الصمامات الكروية الصناعية 9 أسئلة لاتخاذ القرار الصحيح

تعد الصمامات الكروية مكونات أساسية في الأنظمة الصناعية، مما يضمن التحكم الموثوق في التدفق والتشغيل الخالي من التسرب. يمكن أن يكون اختيار الصمام الكروي الصناعي المناسب أمرًا صعبًا، حيث تؤثر عوامل مثل نوع الوسائط والضغط ودرجة الحرارة وخيارات المشغل على الأداء. في هذا الدليل، سنستكشف 9 أسئلة لاتخاذ القرار الصحيح للصمامات الكروية لديك، مما يساعدك على تجنب فترات التوقف المكلفة، وتحسين الكفاءة، واختيار أفضل صمام للتطبيقات عبر الصناعات الكيميائية، ومعالجة المياه، والأغذية والمشروبات، والنفط والغاز.

لماذا يهمنا اختيار الصمام الكروي الصناعي المناسب؟

يمكن أن يؤدي اختيار الخاطئ الصمام الكروي الصناعي إلى حدوث مشكلات خطيرة. قد تتطور التسريبات بمرور الوقت، مما يؤدي إلى مخاطر تتعلق بالسلامة وعدم كفاءة النظام. غالبًا ما يؤدي الاختيار السيئ للصمامات إلى الصيانة المتكررة والتوقف غير المتوقع وارتفاع تكاليف التشغيل. يمكن أن يؤدي عدم كفاءة التدفق إلى تقليل الإنتاجية وزيادة استخدام الطاقة، خاصة في خطوط الأنابيب ذات الضغط العالي.

تعتبر الصمامات الكروية ضرورية في العديد من الصناعات. وهي تستخدم عادة في مصانع الكيماويات والبتروكيماويات، ومرافق معالجة المياه، وتجهيز الأغذية والمشروبات، وعمليات النفط والغاز. يستفيد أي نظام يتطلب تحكمًا دقيقًا في التدفق وإيقافًا موثوقًا من الصمام الأيمن.

مزايا الصمامات الكروية

• موانع التسرب: تمنع تسرب السوائل، وتحافظ على سلامة وكفاءة خطوط الأنابيب.

• التشغيل السريع: تفتح الصمامات وتغلق بسرعة، مما يجعلها مثالية للأنظمة التي تتطلب تحكمًا سريعًا.

• المتانة وعمر الخدمة الطويل: يمكن للصمامات الكروية أن تتحمل الضغوط العالية وتقلبات درجات الحرارة والبيئات القاسية.

• التعامل مع الضغط ودرجة الحرارة على نطاق واسع: إنها تعمل عبر نطاق واسع من الظروف، بدءًا من خطوط المياه ذات الضغط المنخفض وحتى العمليات الكيميائية ذات درجات الحرارة المرتفعة.

إنها سهلة التشغيل وتتطلب صيانة أقل من أنواع الصمامات الأخرى. وهذا يجعلها موثوقة للأنظمة الهامة. غالبًا ما يختارها المهندسون لأنها توازن بين الكفاءة والسلامة والمتانة بشكل فعال.

9 أسئلة أساسية يجب طرحها عند اختيار الصمامات الكروية الصناعية

يتضمن اختيار الصمام الكروي المناسب أكثر من مجرد الحجم أو المادة. نحن بحاجة إلى تقييم كيفية تفاعله مع النظام والوسائط والظروف التشغيلية. فيما يلي تسعة أسئلة أساسية لتوجيه عملية الاختيار.

1. ما نوع وسائط العملية التي ستتدفق عبر الصمام؟

يعد توافق الوسائط أحد العوامل الأكثر أهمية لأداء الصمام على المدى الطويل. يؤثر نوع السائل أو الغاز المتدفق عبر النظام بشكل مباشر على جسم الصمام ومواد الختم التي ستعمل بشكل أفضل. يمكن أن يؤدي اختيار المادة الخاطئة إلى التآكل أو التسريب أو حتى الفشل الكارثي بمرور الوقت.

• المواد الكيميائية المسببة للتآكل ← الفولاذ المقاوم للصدأ أو السبائك المتخصصة مثل Monel أو Inconel، والتي تقاوم الهجوم الكيميائي.

• الماء والبخار → تعتبر الصمامات النحاسية أو البرونزية فعالة من حيث التكلفة ومتينة لدرجات الحرارة والضغوط المعتدلة.

• تتعامل صمامات الغاز الطبيعي ← الفولاذ الكربوني مع مواد مانعة للتسرب مناسبة مع ضغوط الغاز النموذجية بأمان.

تحتوي بعض السوائل على مواد صلبة عالقة أو مواد كاشطة، مثل الملاط أو الرمل أو الجسيمات. وتتطلب هذه أجسام ومقاعد صمامات صلبة أو مبطنة لمنع التآكل والحفاظ على الأداء. تؤثر الخواص الكيميائية - مثل الرقم الهيدروجيني، وإمكانية الأكسدة، واللزوجة - أيضًا على عدد المرات التي يحتاج فيها الصمام إلى الصيانة ومدة استمراره.

2. ما هي معدلات الضغط ودرجة الحرارة المطلوبة؟

يحتوي كل صمام كروي على معدل ضغط ودرجة حرارة يحدد حدود التشغيل الآمنة. تشير هذه التصنيفات إلى الحد الأقصى للضغط الذي يمكن للصمام التعامل معه بأمان عند درجة حرارة معينة. قد يؤدي تجاوز هذه الحدود إلى الإضرار بختم الصمام أو يؤدي إلى التسرب أو إتلاف جسم الصمام.

• غالبًا ما تتطلب أنظمة الضغط العالي إنشاءات من الفولاذ المطروق أو الصمامات المعززة. تحافظ هذه الصمامات على سلامتها في ظل الظروف القاسية.

• قد تتطلب تطبيقات درجات الحرارة القصوى - سواء العالية أو المنخفضة - مواد مقاعد متخصصة مثل PEEK أو تصميمات من المعدن إلى المعدن لمنع التشوه أو التسربات.

• المحاسبة عن التقلبات أمر مهم. تتعرض الصمامات لارتفاع الضغط أو تقلبات درجة الحرارة في العمليات الحقيقية، لذا اختر دائمًا صمامًا مصنفًا أعلى من الحد الأقصى لظروف التشغيل المتوقعة.

3. ما هو حجم الصمام ومعامل التدفق (Cv) المطلوب؟

يحدد حجم الصمام ومعامل التدفق (Cv) مدى كفاءة الصمام في السماح للسائل بالمرور. يقيس السيرة الذاتية معدل تدفق الماء بالجالون في الدقيقة من خلال صمام عند انخفاض الضغط بمقدار 1 رطل لكل بوصة مربعة. يمنع الصمام ذو السيرة الذاتية الصحيحة الاختناقات أو فقدان الطاقة المفرط.

• إن مطابقة حجم الصمام مع قطر خط الأنابيب يضمن التدفق السلس. الصمام الصغير جدًا يقيد التدفق، ويزيد من انخفاض الضغط، وقد يضغط على المضخات.

• يمكن للصمامات كبيرة الحجم أن تهدر الطاقة، أو تخلق اضطرابًا، أو تكلف أكثر من اللازم.

• تعمل السيرة الذاتية الصحيحة على تحسين أداء النظام وتقليل الصيانة ومنع تكاليف التشغيل غير الضرورية.

على سبيل المثال، قد يحتاج خط أنابيب بقطر 2 بوصة يحمل الماء عند ضغط متوسط ​​إلى صمام منفذ كامل بقطر 2 بوصة مع السيرة الذاتية المصممة للتدفق المتوقع. إذا اخترت صمامًا أصغر، فقد يرتفع انخفاض الضغط وقد تتأثر المعدات الموجودة أسفل مجرى النهر. على العكس من ذلك، قد يؤدي استخدام صمام كبير الحجم إلى زيادة التكلفة الأولية وتقليل دقة التحكم قليلاً في تطبيقات الاختناق.

نصيحة: راجع دائمًا المخططات الانسيابية أو الآلات الحاسبة لحجم الصمام عند تحديد السيرة الذاتية. بالنسبة للأنظمة المعقدة، قم بإشراك متخصص في الصمامات لضمان تحديد الحجم الدقيق.

4. ما هو تكوين المنفذ المناسب؟

يحدد تكوين المنفذ كيفية تدفق السائل عبر الصمام ومقدار انخفاض الضغط الذي يحدث. يمكن أن يؤدي اختيار المنفذ الخاطئ إلى تقليل الكفاءة أو زيادة استخدام الطاقة أو الحد من خيارات التحكم.

• صمامات المنفذ الكامل: يتطابق قطر التجويف مع الأنبوب، مما يسمح بأقصى تدفق مع الحد الأدنى من انخفاض الضغط. مثالية للأنظمة التي يكون فيها التدفق غير المقيد أمرًا بالغ الأهمية.

• صمامات منفذ مخفضة: تجويف أصغر من الأنبوب، مما يقلل التكلفة والوزن. يتم تقييد التدفق قليلاً، وهو أمر مقبول في الأنظمة التي لا تتطلب القدرة الكاملة.

• صمامات المنفذ على شكل حرف V: تحتوي الكرة على فتحة على شكل حرف V للتحكم الدقيق في التدفق. رائعة للاستخدام في الاختناق أو التطبيقات التي تحتاج إلى معدلات تدفق متغيرة دون تجويف.

اعتبارات الاختيار:

• منفذ كامل ← خطوط أنابيب مع ضخ متكرر، مع الحد الأدنى من فقدان الطاقة المطلوبة.

• منفذ منخفض ← تركيبات حساسة للتكلفة مع تدفق معتدل.

• منفذ V ← الجرعات الكيميائية، توزيع البخار، أو التعامل مع الملاط حيث يكون التحكم الدقيق ضروريًا.





5. ما هو نوع التشغيل المطلوب؟

تؤثر طريقة تشغيل الصمام على الكفاءة والسرعة والسلامة. تحدد طريقة التشغيل مدى سرعة فتح الصمام أو إغلاقه وما إذا كان التحكم عن بعد أو التحكم الآلي ممكنًا.

• الرافعة اليدوية: بسيطة ومنخفضة التكلفة ومناسبة للاستخدام العرضي. يتطلب الوصول المباشر.

• هوائي: يستخدم الهواء المضغوط؛ عملية سريعة ومثالية لأنظمة الدورة العالية. يمكن الاعتماد عليها حتى في الظروف القاسية.

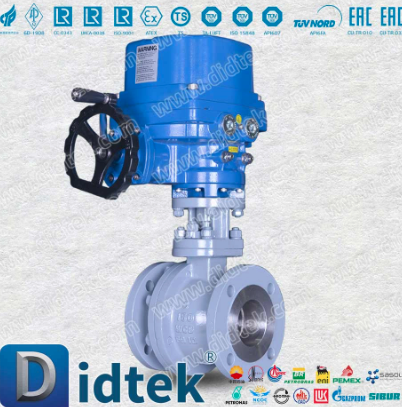

• كهربائي: يسمح بالتحكم عن بعد أو قابل للبرمجة. الأفضل للعمليات الآلية ولكنه يستخدم المزيد من الطاقة ويتطلب الأسلاك.

• الهيدروليكية: توفر قوة قوية وتحديد المواقع بدقة. مناسبة للصمامات الكبيرة أو خطوط الأنابيب ذات الضغط العالي.

العوامل التي يجب مراعاتها:

• تردد التشغيل → ركوب الدراجات المتكرر يفضل الهواء أو الكهرباء.

• إمكانية الوصول → قد تحتاج المواقع البعيدة إلى التشغيل الآلي.

• البيئة ← قد تتطلب المناطق الخطرة مشغلات مقاومة للانفجار أو آمنة بشكل جوهري.

6. ما هو أفضل تصميم وبناء لجسم الصمام؟

يؤثر تصميم الجسم على التركيب والصيانة والمتانة. يحتوي كل تصميم على مقايضات بين التكلفة وإمكانية الخدمة وملاءمة التطبيق.

• قطعة واحدة: مدمجة ومنخفضة التكلفة ومثالية للخطوط الصغيرة. تتطلب الصيانة الإزالة الكاملة.

• قطعتين: أسهل في التركيب في المساحات الضيقة. يمكن تفكيك نصف لإجراء إصلاحات طفيفة.

• ثلاث قطع: تسمح بالصيانة أو استبدال المقعد دون إزالة الصمام بالكامل. ممتاز لأنظمة الصيانة العالية.

• الدخول العلوي: تستفيد الصمامات الكبيرة من الصيانة المباشرة. يقلل من وقت التوقف عن العمل، وهو أمر شائع في المصانع الكيماوية أو المصافي.

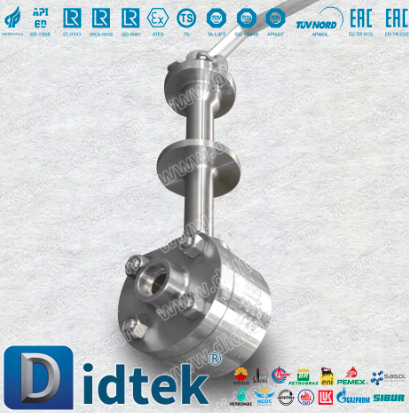

• الجسم الملحوم: هيكل دائم مانع للتسرب للسوائل ذات الضغط العالي أو المسببة للتآكل. لا يمكن تفكيكها. يجب أن يكون التثبيت دقيقًا.

7. ما هي مواد المقعد والختم المناسبة؟

تؤثر مواد المقعد والختم بشكل مباشر على موثوقية الصمام ومنع التسرب والتوافق الكيميائي. يمكن أن يؤدي اختيار المادة الخاطئة إلى الصيانة المتكررة أو التسريبات أو الفشل المبكر.

• PTFE (تفلون): مقاومة كيميائية ممتازة. يعمل في درجات حرارة معتدلة. مثالية للأحماض والقواعد والمواد الكيميائية العامة.

• نظرة خاطفة: يتعامل مع درجات الحرارة المرتفعة ويوفر مقاومة كيميائية جيدة. مناسبة للعمليات الصعبة مثل البخار أو الزيت الساخن.

• من المعدن إلى المعدن: مصمم للضغط الشديد أو درجة الحرارة. لا يوجد ختم ناعم؛ مثالي للتطبيقات عالية الضغط حيث تتحلل الأختام الناعمة.

• المطاط (EPDM، NBR، Viton): مرن، يغلق جيدًا في درجات الحرارة المنخفضة. جيد للمياه أو المواد الكيميائية الخفيفة أو أنظمة الضغط المنخفض.

الاعتبارات عند الاختيار:

• مطابقة المواد مع وسائط العملية وخصائصها الكيميائية.

• تقييم مقاومة التآكل للسوائل الكاشطة أو الملاط.

• تحقق من نطاق درجة الحرارة: تتقلص بعض المواد أو تتمدد تحت الحرارة، مما يؤثر على الختم.

• ضع في اعتبارك تكرار الصيانة: قد تحتاج الأختام الناعمة مثل PTFE إلى الاستبدال في وقت أقرب من المقاعد المعدنية.

8. ما هي العوامل البيئية التي تؤثر على اختيار الصمام؟

تؤثر البيئة الخارجية على جسم الصمام واختيار المشغل والطلاءات الواقية. يمكن أن يؤدي إهمال ذلك إلى تقليل عمر الصمام وموثوقية النظام.

• التركيبات الخارجية ← طلاءات مقاومة للتآكل، وأجسام من الفولاذ المقاوم للصدأ، ومحركات مقاومة للعوامل الجوية أو محكمة الغلق.

• المناطق الخطرة أو المتفجرة ← استخدم مشغلات مقاومة للانفجار أو آمنة بشكل جوهري لمنع الاشتعال.

• اهتزاز عالي أو ضغط ميكانيكي ← تركيب آمن، مخمدات، أجسام معززة.

• درجات الحرارة القصوى ← العزل الحراري، الدروع الحرارية، أو المواد المقاومة للحرارة.

نصائح إضافية:

• الجمع بين الوسائط الداخلية والبيئة الخارجية عند اختيار المواد.

• تأكد من أن المحركات متوافقة مع الظروف: على سبيل المثال، تقاوم المحركات الهوائية الغبار بشكل أفضل من الكهرباء في بعض المواقع الخارجية.

• في الأجواء المسببة للتآكل، فكر في ترقيات الطلاء أو السبائك.

نصيحة: يؤدي الفحص المنتظم في البيئات القاسية إلى إطالة عمر الصمام ومنع التوقف غير المخطط له.

9. ما هي الشهادات ومعايير الامتثال المطلوبة؟

تتحقق الشهادات من الجودة والسلامة والامتثال للصناعة. يمكن أن يؤدي اختيار الصمامات دون الشهادات المناسبة إلى حدوث مشكلات قانونية أو تشغيلية أو متعلقة بالسلامة.

• ANSI/ASME → يؤكد قدرات الضغط ودرجة الحرارة للفلنجات وأجسام الصمامات.

• NACE → يضمن مقاومة الغاز الحامض أو التآكل في الصناعات الكيميائية/النفط والغاز.

• NSF/FDA → مطلوب لتطبيقات الأغذية والمشروبات والأدوية. يضمن التصميم الصحي وسلامة المواد.

• ISO → يؤكد معايير التصنيع العالمية وأنظمة إدارة الجودة.



التعليمات

س 1: ما أهمية توافق الوسائط عند اختيار الصمام الكروي الصناعي؟

ج: يعد توافق الوسائط أمرًا ضروريًا لأن نوع السائل أو الغاز يحدد أفضل جسم للصمام ومواد الختم، كما أن استخدام مادة خاطئة يمكن أن يتسبب في حدوث تسربات أو تآكل أو فشل مبكر. تتطلب المواد الكيميائية المسببة للتآكل الفولاذ المقاوم للصدأ أو السبائك المتخصصة، ويعمل الماء والبخار بشكل جيد مع النحاس أو البرونز، وعادة ما يحتاج الغاز الطبيعي إلى الفولاذ الكربوني. قد تحتاج السوائل الكاشطة أو الملاطية إلى صمامات صلبة أو مبطنة للحفاظ على الأداء.

س2: كيف أحدد معدلات الضغط ودرجة الحرارة المطلوبة؟

ج: يجب عليك التحقق من معدل ضغط ودرجة حرارة الصمام، والذي يحدد حدود التشغيل الآمنة. من المهم أن تأخذ في الاعتبار تقلبات التشغيل العادية وارتفاع الضغط. غالبًا ما تحتاج أنظمة الضغط العالي إلى فولاذ مطروق أو صمامات معززة، بينما تتطلب درجات الحرارة القصوى مواد مقاعد متخصصة مثل PEEK أو تصميمات من المعدن إلى المعدن لمنع التسربات والتشوه.

Q3: ما هو حجم الصمام ومعامل التدفق (Cv) الذي يجب أن أختاره؟

ج: يحدد حجم الصمام ومعامل التدفق، أو Cv، مدى كفاءة مرور السائل عبر الصمام. إن مطابقة حجم الصمام مع خط الأنابيب يضمن التدفق السلس، ويمنع انخفاض الضغط، ويتجنب الضغط على المضخات. يمكن للصمامات كبيرة الحجم أن تزيد من التكلفة والاضطراب، في حين أن الصمامات صغيرة الحجم يمكن أن تحد من التدفق. تعمل السيرة الذاتية الصحيحة على تحسين أداء النظام وتقليل احتياجات الصيانة.

س4: كيف يمكنني تحديد تكوين المنفذ المناسب؟

ج: يؤثر تكوين المنفذ على التدفق وانخفاض الضغط. تسمح صمامات المنفذ الكامل بأقصى قدر من التدفق مع الحد الأدنى من القيود، وصمامات المنفذ المخفضة تكلفة أقل وتقييد التدفق قليلاً، وتوفر صمامات المنفذ V تحكمًا دقيقًا في الاختناق. يعتمد الاختيار على معدل التدفق وكفاءة النظام ومتطلبات التحكم.

خاتمة

يمكن أن يؤدي اختيار الصمام الكروي المناسب إلى إحداث فرق ملحوظ في كفاءة النظام وسلامته وأدائه على المدى الطويل. بدءًا من فهم الوسائط وظروف التشغيل لديك وحتى اختيار التشغيل والمواد المناسبة، يؤثر كل قرار على الموثوقية واحتياجات الصيانة. لا تدع الأخطاء الصغيرة تؤدي إلى فترات توقف مكلفة أو انخفاض أداء التدفق.

في Didtek Valve Group Co., Ltd .، نقدم مجموعة واسعة من الصمامات الكروية الصناعية المصممة لتطبيقات متنوعة عبر الصناعات الكيميائية ومعالجة المياه والأغذية والمشروبات والنفط والغاز. استكشف حلولنا وتأكد من أن نظامك يعمل بسلاسة باستخدام الصمامات المصممة وفقًا لمتطلباتك الدقيقة.
