تحقق من ضغط تشقق الصمام واتجاه التدفق وانخفاض الضغط

يرتجف خط أنابيب البتروكيماويات الذي تم تشغيله حديثًا بعنف. تفشل مضخة الطرد المركزي ذات السعة العالية بشكل كارثي. نحن هدم النظام للتحقيق. ونادرا ما يكون السبب الجذري عيبا هيكليا هائلا. في كثير من الأحيان، يكون الجاني مكونًا بسيطًا على ما يبدو: صمام اتجاهي بحجم غير مناسب. تعمل صمامات الفحص كبوابات ميكانيكية مهمة في اتجاه واحد. أنها تسمح للسائل أو الغاز بالتدفق في اتجاه واحد. إنهم يمنعون بشكل حاسم أي تدفق عكسي. هذه الوظيفة الأساسية تبدو واضحة. ومع ذلك، فإن الآليات الداخلية التي تحكم هذه الأجهزة معقدة بشكل استثنائي.

إن فهم هذه المعلمات الهندسية المحددة ليس مجرد تمرين أكاديمي. إنه أمر بالغ الأهمية للحفاظ على كفاءة النظام، وحماية المعدات الأولية باهظة الثمن، وضمان سلامة المنشأة. يزيل هذا الدليل الغموض عن المواصفات الفنية المعقدة. يمكن لمصممي الأنابيب ومحترفي الصيانة استخدام هذا التقسيم للمقاييس الديناميكية للسوائل الأساسية لاتخاذ قرارات شراء مستنيرة وقائمة على الأدلة.

الوجبات السريعة الرئيسية

• يمثل ضغط التكسير الحد الأدنى المطلق لعتبة المنبع المطلوبة لإلغاء الآلية الداخلية.
• الاتجاه الاتجاهي هو في اتجاه واحد بدقة. سيؤدي تركيب الوحدة إلى الخلف إلى إعاقة الخط تمامًا والتسبب في أضرار ميكانيكية شديدة.
• يشير فقدان الضغط إلى التدهور الكمي للطاقة الحركية. وهذا يؤثر بشكل مباشر على كفاءة طاقة النظام.
• تعد الحسابات الرياضية الدقيقة والفهم الشامل لمعامل التدفق أمرًا ضروريًا لمنع اهتزاز الصمامات والمطرقة المائية.
• يتطلب اختيار البنية المناسبة موازنة هذه المقاييس الأساسية بناءً على وسائط محددة ومتغيرات بيئية.

ما هو فحص ضغط صمام التكسير؟

ضغط التكسير هو الحد الأدنى الدقيق للضغط المنبع المطلوب لإلغاء آلية إغلاق الصمام. قد يكون المكون الداخلي عبارة عن قرص معدني موجه، أو كرة مرجحة، أو زعنفة مفصلية. وبغض النظر عن التصميم، فإنه يجب أن يتغلب على سلسلة من القوى المتعارضة. تتكون هذه القوى الكامنة عادةً من شد الزنبرك الداخلي، والوزن المادي لعنصر الإغلاق، وأي ضغط خلفي موجود في اتجاه مجرى النهر يرتكز على الختم.

فكر في فتح باب حريق ثقيل محمل بنابض في مواجهة الرياح القوية. إن المقدار الدقيق للقوة التي تحتاج إلى تطبيقها فقط لدفع الباب قليلاً بعيدًا عن إطاره يشبه هذا المقياس. بمجرد وصول السائل المنبع إلى هذه العتبة المحددة، ينفتح الصمام. في هذه اللحظة بالتحديد، تبدأ كمية ملحوظة من التدفق في التحرك عبر خط الأنابيب.

يعد تحديد عتبة الفتح الصحيحة خطوة أساسية في تصميم نظام الأنابيب القوي. إذا كان الضغط المحدد مرتفعًا جدًا بالنسبة للدائرة، فلن يمتلك السائل ببساطة الطاقة الحركية اللازمة لإجبار الصمام على الفتح. ونتيجة لذلك، تضطر المضخات المنبع إلى العمل الزائد. يؤدي هذا إلى استهلاك مفرط للطاقة، وارتفاع درجة الحرارة الموضعي، وفشل المضخة في نهاية المطاف بسبب انقطاع التيار الكهربائي.

على العكس من ذلك، فإن تحديد عتبة منخفضة جدًا يجعل الصمام حساسًا للغاية وغير مستقر. قد ينفتح قبل الأوان أو يرفرف بشكل متقطع تحت تقلبات الضغط الطفيفة. قد يفشل الصمام ذو المقاومة الميكانيكية غير الكافية في الإغلاق بسرعة كافية عند توقف التدفق الأمامي. هذه الاستجابة المتأخرة تفشل في تحقيق الهدف الأساسي: منع التدفق العكسي. يجب على المهندسين تقييم ضغط التشغيل الاسمي لدوائرهم. وهذا يضمن فتح الآلية بشكل موثوق أثناء التشغيل القياسي مع الحفاظ على مانع تسرب الماء عندما تكون في وضع الخمول.

فهم اتجاه التدفق والديناميكيات

حسب التعريف الميكانيكي، هذه الأجهزة هي أحادية الاتجاه تمامًا. يحدد المقصود اتجاه تدفق صمام الفحص المسار الآمن الوحيد الذي يمكن أن يتخذه السائل أو الغاز أو الملاط الكاشط عبر شبكة الأنابيب. هدفهم الوحيد هو منع الحركة العكسية. إن تثبيت إحدى هذه الوحدات للخلف يعمل كحاجز دائم لا يمكن اختراقه أمام التدفق المقصود.

تشير الشركات المصنعة بوضوح إلى الاتجاه الصحيح على الغلاف الخارجي لمنع أخطاء التثبيت الجسيمة. ستشاهد عادةً سهمًا بارزًا يتم إلقاؤه مباشرةً في الجسم المعدني أو ختمه على لوحة المواصفات المثبتة. إن تجاهل هذا المؤشر الاتجاهي الحاسم يؤدي إلى عواقب وخيمة. إذا تم تنشيط مضخة صناعية ضخمة مقابل صمام مثبت في الخلف، فلن يكون للسائل مكان للتوسع. ويتسبب سيناريو التوقف الناتج عن ذلك في حدوث ارتفاعات فورية وشديدة في الضغط. يمكن لهذه المسامير أن تمزق وصلات الأنابيب بعنف، وتفجر أختام المضخة، وتشكل مخاطر تهدد سلامة المشغلين القريبين.

يعد فهم السلوك الداخلي للسائل أمرًا ضروريًا لتحسين الأداء العام للنظام. تبدأ العملية الديناميكية لحظة تجاوز نقطة التشقق. يزداد الضغط عند المنبع إلى ما بعد هذه العتبة الأولية. ترتفع الآلية الداخلية بعيدًا عن المقعد، مما يسمح بتوسيع حجم التدفق.

بمجرد فتحه بالكامل، تكون سرعة السائل المتحرك عبر الجسم مسؤولة تمامًا عن إبقاء القرص الداخلي أو الزعانف معلقًا. ويجب أن تظل هذه السرعة مستقرة نسبيًا لتحقيق الأداء الأمثل. إذا انخفضت سرعة السائل إلى ما دون عتبة حرجة، فلن تتمكن الطاقة الحركية من الاحتفاظ بالآلية ضد زنبرك أو وزن الجاذبية. تلقائيًا، سيبدأ الصمام في الإغلاق قبل أن ينعكس التدفق فعليًا. يعد إجراء الإغلاق الاستباقي بمساعدة الجاذبية ميزة تصميمية حيوية. إنه يقلل بشكل كبير من موجات الصدمات المدمرة المرتبطة بالمطرقة المائية.

تكسير الضغط مقابل انخفاض الضغط: الاختلافات الرئيسية

من نقاط الارتباك المتكررة في هندسة الأنابيب التمييز بين القوة المطلوبة لفتح الصمام والطاقة المفقودة أثناء تحرك السائل عبره. يتضمن كلا المقياسين قياسات الضغط ويؤثران بشكل كبير على حجم المضخة. ومع ذلك، فهي تمثل مراحل مختلفة تمامًا لحركة السوائل.

من الناحية الفنية، انخفاض ضغط صمام الفحص هو الفرق القابل للقياس في ضغط الرأس بين منفذ الدخول ومنفذ المخرج أثناء تدفق السائل بشكل نشط. حتى عندما يتم قفل الصمام في وضع الفتح الكامل، فإن هندسته الداخلية تعمل بمثابة تقييد مادي داخل خط الأنابيب.

يتنقل السائل أو الغاز في الخطوط الداخلية للإسكان. يواجه حتما احتكاكًا بالجدران المعدنية. علاوة على ذلك، يجب أن يتحرك السائل حول القرص أو الزنبرك أو مجموعة المفصلات. وهذا يخلق اضطرابات فوضوية. يؤدي هذا المزيج من الاحتكاك الداخلي والعرقلة الجسدية والتيارات الدوامة المضطربة إلى فقدان دائم للطاقة الحركية. بحلول الوقت الذي يخرج فيه السائل من المنفذ السفلي، يكون ضغطه قد انخفض بشكل ملحوظ.

لتوضيح الفرق ببساطة: ضغط التكسير هو الطاقة اللازمة لبدء التدفق. انخفاض الضغط هو الطاقة المفقودة أثناء التدفق. يجب على مصممي النظام مراعاة كلا المقياسين لضمان الجدوى الشاملة. يجب أن يكون حجم المضخة ليس فقط لتجاوز عتبة الفتح الأولية ولكن أيضًا لتوليد قوة مستمرة كافية للتغلب على تدهور الطاقة اللاحق.

في الآونة الأخيرة، تحولت الصناعات العالمية نحو تفويضات أكثر صرامة لكفاءة استخدام الطاقة. تتطلب الأطر التنظيمية الآن تحسينًا صارمًا لأنظمة معالجة السوائل. لم يعد تقليل فقدان الضغط مجرد تفضيل ميكانيكي. إنها ضرورة اقتصادية صارمة. تسلط التحليلات الهندسية الحديثة الضوء على أن تحسين ديناميكيات السوائل لتقليل فقدان الرأس غير الضروري يمكن أن يقلل من استهلاك طاقة المضخة بنسبة تصل إلى 15 بالمائة سنويًا. ونتيجة لذلك، فإن مشغلي المصانع ذوي التفكير المستقبلي يبتعدون بسرعة عن الصمامات العامة كبيرة الحجم لصالح الحلول المصممة بدقة والمصممة خصيصًا لتحقيق الحد الأدنى من المقاومة الداخلية.

أساسيات حساب ضغط التكسير ومعامل التدفق

الاعتماد على التخمين لتحديد حجم الصمام يؤدي حتمًا إلى عدم الاستقرار التشغيلي. يعد الحساب الدقيق لضغط التكسير عملية إلزامية لدوائر الموائع المخصصة. وينطبق هذا بشكل خاص على الأنابيب العمودية حيث تؤثر الجاذبية بشكل كبير على السلوك الميكانيكي. تعتمد الفيزياء الأساسية على تحليل العلاقة بين القوة ومساحة السطح.

تشمل المتغيرات الأساسية القوة الهبوطية التي يمارسها الزنبرك الداخلي، والوزن المادي لقرص الختم، ومساحة السطح المعرضة للسائل المنبع، وأي ضغط خلفي ثابت يستقر أعلى الختم. في التركيب الرأسي، يجب إضافة الوزن الهائل لعمود السائل فوق الصمام إلى قوة الإغلاق. توفر الشركات المصنعة المواصفات الأساسية للتركيبات الأفقية. ويجب على المهندسين تعديل هذه الأرقام رياضيًا لمراعاة متغيرات الجاذبية والضغط الخلفي المحددة في بنية خطوط الأنابيب الفريدة الخاصة بهم.

للتنبؤ بدقة بفقد الضغط أثناء التشغيل المستمر، يعتمد المهندسون على معامل التدفق. حسب تعريف الصناعة، يمثل هذا المعامل حجم الماء الذي سيتدفق عبر صمام معين بينما يتسبب في انخفاض الضغط بمقدار رطل واحد بالضبط.

تشير قيمة المعامل الأعلى إلى صمام عالي الكفاءة وأقل تقييدًا يسمح بحجم أكبر بأقل قدر من الطاقة. يمكن للمشترين ومصممي الأنظمة الاستفادة من المخططات المقدمة من قبل الشركة المصنعة للتنبؤ رياضيًا بتدهور الطاقة الدقيق للوسائط المحددة ومعدلات التدفق المطلوبة. إن الإسناد الترافقي لهذا الانخفاض المحسوب مع منحنى أداء المضخة يسمح للمهندسين بالتحقق من أن النظام سيعمل بسلاسة دون الخضوع لفقدان الطاقة المفرط.

كيف تؤثر تصميمات الصمامات المختلفة على الضغط والتدفق

تحدد الهندسة الداخلية للصمام بشكل كبير كلاً من مقاومة الفتح وكفاءة التدفق المستمر. إن اختيار البنية الصحيحة هو مسألة مطابقة الخصائص الفيزيائية للمتطلبات المحددة، والقاسية في كثير من الأحيان، للتطبيق الصناعي.

تتميز تصميمات فحص الرفع بتجويف داخلي مشابه جدًا للصمامات الكروية التقليدية. يجب أن يدخل السائل إلى الجسم، ويقوم بانعطاف حاد إلى الأعلى لدفع القرص الموجه بعيدًا عن مقعده، ثم يقوم بدورة أخرى للخروج. نظرًا لأن تدفق صمام عدم الرجوع يجب أن يتنقل في هذا المسار الملتوي للغاية، فإن هذه الوحدات تظهر عمومًا انخفاضًا أعلى في الضغط مقارنة بالتصميمات الأخرى. ومع ذلك، فإن هذا المسار المقيد له فائدة كبيرة. توفر المنتجات عالية الجودة، مثل تلك التي صممتها شركة Didtek، مانعًا للتسرب موثوقًا به بشكل استثنائي في بيئات الضغط العالي. عند التعامل مع البخار الخطير أو الغازات السامة، يقوم المهندسون في كثير من الأحيان بتحديد هذه الصمامات، مع إعطاء الأولوية لسلامة الختم على كفاءة التدفق الخام.

في البيئات الصناعية القاسية، تعد قوة المواد أمرًا بالغ الأهمية مثل ديناميكيات السوائل. يتم تصنيع صمامات الفحص المزورة من كتل صلبة من الفولاذ تخضع لضغط حراري وميكانيكي هائل. تؤدي هذه العملية إلى بنية جزيئية كثيفة وغير مسامية. صمامات عدم الرجوع المطروقة من شركة Didtek، والتي تم تصميمها وفقًا لمعايير API 602 الصارمة، تتعامل مع الوسائط شديدة الاضطراب وعالية السرعة دون المعاناة من التآكل الداخلي أو التعب الميكانيكي. ويضمن تصميمها عالي التحمل بقاء عتبة الفتح ثابتة على مدى آلاف الدورات المرهقة.

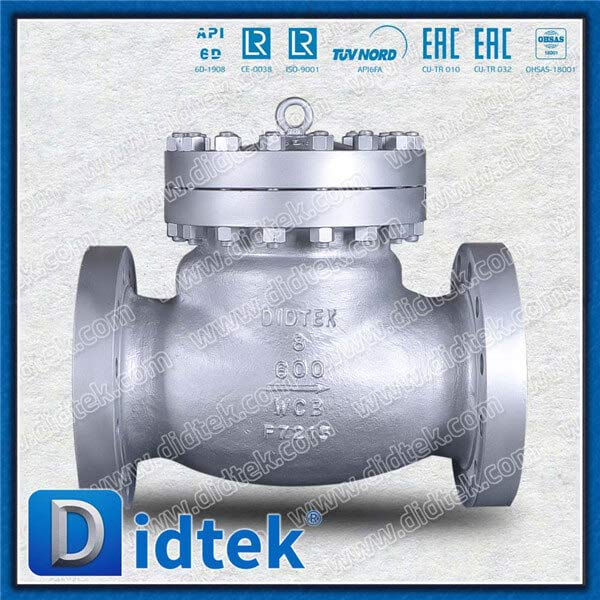

بالنسبة للتطبيقات السائلة العامة حيث يكون تقليل فقدان الطاقة هو الهدف الأساسي، فإن صمامات فحص التأرجح القياسية هي الاختيار الأمثل. تتميز هذه بقرص مفصلي يتأرجح تمامًا خارج مسار التدفق. وهذا يوفر ممرًا مستقيمًا دون عائق تقريبًا للسائل. تستخدم صمامات فحص التأرجح المصنوعة من الفولاذ المصبوب من شركة Didtek مواد WCB المتميزة وتتوافق مع معايير API 594، مما يؤدي إلى انخفاض ضغط منخفض بشكل استثنائي ومنع التدفق العكسي بشكل موثوق.

إرشادات وضع الدائرة لتحقيق الأداء الأمثل

يغير التوجه المادي لخط الأنابيب بشكل جذري كيفية أداء الصمام في العالم الحقيقي. في الخطوط الأفقية، يكون للجاذبية تأثير محايد على فتح وإغلاق القرص. وهذا يسمح لآلية الزنبرك الداخلي أو المفصلة بالتحكم في ضغط التكسير بالكامل.

تمثل التركيبات العمودية ذات التدفق التصاعدي تحديًا مختلفًا. الجاذبية تسحب القرص باستمرار نحو الأسفل. يؤدي هذا إلى زيادة ضغط التكسير المطلوب بشكل فعال، حيث يجب أن يرفع السائل وزن المكونات الداخلية فعليًا. وعلى العكس من ذلك، فإن تركيب صمام فحص التأرجح القياسي في خط عمودي مع تدفق لأسفل يعد خطأ هندسيًا كارثيًا. ستبقي الجاذبية الصمام مفتوحًا بشكل دائم، مما يجعل قدرات منع التدفق العكسي عديمة الفائدة تمامًا.

الاضطراب هو العدو الأكبر لطول عمر الصمام. ستتأثر الوحدة التي يتم تركيبها بالقرب من تفريغ المضخة أو كوع الأنبوب الحاد أو صمام التحكم المتغير. سوف يتسبب السائل المضطرب في رفرفة القرص الداخلي بسرعة على مقعده. تؤدي هذه الخشخشة المستمرة إلى إتلاف مسامير المفصلات وتدمير أسطح الجلوس. الفشل الميكانيكي المبكر أمر لا مفر منه.

كأفضل الممارسات الهندسية القياسية، يجب تركيب الصمامات الاتجاهية على الأقل بخمسة إلى عشرة أقطار من الأنابيب بعيدًا عن أي مصدر للاضطراب. إن توفير هذا المسار المستقيم للأنبوب يسمح لملف سرعة السوائل الفوضوية بالاستقرار في تدفق صفحي سلس. وهذا يضمن بقاء الصمام مفتوحًا بثبات ويقلل من التآكل غير الضروري.

معايير الاختيار القابلة للتنفيذ للتطبيقات الصناعية

يتطلب شراء الأجهزة الصحيحة إجراء تحليل موضوعي وشامل لشبكة الأنابيب بأكملها. يجب على المشترين استخدام قائمة مراجعة صارمة للتقييم قبل الانتهاء من أي مواصفات.

أولا، حدد بوضوح وسائل الإعلام. هل ينقل النظام غازًا قابلاً للضغط، أو سائلًا لزجًا، أو ملاطًا شديد الكشط؟ هذا يملي السكن والمواد اللازمة. بعد ذلك، قم بتحديد ضغط الفتح الدقيق المطلوب لبدء التدفق دون إرهاق مضخات النظام. في الوقت نفسه، احسب الحد الأقصى المسموح به لانخفاض الضغط لضمان حفاظ السائل على سرعة كافية في اتجاه مجرى النهر.

لتبسيط عملية الاختيار، راجع المقارنة الهندسية التالية:

يؤدي تجاهل المقاييس مثل ضغط التكسير، والتوجيه الاتجاهي، وانخفاض الضغط حتمًا إلى عدم كفاءة النظام الشديدة، أو ثرثرة الصمامات المدمرة، أو أحداث التدفق العكسي الكارثية. إن المراجعة الدقيقة لمعلمات النظام الخاص بك وإجراء الحسابات اللازمة تحمي البنية الأساسية لديك، وتقلل من تكاليف الطاقة، وتضمن سنوات من التشغيل الموثوق.

الأسئلة المتداولة

هل يمكن ضبط ضغط تكسير صمام الفحص؟

يعتمد الأمر كليًا على التصميم الداخلي للوحدة. تتميز بعض صمامات الفحص المضمنة المحملة بنابض بآليات قابلة للتعديل. يتيح ذلك للمشغلين ضغط الزنبرك الداخلي أو فك ضغطه فعليًا، وبالتالي تغيير الضغط المطلوب لفتحه. تتميز صمامات فحص التأرجح التقليدية بعتبة فتح ثابتة يحددها الوزن المادي للقرص وقوة الجاذبية غير القابلة للتغيير.

ماذا يحدث إذا تم عكس اتجاه تدفق صمام الفحص أثناء التثبيت؟

سيؤدي تثبيت صمام اتجاهي للخلف إلى منع تدفق السوائل إلى الأمام تمامًا. ستقوم مضخة النظام بدفع السائل بقوة نحو حاجز مغلق لا يمكن اختراقه، مما يؤدي إلى سيناريو التوقف التام. سيؤدي تراكم الضغط السريع هذا إلى ارتفاع درجة الحرارة الشديد، وتمزق محتمل في وصلات الأنابيب، وأضرار ميكانيكية كارثية للأختام الداخلية للمضخة والدفاعات.

هل ضغط التكسير هو نفسه الضغط الخلفي؟

لا، إنهم قوى معارضة. ضغط التكسير هو المقدار المحدد من الضغط المنبع المطلوب لدفع الصمام لفتحه وبدء التدفق للأمام. الضغط الخلفي هو الضغط السفلي الذي يرتكز على جانب مخرج الصمام، والذي يجبر القرص الداخلي على الإغلاق لمنع التدفق العكسي.

كيف يمكنني تقليل انخفاض ضغط صمام الفحص في نظامي؟

لتقليل فقدان الطاقة، حدد صمامًا ذو تصنيف معامل تدفق أعلى. يعد تغيير حجم الصمام بشكل صحيح ليتناسب مع قطر الأنبوب أمرًا بالغ الأهمية لتجنب الاختناق. إن اختيار تصميم بمسار تدفق أكثر استقامة وأقل عائقًا، مثل صمام فحص التأرجح كامل المنفذ بدلاً من صمام فحص الرفع المقيد، سوف يقلل بشكل كبير من الاحتكاك الداخلي والاضطراب.

كيف تؤثر لزوجة السائل على عتبة الفتح؟

تتطلب السوائل شديدة اللزوجة المزيد من الطاقة الحركية لبدء الحركة والحفاظ عليها. بينما يظل ضغط التكسير الميكانيكي للصمام ثابتًا، يجب أن تعمل مضخة النظام بجهد أكبر للتغلب على كل من المقاومة الداخلية للسائل وشد زنبرك الصمام. يجب على المهندسين مراعاة اللزوجة عند حساب إجمالي فقدان رأس النظام.

هل يمكن أن تحدث مطرقة مائية إذا كان ضغط التكسير منخفضًا جدًا؟

نعم. إذا كانت العتبة منخفضة للغاية، فإن الآلية الداخلية تفتقر إلى المقاومة الكافية للإغلاق بسرعة عندما يتوقف التدفق. يسمح الإغلاق المتأخر بفترة وجيزة من التدفق العكسي. عندما ينغلق الصمام أخيرًا في مواجهة هذا الزخم العكسي، فإنه يولد موجة صدمات هيدروليكية شديدة تُعرف باسم المطرقة المائية، والتي يمكن أن تلحق أضرارًا بالغة بالبنية التحتية للأنابيب.
