هل تعلم أن التدفق العكسي يمكن أن يدمر خط أنابيب قوي في غضون ثوانٍ؟ تعمل المنشآت الصناعية تحت ضغط شديد، وتتطلب أجهزة أمان ميكانيكية مضمونة لمنع وقوع الكوارث. باعتباري مهندسًا للتحكم في السوائل، رأيت بنفسي كيف يؤدي الفشل في تخفيف الصدمة الهيدروليكية إلى تدمير المعدات الدوارة المهمة. في هذا الدليل، سوف تكتشف بالضبط كيف تعمل تقنية منع التدفق العكسي على حماية البنية التحتية الخاصة بك، وتخفيف ارتفاع الضغط العنيف، وضمان السلامة التشغيلية على المدى الطويل.
بشكل أساسي، يعمل صمام الفحص الصناعي كآلية تحكم اتجاهية ذاتية التشغيل. لقد تم تصميمه بدقة للحفاظ على تدفق السوائل أحادي الاتجاه داخل شبكة الأنابيب المعقدة. على عكس الصمامات البوابية أو الكروية التي تعتمد على التشغيل الخارجي عبر العجلات اليدوية أو الأسطوانات الهوائية أو المحركات الكهربائية، تعمل هذه الأجهزة بالكامل على التدفق الديناميكي لوسائط المعالجة. عندما يتجاوز ضغط السائل المنبع ضغط التكسير المحدد، يتم رفع عضو الإغلاق الداخلي، مثل القرص أو المكبس أو اللوحة، للفتح.
على العكس من ذلك، في اللحظة التي تنخفض فيها سرعة التدفق أو تنعكس، فإن الضغط الخلفي المقترن بالزنبركات الميكانيكية يجبر عضو الإغلاق بقوة على المقعد. هذا يغلق خط الأنابيب على الفور. وتتمثل الوظيفة الأساسية لهذه الأجهزة الحساسة للتدفق في منع التدفق العكسي المطلق. ولا غنى عن هذه الإمكانية لتجنب التلوث المتبادل الخطير بين خطوط المعالجة المتميزة، والحفاظ على ضغط النظام أثناء إيقاف تشغيل المضخة الروتيني، وعزل مناطق ضغط محددة داخل المنشأة.
تظل حماية المضخة واحدة من أهم الضرورات التشغيلية في إدارة السوائل. ضع في اعتبارك أن مضخة تغذية الغلاية بقدرة 5000 جالون في الدقيقة تتعطل في وضع عدم الاتصال أثناء نوبة منتصف الليل. إذا سمح للسائل المصب بالارتفاع للخلف، فإن الطاقة الحركية الهائلة يمكن أن تجبر دافعة المضخة على الدوران في الاتجاه المعاكس. يؤدي هذا حتمًا إلى انفجار مانع تسرب ميكانيكي كارثي، وانحراف العمود، وتدمير المحركات.
علاوة على ذلك، يؤدي انعكاس التدفق السريع في كثير من الأحيان إلى حدوث ظاهرة صدمة هيدروليكية عنيفة تُعرف باسم المطرقة المائية - أو المطرقة الغازية في شبكات الموائع القابلة للضغط. يحدث هذا عندما يضطر السائل المتحرك إلى التوقف أو تغيير اتجاهه فجأة. إنه يولد موجة صدمية عالية الضغط يتردد صداها بعنف عبر الأنابيب. تمتلك موجات الصدمة هذه قوة كافية لتمزيق الأنابيب الفولاذية، وإزاحة الدعامات الثقيلة، وطمس الأجهزة الحساسة. ومن خلال الإغلاق المفاجئ في الجزء الدقيق من الثانية الذي يتوقف فيه التدفق الأمامي، تمتص الصمامات المختارة بشكل صحيح موجات الصدمات هذه وتخففها، مما يقلل بشكل كبير من وقت التوقف غير المخطط له.
يعد اختيار الشكل الهندسي المناسب أمرًا أساسيًا لكفاءة النظام بشكل عام. نظرًا لأن التصميمات الداخلية المختلفة توفر معاملات تدفق مختلفة، وانخفاض الضغط، وسرعات الإغلاق، يجب على المهندسين مطابقة نوع الصمام مع ديناميكيات الموائع المحددة لخط الأنابيب.

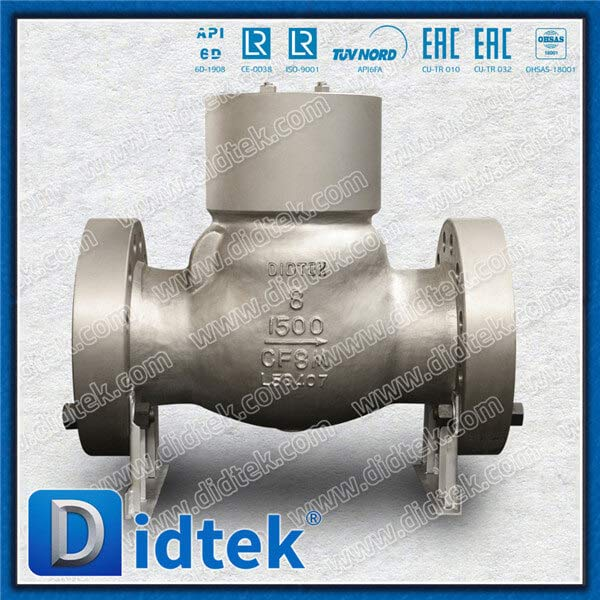

يتميز تصميم التأرجح بقرص مفصلي يتأرجح مفتوحًا بالتوازي مع تدفق السائل ويستقر على مقعد آلي عندما يتوقف التدفق. توفر هذه البنية التقليدية مسار تدفق خاليًا من العوائق تقريبًا، مما يجعلها مناسبة للغاية للتطبيقات التي تتطلب الحد الأدنى من انخفاض الضغط وتدفق المنفذ الكامل. تستخدم خطوط أنابيب البترول السائل الثقيل هذا التصميم بشكل متكرر. نظرًا لبنيتها القوية، غالبًا ما يحدد المهندسون صمام فحص التأرجح المصنوع من الفولاذ المصبوب لتطبيقات السرعة المتوسطة في المصافي ومرافق معالجة المياه البلدية حيث تكون متانة الخدمة الشديدة متطلبًا يوميًا.
تعمل تصميمات الرفع والمكبس وفقًا لمبدأ الحركة الخطية، وتعتمد على تدفق السوائل لدفع المكبس الموجه عموديًا بعيدًا عن مقعده. عندما يتضاءل التدفق، تقوم الجاذبية والزنبرك الداخلي بدفع المكبس إلى الأسفل لإنشاء الختم. نظرًا لأن مسار التدفق الداخلي يجبر السائل على الدوران بشكل متعرج بزاوية 90 درجة، فإن هذه المكونات تؤدي بطبيعتها إلى انخفاض أعلى في الضغط. ومع ذلك، فإنها تظل مستقرة بشكل استثنائي في البيئات ذات الضغط العالي والسرعة العالية. وهذا يجعلها مثالية لخطوط البخار ذات الخدمة الشديدة حيث يكون استقرار القرص أمرًا بالغ الأهمية لمنع الاهتزاز.
تستخدم أشكال الألواح المزدوجة لوحين نصف دائريين محملين بنابض ومثبتين على دبوس مركزي. هذا التصميم الانسيابي أخف بكثير وأكثر إحكاما بكثير من الصمامات المتأرجحة ذات الحواف التقليدية. يضمن الإغلاق بمساعدة الزنبرك أن تغلق الألواح جزءًا من الثانية قبل أن يتوقف التدفق الأمامي تمامًا. وبالتالي، فهي بمثابة أحد الحلول الأكثر فعالية لمنع المطرقة المائية. بالنسبة لفرق المشتريات التي تهدف إلى تحسين البصمة المكانية وتقليل الوزن الهيكلي دون المساس بالسلامة، غالبًا ما تكون تصميمات الألواح المزدوجة هي الحل المفضل للمنصات البحرية ومعارض الأنابيب المزدحمة.
تعمل قطاعات المنبع والوسطى في ظل بعض الظروف المادية الأكثر قسوة على هذا الكوكب. تنقل خطوط الأنابيب سوائل متطايرة متعددة الأطوار تحتوي غالبًا على جسيمات كاشطة وغاز طبيعي عالي الضغط ومركبات مسببة للتآكل مثل كبريتيد الهيدروجين. انطلاقًا من التفويضات البيئية الصارمة وأنظمة عدم حرق الغاز، تتحول الصناعة بسرعة بعيدًا عن الأجهزة السلعية. يستثمر المشغلون بشكل متزايد في التحكم الصارم في تدفق الخدمة الذي يوفر موثوقية يمكن التحقق منها وطويلة المدى. في هذه البيئات القاسية، يتجاوز فشل المعدات الصيانة القياسية؛ فهو يمثل خطراً بيئياً شديداً وتهديداً مباشراً لسلامة الموظفين.
يقدم التعامل مع الوسائط الغازية تحديات فيزيائية فريدة مقارنة بالسوائل غير القابلة للضغط. الغازات قابلة للانضغاط بدرجة عالية وتظهر كثافات جماعية أقل بكثير. ولذلك، فإنها تبذل قوة حركية أقل بكثير لإبقاء القرص الداخلي الثقيل مفتوحًا بالكامل. إذا كان حجم صمام فحص خط الغاز غير مناسب - على وجه التحديد، إذا كان كبيرًا جدًا بالنسبة لمعدل التدفق المحدد - فسوف تفشل السرعة المنخفضة في الحفاظ على استقرار القرص الديناميكي الهوائي.
يؤدي عدم الاستقرار هذا إلى الثرثرة، وهي دورة مدمرة للغاية حيث ينفتح القرص وينغلق بسرعة على المقعد المعدني. إذا تركت الثرثرة دون رادع، فإنها تسبب تآكلًا مبكرًا وتدهورًا في المقعد وعطلًا ميكانيكيًا نهائيًا في غضون أيام. ولمنع ذلك بشكل استباقي، تتطلب تطبيقات الغاز نوابض معايرة بدقة، وضغوط تكسير أقل، ومقاعد متخصصة من المعدن إلى المعدن مصممة لتحمل التأثيرات عالية التردد. علاوة على ذلك، يجب أن يلتزم أي مكون يتم نشره في خطوط الأنابيب الحيوية هذه بشكل صارم بمعايير API 6D وAPI 594، مما يضمن قدرتها على تحمل الحد الأقصى من ضغط التشغيل المسموح به مع توفير إغلاق لا يمكن اختراقه.
في مجال توليد الطاقة والتدفئة الصناعية الثقيلة، يعد البخار وسيلة نشطة للغاية ومن المحتمل أن تكون خطرة. على عكس السوائل المستقرة، يخضع البخار لتغيرات طورية سريعة وغير متوقعة، ووميض، وتجويف اعتمادًا على الضغط الخفيف وتقلبات درجات الحرارة. عندما يحدث التدفق العكسي في خط البخار المباشر، فإنه غالبًا ما يؤدي إلى حدوث مطرقة مائية ناتجة عن المكثفات. هذه الصدمة الهيدروليكية شديدة الانفجار قادرة على تمزيق الأنابيب الفولاذية السميكة، وتحطيم دعامات الأنابيب، وإلحاق أضرار جسيمة بالتوربينات. وللتخفيف من هذه المخاطر الكارثية، يجب على المنشآت تنفيذ ضوابط تدفق اتجاهية عالية التصميم قادرة على الاستجابة الفورية لانعكاسات الضغط المفاجئة.
يعمل نظام مياه التغذية بمثابة شريان الحياة المطلق لأي عملية غلاية صناعية. عادة ما يتم تركيب صمام فحص الغلاية على خط تغذية الغلاية الرئيسي، ويتم وضعه مباشرة بين مضخة التغذية ذات الضغط العالي وأسطوانة الغلاية. وتتمثل وظيفتها الأساسية في السماح للمياه ذات الضغط العالي بدخول المرجل مع منع البخار المسخن عالي الضغط بشدة من العودة إلى نظام إمداد المياه في حالة تعطل المضخة بشكل غير متوقع.
نظرًا لأن مياه تغذية الغلايات يتم معالجتها بشكل متكرر باستخدام كاسحات الأكسجين القاسية وتعمل في درجات حرارة مرتفعة، يجب أن يوفر هذا المكون المحدد مقاومة استثنائية لكل من الصدمات الحرارية السريعة والتآكل الكيميائي. لا يؤدي الفشل هنا إلى شل الدورة الديناميكية الحرارية للمحطة بأكملها فحسب، بل يشكل أيضًا خطرًا مميتًا على سلامة العاملين في المحطة بسبب احتمالية ارتداد البخار عالي الضغط.
النحاس القياسي أو مواد الحديد الزهر التجارية الأساسية غير كافية تمامًا لخدمة البخار عالي الضغط. وبدلاً من ذلك، يجب أن يتم تشكيل أو صب صمام فحص البخار المخصص من سبائك متقدمة قادرة على الحفاظ على قوة الشد الهيكلية أثناء دورات التمدد الحراري والانكماش الشديدة.
بالنسبة لتطبيقات البخار المشبع القياسية، يعتبر الفولاذ الكربوني المطروق مثل ASTM A105 أو الفولاذ المصبوب عالي الجودة مثل WCB بمثابة معيار الصناعة. ومع ذلك، بالنسبة لتطبيقات البخار شديد السخونة الشائعة في توليد الطاقة الحديثة، يجب على المهندسين الترقية إلى سبائك الفولاذ التي تحتوي على 1.25 بالمائة من الكروم و0.5 بالمائة من الموليبدينوم. تقاوم هذه المواد المتخصصة التشوه الزحفي والجرافيت عند درجات حرارة تتجاوز 750 درجة فهرنهايت. بالإضافة إلى ذلك، غالبًا ما تكون الأجزاء الداخلية صلبة بسبائك أساسها الكوبالت لمنع سحب الأسلاك والتآكل الناجم عن البخار عالي السرعة والجسيمات المجهرية العالقة.
تتعامل قطاعات المعالجة الكيميائية والبتروكيماوية مع السوائل شديدة الحموضة أو شديدة الكاوية أو شديدة السمية. وفي هذه البيئات شديدة التنظيم، تتمثل المهمة العملياتية في الاحتواء المطلق. يمكن أن يؤدي الانبعاث البسيط الذي قد يتم التسامح معه في خط المرافق البلدية إلى تعرض الموظفين للسموم، أو ظروف جوية متفجرة، أو تلوث بيئي شديد في مصنع كيميائي. وبالتالي، فإن منع التدفق المصمم بدقة يمثل ركيزة أساسية لبروتوكولات سلامة النباتات.
تتحلل المعادن القياسية بسرعة عند تعرضها لوسائل عدوانية مثل حمض الكبريتيك المركز أو غاز الكلور الرطب أو هيدروكسيد الصوديوم. ولذلك، فإن تحديد صمام الفحص الكيميائي يتطلب فهمًا دقيقًا لتوافق السوائل. يعتبر الفولاذ المقاوم للصدأ الأوستنيتي، وخاصة الفولاذ المقاوم للصدأ 316، بمثابة خط الأساس الموثوق به نظرًا لمحتواه من الموليبدينوم الوقائي، والذي يقاوم بشكل فعال الحفر الموضعي.
للحصول على تركيزات أعلى من الكلوريدات أو مستويات الأس الهيدروجيني الشديدة، يجب على المهندسين الترقية إلى الفولاذ المقاوم للصدأ المزدوج أو سوبر دوبلكس. توفر هذه قوة شد عالية ومقاومة استثنائية للتشقق الناتج عن التآكل الإجهادي. في البيئات المؤكسدة الأكثر شدة، تصبح السبائك الغريبة القائمة على النيكل ضرورية. وبدلاً من ذلك، يتم استخدام بطانات بولي تترافلوروإيثيلين بشكل متكرر لتوفير حاجز خامل كيميائيًا وغير متفاعل بين الوسائط المتطايرة والجسم المعدني.
مع التوسع السريع لاقتصاد الهيدروجين الأخضر العالمي، يتزايد الطلب على التحكم المتخصص في تدفق الهيدروجين. تسلط تقارير الصناعة الضوء على أنه يتم التخلص التدريجي من المعدات القياسية الجاهزة سريعًا من هذه المرافق المتقدمة لصالح تصميمات منخفضة الانبعاثات للغاية ومخصصة للهيدروجين. يمثل الهيدروجين أحد أصعب تحديات التحكم في السوائل في الصناعة الحديثة. وباعتباره أصغر جزيء في الكون، فإنه يفلت بسهولة من خلال المسامية المجهرية في المسبوكات المعدنية القياسية والمواد الحشية التقليدية.
علاوة على ذلك، يمكن لذرات الهيدروجين شديدة الضغط أن تنتشر مباشرة في البنية البلورية لبعض أنواع الفولاذ الكربوني. وهذا يسبب ظاهرة خطيرة تعرف باسم التقصف الهيدروجيني، مما يؤدي إلى كسور ميكانيكية مفاجئة وغير متوقعة. يجب أن يعالج صمام فحص الهيدروجين المتخصص هذه التحديات الجزيئية الدقيقة. يستخدم المصنعون مواد مزورة عالية الكثافة بدلاً من المسبوكات المسامية. تتميز آليات الجلوس بأختام محكمة للغاية من المعدن إلى المعدن، والتي يتم تغليفها بشكل متكرر حتى النهاية المرآة، لتلبية معايير الانبعاثات الهاربة الصارمة مثل API 624 أو ISO 15848-1. يعد اختبار تسرب الهليوم الصارم إلزاميًا أيضًا قبل نشر هذه الوحدات، حيث يحاكي الهيليوم بشكل وثيق سلوك المراوغة للهيدروجين.
وفي الصناعات الخدمية الشديدة، فإن قرارات الشراء التي تعتمد فقط على الإنفاق الرأسمالي الأولي تكون معيبة بشكل أساسي. تشمل التكلفة الحقيقية للصمام موثوقيته على مدى عقود من التشغيل المستمر. يمكن أن يؤدي تسرب داخلي واحد أو فشل هيكلي إلى إغلاق المحطة في حالات الطوارئ. وهذا يكلف المنشآت مئات الآلاف من الدولارات من الإنتاج المفقود يوميًا، ناهيك عن احتمال وقوع حوادث سلامة كارثية. ولذلك، فإن مراقبة الجودة التجريبية الصارمة على مستوى التصنيع هي بمثابة الضمانة الأساسية لسلامة المحصلة النهائية.
يُخضع المصنعون ذوو السمعة الطيبة كل وحدة إلى مجموعة من التقييمات الشاملة غير المدمرة واختبارات الضغط قبل أن تغادر المنشأة. المعايير الذهبية المعترف بها عالميًا للاختبار هي API 598 وASME B16.34.
يجب على المشترين الصناعيين أن يطالبوا بإثبات موضوعي للجودة بدلاً من الاعتماد على ادعاءات التسويق. يجب أن يقتصر تحديد المصادر بشكل صارم على الشركات المصنعة التي تحافظ على أطر إدارة الجودة الشاملة والمدققة. إن الحصول على شهادات الصناعة التي يمكن التحقق منها - مثل ISO 9001، والتوجيه الأوروبي لمعدات الضغط، وأحرف API المحددة - يوفر دليلًا تجريبيًا على أن التعدين والتصنيع الدقيق وبروتوكولات الاختبار الخاصة بالشركة المصنعة تلبي باستمرار معايير السلامة الدولية الصارمة.
يتطلب اختيار مانع التدفق العكسي الأمثل منهجًا هندسيًا منهجيًا أولاً. يستخدم مهندسو المرافق في كثير من الأحيان طريقة منظمة لضمان عدم إغفال أي متغير مهم للعملية أثناء مرحلة المواصفات:
نادرًا ما يكون الشراء الجاهز كافيًا لتطبيقات الخدمة الشديدة. غالبًا ما تفشل المكونات التي يتم سحبها مباشرةً من الكتالوج قبل الأوان عند تعرضها لديناميكيات الموائع الفريدة لمصنع كيميائي أو مصفاة معينة. يجب على مديري المشتريات ومهندسي المرافق إعطاء الأولوية للشراكة مع الشركات المصنعة التي تقدم دعمًا هندسيًا قويًا واستشارات معدنية. من خلال التعاون مع مزود ذي الخبرة حلول الصمامات ، يمكن للفرق تحليل مخططات الأنابيب والأجهزة، وحساب ديناميكيات الموائع الدقيقة، وتقديم تكوينات مصممة خصيصًا تضمن الاستقرار التشغيلي على المدى الطويل.
إن صمامات الفحص الصناعية المناسبة هي الأبطال المجهولون لسلامة خطوط الأنابيب. سواء كنت تقوم بتركيب صمام فحص بخاري قوي لمنع أحداث التدفق الحراري العكسي الخطيرة، أو تحديد صمام فحص هيدروجيني متخصص للغاية لاحتواء الجزيئات المتطايرة، فإن تحديد جهاز التحكم الاتجاهي الصحيح يعد أمرًا حيويًا لتحقيق الكفاءة التشغيلية.
لا تترك تطبيقات الخدمة القاسية أي مجال على الإطلاق للمساومة على الجودة. قم دائمًا بإعطاء الأولوية للاختبار الهيدروستاتيكي الصارم، وحجم التدفق الدقيق، واختيار المواد الصحيح على حساب توفير التكلفة الأولية. لضمان عمل مشروع خط الأنابيب التالي بأمان وكفاءة لعقود قادمة، قم بمراجعة ديناميكيات الموائع الدقيقة لنظامك وحدد الحل الهندسي المناسب لحماية البنية التحتية الحيوية لديك اليوم.
تم تصميم صمامات الفحص الصناعية خصيصًا لبيئات الخدمة القاسية، وتتميز بتصنيفات ضغط عالية من ASME، وسمك الجدران الثقيلة، والإنشاءات المعدنية المتقدمة. على عكس صمامات السباكة التجارية القياسية، فإنها تخضع لاختبارات هيدروستاتيكية وهوائية صارمة API 598 لضمان أداء لا ينضب في ظل الضغط الصناعي الشديد ودرجات الحرارة المرتفعة.
لا، صمام فحص المياه غير مناسب بشكل عام وغير آمن لتطبيقات الغاز. تفتقر الغازات القابلة للضغط إلى كثافة السائل اللازمة للحفاظ على استقرار أقراص الصمامات السائلة القياسية من الناحية الديناميكية الهوائية. ويتطلب ذلك صمام فحص مخصص لخط الغاز مع ضغوط تكسير تمت معايرتها خصيصًا وآليات تخميد مضادة للثرثرة لمنع حدوث عطل ميكانيكي سريع.
عادةً ما يفشل صمام فحص البخار بسبب المطرقة المائية الناتجة عن المكثفات، أو الصدمة الحرارية الشديدة، أو حجم التدفق غير المناسب. إذا كان الصمام كبيرًا جدًا بالنسبة للتطبيق، فلن تتمكن سرعة البخار من توليد قوة كافية لإبقاء القرص مفتوحًا. يؤدي هذا إلى حدوث ثرثرة سريعة تؤدي بسرعة إلى تدمير أسطح الجلوس الداخلية ودبابيس المفصلات.
يجب تركيب صمام فحص الغلاية مباشرة على خط تغذية الغلاية الرئيسي. يتم وضعه عادةً أفقيًا أو رأسيًا بين مضخة مياه التغذية ذات الضغط العالي وأسطوانة الغلاية. غالبًا ما يتم وضعه على التوالي مع صمام عزل يدوي لمنع البخار عالي الضغط من الوميض للخلف في مصدر المياه.
تعتمد المادة المثالية كليًا على تآكل السائل وتركيزه ودرجة حرارة التشغيل. تشمل المواد الشائعة شديدة التحمل الفولاذ المقاوم للصدأ 316 للأحماض الخفيفة، والسبائك المزدوجة والسوبر دوبلكس للبيئات التي تحتوي على نسبة عالية من الكلوريد، وبطانات البوليمر المتقدمة للمواد الكيميائية المختلطة شديدة العدوانية التي لا تتطلب أي اتصال معدني.
جزيئات الهيدروجين صغيرة بشكل استثنائي ويمكن أن تتخلل بسهولة المسبوكات المعدنية المسامية القياسية والأختام المرنة التقليدية. يستخدم صمام فحص الهيدروجين المخصص مطروقات عالية الكثافة ومقاعد معدنية متداخلة للغاية لمنع الانبعاثات الهاربة الخطيرة. كما أنها تستخدم سبائك محددة للتخفيف من المخاطر الهيكلية لتقصف الهيدروجين.
يقوم المصنعون ذوو السمعة الطيبة باختبار هذه الصمامات المهمة باستخدام بروتوكولات صارمة مثل API 598 وASME B16.34. تتضمن هذه العملية الموحدة اختبار الغلاف الهيدروستاتيكي بمعدل 1.5 مرة من الضغط التصميمي للتحقق من السلامة الهيكلية. ويتبع ذلك على الفور اختبارات المقعد الهيدروستاتيكي عالي الضغط والضغط الهوائي المنخفض لقياس معدلات التسرب المسموح بها والتحقق منها بدقة.
نعم، إنها أجهزة أمان أحادية الاتجاه تمامًا ويجب تركيبها تمامًا وفقًا لسهم اتجاه التدفق المصبوب أو المشكل بشكل دائم على جسم الصمام. علاوة على ذلك، يجب على مهندسي التركيب التحقق مما إذا كان تصميم الزنبرك والأقراص الداخلي المحدد معتمدًا لتوجيهات خطوط الأنابيب الأفقية أو الرأسية إلى الأعلى أو الرأسية إلى الأسفل.
