العربية تصفح الكمية:0 الكاتب:محرر الموقع نشر الوقت: 2026-10-12 المنشأ:محرر الموقع
في خطوط أنابيب الغاز الطبيعي الخطرة، لا يعد التحكم في التدفق أحادي الاتجاه مجرد هدف تشغيلي. إنها تفويض صارم للسلامة. عندما يضرب التدفق العكسي خط نقل عالي الضغط، فإن التداعيات تذهب إلى ما هو أبعد من مجرد عدم الكفاءة. التدفق العكسي يمزق محطات الضاغط في المنبع. فإنه يؤدي إلى فشل النظام الكارثي. وفي نهاية المطاف، فإنه يعرض موظفي المصنع لخطر شديد.
يعمل صمام فحص خط الأنابيب كخط دفاع آلي أساسي ضد هذه التهديدات الميكانيكية. على عكس صمامات التحكم المشغلة، تعمل هذه المكونات بشكل كامل من تلقاء نفسها. إنها تعتمد بشكل صارم على ديناميكيات الموائع الداخلية لنظام الأنابيب لمنع التدفق العكسي على الفور. يشرح هذا الدليل الفني ما يحتاج مديرو المشتريات ومهندسو الأنابيب والفنيون الميدانيون إلى فهمه بالضبط. سنغطي آليات التشغيل الأساسية ومعايير الحجم المتقدمة واختيار المواد للبيئات المعقدة عالية الضغط لضمان الموثوقية على المدى الطويل والامتثال التنظيمي الصارم.
للحفاظ على السلامة الهيكلية لأي نظام نقل السوائل الخطرة، يعتمد المهندسون بشكل كبير على الأجهزة الميكانيكية السلبية. تعمل هذه الصمامات تلقائيًا. وهي تحكمها سرعة وضغط تدفق الغاز الداخلي بدلاً من المحركات الهوائية أو الكهربائية الخارجية. في ظل ظروف التشغيل العادية، يمارس التدفق الأمامي للغاز الطبيعي ضغطًا على عضو الإغلاق الداخلي، والذي عادة ما يكون عبارة عن قرص ثقيل أو مكبس. تدفع هذه القوة الحركية القرص بعيدًا عن المقعد، مما يسمح للغاز بالمرور بحرية في اتجاه مجرى النهر.
عندما ينخفض هذا التدفق الأمامي بسبب إيقاف تشغيل الضاغط أو الارتفاع المفاجئ في الضغط في اتجاه مجرى النهر، يعود عضو الإغلاق على الفور إلى مقعده. المقياس الهندسي الحاسم هنا هو ضغط التكسير. يحدد هذا الحد الأدنى الدقيق للضغط المنبع المطلوب للتغلب على المقاومة الميكانيكية الداخلية للصمام لبدء التدفق للأمام. بمجرد توقف التدفق، يعمل الإغلاق السريع على منع الغاز فعليًا من التحرك للخلف، مما يحمي المعدات الدوارة الحساسة عند المنبع من الاندفاعات العنيفة.
يمثل التعامل مع الغاز الطبيعي تحديات ديناميكية فريدة من نوعها للسوائل والتي لا توجد ببساطة في التطبيقات السائلة القياسية. على عكس الماء أو النفط الخام، فإن الغاز الطبيعي قابل للضغط بدرجة كبيرة، وقابل للاشتعال للغاية، وعرضة للتقلبات. ونظرًا لأن الغاز ينضغط ويتمدد بسرعة، فإن أنظمة خطوط الأنابيب تفتقر تمامًا إلى تأثير التخميد الطبيعي المتأصل في الأنظمة السائلة. وهذا يُخضع مكونات الصمام الداخلية لقوى تأثير حركية هائلة.
إذا قمت بتركيب صمام فحص الماء القياسي في خط غاز عالي الضغط، فسوف يعاني بسرعة من التآكل الداخلي الشديد والثرثرة الميكانيكية والفشل التام. وبالتالي، يجب أن تتميز المعدات المصممة للغاز الطبيعي بتخميد داخلي متخصص، ومسامير مفصلية للخدمة الشاقة، وآليات جلوس دقيقة لمنع الانبعاثات الهاربة. يجب أن يتم تصميمها بشكل واضح للتعامل مع ديناميكيات الموائع القابلة للضغط دون الخضوع للتعب الميكانيكي المبكر.
يجب على المهندسين الميدانيين مطابقة البنية الميكانيكية المحددة للصمام بعناية مع المعلمات التشغيلية لخط الأنابيب. تحدد المتطلبات المادية المفروضة على البنية التحتية أي من التكوينات التالية هو الأكثر ملاءمة.
| تصميم الصمام | أفضل سيناريو تطبيق | الميزة الهندسية الأساسية مواصفات | فئة الضغط النموذجية |
|---|---|---|---|
| فحص التأرجح | انتقال منتصف الطريق | انخفاض الضغط المنخفض، تقليم داخلي قوي للغاية | فئة 150 إلى 2500 |
| التدفق المحوري | تفريغ محطة الضاغط | خصائص غير سامة، تمنع الصدمات الهوائية | فئة 600 إلى 2500 |
| لوحة مزدوجة | منصات الإنتاج البحرية | بصمة مدمجة وجهاً لوجه، وخفيفة الوزن للغاية | فئة 150 إلى 900 |
| المكبس / الرفع | بيئات التدفق النابضة | سلامة الختم العالية، والتخميد الداخلي الطبيعي | فئة 900 إلى 2500 |
التصميم المتأرجح هو التصميم الأكثر تقليدية والأكثر استخدامًا على نطاق واسع في البنية التحتية لخطوط الأنابيب. يتميز بآلية الزعنفة المفصلية التي تتأرجح من مقعدها أثناء التدفق الأمامي. يؤدي هذا إلى إنشاء مسار خالٍ من العوائق نسبيًا مما يقلل من انخفاض الضغط عبر الشبكة. عندما ينعكس التدفق، فإن الجاذبية والضغط الخلفي يجبران القرص الثقيل على العودة إلى المقعد.

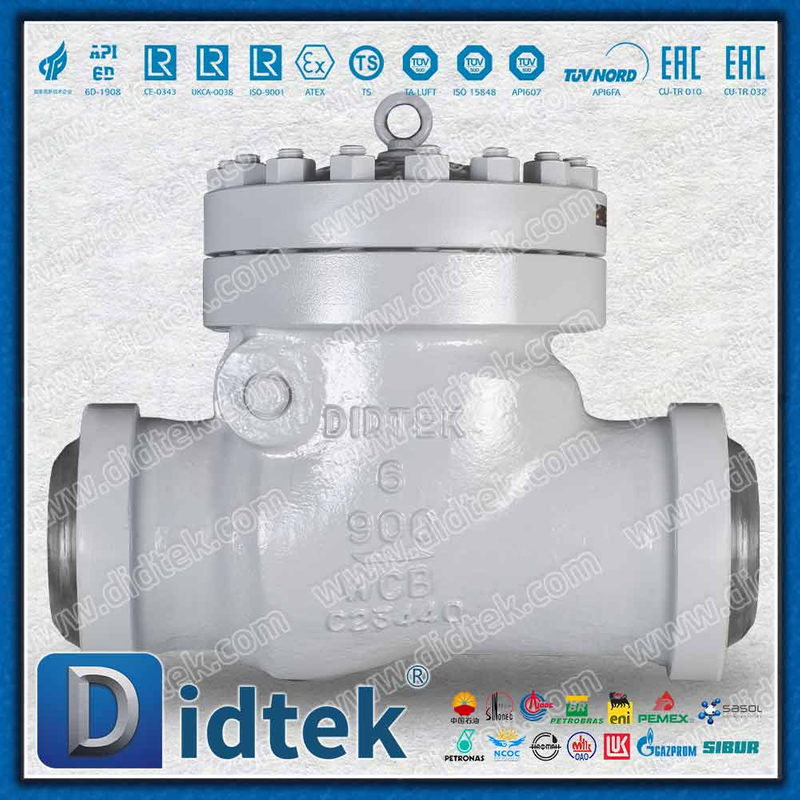

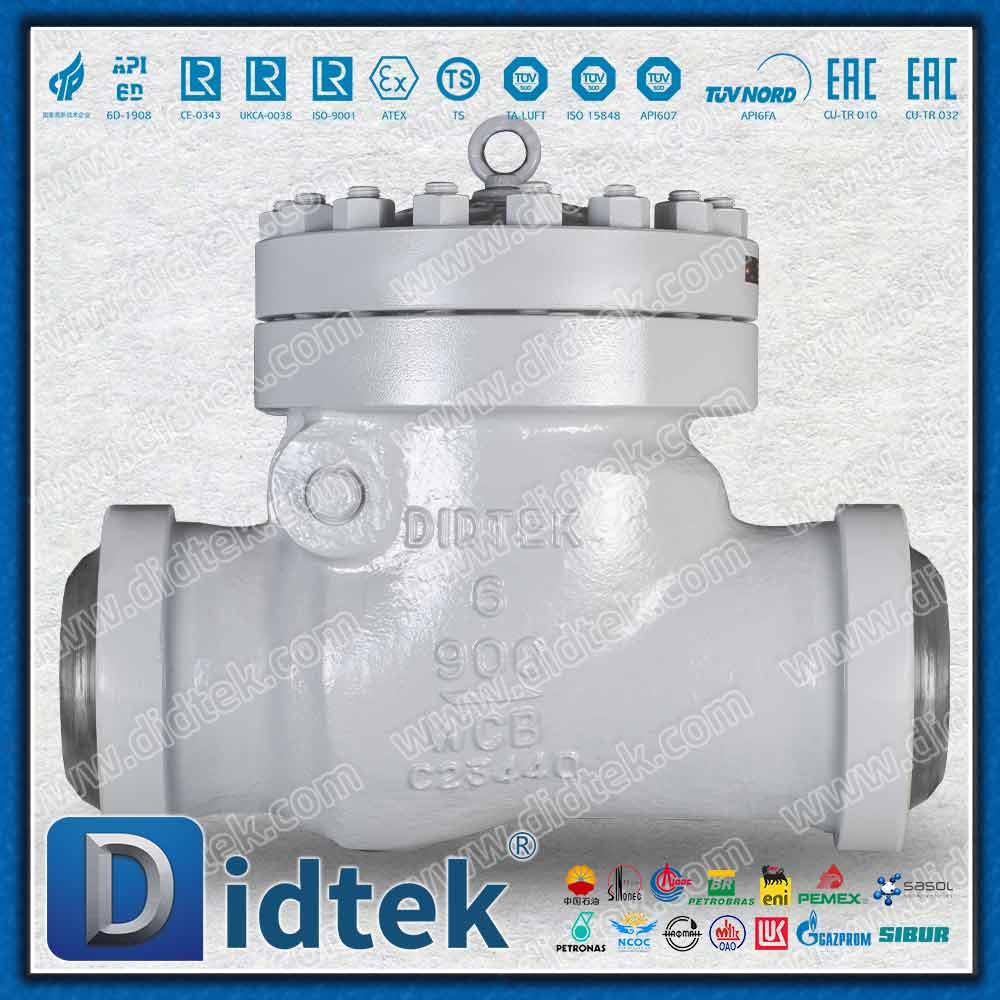

في أنظمة خطوط الأنابيب القوية التي تتعامل مع الظروف القاسية، تكون الاختلافات القياسية غير كافية على الإطلاق. تصبح التكوينات الثقيلة إلزامية. على سبيل المثال، تحديد API 6D صمام فحص الغاز عالي الضغط المقدر بـ 900LB مع وصلات Butt Weld يضمن أقصى قدر من السلامة الهيكلية. تعمل وصلة Butt Weld على دمج جسم الصمام مباشرة في الأنبوب بشكل دائم. يؤدي هذا إلى التخلص تمامًا من مسارات التسرب الميكانيكية المرتبطة عادةً بالمفاصل ذات الحواف، مما يجعله الخيار الأمثل لبيئات النقل عالية الضغط.
تستخدم تصميمات التدفق المحوري، والتي يُشار إليها كثيرًا في هذا المجال بالصمامات غير المؤلمة، بنية مبسطة محملة بنابض. وهذا يجبر الغاز على التدفق في مسار حلقي حول جسم داخلي مركزي. الميزة الهندسية الأساسية هنا هي وقت الاستجابة السريع.
نظرًا لأن الزنبرك الداخلي يساعد بشكل فعال في إغلاق القرص بجزء من الثانية قبل أن ينعكس تدفق الغاز تمامًا، فإنه يمنع بشكل فعال ارتفاع الضغط المدمر والصدمات الميكانيكية المرتبطة عادةً بخطوط الغاز شديدة الانضغاط. يحمي هذا الإجراء الدقيق شبكة الأنابيب الأوسع من الاهتزازات الصوتية الشديدة والصدمات الميكانيكية.
تستخدم تصميمات الألواح المزدوجة لوحين نصف دائريين محملين بنابض ومثبتين على دبوس مركزي. أثناء التدفق الأمامي، تطوى الصفائح إلى الداخل معًا. عند عكس التدفق، تغلق نوابض الالتواء على الفور. الميزة المميزة لهذا التصميم هي شكل الرقاقة المدمج بشكل استثنائي. إنها تتطلب الحد الأدنى من مساحة التثبيت، مما يجعلها مفيدة للغاية في تكوينات محطة الضاغط الضيقة.
على العكس من ذلك، تعمل تصميمات المكبس عن طريق رفع قابس داخلي عموديًا عن المقعد. إنها فعالة للغاية في حالات الضغط العالي والتدفق المنخفض حيث يكون تحقيق إغلاق محكم للفقاعات هو الأولوية المطلقة. توفر الهندسة الداخلية بطبيعتها تأثيرًا مخففًا، مما يساعد على تخفيف التذبذب السريع. وهذا يجعل اختلافات المكبس مناسبة بشكل خاص لتدفقات الغاز النابضة الموجودة مباشرة أسفل الضواغط الترددية.
تختلف الضغوط التشغيلية الموضوعة على الختم الميكانيكي بشكل كبير اعتمادًا على موقعها المحدد داخل شبكة الطاقة الأوسع. يقدم كل قطاع عقبات ديناميكية بيئية وديناميكية فريدة من نوعها.
في قطاع المنبع، يقوم المهندسون بنشر صمامات فحص متخصصة للنفط والغاز بالقرب من رؤوس الآبار للتعامل مع الغاز الطبيعي الخام وغير المعالج مباشرة من الأرض. غالبًا ما يكون غاز خط التجميع هذا غير مكرر. فهو يحتوي على جزيئات كاشطة مثل الرمل والأوساخ، إلى جانب عناصر شديدة التآكل مثل المياه المالحة وثاني أكسيد الكربون. يجب أن يتم تصنيع المعدات المنشورة في هذه البيئات القاسية من سبائك صلبة ومقاومة للتآكل مثل الفولاذ المقاوم للصدأ Super دوبلكس لتحمل التآكل المستمر بالتدفق متعدد المراحل.
تعتمد عمليات منتصف الطريق على شبكة واسعة من محطات الضاغط لإعادة ضغط الغاز بشكل دوري والحفاظ على التدفق على مدى مئات الأميال. يعد منع التدفق العكسي الآلي ضرورة مطلقة في جانب التفريغ لهذه الضواغط. تخيل سيناريو يتم فيه إيقاف تشغيل وحدة ضاغط تبلغ قيمتها ملايين الدولارات بشكل غير متوقع بسبب انقطاع التيار الكهربائي في الشبكة. سيحاول الغاز عالي الضغط في اتجاه مجرى النهر التدفق للخلف على الفور. يمنع الختم الميكانيكي القوي هذا التدفق العكسي على الفور، مما يحمي المكونات الدوارة الداخلية للضاغط من التلف الكارثي.
وفي قطاع المصب، يتم التخلص من الغاز عالي الضغط وتنظيمه وقياسه للاستخدام التجاري والسكني. تضمن الأختام الميكانيكية المثبتة في محطات بوابة المدينة أن انخفاض الضغط الموضعي أو أعطال المعدات الخاصة بالمستهلك لا تتسبب في عودة الغاز إلى خطوط النقل الرئيسية. يعد هذا التحكم الصارم أحادي الاتجاه أمرًا حيويًا للحفاظ على استقرار الشبكة بشكل عام وضمان دقة القياس التجاري.
وبالنظر إلى التحولات الأخيرة في السوق، فإن البنية التحتية لخطوط الأنابيب تمر بتحول هائل. يقوم مزودو الطاقة بدمج الهيدروجين بشكل نشط في شبكات الغاز الطبيعي الحالية لتحقيق الأهداف العالمية الصارمة لإزالة الكربون. ونظرًا لأن جزيئات الهيدروجين صغيرة جدًا، فإنها تتسرب بسهولة عبر مسارات تسرب مجهرية لا يخترقها الغاز الطبيعي القياسي. يجبر هذا التحول على مستوى الصناعة مهندسي الأنابيب على التخلي عن معايير الختم التي عفا عليها الزمن. تتطلب البنية التحتية الحديثة الآن بشكل صارم أداءً خاليًا من التسرب، مما يؤدي إلى التحول السريع نحو المقاعد البلاستيكية الحرارية عالية الأداء والأختام المعدنية الدقيقة المصنعة آليًا عبر جميع مشاريع خطوط الأنابيب الجديدة.
على الرغم من أن المطرقة المائية هي مصطلح نشأ من خطوط الأنابيب السائلة، إلا أن أنظمة الغاز تواجه ظاهرة مماثلة ومدمرة للغاية تُعرف بالصدمة الهوائية. نظرًا لأن ضغط الغاز، فإن التغيرات المفاجئة في سرعة التدفق يمكن أن تولد موجات صدمية صوتية وميكانيكية هائلة. إذا انغلق القرص المتأرجح القياسي بعد فوات الأوان، فإن موجات الصدمة هذه تنتقل عبر شبكة الأنابيب، وتهتز دعامات الأنابيب، ومن المحتمل أن تمزق الحواف الملحومة. يعد استخدام تصميمات التدفق المحوري بمساعدة الزنبرك هو الحل الهندسي المعتمد للتخفيف من هذه المخاطر المحددة.
عندما يحتوي الغاز الطبيعي على تركيزات كبيرة من كبريتيد الهيدروجين، فإنه يصنف على أنه غاز حامض. هذا المركب شديد السمية ويسبب تكسيرًا شديدًا بسبب إجهاد الكبريتيد وتقصف الهيدروجين في مكونات الفولاذ الكربوني القياسية. لمكافحة هذا الهجوم الكيميائي العدواني، يجب أن يتوافق أي صمام فحص للغاز الطبيعي يعمل في البيئات الحمضية بشكل صارم مع معايير NACE MR0175. وهذا يتطلب استخدام المعادن المتخصصة، مثل تراكبات إنكونيل أو الفولاذ الكربوني المعالج بالحرارة، لمنع الفشل الهيكلي الكارثي.
يجب على مديري المشتريات ومهندسي الأنابيب إجراء تقييم منهجي للعديد من المعايير الفنية قبل إصدار أمر الشراء. يضمن النهج الدقيق الأداء الأمثل للنظام والسلامة وطول العمر. لا تعتمد على التخمين عند التعامل مع السوائل القابلة للاحتراق.
أحد الأخطاء الهندسية الأكثر شيوعًا هو مطابقة حجم الصمام مباشرةً مع حجم خط الأنابيب دون حساب معامل التدفق بناءً على سرعة الغاز الفعلية. إذا كانت الوحدة كبيرة الحجم، فلن يولد تدفق السائل قوة حركية كافية لإبقاء القرص الداخلي مفتوحًا بالكامل. يؤدي هذا إلى ارتداد عضو الإغلاق بشكل متكرر على المقعد. هذه الظاهرة المدمرة، المعروفة باسم الثرثرة، تدمر بسرعة دبابيس المفصلات والزخارف الداخلية. وعلى العكس من ذلك، فإن الوحدة الأصغر حجمًا تحد من التدفق وتخلق انخفاضات غير مقبولة في الضغط عبر شبكة النقل.
يجب أن تكون مكونات خطوط الأنابيب مطابقة بدقة لفئة الضغط ANSI الخاصة بالنظام، والتي تتراوح عادةً من الفئة 150 إلى الفئة 2500 للتطبيقات الصناعية الثقيلة. يجب أن يحافظ الغلاف الهيكلي على سلامته عند الحد الأقصى لضغط العمل المسموح به وعبر التقلبات الشديدة في درجات الحرارة. على سبيل المثال، يمكن أن تنخفض درجات حرارة الغاز بشكل كبير أثناء تقليل الضغط بسبب تأثير جول طومسون. يحدد هذا ما إذا كان الفولاذ الكربوني القياسي كافيًا أو ما إذا كان الفولاذ الكربوني منخفض الحرارة مطلوبًا بشكل صارم.
تعتبر الطريقة المستخدمة لتوصيل المعدات بخط الأنابيب أحد اعتبارات السلامة الأساسية. تسمح الوصلات ذات الحواف المرتفعة بسهولة التركيب والصيانة الروتينية. ومع ذلك، في خطوط النقل ذات الضغط العالي حيث يكون منع التسرب هو الأولوية القصوى، يفضل بشدة وصلات اللحام التناكبي. من خلال دمج المعدن بشكل دائم في الأنبوب، تعمل وصلات Butt Weld على التخلص تمامًا من وصلة الحافة الميكانيكية والمخاطر المرتبطة بانفجار الحشية الكارثية.
لضمان السلامة المطلقة، يجب تصنيع أجهزة التحكم في التدفق الصناعي واختبارها واعتمادها وفقًا للمعايير الدولية الصارمة. إن تشغيل معدات غير معتمدة في خط أنابيب الغاز القابل للاحتراق يشكل مخاطر غير مقبولة.
حتى المعدات عالية الجودة والمحددة بشكل مثالي سوف تفشل قبل الأوان إذا تم تركيبها بشكل غير صحيح أو إهمالها خلال عمرها التشغيلي. التنفيذ الميداني لا يقل أهمية عن التصميم الهندسي الأولي.
تتميز هذه الأجهزة الميكانيكية بأنها اتجاهية للغاية وحساسة لاتجاه تركيبها بالنسبة للجاذبية. يشير السهم المصبوب مباشرة في الجسم الفولاذي بوضوح إلى اتجاه التدفق المطلوب. تعتمد تصميمات التأرجح القياسية جزئيًا على الجاذبية لمساعدة القرص في الإغلاق. ولذلك، فإنها تؤدي الأداء الأمثل في الخطوط الأفقية. لا يمكن تركيبها في خطوط عمودية إلا إذا كان تدفق الغاز يتحرك للأعلى. إن تثبيت تصميم متأرجح في خط عمودي مع تدفق لأسفل سيمنع القرص من الجلوس، مما يجعل آلية الأمان عديمة الفائدة تمامًا.
في حين أن الصمامات المستقلة بشكل عام منخفضة الصيانة مقارنة بوحدات التحكم المشغلة، إلا أنها ليست أجهزة يتم تثبيتها ونسيانها. يجب على المشغلين الميدانيين إجراء عمليات التفتيش الصوتية الروتينية. عندما يقف الفني بالقرب من خط تفريغ محطة الضاغط، يمكن لأجهزة الاستماع أن تكتشف بسهولة أصوات النقر المعدنية الناتجة عن الثرثرة الداخلية. يشير هذا على الفور إلى أن الوحدة كبيرة الحجم أو أن دبوس المفصلة معطل. تسمح العديد من التصميمات الحديثة للمدخل العلوي للفنيين بإزالة غطاء المحرك الثقيل واستبدال الزخارف الداخلية بشكل مباشر، مما يقلل بشكل كبير من وقت توقف الصيانة وتكاليف الرفع الثقيل.
يعد اختيار صمام فحص خط الأنابيب الصحيح قرارًا هندسيًا بالغ الأهمية يحدد السلامة الأساسية للبنية التحتية بأكملها. فهو يتطلب توازنًا دقيقًا لفهم ضغط خط الأنابيب وسرعة السوائل والتوافق المعدني المعقد. من خلال الاستثمار في المعدات عالية الجودة المعتمدة من API 6D والمصممة خصيصًا لبيئتك المحددة، يمكن للمشغلين منع الأعطال الميكانيكية الكارثية وتوقف المنشأة عن العمل المكلف للغاية. سيؤدي التثبيت الميداني المناسب والصيانة الصوتية الاستباقية إلى إطالة عمر المعدات. للتأكد من أن مشروع خط الأنابيب القادم الخاص بك يلبي أعلى معايير السلامة والأداء، استكشف المجموعة الشاملة من الحلول الهندسية في Didtek Valve للعثور على الملاءمة الفنية الدقيقة لتطبيقك.
تم تصميم وحدات الغاز الطبيعي خصيصًا للتعامل مع السوائل شديدة الانضغاط. إنها تتميز بآليات تخميد داخلية متخصصة ومواد مقاعد أكثر إحكامًا لاستيعاب التوسع السريع للغاز ومنع الانبعاثات الهاربة. تم تصميم الوحدات السائلة للسوائل غير القابلة للضغط مثل الماء، وتتحمل قطرات الضغط المختلفة، وتفتقر عمومًا إلى الختم الصارم المحكم للفقاعات المطلوب للغازات الخطرة والقابلة للاشتعال.
نعم، تُستخدم تصميمات التأرجح شديدة التحمل المصنفة للفئة 900 أو الفئة 1500 أو الفئة 2500 بشكل شائع في تطبيقات نقل الضغط العالي. ومع ذلك، يجب أن تكون مصممة بشكل صارم وفقًا لمعايير API 6D وتتميز بتكوينات مقاعد مناسبة من المعدن إلى المعدن ووصلات Butt Weld لتحمل الضغوط الميكانيكية الشديدة ومنع التسربات.
يتم تركيبها عادةً مباشرة بعد المعدات الدوارة الهامة مثل المضخات والضواغط الترددية، بالإضافة إلى محطات القياس التجارية. وهي ضرورية في أي نقطة في شبكة الأنابيب حيث يمكن أن يؤدي التدفق العكسي إلى تلويث إمدادات الغاز، أو تعطيل دقة القياس، أو التسبب في أضرار ميكانيكية شديدة للبنية التحتية الأولية.
تحدث الثرثرة في الغالب بسبب تركيب وحدة كبيرة الحجم. إذا كانت سرعة تدفق السائل ليست عالية بما يكفي لتوليد القوة الحركية المطلوبة لدفع القرص الثقيل وإبقائه مفتوحًا بالكامل، فسوف يرتد عضو الإغلاق بسرعة ويفتح ويغلق على المقعد. يؤدي هذا التذبذب العنيف المستمر إلى تآكل ميكانيكي شديد في مسامير المفصلات وفشل هيكلي في نهاية المطاف.
يتم تخفيف ارتطام الصمام بشكل أكثر فعالية من خلال تحديد التدفق المحوري أو التكوينات غير المضطربة بمساعدة الزنبرك. تستخدم هذه التصميمات ذات التصميم الهندسي العالي نوابض داخلية تجبر القرص بشكل فعال على الإغلاق لجزء من الثانية قبل أن ينعكس تدفق الغاز الأمامي تمامًا. يمنع هذا التوقيت الدقيق توليد موجات صادمة هوائية مدمرة واهتزازات صوتية.
يعتمد تكرار الفحص بشكل كبير على بيئة الخدمة. في خطوط الغاز الطبيعي النظيفة والجافة، عادةً ما يكون الفحص الصوتي والبصري القياسي كل 12 إلى 18 شهرًا كافيًا. ومع ذلك، في خطوط التجميع القاسية عند المنبع والتي تتعامل مع التدفقات الكاشطة متعددة الأطوار أو الغاز الحامض شديد التآكل، يوصي المهندسون بإجراء عمليات فحص ربع سنوية للكشف عن العلامات المبكرة للتآكل الداخلي أو التشقق الناتج عن إجهاد الكبريتيد قبل حدوث فشل كارثي.
نعم، الفشل في الفتح يمثل خطرًا كبيرًا على السلامة. ويحدث هذا عادةً عندما ينحصر الحطام، مثل خبث اللحام أو الرمل، بين القرص والمقعد. يمكن أن يحدث ذلك أيضًا إذا تسببت الأحاديث الداخلية الشديدة في قطع دبوس المفصلة بالكامل، مما يترك القرص عالقًا بشكل دائم في الوضع المفتوح. تساعد المراقبة الروتينية لانخفاض الضغط عبر جسم الصمام المشغلين على اكتشاف وضع الفشل هذا مبكرًا.
