صمام الفراشة مقاس 6 بوصة: الأبعاد والأنواع وتقييمات الضغط ودليل الاختيار

هل تحتاج إلى تحكم دقيق في التدفق في نظام الأنابيب الخاص بك؟ يمثل العثور على التوازن الصحيح بين البصمة المادية وقدرة التدفق تحديًا يواجهه العديد من مهندسي المنشآت يوميًا. يوفر صمام الفراشة مقاس 6 بوصات الحل الأمثل. إنه بمثابة العمود الفقري الحاسم في البنية التحتية الصناعية الحديثة. سواء كنت تدير توزيع المياه البلدية، أو تتعامل مع مواد كيميائية عدوانية، أو تنظم الغاز عالي الضغط، فإن هذا الحجم المحدد للصمام يوفر كفاءة استثنائية للسوائل.

في هذا الدليل الفني، سوف نستكشف الآليات الأساسية لأجهزة العزل هذه. سنقوم بتحليل الأبعاد القياسية والتكوينات الهيكلية وتقييمات الضغط الدقيقة. ومن خلال فهم هذه المعلمات الهندسية، يمكن لمديري المشتريات ومصممي الأنابيب اتخاذ قرارات مستنيرة. يضمن الاختيار الصحيح السلامة التشغيلية على المدى الطويل ويقلل من وقت توقف الصيانة المكلف.

ما هو صمام الفراشة مقاس 6 بوصة وكيف يعمل؟

يعتمد مهندسو المنشأة على هذه المعدات كجهاز أساسي للتحكم في التدفق. إنه ينظم تدفق السوائل أو يخنقه أو يعزله بشكل فعال عبر خط الأنابيب. تعمل الوحدة كصمام دوار ربع دورة . وهذا يعني أن الدوران البسيط لعمود التشغيل بمقدار 90 درجة سوف يقوم بتدوير القرص من الفتح الكامل إلى الإغلاق الكامل.

ومن الناحية التشغيلية، تعتمد الآليات على أربعة مكونات أساسية. وتشمل هذه جسم الصمام القوي، والقرص الداخلي مقاس 6 بوصات، والساق المركزي المقاوم للانفجار، وسطح الجلوس المرن. عندما يقوم نظام آلي بفتح الخط، يدور القرص بالتوازي مع تدفق السائل. وهذا يسمح للوسائط بالمرور عبر التجويف بأقل مقاومة هيدروديناميكية. ونتيجة لذلك، يواجه النظام انخفاضًا طفيفًا في الضغط. عند إغلاقه، يجلس القرص بشكل متعامد تمامًا مع التدفق. يتم ضغطه بإحكام على المقعد لمنع أي تسرب. تعمل هذه الحركة الدوارة المباشرة على تقليل التآكل الميكانيكي بشكل كبير مقارنةً بالبوابة التقليدية أو الصمامات الكروية.

نظرًا لحجم DN150، فإن هذا الجهاز يحقق مكانًا وظيفيًا رائعًا للعديد من العمليات الصناعية. إنه يوفر تجويفًا داخليًا كبيرًا بما يكفي لنقل السوائل بكميات كبيرة مع الحفاظ على ضغطه بشكل ملحوظ. من الناحية العملية، سوف تواجه في كثير من الأحيان هذه الوحدات المثبتة في شبكات توزيع المياه البلدية، ومحطات معالجة مياه الصرف الصحي الثقيلة، وأنظمة التبريد التجارية HVAC.

اتجاهات الصناعة الحالية في مواصفات الصمامات

يكشف تحليل اتجاهات الأنابيب الصناعية الحالية عن تحول كبير في ممارسات المواصفات. تعطي المرافق أولوية متزايدة لمعايير الانبعاثات الصفرية الصارمة لتلبية اللوائح البيئية الحديثة. ونتيجة لذلك، يبتعد مهندسو الأنابيب عن صمامات الحركة الخطية التقليدية. وبدلاً من ذلك، هناك توجه صناعي هائل نحو تصميمات ثلاثية الأوفست ذات مقاعد معدنية، حتى بالنسبة لتطبيقات الضغط متوسطة المستوى. لا يؤدي هذا التحول إلى تقليل البصمة المادية لشبكة الأنابيب فحسب، بل يقلل أيضًا بشكل كبير من تكاليف الصيانة على المدى الطويل من خلال آليات الجلوس الخالية من الاحتكاك. أصبح تكامل التشغيل الذكي أيضًا هو المعيار، مما يسمح للمشغلين بمراقبة صحة الصمام وخرج عزم الدوران في الوقت الفعلي من غرفة التحكم المركزية.

الأبعاد القياسية وتوافق الفلنجة

عندما تقوم الفرق الهندسية بتصميم تخطيط معقد للأنابيب، فإن البعد وجهًا لوجه يعمل كمقياس مكاني بالغ الأهمية. يحدد هذا القياس العرض المادي لجسم الصمام. فهو يحدد بالضبط مقدار الخلوص المطلوب بين شفتي الأنابيب المتجاورتين أثناء عملية التثبيت.

بالنسبة لوحدة مقاس 6 بوصات، تخضع الأبعاد وجهًا لوجه بشكل صارم للمعايير الهندسية الدولية لضمان قابلية التبادل العالمية. المعيار الأكثر مرجعًا على نطاق واسع هو API 609. بموجب API 609 الفئة A، والتي تغطي الصمامات القياسية متحدة المركز، يكون البعد وجهًا لوجه عادةً 2.12 بوصة أو 54 ملم. بالنسبة للفئة ب، التي تغطي تصميمات الأوفست عالية الأداء، يكون البعد الهيكلي عمومًا أوسع لاستيعاب هندسة جذع الأوفست. يضمن الالتزام بهذه الأبعاد الموحدة أن يتمكن فنيو الصيانة من استبدال البنية التحتية القديمة بسلاسة دون قطع خطوط الأنابيب الحالية أو تعديلها.

لضمان اتصال آمن تحت الضغط، يجب أن تكون الوحدة متوافقة تمامًا مع حواف خطوط الأنابيب. يتم تصنيع الوحدات القياسية لتتوافق مع معايير الفلنجات العالمية البارزة. وتشمل هذه ASME B16.5 الفئة 150 والفئة 300، إلى جانب المعايير الأوروبية EN 1092-1 PN10 وPN16. يعد فهم نمط ثقب الترباس أمرًا ضروريًا للغاية للشراء. على سبيل المثال، تتميز الحافة مقاس 6 بوصة من الفئة ANSI 150 بقطر دائرة مسمار قياسي يبلغ 9.5 بوصة وتتطلب ثمانية مسامير بالضبط لتحقيق قوة تثبيت موحدة.

التكوينات الهيكلية: أنواع أجسام الرقاقة مقابل أنواع أجسام العروة

يؤثر تصميم الجسم الذي تحدده بشكل مباشر على كيفية تركيب الوحدة وصيانتها. تستخدم العديد من تخطيطات الأنابيب تكوين نمط الرقاقة لتوفير المساحة وتقليل الوزن. تم تصميم هذا التصميم خصيصًا ليتم وضعه مباشرة بين شفتين متوازيتين للأنبوب. بدلاً من استخدام المدخلات الملولبة، فإنه يعتمد كليًا على مسامير ذات شفة طويلة تمر عبر المحيط الخارجي بأكمله لجسم الصمام. يتم ضغط الأنابيب المجاورة معًا لتثبيت الوحدة في مكانها بشكل آمن.

الميزة الأساسية لهذا التكوين هي فعاليته من حيث التكلفة. من السهل جدًا أن يقوم فني واحد بالتركيب في المساحات الضيقة. ومع ذلك، فهو مناسب تمامًا للتحكم في التدفق المضمن القياسي. ونظرًا لأن الوحدة يتم تثبيتها حصريًا عن طريق ضغط كلا الحافتين، لا يمكن لفرق الصيانة إزالة الأنابيب السفلية لإجراء الإصلاحات بينما يظل الجانب العلوي تحت الضغط.

وفي تناقض صارخ، تتطلب الخدمة ذات النهاية المسدودة ثنائية الاتجاه نهجًا مختلفًا. يتميز صمام Lug Style بعروات ملولبة للخدمة الشاقة بارزة حول محيط الصب بالكامل. بدلاً من استخدام البراغي الطويلة التي تمتد عبر الصمام، يتم تثبيت كل شفة أنبوب مجاورة بشكل مستقل مباشرة في العروات الملولبة باستخدام براغي غطاء فردية. يوفر هذا الاختلاف الهيكلي ميزة تشغيلية كبيرة. يمكن لموظفي الصيانة خفض الضغط وفك ضغط الأنابيب في اتجاه مجرى النهر بشكل آمن بينما يظل النظام في اتجاه التيار تحت الضغط الكامل. هذه الوحدات إلزامية للتطبيقات والأنظمة النهائية التي تتطلب صيانة متكررة.

تصاميم الأوفست: متحدة المركز مقابل الأداء العالي

التكوين الأكثر انتشارًا للتطبيقات الصناعية القياسية هو تصميم الإزاحة الصفرية. في هذه النماذج متحدة المركز، يتم وضع ساق التشغيل بشكل مثالي في منتصف القرص. يتم وضع القرص نفسه بشكل مثالي داخل التجويف الداخلي.

يعتمد هذا التصميم التقليدي بشكل كبير على مقعد مطاطي مرن لخلق تداخل محكم. عندما يقوم المشغل بإغلاق الخط، فإن الحافة الخارجية للقرص تضغط على المقعد المطاطي السميك لضمان عدم التسرب. تعتبر التصاميم متحدة المركز فعالة للغاية ومجدية اقتصاديًا. وتظل الخيار القياسي للوسائط منخفضة الضغط مثل مياه الشرب البلدية، وهواء النبات المضغوط، وسوائل التدفئة والتهوية وتكييف الهواء (HVAC) الأساسية.

عندما ترتفع درجات حرارة العملية بشكل كبير أو تتجاوز الضغوط الداخلية الحدود المادية للمقاعد المطاطية، يلجأ مهندسو الأنابيب إلى تصميمات الأوفست عالية الأداء. في تكوين الإزاحة المزدوجة، يتم تحريك الجذع فعليًا خلف القرص ودفعه قليلاً إلى جانب واحد. هذه الهندسة المحددة تخلق حركة الكاميرا. يقوم بسحب القرص بعيدًا عن المقعد فور فتحه. وهذا يقلل الاحتكاك بشكل كبير، ويطيل عمر المقعد، ويسمح للوحدة بالتعامل مع الضغوط الأعلى حتى ANSI Class 300.

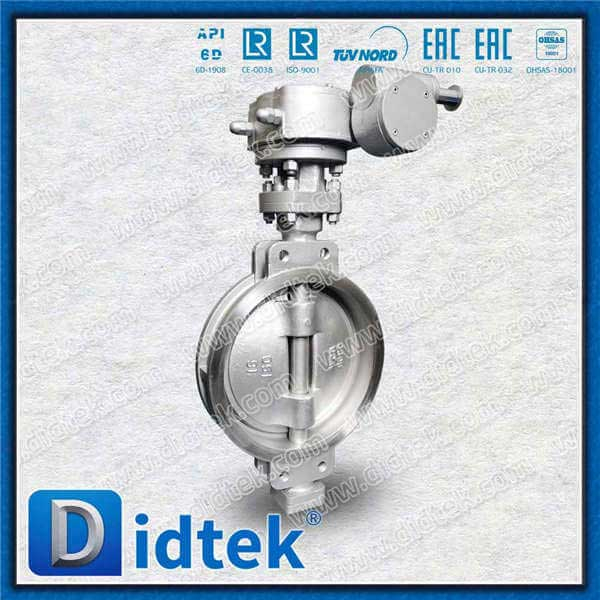

وفي الظروف القاسية، تضيف تكوينات الإزاحة الثلاثية شكلاً هندسيًا مخروطيًا للمقعد. يزيل هذا التصميم كل الاحتكاك بين القرص والمقعد. تستخدم هذه الوحدات مقاعد مغلفة من المعدن إلى المعدن. إنها تحقق عزلًا لا تشوبه شائبة للتسرب في البخار شديد الحرارة عالي الحرارة، والمعالجة الكيميائية الكاشطة، ونقل الزيت عالي الضغط.

تقييمات الضغط وحدود درجة الحرارة

يعد اختيار معدل الضغط الصحيح أمرًا بالغ الأهمية للحفاظ على سلامة النظام بشكل عام. تحدد فئة الضغط المحددة بدقة الحد الأقصى للضغط الهيدروديناميكي الداخلي الذي يمكن للجسم تحمله قبل المخاطرة بالتشوه الهيكلي. بالنسبة لقطر 6 بوصات، فإن التصنيف الأكثر تحديدًا في البنية التحتية لأمريكا الشمالية هو ANSI Class 150. وهذا يتعامل بأمان مع أقصى ضغوط عمل تصل إلى حوالي 285 رطل لكل بوصة مربعة في درجات الحرارة المحيطة. بالنسبة لتكرير البتروكيماويات، يتم استخدام ANSI Class 300 لدعم الضغوط التي تصل إلى 740 رطل لكل بوصة مربعة.

يتم تحديد الحد الأقصى لدرجة حرارة التشغيل بالكامل تقريبًا من خلال التركيب الكيميائي لمواد المقعد. سيؤدي اختيار المطاط الصناعي غير الصحيح للتطبيق عالي الحرارة إلى ذوبان المقعد أو تصلبه أو تشققه قبل الأوان. يعمل مطاط EPDM كمعيار صناعي لتطبيقات المياه والتكييف، ويعمل بشكل مثالي حتى 250 درجة فهرنهايت. وعلى العكس من ذلك، يُفضل استخدام النتريل بشكل صارم في الزيوت البترولية والغازات القابلة للاحتراق. بالنسبة للأحماض المسببة للتآكل شديدة العدوانية، يوفر PTFE خمولًا كيميائيًا استثنائيًا. تعتبر المقاعد المعدنية المصنوعة من الفولاذ المقاوم للصدأ أو الأقمار الصناعية إلزامية للبيئات شديدة الحرارة التي تتجاوز 1000 درجة فهرنهايت.

التشغيل وأتمتة التدفق

في حين يمكن تشغيل مكونات خطوط الأنابيب الأصغر بسهولة باستخدام مقبض رافعة بسيط، فإن قطر 6 بوصات يمثل تحديًا ماديًا مختلفًا تمامًا. مساحة سطح القرص 6 بوصة كبيرة. ويولد ضغط السائل الديناميكي الذي يدفعه متطلبات عزم دوران انفصالية كبيرة.

ولهذا السبب تحديدًا، يوصى بشدة باستخدام مشغل التروس اليدوي بدلًا من الرافعة. يوفر صندوق التروس الدودي المدمج ميزة ميكانيكية هائلة. فهو يسمح لمشغل واحد بفتح الخط أو إغلاقه بسلاسة دون إجهاد بدني مفرط. علاوة على ذلك، فإن هذه الآلية المجهزة تفرض سرعة إغلاق تدريجية. وهذا يمنع بطبيعته ارتفاع الضغط الخطير المعروف باسم المطرقة المائية.

تتطلب المنشآت الصناعية الحديثة بشكل متزايد التحكم الآلي في العمليات. بالنسبة للحلول المشغلة المخصصة (الكهربائية أو الهوائية) ، يجب على مديري المرافق تقييم المرافق المتاحة لديهم. تستخدم المحركات الهوائية الهواء المضغوط في المصنع لتشغيل آلية الجريدة المسننة والترس. إنها تعمل بسرعة لا تصدق ولا تشكل أي خطر اشتعال على الإطلاق في البيئات القابلة للاشتعال. توفر المحركات الكهربائية، المدعومة بمحركات مدمجة، دقة فائقة لتعديل التدفق والحفاظ على القرص بزاوية محددة من أجل الاختناق المستمر.

دليل الاختيار خطوة بخطوة لمهندسي المرافق

يتطلب شراء معدات التحكم في التدفق الصحيحة إجراء تقييم منهجي للمعايير الهندسية المحددة الخاصة بك. يؤدي استخدام عملية اختيار منظمة إلى تقليل مخاطر التآكل المبكر ووقت توقف النظام المكلف. اتبع هذا الإطار القائم على الأدلة لتحديد التكوين الدقيق المطلوب لمشروعك.

توصيف السوائل: يعد التحليل الدقيق لما سيتدفق عبر خط الأنابيب هو الخطوة الأساسية. قم بتقييم ما إذا كانت الوسائط عبارة عن سائل نظيف صالح للشرب، أو ملاط ​​تعدين كاشط، أو حمض أكال. يملي التركيب الكيميائي بشكل مباشر المتطلبات المعدنية للجسم، مادة القرص، والمقعد المطاطي.

حدود درجة الحرارة والضغط: تحقق بعناية من الحد الأقصى لضغط التشغيل الطبيعي لديك جنبًا إلى جنب مع ظروف ذروة الارتفاع المحتملة. ستكشف هذه البيانات الهامة على الفور ما إذا كان التصميم القياسي متحد المركز مع مقعد مطاطي كافيًا، أو إذا كانت الحدود الحرارية تتطلب وحدة ذات مقاعد معدنية عالية الأداء مصنفة وفقًا لمعايير ANSI Class 300.

قيود التثبيت: قم بتقييم موقع التثبيت الفعلي على أرضية المصنع. إذا تم وضع الوحدة في الخط ولن تعمل أبدًا كنقطة عزل للصيانة النهائية، فيمكنك توفير رأس المال عن طريق تحديد جسم الرقاقة. إذا كان موجودًا في نهاية مسار الأنبوب، يكون تكوين العروة إلزاميًا.

متطلبات الأتمتة: تحديد مستوى التحكم المادي المطلوب. بالنسبة لخطوط الأنابيب المعزولة، يعد مشغل التروس اليدوي المقاوم للطقس مناسبًا تمامًا. بالنسبة للعمليات التي تتطلب تعديلًا مستمرًا للتدفق، حدد المشغل الهوائي أو الكهربائي المناسب استنادًا إلى حسابات عزم الدوران وأدوات الطاقة المتاحة.

الشراكة مع الشركة المصنعة للصمامات المعتمدة

تتناسب الموثوقية النهائية لنظام الأنابيب المعقد بشكل مباشر مع تفاوتات التصنيع لمورد المكونات. غالبًا ما يؤدي الحصول على البنية التحتية الصناعية من بائعين لم يتم التحقق منهم إلى أبعاد غير متناسقة، ومعالجة المطاط الصناعي دون المستوى المطلوب، وفشل كارثي في ​​القشرة تحت ضغط شديد.

عند شراء البنية التحتية الحيوية، من الضروري الدخول في شراكة مع شركة مصنعة معتمدة. تعمل الشركات الهندسية ذات السمعة الطيبة بموجب أنظمة إدارة الجودة ISO 9001 الصارمة. إنها تضمن خضوع كل وحدة لاختبارات هيدروستاتيكية وهوائية صارمة وفقًا لمعايير API 598 قبل أن تغادر أرض المصنع. ومن خلال التعامل مباشرة مع فريق تصنيع ذي خبرة، يحصل مديرو المشتريات على إمكانية تتبع كاملة للمواد وتوجيهات تجريبية بشأن تحديد حجم عزم الدوران. وهذا يضمن حلولاً مصممة خصيصًا للسلامة التشغيلية.

إذا كنت بحاجة إلى مساعدة في تحديد حجم مشروعك التالي، فقم بتقييم معلمات النظام الخاص بك بعناية واختيار المعدات التي تتوافق مع معايير الصناعة المحددة الخاصة بك. استكشف عروض منتجاتنا الشاملة في Didtek Valve للعثور على التكوين الدقيق الذي يلبي متطلبات الأداء الصارمة الخاصة بك.

كم يبلغ وزن صمام الفراشة 6 بوصة؟

يعتمد الوزن الإجمالي بشكل كامل على شكل الجسم والتركيب المعدني وتصميم الأوفست. نموذج متحدة المركز من نوع الرقاقة القياسية مقاس 6 بوصات مصنوع من الحديد الزهر يزن عادةً ما بين 15 إلى 22 رطلاً. تتطلب وحدة نمط العروة معدنًا أكثر بكثير للإدخالات الملولبة السميكة، مما يدفع الوزن إلى ما يقرب من 25 إلى 35 رطلاً. تتميز نماذج الإزاحة المزدوجة أو الثلاثية عالية الأداء المصنوعة من الفولاذ الكربوني بجدران جسم معززة بشكل كبير للتعامل مع ضغوط الفئة 300، والتي غالبًا ما يزيد وزنها عن 45 رطلاً.

هل يمكن استخدام صمام الفراشة مقاس 6 بوصات للاختناق؟

نعم، هذه الأجهزة الدوارة قادرة بشكل كبير على تعديل واختناق تدفق السوائل. تملي أفضل الممارسات الهندسية أنه يجب الحفاظ على القرص مفتوحًا بين 30 درجة و80 درجة أثناء عمليات الاختناق المستمرة. يؤدي التشغيل عند درجة حرارة أقل من 30 درجة إلى إنشاء نفاثات سائلة عالية السرعة تسبب تجويفًا شديدًا، مما يؤدي إلى التآكل السريع للمقعد. يوفر التشغيل بعد 80 درجة تغييرات طفيفة في معدل التدفق.

ما هي قيمة Cv لصمام الفراشة 6 بوصة؟

يمثل معامل التدفق حجم الماء بالجالون الأمريكي في الدقيقة والذي سيتدفق عبر الوحدة مع انخفاض الضغط بمقدار 1 رطل لكل بوصة مربعة بالضبط. بالنسبة لوحدة مقاس 6 بوصات مفتوحة بالكامل، تتراوح قيمة السيرة الذاتية عادةً من 1500 إلى 1800. ويعتمد هذا التباين بشكل كبير على المظهر الديناميكي الهوائي للقرص الداخلي. توفر الأقراص الرقيقة مقاومة هيدروديناميكية أقل وبالتالي تنتج معامل تدفق أعلى بشكل ملحوظ.

هل صمامات الفراشة لها اتجاه التدفق؟

النماذج القياسية المبطنة بالمطاط متحدة المركز هي بطبيعتها ثنائية الاتجاه. يمكنهم الختم ضد الضغط من أي اتجاه بشكل جيد على قدم المساواة. نماذج الإزاحة المزدوجة والثلاثية عالية الأداء تكون عمومًا اتجاهية حسب التصميم. وتتميز باتجاه التدفق المفضل، والذي تتم الإشارة إليه بوضوح من خلال سهم مصبوب على الجسم الخارجي. على الرغم من قدرتها على منع الضغط العكسي من الناحية الفنية، إلا أن القيام بذلك غالبًا ما يقلل من الحد الأقصى لمعدل الضغط ويسرع من التآكل الميكانيكي بمرور الوقت.

ما هو اتجاه التثبيت الصحيح لصمام الفراشة مقاس 6 بوصة؟

للحصول على الأداء الأمثل وطول العمر، يجب تثبيت ساق الصمام بشكل مثالي في اتجاه أفقي، خاصة في خطوط الأنابيب التي تتعامل مع الوسائط ذات المواد الصلبة العالقة أو الجسيمات. يؤدي تثبيت الجذع أفقيًا إلى منع تراكم الحطام مباشرةً في محمل الجذع السفلي، مما قد يتسبب في زيادة عزم الدوران وفشل الختم المبكر. إذا كان التثبيت الأفقي مستحيلًا بسبب ضيق المساحة، يكون التثبيت الرأسي مقبولًا للسوائل النظيفة، ولكن يجب مراقبة المحمل السفلي عن كثب أثناء الصيانة الروتينية.

ما مقدار عزم الدوران المطلوب لتشغيل صمام فراشة مقاس 6 بوصات؟

يعتمد عزم الدوران التشغيلي على ضغط النظام ونوع الوسائط ومادة المقعد. في تطبيق الماء القياسي ANSI Class 150 مع مقعد EPDM، يتراوح عزم الدوران الانفصالي لوحدة مقاس 6 بوصات عادةً من 600 إلى 900 رطل. ومع ذلك، إذا كان النظام يتعامل مع الغازات الجافة أو الملاط الكاشط، فإن نقص التشحيم يزيد الاحتكاك بشكل كبير، مما يتطلب إضافة عامل أمان بنسبة 30 بالمائة على الأقل إلى حسابات حجم المشغل. سوف تتطلب التصميمات ذات المقاعد المعدنية عالية الأداء مخرجات عزم دوران أعلى لتحقيق الختم الميكانيكي المناسب.
