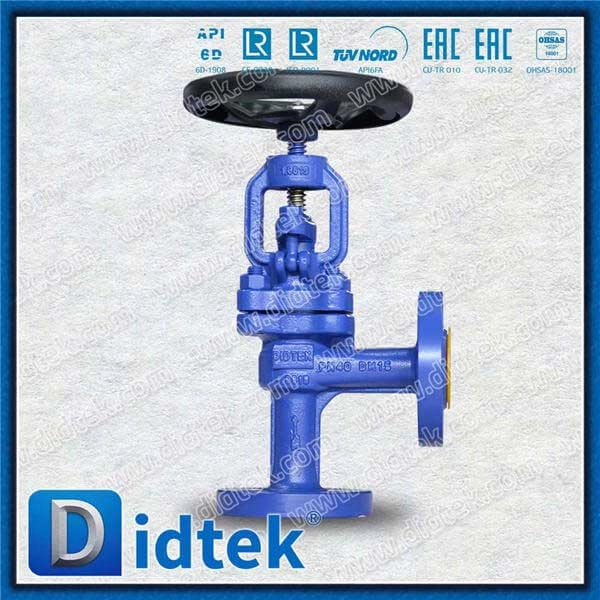

صمام الكرة الأرضية ذو الختم السفلي: تصميم بدون تسرب للسوائل الخطرة

إن إدارة السوائل الحرارية السامة أو القابلة للاشتعال أو ذات درجة الحرارة العالية لا تترك أي هامش للانبعاثات الهاربة. تتسرب الصمامات المعبأة التقليدية بمرور الوقت حتماً بسبب احتكاك الساق. ويواجه مشغلو المحطات معارك متواصلة ضد الغازات المتسربة. نحن نعلم أن هذه التسريبات تهدد سلامة الموظفين وتؤدي إلى تدهور الامتثال البيئي.

قم بإدخال الصمام الكروي ذو الختم السفلي كحاجز معدني مستمر بين نظام الأنابيب والغلاف الجوي. إنه يحيد تمامًا خطر تسرب الجذع. يمكن للمحطات أن تحافظ على عمليات آمنة وخالية من الانبعاثات حتى في البيئات شديدة المتطلبات. لم تعد تعتمد على حلقات الجرافيت القابلة للتحلل لاحتواء المواد الكيميائية الخطرة.

يجب على فرق الهندسة والمشتريات تقييم توافق المواد، ودورة الحياة، ومعايير الامتثال عند تحديد هذه الصمامات للتطبيقات الهامة. تستكشف هذه المقالة معايير الاختيار الأساسية للتكامل السلس. سوف تتعلم كيفية مطابقة المواد مع مخاطر محددة وفهم أفضل الممارسات التشغيلية.

الوجبات السريعة الرئيسية

• الاحتواء المطلق: تحل تقنية المنفاخ محل التعبئة الجذعية القابلة للتحلل بحاجز معدني ملحوم، ويعمل كصمام حقيقي لعدم التسرب للوسائط المتطايرة.

• السلامة الزائدة: تشتمل التصميمات المتوافقة مع معايير الصناعة على تعبئة ثانوية من الجرافيت باعتبارها وسيلة آمنة من الفشل ضد تمزق المنفاخ غير المتوقع.

• التكلفة الإجمالية للملكية (TCO): على الرغم من أن التكاليف الأولية أعلى، فإن التخلص من الانبعاثات الهاربة، وفقدان السوائل، وإعادة التعبئة المتكررة يؤدي إلى عائد استثمار سريع في البيئات الخطرة.

• التقييس: يعد الحصول على المواصفات الصحيحة (على سبيل المثال، صمام منفاخ DIN، ومواد محددة للجسم مثل GG25) أمرًا بالغ الأهمية لتكامل النظام والامتثال لدرجة حرارة الضغط.

الحالة التجارية لصمامات عدم التسرب في الخطوط الخطرة

تواصل الهيئات التنظيمية تشديد القيود على الانبعاثات الهاربة. تتطلب معايير EPA وISO بروتوكولات صارمة للكشف عن التسرب وإصلاحه. لم يعد بإمكان مديري المصانع التعامل مع ساق صمام التنقيط كمهمة صيانة بسيطة. إنه يمثل انتهاكًا كبيرًا للامتثال. يضمن استخدام صمام السوائل الخطرة بقاء المواد الكيميائية المتطايرة محتواة بالكامل داخل الأنابيب. وعندما تتسرب الغازات السامة، تواجه المنشآت غرامات باهظة. علاوة على ذلك، فإن الأبخرة الضارة تعرض العاملين في الموقع لخطر داهم. أصبح التحكم الاستباقي في الانبعاثات الآن مطلبًا أساسيًا للعمليات الصناعية الحديثة.

وبعيدًا عن العقوبات التنظيمية، يؤثر هروب الوسائط على الكفاءة التشغيلية بشكل مباشر. على مدى دورة حياة قياسية مدتها خمس سنوات، ينزف الصمام التقليدي بشكل ثابت الزيوت الحرارية باهظة الثمن أو السلائف الكيميائية المتخصصة. من خلال حساب الحجم اليومي للسوائل المفقودة، غالبًا ما تدرك المرافق الحجم الهائل للنفايات. يؤدي إيقاف التسرب إلى الحفاظ على الوسائط القيمة. يمكنك الاحتفاظ بموارد باهظة الثمن داخل النظام. إن تقييم تكلفة فقدان السوائل مع مرور الوقت يوفر مبرراً مالياً واضحاً لتطوير البنية التحتية.

يجب أن نحدد 'صفر تسرب' بدقة لتعيين معلمات هندسية واقعية. في هذا السياق المحدد، يشير صمام التسرب الصفري حصريًا إلى القضاء على تسرب الجذع الجوي (الخارجي). يمنع السوائل من الهروب إلى البيئة. ومع ذلك، فإنه لا يضمن تلقائيًا عدم تسرب المقعد في الصف. يجب على المهندسين تقييم قدرات الختم الداخلي بشكل منفصل بناءً على تصميم المقعد ومعايير الاختبار المعمول بها. إن فهم هذا التمييز يمنع حدوث أخطاء في المشتريات.

بيلو غلوب صمام مقابل آليات التعبئة التقليدية

العيب الأساسي في التعبئة التقليدية يكمن في الاحتكاك الديناميكي. تحتك السيقان المرتفعة بحشوة الجرافيت أثناء كل تمريرة. يؤدي هذا الاحتكاك الميكانيكي حتماً إلى تدهور مادة التغليف. يجب على فرق الصيانة إعادة تدوير سدادة التعبئة باستمرار لضغط موانع التسرب وتقليل القطرات. في نهاية المطاف، يبلى الجرافيت تمامًا. يجب على المشغلين إجراء الاستبدال الكامل في ظل ظروف المصنع الصعبة. تؤدي دورة التدهور المستمرة هذه إلى توقف غير متوقع.

يحل هذه الصمام الكروي السفلي المشكلة باستخدام أنبوب معدني يشبه الأكورديون. عادةً ما يقوم المصنعون بتكوين هذا المكون المهم من الفولاذ المقاوم للصدأ 316Ti أو Hastelloy. لقد قاموا بلحام أحد طرفي ساق الصمام والطرف الآخر بغطاء المحرك. عندما يتحرك الجذع لأعلى ولأسفل، ينضغط المعدن ويتوسع ببساطة. لا يوجد أي احتكاك انزلاقي. يؤدي غياب التآكل الناتج عن الاحتكاك إلى القضاء على السبب الرئيسي لتسربات الجذع.

تشتمل التصميمات المتميزة دائمًا على بنية مزدوجة الختم لتحقيق أقصى قدر من الموثوقية. يمكنك الحصول على المنفاخ المعدني الأساسي مدعومًا بتعبئة ساق الجرافيت القياسية. يوفر هذا التكوين جدارة بالثقة يمكن التحقق منها في العمليات الهامة. إذا تسبب التعب المعدني في نهاية المطاف في تمزق المنفاخ، فإن الحشو الثانوي يعمل بمثابة أداة آمنة من الفشل. ويمنع الانفجارات الجوية الكارثية. يحصل مشغلو المحطة على الوقت الكافي لاكتشاف المشكلة وإغلاق الخط بأمان لإجراء الإصلاحات.

معايير التقييم الأساسية: المواد والمعايير والمواصفات

تحدد اختيارات المواد بشكل مباشر حدود الضغط ودرجة الحرارة. يوفر حلاً صمام الحديد الزهر GG25 ممتازًا لخطوط المرافق ذات الضغط المنخفض إلى المتوسط. تستخدم المرافق في كثير من الأحيان الحديد الزهر لشبكات الزيت الحراري التي تعمل ضمن حدود درجات الحرارة المعتدلة. فهو يتيح التوسع بتكلفة فعالة عبر مصانع المعالجة الكبيرة. في المقابل، يجب عليك اختيار الفولاذ المصبوب أو الفولاذ المقاوم للصدأ للتطبيقات الكيميائية شديدة العدوانية. تتطلب البيئات النووية عالية الضغط بشكل صارم أجسامًا فولاذية مزورة أو مصبوبة للتعامل مع الضغط الميكانيكي الشديد بأمان.

يضمن الامتثال للمعايير الإقليمية والصناعية تكامل النظام الآمن. يلتزم صمام منفاخ DIN بالمعايير الأوروبية مثل EN 13709 وEN 1092-1. تفرض هذه الرموز أبعادًا دقيقة وجهًا لوجه وتقييمات للشفة من أجل التركيب السلس في المنشآت الأوروبية. وفي الوقت نفسه، تعتمد قطاعات أمريكا الشمالية والبتروكيماويات بشكل كبير على معايير API 602 وASME B16.34. قم دائمًا بمطابقة مواصفات الصمام الدقيقة مع الكود الهندسي الحاكم لمنشأتك.

يظل المنفاخ الداخلي عبارة عن جزء معدني مرن باستمرار. يجب على المشترين طلب بيانات اختبار التعب من الشركة المصنعة أثناء الشراء. ابحث عن الامتثال الصارم لمعايير مثل MSS SP-117. تعد معرفة حد الدورة المقدر أمرًا إلزاميًا لتخطيط الصيانة الوقائية. تتعامل المنافيخ الصناعية القياسية عادةً مع ما بين 5000 إلى 10000 دورة قبل أن يبدأ إجهاد المعدن. نوصي بتتبع عدد الدورات التشغيلية بعناية. يتيح لك ذلك جدولة عمليات استبدال الخرطوشة في الوقت المناسب قبل حدوث أي فشل.

مخاطر التنفيذ والحقائق التشغيلية

تمنع ممارسات التثبيت الصحيحة فشل المكونات المبكر. يجب عليك تثبيت هذه الصمامات في الاتجاه الصحيح، مما يضمن وصول التدفق دائمًا إلى أسفل المقعد. عندما ينغلق الصمام، فإن اتجاه التدفق المحدد هذا يخفف الضغط الزائد على النظام. يمنع ضغط السائل من الضغط بشكل مستمر على جدار المنفاخ الحساس. يؤدي تجاهل الفروق الدقيقة في اتجاه التدفق إلى تقليل العمر الافتراضي للمعدات بشكل كبير.

يتعامل المنفاخ المعدني بسهولة مع الضغط الخطي ولكنه يفشل بسرعة تحت قوى الالتواء. سيؤدي الإجهاد الالتوائي إلى قطع التلافيف المعدنية الرقيقة بسرعة. تستخدم التجميعات عالية الجودة تصميمات جذعية متخصصة غير دوارة لمكافحة هذه الثغرة الأمنية. يمنع دبوس التوجيه أو تكوين صامولة الجذع المحدد الجذع من الدوران أثناء ارتفاعه. يجب عليك التحقق من وجود هذه الميزة غير الدوارة لحماية المنفاخ من الالتواء المميت أثناء التشغيل اليدوي أو الآلي.

تشكل الوسائط القذرة أو الكاشطة خطرًا كبيرًا على الحواجز المعدنية الملتوية. يمكن أن تتجمع الجزيئات الصلبة بإحكام في طيات الأكورديون مع مرور الوقت. هذا التراكم يقيد الحركة. أثناء الضغط، يمكن للجسيمات المحاصرة أن تثقب الجدران المعدنية الرقيقة في النهاية. إذا كنت تخطط لاستخدام هذا الجهاز في خطوط غير نظيفة، فقم دائمًا بتركيب مرشح أعلى التيار. إن إزالة الحطام قبل وصوله إلى الصمام يحمي التجميع الداخلي ويحافظ على سلامة الختم.

منطق القائمة المختصرة والخطوات التالية للمشتريات

قم بتخصيص اختيار المكونات الخاصة بك بما يتناسب مع مخاطر السوائل المحددة الموجودة في خطك. دعونا نفحص سيناريوهين شائعين:

• الزيت الحراري / نقل الحرارة: إعطاء الأولوية لتصنيفات المواد ذات درجة الحرارة العالية. ابحث عن إمكانيات دورة الحياة الطويلة، حيث يتم تعديل هذه الخطوط بشكل متكرر للتحكم في درجات حرارة المنشأة.

• الكلور / الفوسجين (شديد السمية): يجب عليك إعطاء الأولوية لبنيات الختم الزائدة. اطلب مواد Hastelloy للحصول على أقصى قدر من المقاومة للتآكل. الإصرار على شهادات صارمة لضمان السلامة المطلقة.

قم بتقييم الموردين المحتملين بدقة باستخدام قائمة مرجعية تركز على الهندسة. اسأل البائعين الأسئلة التالية:

1. هل يقدمون نتائج اختبار تسرب الهيليوم الموثقة لكل وحدة يتم شحنها على حدة؟

2. هل اللب المعدني مُشكل مائيًا أم ملحوم الحواف؟ توفر الوحدات المشكلة مائيًا مقاومة فائقة للتعب. توفر الإصدارات الملحومة الحواف أطوال شوط أطول لأجسام الصمامات الأكبر حجمًا.

3. هل تتوفر مجموعات الخراطيش البديلة بعد البيع بسهولة في منطقتك المحددة لتقليل وقت التوقف عن العمل؟

اتخذ إجراءً فوريًا من خلال مراجعة سجلات الصيانة الحالية لديك. حدد مناطق الإصلاح عالية التردد في مصنعك. يمثل هؤلاء المتسربون المستمرون أفضل المرشحين الأوليين للترقية. اجمع بيانات P&ID الخاصة بك، بما في ذلك خصائص الضغط ودرجة الحرارة والوسائط. وأخيرًا، استشر مهندس صمامات مؤهلًا للبدء في تصميم خطة الانتقال.

خاتمة

يؤدي تحديد تصميم مختوم بالمنفاخ إلى تغيير الإستراتيجية التشغيلية لمصنعك بشكل أساسي. أنت تبتعد عن إدارة التسرب التفاعلية وتتبنى التخلص الاستباقي من الانبعاثات. ويضمن الحاجز المعدني المستمر بقاء السوائل الخطرة معزولة عن الغلاف الجوي.

إن تحقيق واقع ملائم وننسى يتطلب عملاً هندسيًا مقدمًا ودقيقًا. يجب عليك التأكد من تحديد الحجم الأولي الدقيق واختيار المواد بدقة. علاوة على ذلك، يجب أن تحافظ المرافق على فهم واضح لحدود الدورة لجدولة الصيانة الوقائية بدقة.

قم بمراجعة مواصفات الوسائط الحالية لديك لتحديد نقاط الضعف في المسار الخاص بك. اتصل بفريق المبيعات الفني الخاص بك اليوم لمناقشة متطلبات النظام المعقدة. يمكنك أيضًا تنزيل ورقة مواصفات الأبعاد التفصيلية لبدء عملية تخطيط منشأتك.

التعليمات

س: كم من الوقت يستمر المنفاخ الداخلي عادةً؟

ج: يختلف العمر الافتراضي حسب طول الشوط وضغط التشغيل ودرجة الحرارة. تتراوح التقييمات الصناعية القياسية من 3000 إلى 10000 دورة. يجب أن تحدد منحنيات تعب الشركة المصنعة جداول الاستبدال الدقيقة الخاصة بك.

س: هل يمكن إصلاح الصمام الكروي ذو الختم السفلي في حالة فشل المنفاخ؟

ج: نعم. يمكن عادةً استبدال مجموعة غطاء المحرك، بما في ذلك المنفاخ والساق الملحوم، كخرطوشة واحدة. وفي هذه الأثناء، تمنع التعبئة الثانوية من الجرافيت التسربات الجوية المباشرة.

س: لماذا يتم تحديد صمام من الحديد الزهر GG25 لأنظمة السوائل الحرارية بدلاً من الفولاذ المصبوب؟

ج: يوفر GG25 حلاً فعالاً للغاية من حيث التكلفة وسليمًا من الناحية الهيكلية لتطبيقات الزيت الحراري القياسية. إنه يعمل بشكل مثالي ضمن حدود الضغط ودرجة الحرارة المحددة للحديد الزهر، مما يتجنب تكاليف الهندسة الزائدة للفولاذ المصبوب.

س: هل ينطبق مبدأ "عدم التسرب" على مقعد الصمام أيضًا؟

ج: يشير مصطلح "التسرب الصفري" في هذا السياق إلى الانبعاثات الجوية (الخارجية) عبر الجذع. يعتمد تسرب المقعد الداخلي على تصميم المقعد ويخضع لمعايير منفصلة مثل API 598 أو FCI 70-2.
