صمام الكرة الأرضية ذو الزاوية DIN: التطبيقات الصناعية للبخار والزيت الساخن

إن تشغيل أنظمة البخار والزيت الحراري ذات درجة الحرارة العالية لا يترك أي هامش للخطأ فيما يتعلق بالتحكم في التدفق، وانخفاض الضغط، والانبعاثات الهاربة. عندما ترتفع درجات حرارة العمليات، فإن أي رابط ضعيف يمكن أن يعرض عمليات المصنع بأكملها للخطر بسرعة. غالبًا ما تتطلب الصمامات القياسية ذات النمط المستقيم أكواع أنابيب إضافية لتوجيه السائل بشكل صحيح. تعمل هذه التركيبات الإضافية على زيادة انخفاض الضغط النظامي، وتوسيع مساحة التثبيت، وإضافة نقاط تسرب غير ضرورية في كل شفة. ستواجه بسرعة مشكلة معقدة تتمثل في القيود المكانية والضعف الميكانيكي.

يعمل الصمام الكروي ذو الزاوية DIN على دمج إعادة توجيه التدفق والاختناق الدقيق في مكون واحد عالي الكفاءة. إنه يوجه الوسائط عالية السرعة بكفاءة مع الحفاظ على سلامة صارمة ضد التسرب. ومع ذلك، فإن تحديد الصمام الصحيح يتطلب مطابقة معايير المواد DIN لظروف العملية الدقيقة. سوف تتعلم كيفية تقييم ديناميكيات الموائع المعقدة، وتحديد الحدود الواقعية للمواد، واختيار ميزات الختم المهمة لتحسين تطبيق السوائل ذات درجة الحرارة العالية بأمان.

الوجبات السريعة الرئيسية

• كفاءة الأنابيب: تلغي الصمامات الكروية الزاوية الحاجة إلى تركيب مرفق بزاوية 90 درجة، مما يوفر المساحة ويقلل من انخفاض ضغط النظام بشكل عام.

• مواصفات التطبيق: تتطلب أنظمة البخار مقاومة قوية للتجويف وهبوط الضغط العالي، بينما تتطلب أنظمة الزيت الساخن سلامة صارمة ضد التسرب ضد التدوير الحراري.

• موثوقية المواد: يعتبر الفولاذ الكربوني 1.0619 هو المعيار المعتمد للتطبيقات القياسية ذات درجات الحرارة العالية، حيث يوفر تقييمات موثوقة لدرجة حرارة الضغط وفقًا لمواصفات DIN EN.

• التركيز على التنفيذ: يعد تقييم امتثال البائع، وتكوينات التعبئة (مثل أختام المنفاخ)، والوصول إلى الصيانة على المدى الطويل أمرًا بالغ الأهمية لوضع اللمسات الأخيرة على القوائم المختصرة للمشتريات.

تقليل إجهاد النظام: حالة الصمام الكروي الزاوي

غالبًا ما تعاني تخطيطات الأنابيب التقليدية من قيود مادية صارمة. يحتاج الصمام الكروي القياسي عادةً إلى كوع منفصل لتغيير اتجاه السائل. يجبر هذا المزيج السوائل من خلال التحولات الضيقة المتعددة في فترة قصيرة. ستواجه على الفور اضطرابًا متزايدًا، ومعدلات تآكل معدنية أسرع، وعملية تركيب أكثر تعقيدًا. تمثل كل شفة أو لحام إضافي نقطة فشل محتملة. وبمرور الوقت، تتحمل هذه التوصيلات الإضافية الضغط الاهتزازي، مما يزيد من عبء الصيانة لديك.

يوفر تصميم الجسم بزاوية 90 درجة حلاً هندسيًا أنيقًا. إنه يعمل كتركيب اتجاهي وجهاز تحكم دقيق في التدفق. يدخل السائل إلى الصمام ويدور بسلاسة عبر حجرة داخلية واحدة. يمكنك القضاء على المرفق الثانوي تماما. يقلل هذا النهج المبسط من الاضطرابات القاسية ويغير ديناميكيات الموائع الداخلية بشكل أساسي. يلاحظ المشغلون منحنيات تدفق أكثر سلاسة وانخفاض الاهتزازات الهيكلية أثناء تسلسل بدء التشغيل.

عندما تقارن الصمام الكروي الزاوي بتصميم نمط T القياسي، تصبح الفوائد الهيدروليكية واضحة. يواجه مسار التدفق الداخلي مقاومة أقل بكثير. يمكنك تحقيق معامل تدفق أعلى (Cv أو Kv) لنفس قطر الأنبوب بالضبط. الشفاه الأقل تعني مسارات تسرب محتملة أقل. ويعزز هذا التخفيض بشكل مباشر السلامة التشغيلية على المدى الطويل عبر شبكة الأنابيب بأكملها.

تتطلب تخطيطات الانزلاق الصناعي أقصى قدر من الكفاءة في المساحة. تحتوي هذه البيئات على العديد من المبادلات الحرارية والأدوات في آثار أقدام مقيدة للغاية. من خلال إزالة ثنيات الأنابيب الإضافية، يمكنك تقليل مساحة التثبيت الإجمالية بشكل كبير. يحصل المشغلون على وصول أفضل للصيانة الروتينية. يمكن للمهندسين تصميم مجموعات معدات أكثر إحكامًا وأكثر كفاءة دون المساس بقدرات التدفق.

تحديد صمام Steam Globe لتقليل انخفاض الضغط العالي

تتعامل أنظمة تقليل البخار مع القوى الداخلية الوحشية يوميًا. يؤدي خفض البخار عالي الضغط إلى توفير سرعة قصوى داخل خط الأنابيب. يمكن أن يتعرض السائل للوميض المفاجئ أثناء انتقاله عبر حدود الضغط. في الحالات الشديدة، تتشكل فقاعات التجويف العنيف وتنهار على الأسطح المعدنية الداخلية. إذا لم يتم التحقق من هذه الحقائق الديناميكية الحرارية، فإنها ستدمر بسرعة مكونات الأنابيب القياسية.

تظل دقة الاختناق هي خط الدفاع الأساسي ضد هذه القوى. يجب أن يتعامل تصميم القابس والمقعد الموجود داخل صمام كرة البخار مع البخار المشبع والمسخن جدًا في وقت واحد. يسمح الجسم ذو النمط الزاوي للقابس بتنظيم البخار المتوسع بشكل فعال. إنه يوزع انخفاض الضغط على مسار هبوطي أكثر سلاسة مقارنة بالصمامات المستقيمة القياسية. يمكنك تحقيق تعديل التدفق الدقيق حتى أثناء تغيرات الضغط الكبيرة.

تتطلب المعايير الهندسية بشكل صارم اختيارات مادية محددة هنا. لا يمكن للفولاذ الكربوني العاري أن يتحمل التجويف الطويل. يجب عليك تحديد مواد الكسوة الصلبة لحماية أسطح المقاعد. يؤدي تطبيق طبقة Stellite 6 (الوصول إلى صلابة 40-45 HRC تقريبًا) على القابس والمقعد إلى منع سحب الأسلاك. يحدث سحب الأسلاك عندما يقوم البخار عالي السرعة بقطع الأخاديد الصغيرة والمدمرة عبر واجهات الختم. تقاوم الحواف الصلبة هذا التآكل، مما يضمن إغلاق الصمام بإحكام على مدى آلاف دورات الاختناق.

التركيز على النتائج التشغيلية التي يمكن التنبؤ بها. أنت تريد تنظيمًا موثوقًا للضغط عبر رؤوس البخار وخطوط تفريغ الغلاية. من خلال مطابقة الزخرفة المقواة الصحيحة مع تصميم زاوية الجسم، يمكنك تمديد فترات الصيانة بشكل كبير. يعمل نظام البخار الخاص بك بكفاءة دون إيقاف تشغيل المصنع بشكل غير متوقع بسبب فشل المقعد المبكر.

أفضل الممارسات لتطبيقات Steam

• قم دائمًا بحساب انخفاض الضغط الدقيق للتأكد من أن مادة القطع يمكنها تحمل سرعة السائل المحددة.

• قم بتركيب محاصرة كافية في أعلى الصمام لإزالة المكثفات الضارة قبل أن تصطدم بالسدادة الداخلية.

• تأكد من أن حجم المشغل يوفر قوة دفع كافية لإغلاق القابس بشكل آمن ضد ضغط البخار المرتفع.

معايير الأداء لصمام الزيت الساخن الموثوق به

تشكل أنظمة السوائل الحرارية مخاطر صناعية فريدة وشديدة. الزيت الساخن مادة شديدة الانتشار. إنه يبحث بقوة عن أي مسار خروج مجهري عند تسخينه. في حالة حدوث انبعاثات هاربة من خلال ساق الصمام، فإنك تواجه مخاطر الحريق والسلامة بشكل فوري. يمكن أن يشتعل رذاذ الزيت الساخن تلقائيًا عند ملامسته للهواء عند درجات حرارة مرتفعة معينة. تملي السلامة دائمًا اختيارات التصميم والمكونات الخاصة بك هنا.

يضغط التدوير الحراري بشكل مستمر على التجميع الميكانيكي بأكمله. تتسبب التقلبات العالية في درجات الحرارة في تمدد المكونات المعدنية وتقلصها بشكل متكرر. تؤثر هذه الحركة المستمرة بشكل مباشر على سلامة جسم الصمام وتؤدي إلى تدهور مواد التعبئة الجذعية التقليدية. يمكن أن تضغط عبوات الجرافيت القياسية في النهاية أو تفقد مرونتها. وعندما يحدث ذلك، يتسرب السائل الحراري الخطير إلى الغلاف الجوي.

يجب عليك إعطاء الأولوية لترقيات منع التسرب أثناء مرحلة المواصفات. اختيار تكوينات الختم المتقدمة أمر غير قابل للتفاوض. يوفر تصميم الختم المنفاخ الحماية البيئية القصوى. يستخدم أنبوبًا معدنيًا على شكل الأكورديون ملحومًا مباشرة بالساق والجسم. وهذا يخلق حاجزًا ماديًا قويًا ضد السائل. عند إقرانه بحلقات التعبئة الثانوية المتقدمة من الجرافيت، يضمن صمام الزيت الساخن عدم التسرب.

يبقى الهدف الأساسي سلامة المشغل. يضمن الاختيار الصحيح للصمام الامتثال البيئي الصارم. أنت تمنع تمامًا فقدان السوائل الحرارية المكلفة والخطرة. تعمل إستراتيجية الختم القوية على الحفاظ على أمان منشأتك وتشغيل عملية الإنتاج الخاصة بك دون انقطاعات خطيرة.

الأخطاء الشائعة في أنظمة الزيت الساخن

• الاعتماد فقط على التعبئة القياسية للغدة بدون ختم منفاخ للسوائل العضوية ذات درجة الحرارة العالية.

• تجاهل معدلات التمدد الحراري للمعادن المختلفة عند اختيار جسم الصمام ومواد القطع.

• عدم تنفيذ جدول الفحص الروتيني لصندوق التعبئة الثانوي الموجود أعلى المنفاخ.

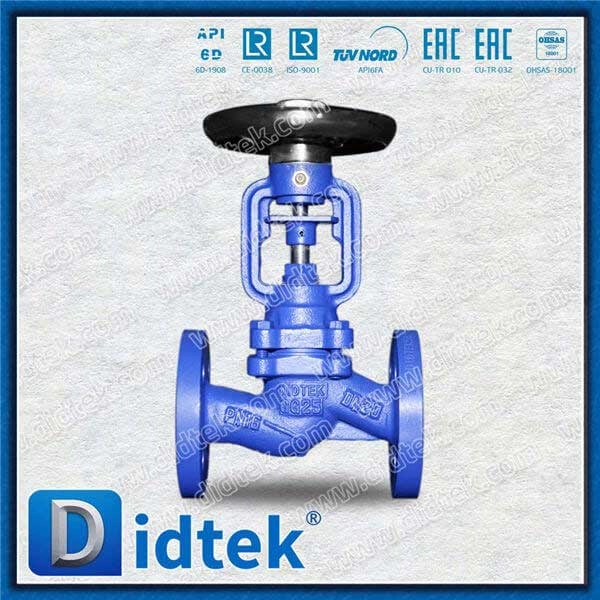

تقييم صمام DIN القياسي: دور 1.0619 من الفولاذ الكربوني

تعتمد المنشآت الأوروبية ومقاولو EPC العالميون بشكل كبير على المعايير الهندسية الموحدة. إنها تتطلب بشكل صارم صمامًا قياسيًا DIN لضمان التوافق عبر الحدود. إن الاعتماد على تقييمات الحافة EN 1092-1 والأبعاد القياسية وجهًا لوجه يزيل التخمين الخطير من تصميم المصنع. يمكنك استبدال الأجزاء بسلاسة أثناء عمليات إيقاف التشغيل دون تعديل الأنابيب الموجودة.

يجب علينا أن نفحص بعناية المواد المحددة المستخدمة في هذه الأطر القياسية. يعمل بمثابة الصمام الفولاذي الكربوني 1.0619 العمود الفقري الموثوق به للعمل في درجات الحرارة العالية. هذه المادة هي المعادل الأوروبي لـ ASTM A216 WCB. إنه يوفر خصائص ميكانيكية ممتازة، بما في ذلك قوة الشد العالية، ومقاومة الصدمات، وقابلية اللحام الموثوقة للغاية لحلقات الأنابيب الصناعية.

أنت بحاجة إلى فهم واضح للحدود التشغيلية الواقعية. تعمل المادة 1.0619 بشكل جيد للغاية ضمن غلاف حراري محدد. اعتمادًا على فئة الضغط المحددة، فإنه يتعامل بشكل مريح مع درجات الحرارة المستمرة التي تصل إلى حوالي 400 درجة مئوية (750 درجة فهرنهايت). ضمن هذا النطاق، فإنه يحافظ على السلامة الهيكلية الصلبة دون تشوه مفاجئ تحت الضغط.

ومع ذلك، يجب أن تعرف بالضبط متى تقوم بتحديث المواد الخاصة بك. إذا تم تطبيق بخار معين أو زيت ساخن بشكل مستمر فوق 400 درجة مئوية، فإن الفولاذ الكربوني يفقد قوة الخضوع بسرعة. في هذه المرحلة الانتقالية، يجب أن تتقدم إلى سبائك الفولاذ. توفر مواد مثل 1.7357 (أي ما يعادل ASTM A217 WC6) مقاومة الزحف اللازمة للبيئات الحرارية الشديدة.

عتبات درجة حرارة المواد القياسية

مخاطر التنفيذ ومنطق القائمة المختصرة للموردين

إن اختيار مكون التحكم الاتجاهي المثالي لا يهم إلا إذا قمت بتثبيته بشكل صحيح. يمثل اتجاه التثبيت مخاطر التنفيذ الأكثر شيوعًا والأكثر ضررًا. تتطلب هذه الوحدات محاذاة صارمة لاتجاه التدفق. يجب عليك تحديد ما إذا كان يجب أن يدخل السائل تحت السدادة أو فوق السدادة. يساعد التدفق الموجود أسفل القابس في الاختناق الدقيق ويحمي العبوة من الضغط المباشر. يساعد التدفق فوق القابس على الإغلاق بإحكام في سيناريوهات الإغلاق ذات الضغط العالي. يؤدي التثبيت العكسي إلى ثرثرة داخلية عدوانية، وضعف الختم، وفشل ميكانيكي سريع.

يشكل توافق التشغيل تحديًا ماديًا كبيرًا آخر. تتلاءم الهياكل ذات النمط الزاوي مع مساحات الزوايا الضيقة، لكن المشغلات الآلية تتطلب خلوصًا علويًا كبيرًا. يجب عليك حساب حدود المساحة بعناية في النماذج ثلاثية الأبعاد. غالبًا ما تتطلب المحركات الهوائية أو الكهربائية نير تثبيت ضخم. تتطلب قطرات الضغط العالي مشغلات أكبر للتغلب على قوى الدفع الداخلية الهائلة. تحقق دائمًا من حدود التخليص المادي قبل الشراء.

إن تطوير معايير القائمة المختصرة الذكية يحمي الجدول الزمني لمشروعك وميزانيته. يجب عليك تقييم البائعين بناءً على مقاييس صارمة يمكن التحقق منها بدلاً من ادعاءات التسويق الأساسية.

1. وثائق يمكن التحقق منها: اطلب تقارير اختبار المواد DIN/EN الشاملة. يجب عليك الحصول على شهادات EN 10204 3.1 لإثبات أصل المادة، والتركيب الكيميائي، والمعالجة الحرارية المناسبة.

2. خيارات التخصيص: ابحث عن مدى توفر ملفات تعريف القطع المخصصة ومجموعات التعبئة. المطابقة الدقيقة للتطبيق تمنع حدوث أعطال ميكانيكية مبكرة.

3. سجل مسار الاختبار: قم بمراجعة السجل الموثق للبائع من خلال اختبار درجات الحرارة العالية. تثبت شهادات مثل API 624 أو ISO 15848-1 قدرتها على الحد من الانبعاثات الهاربة بفعالية إلى مستويات PPM الصارمة.

خاتمة

يعد اختيار صمام التحكم الاتجاهي الصحيح بمثابة تمرين مستمر لتخفيف المخاطر الجسدية. يمكنك تقليل قطرات الضغط المدمرة والسرعات الضارة في خطوط البخار المشبعة. أنت تمنع بفعالية التسربات شديدة الخطورة والقابلة للاحتراق في حلقات الزيت الساخن الحساسة. تحدد هذه القرارات الهندسية مستوى السلامة والكفاءة الأساسيين للبنية التحتية للأنابيب بالكامل.

نحن ننصح المهندسين بشدة بمحاذاة ملفات تعريف الضغط ودرجة الحرارة الدقيقة بعناية. قم بتعيين هذه المتغيرات المحددة مباشرةً مقابل إمكانيات الفولاذ الكربوني 1.0619 قبل الانتهاء من أي مواصفات شراء. تعرف على أسقف درجات الحرارة الخاصة بك وقم بالترقية عن طيب خاطر إلى سبائك الفولاذ عندما تتطلب معلمات العملية ذلك.

لا تخمن حسابات التدفق أو متطلبات دفع المحرك. استشر مباشرة مع متخصصي المبيعات الفنيين لإجراء مراجعة شاملة لحجم السوائل. اطلب ورقة بيانات هندسية مفصلة ونموذج CAD ثلاثي الأبعاد دقيقًا لدمج الوحدة بشكل مثالي في تخطيط الانزلاق المحدد الخاص بك.

التعليمات

س: ما هي درجة حرارة التشغيل القصوى لصمام الفولاذ الكربوني 1.0619؟

ج: بموجب حدود DIN EN القياسية، يعمل الفولاذ الكربوني 1.0619 عادةً بأمان حتى 400 درجة مئوية (750 درجة فهرنهايت). يعتمد الحد الأقصى الدقيق بشكل كبير على تصنيف فئة الضغط المحددة. إذا تجاوزت العملية بشكل مستمر 400 درجة مئوية، فيجب عليك الانتقال إلى سبائك الصلب مثل 1.7357 (WC6) للحفاظ على السلامة الميكانيكية ومنع تشوه الزحف.

س: هل يحتوي الصمام الكروي الزاوي على انخفاض ضغط أقل من الصمام الكروي المستقيم؟

ج: نعم، بشكل عام. ومن خلال الجمع بين الدوران بزاوية 90 درجة وآلية الاختناق في جسم واحد موحد، فإنه يلغي الحاجة إلى مرفق أنبوب خارجي. يعمل مسار التدفق الداخلي المبسط هذا على تقليل الاضطراب وتحسين معامل التدفق الإجمالي (Cv/Kv) بشكل كبير مقارنةً بالصمام المستقيم المثبت بمسامير بتركيبة كوع منفصلة.

س: هل يمكن أتمتة هذه الصمامات للتحكم في التدفق؟

ج: نعم. وهي متوافقة تمامًا مع المحركات الهوائية والكهربائية الحديثة. ومع ذلك، يجب عليك حساب قوة الدفع المطلوبة بعناية. تخلق قطرات الضغط العالي قوى تصاعدية داخلية كبيرة. يجب أن يكون حجم المشغل الخاص بك مناسبًا للتغلب على هذه القوى وتوفير تعديل تدفق دقيق ومستقر دون الصيد.

س: لماذا يوصى في كثير من الأحيان بختم المنفاخ لتطبيقات الزيت الساخن؟

ج: يمثل الزيت الساخن خطرًا كبيرًا على الحرائق والسلامة البيئية إذا تسرب. يوفر ختم المنفاخ حاجزًا معدنيًا مستمرًا ملحومًا مباشرة بالساق. ويضمن صفر انبعاثات الهاربة. إنه يدير بسهولة التمدد الحراري السريع دون أن يتحلل، ويتفوق تمامًا على حلقات تعبئة جذع الجرافيت القياسية تحت الضغط الحراري.
