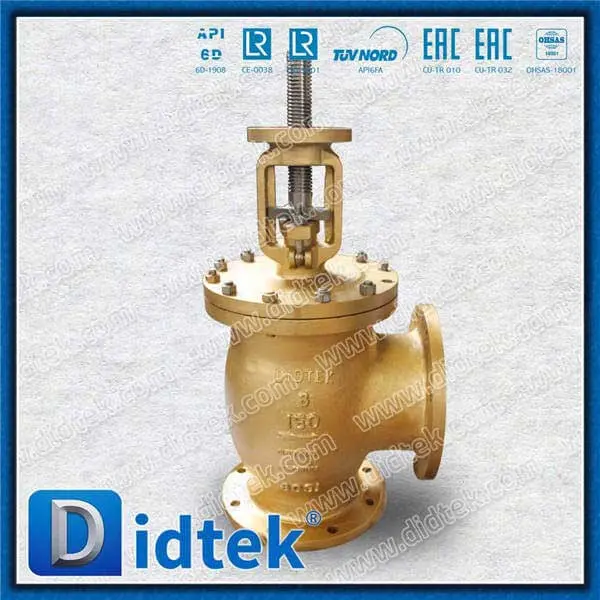

صمام الكرة الأرضية DIN DN125 PN40: كيفية اختيار القطر الكبير

يتطلب تحديد صمام لأنظمة السوائل الصناعية بصيرة ودقة فنية جادة. إن إدارة زخم السوائل العالية وأحمال الضغط الكبيرة عند 40 بار ليست مهمة بسيطة. أنت أيضًا تواجه حدودًا صارمة للانبعاثات الهاربة التي تنظمها المعايير البيئية الحديثة. عند الارتقاء إلى مواصفات DN125 PN40، تتضخم هذه الحقائق الهندسية بشكل هائل. في التطبيقات ذات القطر الكبير، يؤدي تمزق الجزء السفلي أو فشل الجلوس إلى إيقاف تشغيل الخط بشكل كارثي على الفور تقريبًا. تؤدي مثل هذه الإخفاقات حتماً إلى مخاطر بيئية شديدة وخسائر هائلة في الإنتاج. أنت بحاجة إلى مكونات موثوقة للغاية للحفاظ على العمليات آمنة وثابتة تحت الضغط الشديد. توفر هذه المقالة إطار عمل فني محايد للمشتريات الصناعية. سنساعدك على تقييم ووضع قائمة مختصرة للصمامات الخوار عالية الأداء لأنظمة السوائل الصناعية المهمة لديك. تابع القراءة لإتقان المعلمات الدقيقة اللازمة لتحقيق الموثوقية على المدى الطويل والأداء الخالي من التسرب.

الوجبات السريعة الرئيسية

• يتطلب الصمام الخوار DN125 منفاخًا متعدد الطبقات للتعامل مع طول الشوط الممتد دون المساس بعمر الدورة.

• مواصفات المواد مهمة: توفر الصمامات الخوار 1.0619 (الفولاذ المصبوب) التوازن الأمثل للمرونة الحرارية والسلامة الهيكلية لتصنيفات PN40.

• يجب أن يمتد التحقق من امتثال الصمام الكروي القياسي لمعايير DIN إلى ما هو أبعد من الأبعاد وجهاً لوجه ليشمل اختبار تسرب الهيليوم الموثق وضمانات دورة إجهاد المنفاخ.

• يتطلب تحديد حجم الصمام الكروي ذو القطر الكبير حسابات دقيقة لمعامل التدفق (Cv/Kv) لتجنب انخفاض الضغط المفرط المتأصل في هندسة الصمامات الكروية.

التحديات الهندسية للصمام الكروي ذو القطر الكبير

تأطير مشكلة الأعمال

يؤدي الارتقاء إلى حجم DN125 إلى تضخيم المخاطر التشغيلية بشكل كبير. تواجه مسافات السكتة الدماغية المتزايدة لفتح منفذ الصمام بالكامل. يصبح عزم الدوران العالي ضروريًا نظرًا لمساحة السطح الهائلة للقرص. يؤدي اضطراب التدفق الأكبر أيضًا إلى معاقبة مكونات الصمام الداخلية على هذا المقياس. يقوم بدفع الصمام الكروي ذو القطر الكبير السائل بشكل طبيعي عبر مسار متعرج على شكل حرف S. تخلق هندسة التدفق المعقدة هذه تغيرات كبيرة في السحب والاهتزاز والضغط الموضعي.

منفاخ التعب في السكتات الدماغية الكبيرة

يضع الرفع المطلوب لمقعد DN125 ضغطًا ميكانيكيًا هائلاً على الجزء السفلي المعدني. تعمل السكتة الدماغية الممتدة على ضغط وتوسيع الهندسة الالتفافية بشكل متكرر. لا يمكنك الاعتماد على البدائل الملحومة أحادية الطبقة في هذه السيناريوهات. تفشل التصميمات أحادية الطبقة قبل الأوان في ظل مثل هذه الإزاحات الكبيرة لأنها تركز الضغط. بدلاً من ذلك، يجب عليك تحديد منفاخ متعدد الطبقات ومُشكل مائيًا للأقطار الكبيرة. يعمل البناء متعدد الطبقات على توزيع الضغط الميكانيكي بالتساوي عبر عدة طبقات معدنية رفيعة. يضمن هذا التصميم المتقدم أن يتحمل الجزء السفلي آلاف دورات التشغيل دون أن يتمزق.

تخفيف انخفاض الضغط

تتسبب الصمامات الكروية بطبيعتها في حدوث انخفاضات أعلى في الضغط مقارنةً بتصميمات البوابة أو الكرة. تغير الوسائط اتجاهها مرتين داخل جسم الزهر. لضمان بقاء كفاءة النظام سليمة، يجب على المهندسين تحديد قيم Kv المقبولة بدقة. بالنسبة لوحدة DN125 التي تعمل عند PN40، يستهدف المهندسون عادةً قيمة Kv تتراوح بين 200 إلى 250. ويختلف هذا قليلاً اعتمادًا على تصميم المنفذ الداخلي المحدد. الحساب الدقيق يمنع فقدان الطاقة المفرط عبر نظام الضخ. إذا تجاهلت حسابات Kv، فسوف تستهلك مضخاتك طاقة زائدة فقط للحفاظ على معدلات التدفق الأساسية.

معايير التقييم للصمام الكروي ذو الختم السفلي (إطار عمل STAMP)

يستخدم المهندسون إطار عمل STAMP لتأهيل الصمام الكروي ذو الختم السفلي بشكل منهجي . فهو يضمن لك معالجة كل متغير تشغيلي مهم قبل الانتهاء من أمر الشراء.

الحجم والسكتة الدماغية (S)

يجب عليك تقييم متطلبات السفر الخطي بعناية. تأكد من أن غطاء رفع الصوت عاليًا يستوعب تمامًا الوضع المفتوح أثناء الحد الأقصى للتدفق. إذا كان الغلاف قصيرًا جدًا، فإن الجزء السفلي يعاني من ضرر شديد نتيجة الضغط. يؤدي الضغط الزائد إلى تشويه التلافيف بشكل دائم وإتلاف الذاكرة المرنة للمعدن. وهذا يحد بشدة من عمر التعب ويسبب تسربًا مبكرًا.

درجة الحرارة والتمدد الحراري (T)

غالبًا ما تواجه أنظمة المعالجة تحولات حرارية مفاجئة أثناء مراحل بدء التشغيل أو إيقاف التشغيل. يجب عليك تقييم مدى تأثير هذه التغييرات على اللحام من الأسفل إلى الجذع. يؤدي التشغيل عند ضغط 40 بار إلى تفاقم هذا الضغط الهيكلي. يمكن أن يؤدي التمدد الحراري غير المتساوي إلى كسر اللحامات السفلية بسهولة. تؤدي مثل هذه الكسور إلى انبعاثات هاربة فورية. أنت بحاجة إلى مواد مطابقة لمعدلات التمدد الحراري المماثلة لمنع قص اللحام.

التطبيق والتشغيل (أ)

حدد متطلبات التحكم اليدوي مقابل التحكم الآلي مبكرًا. يتطلب القرص مقاس 125 مم الذي يواجه الضغط التفاضلي PN40 قوة ميكانيكية كبيرة للإغلاق بإحكام. غالبًا ما تتطلب العجلات اليدوية مشغلي تروس إضافيين على هذا النطاق لحماية المشغلين من الإصابة. يجب أن تولد المحركات الهوائية أو الكهربائية الآلية عزم دوران هائل. إنهم بحاجة للتغلب على فارق 40 بارًا دون التوقف في منتصف الطريق خلال الشوط.

توافق الوسائط (M)

قم دائمًا بتقييم سرعة السوائل ومحتوى الجسيمات قبل المواصفات. تعمل تصميمات رفع الصوت عاليًا بشكل جيد للغاية في التعامل مع البخار النظيف والزيت الحراري والمواد الكيميائية الخطرة. ومع ذلك، فهي غير مناسبة تمامًا للوسائط أو الملاط شديدة الكشط. تتجمع الجسيمات الصلبة بسهولة في التلافيف الضيقة الموجودة في الأسفل. وهذا يقيد الحركة الخطية ويسحق الطبقات المعدنية أثناء التشغيل. قم دائمًا بتثبيت مصافي المنبع إذا كانت الوسائط تحتوي على مواد صلبة معلقة.

سلامة الضغط (P)

تأكد من توافق سمك الجدار القياسي PN40 عبر جسم الصمام بأكمله. يتطلب التصميم الموثوق به أيضًا وجود غدة تعبئة احتياطية ثانوية في غطاء المحرك. إذا تمزق الجزء السفلي المعدني الأساسي، فإن تعبئة الجرافيت هذه تعمل بمثابة أداة آمنة من الفشل. يمنع الوسائط السامة أو ذات درجة الحرارة العالية من الهروب إلى البيئة. لا تشتري صمامات تفتقر إلى ختم الأمان الثانوي هذا.

اختيار المواد: تحديد الصمام الخوار 1.0619

إن اختيار المعادن المناسبة يحدد طول عمرك التشغيلي. يبرز الصمام الخوار 1.0619 باعتباره المعيار الصناعي المطلق للتطبيقات الأوروبية عالية الضغط.

لماذا 1.0619 (WCB Cast Steel)

تمثل المادة 1.0619 فولاذًا مصبوبًا عالي الجودة وفقًا للمعيار DIN EN 10213. وهو يوفر توازنًا ممتازًا بين قوة الخضوع والمرونة الحرارية. يتعامل هذا الفولاذ المصبوب مع ارتفاع الضغط المفاجئ دون عناء. إنه يحافظ على السلامة الهيكلية الصارمة عند درجات حرارة التشغيل المستمرة حتى 400 درجة مئوية. لقد أثبت تفوقه إلى حد كبير على الفولاذ الكربوني القياسي عند نشره في بيئات شديدة الضغط. يضمن تركيبها الكيميائي الموحد نتائج لحام وتصنيع يمكن التنبؤ بها.

منفاخ المعادن

لا تفترض أن منفاخ 304SS القياسي سيكون كافيًا للخدمة الصناعية. على الرغم من أنه مناسب للمهام الخفيفة، إلا أن 304SS يقع ضحية للتشقق الناتج عن التآكل الإجهادي بسرعة. يجب عليك مقارنة هذه المادة الأساسية بالسبائك المتقدمة. يضيف استخدام 316Ti التيتانيوم لتحقيق ثبات أفضل في درجات الحرارة المرتفعة. تمنع سبائك Hastelloy أو Inconel التشقق الناتج عن الكلوريد في التيارات الكيميائية القاسية. يؤدي تحديد المكون الفعلي أدناه بشكل صحيح إلى حمايتك من حالات الفشل الكارثية المبكرة. تحدد المادة أدناه عادة دورة الحياة الحقيقية للوحدة بأكملها.

تصلب القطع

يتسبب البخار عالي الضغط والزيت الحراري في سحب شديد للأسلاك وإزعاج المقاعد المعدنية العارية. يجب عليك حماية أسطح الجلوس المهمة هذه لضمان الإغلاق المحكم. نوصي بشدة بتحديد Stellite gr. 6 أو ما يعادله من مادة صلبة على كل من المقعد والقرص. هذا التراكب المصنوع من سبائك الكوبالت والكروم يقاوم التآكل والتآكل الميكانيكي. إنه يضمن إغلاقًا محكمًا للفقاعات حتى بعد آلاف العمليات عالية السرعة.

التحقق من صمام الكرة الأرضية القياسي DIN الأصلي

تفصل الشهادة المناسبة بين الصمامات الهندسية المتميزة والصمامات المقلدة ذات المستوى المنخفض. يجب أن يجتاز الحقيقي الصمام الكروي القياسي DIN عمليات تدقيق صارمة وموثقة قبل مغادرة المصنع.

الامتثال الأبعاد

أولا، التحقق من الهندسة الخارجية بدقة. مرجع مرجعي DIN EN 1092-1 لضمان أبعاد الحافة وأنماط الحفر الصحيحة. بعد ذلك، تحقق من الطول وجهًا لوجه وفقًا لمواصفات DIN EN 558-1. تستخدم معظم تطبيقات PN40 أبعاد السلسلة 1. يضمن الالتزام الصارم أن يتناسب الصمام الجديد بشكل مثالي مع شبكة الأنابيب الحالية لديك. وهذا يمنع فرق الصيانة من تطبيق ضغوط ميكانيكية خطيرة لمحاذاة الشفاه.

اختبارات وتدقيق الشهادات

لا تقبل صمامًا يعتمد على الأبعاد وحدها. أنت بحاجة إلى تقارير اختبار غير قابلة للتفاوض لإثبات النزاهة الداخلية. اطلب المستندات التالية:

• معيار تسرب المقعد: نتائج اختبار Demand API 598 أو DIN EN 12266-1. يجب أن تتحقق هذه من عدم وجود تسرب (المعدل أ) في المقعد المعدني.

• شهادة الانبعاثات الهاربة: تتطلب الامتثال لمعايير ISO 15848-1. وهذا يثبت أن التجميع أدناه يمنع المركبات العضوية المتطايرة من الهروب بنجاح.

• تحديد المواد الإيجابية (PMI): طلب تقارير PMI رسمية. وهذا يؤكد التركيب الكيميائي الدقيق لجسم الزهر 1.0619 ومواد الزخرفة الداخلية.

مخاطر التنفيذ وحقائق الصيانة

حتى أفضل المعدات تفشل قبل الأوان إذا تم تركيبها بشكل غير صحيح. يجب أن تفهم القيود المادية لمعدات الأنابيب الثقيلة.

قيود اتجاه التثبيت

يحمل بهذا الصمام الكروي السفلي DIN الحجم الضخم حدود توجيه محددة. يجب عليك عادةً تثبيته مع وضع ساق التشغيل عموديًا. يؤدي وضعه أفقيًا إلى ترهل القرص الثقيل ومجموعة الجذع تحت الجاذبية. يؤدي هذا إلى تآكل موضعي غير متساوٍ في التلافيف السفلية الدقيقة وآليات توجيه الجذع. يؤدي التثبيت الأفقي إلى تقصير عمر الجهاز بسرعة وإبطال ضمانات الشركة المصنعة.

دعم الوزن والأنابيب

يزن الصمام الفولاذي المصبوب DN125 PN40 أكثر بكثير من صمام عزل الضغط المنخفض القياسي. لا يمكنك الاعتماد على الأنابيب المجاورة لحمل هذا الوزن المعلق الضخم. تحديد وتثبيت دعامات الأنابيب الميكانيكية المناسبة مباشرة أسفل جسم الصمام أو بالقرب منه. الدعم الهيكلي المناسب يمنع الإجهاد الشديد للشفة. كما أنه يزيل التشوه الميكانيكي بمرور الوقت، والذي يؤدي إلى حدوث تسربات خارجية.

توقعات دورة الحياة

يجب علينا تقديم افتراضات شفافة فيما يتعلق بجداول الصيانة. نعم، لا تحتاج مجموعة رفع الصوت عاليًا إلى الصيانة فيما يتعلق بالتشحيم، ولكنها تظل جزءًا من التآكل الميكانيكي. تؤدي كل دورة ضغط إلى إرهاق المعدن الرقيق قليلًا. عادةً ما يوفر الخوار عالي الجودة ومتعدد الطبقات معدلًا أساسيًا لدورة الحياة يبلغ حوالي 10000 ضربة كاملة. تتبع تردد تشغيل مصنعك بعناية. يجب عليك التخطيط للاستبدال الاستباقي قبل الوصول إلى الحد الأقصى للدورة لتجنب انفجار سوائل العملية المفاجئ وغير المتوقع.

منطق القائمة المختصرة: قائمة مراجعة RFQ للمشتريات

تحتاج فرق الشراء إلى إطار عمل منطقي قائم على البيانات لمقارنة العطاءات بدقة. استخدم قائمة المراجعة الفنية هذه لتنظيم طلبات عرض الأسعار (RFQ) الخاصة بك.

طلب إثبات الأداء

لا تستقر على كتيبات خط الإنتاج المعممة أو المواد التسويقية. يجب عليك طلب بيانات دورة التعب التجريبية لتصميم DN125 المحدد. يتصرف الصمام الخوار DN125 بشكل مختلف تمامًا تحت الحمل عن إصدار DN50 الأصغر. تتغير معدلات الزنبرك وتوزيع الإجهاد بشكل كبير مع زيادة الأقطار. احصل على بيانات الاختبار الدقيقة لفئة الحجم 125 مم للتحقق من ادعاءات المتانة.

إمكانية التتبع

تعمل إمكانية تتبع المواد على تخفيف المخاطر الشديدة لسلسلة التوريد والسلامة. الإصرار على شهادات المواد EN 10204 Type 3.1 كشرط أساسي. أنت بحاجة إلى هذه الشهادات لجميع أجزاء الصب المحتوية على الضغط ومجموعة رفع الصوت الداخلية نفسها. تضمن هذه الوثائق أن المسبك اتبع إرشادات معدنية صارمة أثناء الصب والتزوير.

قدرات البائع

تقييم مرافق الاختبار الداخلية للشركة المصنعة قبل توقيع العقد. هل يمكنهم إجراء قياس الطيف الكتلي للهيليوم في الموقع؟ هل لديهم منصات اختبار هيدروستاتيكية مصنفة أعلى بكثير من حدود PN40؟ البائعون الذين يختبرون منتجاتهم بدقة يقدمون موثوقية فائقة. غالبًا ما يقدم الاختبار الخارجي نقاطًا عمياء لمراقبة الجودة.

إجراءات الخطوة التالية

عند مقارنة عروض الأسعار من العديد من الشركات المصنعة الأوروبية أو العالمية، قم ببناء مصفوفة تقييم فني صارمة. وزن العوامل التالية بشكل كبير:

1. تم التحقق من بيانات دورة حياة التعب الخاصة بأحجام DN125 الكبيرة.

2. اكتمال وأصالة شهادة المواد EN 10204 3.1.

3. وجود مؤكد لألواح ستالايت الصلبة على كسوة المقاعد.

4. وضوح ودقة التوثيق الهندسي لمعامل التدفق (Kv).

خاتمة

يتطلب اختيار معدات التحكم الصحيحة في السوائل موازنة عمر كلال المنفاخ، وسلامة المواد 1.0619، والامتثال الصارم لأبعاد DIN. لا يترك صمام الضغط العالي ذو القطر الكبير أي مجال على الإطلاق للتخمين أو قطع الزوايا. تظل المنفاخ المائي متعدد الطبقات، والمرونة الحرارية التي تم التحقق منها، والصلابة المناسبة أمرًا بالغ الأهمية لتحقيق النجاح التشغيلي. إن فقدان أي من هذه العناصر يضمن الفشل المبكر.

نوصي بشدة بإعطاء الأولوية للموردين الذين يقدمون بيانات الاختبار الدقيقة. اختر الشركات المصنعة التي تقدم ضمانات شفافة لدورة الحياة بدلاً من تلك التي تتنافس فقط على تكاليف الوحدة الأولية المنخفضة. غالبًا ما تخفي الصمامات الرخيصة منفاخًا أحادي الطبقة ومواد مقاعد رديئة خلف الطلاء الجديد. ستكلف هذه الوحدات الرخيصة منشأتك بشكل كبير أثناء إيقاف التشغيل غير المجدول.

اتخذ إجراءات استباقية لحماية خطوط العمليات الهامة لديك. استشر مهندسي المبيعات الفنيين ذوي الخبرة اليوم. قم بإرسال معلمات النظام الدقيقة الخاصة بك، بما في ذلك أنواع السوائل والضغوط القصوى وتقلبات درجة الحرارة، لحسابات Kv وعزم الدوران المخصصة. إن القيام بذلك يضمن أن المواصفات النهائية الخاصة بك تضمن السلامة على المدى الطويل، والامتثال التنظيمي، واستمرارية التشغيل السلسة.

التعليمات

س: ما هي دورة الحياة النموذجية للصمام الخوار DN125 عند PN40؟

ج: يوفر التصميم المتميز متعدد الطبقات عادةً خطًا أساسيًا يبلغ 10000 دورة كاملة من الفتح إلى الإغلاق في ظل الظروف القياسية. ومع ذلك، فإن التشغيل في درجات حرارة الذروة (تقترب من 400 درجة مئوية) أو التعرض لصدمات حرارية متكررة سوف يقلل من هذا العمر الافتراضي. ننصح بتسجيل تكرار التشغيل وجدولة الصيانة الاستباقية بالقرب من علامة 8000 دورة.

س: هل يمكنني استخدام صمام رفع الصوت عاليًا 1.0619 للزيت الحراري ذو درجة الحرارة العالية؟

ج: نعم، الفولاذ المصبوب 1.0619 مناسب جدًا لتطبيقات الزيت الحراري حتى 400 درجة مئوية. يجب عليك التأكد من أن الجزء السفلي الداخلي يستخدم مادة عالية الجودة مثل 316Ti أو Inconel، بدلاً من 304SS القياسي، للحفاظ على السلامة الهيكلية في ظل الحرارة الشديدة.

س: كيف يمكن مقارنة البعد وجهًا لوجه للصمام الكروي القياسي DIN مع ASME/API؟

ج: تتبع صمامات DIN المعيار EN 558-1 (عادةً السلسلة 1 لـ PN40)، بينما تتبع صمامات ASME/API ASME B16.10. نادرا ما تتطابق هذه الأبعاد. لا يمكنك تبديل صمام ASME مباشرة إلى نظام أنابيب DIN دون إجراء تعديلات واسعة النطاق على الأنابيب واستبدال الحواف.

س: ماذا يحدث إذا تمزق الجزء السفلي من صمام PN40؟

ج: تتميز صمامات رفع الصوت عالي الجودة بوجود غدة تعبئة جرافيت ثانوية في غطاء المحرك. إذا تمزق الخوار المعدني، فإن غدة التعبئة هذه تعمل بمثابة تكرار أمان بالغ الأهمية. فهو يحتوي مؤقتًا على الوسائط المضغوطة، مما يمنع التسربات الجوية الخطيرة حتى تتمكن من إغلاق الخط بأمان.
