صمام الكرة مرتكز الدوران المبرد للغاز الطبيعي المسال: -196 درجة مئوية دليل الخدمة

في معالجة ونقل الغاز الطبيعي المسال، يؤدي فشل الصمام عند -196 درجة مئوية إلى انبعاثات هاربة كارثية. تؤدي هذه الإخفاقات إلى مخاطر فورية على السلامة وتوقف المنشأة عن العمل بشكل باهظ. في حين أن الصمامات العائمة تكفي في كثير من الأحيان لخطوط الضغط المنخفض الأصغر حجمًا، فإن تطبيقات الغاز الطبيعي المسال ذات الضغط العالي والكبيرة تتطلب حلولًا أكثر قوة بشكل ملحوظ. إنها تتطلب الاستقرار الميكانيكي للصمام الكروي المبرد لتحمل الضغط التشغيلي الشديد. لا تستطيع التصميمات القياسية ببساطة التعامل مع الانكماش الحراري الشديد وهبوط الضغط العالي الموجود في هذه الأنظمة المعقدة. يوفر هذا الدليل لمهندسي الأنابيب وفرق المشتريات إطارًا صارمًا قائمًا على الأدلة. سوف تتعلم بالضبط كيفية تقييم صمام خدمة الغاز الطبيعي المسال وتحديده وإدراجه في قائمة مختصرة لبيئات لا ترحم -196 درجة مئوية. نحن نستكشف المزايا الميكانيكية وآليات السلامة المهمة وبروتوكولات الاختبار الصارمة لضمان عمليات آمنة تمامًا ويمكن التنبؤ بها.

الوجبات السريعة الرئيسية

• ضرورة مرتكز الدوران: تمتص تصميمات الكرة الثابتة ضغط الخط من خلال عمود مرتكز الدوران، مما يمنع الاحتكاك المفرط على المقاعد السفلية ويضمن عزم دوران تشغيل يمكن التنبؤ به في درجات الحرارة المبردة.

• ميزات السلامة الهامة: تشمل الإضافات الإلزامية لأي صمام -196 درجة أغطية ممتدة (لحماية تعبئة الجذع من التجمد) وآليات تخفيف ضغط التجويف الأوتوماتيكية.

• استراتيجية الصيانة: تهيمن التكوينات الأولية على مشاريع الغاز الطبيعي المسال واسعة النطاق نظرًا لقدرتها على الصيانة المباشرة، مما يقلل بشكل كبير من فترات إغلاق المصنع.

• التحقق من صحة البائع: تتطلب القائمة المختصرة الموثوقة إثباتًا للاختبار المبرد (على سبيل المثال، BS 6364) باستخدام النيتروجين السائل والتحقق من الامتثال للانبعاثات الهاربة.

لماذا تتطلب عمليات الغاز الطبيعي المسال عند -196 درجة مئوية مرتكز الدوران على التصميمات العائمة

تعتمد الصمامات العائمة القياسية بطبيعتها على ضغط الخط لدفع الكرة الداخلية إلى المقعد السفلي. وفي خطوط الغاز الطبيعي المسال ذات الضغط العالي، تصبح آلية التصميم المحددة هذه مسؤولية خطيرة. يولد الضغط الخطي العالي قوة دفع هائلة. تسبب هذه القوة الثابتة سحقًا سريعًا للمقعد، وتآكلًا سريعًا للبوليمر، وارتفاعًا غير متوقع في عزم الدوران. عندما ينغلق أحد الصمامات أثناء حالة الطوارئ، تواجه المنشأة بأكملها مخاطر تشغيلية ومخاطر سلامة شديدة.

تعمل الميزة الميكانيكية لمرتكز الدوران على حل هذه الديناميكية الخطيرة بشكل أساسي. يقوم المهندسون بتصميم هذه الصمامات بأعمدة علوية وسفلية. إنهم يثبتون الكرة جسديًا في مكانها. يمتص التصميم الهيكلي لمرتكز الدوران ضغط الخط الهائل الذي يتم توجيهه مباشرة إلى جسم الصمام. إنه يعزل المقاعد السفلية تمامًا عن الضغط الميكانيكي المفرط. ونظرًا لأن المقاعد لا تتحمل حمل خط الأنابيب بالكامل، يصبح حجم المشغل قابلاً للتنبؤ به تمامًا. يمكنك تقليل مخاطر فشل النظام الآلي بشكل كبير أثناء عمليات إيقاف التشغيل الطارئة (ESD). يضمن الموثوق به للغاز الطبيعي المسال الصمام الكروي استجابة أنظمة السلامة لديك على الفور.

علاوة على ذلك، فإن حقائق الختم ثنائي الاتجاه تملي خيارات تصميم صارمة. تستخدم تصميمات مرتكز الدوران مقاعد مستقلة محملة بنابض. تحافظ هذه النوابض المتخصصة على اتصال ثابت وموحد بسطح الكرة. يسمح هذا التكوين الميكانيكي بختم عالي الفعالية للأعلى والأسفل في وقت واحد. يمكنك تحقيق إغلاق موثوق ومحكم للفقاعات بغض النظر عن اتجاه التدفق. إن انخفاض الضغط المفاجئ لا يؤثر على سلامة الختم في نظام الأنابيب.

أبعاد التقييم الأساسية للصمام الكروي ذو درجة الحرارة المنخفضة

إن اختيار المواد يفرض بقاء مكونات خطوط الأنابيب على قيد الحياة في البرد القارس. يؤدي البرد الشديد إلى تقليص معادن الكربون القياسية بسرعة. يجب عليك تحديد الفولاذ المقاوم للصدأ الأوستنيتي بشكل حصري مثل CF8M أو CF3M. تحافظ هذه السبائك على ليونتها الهيكلية وتمنع بشكل فعال التقصف الخطير الناتج عن درجات الحرارة المنخفضة. تفشل الحلقات المطاطية القياسية بشكل كارثي في ​​هذه الظروف. تفقد مرونتها تمامًا وتتحطم عند درجة حرارة أقل من -50 درجة مئوية. ولذلك، يجب عليك تحديد أختام شفة البوليمر الهندسية. توفر هذه الأختام المنشطة إحكامًا ديناميكيًا موثوقًا به عبر التدرج الحراري بأكمله. عند شراء صمام كروي ذو درجة حرارة منخفضة ، تحقق من جميع شهادات المواد بدقة.

تنقسم تكوينات المقاعد عادةً إلى فئتين رئيسيتين. يجب عليك الاختيار بين المقاعد الناعمة والمعدنية على أساس نقاء السوائل.

• المقاعد الناعمة (PCTFE/Kel-F): توفر هذه البوليمرات إغلاقًا ممتازًا محكم الفقاعات من الدرجة السادسة. إنها مثالية لتدفقات الغاز الطبيعي المسال النظيفة بشكل استثنائي. ومع ذلك، يمكن أن يؤدي حطام خطوط الأنابيب أو خبث اللحام أو القشور إلى خدش البوليمرات الناعمة بسهولة. الخدوش تهدد الختم على الفور.

• المقاعد المعدنية إلى المعدنية: هذه ضرورية للغاية للخدمات الكاشطة أو الأنظمة التي تحتوي على جسيمات. إنها تتطلب تغليفًا صارمًا ودقيقًا في المصنع. يجب عليك وضع توقعات هندسية واقعية فيما يتعلق بمعدلات التسرب المقبولة. يعد عدم التسرب الكامل أمرًا صعبًا للغاية عند -196 درجة مئوية مع المقاعد المعدنية.

تتضمن متطلبات غطاء المحرك الممتد الفيزياء الحرارية الأساسية. يجب عليك إبقاء صندوق الحشو، ومواد التغليف، والمشغل بعيدًا بأمان عن المنطقة المبردة. غطاء المحرك الممتد يخلق عمود غاز عازل أساسي. ترتفع الأبخرة إلى هذا العمود وتسخن قبل أن تصل إلى القمة. تمنع هذه الميزة البسيطة والحاسمة التعبئة الجذعية من تجميد المواد الصلبة. إنه يضمن التشغيل الموثوق والمستمر دون الارتباط الناتج عن الجليد.

يعتبر التجويف الذاتي بمثابة ميزة غير قابلة للتفاوض وذات أهمية بالغة للسلامة. يتوسع الغاز الطبيعي المسال السائل المحبوس بسرعة لأنه يمتص الحرارة المحيطة ويتبخر. يجب أن يتضمن الصمام -196 درجة مقاعد متخصصة محملة بنابض. تقوم هذه المقاعد الذكية تلقائيًا بتهوية ضغط التجويف الزائد وإعادته إلى خط الأنابيب العلوي. بدون هذه الآلية التلقائية لتخفيف الضغط، يمكن أن تؤدي الغازات المتوسعة إلى تمزق جسم الصمام بالكامل بشكل كارثي.

عائد الاستثمار في دورة الحياة: الصمامات الكروية ذات المدخل العلوي والجانبي للغاز الطبيعي المسال

يوجد تصميمان هيكليان أساسيان للعزل المبرد. نقوم بتقييم فئات الحلول هذه استنادًا بشكل صارم إلى جدوى الصيانة ووزن التركيب والكفاءة التشغيلية على المدى الطويل. يؤثر اختيار الهيكل الهيكلي المناسب على جداول تشغيل منشأتك بشكل كبير.

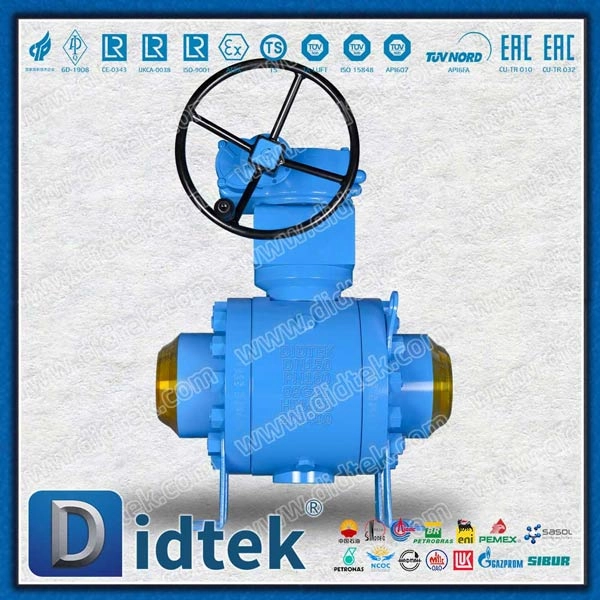

توفر تصميمات المدخل الجانبي (قطعتين/ثلاث قطع) سمات مميزة لأقسام خطوط الأنابيب المحددة.

• الايجابيات: أنها تتطلب نفقات رأسمالية أولية أقل بكثير (CAPEX). تتميز بوزن إجمالي أخف. وهذا يُترجم إلى تركيب أولي أسهل وأسرع في صالات الأنابيب الضيقة.

• السلبيات: يجب على فرق الصيانة إزالتها بالكامل من خط الأنابيب لإجراء أي إصلاحات داخلية. تتطلب عمليات استبدال المقعد أو الكرة قطع اللحامات أو فك الشفاه الثقيلة. يؤدي هذا إلى زيادة وقت توقف المنشأة بشكل كبير أثناء نوافذ الصيانة.

تمثل تصميمات Top-Entry معيار الصناعة لمرافق الإنتاج واسعة النطاق.

• الإيجابيات: أنها تسمح بالصيانة المضمنة في الموقع. يقوم الفنيون ببساطة بإزالة غطاء غطاء المحرك العلوي. يمكنهم بعد ذلك استخراج مجموعة الكرة والمقعد بالكامل عموديًا. يمكنك تحقيق ذلك دون قطع جسم الصمام من خطوط الأنابيب الملحومة.

• السلبيات: أنها تحمل تكلفة شراء أولية أعلى. يعتبر صب الجسم المكون من قطعة واحدة أثقل بكثير. كما أنها تتطلب بصمة مكانية رأسية أكبر لإزالة الاستخراج.

توضح مصفوفة القرار التالية استراتيجية النشر الأمثل لكلا النوعين من التصميم.

مصفوفة مقارنة تكوين الصمام

نحن نوصي بشدة بتكوينات الإدخال العلوي لخطوط أنابيب الغاز الطبيعي المسال الملحومة بتناكب ومعدات المسار الحرج. يجب عليك حجز نماذج الإدخال الجانبي للخطوط الفرعية ذات الحواف أو التي يسهل الوصول إليها أو الأصغر حجمًا.

مخاطر التنفيذ وتركيب الصمامات الكروية المبردة

تمثل الصدمة الحرارية خطرًا كبيرًا أثناء تشغيل النظام. يحدث تسرب الشفة بشكل متكرر أثناء مرحلة التهدئة المبردة الأولية. تتقلص معادن الأنابيب المختلفة بشكل غير متساوٍ مع انخفاض درجات الحرارة إلى -196 درجة مئوية. يجب عليك تنفيذ إجراءات عزم الدوران الباردة الصارمة. اتبع هذه الخطوات المحددة للتخفيف من التسريبات الخطيرة:

1. قم بإجراء تسلسل عزم الدوران الأولي لدرجة الحرارة المحيطة باتباع أنماط النجوم القياسية.

2. أدخل السائل المبرد ببطء للتحكم في التدرج الحراري عبر الحافة.

3. اسمح لجسم الصمام بالكامل ومجموعة الحافة بالوصول إلى الحد الأدنى من درجة حرارة التشغيل.

4. قم بتنفيذ الإجراء النهائي للعزم البارد لمراعاة الحد الأقصى لانكماش المواد.

يتطلب العزل وتكامل الصندوق البارد اهتمامًا دقيقًا بالتفاصيل. ممارسات العزل غير السليمة تسمح بدخول الرطوبة في الغلاف الجوي. تتكثف هذه الرطوبة وتتجمد بسرعة. فهو يسبب تراكمًا خطيرًا للجليد حول الأجزاء المتحركة المهمة. يمكن للثلج الصلب قفل ساق التشغيل بسهولة. ويمكن أيضًا أن يؤدي ذلك إلى إتلاف لوحة التنقيط الواقية بشكل دائم. تأكد من قيام فرق التثبيت لديك بتنفيذ تكامل الصندوق البارد المحكم الإغلاق لمنع أي تعرض للغلاف الجوي.

يحدد اتجاه التثبيت نجاح أنظمة الحماية الحرارية لديك. تعتمد أغطية المحرك الممتدة بالكامل على مساحة بخار وظيفية. يجب عليك عادةً تثبيتها في نطاق 45 درجة من الوضع العمودي المستقيم. هذا التوجه الصارم يحافظ على عمود الغاز العازل سليمًا. إنه يحمي بشكل فعال غدة التعبئة من ملامسة السوائل شديدة البرودة. أي انحراف شديد عن الوضع الرأسي يسمح للغاز الطبيعي المسال السائل بالوصول إلى العبوة، مما يضمن فشل الصمام الكروي المبرد .

منطق القائمة المختصرة: فحص الشركة المصنعة لصمام خدمة الغاز الطبيعي المسال

تتطلب القائمة المختصرة للموردين الموثوقين إجراء اختبارات صارمة والتحقق من الامتثال. لا تعتمد أبدًا على نماذج التصميم النظرية وحدها. اطلب أدلة قوية وتجريبية لمعايير الصناعة المعترف بها. ابحث عن شهادات الاختبار المبردة الرسمية BS 6364 أو Shell MESC SPE 77/200. تأكد من قيام البائع بإجراء اختبارات الغمر الموضعية للنيتروجين السائل (-196 درجة مئوية) بشكل روتيني على دفعات الإنتاج الخاصة به. ويجب عليهم قياس معدلات تسرب الهيليوم الداخلي والخارجي بدقة. ويجب عليهم إجراء هذه الاختبارات الحاسمة مباشرة أمام مفتشين معتمدين من طرف ثالث.

تعتبر شفافية سلسلة التوريد وإمكانية تتبع المواد أمرًا حيويًا بنفس القدر. يجب عليك أن تطلب بشكل صارم تقارير اختبار المواد الكاملة (MTRs) لكل مكون يحتوي على الضغط. التحقق من أصول الصب محددة بدقة. يزيل هذا التحقق الدؤوب المخاطر الهائلة لاستخدام الفولاذ المسامي وغير المتوافق. تؤدي المصبوبات الرديئة مباشرة إلى شقوق دقيقة وفشل هيكلي كارثي تحت الضغط الشديد المبرد.

حدد إجراءات الخطوة التالية بوضوح عند إشراك الشركات المصنعة. لا تقبل ببساطة عرض أسعار عام. قم بتوجيه فريق المشتريات الخاص بك لطلب وثائق فنية محددة ومفصلة. اطلب رسومات الترتيب العام الشاملة (GA). طلب تقارير عينة اختبار المبردة الفعلية من مشاريع سابقة مماثلة. اطلب قيمًا مفصلة للغاية لمعامل التدفق (CV). تضمن عملية الفحص الدقيقة هذه حصولك على حل مصمم حقًا.

خاتمة

يظل اختيار الصمام المبرد الموثوق به ممارسة أساسية في تخفيف المخاطر التشغيلية. إن الانكماش الحراري الشديد، وتآكل المقعد الذي لا مفر منه، وضرورة الصيانة المضمنة يجب أن تحدد المواصفات الهندسية النهائية الخاصة بك. إعطاء الأولوية للاستقرار الميكانيكي قبل كل شيء عند التعامل مع الغاز الطبيعي المسال.

نحن نحث المشترين على الموازنة بعناية بين النفقات الرأسمالية المقدمة وحقائق الصيانة طويلة المدى. غالبًا ما تبدو التكلفة الأولية للتصميمات عالية المستوى مرتفعة. ومع ذلك، فإنه يتضاءل بالمقارنة مع التكلفة الباهظة لقطع الصمامات الملحومة من خط الغاز الطبيعي المسال النشط والمربح للغاية. يؤدي توقف المصنع إلى محو أي وفورات في المشتريات الأولية بسرعة.

لا تترك مشروعك الكبير القادم للصدفة. شجع فرقك الهندسية على طلب الاستشارات الفنية في وقت مبكر من مرحلة التصميم. قم بتنزيل قائمة مرجعية مفصلة ومتوافقة مع المعايير لضمان فحص كل معلمة بدقة لمشروع الغاز الطبيعي المسال القادم.

التعليمات

س: ما هو الحد الأدنى لدرجة الحرارة للصمام الكروي القياسي للغاز الطبيعي المسال؟

ج: الحد الأدنى للتقييم هو -196 درجة مئوية (-320 درجة فهرنهايت). وهذا بمثابة المعيار العالمي للتعامل مع النيتروجين السائل والغاز الطبيعي المسال. يتطلب تحقيق هذا التصنيف من الشركات المصنعة استخدام مواد هيكلية محددة من الأوستنيتي، مثل CF8M، إلى جانب المقاعد الناعمة المتينة المصنوعة من PCTFE لمنع التحطم.

س: لماذا يلزم وجود ساق ممتد لصمام -196 درجة؟

ج: يشكل الجذع الممتد عمود غاز عازلًا بالغ الأهمية فوق خط السائل. تمنع مساحة البخار هذه فعليًا البرد الشديد من الانتقال إلى أعلى الجذع المعدني. وبدون ذلك، فإن التعبئة الجذعية والمشغل الآلي سوف يتجمدان، مما يسبب عطلًا ميكانيكيًا كاملاً.

س: ما هو الفرق بين صمام الكرة المبردة DBB وDIB؟

ج: يرمز DBB إلى Double Block and Bleed، باستخدام مقاعد أحادية الاتجاه تمنع الضغط من أطراف الأنابيب. DIB تعني العزلة المزدوجة والتسييل، وتتميز بمقاعد ثنائية الاتجاه تُغلق من كلا الاتجاهين. يؤثر هذا الاختلاف بشكل كبير على كيفية تصميم المهندسين لآليات تخفيف التجويف.

س: كيف يدير الصمام المبرد ضغط التجويف المحبوس؟

ج: إنه يدير الضغط باستخدام مقاعد ذات تأثير المكبس الفردي (SPE). هذه المقاعد المصممة هندسيًا محملة بنابض ميكانيكيًا. عندما يتبخر الغاز الطبيعي المسال المحبوس ويتمدد، تسمح النوابض للمقاعد بالانثناء تلقائيًا. يؤدي هذا إلى تنفيس الضغط الزائد الخطير بأمان إلى خط أنابيب المنبع.
