صمام الكرة مرتكز الدوران المعدني: كيفية اختيار درجة الحرارة المرتفعة

يؤدي فشل الصمامات في مصافي البتروكيماويات ومحطات توليد الطاقة إلى مخاطر مالية ومخاطر تتعلق بالسلامة هائلة. تواجه خطوط أنابيب الخدمة الشديدة ضغطًا شديدًا وإجهادًا حراريًا كل يوم. وسرعان ما تصبح المعدات الرديئة مسؤولية خطيرة في ظل هذه الظروف القاسية. إن البنى التقليدية ذات المقاعد الناعمة والعائمة لها حدود لا يمكن إنكارها. تذوب المواد البوليمرية أو تشوه أو تنبثق عند تعرضها للحرارة الشديدة. يؤدي هذا التدهور الجسدي إلى إضعاف الختم الحرج على الفور. علاوة على ذلك، تعتمد الكرة العائمة القياسية بشكل كبير على ضغط الخط. يؤدي الضغط إلى تحويل الكرة إلى أسفل ويثقل كاهل المقعد بشكل كبير. كخيار معماري نهائي للخدمة الصناعية القاسية. يبرز لقد قمنا بتصميم هذا الدليل الشامل ليحدد متطلباتك الفنية الدقيقة. سوف تكتشف كيفية تحديد المعلمات الدقيقة اللازمة للتشغيل الموثوق به للغاية. سوف نستكشف خيارات المواد الهيكلية، ومعايير التسرب الصناعية، والطلاءات الأساسية الصلبة. الصمام الكروي ذو المقعد المعدني

الوجبات السريعة الرئيسية

• عادة ما تفشل المقاعد الناعمة عند درجة حرارة أعلى من 260 درجة مئوية (500 درجة فهرنهايت)؛ تعد التصميمات ذات المقاعد المعدنية إلزامية لدرجات الحرارة القصوى المستمرة.

• يمنع تركيب مرتكز الدوران الكرة من سحق المقعد السفلي تحت الضغط العالي والتمدد الحراري.

• تتطلب المواصفات الصحيحة مطابقة الطلاءات الصلبة (مثل كربيد التنجستن والستيلايت) مع خصائص الكشط ودرجة الحرارة الخاصة بالوسائط المحددة.

• إن الامتثال لمعايير التسرب الدقيقة (على سبيل المثال، ANSI/FCI 70-2 Class V أو VI) واختيار المواد الهيكلية (المزورة مقابل المصبوبة) يفرض موثوقية طويلة المدى.

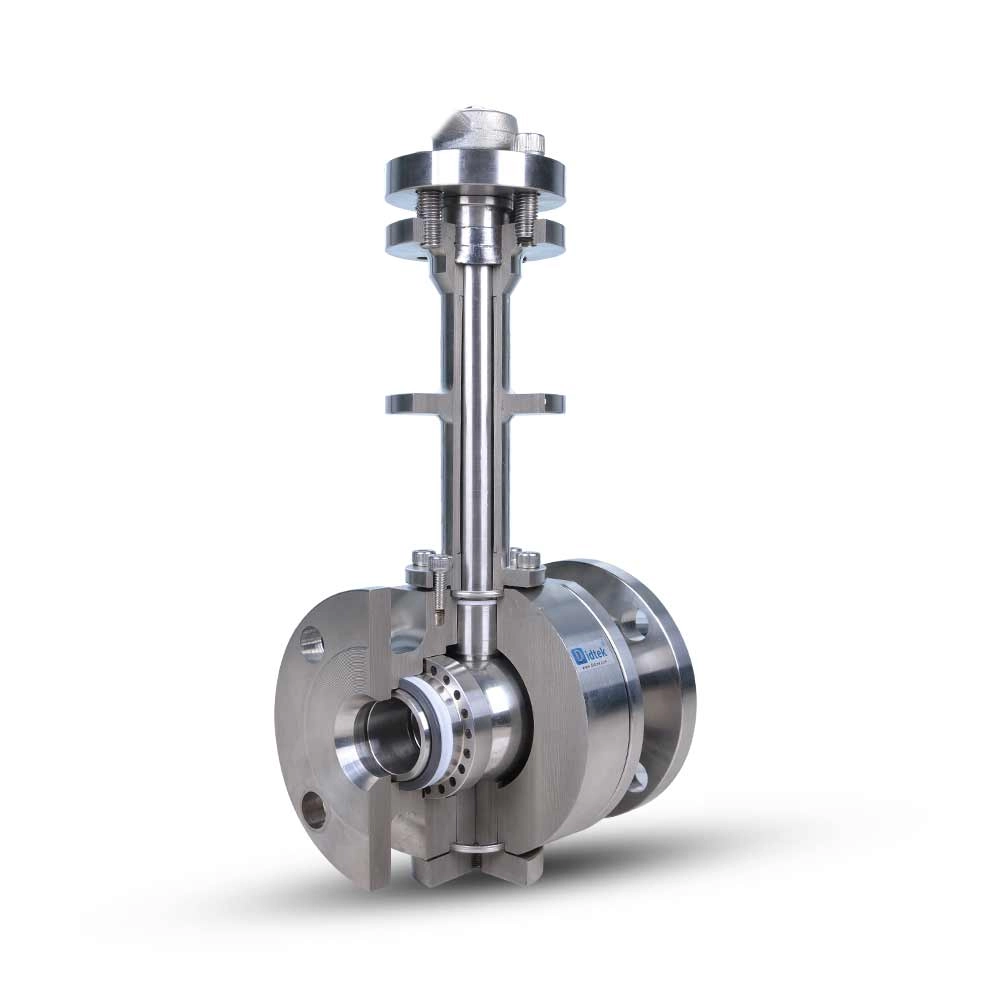

لماذا تتطلب درجات الحرارة القصوى تصميمًا مرتكزًا معدنيًا

عند إدارة خطوط أنابيب صناعية شديدة الخطورة، يشكل التدهور الحراري السريع تهديدًا مستمرًا وشديدًا. تعتمد المقاعد الناعمة القياسية على البوليمرات مثل PTFE أو RTFE أو PEEK. تعمل هذه المواد بشكل مثالي في البيئات المحيطة القياسية. ومع ذلك، فإنها تفقد سلامتها الهيكلية بسرعة فوق 260 درجة مئوية (500 درجة فهرنهايت). تؤدي الحرارة العالية إلى تليينها أو ذوبانها أو بثقها فعليًا خارج منطقة الختم تحت الضغط. يؤدي تحلل البوليمر هذا إلى انفجارات كارثية أو تسرب شديد في اتجاه مجرى النهر. لا يمكنك ببساطة المخاطرة بهذه الإخفاقات غير المتوقعة في المعالجة الكيميائية الخطرة أو توليد البخار.

يجب علينا أيضًا أن نفحص بعناية القوى الميكانيكية المؤثرة أثناء التشغيل. يعتمد تصميم الكرة العائمة بشكل كامل على ضغط السائل عند المنبع. يدفع الضغط الكرة بقوة نحو المقعد السفلي لإنشاء ختم مؤقت. أضف حرارة شديدة إلى هذه المعادلة الميكانيكية، وستتوسع الكرة الكروية. يؤدي التمدد الحراري المشترك ودفع الضغط العالي إلى زيادة التحميل على حلقة المقعد بشدة. يؤدي هذا إلى أضرار مادية دائمة وفشل فوري للنظام.

تعمل ميزة مرتكز الدوران على حل هذا الكابوس الميكانيكي بشكل مباشر. يقوم جذع مرتكز الدوران السفلي القوي بتثبيت الكرة بإحكام في مكانها. إنه يمتص ضغط الخط الهائل الموجه مباشرة إلى جسم الصمام الثقيل. تدور الكرة بحرية حول محورها دون أن تتحرك باتجاه مجرى النهر. يحمي هذا التصميم الهندسي المقعد من التآكل الزائد والسحق الحراري. إنه يضمن عزم إغلاق ثابت وسهل التحكم. بالنسبة للبيئات التي تتطلب إدارة الضغط والحرارة بشكل متزامن، يظل الصمام الكروي مرتكز الدوران هو متطلبك الأساسي غير القابل للتفاوض.

معايير التقييم الأساسية للصمام الكروي ذو درجة الحرارة العالية

يتطلب اختيار المناسب لدرجات الحرارة المرتفعة الصمام الكروي اهتمامًا صارمًا بالتفاصيل الهيكلية الداخلية. يجب عليك تقييم علم المعادن الأساسي، وتفاوتات التسرب الدقيقة، والميكانيكا الداخلية الديناميكية.

مواد الجسم الأساسية والبناء

يقوم المصنعون ببناء أجسام الصمامات باستخدام طرق الصب أو الحدادة. تكلف الأجسام المصبوبة أقل مقدمًا ولكنها تحمل مخاطر تشغيلية متأصلة. غالبًا ما تترك عملية صب السائل مسامية مجهرية أو انكماشًا أو فراغات في الجدار المعدني. تتوسع هذه العيوب الخفية بعنف تحت الصدمة الحرارية الشديدة، مما يتسبب في فشل مفاجئ وخطير للقذيفة.

نوصي بشدة باختيار صمام معدني مزور للتطبيقات الشديدة. يتميز الفولاذ المطروق ببنية حبيبية موحدة ومضغوطة للغاية. يقضي تماماً على المسامية الداخلية والفراغات المخفية. يوفر هذا الهيكل الكثيف مقاومة فائقة للصدمات الحرارية الشديدة والضغط الميكانيكي لخطوط الأنابيب. يعتمد اختيارك للسبائك عالية الحرارة بشكل كامل على عتبة الحرارة المحددة لديك:

• الفولاذ الكربوني (A105): يمكن الاعتماد عليه في العمليات الصناعية المعتدلة التي تصل درجة حرارتها إلى 425 درجة مئوية (800 درجة فهرنهايت).

• الفولاذ المقاوم للصدأ (F304 / F316): يوفر مقاومة ممتازة للتآكل في البيئات التي تصل درجة حرارتها إلى 538 درجة مئوية (1000 درجة فهرنهايت).

• إنكونيل أو مونيل: ضروري للغاية للبيئات الحرارية الشديدة التي تتجاوز 800 درجة مئوية (1470 درجة فهرنهايت).

التسامح فئة التسرب

غالبًا ما يسيئ المشترون فهم معدلات التسرب المقبولة في تطبيقات الخدمة الشديدة. بشكل طبيعي إغلاقًا محكمًا للفقاعات. لا يحقق تتوافق البوليمرات الناعمة بسهولة مع سطح الكرة المنحني. ببساطة، لا يمكن للمكونات المعدنية أن تنثني أو تتشوه بنفس الطريقة. الصمام الكروي المعدني

يجب عليك تحديد التسرب المقبول بوضوح بناءً على أهمية العملية. يحدد معيار الصناعة ANSI/FCI 70-2 هذه الحدود بدقة رياضية. يتضمن اختبار الفئة الخامسة مياهًا عالية الضغط ويسمح بحد أدنى من القطرات في الدقيقة. تمثل الفئة السادسة أعلى مستوى مطلق للأختام المعدنية. فهو يسمح فقط بعدد محدود ومحدود للغاية من فقاعات الهواء في الدقيقة. حدد الفئة السادسة إذا كان طلبك يتضمن غازات سامة أو مواد كيميائية متطايرة أو لوائح بيئية صارمة.

آليات المقعد المحملة بنابض

يتمدد المعدن بشكل كبير عند تسخينه. ينكمش بسرعة عندما يبرد. يؤدي هذا التدوير الحراري المستمر إلى إحداث فوضى في المكونات الداخلية الساكنة. إذا ظل المقعد جامدًا، فإن التمدد الحراري سوف يؤدي إلى تشويش الكرة بإحكام. وعلى العكس من ذلك، فإن التبريد السريع سوف يخلق فجوات مجهرية ويسبب تسربات فورية.

تعمل المقاعد الديناميكية المزودة بزنبرك على منع سيناريوهي الفشل. يقوم المهندسون بتركيب نوابض Inconel أو Belleville للخدمة الشاقة خلف المقاعد المعدنية. تحافظ هذه النوابض على اتصال مستمر وثابت بين المقعد والكرة في جميع الأوقات. إنها تمتص التمدد الجسدي خلال الارتفاعات الهائلة في درجات الحرارة. يقومون باستمرار بدفع المقعد للأمام أثناء فترات التبريد المفاجئة. يضمن هذا الإجراء الديناميكي ختمًا موثوقًا به بغض النظر عن التقلبات الحرارية السريعة.

اختيار الطلاءات الصلبة للكرة والمقعد

يؤدي احتكاك المعدن العاري بقوة مع المعدن العاري إلى حدوث احتكاك هائل. هذا الاحتكاك يولد حرارة موضعية شديدة. سوف يتجمد المعدنان بسرعة ويخدشان ويرتبطان معًا بشكل دائم. يجب عليك تطبيق طلاءات متخصصة صلبة لمنع هذا التآكل السريع. تعمل هذه الطلاءات المحددة على حماية الأسطح المصممة بدقة وإطالة العمر التشغيلي.

تقييم تقنيات الطلاء للصمام الكروي الصلب

يعتمد الأداء الميداني للصمام الكروي ذو المقعد الصلب بشكل كبير على المعالجة السطحية المختارة. غالبًا ما يقوم الفنيون بتطبيق ذلك عبر الرش الحراري HVOF (وقود الأكسجين عالي السرعة). يجب عليك مطابقة كيمياء الطلاء مع كشط الوسائط ودرجة الحرارة القصوى. قم بمراجعة خيارات التكنولوجيا أدناه.

مخطط مقارنة الطلاء الصلب

عملية اللف

إن تطبيق طلاء السطح السميك ليس سوى خطوة التصنيع الأولى. يجب على الشركة المصنعة أن تتطابق تمامًا مع مجموعة الكرة والمقعد قبل التجميع. يقوم الفنيون بإجراءات مصنعية دقيقة تسمى اللف. يقومون بطحن الكرة المطلية والمقاعد معًا باستخدام معجون الماس الصناعي. وهذا يضمن مظهر سطحي مطابق بنسبة 100% عبر شريط الختم بأكمله. لا يمكنك تبادل هذه المكونات لاحقًا في الحقل. تظل مجموعة متطابقة بشكل دائم لضمان سلامة الختم المطلقة.

مخاطر التنفيذ: إدارة الربط الحراري والغليان

حتى أغلى المعدات يمكن أن تفشل إذا تجاهلت مخاطر التنفيذ على مستوى النظام. يجب عليك إدارة الربط الحراري وتراكم الحطام الكاشط وأحمال التشغيل الثقيلة بشكل استباقي.

التخفيف من الارتباط الحراري

تؤدي الارتفاعات المفاجئة في درجات الحرارة إلى خلق ظاهرة خطيرة للغاية تُعرف باسم الارتباط الحراري. تتوسع الكرة الكروية عادةً بشكل أسرع من جدار الجسم الخارجي السميك. إذا كانت تفاوتات المصنع شديدة للغاية، فإن الكرة المتوسعة تنغلق بعنف على المقاعد. تصبح الوحدة غير صالحة للعمل تمامًا.

يمكنك منع ذلك عن طريق تحديد تفاوتات التصنيع الصحيحة مقدمًا. ناقش معدلات التدفئة الدقيقة مع الفريق الهندسي. سيقومون بتصميم فجوات التمدد الحراري المخصصة لاستيعاب هذا التحول. علاوة على ذلك، يجب عليك التأكد من أنها تستخدم مواد داخلية مطابقة للحرارة. من الناحية المثالية، يجب أن يمتلك الجذع والكرة والجسم معاملات متطابقة تقريبًا للتمدد الحراري.

اعتبارات خاصة بالوسائط

تملي الوسائط السائلة ملف تعريف المقعد الدقيق الذي تحتاجه. تتطلب الغازات ذات درجة الحرارة العالية شريط إغلاق واسع وسلس بشكل استثنائي. تخترق الغازات الخدوش المجهرية بسهولة، لذلك يجب أن يظل تشطيب السطح خاليًا من العيوب.

تمثل السوائل اللزجة أو الملاط المحمل بالجسيمات تحديًا مختلفًا تمامًا. تنحصر الجزيئات الصلبة بين الكرة والمقعد أثناء الدوران. وهذا يدمر الطلاء الصلب باهظ الثمن بمرور الوقت. يجب عليك طلب مقاعد مكشطة متخصصة لهذه التطبيقات القاسية. تعمل الحافة الأمامية الحادة لمقعد الكاشطة على إزالة الحطام فعليًا. فهو ينظف سطح الكرة بشكل فعال في كل مرة تدور فيها.

تحجيم التشغيل

يؤدي الاتصال من المعدن إلى المعدن إلى توليد احتكاك دوراني عالي بشكل لا يصدق. وبالتالي، تتطلب هذه الأنظمة عزم دوران تشغيل أعلى بكثير من الطرازات ذات المقاعد الناعمة. سيؤدي تقليل حجم المحرك الهوائي أو الكهربائي إلى شل نظامك الآلي تمامًا. اتبع هذه الخطوات الحاسمة عند تحديد حجم المحركات الثقيلة:

1. احسب عزم الدوران الأساسي المطلوب عند الحد الأقصى لضغط التشغيل المطلق.

2. أضف معامل الاحتكاك المحدد الناتج عن الطلاء الصلب الذي اخترته.

3. عامل في عزم الدوران الانفصالي الهائل المطلوب بعد أن تظل المعدات في وضع الخمول في ظل حرارة عالية.

4. قم بتوسيع اختيار المشغل النهائي بهامش أمان كبير يتراوح من 30% إلى 50%.

وضع قائمة مختصرة لشريك الصمام الخاص بك والخطوات التالية

يتطلب شراء معدات الخدمة الشديدة بذل العناية الواجبة الهندسية على نطاق واسع. يجب عليك التحقق من بيانات اعتماد الشركة المصنعة بعمق قبل التوقيع على طلبات الشراء. يؤدي فشل مراقبة الجودة في هذا القطاع الحيوي إلى كوارث على مستوى المصنع.

التحقق من المعايير

يجب أن يلتزم المورد المعتمد بشكل صارم بأطر الصناعة المعترف بها عالميًا. تأكد من أنهم يحملون شهادات API 6D النشطة لتطبيقات خطوط الأنابيب الصعبة. يتطلب الالتزام الصارم والموثق بـ API 598 لاختبار الضغط الشامل. بالإضافة إلى ذلك، تحقق من شهادات اختبار الحريق API 607 ​​أو API 6FA. يضمن ذلك أن تظل الوحدة آمنة تمامًا من الحرائق ويتم احتواؤها أثناء حالات الطوارئ.

إثبات الاختبار

لا تقبل أبدًا معدات الخدمة القاسية بدون سجل اختبار موثق. انصح فريق المشتريات الخاص بك بطلب تقارير رسمية عن اختبار درجة الحرارة العالية (HT). تثبت هذه التقارير التفصيلية أن التجميع يحافظ بالفعل على فئة التسرب عند درجة حرارة التشغيل القصوى. علاوة على ذلك، اطلب تقارير اختبار المواد الشاملة (MTRs) وفقًا للمعيار EN 10204 3.1 أو 3.2. تتحقق اختبارات منتصف المدة بدقة من التركيب الكيميائي الدقيق للسبائك المطروقة المستخدمة في طلبك.

الخطوة التالية القابلة للتنفيذ

لا تقترب من الشركة المصنعة بمتطلبات غامضة أو غير كاملة. يجب عليك جمع معلمات التشغيل الدقيقة الخاصة بك أولاً. قم بتوثيق الحد الأقصى لدرجة الحرارة المستمرة ودرجة حرارة الذروة المطلقة. قم بتسجيل الحد الأقصى لضغط الخط وحدد نوع وسائط السائل بوضوح. حدد معدل التدفق المطلوب وفئة التسرب المستهدفة. بمجرد تجميع هذه البيانات الحيوية، قم باستشارة الشركة المصنعة المتخصصة لإجراء مراجعة فنية شاملة.

خاتمة

• يتضمن اختيار معدات الخدمة القاسية ذات درجات الحرارة العالية الموازنة بين التمدد الحراري وإدارة الاحتكاك وعلوم المواد المتقدمة.

• تعمل بنية مرتكز الدوران المدعومة بالكامل على التخلص من الأعطال الميكانيكية الشائعة في التصميمات العائمة تحت الضغط الحراري الشديد.

• تعمل الطلاءات الصلبة الدقيقة مثل Stellite وTungsten Carbide على منع التآكل المدمر وإطالة العمر التشغيلي بشكل كبير.

• تحدد دقة المواصفات الأولية بشكل مباشر السلامة الشاملة لمحطةك، وكفاءتها، وموثوقيتها الميكانيكية.

• اجمع بيانات الوسائط والضغط الخاصة بك اليوم، واطلب دعمًا هندسيًا مخصصًا أو تنزيلات CAD لبدء المراجعة الفنية الخاصة بك.

التعليمات

س: ما هي درجة حرارة التشغيل القصوى للصمام الكروي المعدني؟

ج: يعتمد الحد الأقصى كليًا على السبيكة الأساسية والطلاء المطبق. يعمل الفولاذ الكربوني القياسي بشكل موثوق حتى 425 درجة مئوية (800 درجة فهرنهايت). ومع ذلك، فإن التصميمات المتخصصة التي تستخدم أجسام Inconel المتقدمة والأقمار الصناعية الصلبة يمكن أن تتجاوز بسهولة 800 درجة مئوية (1470 درجة فهرنهايت) في التطبيقات الصناعية القاسية.

س: هل يمكن للصمام الكروي المعدني أن يحقق تسربًا صفرًا؟

ج: يعد "عدم التسرب" الحقيقي أمرًا نادرًا للغاية في عملية الختم من المعدن إلى المعدن. تتوافق البوليمرات الناعمة بسهولة، لكن المعادن الصلبة لا تفعل ذلك. ANSI/FCI 70-2 الفئة VI هو أعلى معيار معترف به. فهو يسمح بمعدل فقاعات مقيد للغاية ومسموح به في الدقيقة، وهو أمر مقبول لمعظم العمليات الحرجة.

س: لماذا يعتبر الصمام الكروي مرتكز الدوران أفضل من الصمام الكروي العائم لدرجات الحرارة المرتفعة؟

ج: يعمل تصميم مرتكز الدوران على عزل المقعد تمامًا عن ضغط الخط الإجمالي. يقوم الجذع السفلي بتثبيت الكرة بإحكام في مكانها. وهذا يمنع الضرر الميكانيكي الشديد الناتج عن الجمع بين دفع الضغط العالي والتمدد الحراري السريع لسحق المقعد السفلي.

س: ما الذي يسبب القشعريرة في الصمامات المعدنية ذات درجة الحرارة العالية؟

ج: يحدث الغليان عندما تحتك معادن عارية متماثلة تحت ضغط مرتفع شديد. يؤدي الاحتكاك الشديد ونقص التشحيم إلى لحام القمم السطحية المجهرية معًا وتمزقها. إن تطبيق الطلاءات الصلبة المتخصصة مثل Stellite يمنع بشكل فعال هذا الاحتكاك المدمر.
