صمام الكرة مرتكز الدوران SS321: اختبار الفراغ لصناعة أشباه الموصلات

يعمل تصنيع أشباه الموصلات في ظل واقع عدم التسامح مطلقًا. حتى التسريبات الفراغية المجهرية أو إطلاق الغازات الجزيئية في أنظمة subfab تؤدي إلى رقائق ملوثة. تؤدي حالات الفشل غير المرئية هذه إلى خسائر كارثية في الإنتاجية وتوقف المنشأة عن العمل بشكل كبير. تتحلل الصمامات الصناعية القياسية بسرعة تحت ضغط الفراغ العالي. تعمل الدراجات الميكانيكية المستمرة على تسريع هذا التآكل الجسدي بشكل كبير. نرى المهندسين يتجهون بشكل متزايد إلى الصمام الكروي SS321 كحل عالي الهندسة. يتعامل بسهولة مع هذه البيئات التشغيلية القاسية. إنه يوفر استقرارًا هيكليًا لا مثيل له ومرونة المواد الموثوقة على مدى ملايين الدورات. توفر هذه المقالة للمهندسين ومديري المرافق إطارًا موثوقًا للتقييم الفني. سوف تتعلم بالضبط كيفية تحديد هذه الصمامات المتخصصة واختبارها وتنفيذها. نحن نرشدك من خلال بروتوكولات اختبار صارمة لتأمين أنظمة التفريغ الدقيقة لديك. سوف تفهم كيفية التوفيق بين مواصفات المكونات الخام والامتثال لغرف الأبحاث بشكل فعال.

الوجبات السريعة الرئيسية

• تمنع التصميمات المثبتة على مرتكز الدوران انحراف الكرة تحت فروق ضغط التفريغ العالي، مما يطيل عمر المقعد ويحافظ على موانع التسرب المانعة للتسرب.

• يقاوم SS321 (الفولاذ المقاوم للصدأ المثبت بالتيتانيوم) التآكل بين الحبيبات أثناء عمليات الخبز في درجات الحرارة العالية، وهو متفوق على السبائك القياسية 304 أو 316 الأساسية.

• يتطلب التحقق من الصمام الكروي لاختبار الفراغ قياسًا دقيقًا لكتلة الهيليوم ومعدلات إطلاق الغازات الموثقة.

• يجب أن يربط تقييم المشتريات بين المواصفات الأولية والامتثال للغرف النظيفة (على سبيل المثال، تجميع ISO Class 5) لضمان الاستعداد الفوري للبنية التحتية الفرعية.

تكلفة التسوية في التحكم في فراغ أشباه الموصلات

تملي سلامة الفراغ نجاح المنشأة بشكل عام. يجب عليك تقييم وقت التشغيل وإنتاجية الرقاقة بدقة. تؤدي تدخلات صيانة الوحدات الفرعية إلى تعطيل الإنتاج المستمر عبر المصنع بأكمله. يؤثر كل إصلاح غير مجدول على تسلسل التصنيع المعقد. تفشل مكونات التحكم في السوائل القياسية في تلبية هذه المتطلبات التشغيلية الصارمة.

تعتمد الصمامات الكروية العائمة على ضغط الخط الإيجابي لدفع الكرة إلى المقعد السفلي. تعمل ظروف الفراغ العالي على عكس هذه الديناميكية تمامًا. الضغط السلبي يسحب الكرة بعيدا عن المقعد. يخلق هذا الفصل المادي مسارًا مجهريًا لدخول الغاز. يحدث تشوه المقعد بسرعة أثناء ركوب الدراجات الفرعية المتكررة.

تسبب السبائك الرديئة مخاطر عملية شديدة. إنهم يعانون من إطلاق الغازات المادية تحت الضغط الحراري الشديد. الأسطح الداخلية غير المصقولة تحبس الملوثات الكيميائية. فهي تطلق المواد الجسيمية مباشرة في تدفق العملية الحرجة. تنتقل هذه الجسيمات إلى أعلى إلى بيئة تصنيع الرقاقات الحساسة.

تتضمن أوضاع الفشل الشائعة في المكونات القياسية ما يلي:

• تدهور الختم المطاطي من الغازات السليفة العدوانية مثل السيلان أو ثلاثي فلوريد النيتروجين.

• وجود خلل صغير على سطح الكرة بسبب سوء تشطيب السطح الأولي.

• يتم إطلاق الغازات ذات الحجم المحاصر عندما يغير الصمام موضعه تحت الفراغ.

• فقدان الختم الحدودي أثناء التحولات المفاجئة في الضغط التفاضلي.

إن الانتقال إلى صمام أشباه الموصلات المخصص أمر غير قابل للتفاوض. لا يمكن للمكونات القياسية أن تتناسب مع أهداف الكفاءة الفرعية الخاصة بك. أنت بحاجة إلى معدات للتحكم في التدفق مصممة بدقة. وهذا يضمن العزلة المطلقة عبر الغاز المعقد وخطوط التفريغ الخشنة إلى العالية. تسوية مخاطر أقل بملايين الدولارات في السيليكون الخردة.

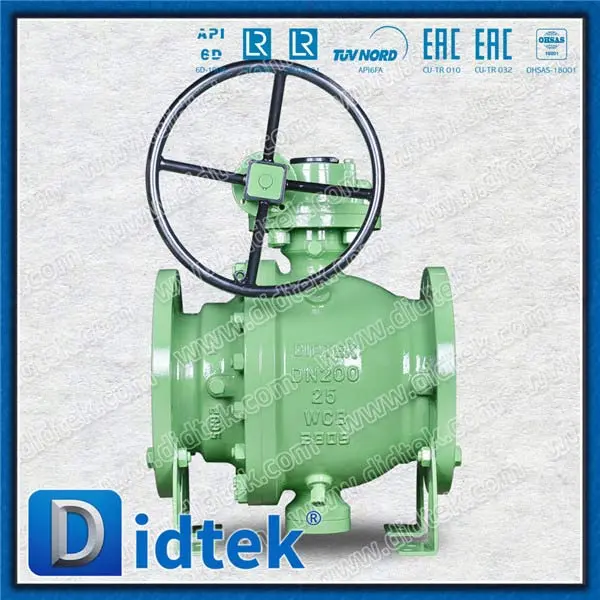

هندسة الحل: لماذا SS321 وتصميم مرتكز الدوران؟

يجب علينا فحص الميكانيكا الهيكلية للتحكم في التدفق المتقدم. يمتص مرساة مرتكز الدوران الضغط الميكانيكي الشديد بأمان. تتحول الصمامات العائمة التقليدية بشكل غير متوقع تحت الحمل. تعمل تصميمات مرتكز الدوران على تثبيت الكرة بشكل آمن في السيقان العلوية والسفلية. وهذا يمنع الكرة من السحب إلى المقعد السفلي أثناء عملية التفريغ العميق.

يمكنك تحقيق العديد من النتائج المباشرة والقابلة للقياس. ينخفض ​​عزم التشغيل بشكل ملحوظ عبر جميع نطاقات الضغط. تتمتع المقاعد البوليمرية باحتكاك انزلاقي أقل بكثير. وهذا يؤدي إلى سلامة الختم المتسقة على المدى الطويل. يضمن الاستقرار الميكانيكي أن يحافظ الصمام على خطه المركزي الدقيق. إنه يقاوم فروق الضغط الشديدة عبر الحاجز الحدودي الأساسي.

يلعب علم المواد دورًا حيويًا بنفس القدر هنا. يوفر الصمام SS321 مزايا معدنية متميزة. يتضمن الفولاذ المقاوم للصدأ 321 إضافة حيوية من التيتانيوم. يعمل التيتانيوم كعنصر استقرار قوي. يمنع ترسيب الكربيد أثناء اللحام المداري. كما أنه يعمل على تثبيت الشبكة المعدنية أثناء عمليات الخبز بالفراغ ذات درجة الحرارة العالية.

يتعامل الفولاذ المقاوم للصدأ 316L القياسي مع التآكل العام بشكل جيد. ومع ذلك، فإن التدوير الحراري الصارم يكشف حدوده الهيكلية. يوفر SS321 سلامة هيكلية فائقة أثناء مراحل التسخين والتبريد المتكررة. يرتبط التيتانيوم بقوة بالكربون. وهذا يمنع استنزاف الكروم عند حدود الحبوب المجهرية. يمكنك تجنب التآكل الحبيبي تمامًا.

جدول مقارنة أداء المواد

أفضل الممارسات: حدد دائمًا SS321 للخطوط عالية النقاء التي تتطلب عمليات خبز حرارية متكررة فوق 400 درجة مئوية. وهذا يضمن أقصى عمر ويمنع تساقط الجسيمات غير المرئية.

بروتوكولات صارمة لاختبار الفراغ للصمامات الكروية عالية النقاء

لا يمكنك الاعتماد على طرق الاختبار الهيدروستاتيكي القياسية. يتطلب التحقق من الصمام الكروي لاختبار الفراغ منهجيات تشخيصية متقدمة. يمثل قياس الطيف الكتلي للهيليوم المعيار الذهبي للصناعة بلا منازع. تخترق جزيئات الهيليوم مسارات التسرب المجهرية بسهولة. فهي خاملة وصغيرة بشكل لا يصدق.

يتضمن الاختبار الداخلي رش الهيليوم حول الجزء الخارجي للصمام. يقوم الفنيون بسحب فراغ قوي داخل جسم الصمام في وقت واحد. يقوم الاختبار الخارجي بضغط الصمام داخليًا بغاز الهيليوم. يقوم المستشعر بعد ذلك بفحص البيئة الخارجية. كلتا الطريقتين تضمنان عزل الحدود المطلق. يجب أن تتوقع معدل تسرب أساسي مقبول يبلغ 1 × 10 ^-9 أجهزة الصراف الآلي سم مكعب / ثانية. تتطلب تطبيقات الفراغ العالي جدًا (UHV) هذه التفاوتات الصارمة.

يتبع التحقق من الخبز وإطلاق الغازات اختبارات التسرب الهيكلي. يقوم المهندسون بقياس إطلاق الغازات الجزيئية بعناية تحت درجات حرارة مرتفعة. يجب أن يثبت الصمام عدم إدخال المركبات العضوية المتطايرة (VOCs). ويجب أيضًا أن يمنع الجسيمات المادية من الدخول إلى مسار التدفق. حتى تتبع المركبات العضوية المتطايرة يؤدي إلى تعطيل عمليات ترسيب الرقاقات الدقيقة بشكل دائم.

اتبع تسلسل الاختبار المرقّم الصارم هذا:

1. اختبار رذاذ الهيليوم الأساسي: التأكد من سلامة الحدود الإجمالية عند درجة حرارة الغرفة القياسية.

2. بروتوكول الخبز الحراري: قم بتسخين الصمام على نطاق واسع للتخلص من الرطوبة السطحية والغازات الجوية المحتبسة.

3. تحليل الغاز المتبقي (RGA): قياس التركيب الكيميائي الدقيق لأي جزيئات تطلق الغازات.

4. اختبار الدورة الميكانيكية: قم بتشغيل الصمام بسرعة من 10.000 إلى 50.000 مرة تحت فراغ كامل.

5. قياس الطيف الكتلي النهائي: إعادة اختبار معدلات تسرب الهيليوم عالميًا للتأكد من أن التشغيل لا يؤثر على الختم.

تثبت سلامة ركوب الدراجات في المقعد والختم جدوى المجال على المدى الطويل. تعمل الحركة الميكانيكية الثابتة على تحلل البوليمرات الناعمة بمرور الوقت. يؤكد الاختبار الديناميكي أن عتبة الختم تظل ثابتة طوال دورة الحياة المقصودة.

إطار القرار: تقييم صمامات أشباه الموصلات للشراء

تتجاوز المشتريات الأبعاد الأساسية وتصنيفات الضغط. يجب عليك تقييم السطح الداخلي بدقة. يقيس المهندسون ذلك باستخدام متوسط ​​الخشونة (Ra). تشير قيم Ra المنخفضة إلى أسطح معدنية أكثر سلاسة. يتطلب الصمام الكروي الحقيقي عالي النقاء علاجات تلميع كهربائية قوية. تقوم هذه العملية المتخصصة بإزالة القمم والوديان المجهرية. تعمل الأسطح الملساء على تقليل المساحة الداخلية التي تحبس فيها الملوثات أو الغازات المعالجة.

يؤثر اختيار المواد بشكل كبير على المقاعد والحلقات الدائرية. يجب عليك مطابقة البوليمرات تمامًا مع كيمياء العملية المحددة لديك. تتحلل اللدائن القياسية بسرعة عند تعرضها لسلائف أشباه الموصلات المتخصصة.

مخطط تقييم البوليمر لأنظمة الفراغ

يملي تجميع غرف الأبحاث الاستعداد التشغيلي الفوري للبنية الفرعية. يجب عليك التحقق بدقة من جميع شروط التجميع. يجب على الشركات المصنعة بناء واختبار وتعبئة المكونات داخل غرف الأبحاث من الفئة ISO 4 أو 5. يؤدي فتح الصمام الملوث إلى تدمير خط الأساس لنظام التفريغ بالكامل. تعمل الجسيمات الدقيقة المحيطة كحواجز مادية على المقعد. إنها تمنع تشكل أختام الفراغ المطلقة.

توفر إمكانية التتبع ضمانتك الحاسمة النهائية. اطلب وثائق الامتثال الصارمة قبل الشراء. تتطلب تقارير اختبار المواد المعتمدة (MTRs) لجميع درجات حرارة المعادن. تأمين شهادات تسرب الهيليوم الفردية المرتبطة مباشرة بالأرقام التسلسلية. الحصول على شهادات تجميع غرف الأبحاث الموقعة.

خطأ شائع: قبول الشهادات المعممة التي تم اختبارها على دفعات. اطلب دائمًا بيانات اختبار متسلسلة للمكونات ذات التفريغ العالي جدًا. يتجاهل اختبار الدُفعات تمامًا عيوب التصنيع الفردية.

حقائق التنفيذ: مخاطر الطرح والصيانة

وينطوي التنفيذ الميداني على مخاطر واضحة للغاية. يضمن التعامل الصحيح مع التثبيت أن يظل استثمار رأس المال الخاص بك على قيد الحياة حتى الميل الأخير. غالبًا ما نرى فنيين ذوي نوايا حسنة يتنازلون عن تغليف غرف الأبحاث قبل الأوان. يجب عليك فقط فتح الحقيبة الواقية الداخلية داخل البيئة النظيفة المخصصة.

يؤدي عزم الدوران غير المناسب إلى إجهاد جسم الصمام المطروق بشدة. يؤدي تطبيق القوة غير المتساوية إلى تشويه أسطح المقاعد الداخلية الحساسة. وهذا يخلق تسربات فراغية فورية لا يمكن تعقبها. اتبع دائمًا تسلسلات ربط الحافة المحددة. استخدم مفاتيح عزم الدوران التي تمت معايرتها مؤخرًا لكل اتصال.

تتطلب محاذاة التشغيل الدقة المطلقة. يتضمن توصيل المحركات الهوائية أو الكهربائية بصمامات مرتكز الدوران بطانة مركزية دقيقة. تصميم مرتكز الدوران يبسط هذه الخطوة بشكل كبير. تقلل متطلبات عزم الدوران المنخفضة من حجم المحرك المطلوب. توفر المحركات الأصغر حجمًا المساحة المادية الحيوية في البيئات الفرعية الضيقة. كما أنها تستهلك كمية أقل بكثير من الهواء المضغوط أو الكهرباء التشغيلية.

تتغير صيانة دورة الحياة بشكل كبير مع المواصفات الأولية الصحيحة. يعمل ذو التصنيف المناسب الصمام الكروي المفرغ على توسيع مدرج التشغيل الخاص بك. إنه ينقل إستراتيجية منشأتك بعيدًا عن الإصلاح الطارئ التفاعلي. لقد انتقلت بنجاح إلى الصيانة المجدولة والمتوقعة. وهذا يقلل من وقت التوقف غير المخطط له للأداة بشكل كبير.

نوصي بشدة بإنشاء مخزون محلي من الوحدات الفرعية لمجموعات الختم الاحتياطية التي تم تنظيفها مسبقًا. تخزينها بدقة في ظروف غرف الأبحاث المتوافقة. عند حدوث الصيانة المجدولة، استبدل جميع الأختام الديناميكية في وقت واحد. لا تعيد استخدام الأختام القديمة.

خاتمة

يعد تحديد الصمام الكروي SS321 بمثابة استثمار نهائي في تخفيف المخاطر. لقد نجحت في الجمع بين مرونة المواد التي لا مثيل لها والثبات الميكانيكي الكامل. تصميمات مرتكز الدوران القوية تمنع انحراف الكرة بشكل صارم. تعمل سبائك التيتانيوم المستقرة على إيقاف التآكل الحبيبي بدرجة الحرارة العالية تمامًا. يحمي هذا التوليف بشكل مباشر إنتاجية الرقاقة الهشة.

انصح فرق المشتريات والهندسة لديك باستخدام منطق القائمة المختصرة الصارم. استبعاد البائعين الذين يخفون أو يحجبون بيانات الاختبار الأولية على الفور. إذا لم يتمكنوا من توفير سجلات شفافة ومتسلسلة لتسرب الهيليوم، فابحث في مكان آخر. رفض الموردين الذين يفتقرون إلى مرافق تجميع غرف الأبحاث المعتمدة من فئة ISO.

اتخذ إجراءً حاسمًا اليوم لتأمين البنية التحتية الخاصة بك. اطلب أوراق بيانات فنية مفصلة للغاية من البائعين المدرجين في القائمة المختصرة. قم بمقارنة قدراتها المعلنة مع متطلبات ضغط الفراغ المحددة الخاصة بك. اتصل بمهندس تطبيقات متخصص لتحديد موعد لمراجعة شاملة للمواصفات.

التعليمات

س: ما هو معدل تسرب الهيليوم المقبول للصمام الكروي المفرغ لأشباه الموصلات؟

ج: يتراوح معدل التسرب المقبول القياسي في الصناعة عادةً حول 1 × 10 ^-9 ملي بار لتر/ثانية للتطبيقات ذات الفراغ العالي. ومع ذلك، قد تتطلب مناطق الفراغ العالي جدًا (UHV) تفاوتات أكثر صرامة. يجب عليك توضيح متطلبات تطبيق البنية التحتية الدقيقة الخاصة بك، حيث أن خطوط الفراغ التقريبية تتحمل معدلات أساسية أعلى قليلاً.

س: لماذا تختار صمام SS321 بدلاً من صمام 316L لأنظمة التفريغ؟

ج: يحتوي SS321 على التيتانيوم، الذي يعمل على تثبيت الفولاذ أثناء الإجهاد الحراري الشديد. عندما تخضع أنظمة التفريغ إلى عمليات خبز بدرجة حرارة عالية لإزالة الرطوبة، يمكن أن يعاني 316L من استنفاد الكروم. يمنع SS321 ترسيب الكربيد، مما يوفر مقاومة فائقة للغاية للتآكل بين الحبيبات خلال دورة حياته التشغيلية.

س: هل يمكن استخدام الصمامات الكروية مرتكز الدوران في كل من تطبيقات الضغط العالي والفراغ العالي؟

ج: نعم. تتميز تصميمات مرتكز الدوران بقدرات الختم ثنائية الاتجاه. ومن خلال تثبيت الكرة ميكانيكيًا في الأعلى والأسفل، يقاوم الصمام فروق الضغط الشديدة. هذا الاستقرار الهيكلي المتأصل يجعلها متعددة الاستخدامات للغاية بالنسبة لخطوط المرافق المعقدة التي تتناوب بين توصيل الغاز المضغوط والإخلاء العميق للفراغ.

س: كيف يؤثر تجميع غرف الأبحاث على أداء الصمام الكروي عالي النقاء؟

ج: يقدم التصنيع القياسي الغبار والزيوت والنشارة المعدنية المجهرية. إذا تركت داخل الصمام، تعمل هذه الجسيمات الدقيقة كحاجز مادي على مقاعد البوليمر، مما يمنع ختم الفراغ المطلق. يضمن تجميع غرفة الأبحاث وصول الصمام خاليًا من الملوثات، مما يضمن الاستعداد الفوري لخطوط أشباه الموصلات الحساسة.
