صمام فحص الرفع مقابل صمام فحص المكبس: مبدأ العمل والاختيار

التدفق العكسي هو القاتل الصامت في الأنابيب الصناعية. إنه يسبب مطرقة مائية شديدة وصدمة ميكانيكية يمكن أن تدمر البنية التحتية باهظة الثمن بسهولة. لحماية الأصول الحيوية مثل مضخات تغذية الغلايات ذات الضغط العالي أو الضواغط الترددية، يعتمد مهندسو الأنابيب على الحلول التلقائية الآمنة من الأعطال. في حين أن القياسية صمامات فحص الرفع تمنع التدفق العكسي الخطير بشكل فعال، فإن تكوينات المكبس توفر ترقية هائلة للبيئات المضطربة. يتعمق هذا الدليل في آلياتها المتميزة والفروق الهيكلية الدقيقة ومعايير الاختيار الدقيقة اللازمة لضمان السلامة المثلى لخطوط الأنابيب.

الوجبات السريعة الرئيسية

• اختلاف التصميم: تستخدم آلية الرفع القياسية قرصًا موجهًا بسيطًا. وعلى العكس من ذلك، يتضمن تصميم المكبس مكبسًا متخصصًا ومجموعة لوحة أجهزة القياس لتوفير تأثير تخميد حاسم ضد التدفقات النابضة.
• مبدأ العمل: يعتمد كلا التصميمين بشكل كامل على ضغط السائل المنبع لرفع عضو الإغلاق الداخلي. إنها تعتمد على الجاذبية والضغط الخلفي للأسفل للإغلاق، مما يجعل وظيفة الرفع الأساسية فعالة للغاية بالنسبة لخطوط الأنابيب الأفقية.
• أفضل التطبيقات: توفر أنواع الرفع أداءً موثوقًا به في خطوط البخار والغاز والمياه ذات الضغط العالي بشكل عام. تم تصميم تصميمات المكبس خصيصًا للأنظمة التي تعاني من انعكاسات التدفق المتكررة أو النبضات الشديدة.
• معايير الاختيار: يعتمد الاختيار الهندسي المناسب بشكل كبير على نوع الوسائط وسعة الضغط المطلوبة واتجاه تركيب خطوط الأنابيب ومستويات انخفاض ضغط النظام المقبولة. تصميم

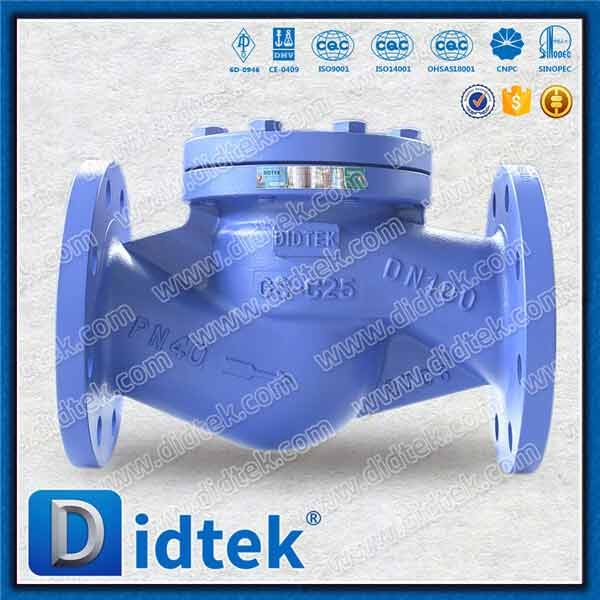

فهم الأساسيات: ما هو صمام فحص الرفع؟

لاتخاذ قرار مستنير بشأن شبكات الأنابيب الصناعية، يجب على مديري المشتريات والمهندسين أولاً فهم الآليات الأساسية لأجهزة التحكم في التدفق الاتجاهي.

من الناحية الهيكلية، يتكون التشريح الداخلي من جسم قوي، ومقعد مُجهز بدقة، وقرص أو سدادة موجهة، وغطاء واقي. من وجهة نظر هندسية، فإن هندسة الجسم مطابقة تقريبًا لهندسة الصمام الكروي القياسي. وهذا يجبر السائل على السفر عبر مسار تدفق مميز على شكل حرف S. داخل حجرة الصمام، يوجد القرص ضمن آلية توجيه مثل الجسر أو الدليل الجذعي. وهذا يضمن بقاء القرص محاذيًا تمامًا للمقعد أثناء تحركه عموديًا. مثل هذه المحاذاة أمر بالغ الأهمية. قد يؤدي أي انحراف إلى جلوس غير مناسب وتسرب خطير لاحقاً.

تتمثل الأساسي وظيفة صمام فحص الرفع في منع التدفق الخلفي بشكل مستقل في التطبيقات التي تتطلب إغلاقًا محكمًا بشكل استثنائي. وعلى عكس البوابة اليدوية أو الصمامات الكروية، فإنها تعمل بشكل كامل بديناميكيات السوائل داخل خط الأنابيب. عندما يدخل السائل إلى منفذ المدخل، فإنه ينتقل أسفل المقعد ويدفع لأعلى باتجاه القرص الموجه. وبمجرد أن يتغلب الضغط المنبع على الوزن المادي للقرص، ينفتح الممر. في اللحظة التي تنخفض فيها سرعة التدفق، يعود القرص فورًا إلى مكانه. نظرًا لأن آلية الجلوس تحاكي الصمام الكروي، فإن الاتصال بمساحة السطح الواسعة يوفر ختمًا موثوقًا للغاية مانعًا للتسرب.

ما هو صمام فحص المكبس؟

في حين أن تصميم القرص الموجه القياسي يتعامل مع التدفقات الثابتة بشكل جميل، فإن بعض ظروف الخدمة القاسية تتطلب آلية داخلية أكثر قوة. في الأنابيب المتصلة مباشرة بالمضخات الترددية، ينبض تدفق السوائل بعنف. في ظل هذه السيناريوهات شديدة التقلب، يصبح تركيب صمام فحص المكبس ضرورة تشغيلية.

من الناحية الفنية، تعد تكوينات المكبس في الأساس فئة فرعية مطورة للخدمة الشاقة من عائلة الرفع. يبقى الجسم الخارجي ومسار التدفق المتعرج والغرض الأساسي كما هو تمامًا. يكمن التمايز الحاسم بالكامل في آلية الإغلاق الداخلي.

يتخلص هذا الاختلاف من القرص الموجه خفيف الوزن. وبدلاً من ذلك، فهو يستخدم مكبسًا أسطوانيًا صلبًا تم تركيبه بدقة في أسطوانة لوحة أجهزة القياس المقابلة. تتم معالجة الفجوة بين الجدار الخارجي للمكبس والجدار الداخلي للوحة القيادة بتفاوتات مشددة للغاية. يؤدي هذا التعديل الهيكلي إلى زيادة كتلة واستقرار عضو الإغلاق بشكل كبير. ونتيجة لذلك، فإنه يتحمل بسهولة الضغوط الميكانيكية العالية والتحولات المفاجئة في سرعة السوائل.

لا يقتصر تكوين لوحة القيادة والمكبس على إضافة الوزن فحسب. إنه يخلق نظام تخميد هيدروديناميكي فعال للغاية. عندما يتحرك المكبس لأعلى داخل لوحة القيادة أثناء مرحلة الفتح، يتسرب السائل بشكل طبيعي إلى الخلوص الضيق. عندما ينعكس تدفق خط الأنابيب فجأة، فإن الجاذبية والضغط الخلفي يدفعان المكبس إلى الأسفل. ومع ذلك، يجب أن يتم ضغط السائل المحبوس داخل وعاء القيادة للخارج من خلال الخلوص الضيق قبل أن يتمكن المكبس من الجلوس بشكل كامل. يخلق هذا السائل المحبوس تأثير توسيد هيدروليكي. ومن خلال إبطاء سرعة الإغلاق في الأجزاء الأخيرة من الثانية، يمنع التصميم المكبس المعدني الصلب من الاصطدام بعنف بالمقعد المعدني. وهذا يخفف من التآكل الميكانيكي، ويقلل من إجهاد الهيكل الداخلي، ويمنع المطرقة المائية المدمرة.

مبدأ العمل: كيف تعمل صمامات فحص الرفع والمكبس؟

يشترك كلا النوعين من الصمامات في تسلسل تشغيلي متطابق تقريبًا. وظيفتها هي تطبيق مباشر لميكانيكا الموائع، ولا تتطلب أي مصادر طاقة خارجية أو تدخل يدوي.

تبدأ الدورة التشغيلية عندما تغمر الوسائط المضغوطة مثل البخار عالي الضغط من الغلاية منفذ الدخول. بسبب الهندسة الداخلية، يتم توجيه السائل إلى الأسفل ثم إلى الأعلى بشكل حاد. فهو يضرب مباشرة السطح السفلي لعضو الإغلاق. تمارس الطاقة الحركية والضغط الساكن للسائل المنبع قوة تصاعدية قوية. عندما يتجاوز هذا الرفع الهيدروليكي قوة الجاذبية للأسفل للمكونات الداخلية، ينفتح الممر. يتناسب الارتفاع الذي يرتفع إليه المكون بشكل مباشر مع سرعة وضغط مائع العملية.

تحدث المرحلة الحرجة من التشغيل عندما يتوقف التدفق الأمامي. يحدث هذا بشكل متكرر عندما تتعطل المضخة عن العمل أو إذا ارتفع الضغط في اتجاه مجرى النهر بشكل غير متوقع. ومع تبدد الطاقة الحركية الأمامية، تتولى الجاذبية المسؤولية. يبدأ وزن القرص أو المكبس بحركة هبوطية سريعة. وفي الوقت نفسه، يخلق السائل العكسي ضغطًا خلفيًا. يؤدي هذا إلى الضغط على الجزء العلوي من عضو الإغلاق ويجبره على المقعد المُشكل. في تصميم الرفع القياسي، يكون هذا الإغلاق فوريًا تقريبًا. في تصميمات المكبس، يتأخر الإغلاق قليلاً بسبب إزاحة السائل داخل وعاء القيادة. بمجرد الجلوس، يترجم الضغط الخلفي العالي إلى ختم ميكانيكي أكثر إحكامًا.

اتجاهات الصناعة: التحول نحو حلول التخميد شديدة الخدمة

وبالنظر إلى المشهد الصناعي الأوسع، هناك تحول واضح في كيفية تعامل مهندسي الأنابيب مع منع التدفق العكسي. تعمل محطات توليد الطاقة الحديثة ذات الدورة المركبة، ومنشآت الغاز الطبيعي المسال، ومصافي البتروكيماويات على تجاوز الحدود التشغيلية بشكل مستمر. تعمل المرافق في درجات حرارة وضغوط غير مسبوقة لتعظيم عائد الإنتاج. ونتيجة لذلك، أصبحت البنية التحتية للأنابيب القديمة عرضة بشكل متزايد لارتفاع الضغط العابر والاهتزازات الشديدة للسوائل.

تشير بيانات الصناعة إلى تفضيل متزايد لآليات التخميد الهيدروديناميكية المتقدمة على تصميمات الرفع التقليدية أو البسيطة في القطاعات الحيوية. لم يعد المهندسون يتطلعون فقط إلى إيقاف التدفق العكسي. إنهم يبحثون بنشاط عن حلول تحمي المعدات النهائية من موجات الصدمة الناتجة أثناء إيقاف تشغيل المضخات في حالات الطوارئ. وقد أدى هذا الواقع التشغيلي إلى زيادة كبيرة في مواصفات صمامات التخميد المكبسية، إلى جانب الطلب على المعايير المعدنية المحسنة لمكافحة التآكل المتسارع والتعب الميكانيكي.

مقارنة وجهاً لوجه: تصاميم الرفع مقابل تصاميم المكبس

لتسهيل اتخاذ قرارات دقيقة بشأن هندسة خطوط الأنابيب، من الضروري مقارنة هذين التكوينين عبر المقاييس الفنية المهمة.

الاختلاف الأبرز هو الهندسة الداخلية لآلية الإغلاق. يعتمد تصميم الرفع القياسي على قرص خفيف الوزن موجه بواسطة ساق مركزي. وهذا يجعل التصنيع أسهل وأكثر فعالية من حيث التكلفة بشكل عام. على النقيض من ذلك، يتطلب تصميم المكبس معالجة دقيقة للغاية لضمان خلوص لوحة القيادة بشكل مثالي. إذا كانت الفجوة ضيقة جدًا، ينحشر المكبس. إذا كان فضفاضًا جدًا، فسيتم فقد تأثير التخميد تمامًا.

نظرًا لمسار التدفق المتعرج المتأصل في الأجسام ذات الشكل الكروي، يُظهر كلا النوعين من الصمامات انخفاضًا أعلى في الضغط مقارنةً بالصمامات المستقيمة. يجب أن يغير السائل اتجاهه عدة مرات، مما يستهلك طاقة حركية. عند مقارنة الاثنين بشكل مباشر، تقدم تكوينات المكبس عمومًا مقاومة تدفق أعلى قليلاً. المكبس الصلب أثقل من القرص القياسي. يتطلب المزيد من طاقة السوائل المستمرة لإبقائه في الوضع المفتوح بالكامل. إذا كانت سرعة التدفق غير كافية، فقد يحوم المكبس الثقيل في حالة مفتوحة جزئيًا، مما يؤدي إلى زيادة الاضطراب.

في أنظمة الأنابيب المتصلة بضواغط الهواء، ينبض تدفق السوائل بسرعة. سوف يتفاعل القرص الموجه القياسي مع هذه النبضات من خلال الارتداد لأعلى ولأسفل على المقعد. تُعرف هذه الظاهرة بالثرثرة. الثرثرة تدمر أسطح الجلوس بسرعة وتؤدي إلى الفشل المبكر. في هذه السيناريوهات، يكون تصميم المكبس هو الفائز بلا منازع. تعمل الطبيعة الممتصة للصدمات للوحة القيادة على تثبيت المكبس، مما يمنعه من التفاعل مع كل تقلبات طفيفة في الضغط.

قدرة الضغط وتحليل الأداء

تعمل خطوط الأنابيب الصناعية في ظل ظروف ديناميكية حرارية شديدة. إن تقييم الضغط وقدرات الختم لهذه الصمامات أمر غير قابل للتفاوض من أجل سلامة الموقع.

يُفضل كلا الأسلوبين بشدة لتطبيقات خطوط الأنابيب ذات الضغط العالي. تسمح لهم مصبوبات الجسم القوية بالتعامل بسهولة مع الضغوط الميكانيكية الشديدة. يتم تحديدها بشكل شائع في فئات الضغط العالي التي تتراوح من ASME Class 800 إلى Class 2500. نظرًا لأن آلية الجلوس متعامدة مع تدفق خط الأنابيب، فإن المكونات الداخلية تكون أقل عرضة للانحناء تحت الأحمال الشديدة. بالنسبة للبيئات الحرجة ذات درجات الحرارة المرتفعة، غالبًا ما يحدد المهندسون صمامات فحص المكبس المزورة . يوفر الفولاذ المطروق بنية حبيبية جزيئية فائقة. فهو يزيل مشكلات المسامية التي توجد أحيانًا في الأجسام المصبوبة ويزيد من تحمل الضغط بشكل عام.

تعتبر قدرة الختم لهذه الصمامات استثنائية، خاصة عند التعامل مع وسائط الغاز والبخار والبخار. نظرًا لأن القرص أو المكبس ينزل عموديًا إلى مقعد مخروطي أو مسطح، فإن الأسطح المتزاوجة تقوم بالاتصال الكامل بزاوية 360 درجة في وقت واحد. يضمن ترتيب الجلوس الذي يشبه الصمام الكروي توزيعًا موحدًا للغاية للضغط الميكانيكي عبر الختم. مع زيادة الضغط الخلفي في اتجاه مجرى النهر، تعمل القوة الهبوطية على تقريب الأسطح المعدنية من بعضها البعض. وهذا يجعلها متفوقة بكثير في تطبيقات الغاز حيث يمكن أن تكون التسربات البسيطة خطرة.

دليل الاختيار: ما هو صمام الفحص المناسب لنظامك؟

يجب على مصممي النظام تقييم المعلمات التشغيلية بعناية قبل الاختيار بين قرص الرفع القياسي وتصميم لوحة أجهزة القياس المكبس.

تم تصميم كلا النوعين من الصمامات بشكل صارم للوسائط النظيفة. ويشمل ذلك مياه تغذية الغلايات المعالجة، والبخار عالي الضغط، والغاز الطبيعي، والبتروكيماويات المكررة. والأهم من ذلك، أن أيًا من الصمامين غير مناسب للسوائل شديدة اللزوجة مثل النفط الخام الثقيل أو الوسائط التي تحتوي على جسيمات صلبة. ونظرًا لأن كلا التصميمين يعتمدان على خلوص دقيق، فإن أي جزيئات صلبة سوف تنحصر بسهولة. سيؤدي هذا الانحباس إلى إصابة الجدران المعدنية وزيادة الاحتكاك ويؤدي في النهاية إلى انحشار الصمام.

يعد اتجاه التثبيت عاملاً مقيدًا صارمًا. يجب عادةً تثبيت هذه الصمامات في خطوط الأنابيب الأفقية. ونظرًا لأنها تعتمد بشكل كبير على وزن الجاذبية لعضو الإغلاق الداخلي لبدء الجلوس، فإن الاتجاه الأفقي يضمن سقوط القرص بشكل مستقيم لأسفل. إذا كان التثبيت الرأسي مطلوبًا تمامًا، فلا يمكن تنفيذه إلا في خطوط الأنابيب حيث يتدفق السائل عموديًا إلى الأعلى. في مثل هذه الحالات، يجب أن يتم تصنيع الصمام بشكل صريح باستخدام زنبرك داخلي عالي التحمل.

مقارنات بديلة: صمامات فحص التأرجح مقابل صمامات فحص الرفع

في حين أن فهم الفروق الدقيقة بين تصميمات الرفع القياسية والمكبس أمر بالغ الأهمية، إلا أن المهندسين يواجهون في كثير من الأحيان قرارًا أوسع خلال مرحلة تصميم خطوط الأنابيب الأولية. يجب عليهم الاختيار بين آليات من نوع الرفع وآليات من النوع المتأرجح.

إن التمييز الهيكلي الأساسي لصمام فحص التأرجح هو مسار التدفق المستقيم. على عكس أنواع الرفع التي تجبر السائل على التنقل في مسار متعرج، يعتمد فحص التأرجح على قرص معلق بواسطة دبوس مفصلي. عندما يتدفق السائل للأمام، فإنه يدفع القرص بعيدًا عن الطريق، مما يخلق ممرًا خاليًا من العوائق تقريبًا. وبسبب هذا التدفق في خط مستقيم، فإنها تولد انخفاضًا ملحوظًا في الضغط. يحدد المهندسون عادةً صمامات فحص التأرجح API 6D لخطوط الأنابيب ذات القطر الكبير التي تتجاوز NPS 4 وتدفقات السوائل منخفضة السرعة حيث يكون الحفاظ على الطاقة الحركية أولوية. ومع ذلك، نظرًا لأنها تفتقر إلى الاستقرار الموجه، يجب استخدامها فقط في بيئات الحالة المستقرة غير النابضة.

مقارنة فنية شاملة

تكامل النظام واختيار المواد

قبل اتخاذ قرار الشراء النهائي، يجب على المهندسين تقييم المتطلبات المعدنية المحددة لنظام الأنابيب. تعتمد السلامة التشغيلية لهذه الصمامات بشكل كبير على المواد المستخدمة في هيكل السيارة وأسطح المقاعد.

بالنسبة للبخار ذي درجة الحرارة العالية أو التطبيقات الكيميائية المسببة للتآكل، قد لا يكفي الفولاذ الكربوني القياسي. يضمن اختيار المواد المصبوبة أو المواد المطروقة ثبات الأبعاد في ظل التدوير الحراري الشديد. علاوة على ذلك، فإن مواجهة أسطح المقاعد بمواد مثل Stellite يمكن أن تؤدي إلى إطالة العمر التشغيلي بشكل كبير. وهذا يمنع سحب الأسلاك والتآكل الناتج عن كشط الوسائط عالية السرعة عبر حاجز الختم.

التعليمات

هل يمكن تركيب صمام فحص الرفع عموديًا؟

تم تصميم المتغيرات القياسية خصيصًا لتركيبات خطوط الأنابيب الأفقية نظرًا لأن مبدأ عملها الأساسي يعتمد بشكل كبير على الجاذبية. إذا تم تركيبه في خط عمودي مع تدفق لأسفل، فإن الجاذبية ستبقي الصمام مفتوحًا بشكل دائم. ومع ذلك، إذا تم تعديل الصمام خصيصًا باستخدام زنبرك داخلي عالي التحمل، فيمكن تركيبه في خط أنابيب عمودي حيث يتدفق السائل بشكل صارم إلى الأعلى.

ما الذي يسبب فشل صمام فحص المكبس؟

على الرغم من قوته العالية، إلا أن هذا الصمام يكون عرضة للفشل إذا تم إدخاله إلى بيئة التشغيل الخاطئة. السبب الأكثر شيوعا للفشل هو التلوث بالجسيمات. إذا دخل القشور أو الصدأ أو خبث اللحام أو الحطام الصلب إلى خط الأنابيب، فيمكن أن يستقر في الخلوص المجهري لآلية لوحة التحكم. يؤدي هذا إلى حدوث قشعريرة، مما يتسبب في التصاق المكبس إما في الوضع المفتوح أو المغلق.

هل صمامات فحص المكبس مناسبة لأنظمة الضغط العالي؟

نعم، فهي مناسبة بشكل استثنائي لبيئات الضغط العالي ودرجات الحرارة العالية. غالبًا ما تكون الخيار المفضل لتطبيقات الخدمة القاسية مثل أنظمة تغذية الغلايات وخطوط تفريغ الضاغط الترددية. يمنع تأثير التخميد الهيدروليكي الذي توفره آلية لوحة القيادة المكونات الداخلية الثقيلة من الاصطدام بقوة بالمقعد أثناء ارتفاع الضغط العابر.

كيف تؤثر لزوجة الوسائط على الاختيار بين هذه الصمامات؟

تلعب اللزوجة دورًا حاسمًا في الوظيفة. تم تصميم كلا التصميمين للوسائط منخفضة اللزوجة عالية السيولة مثل الماء والبخار والغاز الطبيعي. إذا تم إدخال سوائل عالية اللزوجة، يمكن للسائل السميك أن يغطي آليات التوجيه ويبطئ وقت التفاعل. في أسطوانة وعاء القياس، يخلق السائل اللزج مقاومة هيدروليكية مفرطة، مما قد يمنع الصمام من الفتح بالكامل أو الإغلاق بسرعة كافية لمنع التدفق العكسي.

ما هو ضغط التكسير لصمام فحص المكبس؟

يشير ضغط التكسير إلى الحد الأدنى من ضغط السائل المنبع المطلوب لرفع المكبس عن مقعده وبدء التدفق. نظرًا لأن المكبس المعدني الصلب أثقل من القرص القياسي، فإن تكوينات المكبس تمتلك عادةً ضغط تكسير أعلى قليلاً. يمكن تعديل هذه القيمة أثناء عملية التصنيع من خلال دمج نوابض داخلية محددة مصممة خصيصًا لديناميكيات التدفق الدقيقة لنظام الأنابيب لديك.

هل يمكن استخدام صمامات فحص الرفع للسوائل القابلة للضغط مثل الهواء والغاز؟

قطعاً. في الواقع، يوصى بشدة بآليات الجلوس على الطراز العالمي للسوائل القابلة للضغط. يضمن السقوط الرأسي لعضو الإغلاق اتصالاً موحدًا بزاوية 360 درجة مع المقعد. وهذا يخلق ختمًا محكمًا بشكل استثنائي يمنع مسارات التسرب المجهرية المرتبطة عادةً بالغازات القابلة للضغط، مما يجعلها متفوقة على التصميمات المتأرجحة القياسية لهذه التطبيقات.

خاتمة

في النهاية، يعتمد ضمان إحكام إغلاق خطوط الأنابيب بشكل موثوق على فهم ديناميكيات الموائع المحددة لعمليتك. في حين أن آليات الرفع القياسية تتفوق في الأنظمة الصناعية الثابتة ذات الضغط العالي، فإن دمج لوحة القيادة التخميدية يوفر حماية حاسمة ضد اهتزازات السوائل الشديدة والصدمات الميكانيكية. ومن خلال التقييم الدقيق لخصائص الوسائط، ومعدلات التدفق، وحدود انخفاض الضغط المقبولة، يمكنك تحديد التكوين المثالي لمنشأتك.
