يمكن أن يؤدي اختيار الصمام غير الصحيح إلى تحلل المضخة الصناعية باهظة الثمن بسرعة. تعمل كلتا فئتي الصمامات على منع التدفق العكسي الخطير بشكل فعال. ومع ذلك، غالبًا ما يؤدي الاختيار غير المدروس إلى مطرقة مائية شديدة وفشل النظام لاحقًا. يتطلب المشهد الصناعي اليوم الدقة المطلقة. يعد فهم الفروق الدقيقة بين هذه الآليات أمرًا بالغ الأهمية لأي مهندس أنابيب أو مدير منشأة. سيساعدك هذا الدليل الشامل على التنقل بين تعقيدات هذه المكونات المهمة، مما يضمن اختيارًا ذكيًا يعتمد على البيانات للبنية الأساسية لديك.
تتطور أنظمة التحكم في السوائل الحديثة بسرعة. نحن نشهد تحولًا واضحًا نحو البنية التحتية الحضرية عالية الكثافة وأنظمة التدفئة والتهوية وتكييف الهواء المتقدمة. أدى هذا التطور إلى زيادة هائلة في مواصفات الصمامات الصامتة المدعومة بنابض. يقوم المهندسون بإعطاء الأولوية بشكل متزايد للتكلفة الإجمالية للملكية على تكاليف الشراء الأولية. لقد أدركوا أن تخفيف الصدمة الهيدروليكية يطيل عمر شبكة الأنابيب بأكملها.
علاوة على ذلك، تدفع تفويضات الاستدامة المرافق إلى تحسين استهلاك طاقة المضخة. وهذا يتطلب توازنا دقيقا. يجب على المهندسين أن يوازنوا انخفاض الضغط المنخفض للصمامات التي تعمل بالجاذبية مع القدرات الوقائية والمضادة للصدمات للبدائل المحملة بنابض. كما تفضل بروتوكولات الصيانة التنبؤية أيضًا استخدام المواد القوية، وتوجيه المشترين نحو السبائك عالية الجودة ومواد الجلوس المتخصصة لتحقيق الموثوقية على المدى الطويل.

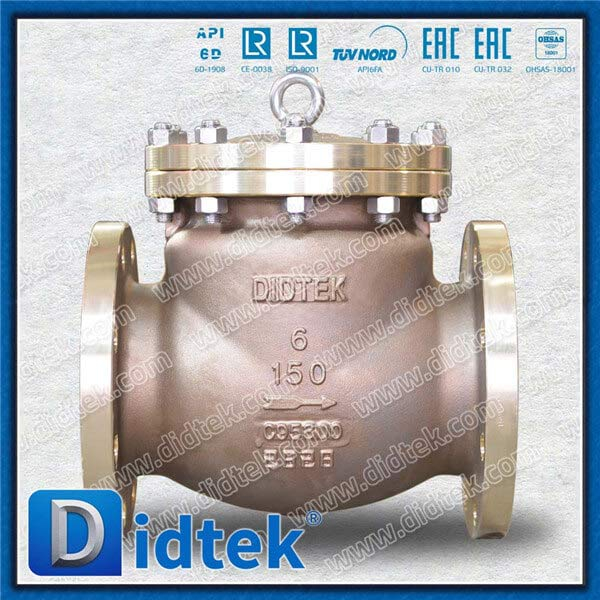

لفهم الاختلافات الأساسية بين ضمانات خطوط الأنابيب هذه، يجب علينا أولاً تحديد مبادئ تشغيلها. الوحدة ذات النمط المتأرجح عبارة عن جهاز ميكانيكي ذاتي التشغيل مصمم للسماح بتدفق السوائل في اتجاه واحد. إنه يعمل بالكامل على أساسيات ديناميكيات السوائل وسحب الجاذبية.
عندما يدخل السائل إلى جسم الصمام في الاتجاه الأمامي، فإن الطاقة الحركية تجبر القرص غير الموجه على التأرجح لأعلى بعيدًا عن مقعده المُجهز آليًا. غالبًا ما يشير الفنيون إلى هذا القرص باسم الزعنفة. تصور بابًا معدنيًا ثقيلًا يتم فتحه بفعل هبوب الرياح. وطالما ظلت سرعة التدفق ثابتة، يظل القرص معلقًا. وهذا يسمح للوسائط بالمرور بأقل قدر من العوائق.
وعلى العكس من ذلك، عندما يتناقص التدفق الأمامي، تقوم الجاذبية بسحب هذا القرص الثقيل إلى الأسفل. أي تدفق عكسي لاحق يدفع القرص بقوة نحو سطح الجلوس، مما يؤدي إلى إغلاق خط الأنابيب. يمكنك في كثير من الأحيان سماع صوت طقطقة مميز لمقاعد القرص في خطوط المياه البلدية الكبيرة. من وجهة نظر مادية، تتميز الوحدات الصناعية في كثير من الأحيان بالصلب المصبوب القوي أو أجسام C95800 البرونزية المتخصصة. عند إقرانها بقرص NBR، تضمن هذه المواد إغلاقًا محكمًا للفقاعات حتى في البيئات الصعبة والمثقلة بالجسيمات.
يعمل صمام فحص الزنبرك على مبدأ ميكانيكي مختلف تمامًا. كثيرًا ما تحددها المخططات الهندسية على أنها صمامات فحص صامتة، أو صمامات فحص مضمنة، أو صمامات فحص فوهة. بدلاً من انتظار الجاذبية، يستخدم هذا الجهاز زنبركًا ميكانيكيًا مُعايرًا لإملاء حركة القرص الداخلي.
لكي يتم فتح الآلية، يجب أن يتجاوز ضغط السائل الأمامي شد الزنبرك الملفوف. تُعرف عتبة الضغط المحددة هذه باسم ضغط التكسير. وبمجرد التغلب على ضغط التشقق هذا، يدفع السائل القرص خطيًا على طول الدليل المركزي. يؤدي هذا إلى ضغط الزنبرك ويسمح للوسائط بالتدفق حول المجموعة.
تحدث المرحلة التشغيلية الأكثر أهمية عندما يبدأ التدفق الأمامي في التباطؤ. قبل أن يتمكن السائل من عكس اتجاهه فعليًا، تعمل الطاقة الميكانيكية المخزنة في الزنبرك على دفع القرص إلى مكانه مرة أخرى. يتميز الهيكل الداخلي بتجميع مصمم بدقة. يشتمل على جذع توجيه مركزي، وزنبرك ضغط مقاوم للتعب، وقرص موجه يتحرك بالتوازي مع تيار التدفق. الاختلافات الحديثة، مثل صمام فحص الرفع ، تستخدم أيضًا آليات موجهة مماثلة لضمان الجلوس الدقيق في تطبيقات البخار والغاز ذات الضغط العالي.
| ميزة | تكوين التأرجح | تكوين الربيع |
|---|---|---|
| آلية الإغلاق | يعتمد السلبي على الجاذبية والتدفق العكسي | يعتمد النشاط على توتر الزنبرك الميكانيكي |
| خطر المطرقة المائية | عرضة بشدة لارتطام الصمام الشديد | تم التخلص منها المعروفة باسم صمامات الفحص الصامتة |
| اتجاه التثبيت | أفقي أو عمودي للأعلى فقط | متعدد الاتجاهات في أي زاوية |
| هبوط الضغط | تصميم منفذ كامل منخفض جدًا | المكونات الداخلية الأعلى تقيد التدفق |
| أفضل أنواع الوسائط | مياه الصرف الصحي، الطين، المواد الصلبة الثقيلة | المياه النظيفة، وسوائل التدفئة والتهوية وتكييف الهواء، والغازات، والبخار |
عند تقييم هاتين التقنيتين المتميزتين، يجب على المهندسين النظر إلى ما هو أبعد من الوظيفة الأساسية لمنع التدفق العكسي. تملي الفوارق الهيكلية سلوكيات ديناميكية سائلة مختلفة تمامًا. فيما يلي تفصيل شامل للاختلافات الخمسة الرئيسية التي تؤثر على قرارات الشراء في الموقع.
يكمن الاختلاف الأكثر تحديدًا في كيفية بدء عملية الختم. الوحدة ذات النمط المتأرجح هي جهاز سلبي. إنه ينتظر سحب الجاذبية ويعتمد على الانعكاس المادي للسائل لدفع الزعنفة بقوة إلى المقعد. رد الفعل السلبي هذا بطيء بطبيعته. وعلى النقيض من ذلك، تعمل الوحدة المحملة بنابض بنشاط. يمارس زنبرك الضغط قوة إغلاق مستمرة. في اللحظة التي تنخفض فيها الطاقة الحركية الأمامية إلى ما دون شد الزنبرك، يتعشيق الختم بسرعة. يحدث هذا بشكل مستقل تمامًا عن الزخم العكسي للسوائل.
المطرقة المائية هي ارتفاع ضغط عنيف يحدث عندما يضطر السائل المتحرك إلى التوقف فجأة. في الإعداد الذي يعمل بالجاذبية، تعني سرعة الإغلاق البطيئة أن التدفق العكسي غالبًا ما يتحرك بسرعة عالية قبل أن يستقر القرص بالكامل. عندما تغلق أخيرًا في وجه هذا التدفق العكسي عالي السرعة، فإنها تولد موجة ضغط صوتية هائلة. هذه الموجة قادرة على تمزيق الأنابيب، وتفجير الحشيات، وتحطيم ضواغط المضخة. الأجهزة التي تعمل بالزنبرك تمنع هذه الظاهرة تمامًا. من خلال إغلاق الختم بالقوة تمامًا عند توقف التدفق الأمامي، لا تتاح للتدفق العكسي أبدًا الفرصة لتحديد سرعة خطيرة.
تملي القيود المكانية في كثير من الأحيان اختيار المكونات في موقع العمل. يجب تركيب وحدة التأرجح التقليدية مع محاذاة دبوس المفصلة أفقيًا في الجزء العلوي من خط الأنابيب. إذا تم تركيبه في أنبوب أفقي مع وجود الدبوس على الجانب، فلن تتمكن الجاذبية من سحب القرص لإغلاقه. علاوة على ذلك، إذا تم تركيبه في أنبوب عمودي مع تدفق لأسفل، فإن الجاذبية تجعل الزعنفة مفتوحة بشكل دائم. وبدلاً من ذلك، لا تعتمد آليات الزنبرك على الجاذبية. تسمح القوة الميكانيكية بالتركيب الحقيقي في كل الاتجاهات، مما يوفر أقصى قدر من المرونة في تخطيطات الأنابيب المعقدة ومتعددة المستويات.
من منظور ديناميكيات الموائع، يختلف معامل التدفق بشكل كبير بين التصميمين. عند فتحها بالكامل، توفر صمامات الجاذبية مسار تدفق كامل المنفذ تقريبًا دون عائق. يحافظ السائل على تدفق الصفحي، مما يؤدي إلى الحد الأدنى من فقدان الطاقة. تقوم الصمامات الزنبركية بوضع مجموعة القرص مباشرة في وسط مسار التدفق. وبالتالي، يجب أن يتباعد السائل حول العائق ويتغلب باستمرار على المقاومة الميكانيكية. يخلق هذا الاختلاف تدفقًا مضطربًا وانخفاضًا قابلاً للقياس في الضغط.
تلعب الأبعاد المادية دورًا حاسمًا في تصميم الغرف الميكانيكية الحديثة، حيث تكون المساحة المربعة في أعلى مستوياتها. تتطلب الصمامات المعتمدة على الجاذبية جسمًا كبيرًا وضخمًا لاستيعاب آلية المفصلة. إنهم بحاجة إلى مساحة داخلية كافية حتى يتأرجح القرص بالكامل للأعلى. ينتج عن هذا مكون ثقيل ذو بعد طويل وجهاً لوجه. تصميمات الزنبرك المضمنة مدمجة للغاية. تتيح الحركة الخطية للمكونات الداخلية أن يكون جسم الصمام أقصر بشكل ملحوظ، مما يوفر مساحة قيمة.
يجب أن تترجم الميكانيكا النظرية إلى تطبيقات عملية وواقعية. ونادرا ما يكون الاختيار بين هذين الخيارين تعسفيا. بل تمليه المتطلبات المحددة التي لا ترحم للبيئة الصناعية.
يتطلب اتخاذ قرار تجريبي يعتمد على البيانات من المهندسين تقييم العديد من المتغيرات النظامية. إن الحجم والاختيار المناسبين لا يتعلقان فقط بمطابقة أقطار الأنابيب. يمكن أن يؤدي تحديد الآلية الخاطئة إلى فشل مبكر للمكونات أو تقييد شديد للتدفق. استخدم المعايير التالية لتوجيه المواصفات الخاصة بك في الموقع.
المعيار 1: تقييم ملف الوسائط
إن الخصائص الفيزيائية للسائل هي التي تحدد أول مرشح رئيسي لديك. هل تقوم بضخ مياه الصرف الصحي الخام أو الملاط أو السوائل ذات المواد الصلبة العالقة العالية؟ حدد تصميمًا يعمل بالجاذبية. يمنع مسار التدفق الخالي من العوائق المواد الليفية من التمزق. على العكس من ذلك، إذا كنت تتعامل مع وسائط نظيفة مثل المياه الصالحة للشرب أو البتروكيماويات المكررة أو الهواء المضغوط، فإن الآليات المحملة بنابض تكون آمنة تمامًا ومفيدة للغاية.
المعيار 2: رسم خريطة لاتجاه الأنابيب
راجع رسوماتك المتساوية القياس. إذا كان خط الأنابيب الخاص بك يمتد أفقيًا أو رأسيًا لأعلى، فإن كلا النوعين من الصمامات مقبولان. ومع ذلك، إذا كانت الأنابيب الخاصة بك تتطلب تدفقًا رأسيًا لأسفل أو توجيهًا قطريًا معقدًا، فإن الوحدات التي تعمل بالجاذبية محظورة تمامًا. يجب عليك تحديد نموذج مزود بزنبرك لضمان إحكام غلق القرص على المقعد بغض النظر عن زاوية التثبيت.
المعيار 3: حساب سرعة التدفق وانخفاض الضغط
يتطلب كل صمام فحص ضغط تكسير محدد لفتحه. تتميز وحدات الجاذبية بضغط تكسير منخفض بشكل استثنائي، مما يجعلها مثالية لأنظمة الضغط المنخفض التي تعطي الأولوية لسرعة التدفق القصوى. تقدم الأجهزة المدعومة بالزنبرك انخفاضًا أعلى في الضغط. يجب عليك استشارة منحنيات المضخة الخاصة بالشركة المصنعة للتأكد من أن مضخات المنبع لديها ضغط رأس كافٍ للتغلب على مقاومة الزنبرك المستمرة دون تجويع العمليات النهائية.
المعيار 4: تحليل التكلفة الإجمالية للملكية
يجب على المشترين الفنيين حساب التكاليف على مدار دورة حياة المعدات. تعد وحدة الجاذبية التقليدية أكثر فعالية من حيث التكلفة مقدمًا. ومع ذلك، إذا تم تركيبها في نظام به دورة متكررة للمضخة، فإن المطرقة المائية الناتجة يمكن أن تكسر وصلات الأنابيب وتدمر المضخات. في البيئات ذات الدورة العالية، فإن الاستثمار الأولي الأعلى قليلاً لوحدة الزنبرك المصنعة بدقة يدفع تكاليفه عن طريق تحييد المطرقة المائية وخفض تكاليف الصيانة على المدى الطويل بشكل كبير.
وفي الجدل الهندسي الدائر حول مكونات خطوط الأنابيب المهمة هذه، لا يوجد خيار متفوق عالميًا. يعتمد الاختيار الأمثل بشكل كامل على مطابقة الخصائص الهيكلية والديناميكية للمتطلبات المحددة لنظام الأنابيب الخاص بك.
كقاعدة عامة، استخدم الصمامات التي تعمل بالجاذبية لتطبيقات التدفق الثقيل دون عائق في مسارات الأنابيب الأفقية أو الرأسية إلى الأعلى. تحديد الصمامات المدعمة بنابض للوسائط النظيفة، والقيود المكانية الضيقة، والتدفقات الرأسية إلى الأسفل، وبشكل حاسم، عندما يكون التخلص من المطرقة المائية ضروريًا لحماية المضخات باهظة الثمن.
إذا كنت تقوم حاليًا بتصميم خط أنابيب أو استبدال البنية التحتية الفاشلة، فإن اختيار الصمام الصحيح ليس لعبة تخمين. نحن نشجعك بشدة على تصفح الكتالوج الشامل في Didtek Valve للعثور على الحل الهندسي الدقيق المصمم خصيصًا لمعدلات التدفق المحددة وأنواع الوسائط ومعلمات الضغط.
نعم، ولكن بشروط محدودة للغاية. لا يمكن تركيب الصمام ذو النمط المتأرجح إلا في خط أنابيب عمودي إذا كان تدفق السائل يتحرك عموديًا إلى الأعلى. في هذا التكوين، يدفع الزخم التصاعدي للسائل القرص إلى الفتح. عندما يتوقف التدفق، تساعد الجاذبية في سحب القرص مرة أخرى إلى المقعد. إذا كان التدفق يتحرك عموديًا إلى الأسفل، فإن الجاذبية ستبقي القرص الثقيل في وضع الفتح بشكل دائم، مما يجعل الصمام عديم الفائدة.
يعتبر صمام الفحص المحمل بنابض متفوقًا إلى حد كبير في منع المطرقة المائية. تحدث المطرقة المائية عندما يعكس السائل اتجاهه بسرعة ويغلق الصمام المفتوح بقوة. ويعتمد الصمام الذي يعمل بالجاذبية على هذا التدفق العكسي للإغلاق، مما يضمن عمليا تأثير الإغلاق. يستخدم الصمام المدعم بالزنبرك التوتر الميكانيكي لدفع القرص بشكل فعال إلى المقعد في اللحظة المحددة التي تنخفض فيها سرعة التدفق الأمامي إلى الصفر، مما يمنع موجة الصدمة تمامًا.
نعم، فهي تقدم درجة أعلى من تقييد التدفق مقارنة بنظيراتها التي تعمل بالجاذبية. يتم وضع الدليل الداخلي والقرص والنابض الملفوف نفسه مباشرة في وسط مسار التدفق. يجب أن يستهلك السائل الطاقة الحركية بشكل مستمر للحفاظ على ضغط الزنبرك. يؤدي هذا الانسداد الداخلي إلى حدوث اضطراب ويؤدي إلى انخفاض أكبر في الضغط عبر الصمام.
بشكل عام، نعم. تتضمن عملية تصنيع الصمام المدعم بالزنبرك تفاوتات أكثر إحكامًا ومكونات داخلية أكثر تعقيدًا. يتطلب الصمام الزنبركي المضمن أدلة مركزية مصنعة بدقة، ونوابض معدنية متخصصة مقاومة للتعب، وآليات جلوس تمت معايرتها بدقة. غالبًا ما تسترد المنشآت هذا الاستثمار الأولي المرتفع بسرعة من خلال تجنب تمزق الأنابيب وإصلاحات المضخات المرتبطة بأضرار المطرقة المائية.
عادةً ما تفشل الصمامات التي تعمل بالجاذبية بسبب تآكل دبوس المفصلة. يمكن أن تؤدي حركة التأرجح المستمرة في التدفق المضطرب إلى تدهور الدبوس، مما يؤدي إلى محاذاة القرص بشكل غير صحيح. عادةً ما تفشل الصمامات المدعومة بالزنبرك بسبب إجهاد الزنبرك أو الانسداد الداخلي. إذا تجاوزت الجسيمات الدقيقة مصافي التيار، فيمكن أن تتجمع في دليل الزنبرك، مما يتسبب في انحشار الصمام في وضع مفتوح جزئيًا.
إنه محبط للغاية. تفتقر أنظمة الهواء والغاز المضغوط إلى كثافة السوائل المطلوبة لإخماد حركة الزعنفة المعدنية الثقيلة. سوف تتسبب النبضات السريعة لضواغط الهواء في رفرفة القرص غير الموجه بعنف، مما يؤدي إلى التآكل الميكانيكي السريع وفشل مسمار المفصلة المبكر. تعتبر الصمامات المدعومة بنابض أو صمامات فحص الرفع المتخصصة هي المعيار الصناعي للتطبيقات الهوائية.
يعتمد العمر الافتراضي بشكل كبير على التطبيق والوسائط وجدول الصيانة. في تطبيقات المياه النظيفة ذات التدفق الثابت، يمكن أن يستمر صمام الجاذبية الفولاذي المصبوب عالي الجودة لمدة تتراوح من 15 إلى 20 عامًا. عادةً ما تتطلب الصمامات المدعومة بنابض في بيئات التدفئة والتهوية وتكييف الهواء (HVAC) ذات الدورة العالية استبدال الزنبرك الداخلي والختم كل 5 إلى 7 سنوات للحفاظ على أعلى أداء ضد الصدمات. يعد الفحص الروتيني للمكونات الداخلية أمرًا حيويًا لكلا التصميمين.
