صمام كروي ثلاثي الاتجاه: كيفية اختيار خدمة المحول

في التحكم في السوائل الصناعية ذات الضغط العالي، يعد تحويل التدفق الموثوق به أمرًا بالغ الأهمية لسلامة النظام وسلامته. تتطلب مرافق العمليات توجيهًا سلسًا للوسائط العدوانية. أنت بحاجة إلى مكونات مصممة للتعامل مع القوى الهيدروليكية الشديدة بأمان. غالبًا ما يؤدي الاعتماد على تصميمات الكرة العائمة القياسية لتطبيقات المحولات الصعبة إلى تآكل سريع للمقعد، وعزم دوران مفرط للتشغيل، وتسرب كارثي تحت ضغوط تفاضلية عالية. تؤدي هذه الإخفاقات إلى تعطيل عمليات المصنع وتشكل مخاطر بيئية شديدة. يواجه مشغلو المحطات في كثير من الأحيان التصاق الصمامات أو انهيار المكونات مبكرًا أثناء التحولات الحرجة. يقوم الصمام الكروي ثلاثي الاتجاهات بتثبيت الكرة ميكانيكيًا، وامتصاص ضغط الخط وضمان التبديل الدقيق. ومع ذلك، تتطلب المواصفات الصحيحة تقييمًا صارمًا لهندسة المنفذ وديناميكيات التدفق وتخطيط النظام. نحن نقدم لمهندسي العمليات وفرق المشتريات إطارًا واضحًا ومحايدًا للبائع لتقييم وتحديد ودمج صمامات المحولات المثبتة على مرتكز الدوران.

الوجبات السريعة الرئيسية

• مرتكز الدوران فوق العائمة: يعد تركيب مرتكز الدوران أمرًا إلزاميًا لخدمة محول الضغط العالي لمنع سحق المقعد في اتجاه مجرى النهر وللحفاظ على عزم دوران التشغيل قابلاً للتنبؤ به.

• تملي هندسة المنفذ الوظيفة: يعد الصمام الكروي ذو المنفذ L قياسيًا للتبديل الصارم (التحويل)، في حين يوفر الصمام الكروي ذو المنفذ T خيارات التدفق المستمر ولكنه يخاطر بالاختلاط العابر.

• مسائل تخطيط النظام: يؤدي استبدال صمامين منفصلين بصمام كروي ثلاثي الاتجاه إلى تقليل أثر الأنابيب وضمان التبديل المتزامن، على الرغم من أنه يتطلب تخطيطًا محددًا للصيانة.

• مقياس التشغيل: يصمم مرتكز الدوران عزم دوران أساسي أقل، لكن خدمة المحول تتطلب حجمًا متحفظًا للمشغل للتعامل مع مقاومة السوائل الديناميكية أثناء مرحلة الانتقال.

لماذا تتطلب خدمة المحول تصميم مرتكز الدوران (فوق الكرة العائمة)

غالبًا ما يقلل المهندسون من أهمية الدفع الهيدروليكي الموجود في تطبيقات التحويل. في سيناريو صمام تحويل الضغط العالي ، يجبر ضغط الخط القوي باستمرار الكرة الداخلية على المنفذ المغلق في اتجاه مجرى النهر. تعتمد الصمامات الكروية العائمة كليًا على هذا الضغط لتحقيق الختم. إنهم يدفعون الكرة غير المثبتة مباشرة إلى المقعد الناعم في اتجاه مجرى النهر.

يؤدي الضغط التفاضلي العالي في التكوينات العائمة ثلاثية الاتجاهات إلى حدوث أوضاع فشل شديدة متعددة. إنه يخلق تآكلًا غير متساوٍ للمقعد لأن السائل يسحق بقوة المقعد السفلي. يؤدي هذا الاحتكاك الشديد إلى "انسداد" الصمام بمرور الوقت. يجب على المشغلين بعد ذلك تركيب مشغلات كبيرة الحجم للتغلب على الاحتكاك الساكن الناتج. وفي النهاية، يسمح المقعد المشوه بالتسرب الالتفافي الكارثي.

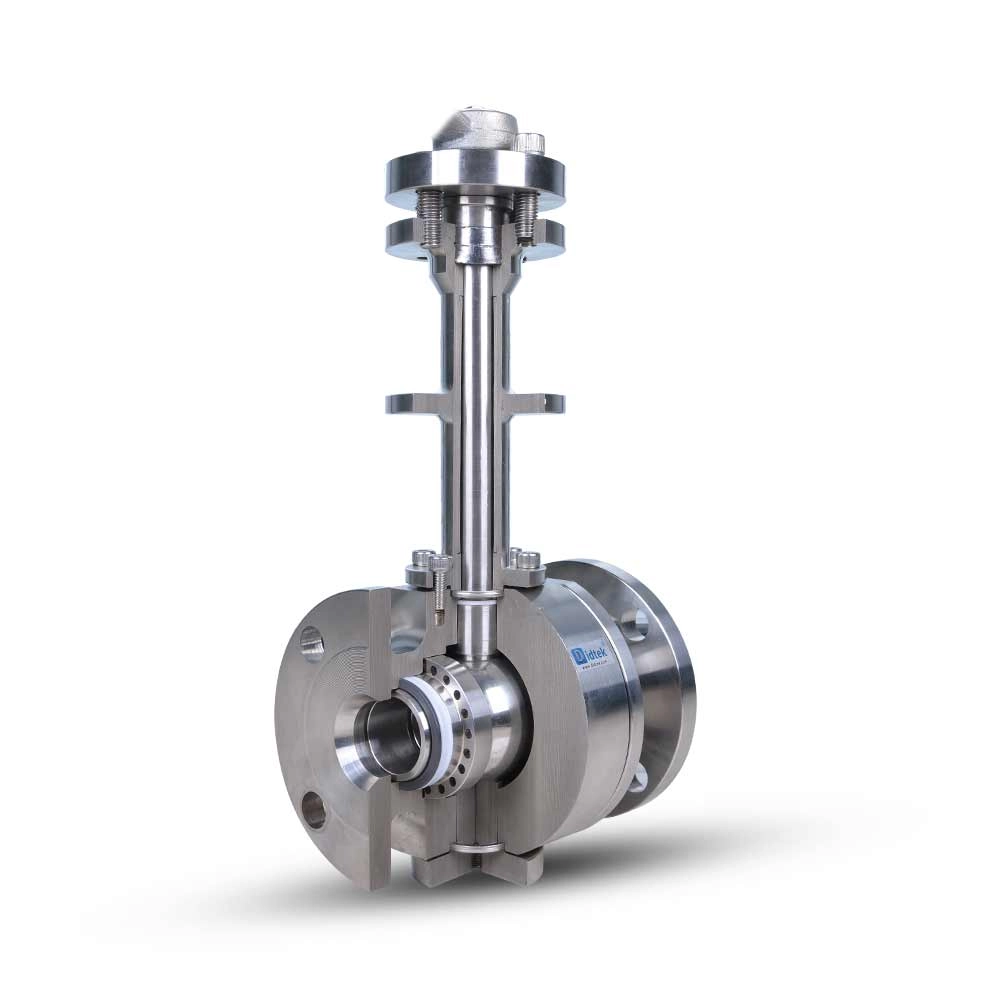

يؤدي تركيب مرتكز الدوران إلى حل هذه القيود الميكانيكية تمامًا. يقوم تصميم مرتكز الدوران بتثبيت الكرة ميكانيكيًا في الأعلى والأسفل باستخدام أعمدة قوية. يمتص هذا التثبيت الهيكلي الدفع الهيدروليكي بالكامل. فهو ينقل الحمولة الثقيلة بعيدًا عن المقاعد الحساسة وينقلها إلى تشكيل جسم الصمام القوي. تحتاج المقاعد فقط إلى نوابض داخلية صغيرة للحفاظ على الختم ضد الكرة.

يمكنك تحديد التثبيت الناجح للمحول من خلال مراعاة معايير محددة. يجب أن تثبت العملية المعايير التالية:

• عزم دوران تشغيل أقل بشكل ملحوظ مقارنة بالمعادلات العائمة.

• يتطلب عمر المقعد الممتد عددًا أقل من عمليات إيقاف الصيانة المخطط لها.

• قدرة ختم ثنائية الاتجاه أو متعددة الاتجاهات يمكن التحقق منها عبر جميع المنافذ.

• أداء المحرك المستقر دون الحاجة إلى إعادة المعايرة بشكل متكرر.

L-Port مقابل T-Port: اختيار الشكل الهندسي المناسب للتحويل

يحدد تحديد هندسة المنفذ الداخلي الصحيحة مدى انتقال السوائل بين مسارات الأنابيب الخاصة بك. يجب على المهندسين الاختيار بين تكوينين أساسيين للكرة بناءً على متطلبات العملية.

الصمام الكروي L-Port (تحويل صارم)

يتطلب الصمام الكروي ذو المنفذ L دورانًا بمقدار 90 درجة لتوجيه التدفق من مدخل مشترك إلى أحد المنفذين المتبادلين. تشكل القناة الداخلية زاوية قائمة. يقوم بتوجيه الوسائط بشكل صارم إلى المسار A أو المسار B.

يجب عليك تحديد هذه الشكل الهندسي للإغلاق المطلق للخط البديل. إنه يتفوق في التطبيقات التي تتطلب فصلًا صارمًا لمسارات السوائل. ومع ذلك، فإن هذا التصميم له قيود ميكانيكية متميزة. يحدث التوقف الكامل للتدفق مؤقتًا أثناء الدوران بزاوية 90 درجة. يطلق المهندسون على هذا سيناريو "الرأس الميت". ستشهد مضخات المنبع تدفقًا صفريًا لفترة وجيزة، مما قد يؤدي إلى تشغيل أنظمة تخفيف السلامة إذا لم تتم إدارتها.

صمام كروي على شكل T (تدفق مستمر وتقسيم)

يتميز الصمام الكروي ذو المنفذ T بقناة داخلية مستقيمة تتقاطع مع قناة متعامدة. إنه قادر تمامًا على تحويل التدفق باستخدام قدرة الدوران بزاوية 180 درجة. ومع ذلك، فإن الشركات المصنعة تصممه في المقام الأول لتقسيم تدفقات التدفق أو خلط مدخلات متعددة.

يعمل هذا التكوين بشكل أفضل مع التطبيقات التي لا يمكن أن تكون فيها المعدات الأولية في حالة توقف تام. فهو يسمح بالتبديل ""make-before-break"". يفتح الصمام مسار التدفق الجديد قليلاً قبل إغلاق المسار القديم بالكامل. وهذا يمنع ارتفاع الضغط المنبع. القيد الرئيسي هو ارتفاع خطر التلوث المتبادل المؤقت. ستختلط كميات صغيرة من السوائل من المسار A مع المسار B أثناء الدوران الانتقالي.

الجدول: مقارنة ميزات هندسة المنفذ

النقاش الهندسي: صمام واحد ثلاثي الاتجاه مقابل صمامين منفصلين

كثيرًا ما يناقش المهندسون الكيميائيون والهيدروليكيون البنية المثالية لتحويل التدفق. يمكنك توجيه السوائل باستخدام صمام واحد متعدد المنافذ أو مجموعة من صمامات الكتلة القياسية. ويقدم كلا النهجين فوائد تشغيلية فريدة.

يوفر اختيار صمام كروي واحد ثلاثي الاتجاه تزامنًا مضمونًا. يصبح من المستحيل ميكانيكيًا فتح كلا الخطين أو إغلاقهما بشكل غير صحيح إذا تم نقلهما بشكل صحيح. وهذا يوفر آلية توجيه آمنة من الفشل. كما أنه يقلل بشكل كبير من بصمة الأنابيب وتكلفة التركيب. أنت تلغي الحاجة إلى تركيب أنبوبي معقد على شكل حرف T، وصمام كتلة ثقيل ثانٍ، ومشغل آلي زائد عن الحاجة.

وبدلاً من ذلك، يوفر استخدام صمامين منفصلين ثنائي الاتجاه عزلًا فائقًا للصيانة. يجد الفنيون أنه من الأسهل بكثير خدمة خط معين مع الحفاظ على تشغيل الخط الآخر عبر حلقات الالتفافية. كما تضمن الصمامات المنفصلة التحكم المطلق في التلوث. لا تواجه أي خطر لحدوث تقاطع عابر يمكن أن يحدث أحيانًا داخل تجويف الصمام متعدد المنافذ أثناء الدوران.

نوصي بمصفوفة قرار منظمة لهذا الاختيار المعماري. اختر خيار المنافذ المتعددة الفردي عندما تكون المساحة الفعلية وتكلفة المشروع والتشغيل المتزامن أمرًا بالغ الأهمية. اختر صمامات مزدوجة منفصلة إذا كان العزل المطلق للخط أثناء التحولات يظل متطلبًا صارمًا للامتثال التنظيمي.

معايير المواصفات الرئيسية للتطبيقات الصناعية والهيدروليكية

المواصفات المناسبة تمنع الفشل المبكر في البيئات القاسية. يجب عليك إجراء تقييم صارم لمواد المقعد وحدود الضغط وقوى التشغيل.

اختيار مواد المقعد على أساس الوسائط

1. تحليل نقاء وسائط العملية: تعمل المقاعد الناعمة المصنوعة من PTFE أو النايلون أو PEEK بشكل ممتاز للسوائل النظيفة. تصبح نظرة خاطفة إلزامية لدرجات الحرارة المرتفعة والضغوط المرتفعة بسبب صلابتها الميكانيكية.

2. تقييم مدى كشط الوسائط: تعتبر المقاعد المعدنية المطلية بكربيد التنجستين أو كربيد الكروم إلزامية بالنسبة للوسائط الكاشطة. يجب عليك تحديد المقاعد المعدنية للملاط أو الخدمة شديدة الحرارة المرتفعة حيث يذوب البلاستيك الناعم أو يتآكل.

تقييمات الضغط وتحجيم التجويف

يجب عليك مطابقة تصنيفات فئة ASME أو ANSI بعناية مع الارتفاعات المتوقعة في ضغط النظام. تصبح هذه المطابقة حاسمة بشكل خاص عند تحديد صمام كروي هيدروليكي للآلات الثقيلة. تولد ملحقات الجرارات والمكابس الصناعية ارتفاعات هائلة في الضغط أثناء التشغيل. يجب أن يحتوي جسم الصمام على هذه المسامير العابرة بشكل آمن.

علاوة على ذلك، يجب على المهندسين الاختيار بين تكوينات التجويف الكامل والتجويف المنخفض. تحافظ نماذج التجويف الكامل على قنوات تدفق بحجم الأنبوب، مما يقلل من انخفاض الضغط. تؤدي نماذج التجويف المنخفض إلى حدوث تغييرات في سرعة التدفق وانخفاض طفيف في الضغط، ولكنها تقلل من وزن وحجم المكون الإجمالي.

اعتبارات حجم المحرك

يتطلب التشغيل حسابات هندسية دقيقة. لا تقم بقياس حجم المحرك الآلي الخاص بك بناءً على عزم الدوران الثابت وحده. يجب أن تأخذ في الاعتبار بشكل نشط عزم الدوران "الانفصالي" الديناميكي المطلوب لتحويل مسارات التدفق تحت أقصى ضغط تفاضلي. تتغير مقاومة السوائل بشكل كبير عندما تدور الكرة في منتصف الطريق خلال شوطها. قم دائمًا بتطبيق عامل أمان متحفظ على حسابات عزم الدوران.

مخاطر التنفيذ والدروس المستفادة

يؤدي تركيب نظام معقد لتحويل التدفق إلى مخاطر تشغيلية محددة. يجب على مهندسي العمليات توقع صدمات النظام والعوامل البيئية أثناء التشغيل.

يمكن أن تتسبب الصمامات الآلية سريعة المفعول في حدوث مطرقة مائية شديدة عند الوصول إلى تكوين منفذ L. تتوقف الطاقة الحركية للسائل المتحرك على الفور، مما يؤدي إلى حدوث موجة صادمة مدمرة. يمكنك التخفيف من هذه المخاطر من خلال التحكم الفعال في سرعة المشغل. استخدم قيود التحكم في التدفق على المحركات الهوائية لإبطاء الدوران. في حالة استخدام المحركات الكهربائية، قم بتنفيذ محركات التردد المتغير (VFDs) لتقليل السرعة أثناء الدرجات النهائية للإغلاق.

يجب عليك أيضًا معالجة تخفيف ضغط التجويف. تعمل تصميمات مرتكز الدوران على احتجاز كمية صغيرة من السوائل في تجويف الجسم بين المقاعد. إذا توسعت وسائط العملية بسبب تغيرات درجة الحرارة المحيطة، فإن الضغط المحصور يرتفع بسرعة. تعتبر آليات تخفيف التجويف حاسمة لمنع قفل الصمام أو تمزق الجسم الكارثي. حدد مقاعد ذاتية التنفيس (تأثير المكبس الفردي) أو صمامات نزف تجويف خارجية لإدارة هذا التوسيع.

وأخيرًا، يؤثر اتجاه التثبيت بشكل كبير على طول العمر. يعد توجيه الجذع إلى أعلى ممارسة قياسية لمنع تراكم الحطام الثقيل في منطقة التعبئة الحساسة. يثبت الاتجاه الرأسي المناسب أهمية خاصة في سيناريوهات التدفق متعدد الاتجاهات. يمكن أن تستقر الرواسب بشكل غير متوقع داخل جسم الصمام، مما يؤدي إلى تلف كاشط لمحمل مرتكز الدوران السفلي إذا تم توجيهه بشكل غير صحيح.

خاتمة

يتطلب اختيار صمام كروي ثلاثي الاتجاه لخدمة المحول تحليلًا هندسيًا دقيقًا. يجب عليك إعطاء الأولوية للاستقرار الميكانيكي عن طريق اختيار تصميم مثبت على مرتكز الدوران بدلاً من البدائل العائمة. إن تقييم هندسة التوجيه الدقيقة بين تحويل منفذ L الصارم أو الخلط المستمر لمنفذ T يفرض سلامة نظامك. إدارة ميكانيكا التدفق العابر تمنع تلف المعدات المكلف.

يجب على المهندسين اتخاذ إجراءات فورية من خلال تجميع ورقة بيانات العملية الشاملة. قم بتفصيل الحد الأقصى للضغط التفاضلي المتوقع عبر جميع المنافذ. حدد مخاطر التقاطع المقبولة لديك، وقرر رسميًا بين عمليات "التنفيذ قبل الكسر" و"الكسر قبل التنفيذ". تأكد من توفر التشغيل في الموقع قبل التواصل مع الشركات المصنعة للحصول على قائمة مختصرة نهائية.

التعليمات

س: هل يمكن استخدام الصمام الكروي ذو المنفذ T بشكل صارم لخدمة التحويل؟

ج: نعم، باستخدام مشغل مع توقفات بزاوية 90 درجة، يمكن أن يعمل منفذ T كمحول. ومع ذلك، فإنه سيسمح لفترة وجيزة بالتدفق إلى كلا المنافذ النهائية في وقت واحد أثناء الانتقال الميكانيكي. وهذا يجعله غير مناسب إذا كان العزل الصارم للمسار ضروريًا.

س: لماذا لا يوصى بصمام الكرة العائمة لتطبيقات محول الضغط العالي؟

ج: الضغط العالي يدفع الكرة العائمة بقوة إلى المقعد المغلق في اتجاه مجرى النهر. يؤدي هذا الدفع الجسدي المستمر إلى تشوه سريع للمقعد، وتسربات جانبية، واحتكاك مفرط. تطغى متطلبات عزم الدوران الناتجة بسهولة على المحركات الآلية القياسية.

س: ما الفرق بين "التصنيع قبل القطع" و"التصنيع قبل الصنع" في الصمامات ثلاثية الاتجاه؟

ج: يقوم "Make-before-break" بتوصيل مسار التدفق الجديد قبل إغلاق المسار القديم بالكامل. وهذا يمنع ارتفاع الضغط ولكنه يسمح بخلط السوائل. يقوم "الفاصل قبل الصنع" بإغلاق المسار الأول بالكامل قبل فتح المسار الثاني. وهذا يمنع الاختلاط تمامًا ولكنه يسبب انسدادًا مؤقتًا في الرأس الميت.

س: هل صمامات مرتكز الدوران ثلاثية الاتجاه مناسبة للتدفق ثنائي الاتجاه؟

ج: نعم. نظرًا لأن المرتكزات الميكانيكية تثبت الكرة بقوة وتكون المقاعد الداخلية محملة بنابض على سطح الكرة، فإنها تتعامل مع السائل الداخل من أي اتجاه دون عناء. وهذا يختلف بشكل كبير عن العديد من التصاميم العائمة أحادية الاتجاه.
