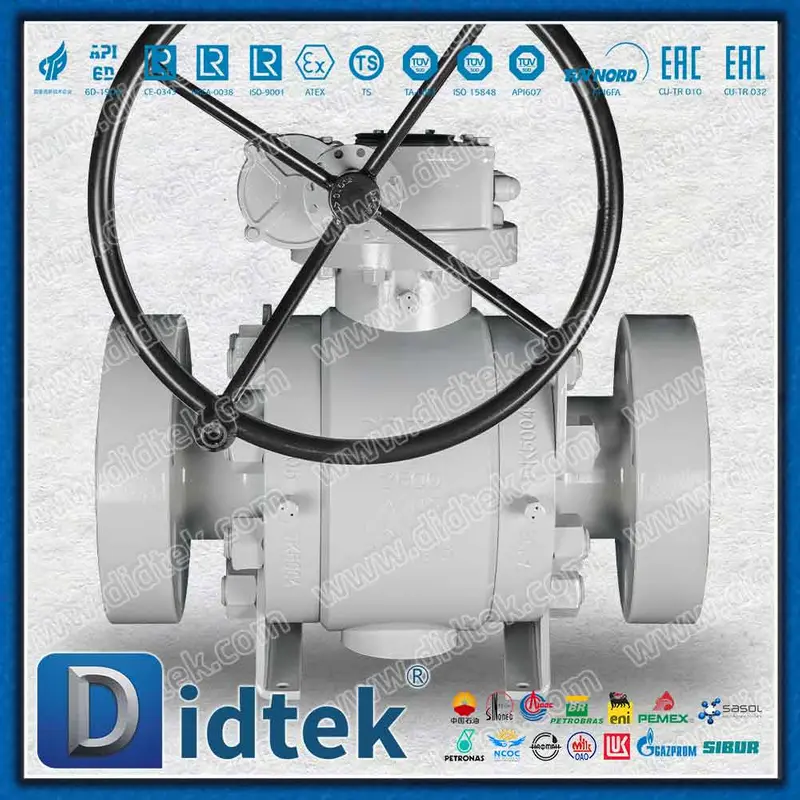

صمام كروي ذو حواف WCB مع علبة التروس: مقارنة فوائد التكلفة

إن زيادة حجم خط الأنابيب والضغط يتطلب حلول إغلاق موثوقة للغاية. إن القيام بذلك دون تضخيم النفقات الرأسمالية (CAPEX) بشكل غير ضروري يمثل تحديًا لفرق المشتريات الهندسية يوميًا. يجب علينا أن نوازن بين السلامة الميكانيكية وحدود الميزانية الصارمة.

نحن نحدد التكوين الأساسي للصناعة لهذه التطبيقات الصعبة. وهو يتألف من الفولاذ الكربوني المصبوب (WCB)، وتصميم مثبت على مرتكز الدوران، ووصلات ذات حواف، وعلبة تروس يدوية. يعد هذا الإعداد بمثابة المعيار المطلق للتطبيقات الصناعية غير المسببة للتآكل متوسطة إلى كبيرة الحجم.

يقوم المقيِّمون باستمرار بمقارنة هذا التكوين المحدد مع الحلول البديلة. يمكنك مقارنتها بالتصميمات العائمة، أو سبائك الفولاذ المقاوم للصدأ باهظة الثمن، أو الإعدادات الآلية العارية. يجب على المقيمين تحديد المسار الأكثر فعالية من حيث التكلفة لمشروعهم. في هذا الدليل، ستتعرف على حدود الحجم الدقيق التي تصبح فيها تصميمات مرتكز الدوران إلزامية. سنكشف كيف يعمل هذا التكوين على زيادة الكفاءة التشغيلية إلى الحد الأقصى، وضمان الاقتصاد في المواد، وتأمين قيمة دورة الحياة طويلة المدى للبنية التحتية لأنابيبك.

الوجبات السريعة الرئيسية

• عتبة الحجم: تصبح التصميمات المثبتة على مرتكز الدوران ضرورية تجاريًا وميكانيكيًا لأكثر من 4 بوصات (الفئة 150/300) بسبب الزيادات الهائلة في عزم الدوران في الصمامات العائمة.

• الاقتصاد في المواد: يوفر الفولاذ الكربوني WCB أقل النفقات الرأسمالية الأولية للبيئات غير المسببة للتآكل وذات درجات الحرارة القياسية مقارنة بالسبائك.

• الكفاءة التشغيلية: يعمل صندوق التروس اليدوي على تخفيف التكلفة العالية للمحركات الهوائية/الكهربائية مع ضمان التشغيل الآمن وسهل الإدارة لخطوط عزم الدوران العالية.

• قيمة دورة الحياة: تعمل الوصلات ذات الحواف وتصميمات الجسم المنقسمة على تقليل وقت التوقف عن الصيانة، مما يؤدي بشكل مباشر إلى خفض النفقات التشغيلية على مدار عمر خدمة الصمام.

مشكلة العمل: متى يتم تحديد صمام مرتكز الدوران ذي الحواف

غالبًا ما تفشل الصمامات العائمة في ظل ظروف الضغط العالي الشديدة. يجبر ضغط السائل الكرة غير المثبتة مباشرة على المقعد السفلي. يؤدي هذا الضغط المستمر إلى تآكل شديد للمقعد بمرور الوقت. كما أنه يولد عزم دوران تشغيلي هائل. يكافح المشغلون لفتح الخط أو إغلاقه بأمان. يجب علينا تحديد الضرورة الهيكلية لتصميم مثبت على مرتكز الدوران لحل هذه المشكلة. يقوم مرتكز الدوران بتثبيت الكرة ميكانيكيًا في الأعلى والأسفل. يمتص ضغط الخط. وهذا يحافظ على استقرار خط الأنابيب ويحمي أسطح الختم من قوى التكسير.

يجب أن نحدد المكان الذي ينتمي إليه للأغراض العامة الصمام الكروي الصناعي حقًا. نحن نبني اختياراتنا المادية على افتراضات إعلامية وبيئية محددة. يظل الفولاذ الكربوني المصبوب (WCB) مثاليًا للمياه والبخار والزيت والغازات غير المسببة للتآكل. إنه يعمل بشكل جيد للغاية ضمن نطاقات درجات الحرارة القياسية من -29 درجة مئوية إلى 425 درجة مئوية. لا تحتاج إلى مواد باهظة الثمن إذا كانت الوسائط الخاصة بك تقع ضمن هذه المعايير.

تواجه العديد من مصانع المعالجة فجوة أتمتة واضحة. التشغيل المتكرر ليس مطلوبًا دائمًا لكل سطر. إن تحديد صمامات التحكم الآلي باهظة الثمن للاستخدام غير المتكرر يخلق مشكلة الإفراط في المواصفات. إنه يهدر ميزانية المشروع القيمة. ومع ذلك، فإن الاعتماد على رافعة يدوية أساسية يشكل مخاطر تتعلق بالسلامة والراحة. يمكن للمشغلين إجهاد ظهورهم بسهولة أثناء القتال ضد الضغوط التفاضلية العالية. يجب علينا إيجاد حل وسط لحماية الميزانية والقوى العاملة.

النفقات الرأسمالية الأولية: صمام الفولاذ الكربوني WCB مقابل الحلول البديلة

يحدد اختيار المواد تكاليف الشراء الأولية بشكل كبير. يمكننا مقارنة تكلفة صمام الفولاذ الكربوني القياسي WCB مباشرةً مع الفولاذ المقاوم للصدأ SS304 أو SS316 أو السبائك المزدوجة المتخصصة. توفر WCB نسبة توفير قياسية تتراوح ما بين 30% إلى 50% تقريبًا عندما لا تكون مقاومة التآكل هي المحرك الأساسي لديك. لا تقم بتضخيم النفقات الرأسمالية الأولية الخاصة بك عن طريق تحديد السبائك دون داع.

مقارنة خط الأساس لتكلفة المواد

يؤدي تعقيد التصميم أيضًا إلى زيادة التكاليف الأولية. يجب عليك تقييم الفرق بين من قطعتين أو 3 قطع الصمام الكروي ذو الجسم المقسم المكون والبدائل الملحومة بالكامل. تستخدم تكوينات الجسم المنقسم وصلات مثبتة بمسامير. أنها تتطلب عمليات الصب والتصنيع القياسية. تتطلب الأجسام الملحومة بالكامل لحامًا آليًا معقدًا واختبارات متخصصة. وهذا يؤدي إلى ارتفاع سعر الشراء الأولي بشكل كبير.

يجب على فرق المشتريات تحديد منحنى السعر العائم مقابل سعر مرتكز الدوران. يتجاوز الصمام العائم عالي المواصفات في النهاية تكلفة تصميم مرتكز الدوران القياسي. يحدث هذا التقاطع عادة حول علامة 4 بوصة إلى 6 بوصة لضغوط الفئة 300. يجب على الشركات المصنعة استخدام كميات هائلة من المواد لتعزيز الصمام العائم الكبير. تقوم تصميمات مرتكز الدوران بتوزيع الضغط بشكل أكثر كفاءة، مما يجعلها أرخص في الإنتاج بأقطار أكبر.

العائمة مقابل الرسم البياني منحنى السعر مرتكز الدوران

النفقات التشغيلية والسلامة التشغيلية: عائد الاستثمار لصمام يعمل بعلبة التروس

تعد إدارة عزم الدوران على الخطوط ذات القطر الكبير مشكلة أمنية بالغة الأهمية. اليدوية يعمل الصمام الذي يعمل بعلبة التروس على تقليل المدخلات الميكانيكية المطلوبة من الموظفين الميدانيين بشكل كبير. يقوم المشغلون بإدارة العجلة اليدوية عدة مرات لتحريك الكرة الداخلية لجزء من الدرجة. تمنع هذه الميزة الميكانيكية الإجهاد الشديد للمشغل. إنه يحمي فريق الصيانة الخاص بك عند التعامل مع خطوط الضغط العالي.

توفر العملية الموجهة دفاعًا ممتازًا ضد المطرقة المائية. يؤدي الفتح أو الإغلاق السريع لخط أنابيب كبير إلى حدوث طفرات هائلة في الضغط. تنتقل هذه المسامير في اتجاه مجرى النهر ويمكن أن تمزق الأنابيب أو تدمر الأجهزة الحساسة. يقوم صندوق التروس ميكانيكيًا بإجبار المشغل على ضرب الكرة ببطء.

• ينظم سرعة السوائل بشكل آمن.

• إنه يحمي البنية التحتية لأنابيب المصب من الصدمات.

• يمنع الانغلاق المفاجئ للصمام.

• إنه يطيل عمر أختام المضخة المجاورة.

يمكننا تأطير علبة التروس اليدوية كإستراتيجية ذكية لتأجيل رأس المال. يمكنك تحقيق عملية موثوقة اليوم دون دفع تكاليف الأتمتة الباهظة الثمن. يحافظ على مرونة العملية الخاصة بك. يمكنك الاحتفاظ بخيار تعديل مشغل كهربائي أو هوائي لاحقًا إذا زاد تردد العملية. تحافظ هذه الإستراتيجية على انخفاض ميزانيات اليوم الأول مع حماية خط الأنابيب الخاص بك في المستقبل.

اعتبارات الوزن والمساحة وتكلفة التثبيت

يجب عليك مقارنة البصمة الأبعاد لمعداتك بعناية. نقوم بتقييم الأبعاد وجهًا لوجه ومتطلبات التخليص التشغيلي لصمام مرتكز الدوران ذي الحواف مقابل صمامات البوابة أو صمامات الفراشة المماثلة. تتطلب صمامات البوابة خلوصًا رأسيًا واسع النطاق لسيقانها المرتفعة. توفر صمامات الفراشة المساحة ولكنها غالبًا ما تحد من التدفق. يوفر تصميم كرة مرتكز الدوران قدرة تدفق ممتازة مع بصمة رأسية معتدلة ويمكن التنبؤ بها.

تضيف أجسام WCB المصبوبة وكتل مرتكز الدوران الداخلية الثقيلة وزنًا كبيرًا. يجب عليك حساب البنية التحتية لدعم الأنابيب. يتجاهل العديد من المشترين التكاليف الهندسية الخفية للدعامات الهيكلية لخطوط الأنابيب. تتطلب المعدات الثقيلة منصات خرسانية قوية، وإطارات فولاذية هيكلية، وشماعات أنابيب معززة لمنع تراجع خطوط الأنابيب.

تعمل الوصلات ذات الحواف القياسية على تبسيط العمل والتشغيل. إنها توفر مزايا مميزة مقارنة ببدائل اللحام التناكبي أثناء مرحلة التثبيت.

1. إنها تلغي الحاجة إلى عمالة لحام مكلفة في الموقع.

2. إنها تتجاوز الاختبارات غير المدمرة الشاملة (NDT) المطلوبة عادةً للمفاصل الملحومة.

3. إنها تقلل بشكل كبير من وقت المحاذاة المادية في الخندق.

4. إنها تسمح للفنيين بتثبيت المعدات في مكانها باستخدام الأدوات اليدوية القياسية.

إطار صيانة دورة الحياة وتقييم التآكل

تحدد إمكانية الوصول إلى الصيانة نجاحك التشغيلي على المدى الطويل. يجب علينا تقييم إمكانية الإصلاح الميداني لتصميم مرتكز الدوران ذو الجسم المنقسم. يمكن للفنيين فك قطع الجسم بسهولة للوصول إلى الأختام والمحامل الداخلية. ليس عليك قطعه من خط الأنابيب.

تعمل أنظمة حقن المواد المانعة للتسرب الثانوية كميزة رئيسية لتوفير النفقات التشغيلية. إذا تعرض المقعد الأساسي للخدش بسبب الحطام، فلن تحتاج إلى إغلاق المصنع على الفور. يمكنك ضخ مادة مانعة للتسرب متخصصة مباشرة في المقعد وتركيبات حقن الجذع. يؤدي هذا إلى استعادة الختم مؤقتًا. فهو يسمح للمحطة بالاستمرار في العمل بأمان حتى موعد الصيانة المقرر التالي. فهو يمتد الفترات الفاصلة بين الإصلاحات المادية بشكل كبير.

يجب علينا مقارنة ملف تعريف التآكل للتصميمات المختلفة لتقييم طول دورة الحياة المتوقعة. تُظهر تصميمات مرتكز الدوران ذات الكرة الثابتة تآكلًا يمكن التنبؤ به للغاية للمقاعد. تحافظ المقاعد المحملة بنابض على الضغط المستمر والمتساوي على الكرة. في المقابل، تقوم الصمامات العائمة ذات الضغط العالي بدفع الكرة بعنف إلى المقعد السفلي، مما يؤدي إلى تآكل غير متساوٍ ومتسارع. على مدى 10 إلى 15 عامًا، يؤدي شكل تآكل الكرة الثابتة إلى تقليل عمليات إيقاف التشغيل في حالات الطوارئ. سوف تستبدل عددًا أقل من الأجزاء الناعمة. يحافظ تكرار الصيانة المستقر على نفقات التشغيل الخاصة بك على المدى الطويل قابلة للتنبؤ بها ويمكن التحكم فيها.

مخاطر التنفيذ وقائمة مراجعة المواصفات

يؤدي الاختيار غير الصحيح لنسبة التروس إلى مخاطر تشغيلية شديدة. نحن نحذر بشدة من التقليل من تحديد نسبة علبة التروس لتوفير بضعة دولارات. تؤدي النسبة غير الكافية إلى جهد يدوي غير مقبول تحت الضغط التفاضلي الأقصى (MDP). قد يلجأ المشغلون إلى استخدام قضبان الغشاش على عجلة اليد. تعمل هذه الممارسة بشكل روتيني على تجريد التروس الداخلية وإبطال الضمانات.

يجب عليك احترام حدود درجة الحرارة والمواد بدقة. إن تحديد صمام كروي مرتكز ذو حواف WCB في التطبيقات تحت الصفر يشكل خطرًا كارثيًا. يصبح الفولاذ الكربوني WCB هشًا عند درجات حرارة منخفضة للغاية. يجب عليك تحديد درجات LCB أو LCC للبيئات الباردة. علاوة على ذلك، لا يستطيع WCB التعامل مع الوسائط شديدة التآكل. سوف تؤدي الخطوط الحمضية إلى تحلل الفولاذ الكربوني بسرعة.

تأكد من أن قوائم مراجعة المشتريات الخاصة بك تتطلب الامتثال الصارم والتوثيق. امتثال الطلب لـ API 6D وASME B16.34 للسلامة الهيكلية. تتطلب شهادة اختبار الحماية من الحرائق بموجب API 607. وتشمل معايير الانبعاثات الهاربة مثل API 641 للامتثال البيئي. يمكن أن يؤدي فقدان هذه الشهادات إلى فرض غرامات تنظيمية شديدة. قد يفرض المنظمون عمليات استبدال فورية ومكلفة إذا قمت بتركيب معدات غير متوافقة.

خاتمة

يمثل تكوين مرتكز الدوران ذو الحواف WCB مع علبة التروس اليدوية النقطة المثالية المطلقة للأنابيب الصناعية. فهو يوازن بشكل مثالي بين كفاءة النفقات الرأسمالية والموثوقية الميكانيكية. فهو يتعامل مع الضغوط العالية، ويمنع إجهاد المشغل، ويضمن الإغلاق المحكم في التطبيقات القياسية ذات التجويف الكبير.

نوصي بشدة بإجراء مراجعة هندسية نهائية قبل إصدار أمر الشراء. يجب عليك التحقق مرة أخرى من الحد الأقصى للضغط التفاضلي والتحقق من التركيب الدقيق للوسائط. يمكن للتغيرات الكيميائية الصغيرة في السائل أن تغير بشكل كبير متطلباتك من المواد.

قم بتوجيه مقيمي المشتريات لديك للتشاور مع مهندسي التطبيقات المتخصصين اليوم. يمكنهم تقديم حسابات دقيقة لعزم الدوران، والتوصية بنسب التروس المثالية، وتوفير رسومات الأبعاد المخصصة. تضمن الهندسة المسبقة الشاملة عقودًا من التشغيل الخالي من العيوب في هذا المجال.

التعليمات

س: ما هو الحجم الذي يجب أن أتحول فيه من الصمام الكروي العائم إلى الصمام الكروي مرتكز الدوران؟

ج: تملي معايير الصناعة بشكل عام التحول إلى تصميم مرتكز الدوران عند 4 بوصات وما فوق لتطبيقات الفئتين 150 و300. تولد الصمامات العائمة الأكبر من ذلك عزم دوران تشغيلًا مفرطًا وتعاني من تآكل المقعد المتسارع بسبب أحمال الضغط الشديدة.

س: هل يمكن أتمتة صمام تشغيل علبة التروس اليدوية لاحقًا؟

ج: نعم. يتم تركيب معظم علب التروس الحديثة مباشرة على وسادة تثبيت قياسية ISO 5211 على غطاء الصمام. يمكنك بسهولة إزالة علبة التروس اليدوية في الميدان وتثبيتها على مشغل هوائي أو كهربائي دون تعطيل ضغط خط الأنابيب الداخلي.

س: لماذا تختار WCB على A105 المزورة لصمام مرتكز الدوران ذو الحواف؟

ج: يوفر Cast WCB اقتصاديات فائقة الحجم وتوافرًا للتطبيقات ذات التجويف الكبير. يعد تزوير كتلة A105 لجسم مقاس 8 بوصات أو 12 بوصة أمرًا مكلفًا للغاية ويستغرق وقتًا طويلاً. يوفر صب WCB في أشكال معقدة قوة ممتازة بجزء بسيط من تكلفة التصنيع.

س: هل يتسرب الصمام الكروي المنقسم أكثر من الصمام الملحوم بالكامل؟

ج: لا، بشرط تحديدها وصيانتها بشكل صحيح. تستخدم تصميمات الجسم المقسم وصلات مثبتة بمسامير قوية ومعايير حشية متقدمة لضمان إحكام الغلق. يتم حجز الأجسام الملحومة بالكامل بشكل صارم لخطوط الأنابيب المدفونة تحت الأرض حيث يكون الوصول إلى الصيانة مستحيلًا تمامًا.
