صمام كروي ذو درجة حرارة منخفضة LF2: مقارنة المنفذ الكامل مقابل المنفذ المنخفض

يتطلب تحديد حجم المنفذ الصحيح لصمام ASTM A350 LF2 تحقيق توازن هندسي دقيق. يجب عليك الموازنة بين الأداء الهيدروليكي المهم والنفقات الرأسمالية وقيود الوزن الهيكلي. يعتمد متخصصو الصناعة على صمام كروي ذو درجة حرارة منخفضة LF2 لتطبيقات العزل المطلوبة التي تصل إلى -46 درجة مئوية (-50 درجة فهرنهايت). في ظروف التجمد الشديدة هذه، تتغير ديناميكيات الموائع القياسية بشكل كبير. تؤدي هذه الانخفاضات في درجات الحرارة إلى تضخيم مخاطر انخفاض الضغط الشديد والتجويف الموضعي. قد يؤدي الفشل في تحديد حجم تجويف الصمام بشكل صحيح إلى إتلاف المعدات النهائية.

سنوفر إطارًا صارمًا قائمًا على الأدلة لمساعدتك في التغلب على تحدي المواصفات المعقد هذا. سوف تتعلم بالضبط متى يبرر تصميم المنفذ الكامل قسطه الكبير. علاوة على ذلك، سنوضح متى يفي تصميم المنفذ المصغر بجميع معايير التشغيل بأمان دون المساس بسلامة النظام. يمكنك تطبيق هذه المبادئ على الفور لتحسين دورة الشراء التالية.

الوجبات السريعة الرئيسية

• خط الأساس للمادة: تم تصنيع الفولاذ الكربوني LF2 خصيصًا من أجل المتانة في درجات الحرارة المنخفضة؛ يؤثر اختيار حجم المنفذ بشكل مباشر على البصمة المادية والكتلة الحرارية للصمام.

• التدفق مقابل التكلفة: توفر صمامات المنفذ الكامل أقصى قدر من كفاءة التدفق (Cv) وقابلية التحميل ولكنها تأتي مع زيادة تصل إلى 30% في الوزن والتكلفة.

• تأثير التشغيل: يحدد حجم المنفذ عزم الدوران التشغيلي المطلوب، مما يؤثر بشكل كبير على حجم وتكلفة الحزم الآلية مثل صمام مرتكز الدوران الهوائي.

• قاعدة القرار: الافتراضي إلى المنفذ المخفض للعزل العام حيث يتم احتساب انخفاض الضغط ومقبول؛ منفذ كامل لخطوط الكشط/الخنازير، أو الوسائط عالية اللزوجة، أو أنظمة انخفاض الضغط الصارمة.

دور الفولاذ الكربوني LF2 في تطبيقات درجات الحرارة المنخفضة

يصبح الفولاذ الكربوني القياسي هشًا للغاية عند درجة حرارة أقل من -29 درجة مئوية (-20 درجة فهرنهايت). لا يمكن للمهندسين نشر مواد مثل ASTM A105 أو WCB بأمان في بيئات تحت الصفر. يضمن تحديد صمام الفولاذ الكربوني LF2 إجراء اختبار صارم لصدمات Charpy على شكل حرف V عند -46 درجة مئوية. يضمن هذا الاختبار الإلزامي السلامة الهيكلية الأساسية في البيئات الصناعية القاسية. تقوم المسابك بتصنيع الفولاذ LF2 خصيصًا للاحتفاظ بالليونة. إنه يقاوم التشققات الدقيقة أثناء الدورات الحرارية السريعة.

حجم المنفذ مهم بشكل أكبر في درجات الحرارة المنخفضة. تؤدي المنافذ المنخفضة إلى زيادة سرعة السوائل بطبيعتها. تولد حركة السوائل الأسرع اضطرابًا شديدًا في اتجاه مجرى النهر. غالبًا ما تتعامل مرافق المعالجة مع الغازات المسالة أو السوائل ذات الطور المختلط عند هذه النطاقات تحت الصفر. يمكن أن يؤدي انخفاض الضغط المفرط (ΔP) عبر منفذ منخفض إلى حدوث تغييرات فورية في الطور. يتحول السائل بسرعة إلى فقاعات بخار. تنهار هذه الفقاعات بعنف على الغلاف المعدني. يؤدي هذا الوميض أو التجويف الموضعي إلى تدمير الأسطح الداخلية المانعة للتسرب فعليًا.

يجب على مصممي النظام أيضًا أن يأخذوا في الاعتبار الكتلة الحرارية. تحتوي تصميمات المنافذ الكاملة على قدر أكبر بكثير من الفولاذ. تؤثر الكتلة الحرارية الأكبر بشكل مباشر على أوقات التبريد في العمليات المبردة أو شبه المبردة. يجب على المشغلين تبريد النظام ببطء. يخلق التبريد السريع تدرجات حرارية شديدة عبر الجدران الفولاذية السميكة. يجب عليك مراعاة فترات التهدئة الممتدة هذه أثناء تشغيل المنشأة. تبرد تصميمات المنافذ الأصغر حجمًا بشكل أسرع بكثير.

أفضل الممارسات لعمليات التنفيذ دون الصفر

• تحقق دائمًا من شهادات اختبار Charpy V-notch قبل تثبيت مكونات LF2.

• قم بعزل جسم الصمام بالكامل لمنع تراكم الجليد الخارجي.

• مراقبة سرعات موائع خطوط الأنابيب لمنع أحداث التجويف غير المتوقعة.

الصمام الكروي ذو المنفذ الكامل: الحقائق الهندسية وحالات الاستخدام المبررة

يقوم المهندسون بتقييم الصمام الكروي ذو المنفذ الكامل بناءً على معايير النجاح الصارمة. يجب أن يحقق التصميم ملف تعريف تدفق مطابقًا تمامًا لأنبوب التوصيل. لا يوفر أي قيود جسدية. يمر السائل عبر التجويف الداخلي بسلاسة. يوفر هذا المسار غير المقيد العديد من الفوائد التشغيلية المتخصصة للغاية.

تمثل القدرة على التحمل الميزة الأساسية. تقوم أطقم الصيانة بشكل روتيني بتنظيف وفحص خطوط الأنابيب الرئيسية. يطلقون أجهزة ميكانيكية تسمى الخنازير عبر الشبكة. يزيل الخنزير الحطام ويفصل الدفعات الكيميائية ويقيس التآكل الداخلي. يقوم التجويف المقيد بمحاصرة هذه الأجهزة على الفور. تسمح تصميمات المنافذ الكاملة للخنازير الميكانيكية بالعبور بأمان. ولذلك، فإن أي خط أنابيب مخصص للتجريف الميكانيكي المنتظم يتطلب هذا التكوين المحدد.

يمثل معامل التدفق الأقصى (Cv) ميزة أساسية أخرى. تولد التجاويف غير المقيدة انخفاضات لا تذكر في الضغط. تتطلب المضخات طاقة أقل بكثير لدفع السوائل الثقيلة عبر النظام. تقلل مقاومة الضخ المنخفضة من النفقات التشغيلية طويلة المدى (OpEx). توفر المرافق التي تتعامل مع الوسائط عالية اللزوجة آلاف الدولارات من تكاليف الكهرباء طوال دورة حياة المعدات.

ومع ذلك، فإن التنفيذ ينطوي على مخاطر ومقايضات ملحوظة. تتوسع البصمة المادية بشكل كبير. يجب على الشركات المصنعة زيادة الأبعاد وجهاً لوجه لإيواء مكونات كروية أكبر. تتطلب هذه الأبعاد متطلبات تزوير أثقل بكثير. ويجب أن تتحمل البنية التحتية الداعمة هذا الوزن الزائد بأمان. كما يرتفع الإنفاق الرأسمالي (CapEx). ويواجه المشترون تكاليف شراء أولية أعلى. تؤدي زيادة حجم مادة LF2 والمكونات الداخلية الأكبر حجمًا إلى زيادة السعر إلى الأعلى.

انخفاض صمام الكرة المنفذ: كفاءة التكلفة وحدود النشر

يوفر تصميم المنفذ المنخفض فئة حلول بديلة. يكون التجويف الداخلي عادة بحجم أنبوب واحد أصغر من خط أنابيب التوصيل. على سبيل المثال، تحتوي الوصلة الخارجية مقاس 4 بوصات على تجويف داخلي مقاس 3 بوصات. يتدفق السائل بلطف إلى الممر الأصغر قبل أن يتوسع مرة أخرى في اتجاه مجرى النهر.

تخفيض الوزن يدفع إلى اعتماد هذا التصميم. المعدات الثقيلة تضغط على البنية التحتية. تظل المنصات البحرية حساسة للوزن بشكل لا يصدق. تتطلب الزلاجات المعيارية المدمجة أيضًا مكونات أخف وزنًا. يؤدي تقليل حجم التجويف إلى تقليل كتلة الحدادة الكبيرة. يتعامل طاقم التثبيت مع هذه الوحدات الأخف بسهولة أكبر.

يوفر انخفاض النفقات الرأسمالية قيمة هائلة للمشتريات واسعة النطاق. يستخدم المصنعون مواد خام LF2 أقل. تستغرق عمليات المعالجة الداخلية وقتًا أقل. تنتقل هذه المدخرات مباشرة إلى المشتري. أثبتت وحدات الموانئ المخفضة أنها اقتصادية للغاية بالنسبة للتوسعات الصناعية الضخمة. يمكنك نشر المئات منها عبر منشأة يظل فيها تقييد التدفق مقبولاً هيدروليكيًا.

تتطلب مخاطر التنفيذ مراقبة هندسية دقيقة. وهي بطبيعتها غير مناسبة لعمليات الخنازير الميكانيكية. سوف ينحشر خنزير التنظيف على الكتف الداخلي على الفور. يقدم التصميم أيضًا فقدانًا دائمًا للضغط في نظام الأنابيب. يتطلب المهندسون التحقق الصارم من صحة النماذج الهيدروليكية لخطوط الأنابيب. يجب عليك التأكد بشكل نهائي من أن ضغط المصب يظل متوافقًا مع السلامة التشغيلية.

التشغيل والأتمتة: تحديد حجم صمام مرتكز الدوران الهوائي

هناك علاقة مباشرة ومثبتة رياضيًا بين عزم الدوران وحجم المنفذ. يتميز الصمام الكروي ذو التجويف الكامل بمجال داخلي ضخم. إنها تتطلب مقاعد مانعة للتسرب أثقل وأكثر متانة. تخلق مساحة السطح الأكبر هذه احتكاكًا ميكانيكيًا كبيرًا. ونتيجة لذلك، يتطلب التجميع عزم دوران انفصالي أعلى بكثير. كما يتطلب أيضًا عزم دوران مستمرًا للتشغيل بشكل صحيح.

ويؤثر هذا الواقع بشكل مباشر على استراتيجيات الأتمتة الصناعية. يتطلب عزم الدوران العالي مشغلات هوائية أكبر بكثير. تعمل المحركات الأكبر حجمًا على زيادة البصمة المادية الإجمالية للحزمة الآلية. كما أنها تستهلك كمية أكبر بكثير من الهواء المضغوط للنبات في كل ضربة. يجب على المنشآت تحديد حجم شبكات ضواغط الهواء الخاصة بها للتعامل مع هذا الطلب الهوائي المتزايد.

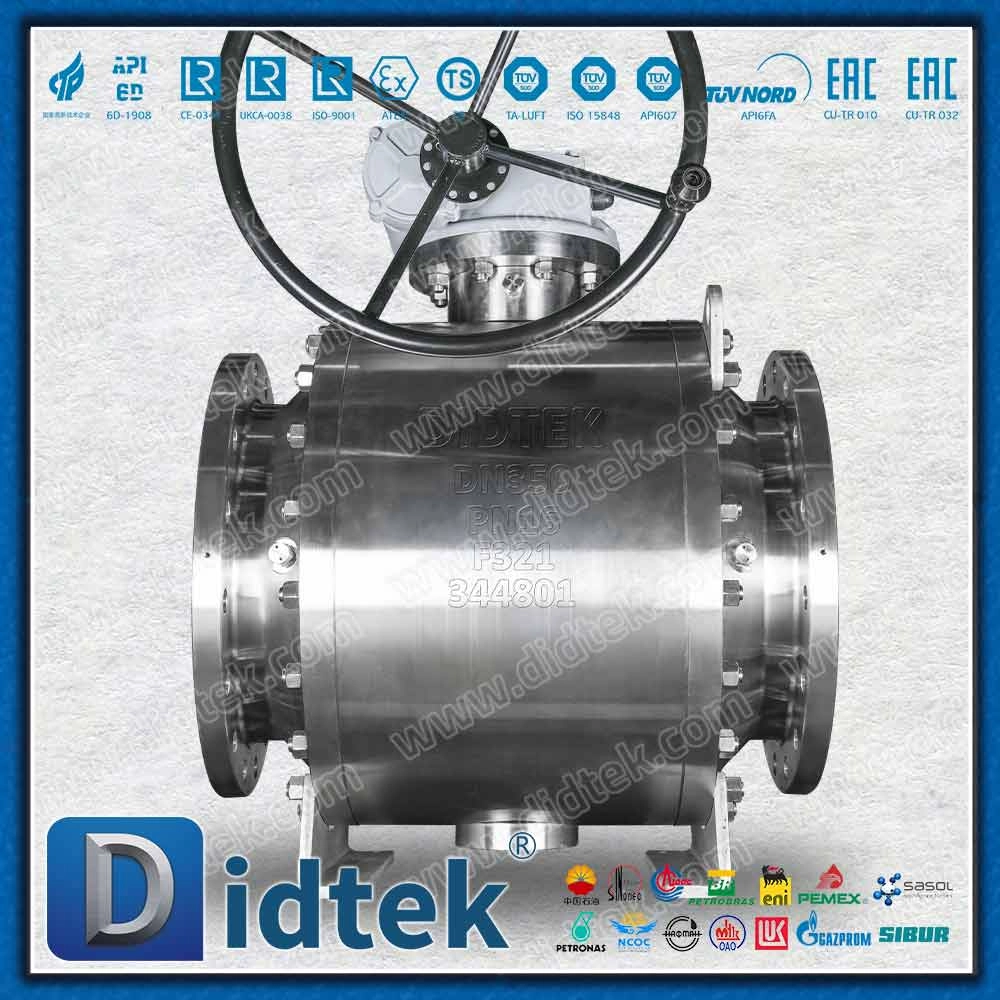

يجب على المهندسين تقييم مرتكز الدوران بعناية مقابل تصميمات التركيب العائمة. قد تستخدم المكونات الأصغر آليات عائمة بسيطة. ومع ذلك، يواجه صمام درجة الحرارة المنخفضة الذي يزيد عن 2 بوصة ضغطًا هائلاً على الخط. تعمل فئات الضغط العالي (ASME Class 300 وما فوق) على تفاقم هذه المشكلة. في هذه السيناريوهات، تصبح التصاميم المثبتة على مرتكز الدوران إلزامية تمامًا. السيقان العلوية والسفلية تثبت كرة مرتكز الدوران. يمتص هذا الاختيار الهيكلي ضغط الخط الثقيل، ويمنع سحق المقعد، ويقلل بشكل كبير من عزم دوران التشغيل. يضمن تركيب حزمة صمام مرتكز الدوران الهوائي ذات الحجم الدقيق تشغيلًا موثوقًا عن بعد.

يظل تقييم ميزانية التشغيل الكاملة الخاصة بك أمرًا بالغ الأهمية. يجب على المشترين حساب الأثر المالي المجمع بعناية. يجب عليك الجمع بين تكلفة وحدة LF2 العارية بالإضافة إلى الحزمة الهوائية ذات الحجم المناسب. يعمل تصميم المنفذ المنخفض بطبيعته مع احتكاك أقل. ولذلك، قد يسمح بحزمة أتمتة أصغر حجمًا وأرخص بشكل كبير. غالبًا ما يملي هذا التخفيض المتتالي للتكاليف قرارات الشراء النهائية.

أخطاء الأتمتة الشائعة

• تصغير حجم المحرك الهوائي من خلال تجاهل تصلب المقعد عند درجة الحرارة المنخفضة.

• الفشل في توفير هواء الجهاز المجفف بشكل مناسب، مما يؤدي إلى تجميد منافذ المشغل.

• اختيار تصميم عائم للخطوط المبردة ذات الضغط العالي بدلاً من حامل مرتكز الدوران القوي.

إطار التقييم: منطق القائمة المختصرة للمشتريات

يتطلب تحديد التكوين الأمثل اتباع نهج منظم يحركه المنطق. التخمين يضر بسلامة المنشأة وحدود الميزانية. نوصي باتباع إطار تقييم صارم من أربع خطوات.

1. الخطوة 1: التحقق من متطلبات الصيانة. يجب عليك تحديد ما إذا كان هناك حاجة إلى خنازير خطوط الأنابيب أو الكشط الميكانيكي. مراجعة فلسفة الصيانة طويلة المدى للمنشأة. إذا كان فريق الصيانة يخطط لإطلاق الخنازير للتنظيف أو الفحص، فيجب عليك تفويض التكوين الكامل للمنفذ. أوقف التقييم هنا إذا كانت الإجابة بنعم.

2. الخطوة 2: حساب انخفاض الضغط المسموح به. تشغيل نماذج هيدروليكية دقيقة للنظام. التعاون مع مهندسي العمليات لمراجعة منحنيات المضخة. أنت بحاجة إلى تحديد ما إذا كانت العملية تتحمل ΔP المحدد لمنفذ مخفض. إذا أدى انخفاض الضغط إلى حدوث التجويف أو حرمان المعدات النهائية، فقم بالترقية على الفور إلى خيار المنفذ الكامل.

3. الخطوة 3: تقييم ميزانية التشغيل. قارن تكاليف الحزمة الآلية الكاملة جنبًا إلى جنب. لا تنظر فقط إلى المعدن العاري. احسب تكلفة مبيت LF2، والمحرك الهوائي، وأقواس الملف اللولبي، وملحقات التحكم لكلا التكوينين. تأكد من أن ميزانيتك تغطي بشكل مريح ناتج عزم الدوران المطلوب.

4. الخطوة 4: تأكيد امتثال الصناعة. تأكد من أن حجم المنفذ المحدد ومواد LF2 تعود تمامًا إلى رموز مشروع محددة. قم بمراجعة مواصفاتك وفقًا لـ API 6D لمكونات خطوط الأنابيب. تحقق من ASME B16.34 للتعرف على تقييمات درجة حرارة الضغط الأساسية. في حالة التعامل مع الغاز الحامض، تحقق من الامتثال المطلق لمعايير NACE MR0175 فيما يتعلق بحدود صلابة LF2.

خاتمة

لا يتفوق أي من حجم المنفذ عالميًا في جميع السيناريوهات الصناعية. ويظل الاختيار عبارة عن حساب هندسي صارم يوازن بين ديناميكيات التدفق وحدود الشراء الواقعية. ويضمن تحديد التجويف الداخلي الصحيح سلامة المنشأة على المدى الطويل، وتقليل وقت التوقف عن العمل، وتحسين الإنفاق الرأسمالي.

لوضع اللمسات الأخيرة على استراتيجية الشراء الخاصة بك بشكل فعال، فكر في خطوات العمل التالية:

• تدقيق النماذج الهيدروليكية: قم بإجراء عمليات محاكاة دقيقة لتعيين انخفاضات الضغط عبر جميع نقاط العزل المطلوبة.

• تحديد الصيانة الميكانيكية: تأكد مما إذا كان أي جزء من خطوط الأنابيب يتطلب أدوات كشط أو خنازير في المستقبل.

• المشاركة مبكرًا: استشر الشركات المصنعة للصمامات أثناء مرحلة التصميم الأولي لإجراء حسابات دقيقة للسيرة الذاتية.

• طلب ملفات تعريف عزم الدوران: اطلب من الموردين متطلبات عزم الدوران الدقيقة بناءً على الوسائط المحددة ذات درجة الحرارة المنخفضة وفئة الضغط ASME.

التعليمات

س: هل يتمتع صمام المنفذ المخفض LF2 بمعدل ضغط أقل من المنفذ الكامل؟

ج: لا. يحتفظ كلا التصميمين بنفس تصنيف فئة الضغط ASME (على سبيل المثال، الفئة 150، 300، 600). ويكمن الفرق بالكامل في قدرة التدفق الداخلي، وليس في قوة احتواء ضغط الحدود الخارجية.

س: هل يمكن استخدام صمام المنفذ القياسي بالتبادل مع صمام المنفذ المخفض؟

ج: نعم، يعد "المنفذ القياسي" و "المنفذ المخفض" مصطلحين مترادفين بشكل عام في صناعة الصمامات. تشير كلتا العبارتين إلى تجويف داخلي بحجم اسمي أصغر تمامًا من خط الأنابيب المتصل.

س: كيف يؤثر تصنيف درجة الحرارة -46 درجة مئوية لـ LF2 على اختيار مادة المقعد؟

ج: يملي LF2 فقط الغلاف الفولاذي الخارجي. يجب عليك إقران هيكل LF2 بمقاعد ناعمة متوافقة بدرجة عالية مع درجات الحرارة المنخفضة. تضمن المواد مثل Devlon أو PCTFE أو خلطات PTFE المتخصصة إغلاقًا محكمًا دون أن تتكسر عند درجات حرارة أقل من الصفر.

س: هل جميع الصمامات الكروية ذات التجويف الكامل مثبتة على مرتكز الدوران؟

ج: لا. قد تستخدم الأحجام الأصغر (أقل من 2 بوصة عادةً) أو فئات الضغط المنخفض تصميمات كرة عائمة بسيطة. ومع ذلك، تعتمد أنظمة الضغط العالي أو أنظمة درجات الحرارة المنخفضة الكبيرة بشكل صارم على تركيب مرتكز الدوران لإدارة عزم الدوران الزائد ومنع تآكل المقعد المبكر.
