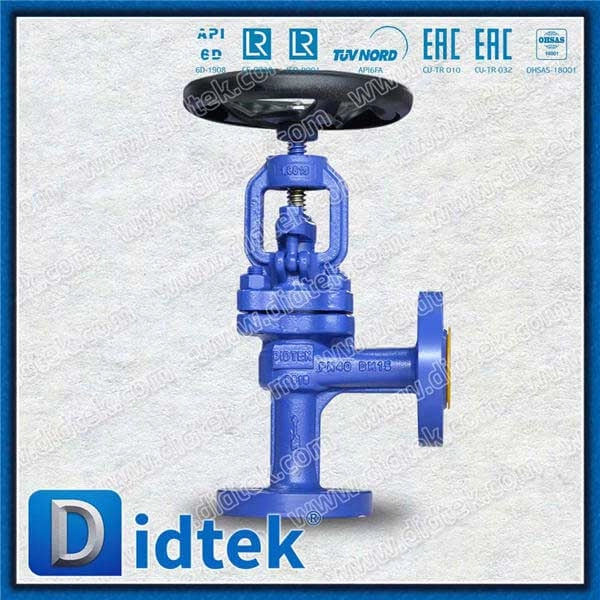

صمام كروي زاوية GS-C25: تطبيقات البخار والمياه الصناعية

في خطوط أنابيب البخار والمياه الصناعية ذات الضغط العالي، يؤدي فشل التحكم في التدفق إلى مخاطر تتعلق بالسلامة وتوقف تشغيلي شديد. غالبًا ما تتحد الضغوط الشديدة مع درجات الحرارة الشديدة في هذه الأنظمة. يحتاج مشغلو المرافق إلى عزل خطوط الأنابيب بشكل موثوق تمامًا للحفاظ على السلامة. غالبًا ما تحتاج الصمامات القياسية ذات النمط المستقيم إلى تجهيزات أنابيب إضافية. تعمل هذه التركيبات الإضافية على زيادة انخفاض ضغط النظام وإنشاء نقاط تسرب غير ضرورية. تؤدي مفاصل الكوع الزائدة إلى ظهور نقاط ضعف هيكلية عبر الشبكات الحرارية المعقدة. إنها تهدد في النهاية سلامة النبات وأدائه.

يعالج الصمام الكروي ذو الزاوية GS -C25 هذه المشكلات الحرجة بشكل مباشر. فهو يجمع بين مسار تدفق عالي الكفاءة بزاوية 90 درجة مع فولاذ كربوني مصبوب متين. وهذا المزيج يجعله المعيار الأول لأنظمة الأنابيب المتوافقة مع DIN في جميع أنحاء العالم. يقوم هذا الدليل الشامل بتقييم الجدوى الفنية وقيود الأداء ومعايير الشراء الدقيقة لهذه الصمامات. سوف تتعلم كيفية تحسين الشبكات الحرارية والسوائل المطلوبة بشكل فعال.

الوجبات السريعة الرئيسية

• سلامة المواد: يوفر GS-C25 (DIN 1.0619) قوة شد فائقة في درجات الحرارة العالية مقارنة بالحديد الزهر القياسي.

• كفاءة النظام: يلغي تصميم الزاوية 90 درجة الحاجة إلى تركيب الكوع، مما يقلل من أثر التثبيت ويخفف من انخفاض الضغط.

• ملاءمة التطبيق: مثالي لتقليل البخار عالي الضغط، وتفجير الغلاية، وعزل المياه الصناعية للخدمة الشاقة.

• تقنيات الختم: توفر التكوينات المتقدمة (على سبيل المثال، ختم المنفاخ) تسربًا يقترب من الصفر، وهو أمر ضروري للوسائط الخطرة أو ذات القيمة العالية.

لماذا GS-C25؟ مواصفات المواد والامتثال للمعايير

إزالة الغموض عن المواد

يحدد المهندسون باستمرار GS-C25 للبيئات الصناعية كثيرة المتطلبات. يجب علينا أولاً أن نفهم أساسها المعدني. GS-C25 عبارة عن فولاذ كربوني مصبوب عالي الجودة. إنه يندرج تحت تصنيف المواد DIN 1.0619. إنه بمثابة المعادل الأوروبي لمواصفات ASTM A216 WCB المعترف بها على نطاق واسع.

كثيرًا ما ترتكب فرق المشتريات خطأً فادحًا في البحث أثناء تحديد المصادر. غالبًا ما يبحثون عن صمام من الحديد الزهر GS-C25 . وهذا المصطلح متناقض بطبيعته. يتميز الحديد الزهر بمحتوى عالي من الكربون وخصائص هشة. يتحطم تحت الضغط الحراري الشديد أو التأثير الجسدي. على العكس من ذلك، GS-C25 عبارة عن سبيكة فولاذية قابلة للسحب. يمتص الصدمات الميكانيكية ويستوعب التمدد الحراري الشديد. يجب عليك تجنب الحديد الزهر بشكل صارم في خطوط البخار ذات الضغط العالي. أصر دائمًا على استخدام الفولاذ المصبوب GS-C25 الذي تم التحقق منه لتحقيق الأمان الأمثل.

محاذاة قياسية DIN

تفضل تصميمات المصانع الأوروبية والعالمية بشكل كبير معايير DIN. يضمن الامتثال الصمام الكروي ذو الزاوية DIN الصارم للأبعاد. تتوافق الأبعاد وجهاً لوجه بشكل مثالي مع مختلف الشركات المصنعة. يعمل هذا التوحيد على تبسيط سيناريوهات الصيانة والاستبدال السريع.

يحدد مشغلو المصنع في المقام الأول هذه الصمامات لأنظمة الضغط من PN16 إلى PN40. تترجم هذه التصنيفات إلى ما يقرب من 16 إلى 40 بار من الضغط المسموح به في درجات الحرارة المحيطة. يتطلب إطار عمل DIN اختبارات صارمة وغير مدمرة أثناء التصنيع. تضمن هذه الاختبارات أن الجسم الفولاذي المصبوب لا يحتوي على فراغات أو مسامية مخفية. ستؤدي مثل هذه العيوب حتمًا إلى انفجارات كارثية في أنظمة البخار الحي.

الحدود الحرارية

كل مادة تمتلك حدود تشغيلية صارمة. يعمل الفولاذ GS-C25 بشكل جيد للغاية حتى 400 درجة مئوية (752 درجة فهرنهايت). ضمن هذا النطاق، فإنه يحافظ على قوة شد ممتازة وصلابة هيكلية. تتعامل المادة بسهولة مع البخار المشبع القياسي والبخار شديد الحرارة المعتدل.

ومع ذلك، يتدهور الأداء بسرعة بعد 400 درجة مئوية. يبدأ الفولاذ الكربوني في تجربة الزحف المتسارع. يشير الزحف إلى التشوه البطيء والدائم تحت الضغط الميكانيكي المستمر. عندما تتجاوز درجات حرارة العملية هذا الحد الحرج، يجب عليك ترقية اختيار المواد الخاصة بك. أصبحت سبائك الفولاذ، مثل WC6 أو WC9، ضرورية. يؤدي استخدام GS-C25 فوق الحد الحراري إلى خطر حدوث تمزق مفاجئ في جسم الصمام.

الميزة الهندسية: صمام الزاوية الصناعية 90 درجة

ديناميات التدفق

تحدد الهندسة الهيكلية للصمام أداء السوائل. يوفر صمام الزاوية الصناعية تصميمًا فريدًا ثنائي الغرض. إنه يعمل في وقت واحد كتغيير اتجاه خط الأنابيب ومنظم تدفق دقيق.

يدخل السائل إلى جسم الصمام من المنفذ السفلي. يتدفق لأعلى عبر منطقة الجلوس. ثم يخرج السائل على الفور من خلال المنفذ الجانبي بزاوية 90 درجة. هذا الانتقال السلس يقلل من قيود التدفق الداخلي. تعمل الصمامات القياسية ذات النمط المستقيم على دفع السائل عبر مسار ملتوي على شكل حرف Z. يزيل تكوين الزاوية منعطفًا اتجاهيًا مقيدًا للغاية. يعمل هذا الكفاف الداخلي المبسط على تحسين معامل التدفق الإجمالي.

تخفيف انخفاض الضغط

تشكل قطرات الضغط العالي تحديًا مستمرًا في الشبكات البخارية. يؤدي فقدان الضغط المفرط إلى تقليل كفاءة النظام وإهدار الطاقة الحرارية باهظة الثمن.

تكوينات الزاوية تكافح بشكل طبيعي هذه الظواهر السلبية. إنها تقلل من اضطراب السوائل مباشرة أسفل منطقة الجلوس. ويترجم الاضطراب الأقل بشكل مباشر إلى انخفاض مستويات الضوضاء الصوتية داخل المصنع. علاوة على ذلك، فإن مسار التدفق الانسيابي يخفف من التجويف المدمر. يحدث التجويف عندما ينخفض ​​ضغط السائل إلى ما دون ضغط البخار. تتشكل فقاعات البخار وتنهار بعنف على الأسطح المعدنية. يحافظ تصميم الزاوية على استقرار ملفات الضغط الموضعية. يحمي هذا الثبات القطع الداخلي من التآكل السريع الشبيه بالحفر.

اقتصاد الفضاء والوزن

تعاني تخطيطات المنشآت الصناعية في كثير من الأحيان من قيود شديدة على المساحة. تتطلب غرف الغلايات ومحطات البخار المثبتة على الانزلاق تكوينات معدات مدمجة.

غالبًا ما تتطلب الصمامات المستقيمة تركيب كوع منفصل لتوجيه الأنابيب. هذا المزيج يزيد من البصمة المادية. كما أنه يضيف وزنًا غير ضروري إلى هياكل دعم الأنابيب. يعمل تصميم الزاوية 90 درجة على إزالة تركيب الكوع الزائد بشكل فعال. يمكنك التخلص من وصلة ذات حواف واحدة ومجموعة واحدة من الحشيات. ويقلل هذا التخفيض من مخاطر الانبعاثات الهاربة. كما أنه يبسط عملية التثبيت الأولية لمقاولي الأنابيب.

تقييم صمام الكرة الأرضية للبخار للتطبيقات القاسية

تحديات خط البخار

إن توزيع البخار الصناعي هو عملية عنيفة بطبيعتها. يتغير وسط السائل مراحله بسرعة. يحدث وميض البخار عندما ينخفض ​​مكثف الضغط العالي إلى ضغط أقل. يومض جزء من السائل بعنف ويتحول إلى بخار. يشدد هذا التوسع على مكونات الصمام الداخلية.

المطرقة المائية تمثل خطرا شديدا آخر. تنتقل الرخويات من المكثفات المتراكمة بسرعات عالية. إنها تؤثر على أقراص الصمامات المغلقة بقوة هائلة. علاوة على ذلك، تؤدي الدورة الحرارية اليومية إلى تمدد الأنابيب وتقلصها باستمرار. تتطلب هذه القوى المشتركة حلاً قويًا للعزل.

ختم المنفاخ مقابل التعبئة القياسية

تحدد تقنية الختم ملف السلامة البيئية للصمام. يجب عليك الاختيار بين تصاميم التعبئة القياسية وختم المنفاخ.

توفر تعبئة الجرافيت القياسية ختمًا تقليديًا موثوقًا به. تنضغط حلقات الجرافيت حول ساق الصمام. أنها تمنع السوائل من الهروب إلى الغلاف الجوي. يتطلب هذا الإعداد ميزانيات شراء أولية أقل. ومع ذلك، تتطلب تعبئة الجرافيت صيانة متكررة. يجب على الفنيين تشديد سدادة التعبئة بانتظام لمنع التسربات. يؤدي الاحتكاك المستمر للساق في النهاية إلى تآكل مادة الجرافيت.

يؤدي تكامل ختم المنفاخ إلى حل مشكلة التسرب تمامًا. يتم لحام منفاخ معدني (غالبًا ما يكون مصنوعًا من الفولاذ المقاوم للصدأ أو سبائك التيتانيوم) بالساق وغطاء المحرك. يخلق حاجزًا معدنيًا لا يمكن اختراقه. يتوسع المنفاخ وينضغط أثناء عمل الصمام. يحقق هذا التصميم تسربًا صفرًا مطلقًا على طول الجذع. يتطلب استثمارًا أوليًا أعلى. ومع ذلك، فإنه يثبت أهميته بالنسبة لمحطات المعالجة المستمرة التي تتعامل مع الوسائط الخطرة أو ذات القيمة العالية.

الاختناق مقابل العزلة

غالبًا ما يسيء المهندسون فهم الحدود التشغيلية الدقيقة لهذه المعدات. يتعامل القوي صمام الكرة الأرضية البخاري مع اختناق التدفق المعتدل. يمكنك فتح الصمام لتقليل الضغط في اتجاه مجرى النهر يدويًا.

ومع ذلك، يجب عليك إنشاء معايير تشغيلية واضحة. تتفوق هذه الوحدات في الإغلاق المحكم والعزل المؤقت. فهي ليست صمامات تحكم مخصصة. يجب ألا تستخدمها أبدًا في التعديل المستمر عالي التردد. يؤدي الاختناق الشديد الممتد بالقرب من الوضع المغلق إلى إنشاء تدفق فائق السرعة عبر المقعد. تؤدي هذه السرعة إلى تآكل أسطح الختم بسرعة. بمجرد أن يتعرض المقعد لأضرار التآكل، سيفشل الصمام في عزل خط الأنابيب تمامًا.

التحجيم، وتقييمات الضغط، ومعايير القائمة المختصرة

معايير الأبعاد (DN وPN)

يؤثر الحجم المناسب للصمام بشكل مباشر على طول عمر النظام. تتراوح نطاقات المشتريات عادةً من DN15 إلى DN400. تمثل تسمية 'DN' القطر الاسمي بالملليمتر. يجب عليك مطابقة حجم DN بدقة مع معدلات التدفق المطلوبة لنظامك. يؤدي الحجم الكبير للصمام إلى ضعف أداء الاختناق. يؤدي تقليل الحجم إلى حدوث انخفاضات مفرطة في الضغط وتسريع التآكل الداخلي.

تشير تسمية 'PN' إلى الضغط الاسمي. تشمل النطاقات القياسية PN16 وPN25 وPN40 حتى PN64. حدد دائمًا تصنيف PN الذي يتجاوز بشكل مريح الحد الأقصى لارتفاع الضغط المحتمل لنظامك. ضع في اعتبارك نقاط ضبط صمام تخفيف الأمان أثناء هذا الحساب.

تقوية المقعد والقرص

يتعامل الزخرفة الداخلية مع قوى السوائل الأكثر عدوانية. تعمل الزخرفة القياسية المصنوعة من الفولاذ المقاوم للصدأ 13Cr بشكل مثالي للمياه الصناعية النظيفة والبخار منخفض السرعة. إنه يقاوم الأكسدة الأساسية ويوفر ختمًا موثوقًا به.

تتطلب تطبيقات البخار عالية السرعة دفاعات معدنية فائقة. يجب عليك تحديد الزخارف ذات الوجه القمري لهذه البيئات. الستلايت عبارة عن سبيكة من الكوبالت والكروم متينة للغاية. يقوم المصنعون بلحام طبقة من الأقمار الصناعية مباشرة على أسطح المقعد والأقراص. تقاوم هذه الطبقة الصلبة التآكل الشديد والتآكل الناتج عن درجات الحرارة العالية. إنه يضمن إغلاقًا محكمًا حتى بعد سنوات من التشغيل الشاق.

التوافق التشغيلي

يجب عليك تقييم سير العمل التشغيلي لمحطتك لتحديد احتياجات التشغيل. يظل التشغيل اليدوي هو المعيار لمهام العزل الأساسية. يثبت تصميم الجذع الصاعد أنه مفيد للغاية هنا. عندما تقوم بإدارة العجلة اليدوية، يرتفع الجذع بصريًا فوق جسم الصمام. وهذا يوفر تأكيدًا بصريًا فوريًا لا لبس فيه لموضع الصمام.

تتطلب حلقات العملية الآلية تكوينات مختلفة. يجب عليك تقييم الحاجة إلى المحركات الهوائية أو الكهربائية. غالبًا ما تتطلب تصميمات الزوايا نير تثبيت محددًا لاستيعاب الأبعاد المادية للمشغلات الثقيلة. تأكد من أن الشركة المصنعة للصمام يمكنها توفير منصات تثبيت ISO وحساب دفع الجذع المطلوب بدقة.

أدلة البائع

إن مطالبات التسويق تحمل قيمة صفرية في البيئات البخارية عالية الضغط. لا تقبل أبدًا وعودًا غامضة بـ 'عدم التسرب' أو 'الجودة المتميزة'. يجب عليك أن تطلب أدلة ملموسة يمكن التحقق منها من الموردين لديك.

• اطلب شهادة المواد EN 10204 3.1 للغلاف المحتوي على الضغط.

• اطلب تقارير الاختبار الهيدروستاتيكي الموثقة المطابقة لـ API 598 أو DIN EN 12266-1.

• اطلب بيانات اختبار دورة حياة المنفاخ الدقيقة في حالة تحديد تصميم ختم المنفاخ.

• طلب تقارير الفحص غير المدمر (NDE) لجميع المسبوكات الحرجة.

حقائق التنفيذ ومخاطر الصيانة

اتجاه التثبيت

يتطلب التثبيت المادي الالتزام الصارم بالمبادئ الديناميكية للسوائل. يجب عليك تثبيت الوحدة باتباع اتجاه التدفق الصحيح. يلقي المصنعون سهمًا اتجاهيًا مميزًا على جسم الصمام.

الاتجاه القياسي يوجه التدفق تحت القرص. يساعد الضغط المنبع على الضغط على القرص عند الفتح. وهذا يخفف العبء الميكانيكي على الجذع والعجلة اليدوية. عكس اتجاه التثبيت تتدفق القوى على القرص. يعمل ضغط السائل المرتفع على إغلاق القرص بشكل فعال. عندما يحاول المشغل فتح الصمام المعكوس، يمكن أن تؤدي المقاومة المفرطة إلى قطع آلية الجذع الداخلية.

مخاطر الصدمة الحرارية

يتمتع الفولاذ الكربوني المصبوب بمتانة عالية ولكنه يظل عرضة للتدرجات الحرارية المفاجئة. يؤدي إدخال البخار الحي إلى نظام الأنابيب الباردة إلى حدوث صدمة حرارية شديدة. تسبب الحرارة المفاجئة تمددًا سريعًا وغير متساوٍ للمواد. يمكن أن يؤدي هذا الضغط إلى تشقق جسم الصمام المصبوب أو تشويه حلقات المقعد الداخلية.

يجب عليك اتباع إجراء تسخين صارم قبل فتح أي صمام كروي زاوية بالكامل في خدمة البخار:

1. التحقق من أن جميع مصائد تصريف المكثفات في اتجاه مجرى النهر تعمل بكامل طاقتها.

2. افتح الصمام الالتفافي العلوي قليلاً لإدخال كمية صغيرة من البخار.

3. اسمح لجسم الصمام الرئيسي بالتسخين تدريجيًا لمدة تتراوح من 15 إلى 30 دقيقة.

4. تأكد من إزالة جميع المكثفات الدائمة من خط الأنابيب.

5. قم بتدوير عجلة عقارب الصمام الرئيسي ببطء إلى الوضع المفتوح بالكامل.

توقف الصيانة

يجب على مديري المرافق التخطيط بشكل واقعي لتدخلات الصيانة المستقبلية. يتطلب إصلاح آليات الجذع الصاعد فترة توقف مخصصة. تتطلب عمليات استبدال التعبئة إزالة الضغط الكامل لخط الأنابيب من أجل السلامة.

تمثل بدائل المنفاخ تحديًا مميزًا. لا يمكنك عادةً إصلاح المنفاخ الممزق بينما يظل الصمام في خطه. يجب على الفنيين إزالة مجموعة غطاء المحرك بالكامل. وهذا يعني غالبًا استخراج الصمام من خط الأنابيب بالكامل. التأكيد على الصيانة الوقائية والمراقبة الصارمة لكيمياء المياه لإطالة عمر المكونات الداخلية.

خاتمة

يعمل صمام الزاوية GS-C25 كحل عالي التخصص وقائم على الامتثال للشبكات الحرارية المعقدة. فهو يجمع بنجاح بين إعادة توجيه التدفق بكفاءة وعزل خطوط الأنابيب القوية ذات الضغط العالي. ومن خلال التخلص من التركيبات الزائدة عن الحاجة، فإنه يحمي البنية التحتية للمحطة بشكل فعال من الإجهاد غير الضروري ومسارات التسرب المحتملة.

تظل مصفوفة القرار الخاصة بك واضحة. إذا كانت أولويتك الأساسية هي تقليل أثر التثبيت مع إدارة قطرات ضغط البخار المعتدلة، فإن هذا التصميم يمثل الخيار الأمثل. يعمل بشكل لا تشوبه شائبة حتى 400 درجة مئوية. إذا تجاوزت درجات حرارة العملية لديك هذا الحد، فيجب عليك التوجه نحو حلول فولاذية بديلة عالية السبائك.

للمضي قدمًا بأمان، يجب على المهندسين والمشترين إضفاء الطابع الرسمي على استراتيجية الشراء الخاصة بهم. قم بمراجعة مواصفات DN وDN المطلوبة بدقة. قم بحساب الانخفاض الدقيق في ضغط النظام لديك في ظل ظروف التحميل القصوى. وأخيرًا، اطلب الرسومات الفنية المنظمة وشهادات المواد من الشركات المصنعة المعتمدة قبل إصدار أي طلبات شراء.

التعليمات

س: ما هو الفرق بين GS-C25 والفولاذ الكربوني WCB القياسي؟

ج: GS-C25 هو المعادل المباشر لـ DIN/EN للمعيار ASTM A216 WCB. أنها تشترك في الخصائص الميكانيكية والتركيبات الكيميائية متطابقة تقريبا. الفرق الأساسي يكمن في الإطار التنظيمي. يلتزم GS-C25 بمعايير الاختبار والاعتماد الأوروبية الصارمة، مما يجعله التعيين المطلوب لأنظمة الأنابيب المتوافقة مع DIN.

س: هل يمكن استخدام صمام كروي زاوية GS-C25 للتحكم الدقيق في التدفق؟

ج: على الرغم من أنها تعمل على خنق التدفق بشكل أفضل من صمامات البوابة القياسية، إلا أنها ليست صمامات تحكم مخصصة. يمكنك استخدامها لتقليل الضغط بشكل معتدل ومؤقت. ومع ذلك، فإن الاختناق الشديد الممتد بالقرب من الوضع المغلق يسبب تآكلًا سريعًا للمقعد. يمنع هذا الضرر في النهاية الصمام من تحقيق إغلاق محكم.

س: لماذا تختار تصميم الجذع الصاعد لتطبيقات المياه الصناعية؟

ج: توفر آلية الجذع الصاعد تأكيدًا بصريًا فوريًا لا لبس فيه لموضع الصمام. عندما يبرز الجذع إلى الخارج، يكون الصمام مفتوحًا. يعد هذا المؤشر المرئي أمرًا بالغ الأهمية لفحوصات سلامة المصنع الروتينية والاستجابة السريعة لحالات الطوارئ أثناء الإجراءات التشغيلية المعقدة.

س: هل يتطلب هذا الصمام اتجاه تركيب محدد؟

ج: نعم. يجب عليك اتباع اتجاه التدفق الذي يشير إليه السهم الموجود على جسم الصمام بدقة. تقوم التركيبات القياسية بتوجيه السائل إلى الأعلى أسفل القرص. يستخدم هذا الاتجاه الضغط المنبع للمساعدة في فتح الصمام، مما يمنع الضغط الميكانيكي غير الضروري على الجذع.
