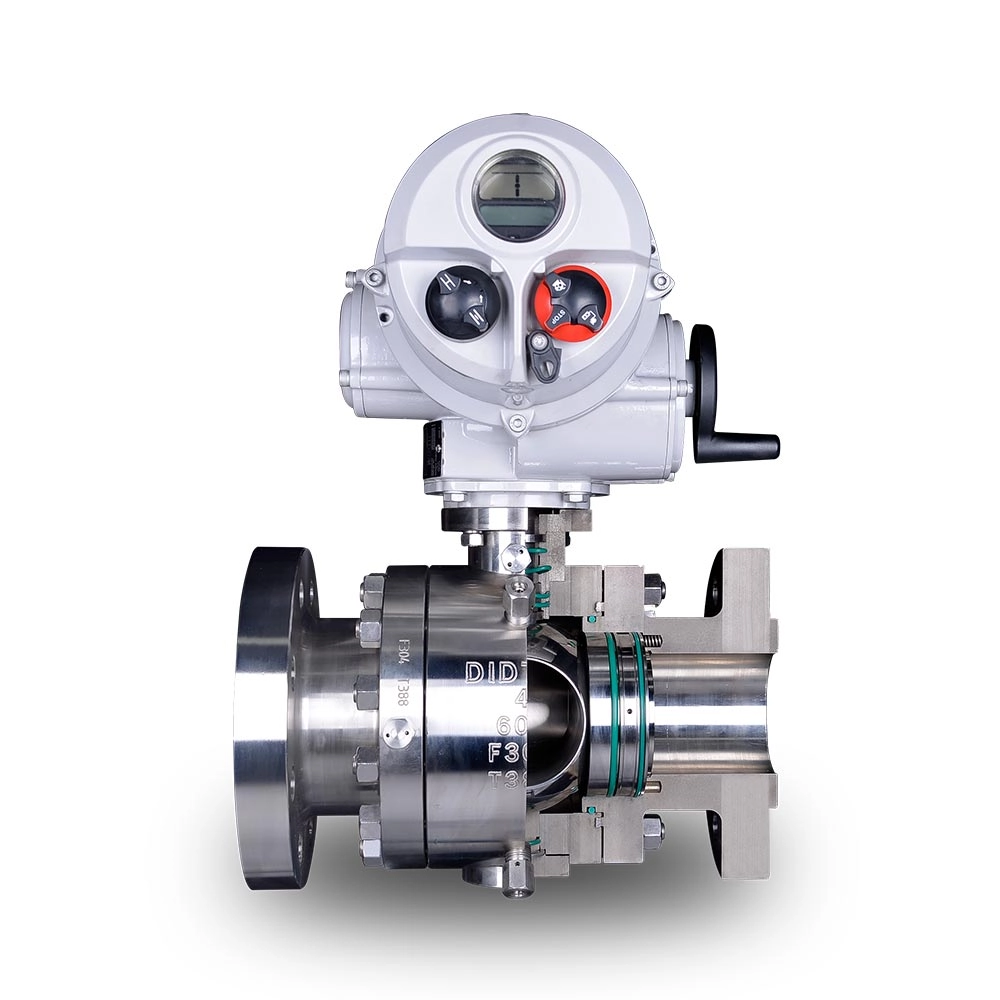

صمام كروي كهربائي ATEX مع مقعد PEEK: مقاوم للانفجار بدرجة حرارة 200 درجة مئوية

يشكل تشغيل الصمامات الآلية في البيئات الخطرة ذات الوسائط عالية الحرارة تهديدًا مزدوجًا: خطر الاشتعال وتشوه المقعد. إذا فشل أحد المكونات تحت الضغط الحراري الشديد، يمكن أن تشتعل الأجواء المتفجرة. تعتمد سلامة النباتات بشكل كبير على الهندسة القوية لمنع وقوع الحوادث الكارثية. تتطلب أنظمة التحكم في العمليات مكونات عزل موثوقة.

تتعامل صمامات PTFE القياسية مع التطبيقات العامة بشكل موثوق ولكنها تفشل ميكانيكيًا عند الاقتراب من 150 درجة مئوية إلى 180 درجة مئوية، خاصة تحت الضغط. في ظل التدوير الحراري المستمر، تنبثق البوليمرات الناعمة وتفقد قدرتها على الختم. تواجه العمليات تسربات خطيرة، وانبعاثات هاربة، وزيادة في وقت التوقف عن العمل عند تجاوز هذه الحدود الصارمة. يصبح التحكم في السوائل غير قابل للتنبؤ به عندما تتدهور سلامة البوليمر.

بالنسبة لتطبيقات البخار البتروكيماوية والأدوية والبخار عالي الضغط، يوفر الجمع بين مشغل كهربائي معتمد من ATEX مع صمام كروي مثبت على PEEK حلاً يمكن التحقق منه بدرجة امتثال لعمليات تصل إلى 200 درجة مئوية. يضمن هذا التكوين المحدد إيقافًا ميكانيكيًا صارمًا مع عزل المكونات الإلكترونية بنجاح عن التلف الحراري. أنت تؤمن سلامة المصنع وتحافظ على الكفاءة التشغيلية المستمرة في البيئات الصعبة.

الوجبات السريعة الرئيسية

• تفوق المواد: تحافظ مقاعد PEEK (بولي إيثر كيتون) على السلامة الهيكلية ومعدلات الضغط عند 200 درجة مئوية، متفوقة على معيار PTFE.

• محاذاة الامتثال: يجب أن تفي المحركات الكهربائية المعتمدة من ATEX بمعايير العلبة المحددة للمنطقة 1/2 أو المنطقة 21/22 (عادةً Ex d) لمنع اشتعال المنطقة الخطرة.

• واقع التشغيل: تولد مقاعد PEEK احتكاكًا أعلى من PTFE، مما يتطلب تغيير حجم المحرك الكهربائي الذي يتم ضبطه حسب عزم الدوران لمنع توقف المحرك.

• سلامة النظام: يتطلب الأداء الحقيقي المقاوم للانفجار عند درجة حرارة 200 درجة مئوية تقييمًا شاملاً لجسم الصمام، وأختام الجذع (على سبيل المثال، الجرافيت المرن)، وأقواس التثبيت لإدارة النقل الحراري.

التحدي الهندسي: تشغيل الوسائط ذات درجة الحرارة العالية في المناطق الخطرة

غالبًا ما يواجه مهندسو المصانع اختناقات تشغيلية شديدة. يجب عليهم التحكم الآلي في السوائل حيث تتقاطع الغازات المتفجرة أو الغبار مباشرة مع السائل الحراري أو البخار أو الزيت الساخن. تتطلب بيئات ATEX هذه الحذر الشديد. عندما تقترب الوسائط الداخلية من 200 درجة مئوية، تنهار استراتيجيات العزل الآلية التقليدية بسرعة. إن تقاطع الأجواء المتفجرة والحرارة الشديدة يخلق غلافًا تشغيليًا لا يرحم إلى حد كبير. يتطلب العثور على صمام كروي كهربائي موثوق به ATEX تجاوز قيود ميكانيكية وكهربائية صارمة.

تفتقر المحركات الكهربائية القياسية إلى مسارات اللهب الهندسية. أنها تشكل مخاطر الاشتعال المباشر في الأجواء المتقلبة. يمكن أن يؤدي ماس كهربائي داخلي أو شرارة محرك إلى إشعال الغازات القابلة للاشتعال المحيطة على الفور. الحلول القياسية ببساطة لا يمكنها البقاء على قيد الحياة في هذه المناطق. علاوة على ذلك، تواجه مقاعد المطاط الصناعي والبوليمر القياسي ظاهرة ميكانيكية تُعرف باسم "التدفق البارد" أو البثق الحراري. الحرارة الشديدة تخفف المادة. ثم يؤدي الضغط العالي في خط الأنابيب إلى إخراج البوليمر المخفف من تجويفه الميكانيكي. يفقد الصمام ختمه المحكم بالفقاعة. تتطور التسريبات بسرعة. يتوقف الإنتاج بينما تقوم أطقم الصيانة باستبدال المكونات التالفة.

يجب عليك إنشاء خط أساس صارم لتحقيق النجاح. يتطلب النشر الناجح تجميعًا متكاملاً. يجب أن تتحمل ميكانيكا الصمامات التدوير الحراري المستمر عند درجة حرارة 200 درجة مئوية دون حدوث تسرب. وفي الوقت نفسه، يجب أن تظل إلكترونيات المشغل معزولة وباردة ومتوافقة تمامًا. يؤدي تحقيق هذا التوازن إلى منع إيقاف تشغيل المصانع بشكل غير متوقع. تعتمد سلامة النظام على رؤية الصمام، وأجهزة التثبيت، والمشغل كنظام حراري موحد. لا يمكنك ببساطة ربط الأجزاء القياسية معًا وتوقع التشغيل الناجح.

نظرة خاطفة على مقعد مقابل PTFE: تقييم صمام كروي ذو درجة حرارة عالية

يملي علم المواد النجاح في التطبيقات الحرارية الشديدة. يتطلب تقييم الصمام الكروي ذو درجة الحرارة المرتفعة مقارنة سلاسل بوليمر محددة. PEEK تعني بولي إيثر إيثر كيتون. إنها تتميز بقوة شد هائلة ونقطة انصهار عالية بشكل ملحوظ. يتشوه PTFE ومتغيراته المعززة مثل TFM بسرعة تحت الحرارة الشديدة. يبقى PEEK مغلقًا بشكل صارم في مكانه. يقاوم هيكلها شبه البلوري الانهيار الميكانيكي حتى عند تعرضه لضغط حراري مستمر. تكتسب متانة لا تصدق.

تحدد ديناميكيات الضغط ودرجة الحرارة (PT) الحدود التشغيلية. يحافظ الصمام المثبت على نظرة خاطفة على منحنى معدل ضغط مسطح نسبيًا يصل إلى 250 درجة مئوية. إنه يتعامل بسهولة مع ضغط خط الأنابيب المكثف في درجات حرارة مرتفعة. تنخفض تقييمات PTFE بشكل كبير بعد تجاوز عتبة 100 درجة مئوية. عند درجة حرارة 200 درجة مئوية، يوفر PTFE الاحتفاظ بالضغط الموثوق به بنسبة صفر تقريبًا. يتعرض المشغلون الذين ينشرون PTFE عن طريق الخطأ في هذه الظروف إلى انفجارات فورية في المقاعد.

مقارنة خصائص المواد

يؤدي توافق الوسائط إلى فصل هذه المواد بشكل أكبر. يقاوم PEEK بقوة المواد الكيميائية العدوانية والبخار الساخن والجسيمات الكاشطة. تتحلل البوليمرات الناعمة بسرعة في ظل هذه الظروف القاسية. يتسبب البخار الثقيل في حدوث تقرحات وتشققات في البوليمرات الأقل. تحافظ PEEK على سطح مانع للتسرب أصلي. إنه يتفوق في تطبيقات الملاط القذرة ذات درجة الحرارة العالية.

يجب علينا أن نعترف بمقايضة الجدارة بالثقة الحاسمة. تعتبر PEEK أصعب بكثير من المواد المرنة القياسية. يجب على الشركات المصنعة تصنيعها وفقًا لتفاوتات أكثر صرامة لتحقيق ختم محكم الفقاعة. علاوة على ذلك، فهو يفتقر إلى إسفنجية PTFE. تخدش نظرة خاطفة بسهولة أكبر إذا حوصر الحطام الصلب بين الكرة والمقعد. يجب عليك تركيب مصافي مضمنة في اتجاه المنبع لحماية أسطح الغلق من خبث اللحام أو قشور الأنابيب. التشغيل الدقيق يحمي استثمارك.

فك تشفير متطلبات الصمام والمشغل المعتمد من ATEX

تحكم الأطر التنظيمية كل جانب من جوانب أتمتة المناطق الخطرة. يحدد التوجيه 2014/34/EU بوضوح ما يجعل التجميع صمامًا معتمدًا من ATEX . وهو يتطلب بروتوكولات صارمة للتصميم والاختبار والتوثيق. يجب على الشركات المصنعة أن تثبت أن معداتها تمنع الاشتعال أثناء العمليات العادية وظروف الخطأ المتوقعة. لا يمكنك الاعتماد على التعديلات غير المعتمدة.

تصنف مصفوفة تصنيف المناطق المخاطر البيئية. إن فهم هذه المصفوفة يضمن الاختيار المناسب للمعدات.

• مناطق الغاز (1 و 2): تحتوي هذه المناطق على أبخرة متطايرة من البتروكيماويات أو المذيبات. تشير المنطقة 1 إلى وجود الغاز بشكل متكرر.

• مناطق الغبار (21 و22): تعالج هذه البيئات الجسيمات القابلة للاحتراق مثل الحبوب أو السكر أو الغبار المعدني.

• العبوات المقاومة للانفجار (مثال د): تحتوي هذه العبوات الثقيلة المصبوبة على شرارات داخلية. إنهم يستخدمون مسارات اللهب الآلية لتبريد الغازات المتسربة تحت درجات حرارة الاشتعال.

• زيادة الأمان (مثال: e): تمنع منهجية التصميم هذه توليد الشرارة بالكامل من خلال المكونات الكهربائية المتخصصة.

تؤثر القيود الحرارية بشكل كبير على اختيار المشغل. يحدد تصنيف T-Class (فئة درجة الحرارة) الحد الأقصى لدرجات حرارة السطح المسموح بها. يجب أن يظل السطح الخارجي للمشغل أقل تمامًا من نقطة الاشتعال في الجو الخطير المحيط. تقدم وسائط الصمام الداخلية البالغة 200 درجة مئوية تعقيدًا هائلاً. يتحرك نقل الحرارة الموصل إلى أعلى ساق الصمام. تهدد هذه الحرارة برفع درجة حرارة مبيت المشغل فوق حدود الفئة T. يجب عليك هندسة حواجز العزل للحفاظ على المناطق الحرارية المستقلة.

إطار المواصفات: تحديد حجم صمام الكرة الكهربائية ATEX الخاص بك

يتطلب تحديد حجم عزم الدوران الدقيق خبرة عميقة. يتطلب دمج البوليمر الصلب تعديلات ميكانيكية محددة. نظرًا لأن PEEK تمتلك معامل احتكاك أعلى من PTFE، يجب أن تعمل المحركات بجهد أكبر. إن تحديد حجم الصمام الكروي للمشغل الكهربائي بشكل صحيح يمنع توقف المحرك الكارثي أثناء العمليات الحرجة.

يجب عليك تطبيق مضاعف "عزم الدوران الانفصالي". عادةً ما يقوم المهندسون بتكبير حجم المحركات بنسبة 30% إلى 50% لتطبيقات PEEK. يرتفع الاحتكاك بشكل ملحوظ عندما يظل الصمام مغلقًا لفترات طويلة. تتطلب هذه الحركة موجة أولية قوية من قوة الدوران. سوف يسخن المحرك الصغير الحجم بشكل مفرط، ويتسبب في زيادة الحمل الحراري الداخلي، ويفشل في فتح خط العملية. قم دائمًا بحساب عزم الدوران بناءً على الحد الأقصى للضغط التفاضلي عند 200 درجة مئوية.

التبديد الحراري يملي استراتيجية التركيب. لا يمكنك تثبيت المشغل مباشرة على وسادة الصمام. تعتبر الأقواس الجذعية الممتدة وحوامل زعانف التبريد ضرورية للغاية. هذه المكونات تخلق فجوة هوائية. إنها تمنع حرارة الوسائط البالغة 200 درجة مئوية من الانتقال مباشرة إلى علبة تروس المحرك الكهربائي والإلكترونيات الحساسة. يعمل تدفق الهواء المحيط الطبيعي عبر هذه الدعامة على تبديد الطاقة الحرارية بشكل فعال. يحمي لوحات الدوائر من التدهور المبكر.

تتطلب مواصفات ختم الجذع اهتمامًا متساويًا. الحلقات O القياسية تتحلل بسرعة.

• تتصلب مكونات FKM أو Viton وتتشقق أثناء التعرض المستمر لدرجة حرارة 200 درجة مئوية.

• توفر عبوات الجرافيت المرنة المحملة بشكل مباشر تحكمًا موثوقًا في الانبعاثات الهاربة في درجات الحرارة العالية.

• تحافظ غسالات بلفيل على قوة ضغط ثابتة على حلقات الجرافيت.

• يعوض هذا التحميل الديناميكي دورات التمدد الحراري والانكماش.

المتطلبات الكهربائية والآمنة من الأعطال تكمل إطار المواصفات. اتبع خطوات التقييم الحاسمة هذه:

1. تقييم مدخلات الجهد الأساسي عن كثب. تشمل الخيارات القياسية 24VDC، أو 110VAC، أو 220VAC. تأكد من أن مصدر الطاقة بالموقع يوفر تيارًا نظيفًا دون انقطاع.

2. تقييم تقييمات دورة العمل. تتطلب تطبيقات التعديل محركات شديدة التحمل قادرة على إجراء تعديلات طفيفة مستمرة دون ارتفاع درجة الحرارة.

3. تحديد الضروريات الاحتياطية للبطارية. يتطلب انقطاع التيار الكهربائي في المناطق الخطرة استجابات فورية للسلامة.

4. دمج وحدات عودة الربيع. يضمن ذلك فشل الصمام في الوصول إلى وضع آمن (فشل الإغلاق أو فتح الفشل) أثناء فقدان الطاقة بالكامل.

حقائق التنفيذ والمخاطر التشغيلية لصمام كروي 200 درجة

يكشف النشر الميداني عن الحقائق المادية التي تم تجاهلها أثناء هندسة سطح المكتب. تهدد مخاطر التمدد الحراري الموثوقية التشغيلية. ارتفاع درجات الحرارة السريع يسبب صدمة حرارية شديدة. تتمدد الكرة المصنوعة من الفولاذ المقاوم للصدأ بشكل أسرع من البوليمر الصلب المحيط بها. يؤدي هذا إلى ربط الكرة بقوة بمقعد PEEK. إذا لم يتم تصميم التفاوتات بشكل صحيح، فسيتم قفل التجميع بشكل ثابت. إن تحديد حقيقي بزاوية 200 درجة صمام كروي يعني أن الشركة المصنعة قد حسبت معاملات التمدد هذه بدقة.

تمنع بروتوكولات التشغيل حالات الفشل المبكرة. يعد التدوير الجاف الأولي أمرًا بالغ الأهمية. قم بتشغيل الصمام من 10 إلى 20 مرة قبل إدخال السائل. يجب عليك إجراء اختبار عزم الدوران بعناية. تحقق من سلامة مسار اللهب على حاوية المحرك. تأكد من أن جميع البراغي تلبي مواصفات عزم الدوران الدقيقة. قم بإجراء هذه الفحوصات قبل إدخال وسائط حية تبلغ درجة حرارتها 200 درجة مئوية في خط الأنابيب. غالبًا ما يؤدي التسرع في هذه الخطوة إلى إتلاف الأختام الداخلية بشكل دائم.

تختلف دورات الصيانة بشكل كبير عن التطبيقات القياسية. يوفر عمرًا الصمام الكروي لمقعد PEEK طويلًا بشكل استثنائي. ومع ذلك، فإن تعبئة الجذع تتطلب اهتمامًا روتينيًا. تعمل الدراجات الحرارية الثقيلة على فك غدد التعبئة القياسية بمرور الوقت. تسليط الضوء على مؤشرات الصيانة التنبؤية في وقت مبكر. مراقبة ارتفاعات تيار المحرك باستخدام نظام التحكم الموزع (DCS). تشير الزيادة المفاجئة في التيار إلى ارتفاع احتكاك الصمام. إنه بمثابة علامة إنذار مبكر قبل حدوث الارتباط الكارثي. التعديلات الوقائية توفر وقت توقف هائل.

خاتمة

يتطلب وضع قائمة مختصرة لحل العزل الآلي الصحيح منطقًا منضبطًا. يتطلب تحديد هذا التجميع للخدمة الشاقة فحص ثلاثة عناصر متميزة في وقت واحد. أولاً، تحقق من شهادة ATEX المحددة للمحرك. ثانيًا، قم بفحص منحنى PT الصارم لجسم الصمام الذي يجلس على نظرة خاطفة. ثالثًا، تأكد من وجود عزل حراري كافٍ داخل مجموعة التثبيت الموسعة. يؤدي فقدان أي عنصر واحد إلى إضعاف التثبيت بأكمله.

الفحص الصارم للبائعين يحمي منشأتك. انصح المشترين بطلب رسومات التجميع الكاملة قبل الشراء. اطلب شهادات ATEX لنموذج المشغل الدقيق المقتبس. تتطلب تقارير اختبار المواد المعتمدة (MTRs) لجسم الصمام والمقاعد الداخلية. تشير الشفافية من الشركات المصنعة إلى بروتوكولات قوية لمراقبة الجودة.

اتخاذ إجراءات حاسمة. استشر فورًا مع فريق متخصص في هندسة الصمامات. اطلب منهم إجراء حسابات دقيقة لعزم الدوران بناءً على الوسائط المحددة لديك. اطلب منهم إجراء فحوصات شاملة للتوافق البيئي لنظام الأنابيب الخاص بك. تعمل الهندسة المسبقة المناسبة على إزالة مخاطر المناطق الخطرة بشكل دائم.

التعليمات

س: لماذا لا يمكنني استخدام صمام معدني قياسي بدلاً من الصمام الكروي ذو المقعد الخاطف عند درجة حرارة 200 درجة مئوية؟

ج: تتعامل المقاعد المعدنية مع الحرارة العالية بشكل جيد للغاية ولكنها أكثر تكلفة بكثير. إنها تتطلب عزم دوران تشغيل أعلى بكثير للتشغيل. علاوة على ذلك، فإن المقاعد المعدنية عمومًا تحقق معدلات تسرب من الفئة الخامسة فقط. تحقق PEEK بسهولة إغلاقًا من الدرجة السادسة (محكم الفقاعات). يمكنك الحصول على عزل فائق بتكلفة أولية أقل وتتطلب طاقة كهربائية أقل للتشغيل.

س: هل تؤثر وسائط 200 درجة مئوية على تصنيف ATEX للمشغل الكهربائي؟

ج: نعم، يؤثر بشدة على السلامة إذا انتقلت الحرارة إلى أعلى الجذع. هناك حاجة مطلقة إلى أقواس المواجهة الحرارية المناسبة. فهي تضمن بقاء درجة حرارة السطح المحيط للمشغل ضمن الحدود المعتمدة من ATEX. عادةً، يجب أن تعمل المحركات الكهربائية القياسية بشكل صارم بين -20 درجة مئوية و+60 درجة مئوية في البيئات المحيطة.

س: هل المحركات الكهربائية ATEX متاحة للتحكم في التعديل (النسبي)؟

ج: نعم، فهي متوفرة على نطاق واسع. تدمج مشغلات ATEX بسهولة مواضع 4-20 مللي أمبير للتحكم الدقيق في التدفق. ومع ذلك، فإن مقعد PEEK القياسي يخدم في المقام الأول تطبيقات عزل التشغيل/الإيقاف. إذا كانت عمليتك تتطلب تعديلًا مستمرًا، يوصي الخبراء بشدة بتصميمات الكرة ذات المنفذ V. إنها تمنع التآكل السريع للمقعد وتضمن خصائص التحكم في التدفق الخطي.
