صمام كروي مرتكز الدوران مقاس 30 بوصة: محلول تسرب صفر

في البنية التحتية الضخمة لخطوط الأنابيب، يؤدي فشل عزل السوائل إلى فترات توقف كارثية. إنها تؤدي إلى غرامات بيئية شديدة وتخلق مخاطر فورية على السلامة. تفشل الصمامات العائمة القياسية في هذه البيئات القاسية. إنهم غير قادرين ميكانيكيًا على التعامل مع الأحمال الديناميكية بهذا المقياس. تتطلب أنظمة الضغط العالي هياكل ميكانيكية متخصصة. يجب عليك منع سحق المقعد لضمان عمليات الإغلاق الموثوقة.

الحل يتطلب هندسة متقدمة. يمثل الصمام الكروي ذو الترس الدودي مقاس 30 بوصة معيار الصناعة. إنه يتعامل مع عزل التدفق عالي الضغط وواسع النطاق دون عناء. نحن نعتمد على هذا التصميم للبنية التحتية الحيوية في جميع أنحاء العالم. فهو يمنع الانفجارات الخطيرة ويضمن التحكم التشغيلي المتسق.

نحن نقدم لمهندسي المشتريات ومديري المشاريع إطارًا صارمًا هنا. سوف تتعلم كيفية تقييم وتحديد هذه الأصول الهامة. نحن بالتفصيل كيفية تنفيذ ذلك بأمان في هذا المجال. ستفهم أيضًا كيفية ضمان الامتثال الصارم لمعايير عدم التسرب الصارمة.

الوجبات السريعة الرئيسية

• ميكانيكا عدم التسرب: يتم تحقيق ذلك من خلال توزيع الحمل المثبت على مرتكز الدوران، والمقاعد المحملة بنابض، وقدرات الكتلة والتسييل المزدوج (DBB)، والتي يمكن التحقق منها من خلال اختبار API 6D.

• ضرورة التشغيل: تعد آلية صمام التروس الدودية إلزامية عند 30 بوصة للتغلب على عزم الدوران الانفصالي الشديد ومنع المطرقة المائية التي تلحق الضرر بخطوط الأنابيب أثناء التشغيل.

• الصيانة والتكلفة الإجمالية للملكية: تعمل بنية الصمام الكروي المكون من 3 قطع على تقليل التكلفة الإجمالية للملكية (TCO) من خلال تمكين الصيانة الميدانية المباشرة دون إزالة جسم الصمام متعدد الأطنان من خط الأنابيب.

• التحقق من الامتثال: يجب أن تطلب عملية الشراء شهادات API 607 ​​(الآمنة ضد الحرائق) وAPI 598/6D (الاختبار) الموثقة للتحقق من صحة مطالبات الأداء.

فيزياء "عدم التسرب" في الأنظمة ذات القطر الكبير

تعتمد التصميمات العائمة على ضغط السوائل لدفع الكرة إلى المقعد. في خط الأنابيب 30 بوصة، تكون مساحة السطح هائلة. يتضاعف ضغط السوائل عبر هذه المنطقة الضخمة. القوة الميكانيكية الناتجة مذهلة. إنه يسحق بسهولة المقاعد السفلية في التصميمات العائمة التقليدية. يقوم المصنعون بحل هذه المشكلة باستخدام الجذع العلوي وعمود مرتكز الدوران السفلي. إنهم يثبتون الكرة بقوة في مكانها. تمتص هذه المرتكزات القوية ضغط الخط الهائل بالكامل. أنها تمنع الكرة من التحول في اتجاه مجرى النهر. يؤدي ذلك إلى استقرار الصمام الكروي ذو القطر الكبير تمامًا تحت أقصى قدر من الضغط.

تعتمد تصميمات مرتكز الدوران بشكل كبير على المقاعد المتحركة الديناميكية. توضع النوابض المحملة مسبقًا بعناية خلف حلقات المقعد. إنهم يدفعون المقاعد الناعمة باستمرار ضد الكرة الثابتة. يعمل هذا الإجراء الميكانيكي على إغلاق الصمام بإحكام أثناء حالات الضغط المنخفض. عندما يزيد ضغط الخط، تتحول الفيزياء لصالحك. يضغط السائل المنبع على سطح حلقة المقعد الخارجي. تعمل قوة السوائل هذه على الضغط على المقعد بشكل أكثر إحكامًا على سطح الكرة. إنه يقوي الختم الأساسي ديناميكيًا. يضمن هذا التصميم الذكي أداءً حقيقيًا لصمام التسرب بنسبة صفر تحت أحمال مختلفة.

توفر قدرة Double Block and Bleed (DBB) مزايا سلامة تشغيلية كبيرة. يمكن للمشغلين عزل الضغوط المنبع والمصب في وقت واحد. وهذا يسمح لأطقم الصيانة بتصريف تجويف الجسم المركزي بأمان. أنت تثبت سلامة الأختام الداخلية في الوقت الحقيقي. نحن نعتمد بشكل كبير على DBB لإجراءات الصيانة النهائية الآمنة.

1. أغلق الوحدة تمامًا لمنع كلا اتجاهي التدفق.

2. افتح منفذ نزيف تجويف الجسم لتحرير السوائل المحتبسة.

3. مراقبة منفذ النزيف عن كثب لتسرب السوائل المستمر.

4. قم بتأكيد الختم المحكم على الفور إذا توقف التدفق تمامًا.

لماذا يعد تشغيل الترس الدودي إلزاميًا للصمام الكروي مقاس 30 بوصة

تتطلب البنية التحتية الضخمة لخطوط الأنابيب قوة بدنية كبيرة لتشغيلها. الاحتكاك العالي بين مقاعد البوليمر والكرة المعدنية يخلق مقاومة. خط 30 بوصة يعمل تحت ضغط العمل الشديد بشكل مستمر. وهذا يولد متطلبات عزم دوران انفصالية هائلة. لا يمكن للرافعة اليدوية القياسية التغلب على هذا الحاجز المادي بأمان. أنت بالتأكيد بحاجة إلى مساعدة ميكانيكية لتشغيل الوحدة. يؤدي التشغيل بدون تقليل ميكانيكي إلى مخاطر الإصابة الشديدة أو تعطل المعدات.

تعمل مخفضات التروس على حل مشكلة عزم الدوران القصوى بكفاءة. توفر آلية ميزة صمام التروس الدودية ميكانيكية هائلة. فهو يترجم الحد الأدنى من الإدخال اليدوي إلى عزم دوران ضخم للإخراج. يمكن لمشغل واحد أن يدير العجلة اليدوية بسهولة تحت الضغط الكامل. تعمل الدودة على تشغيل العجلة بسلاسة داخل الهيكل. وهذا يضمن إمكانيات تجاوز يدوية آمنة أثناء انقطاع التيار الكهربائي غير المتوقع. فهو يحافظ على إمكانية التحكم في خط الأنابيب الخاص بك في سيناريوهات إيقاف التشغيل في حالات الطوارئ.

يعد التحكم في السرعة أمرًا بالغ الأهمية لسلامة خطوط الأنابيب بشكل عام. يؤدي الإغلاق السريع في خطوط الأنابيب الضخمة إلى حدوث طفرات ضغط خطيرة للغاية. تُعرف هذه الظاهرة المدمرة عالميًا باسم المطرقة المائية. يرسل موجة صادمة تنتقل للخلف عبر السائل. يمنع التصميم البطيء متعدد المنعطفات للصمام الكروي ذو الترس الدودي الإغلاق السريع تمامًا. لا يستطيع المشغلون فعليًا إغلاق الخط بسرعة كبيرة. يحمي حد السرعة الميكانيكية المتعمد هذا الأنابيب في المنبع من التمزقات الكارثية.

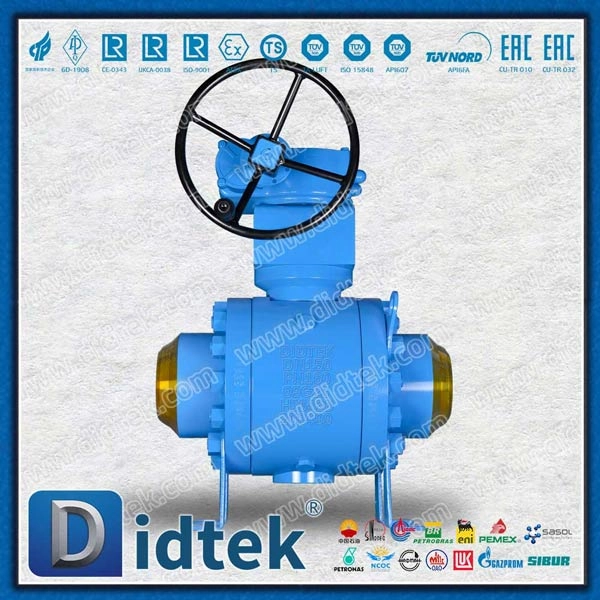

تقييم الهندسة المعمارية: ميزة صمام الكرة مرتكز الدوران المكون من 3 قطع

يفرض اختيار المواد أداءً طويل المدى في خطوط الأنابيب الضخمة. يجب على المهندسين إجراء تقييم صارم للأجسام الفولاذية المزورة مقابل الأجسام الفولاذية المصبوبة. غالبًا ما تحتوي المسبوكات على فراغات مخفية ومسامية داخلية. هذه العيوب المجهرية تهدد السلامة في ظل الضغط الميكانيكي الشديد. يوفر الفولاذ المطروق بنية حبيبية معدنية موحدة وعالية الكثافة. نقوم بالضغط على المعدن الساخن تحت ضغط هائل أثناء التصنيع. وهذا يضمن عدم المسامية والسلامة الهيكلية الفائقة. يعتبر البناء المطروق هو الخيار الأكثر أمانًا لعزل الضغط العالي.

تتطلب البنية التحتية الثقيلة خيارات خدمة عالية الكفاءة. يوفر الصمام الكروي المكون من 3 قطع فوائد ميدانية عملية كبيرة. يمكنك فك وإزالة القسم الأوسط بسهولة. وهذا يوفر الوصول المباشر لاستبدال المقعد بسرعة. لن تضطر أبدًا إلى فصل القطع النهائية الضخمة عن خط الأنابيب. إنه يلغي الحاجة إلى معدات التزوير الثقيلة أثناء الإصلاحات الروتينية. يمكنك تقليل وقت التوقف عن العمل بشكل كبير باستخدام هذه البنية المعيارية.

غالبًا ما تتطلب روابط خطوط الأنابيب وصلات شفة فريدة. تسمح التصميمات المكونة من ثلاث قطع بالاتصالات النهائية المختلطة بسلاسة. قد تحتاج إلى جانب واحد ذو حواف وجانب واحد ملحوم بعقب. يتكيف هذا النهج المعياري مع أي متطلبات هندسية محددة بسرعة. إنه يبسط عملية التثبيت في مشاريع التعديل التحديثي المعقدة.

المواصفات والامتثال: ما يجب على المشتريات التحقق منه

يتطلب مصطلح "التسرب الصفري" تعريفات قانونية وفنية صارمة. يجب على فرق المشتريات أن تطلب إثباتًا موثقًا للأداء. يجب عليك مراجعة شهادات اختبار API 6D وAPI 598 بعناية. وتغطي هذه المراحل مراحل الاختبار الهيدروستاتيكي والهوائي الصارمة. تقوم الشركة المصنعة بالضغط على الهيكل والمقاعد بالماء والهواء. يتحققون من أن الوحدة تلبي معايير التسرب الصارمة قبل الشحن. لا تقبل أبدًا وحدة بدون تقارير اختبار قبول المصنع الموقعة.

السلامة من الحرائق غير قابلة للتفاوض في البيئات الصناعية الخطرة. يجب عليك التحقق من امتثال التصميم الآمن للحريق لـ API 607 ​​على الفور. سوف تحترق مقاعد البوليمر الناعمة الأساسية بسرعة أثناء الحريق. يجب أن يتم تنشيط موانع التسرب الثانوية من المعدن إلى المعدن على الفور لمنع إطلاق الوقود. تدفع الزنبركات حامل المقعد المعدني نحو الكرة. نحتاج أيضًا إلى أجهزة تأريض قوية مضادة للكهرباء الساكنة في التصميم. أنها تمنع توليد شرارة خطيرة من احتكاك السوائل الداخلية.

يجب أن تستوفي المعادن المواصفات الكيميائية الدقيقة لضمان السلامة. يجب أن يطلب المحددون تقارير اختبار المطحنة (MTRs) لجميع المكونات. تتبع هذه المستندات الأصل المعدني لجميع الأجزاء المحتوية على الضغط. يجب عليك أيضًا التحقق من الامتثال الصارم لـ NACE MR0175. وهذا أمر إلزامي تمامًا بالنسبة لبيئات الغاز الحامض أو كبريتيد الهيدروجين. إنه يتحكم في صلابة المواد لمنع التشقق الناتج عن إجهاد الكبريتيد الكارثي. يتسبب الصمام الكروي الفاشل مقاس 30 بوصة في الخدمة الحامضة في حدوث تسربات غاز مميتة.

حقائق التنفيذ: التثبيت والصيانة وتخفيف المخاطر

يشكل نقل وحدة متعددة الأطنان تحديات لوجستية هائلة في الموقع. يجب عليك التخطيط لتجهيزات التثبيت بعناية مع المهندسين. تعتبر عروات الرفع المدمجة ضرورية للغاية للرفع الآمن. لا يجوز لك مطلقًا رفع الوحدة بواسطة العجلة اليدوية لمشغل الترس. يجب أن يتميز خط الأنابيب بدعم هيكلي مناسب أسفله مباشرة. وهذا يمنع الوزن الهائل من خلق لحظات انحناء على الشفاه. يؤدي انحناء الحافة إلى تشويه الجسم ويسبب تسربات خارجية فورية.

الشفافية تكشف نقاط الفشل الحقيقية في العمليات الميدانية. يتسبب التلوث الداخلي في الغالبية العظمى من حالات فشل الختم المبكر. يعد حطام خطوط الأنابيب وخبث اللحام والتنظيف الأولي غير المناسب من الأسباب الشائعة. تحتك هذه الجزيئات الصلبة بقوة بمقاعد البوليمر الناعمة. أنها تسبب تسجيلًا عميقًا على سطح الكرة المصقولة. وهذا يدمر على الفور قدرة الوحدة على منع التسرب. يجب عليك التأكد من النظافة المطلقة قبل تشغيل الخط.

تعمل الرعاية الروتينية على إطالة العمر التشغيلي بشكل كبير في البيئات القاسية. أنت بحاجة إلى جدول صيانة ميداني واقعي وصارم. قم بحقن المواد المانعة لتسرب الصمامات الاصطناعية بشكل دوري عبر تركيبات مقعد الطوارئ. قم بتدوير الوحدة بالكامل على فترات زمنية منتظمة. يمنع هذا الإجراء البسيط تراكم القشور الصلبة على سطح الكرة.

• أفضل الممارسات: قم بغسل خط الأنابيب بالكامل جيدًا قبل العملية الأولى.

• أفضل الممارسات: قم بتدوير الوحدة بنسبة 100% كل ستة أشهر لمنع الالتصاق.

• خطأ شائع: استخدام أنواع شحوم غير صحيحة تؤدي إلى تصلب وإتلاف موانع غلق المقعد.

• خطأ شائع: نسيان تركيب دعامات الأنابيب القوية مباشرة تحت الشفاه الثقيلة.

خاتمة

يجب أن تظل معايير التقييم الفني الخاصة بك صارمة تمامًا. يجب أن تتميز الوحدة المؤهلة تأهيلاً عاليًا بتصميم مرتكز الدوران الحقيقي. يعد تقليل التروس مطلبًا مطلقًا للتشغيل اليدوي الآمن. يجب عليك التحقق من البناء المزور الذي يمكن تتبعه لتحقيق أقصى قدر من سلامة الضغط. تعتبر قدرات DBB الموثقة إلزامية لعزل الحقل بشكل آمن. تضمن هذه الميزات أداءً طويل الأمد في التطبيقات المهمة.

لا تقم بإصدار أمر شراء بشكل أعمى لأي مصنع. اطلب رسومات الترتيب العام المعتمدة (GA) أولاً. قم بمراجعة مخططات عزم الدوران المحددة المقدمة من الفريق الهندسي. تحقق من قيم السيرة الذاتية (معامل التدفق) الدقيقة للوحدة. قم بمحاذاة هذه الأشكال بشكل وثيق مع نماذج التدفق الهيدروليكي المحددة لديك. وهذا يضمن التكامل السلس ويمنع الاختناقات التشغيلية غير المتوقعة.

التعليمات

س: ما هي المهلة القياسية لصمام الكرة مرتكز الدوران 30 بوصة مخصص؟

ج: تؤثر حقائق سلسلة التوريد بشكل كبير على جداول التسليم واسعة النطاق. يجب أن تتوقع عادةً مهلة زمنية تتراوح من 16 إلى 24 أسبوعًا. يعتمد هذا الإطار الزمني كليًا على توفر التزوير ودرجات المواد المحددة. سوف تعمل السبائك الغريبة أو متطلبات الاختبار المتخصصة على تمديد هذا الجدول الزمني بشكل أكبر. خطط لدورات الشراء الخاصة بك مبكرًا لتجنب التأخيرات الحرجة في المشروع.

س: هل يمكن أتمتة صمام التروس الدودي لاحقًا؟

ج: نعم، يعد التعديل التحديثي للتشغيل الآلي ممارسة صناعية قياسية. تتميز الوحدات الحديثة بوسادات التثبيت العلوية القياسية ISO 5211. تسمح هذه الوسادات الهندسية بالتعديل التحديثي السلس للمحركات الكهربائية أو الهوائية أو الهيدروليكية. ما عليك سوى إزالة علبة التروس اليدوية وربط المشغل الجديد مباشرةً على شفة التثبيت الموجودة.

س: كيف يتعامل صمام التسرب الصفري مع التطبيقات المبردة؟

ج: تتطلب البيئات المبردة تعديلات هندسية متخصصة للغاية. يقوم المصنعون بتثبيت أغطية ممتدة لإبقاء الجذع بعيدًا عن البرد الشديد. وهذا يمنع مواد التعبئة الحيوية من التجمد والتشقق. كما أنها تستخدم أختام الشفاه البوليمرية المتخصصة المصممة خصيصًا لتظل مرنة في البيئات القاسية للغاز الطبيعي المسال والبيئات المبردة.

س: كيف يمكنك استكشاف أخطاء مقعد صمام مرتكز الدوران المتسرب وإصلاحها في الميدان؟

ج: يجب عليك اتباع خطوة تشخيصية صارمة أولاً. تحقق من التسرب عبر صمام نزيف الجسم. إذا كان السائل يتسرب بشكل مستمر، استخدم نظام حقن مانع التسرب في حالات الطوارئ. يؤدي ضخ مادة مانعة للتسرب الاصطناعية الثقيلة في حلقة المقعد إلى إنشاء ختم مؤقت. يعمل هذا بمثابة تعليق موثوق حتى تتمكن من جدولة إيقاف التشغيل الكامل.
