صمام كروي مزود بمحرك مقاوم للانفجار: دليل الاختيار

إن تحديد التحكم الآلي في التدفق في البيئات المتفجرة ينطوي على مخاطر تشغيلية هائلة. تواجه المرافق العاملة في بيئات المنطقة 1 أو المنطقة 2 أو القسم الأول 1/2 مخاطر اشتعال مستمرة. يمكن أن تؤدي شرارة كهربائية داخلية واحدة إلى حدوث عطل كارثي في ​​المنشأة إذا كانت الغازات المتطايرة تحيط بالجهاز. يجب أن يحتوي الصمام الكروي المجهز بمحرك المقاوم للانفجار على مصادر اشتعال داخلية بالكامل لمنعها من الوصول إلى الأجواء الخارجية. وفي الوقت نفسه، تدير البنية الميكانيكية لمرتكز الدوران عمليات نقل السوائل ذات الضغط العالي والدورة العالية بأمان دون الفشل تحت الضغط.

لقد أنشأنا هذا الدليل لمنح المهندسين إطارًا دقيقًا للتقييم الفني. سوف تتعلم كيفية وضع قائمة مختصرة للتجميعات المعتمدة بالكامل والمتوافقة مع API 6D بشكل فعال. نحن نغطي كفاءة عزم الدوران، ومعايير الامتثال، وحجم المحرك، واختيار المواد. باتباع هذا الإطار، يمكنك بثقة تحديد الحل الصحيح للتحكم في التدفق. سوف تقوم بحماية منشأتك دون المبالغة في تحديد المكونات أو ترك خط الأنابيب الخاص بك تحت الحماية.

الوجبات السريعة الرئيسية

• تعمل التصميمات المُثبتة على مرتكز الدوران على تقليل عزم دوران التشغيل بشكل كبير، مما يسمح باستخدام مشغلات أصغر حجمًا وأكثر فعالية من حيث التكلفة ومقاومة للانفجار.

• يتطلب التحقق من شهادات ATEX/IECEx أو NEMA 7/9 فحص كل من جسم الصمام (مضاد للكهرباء الساكنة/آمن للحريق) وغلاف المحرك الكهربائي.

• تعد إمكانات Double Block and Bleed (DBB) قياسية في تصميمات مرتكز الدوران، مما يوفر عزلًا حاسمًا يمكن التحقق منه في خطوط أنابيب المناطق الخطرة.

• يجب أن يأخذ حجم المحرك في الاعتبار الحد الأقصى للضغط التفاضلي (MDP) بالإضافة إلى عامل أمان بنسبة 20-30% لمنع توقف المحرك في سيناريوهات إيقاف التشغيل في حالات الطوارئ.

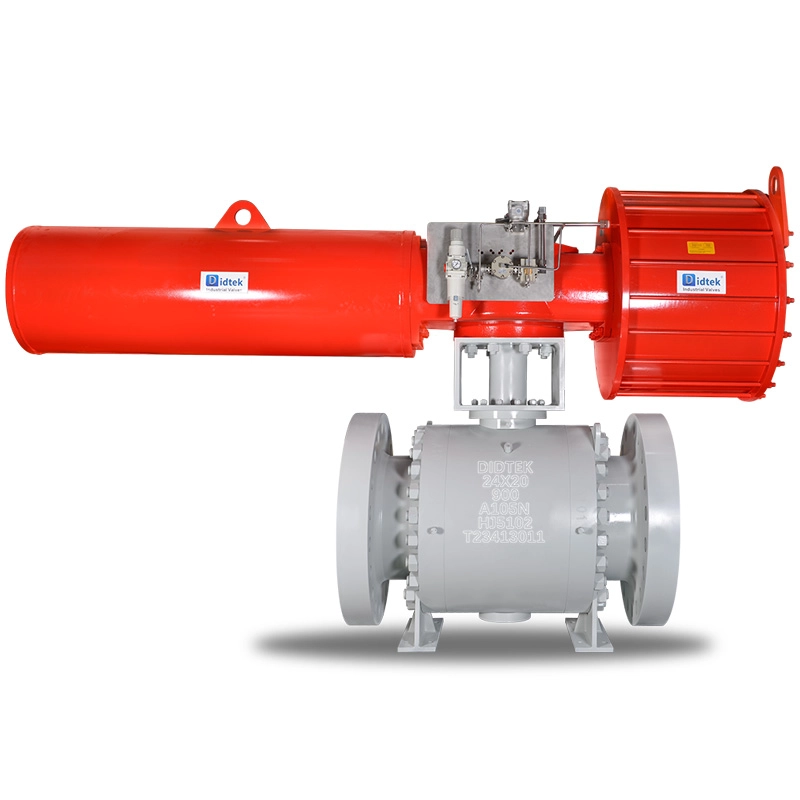

لماذا تحديد صمام مرتكز الدوران الكهربائي في المناطق الخطرة؟

تتعامل خطوط الأنابيب الصناعية مع السوائل المتطايرة تحت ضغط شديد. تعتمد الصمامات العائمة القياسية على ضغط الخط لدفع الكرة إلى المقعد السفلي. هذا يعمل بشكل جيد للخطوط الصغيرة. ومع ذلك، تتطلب أنظمة الضغط العالي نهجًا ميكانيكيًا مختلفًا. عندما تتجاوز أحجام الخطوط بوصتين أو تتجاوز الضغوط الفئة 300، غالبًا ما يفشل التصميم العائم. يصبح الاحتكاك مرتفعًا جدًا. يجب عليك تحديد صمام مرتكز الدوران الكهربائي . تعمل التصميمات المثبتة على مرتكز الدوران على تأمين الكرة في الأعلى والأسفل. أنها تمتص الحمل الميكانيكي. وهذا يمنع سحق المقعد ويضمن الأداء المتسق.

تعمل بنية الكرة الثابتة على تقليل احتكاك المقعد بشكل كبير. يُترجم الاحتكاك المنخفض مباشرةً إلى انخفاض عزم الدوران التشغيلي. يعد تقليل عزم الدوران هذا أمرًا بالغ الأهمية. يمنع التحميل الزائد لمحرك المحرك. تمثل أكشاك المحرك نقطة فشل حرجة في أي صمام كروي لمشغل كهربائي . عندما تقوم بتخفيض متطلبات عزم الدوران، يمكنك تقليص حجم المحرك الكهربائي. تسحب المحركات الأصغر تيارًا أقل وتولد حرارة أقل. وهذا يجعل تحقيق الامتثال الحراري للمنطقة الخطرة أسهل بكثير.

تتطلب السلامة في نقل الوسائط المتطايرة عزلًا يمكن التحقق منه. تحقق صمامات مرتكز الدوران ذلك من خلال ميكانيكا Double Block and Bleed (DBB). مقاعد محملة بنابض تضغط على الكرة الثابتة. عند إغلاقها، تعمل المقاعد العلوية والسفلية على عزل تجويف الجسم المركزي. يمكنك تصريف ضغط التجويف من خلال صمام الصرف اليدوي. وهذا يثبت عدم وجود أي تسرب عبر كلا المقعدين. العزلة المزدوجة والتسييل (DIB) تذهب إلى أبعد من ذلك. توفر تصميمات DIB سطحين للجلوس على جانب واحد، مما يضمن وجود حواجز أمان زائدة عن الحاجة لعمليات الصيانة الحرجة.

تشكل الكهرباء الساكنة تهديدًا خطيرًا في البيئات المتفجرة. تولد السوائل المتدفقة شحنة ثابتة. توضع الكرة المعدنية على مقاعد غير معدنية. وهذا يعزله كهربائيًا عن جسم الصمام. في بيئة الغاز المتطايرة، تؤدي الشرارة الساكنة المفاجئة إلى اشتعال فوري. يجب على المهندسين التأكد من أن التصميم يتضمن آليات مضادة للكهرباء الساكنة. هذه عادة ما تكون الغطاسات المعدنية المحملة بنابض. إنها توفر مسارًا تأريضًا مستمرًا من الكرة إلى الجذع، ومن الجذع إلى غلاف الجسم.

إطار الامتثال: تقييم صمام مقاوم للانفجار

يخطئ العديد من المهندسين في فهم كيفية عمل لا تمنع حاوية المشغل دخول الغازات المتفجرة. وبدلاً من ذلك، تتوقع حاوية Ex d (المقاومة للاشتعال) دخول الغاز الداخلي. عندما تشعل شرارة كهربائية داخلية الغاز، فإن العلبة تحتوي على الانفجار. يجب أن يتحمل ضغط الانفجار. يقوم العلبة بعد ذلك بتهوية الغازات الساخنة المتوسعة من خلال مسارات اللهب المُشكَّلة بدقة. تعمل هذه الوصلات المعدنية الضيقة على تبريد الغاز المتسرب تحت درجة حرارة الاشتعال الذاتي في الغلاف الجوي المحيط. الصمام المقاوم للانفجار .

تتطلب المشاريع العالمية اهتمامًا دقيقًا بمعايير الشهادات المختلفة. يتوافق مع الصمام الكروي المزود بمحرك ATEX التوجيهات الأوروبية. ويستخدم نظام المنطقة (المنطقة 1 أو المنطقة 21) ويصنف الغازات إلى مجموعات IIA أو IIB أو IIC. يقع الهيدروجين ضمن المجموعة IIC، ويتطلب مسارات اللهب الأكثر إحكامًا. تستخدم مرافق أمريكا الشمالية معيار NEMA 7/9. وهذا يعتمد على نظام الفصل والتقسيم. تحقق دائمًا من متطلبات السلطة القضائية المحلية قبل طلب المعدات.

تشكل فئات درجات الحرارة، المعروفة باسم T-Codes، حاجز أمان بالغ الأهمية. يحدد T-Code الحد الأقصى لدرجة حرارة سطح الجهاز المسموح بها في ظل ظروف التشغيل الأسوأ. يجب عليك مطابقة هذا التصنيف مع درجة حرارة الاشتعال التلقائي المحددة لوسائط موقعك. إذا توقف المحرك، فإنه يولد حرارة سريعة. يجب ألا يتجاوز سطح العلبة أبدًا حد T-Code، وإلا فإنه يصبح بحد ذاته مصدر إشعال خارجي.

تجنب خطر الامتثال التدريجي. لا يمكنك ببساطة تثبيت مشغل معتمد من ATEX على صمام قياسي واستدعاء النظام آمنًا. يجب أن تحافظ المجموعة المتزاوجة على سلامة المنطقة الخطرة بشكل عام. يجب أن تمنع مجموعة التركيب حدوث شرارة احتكاكية. يجب أن يحمل جسم الصمام شهادات صالحة للحماية من الحرائق ومضادة للكهرباء الساكنة. تتطلب الوحدة المتكاملة بأكملها مراجعة شاملة للسلامة.

معايير اختيار المواد والميكانيكية الأساسية

تتطلب خطوط الأنابيب عالية المخاطر خطوط أساس ميكانيكية صارمة. يحكم API 6D تصميم وتصنيع صمامات خطوط الأنابيب. إنه يضمن سمك الجدار المناسب، وآليات تخفيف التجويف، وبروتوكولات اختبار الضغط. علاوة على ذلك، يجب أن يجتاز الصمام الكروي الحقيقي للمناطق الخطرة اختبار API 607 ​​أو ISO 10497 المقاوم للحريق. إذا أدى حريق المنشأة إلى تدمير الأختام الناعمة الأساسية، فيجب تعشيق أسطح المقاعد الثانوية المعدنية إلى المعدنية. وهذا يمنع تسرب السوائل الكارثي من تغذية النار.

إن اختيار المعدن المناسب يمنع الفشل الكارثي المبكر. غالبًا ما تحتوي الوسائط المتطايرة على عناصر قابلة للتآكل. يجب عليك مطابقة الجسم والمواد المزخرفة مع كيمياء السوائل المحددة.

• الغاز الحامض (H2S): يجب عليك اتباع معايير NACE MR0175 بدقة. وهذا يتطلب التحكم في صلابة المواد لمنع تكسير إجهاد الكبريتيد (SSC).

• الكلوريدات ومياه البحر: يتآكل الفولاذ المقاوم للصدأ القياسي بسرعة هنا. حدد الفولاذ المقاوم للصدأ دوبلكس أو سوبر دوبلكس لمقاومة الحفر.

• البرودة الشديدة: تتطلب تطبيقات الغاز الطبيعي المسال فولاذًا كربونيًا منخفض الحرارة (LF2) أو فولاذًا مقاومًا للصدأ الأوستنيتي لمنع الكسر الهش.

تحدد مواد الجلوس فعالية الختم وطول العمر. توفر المقاعد الناعمة، مثل PTFE أو PEEK، إحكامًا ممتازًا لمنع الفقاعات. إنها تؤدي أفضل أداء في تطبيقات الغاز النظيف ذات درجات الحرارة المنخفضة. يتعامل PEEK مع درجات حرارة أعلى من PTFE ولكنه يظل عرضة للجزيئات الكاشطة. تستخدم المقاعد المعدنية طلاءات كربيد التنجستن أو كربيد الكروم. يجب عليك تحديد المقاعد المعدنية لتطبيقات الخدمة ذات درجات الحرارة المرتفعة أو شديدة الكشط أو شديدة. تعمل المقاعد المعدنية على تنظيف الكرة خلال كل دورة، مما يضمن إغلاقًا موثوقًا به حتى في الوسائط المتسخة.

تحجيم المحرك والتكامل الكهربائي

يؤدي تصغير حجم المشغل إلى حدوث خطر مباشر على السلامة. يؤدي المحرك المتوقف إلى ارتفاع الحرارة الداخلية ويتسبب في زيادة الأحمال الحرارية. يتطلب الحجم الصحيح فهم متغيرات عزم الدوران المتعددة تحت الضغط التفاضلي الأقصى (MDP).

1. عزم الدوران الانفصالي: القوة المطلوبة لإزاحة الكرة المغلقة عن ضغط الخط الثابت.

2. عزم الدوران: قوة الاحتكاك الديناميكية اللازمة للحفاظ على حركة الكرة خلال منتصف الشوط.

3. عزم الدوران: القوة المطلوبة لدفع الكرة بالكامل إلى الوضع المغلق وضغط موانع التسرب.

4. هامش الأمان: قم دائمًا بإضافة عامل أمان يتراوح من 25% إلى 30% إلى أعلى قيمة لعزم الدوران المحسوبة.

تحدد تقييمات دورة العمل عدد المرات التي يمكن أن يعمل فيها المحرك دون ارتفاع درجة الحرارة. تقييم متطلبات العملية بعناية. يشير تصنيف الواجب S2 إلى الخدمة قصيرة المدة. إنه يعمل لتطبيقات العزل المفتوحة/المغلقة القياسية حيث يعمل الصمام بشكل غير متكرر. يشير تصنيف الواجب S4 إلى واجب التعديل. تقوم مشغلات التعديل بضبط موضع الكرة باستمرار للتحكم في معدلات التدفق. يتميز محرك S4 بآليات تبريد قوية لمنع رحلات الحمل الحراري الزائد أثناء التشغيل المستمر.

يتطلب التكامل الكهربائي تنفيذًا لا تشوبه شائبة عند نقاط دخول القناة. تفقد العلبة المقاومة للانفجار كل سلامتها إذا تسربت مداخل الكابل. يجب عليك استخدام وصلات كبلات معتمدة مقاومة للانفجار أو أختام راتنجية مصبوبة. تملي أفضل الممارسات استخدام المحركات ذات الأجزاء الطرفية المزدوجة الغلق. يمنع هذا الحاجز المادي انتقال الغاز المتفجر عبر قناة الأسلاك إلى المحرك الرئيسي وغرفة لوحة التحكم.

تتطلب سيناريوهات فقدان الطاقة آليات موثوقة وآمنة من الفشل. تستخدم مشغلات إرجاع الزنبرك الكهروهيدروليكية قوة المحرك لضغط الزنبركات الثقيلة. في حالة انقطاع التيار الكهربائي، تقوم النوابض الميكانيكية بإجبار الصمام على الوضع الآمن. وبدلاً من ذلك، تستخدم التصميمات الكهربائية الحديثة النسخ الاحتياطية لبطاريات المكثفات الفائقة. تقوم المكثفات الفائقة بتخزين الطاقة الكهربائية ودفع المحرك إلى الوضع الآمن عند فقدان الطاقة. إنها تزن أقل من وحدات عودة الزنبرك ولكنها تتطلب إدارة صارمة لدرجة الحرارة المحيطة للحفاظ على عمر البطارية.

مخاطر التنفيذ والخطوات التالية للشراء

تؤدي أخطاء التثبيت الميداني بشكل روتيني إلى إضعاف السلامة المعتمدة من المصنع. تؤدي المحاذاة الميكانيكية غير الصحيحة إلى الضغط على ساق الصمام. يؤدي هذا إلى تآكل التغليف المبكر والانبعاثات الهاربة. غالبًا ما تفشل الفرق الكهربائية في صب أختام القناة بشكل صحيح، مما يترك مسارًا مباشرًا للغاز إلى المشغل. علاوة على ذلك، يتجاهل المهندسون أحيانًا حدود درجة الحرارة المحيطة لحاوية المشغل. إن وضع المحرك مباشرة تحت أشعة الشمس الحارقة بدون مظلة يمكن أن يؤدي إلى ارتفاع درجات الحرارة الداخلية إلى ما يتجاوز حدود T-Code قبل أن يعمل.

لا تخطي اختبارات قبول المصنع (FAT). يثبت الاختبار الصارم أن المعدات تعمل قبل أن تصل إلى موقعك. قم بإجراء اختبار مائي عالي الضغط للتحقق من سلامة الغلاف. طلب تحديد ملامح عزم الدوران الديناميكي في ظل ظروف الضغط التفاضلي الفعلي. وهذا يثبت صحة حسابات حجم المحرك. وأخيرًا، قم بإجراء اختبار الدورة الوظيفية للتحقق من أن معايرة المفتاح الحدي وبروتوكولات الاتصال تعمل بشكل لا تشوبه شائبة.

إن فحص شريك التصنيع الخاص بك لا يقل أهمية عن فحص الأجهزة. أنت بحاجة إلى إمكانية التتبع الكامل لكل مكون مضغوط. اطلب تقارير اختبار المواد (MTRs) التي يمكن التحقق منها لجسم الصمام والكرة والساق. تأكد من أن شهادات ATEX وIECEx وSIL الخاصة بهم نشطة حاليًا من خلال هيئات مستقلة مُبلَّغة. وأخيرًا، تأكد من أن البائع يوفر دعمًا إقليميًا قويًا. الوصول السريع إلى الفنيين الميدانيين المتخصصين يمنع التوقف التشغيلي لفترة طويلة.

خاتمة

يتطلب تحديد حل التحكم الآلي في التدفق لمنطقة خطرة انضباطًا فنيًا صارمًا. فهو يتطلب الموازنة بين الموثوقية الميكانيكية للخدمة الشاقة والامتثال الصارم للسلامة الكهربائية. يتعامل تصميم مرتكز الدوران مع الضغوط الفيزيائية لخط الأنابيب، في حين أن الغلاف المقاوم للاشتعال يحتوي على مخاطر الاشتعال الكهربائي. لا يمكنك التنازل على أي من الجبهتين دون المخاطرة بمنشأتك بأكملها.

قم دائمًا بإجراء مراجعة هندسية نهائية قبل إصدار أمر الشراء. تحقق جيدًا من حسابات عزم دوران الضغط التفاضلي الأقصى. تحقق من رموز T المحددة مقابل درجة حرارة الاشتعال التلقائي للوسائط الخاصة بك. تأكد من أن جميع الأختام الناعمة والسبائك المعدنية تتماشى مع كيمياء السوائل.

اتخذ إجراءً اليوم لتأمين عمليتك. اطلب استشارة فنية شاملة مع مهندسي التطبيقات لدينا. قم بإرسال ورقة بيانات الصمام المكتملة لتلقي حسابات تفصيلية للحجم، ونماذج CAD المعتمدة، ووثائق الامتثال لمشروعك المحدد.

التعليمات

س: ما الفرق بين الصمام المقاوم للانفجار والصمام الآمن جوهريًا؟

ج: حاوية مقاومة للانفجار تحتوي على انفجارات داخلية. فهو يبرد الغازات المتسربة من خلال مسارات اللهب الآلية، مما يمنعها من إشعال الأجواء الخارجية. يتعامل مع المعدات عالية الطاقة مثل المحركات الكهربائية. التصميمات الآمنة جوهريًا تحد من الطاقة الكهربائية نفسها. فهي تمنع الشرر من الاحتفاظ بما يكفي من الطاقة الحرارية لإشعال الغاز. تسحب الصمامات الآلية تيارات عالية، مما يجعل السلامة الجوهرية مستحيلة. يجب عليك استخدام وسيلة احتواء مقاومة للانفجار للمحركات الآلية.

س: هل يمكنني تحديث صمام مرتكز الدوران القياسي باستخدام مشغل كهربائي مقاوم للانفجار؟

ج: يفرض التعديل التحديثي مخاطر شديدة على الامتثال. يؤدي ربط مشغل ATEX بصمام قياسي إلى إبطال شهادات التجميع الشاملة. غالبًا ما تفتقر الصمامات القياسية إلى أجهزة تأريض إلزامية مضادة للكهرباء الساكنة وأختام ثانوية مقاومة للحريق. يتطلب تجميع المناطق الخطرة المعتمد إجراء مراجعة شاملة للسلامة للصمام وأجهزة التثبيت والمشغل الذي يعمل معًا.

س: كيف يمكنني التحقق من شهادة ATEX للصمام الكروي الآلي؟

ج: افحص اللوحة المعدنية المثبتة على المشغل. ابحث عن شعار Ex السداسي المميز. اقرأ سلسلة العلامات المحددة، مثل "Ex d IIB T4 Gb." وهذا يؤكد نوع الحماية ومجموعة الغاز وفئة درجة الحرارة ومستوى حماية المعدات. وأخيرًا، تحقق من رقم الهيئة المبلغة المكون من أربعة أرقام بجوار علامة CE.

س: ما الذي يسبب تعطل المحرك الكهربائي المقاوم للانفجار في الميدان؟

ج: الفشل الأكثر شيوعًا هو دخول الماء. تسمح مداخل القناة المغلقة بشكل غير صحيح بتجمع التكثيف داخل العلبة، مما يؤدي إلى قصر لوحات التحكم. يعد الإرهاق الحركي مشكلة أخرى متكررة. يحدث هذا عندما يقلل المهندسون من تقدير عزم الدوران الانفصالي، مما يتسبب في توقف المحرك الصغير الحجم وتعثر الأحمال الحرارية الزائدة.
