صمام كروي مزورة 2500LB لحقن الماء: محلول الضغط العالي

تعمل أنظمة حقن الماء والاستخلاص المعزز للنفط (EOR) في ظل ظروف قاسية. فهي تجمع بين الضغط الشديد والتدوير المستمر والوسائط شديدة التآكل في بيئة واحدة قاسية. أنت بحاجة إلى معدات مصممة خصيصًا للتعامل مع هذه القوى المركبة دون أي تنازلات.

من المحتم أن تفشل الصمامات القياسية أو المصبوبة تحت الضغط الميكانيكي الهائل لتطبيقات الفئة 2500. كثيرًا ما يواجه المشغلون تسربات في مسامية الجسم، وتشوهًا سريعًا للمقعد، وانفجارًا خطيرًا في الجذع. تؤدي هذه الأعطال الهيكلية إلى إيقاف الإنتاج فورًا وتخلق مخاطر شديدة على السلامة في الموقع.

يوفر الصمام الكروي ذو الضغط العالي السلامة الهيكلية الأساسية المطلوبة لهذه البيئات. سوف نستكشف سبب كون آليات الختم المصممة بدقة والأجسام المزورة إلزامية. سوف تتعلم كيفية تقييم تصميمات مرتكز الدوران والبوليمرات الهندسية المتقدمة ومعايير الامتثال المهمة بشكل صحيح.

الوجبات السريعة الرئيسية

• سلامة المواد: الفولاذ المطروق (A105 أو F316) غير قابل للتفاوض بالنسبة لتطبيقات 2500LB للتخلص من مخاطر المسامية الدقيقة الكامنة في الأجسام المصبوبة.

• تقنية الختم: عند ضغوط ASME Class 2500، تفشل مقاعد PTFE القياسية؛ تعتبر المواد البلاستيكية الهندسية مثل PEEK أو الأختام المعدنية إلزامية.

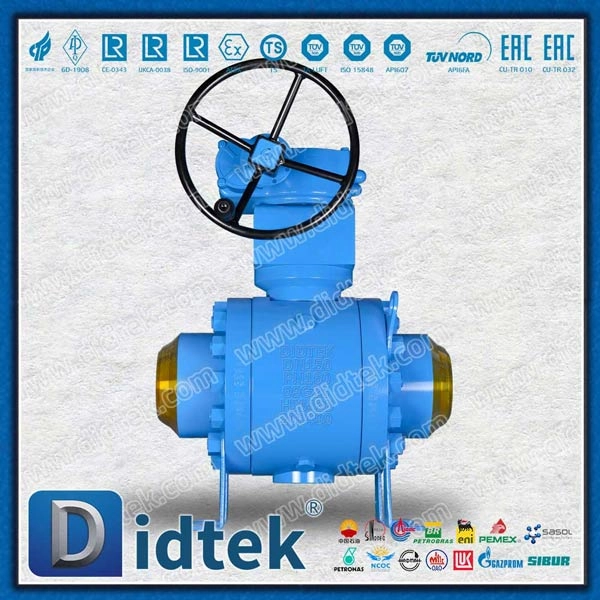

• التصميم الهيكلي: تعتبر التصميمات المكونة من 3 قطع المثبتة على مرتكز الدوران مع حواف RTJ (مفصلة من النوع الحلقي) أمرًا بالغ الأهمية لامتصاص أحمال الدفع ومنع الانبعاثات الهاربة.

• الامتثال: يعد الامتثال الذي يمكن التحقق منه لـ API 6D وASME B16.34، المدعوم باختبارات هيدروستاتيكية وهوائية صارمة، هو المعيار الأساسي لوضع قائمة مختصرة للبائعين.

الحقائق الهندسية لعملية الاستخلاص المعزز للنفط واختيار صمامات حقن الماء

ويعتمد النجاح في عملية الاستخلاص المعزز للنفط على معايير نظام محددة للغاية. يجب عليك تحقيق العزل التام للتسرب عبر جميع قطاعات خطوط الأنابيب. يجب أن تقاوم المعدات بشكل فعال الجسيمات عالية السرعة مثل الرمل والرواسب الموجودة في المياه المنتجة. يجب أن يظل النظام أيضًا محصنًا ضد ارتفاع الضغط العنيف أثناء بدء تشغيل المضخة.

لماذا يعتبر التزوير إلزاميا؟ يتعامل الصمام الكروي سعة 2500 رطل مع ضغوط العمل المحيطة التي تحوم حول 6000 رطل لكل بوصة مربعة. تحتوي الأجسام المصبوبة على مسامات دقيقة متأصلة من عملية التبريد. تصبح هذه الفراغات الداخلية الصغيرة نقاط فشل كارثية تحت الحمل الهيدروليكي الشديد. يوفر الفولاذ المطروق كثافة معدنية لا مثيل لها. تعمل عملية الحدادة الثقيلة على محاذاة البنية الحبيبية للمعدن. يمنع تمزق الغلاف أثناء الصدمات الهيدروليكية المفاجئة وركوب الدراجات الشديدة.

فشل الصمام يحمل عقوبات تشغيلية شديدة. يوقف الصمام المخترق معدلات الحقن على الفور. إنه يخلق مخاطر بيئية كبيرة إذا هربت الوسائط السامة. التوقف التشغيلي الشديد يتبع كل حادث انفجار. يواجه المشغلون خسائر إنتاجية يومية هائلة أثناء انتظار البدائل. يجب أن نتعامل مع اختيار المكونات باعتباره تفويضًا صارمًا للسلامة وليس قرار شراء بسيط.

أبعاد التقييم الحرجة: المكونات الهيكلية والختمية

يجب علينا تقييم المكونات الهيكلية الأساسية قبل التثبيت. يعد الاختيار بين التصميمات المثبتة على مرتكز الدوران والتصميمات العائمة أمرًا بسيطًا للغاية. تعتبر الصمامات الكروية العائمة غير مؤهلة عالميًا عند تصنيف الضغط الشديد هذا. يدفع حمل الدفع الهيدروليكي الكرة مباشرة إلى المقعد السفلي. عند 6000 رطل لكل بوصة مربعة، هذه القوة ببساطة هائلة جدًا. إنه يسحق المقاعد القياسية على الفور ويغلق الصمام.

يؤدي تركيب مرتكز الدوران إلى تحويل حمل الدفع الهائل هذا بالكامل. تقوم كتل مرتكز الدوران العلوي والسفلي بنقل القوة الهيدروليكية مباشرة إلى جسم الصمام الضخم المطروق. تعمل هذه الآلية على حماية المقاعد الناعمة من التكسير الميكانيكي. إنه يضمن التشغيل السلس تحت أقصى ضغط تفاضلي. يعتمد صمام ASME Class 2500 كليًا على توزيع الحمل المحدد هذا ليعمل بأمان.

تملي مواد الختم الموثوقية على المدى الطويل. يعاني معيار PTFE من تشوه البلاستيك الشديد تحت الحمل الشديد. تتسبب القوى الهيدروليكية الهائلة في خروج PTFE من جيوب الختم. توفر نظرة خاطفة قوة ميكانيكية أعلى بكثير. إنه يقاوم البثق ويحافظ على ختم موثوق. يمنع PEEK أيضًا تخفيف الضغط المتفجر عند التعامل مع الوسائط المتطايرة.

مخطط مقارنة مواد الختم

تتطلب أنواع الاتصال تدقيقًا متساويًا. يجب عليك تحديد فلنجات وصلة من النوع الحلقي (RTJ) للأنابيب عالية الاهتزاز. تعتمد الشفاه ذات الوجه المرتفع (RF) على الحشيات المسطحة. تنفجر هذه الحشيات بسهولة تحت ضغط 6000 رطل لكل بوصة مربعة. تستخدم حواف RTJ حلقة معدنية صلبة. يتم ضغط هذه الحلقة مباشرة في أخدود آلي. إنه يشكل ختمًا آمنًا ومقاومًا للتسرب من المعدن إلى المعدن.

اختيار المواد لبيئات الضغط العالي المسببة للتآكل

إن الاختيار بين الفولاذ الكربوني (A105) والفولاذ المقاوم للصدأ (F316) يحدد طول عمر النظام. يجب عليك أن تبني هذا القرار بالكامل على التركيب الكيميائي لسائل الحقن. تؤدي مستويات الملوحة ومحتوى كبريتيد الهيدروجين إلى تحلل المعادن الأساسية بسرعة. يعمل الفولاذ الكربوني بشكل جيد للغاية بالنسبة للمياه المعالجة وغير القابلة للتآكل. يصبح الفولاذ المقاوم للصدأ ضروريًا للغاية عند وجود الكلوريدات أو المواد الكيميائية القاسية.

تتطلب تطبيقات الاستخلاص المعزز للنفط شديدة التآكل دفاعًا هيكليًا إضافيًا. غالبًا ما تحتاج إلى تكسية أو تراكبات ملحومة لحماية المناطق المعرضة للخطر. يحدد المهندسون Inconel 625 لجيوب الختم والأخاديد الحلقية. يمنع الحفر الموضعي حيث تجلس الأختام. يعمل هذا التراكب الداخلي على إطالة دورة حياة الصمام الكروي المعزز للنفط بشكل كبير. إنه يوفر مقاومة ممتازة للتآكل دون حساب الجسم الصلب الغريب بالكامل.

يعد الامتثال لـ NACE MR0175 إلزاميًا لبيئات الخدمة الحامضة. يفرض هذا المعيار ضوابط صارمة للصلابة عبر المجموعة بأكملها. يهاجم كبريتيد الهيدروجين (H2S) المعادن الصلبة، مما يتسبب في تكسير إجهاد الكبريتيد السريع (SSC). يجب أن تظل مواد الكرة والساق والجسم أقل من مستويات صلابة روكويل المحددة. يجب علينا التحقق من مستويات الصلابة الدقيقة هذه أثناء مرحلة الشراء الأولية.

التحقق من الأداء: معايير API 6D وASME Class 2500

تحدد خطوط الأساس التنظيمية السلامة في أنظمة خطوط الأنابيب ذات الضغط العالي. يجب أن يجتاز كل صمام كروي فولاذي مُشكل متطلبات اختبار محددة وصارمة. يحكم API 6D مواصفات صمامات خطوط الأنابيب للخدمة الشاقة. يفرض API 598 إجراءات فحص واختبار الصمامات يوميًا. تحدد ASME B16.34 تقييمات صارمة لدرجة حرارة الضغط بناءً على سمك الجدار وقوة المادة.

يجب على المشترين التدقيق بشكل كبير في تقارير اختبار قبول المصنع (FAT). نوصي بشدة بالمطالبة بعمليات تحقق محددة قبل الشحن:

1. اختبارات الغلاف الهيدروستاتيكي عالي الضغط: يتم اختبار الجسم المطروق بمعدل 1.5 مرة من الحد الأقصى لضغط العمل المقدر لضمان عدم حدوث أي تسرب في الغلاف.

2. اختبارات مقعد الهواء منخفض الضغط: تتحقق من سلامة موانع التسرب PEEK عند الضغوط المنخفضة، والتي من المعروف أنها أصعب في الغلق من الضغط العالي.

3. اختبار عزم الدوران تحت أقصى ضغط تفاضلي: يثبت أن المشغل يمكنه فعليًا تدوير الكرة عندما يدفع ضغط خط الأنابيب الكامل ضد جانب واحد.

التتبع يثبت أصل المواد وجودتها. يجب عليك أن تطلب بشكل صارم تقارير اختبار المواد (MTRs) لكل جزء يحتوي على الضغط. تعتبر شهادة EN 10204 3.1 أو 3.2 ضرورية هنا. إنه يتحقق من التركيب الكيميائي الدقيق، وقوة الخضوع، وعملية المعالجة الحرارية للفولاذ الخام المطروق. وبدون إمكانية التتبع، فإنك تخاطر بتركيب معادن مزيفة دون المستوى المطلوب.

مخاطر التنفيذ ومنطق القائمة المختصرة

يؤثر حجم المنفذ على ديناميكيات تدفق السوائل بشكل كبير. يجب عليك أن تقرر بوعي بين تكوينات التجويف الكامل والتجويف المنخفض. تتوافق تصميمات المنافذ الكاملة مع القطر الداخلي لخط الأنابيب بشكل مثالي. أنها تقلل من انخفاض الضغط عبر النظام. إنها ضرورية للغاية لعمليات تنظيف خطوط الأنابيب وتنظيفها. توفر الصمامات ذات التجويف المنخفض مساحة ووزنًا كبيرين. إنها تعمل بشكل جيد عندما تكون قيود التدفق الطفيفة مقبولة للمشغل.

مقارنة حجم المنفذ

الاستعداد للتنفيذ هو عقبة رئيسية في التنفيذ. يتطلب نظام الفئة 2500 عزمًا انفصاليًا تشغيليًا هائلاً. يجب عليك تقييم المحركات الهوائية أو الهيدروليكية أو الكهربائية للخدمة الشاقة بعناية. يجب أن يتعامل المشغل مع الحد الأقصى من عزم الدوران الانفصالي باستمرار. غالبًا ما يتطلب المخصص صمام حقن الماء وحدات طاقة هيدروليكية متخصصة لتوليد قوة دوران كافية.

تحتاج فرق المشتريات إلى مصفوفة فحص البائعين المنظمة. استخدم هذه المعايير لتقييم شركاء التصنيع المحتملين:

• هل يقومون بتصنيع الأجسام المزورة داخل الشركة أم يقومون فقط بتجميع الأجزاء الخارجية؟

• هل يمكنهم توفير سجلات شاملة للاختبارات غير المدمرة (NDT)، بما في ذلك اختبار الموجات فوق الصوتية (UT) وفحص الجسيمات المغناطيسية (MPI)؟

• ما هي المهل الزمنية القياسية للتكوينات عالية السبائك والتي تم اختبارها بالكامل؟

• هل لديهم مخابئ داخلية لاختبار الضغط العالي قادرة على الوصول إلى 10000 رطل لكل بوصة مربعة بأمان؟

خاتمة

يعد تحديد مصادر مكون 2500LB بمثابة ممارسة صارمة لتخفيف المخاطر. يعتمد النجاح التشغيلي بشكل كامل على الالتزام بالمواد المزورة. يجب عليك تحديد تصميمات مرتكز الدوران القوية والبوليمرات الهندسية المتقدمة. سوف تفشل الخيارات التجارية القياسية بشكل متوقع في ظل هذه الظروف القاسية. تتطلب البنية الأساسية لديك هندسة دقيقة لمنع فترات التوقف الكارثية.

يجب على المهندسين وفرق المشتريات التوافق في وقت مبكر من المشروع. قم بوضع اللمسات النهائية على مواصفات الوسائط الدقيقة فيما يتعلق بدرجة الحرارة وعدد الجسيمات والتآكل أولاً. اطلب رسومات مفصلة للترتيب العام (GA) من الموردين المحتملين. اطلب دائمًا مخططات عزم الدوران المعتمدة من الشركات المصنعة المحتملة قبل إصدار أي أوامر شراء. تضمن هذه الخطوات تحديد حجم المحرك المناسب والتكامل الميداني السلس.

التعليمات

س: ما هو الحد الأقصى لضغط العمل لصمام ASME Class 2500؟

ج: يحدد منحنى تصنيف الضغط ودرجة الحرارة هذا الحد. بالنسبة للمواد الفولاذية الكربونية، يصل الحد الأقصى لضغط العمل إلى حوالي 6000 إلى 6170 رطل لكل بوصة مربعة في درجات الحرارة المحيطة. يتناقص هذا التصنيف مع ارتفاع درجات الحرارة التشغيلية. قم دائمًا بمراجعة مخططات المواد المحددة ASME B16.34 للسبيكة التي اخترتها.

س: لماذا يُفضل PEEK على PTFE في الصمام الكروي عالي الضغط المطروق؟

ج: يعاني PTFE القياسي من تشوه بلاستيكي شديد تحت الحمل الشديد. تتسبب القوى الهيدروليكية الهائلة عند ضغوط الفئة 2500 في خروج PTFE من جيوب الختم. توفر نظرة خاطفة قوة ميكانيكية أعلى بكثير. إنه يقاوم البثق ويحافظ على ختم موثوق به تحت ضغط تفاضلي هائل.

س: هل يمكن استخدام صمام 2500 رطل لكل من حقن الماء ورفع الغاز؟

ج: نعم، فهي سليمة من الناحية الهيكلية لكلا التطبيقين. ومع ذلك، تتطلب بيئات رفع الغاز اختبارات أكثر صرامة للانبعاثات الهاربة. يجب عليك أيضًا تحديد الحلقات الدائرية المقاومة للضغط المتفجر (AED). يتخلل الغاز اللدائن القياسية تحت ضغط عالٍ، مما يؤدي إلى تمزقها عندما ينخفض ​​ضغط خط الأنابيب بسرعة.

س: ما هي المهلة القياسية للصمامات الكروية الفولاذية المخصصة المعززة للنفط؟

ج: تتراوح معايير الصناعة عادةً من 8 إلى 16 أسبوعًا. يعتمد هذا الجدول الزمني بشكل كبير على توفر المواد الخام ومتطلبات الاختبار المحددة. إن السبائك الغريبة، وفحوصات الامتثال الصارمة لـ NACE، وإجراءات الاختبارات غير التدميرية المكثفة تدفع عمومًا عمليات التسليم نحو الطرف الأطول من هذا الطيف.
