صمام كروي هوائي مفرد الدخول من الأعلى: ما هو وكيف يعمل

يتطلب التحكم في العمليات في البيئات عالية المخاطر آليات آمنة من الفشل بدون أي تنازلات والحد الأدنى المطلق من وقت التوقف عن العمل. لا يستطيع المشغلون تحمل انخفاض الضغط المفاجئ أو التسربات الخطرة. إنهم بحاجة إلى الموثوقية المطلقة عندما تعمل الأنظمة على مدار الساعة. نحن نعتمد على التحكم في التدفق الصناعي لحماية الموظفين. تمنع هذه الأنظمة أيضًا حدوث أعطال بيئية كارثية. يعمل كحل الصمام الكروي الهوائي ذو التمثيل الفردي العلوي هندسي. إنه يحمي خطوط العملية المستمرة وحلقات الأمان المهمة. يحدده المهندسون بشكل كبير لأنظمة الأنابيب الملحومة. إنه يوفر إغلاقًا موثوقًا به عندما تنخفض طاقة المنشأة فجأة. يدمج هذا التكوين العزلة السريعة ربع دورة، والسلامة التلقائية لعودة الزنبرك، والوصول الهيكلي دون عوائق. سوف تكتشف كيف تضمن بنيتها الداخلية الاستجابة السريعة أثناء حالات الطوارئ. سوف نستكشف تحديات التثبيت العملية. سوف نقوم بدراسة المتطلبات المعدنية الصارمة للبيئات شديدة البرودة. وأخيرًا، سنوفر إطار عمل استراتيجي للمشتريات للمساعدة في اتخاذ قراراتك الهندسية.

الوجبات السريعة الرئيسية

• التشغيل الآمن من الفشل: تستخدم المحركات أحادية الفعل الهواء المضغوط للتشغيل والينابيع الميكانيكية من أجل العودة التلقائية الموثوقة إلى الحالة الآمنة عند فقدان الطاقة أو الهواء.

• خدمة التفكيك الصفري: يعمل تصميم صمام الدخول العلوي كصمام صيانة في الخط، مما يسمح باستبدال المكونات الداخلية دون إزالة جسم الصمام من شبكة الأنابيب.

• جاهز للبيئة القاسية: عندما يتم تحديده كصمام درجة حرارة منخفضة LF2 (ASTM A350 LF2)، فإن هذا التجميع يتحمل بشكل موثوق التطبيقات الصناعية شديدة الحرارة المنخفضة حتى -46 درجة مئوية.

• ارتفاع النفقات الرأسمالية الأولية وانخفاض النفقات التشغيلية: على الرغم من أن شراءها أكثر تكلفة من بدائل الإدخال الجانبي، إلا أن وفورات دورة الحياة في أعمال الصيانة وتقليل وقت التوقف عن العمل يبرران الاستثمار في التطبيقات المهمة.

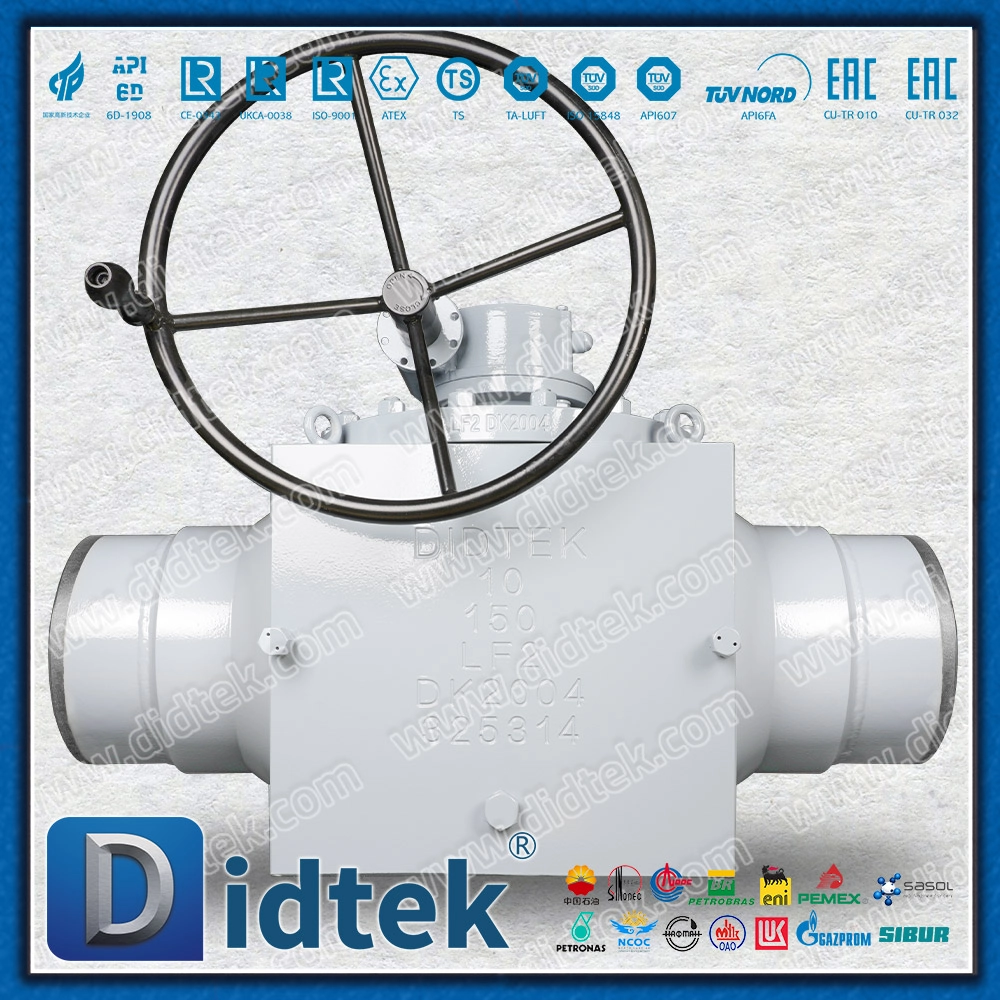

الانهيار المعماري للصمام الكروي الهوائي ذو الفعل الفردي العلوي

يستخدم هيكل جسم صمام الدخول العلوي جسمًا معقدًا من قطعة واحدة مصبوبًا أو مزورًا. يتميز بغطاء محرك علوي مثبت بمسامير ثقيلة. يستوعب هذا التصميم الوصول الداخلي الكامل. يمكن للفنيين الوصول إلى الكرة والمقاعد والساق بسهولة. لن تضطر أبدًا إلى إزالة الجسم الرئيسي من خط الأنابيب الأساسي. تمنع هذه الصلابة الهيكلية قوى ثني خط الأنابيب من تشويه التجويف الداخلي. تفتقر تصميمات الجسم المنقسمة القياسية إلى هذه القوة الهيكلية المتأصلة.

يوفر المحرك الهوائي ذو الفعل الواحد القوة الدافعة الأساسية. إنها تستخدم عادةً إما آلية الجريدة المسننة والترس أو آلية نير سكوتش. يوفر مشغل الجريدة المسننة والبنيون منحنى عزم دوران خطيًا. إنها توفر قوة متسقة طوال الدورة بأكملها. تعمل تصميمات النير الاسكتلندي بشكل أفضل مع التطبيقات ذات عزم الدوران العالي. أنها توفر أقصى قدر من القوة في بداية ونهاية السكتة الدماغية. إنها مثالية لتفكيك مكونات الكرة الضخمة تحت ضغط عالٍ.

يعمل النظام وفقًا لمبدأ صارم من الهواء إلى السكتة الدماغية ومن الربيع إلى العودة. يملأ الهواء المضغوط غرفة المحرك الداخلية. إنه يدفع ضد التوتر الربيعي الميكانيكي الثقيل. يؤدي هذا الإجراء إلى فتح خط العملية أو إغلاقه. يؤدي تنفيس الهواء إلى تمدد الينابيع. إنهم يجبرون الجهاز على العودة إلى وضعه الافتراضي على الفور. يقوم المشغلون بتكوين هذا على أنه إما مفتوح بالفشل أو مغلق بالفشل. يقوم التكوين المغلق بالفشل بحظر المواد الكيميائية الخطرة أثناء حالات الطوارئ. يسمح تكوين Fail-Open بتنفيس الضغط الخطير بأمان.

آلية الكرة ربع دورة تكمل التجميع الداخلي. إنه يوفر إغلاقًا محكمًا ضد الضغوط الهائلة لخطوط الأنابيب. تحقق الأنظمة بسهولة معدلات تسرب من الفئة V أو VI. يمكنك الحصول على أوقات الاستجابة السريعة المميزة للخدمة الشاقة للصمام الكروي الهوائي . إنه يعزل التدفق الخطير في أجزاء من الثانية فقط.

الميزة التشغيلية: نشر صمام صيانة مدمج

مشكلة العمل: يؤدي قطع الصمامات الملحومة من خط الأنابيب إلى خسارة غير مقبولة في الإيرادات. تتطلب الصيانة القياسية خطوط التصريف وطحن اللحامات فعليًا. يؤدي إغلاق قسم المصنع بأكمله لاستبدال المقاعد بشكل روتيني إلى تعطيل جداول الإنتاج بشدة. تخسر المرافق آلاف الدولارات خلال فترات الانقطاع الطويلة والفوضوية هذه. يتم تثبيت الصمامات ذات الحواف في خط الأنابيب، ولكنها تقدم مسارات تسرب محتملة. تتطلب الخطوط الكيميائية السامة وصلات ملحومة لمنع الكوارث البيئية.

الحل: تعمل هندسة الصمامات المحددة على التخلص من عمليات الاستخراج المكلفة تمامًا. تسمح تكوينات الدخول العليا للفنيين بفك غطاء المحرك بسهولة. يمكنك سحب مرتكز الدوران الداخلي أو خرطوشة الكرة العائمة عموديًا. يظل الغلاف الخارجي ملحومًا بشكل دائم بالأنبوب. إنه يعمل بشكل مثالي كصمام صيانة في الخط . يمكن لطاقم صغير استبدال المقاعد والأختام في ساعات بدلاً من أيام.

حقائق التنفيذ والمخاطر (الخبرة):

تتطلب عمليات النشر في العالم الحقيقي تخطيطًا لوجستيًا دقيقًا. يجب عليك تقييم المساحة الفعلية حول شبكة الأنابيب.

1. الخلوص العلوي: يجب أن يأخذ تخطيط المصنع في الاعتبار المساحة الرأسية الكبيرة. أنت بحاجة إلى مساحة لرفع مجموعة غطاء المحرك والكرة والمشغل بأمان. غالبًا ما تحد رفوف الأنابيب العلوية من هذه الحركة الصعودية.

2. حدود الوزن: تتطلب أحجام التجويف الكبيرة رفع الأحمال الثقيلة. غالبًا ما تزن الخرطوشة الداخلية مئات الجنيهات. معدات الرفع إلزامية لاستخراج آمن. يجب عليك مراعاة الوصول الدائم للرافعة في بروتوكول الصيانة الروتينية الخاص بك.

3. إعادة التجميع الدقيق: يعد ضبط مسامير غطاء المحرك وفقًا لمواصفات OEM الدقيقة أمرًا بالغ الأهمية. التوتر المناسب يمنع الانبعاثات الهاربة أثناء التشغيل. تواجه المصافي غرامات باهظة بسبب تسرب المركبات العضوية المتطايرة. نوصي باتباع أدلة المعايرة بدقة. سيؤدي التثبيت غير المتساوي إلى حدوث تسرب خطير للشفة.

الموثوقية الآمنة من الفشل: تحديد الصمام الكروي المفرد

تملي اعتبارات مستوى سلامة السلامة (SIL) اختيارات المكونات بدقة. تستهدف المنشآت تصنيفات SIL 2 أو SIL 3 للحلقات الحرجة. تتطلب حلقات الإغلاق الطارئة (ESD) الحرجة مشغلات إرجاع الزنبرك. إنها تتفوق بشكل كبير على البدائل ذات المفعول المزدوج أثناء انقطاع التيار الكهربائي غير المتوقع. يعتمد بشكل الصمام الكروي الفردي كامل على الطاقة الميكانيكية المخزنة. لا تحتاج إلى طاقة كهربائية خارجية أو هواء أداة لإغلاقها بأمان. يؤدي وضع الفشل المتوقع هذا إلى زيادة تصنيف SIL الإجمالي للنظام.

هندسة هامش عزم الدوران (الخبرة):

يتطلب تحديد حجم المشغل حسابات رياضية دقيقة. لا يمكنك تخمين القوة المطلوبة. يعني التحجيم حساب عزم الدوران 'نهاية الهواء' بدقة. تتغلب هذه القوة على الاحتكاك الانفصالي الأولي. يجب عليك أيضًا حساب عزم الدوران 'نهاية الزنبرك'. إنه يضمن الجلوس المناسب ضد أقصى قدر من الضغط التفاضلي. يطبق المهندسون عادةً عامل أمان يتراوح بين 25% إلى 30% لمراعاة المتغيرات غير المتوقعة.

المخاطر المعروفة: يؤدي التعب الربيعي إلى تدهور أوقات الاستجابة الآمنة من الفشل في نهاية المطاف. تفقد النوابض الميكانيكية التوتر بعد آلاف الدورات. يؤدي تلوث إمدادات الهواء الهوائي إلى ظهور الرطوبة والجسيمات. يؤدي الهواء الرطب إلى صدأ جدران الأسطوانة الداخلية بسرعة. المنظمات والمرشحات هي ملحقات غير قابلة للتفاوض. إنها تحمي الأسطوانات الداخلية الحساسة من الحطام المدمر.

تحليل مرحلة عزم دوران المحرك

اختيار المواد: متى يتم تحديد صمام درجة الحرارة المنخفضة LF2

تملي المتطلبات المعدنية السلامة في بيئات المعالجة القاسية. يصبح الفولاذ الكربوني القياسي هشًا بشكل خطير عند درجات حرارة دون الصفر. يتحطم تحت الضغط الميكانيكي العادي. يعتبر ASTM A350 LF2 معيار الصناعة الإلزامي. يتطلب هذا الفولاذ الكربوني منخفض الحرارة (LTCS) اختبارًا صارمًا للصدمات. يستخدم الفنيون اختبار Charpy V-notch عند -46 درجة مئوية. ضرب بندول ثقيل عينة معدنية محززة. يقوم المهندسون بقياس الطاقة الممتصة أثناء الكسر. تمتص مادة LF2 طاقة كافية عند -46 درجة مئوية. يضمن تحديد صمام درجة الحرارة المنخفضة LF2 السلامة الهيكلية ويمنع الكسور الهشة الكارثية.

عدسات التطبيق (الموثوقية):

تتطلب العديد من الصناعات العالمية هذا المعدن المحدد للحفاظ على العمليات الآمنة.

• تعتمد معالجة الغاز في منتصف الطريق بشكل كبير على هذه المادة الصلبة. يؤدي تمدد الغازات إلى تبريد موضعي سريع داخل الأنابيب.

• تتطلب قطارات تسييل الغاز الطبيعي المسال تحملًا شديدًا للبرد بشكل مستمر. يتدفق الغاز الطبيعي السائل عند درجات الحرارة المبردة.

• تحدد مصافي المناخ البارد LF2 للتعامل مع الطقس المتجمد. تواجه المنشآت الشمالية ظروف الشتاء القاسية باستمرار.

التحقق من الامتثال: تأكد من تطابق المكونات المرنة مع المعدن المحيط. يجب أن تحمل المقاعد والحلقات الدائرية وأختام المحرك درجات حرارة منخفضة متساوية. يتصلب المطاط القياسي في البرد. يفقد مرونته تمامًا. يؤدي هذا إلى حدوث تسرب خطير في المجازة أو فشل التشغيل الكامل. نحن دائمًا نتحقق من مواد الختم قبل التثبيت. تتعامل المقاعد البوليمرية مع البرد الشديد بشكل موثوق.

إطار القرار: التقييم ووضع القائمة المختصرة للمشتريات

أنت بحاجة إلى معايير واضحة عند اختيار مكونات التحكم في التدفق. يجب على المهندسين أن يوازنوا بين التكاليف الأولية وطول العمر التشغيلي.

الإدخال العلوي مقابل الإدخال الجانبي (الجسم المقسم):

حدد صمام الدخول العلوي فقط في ظل ظروف محددة. استخدمه عندما تكون الوحدة ملحومة بشكل آمن في مكانها. اتصالات اللحام التناكبي واللحام المقبس تجعل الإزالة القياسية مستحيلة. اختر هذا التصميم عندما تتجاوز تكاليف تصريف الخطوط قسط الصمام. تعمل صمامات الدخول الجانبية ذات الحواف القياسية بشكل أفضل لخطوط المرافق التي يسهل الوصول إليها.

التمثيل الفردي مقابل التمثيل المزدوج:

حدد آليات العمل الفردية إذا كانت قواعد السلامة تتطلب وضعًا نهائيًا آمنًا من الفشل. غالبًا ما تفرض معايير مثل API 6D وIEC 61508 إجراءات إرجاع الربيع. تفتقر المحركات مزدوجة الفعل إلى نظام ميكانيكي آمن للفشل. ويظلون في موضعهم الأخير في حالة فشل الهواء المضغوط. لا يمكنك استخدامها في حلقات ESD الحرجة.

معايير تقييم البائع (الجدارة بالثقة):

إلزام مورديك بمعايير هندسية صارمة قبل الشراء.

• اطلب مخططات شفافة لحجم المحرك. ويجب أن تأخذ في الاعتبار احتكاك مادة المقعد عند درجات حرارة التشغيل الدنيا. تزيد درجات الحرارة الباردة من متطلبات عزم الدوران بشكل كبير.

• تحقق من شهادات API 607 ​​أو API 6FA المقاومة للحريق. أنت بحاجة إلى شهادات للحزمة الآلية الكاملة. إن شهادة الصمام الجذعي العاري ليست كافية. النار تدمر الأختام الناعمة بسرعة.

• اطلب رسومات تفصيلية الأبعاد في وقت مبكر. أنت بحاجة إلى قياسات دقيقة للخلوص العلوي للمهندسين الإنشائيين لديك.

إجراء الخطوة التالية: استشر مهندسي التطبيق على الفور. حساب قطرات الضغط التفاضلي الدقيقة. حدد عوامل سلامة المحرك الخاص بك قبل طلب عرض الأسعار. سوف يساعدونك على إنهاء أبعاد المحرك بدقة.

خاتمة

يعمل الصمام الكروي الهوائي ذو التمثيل الفردي العلوي كأحد الأصول المتخصصة للغاية. يقوم المهندسون بتصميمه من أجل طول العمر والسلامة في البيئات القاسية. إنه يتحمل متطلبات التشغيل القاسية باستمرار. يتطلب الحجم الأولي وتخطيط الأبعاد تركيزًا هندسيًا صارمًا. يجب عليك حساب عزم الدوران والخلوص الرأسي بشكل مثالي. ومع ذلك، فإن المردود طويل المدى في كفاءة الصيانة لا مثيل له. يمكنك القضاء على قطع خطوط الأنابيب المكلفة تمامًا. تصل سلامة العمليات إلى آفاق جديدة بفضل آليات إرجاع الزنبرك الموثوقة.

اتخذ الخطوات التالية لتحسين أنظمة التحكم في السوائل لديك:

• قم بمراجعة أقسام خطوط الأنابيب الملحومة الحالية لديك للتأكد من عدم وجود اختناقات شديدة في الصيانة.

• أرسل معلمات العملية الدقيقة الخاصة بك إلى البائعين المتخصصين.

• حدد الحالة الصارمة الآمنة من الفشل المطلوبة لحلقات إيقاف التشغيل في حالات الطوارئ.

• اطلب حجمًا دقيقًا للصمام ومواصفات المواد بناءً على بيئة التشغيل لديك.

التعليمات

س: هل يمكن تحويل صمام كروي هوائي مزدوج المفعول إلى صمام أحادي الفعل؟

ج: نعم، تسمح العديد من مشغلات الهواء المعيارية بتركيب خراطيش زنبركية في الميدان، على الرغم من أن خرج عزم الدوران سينخفض ​​بشكل كبير، مما يتطلب إعادة معايرة عامل الأمان.

س: لماذا يكون الدخول العلوي أكثر تكلفة من الصمام الكروي القياسي المكون من قطعتين؟

ج: تتطلب صمامات الدخول العلوية جسمًا معقدًا من قطعة واحدة مصبوبة أو مطروقة، وآليات احتجاز داخلية متخصصة لتثبيت المقاعد تحت الضغط، وتفاوتات تشغيل أكثر صرامة.

س: ما هو موضع الفشل القياسي لصمام كروي واحد؟

ج: يعتمد ذلك على تصميم العملية. 'فشل مغلق' (FC) شائع لعزل الوسائط الخطرة، بينما 'فشل مفتوح' (FO) يستخدم لخطوط التبريد أو أنظمة تخفيف الضغط.
