صمام كروي هوائي مقابل كهربائي: مقارنة خطوط الأنابيب

إن تحديد صمام عزل خط الأنابيب لتطبيقات الضغط العالي ينطوي على مخاطر هائلة. تتعامل مرافق منتصف الطريق الحديثة مع الوسائط المتطايرة تحت ضغط ميكانيكي شديد. يتطلب الانخفاض المفاجئ في الضغط تدخلًا ميكانيكيًا فوريًا. لا يمكنك الاعتماد على التشغيل اليدوي أثناء زيادة التدفق الحرجة. تتطلب أتمتة هذه الأنظمة شديدة التحمل تقييمًا فنيًا صارمًا. يجب أن يوازن مهندسو المصانع بين سرعة التشغيل والموثوقية الآمنة من الفشل وقيود البنية التحتية. يؤدي اختيار الأتمتة المناسبة إلى تقديم مقايضات هندسية معقدة. يجب عليك مراعاة المخاطر البيئية وتوافر المرافق. يؤدي عدم التطابق هنا إلى تعريض بروتوكول سلامة منشأتك بالكامل للخطر.

سوف نستكشف الاختلافات المهمة في الأداء بين الطرق التي تعمل بالهواء والطرق التي تعمل بالمحرك. سوف ننتقل إلى ما هو أبعد من ديناميكيات السوائل الأساسية. سوف تكتشف كيف تملي قدرات الاستجابة لحالات الطوارئ مواصفاتك النهائية. سوف تتعلم كيفية دمج هذه الوحدات في شبكات التشخيص الموجودة لديك. سوف تفهم أيضًا القيود الشديدة للنسخ الاحتياطي للطاقة. وهذا يضمن أن الآلية التي اخترتها تتوافق تمامًا مع متطلبات الصناعة. يوفر هذا الدليل الوضوح الفني اللازم لاتخاذ قرارات أكثر أمانًا وموثوقية بشأن خطوط الأنابيب.

الوجبات السريعة الرئيسية

• السرعة مقابل الدقة: توفر المحركات الهوائية سرعات إيقاف تشغيل طارئة تبلغ ميلي ثانية إلى ثانية؛ توفر المحركات الكهربائية تحكمًا فائقًا في التعديل وتكامل بيانات SCADA.

• الموثوقية الآمنة من الفشل: يظل إرجاع الزنبرك الميكانيكي في الأنظمة الهوائية هو المعيار الصناعي لليقين الآمن من الفشل، في حين أن الكهرباء تتطلب بطاريات احتياطية أو مكثفات فائقة.

• قيود البنية التحتية: يتطلب الصمام الكروي الهوائي مصدرًا للهواء الجاف والنظيف، في حين يعتمد الصمام الكروي للمشغل الكهربائي على طاقة الشبكة المستقرة وشهادات محددة للمنطقة الخطرة.

• حقائق التكلفة: يوفر نظام الهواء المضغوط تكاليف أقل للصمامات الأولية ولكن تكاليف أعلى للبنية التحتية على مستوى المنشأة (الضواغط). تتميز الكهرباء بتكاليف أولية أعلى للوحدة ولكن انخفاض تكاليف الصيانة على المدى الطويل.

الهندسة الأساسية: تركيب مرتكز الدوران يلتقي بالتشغيل

تعتمد هندسة خطوط الأنابيب بشكل كبير على السلامة الهيكلية. يعمل الصمام الكروي المثبت على مرتكز الدوران بمثابة خط الأساس بلا منازع لعزل الضغط العالي. تعمل هذه التصميمات على تثبيت الكرة فعليًا في الأعلى والأسفل. يمنع هذا التثبيت الكرة من التحرك باتجاه مجرى النهر تحت ضغط تفاضلي شديد. التصميمات العائمة تضغط الكرة مباشرة على المقعد السفلي. وهذا يخلق احتكاكًا هائلًا. تمتص حوامل مرتكز الدوران هذا الدفع الهيدروليكي ميكانيكيًا. أنها تقلل بشكل كبير من عزم الدوران التشغيل. وهذا يجعلها مثالية للأتمتة واسعة النطاق.

بمجرد تحديد الجسم الأساسي، يجب عليك اختيار أسلوب التشغيل. تعتمد الصناعة على منهجيتين أساسيتين لتوليد القوة الميكانيكية.

• الأتمتة التي تعمل بالهواء: يقوم صمام المحرك الهوائي بتحويل الهواء المضغوط إلى عزم الدوران. يستخدم المهندسون عادةً آليات الجريدة المسننة والترس للأحجام الأصغر. إنهم يستخدمون آليات نير سكوتش قوية لأقطار خطوط الأنابيب الضخمة.

• التشغيل الآلي بمحرك: تستخدم المحركات الكهربائية محركًا كهربائيًا مقترنًا بعلبة تروس للخدمة الشاقة. إنهم يسحبون التيار من الشبكة لتدوير ساق الصمام تدريجيًا.

ويظل واقع المشتريات واضحا ومباشرا. جسم الصمام المعدني الأساسي متطابق في كلا السيناريوهين. يعتمد قرارك بالكامل على البنية التحتية المتاحة للموقع. يجب عليك تقييم متطلبات دورة العمل المحددة الخاصة بك. يجب عليك أيضًا محاذاة المشغل مع متطلبات مستوى سلامة السلامة (SIL) الخاص بك. إن جسم الصمام الخالي من العيوب لا يعني شيئًا إذا فشل المشغل أثناء الأزمة.

الأداء المباشر وسرعة الاستجابة

تحدد سرعة الأتمتة سلامة خطوط الأنابيب. الاستجابة السريعة تمنع الانسكابات الكارثية. الاستجابة البطيئة تستدعي كارثة بيئية. يجب علينا أن نفحص كيفية أداء هذه الأنظمة تحت الإكراه الشديد.

يهيمن الصمام الكروي الهوائي على تطبيقات إيقاف الطوارئ (ESD). إنه يوفر ميزة سرعة خام هائلة. تستخدم الأنظمة الهوائية صمامات العادم السريعة. يقومون بتفريغ الهواء المضغوط على الفور. وهذا يسمح بأوقات إغلاق سريعة غالبًا ما يتم قياسها بأقل من ثانية واحدة. أنت بحاجة إلى هذه السرعة الفائقة لعزل أقسام الأنابيب الممزقة على الفور.

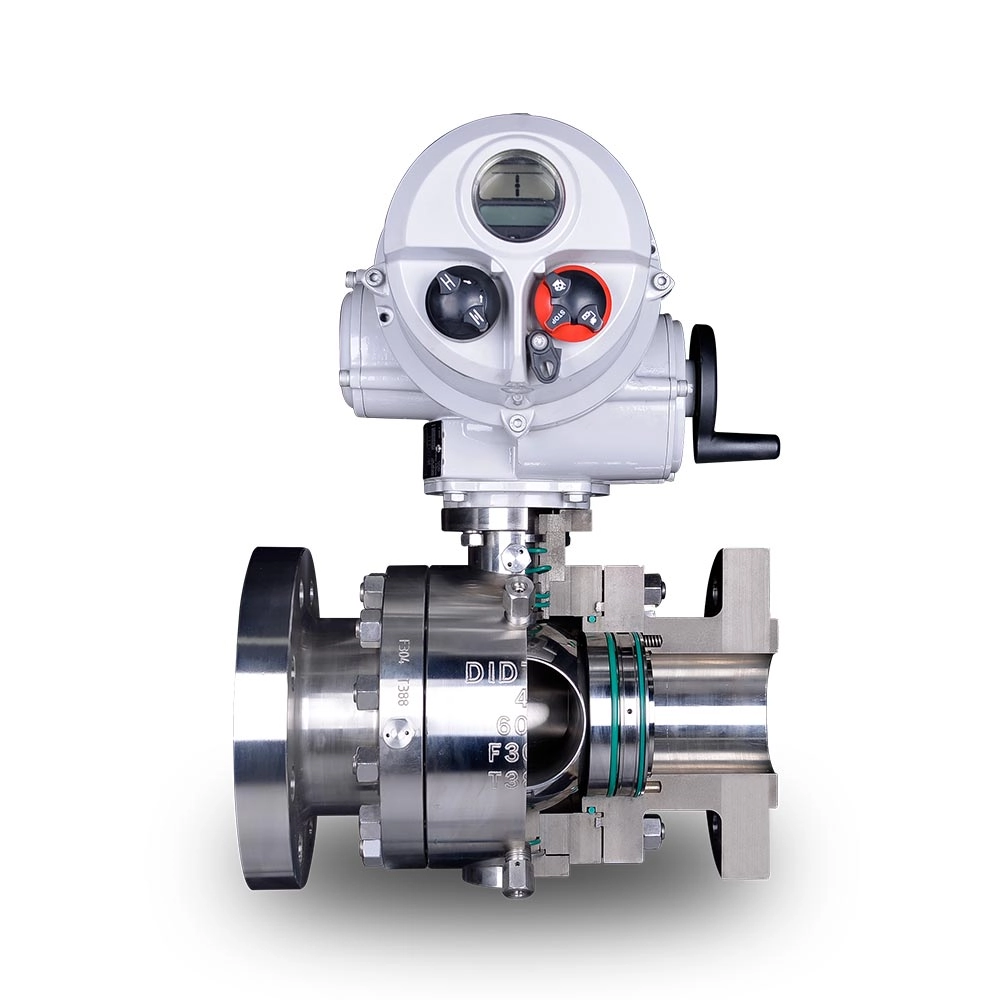

يجب أن نقارن هذا بالخيارات الآلية. على نسب التروس الداخلية. يعتمد إنه محدود بشكل صارم بعدد دورات المحرك في الدقيقة. يستغرق إغلاق الصمام ذو القطر الكبير إلكترونيًا عدة ثوانٍ أو حتى دقائق. ومع ذلك، توفر هذه السرعة الأبطأ ميزة واضحة. التشغيل الكهربائي سلس بشكل استثنائي. إنه يزيل فعليًا خطر صدمات خط 'المطرقة المائية'. غالبًا ما يؤدي الإغلاق المفاجئ إلى إتلاف الأجهزة النهائية. تعمل الأنظمة الكهربائية على حماية قطاعات خطوط الأنابيب الهشة من المسامير الحركية. الصمام الكروي للمشغل الكهربائي

تختلف قدرات التعديل أيضًا بشكل كبير. أجهزة تحديد المواقع الهوائية تعاني من القيود المتأصلة. إنهم يعانون من التباطؤ أثناء التعديلات الدقيقة. كما أنها تستهلك الهواء بشكل مستمر أثناء التشغيل. تتفوق المحركات الكهربائية في التعديل المستمر. إنهم يتعاملون مع موازنة تدفق خطوط الأنابيب المعقدة دون عناء. إنها تتحمل دورات عمل بنسبة 100% دون توقف أو ارتفاع درجة الحرارة.

آليات الفشل الآمن والامتثال للمنطقة الخطرة

معضلة الأمان من الفشل تبقي مهندسي خطوط الأنابيب مستيقظين في الليل. سوف تفقد المعدات الطاقة في النهاية. يجب عليك التأكد من أن الإعدادات الافتراضية للنظام في وضع آمن تلقائيًا. إن اختيارك للأتمتة يملي عليك كيفية تحقيق هذا اليقين.

الهندسة الهوائية الآمنة من الفشل بسيطة بشكل جميل. إنها تعتمد على آلية إرجاع زنبركية ميكانيكية ثقيلة. عندما ينخفض ​​ضغط الهواء، يتحرر الزنبرك المضغوط على الفور. إنه يجبر الصمام على وضع الفتح أو الإغلاق الفاشل المحدد مسبقًا. رد الفعل هذا مطلق ميكانيكيا. لا يعتمد على لوحات الدوائر أو الشبكات الاحتياطية. يظل المعيار الذهبي لبيئات السلامة SIL 3.

تتضمن التصميمات الكهربائية الآمنة من الأعطال حلولاً حديثة معقدة. يستخدم المهندسون قوابض كهرومغناطيسية مقترنة بنوابض متخصصة. كما يقومون أيضًا بنشر حزم البطاريات الاحتياطية أو المكثفات الفائقة. تقدم هذه المكونات مخاطر صيانة كبيرة. تتحلل خلايا البطارية بسرعة في درجات الحرارة القصوى. لا يمكن للبطارية المجمدة أن تغلق صمام العزل الحرج.

تزيد معايير مقاومة الانفجار (ATEX / IECEx) من تعقيد المواصفات الخاصة بك. تحيط الغازات القابلة للاشتعال بالبنية التحتية في منتصف الطريق باستمرار.

1. السلامة المتأصلة: الهواء المضغوط لا يولد الشرر. تظل الأنظمة الهوائية بطبيعتها أكثر أمانًا في البيئات شديدة الانفجار.

2. العبوات الثقيلة: تحتوي المحركات الكهربائية على محركات قوسية. إنها تتطلب حاويات ثقيلة ومكلفة NEMA 7 أو NEMA 9 مقاومة للانفجار.

3. مخاطر الأسلاك: تتطلب التركيبات الكهربائية قنوات أسلاك آمنة بشكل جوهري. يؤدي ختم سلك واحد تالف إلى إضعاف تصنيف مقاومة الانفجار بالكامل.

خطأ شائع: لا تقم مطلقًا بتحديد مشغل كهربائي لمنطقة انفجارية دون التحقق من استقرار الشبكة المحلية. سيؤدي انقطاع التيار الكهربائي المتكرر إلى استنفاد احتياطيات البطارية الآمنة من الفشل بسرعة.

صيانة البنية التحتية وحقائق دورة الحياة

يتطلب كل نظام أتمتة بنية تحتية مادية محددة. تقدم هذه المتطلبات نقاط ضعف فريدة من نوعها. يجب عليك مراجعة قدرات منشأتك قبل الانتهاء من مواصفات صمام عزل خطوط الأنابيب .

تخفي الأنظمة الهوائية العديد من القيود الميكانيكية. إنها تتطلب ضمانًا مطلقًا لهواء الجهاز النظيف والجاف. يجب عليك تركيب وصيانة الضواغط الصناعية الثقيلة. يجب عليك أيضًا تنفيذ أنظمة ترشيح معقدة. نقاط الضعف تصيب أنابيب الهواء الدائرية الواسعة. يؤدي فشل الضاغط إلى شل الشبكة الآلية بأكملها على الفور. تهدر خطوط الهواء المتسربة كميات هائلة من الطاقة المولدة بصمت.

العوامل البيئية تهدد بشدة الأنابيب الهوائية. تدخل الرطوبة حتما إلى خطوط إمداد الهواء. يتجمد هذا التكثيف بسرعة في بيئات خطوط الأنابيب تحت الصفر. يجعل خط الهواء المتجمد المشغل عديم الفائدة تمامًا. يجب عليك تركيب مجففات الهواء النشطة لمنع الأعطال الشتوية الكارثية.

تبدو حقائق دورة الحياة الكهربائية مختلفة تمامًا. توفر الأنظمة الكهربائية الحديثة أسلاك "التوصيل والتشغيل" المباشرة. يمكنك التخلص من تركيبات الأنابيب المعقدة المصنوعة من الفولاذ المقاوم للصدأ. يمكنك أيضًا إزالة استنزاف الطاقة المستمر المرتبط بضواغط الهواء الضخمة. تستمد الوحدات الكهربائية طاقة كبيرة فقط أثناء شوطها الفعلي. إنهم يجلسون في سبات على خلاف ذلك. وهذا يخلق بصمة مادية أصغر حجما بكثير.

أفضل الممارسات: قم دائمًا بمراقبة أختام مبيت المشغل. تعاني الوحدات الكهربائية إذا تجاوزت الرطوبة الحلقات الدائرية وتسببت في تآكل لوحات التحكم الداخلية. تنفيذ بروتوكول سنوي صارم لفحص الختم.

إطار القرار: القائمة المختصرة لخط الأنابيب الخاص بك

يؤدي اختيار المشغل المناسب إلى التخلص من الاحتكاك التشغيلي. يجب عليك مواءمة التكنولوجيا مع ظروفك الميدانية المحددة. لقد قمنا بتنظيم إرشادات القرار التالية لتبسيط اختياراتك الهندسية.

متى يتم تحديد الأتمتة التي تعمل بالهواء

يجب عليك تحديد صمام كروي هوائي عندما يفي موقعك بمعايير محددة. إنه يؤدي أفضل أداء في البيئات الصناعية الناضجة.

• تتميز منشأتك بالفعل بحلقة هوائية رئيسية موثوقة وعالية السعة.

• يتطلب التطبيق قدرات صارمة لإيقاف التشغيل في حالات الطوارئ وفقًا لتصنيف SIL.

• أنت تعمل في منطقة شديدة الاشتعال حيث يكون تقليل البصمة الكهربائية أمرًا قانونيًا.

• أنت تعطي الأولوية لليقين الميكانيكي لعودة الربيع على التشخيص الرقمي.

متى يتم تحديد الأتمتة التي تعمل بمحرك

تزدهر التكنولوجيا الآلية في البيئات المعزولة أو الرقمية للغاية. يحل مشاكل لوجستية متميزة.

• أنت تقوم بتشغيل محطات نقل منتصف الطريق عن بعد حيث يكون تشغيل الضاغط الصناعي غير ممكن فعليًا.

• تتطلب عمليتك موازنة عالية الدقة للتحكم في التدفق.

• أنت بحاجة إلى تكامل عميق مع شبكات تشخيص SCADA أو IIoT المتقدمة.

• يواجه خط الأنابيب الخاص بك طقسًا شديد البرودة حيث يمثل تكثيف هواء الأجهزة خطرًا شديدًا للتجمد.

لا تُجبر التكنولوجيا على الدخول في بيئة خاطئة. فشل نظام هوائي في البرية النائية. يكافح النظام الكهربائي لمطابقة سرعات إيقاف التشغيل في حالات الطوارئ في بيئة مصفاة متقلبة. قم بتقييم البنية التحتية الخاصة بك بأمانة قبل صياغة أمر الشراء.

خاتمة

الاختيار بين التشغيل الهوائي والكهربائي يحدد مرونتك التشغيلية. تعتمد الآلية المثالية بشكل صارم على البنية التحتية الحالية لموقعك. ويتوقف الأمر أيضًا على متطلبات السرعة المحددة لديك وتفويضات السلامة الآمنة من الفشل. توفر الأنظمة التي تعمل بالهواء سرعات استجابة لا مثيل لها للطوارئ ويقينًا ميكانيكيًا مطلقًا. توفر الأنظمة التي تعمل بمحركات تكاملًا رقميًا فائقًا وتزدهر في المواقع النائية التي تفتقر إلى مرافق الهواء.

خطوتك التالية تتطلب اتخاذ إجراء فوري. قم بمراجعة شبكات الطاقة المتوفرة لديك وقدرات الهواء المضغوط اليوم. قم بتوثيق درجات الحرارة البيئية القصوى بدقة. وأخيرًا، استشر فريقًا متخصصًا في هندسة الصمامات. شارك ظروف السوائل المحددة ومتطلبات API 6D. سوف يساعدونك في تحديد حجم المشغل الصحيح لضمان أمان خطوط الأنابيب على المدى الطويل.

التعليمات

س: هل يمكن للمشغل الكهربائي أن يتطابق مع سرعة إغلاق المشغل الهوائي؟

ج: لا، الأنظمة الهوائية بطبيعتها أسرع في العزل في حالات الطوارئ. يقومون بتفريغ الهواء المضغوط على الفور من خلال صمامات العادم السريعة. تعتمد المحركات الكهربائية على التروس المادية وقيود عدد دورات المحرك في الدقيقة. تعمل بعض المحركات الكهربائية المتخصصة على سد فجوة السرعة هذه، ولكنها تقدم تعقيدًا هندسيًا كبيرًا ووزنًا كبيرًا.

س: ماذا يحدث لصمام عزل خط الأنابيب الهوائي إذا فقد المصنع ضغط الهواء؟

ج: يعتمد على آلية إرجاع الزنبرك الميكانيكية. عندما ينخفض ​​ضغط الهواء، يتم تحرير الزنبرك المضغوط عالي التحمل تلقائيًا. يؤدي هذا إلى إجبار الصمام على وضعه في موضعه الآمن من الفشل. سيتم فتحه أو إغلاقه بشكل فاشل بناءً على متطلبات السلامة المحددة الخاصة بك.

س: هل الصمامات الكروية الكهربائية آمنة لمنتجات خطوط الأنابيب القابلة للاشتعال؟

ج: نعم، فهي آمنة تمامًا إذا تم تحديدها بشكل صحيح. يجب عليك وضع المشغل الكهربائي في مبيت معتمد مقاوم للانفجار، مثل NEMA 7 أو NEMA 9. ويجب عليك أيضًا الالتزام الصارم بمعايير الأسلاك الآمنة جوهريًا لمنع أي شرارة داخلية من إشعال غازات خطرة خارجية.
