كيفية معرفة ما إذا كان الصمام قيد التشغيل أو الإيقاف

1. مقدمة

هل سبق لك أن كنت غير متأكد ما إذا كان الصمام مفتوحًا أم مغلقًا؟ قد يؤدي الخطأ في تحديد حالة الصمام إلى حدوث أخطاء مكلفة في أي نظام.

في هذه المقالة، سنستكشف كيفية معرفة ما إذا كان الصمام قيد التشغيل أم لا. ستتعلم طرقًا بسيطة لتحديد موضع أنواع الصمامات المختلفة وتجنب المشكلات المحتملة.

2. أنواع الصمامات الشائعة وكيفية التعرف على حالتها

2.1 الصمامات الكروية

في الموضع: في الصمام الكروي ، سيكون المقبض موازيًا للأنبوب عندما يكون الصمام مفتوحًا، مما يسمح للسائل بالتدفق من خلاله. تتماشى الكرة الموجودة داخل الصمام مع مسار التدفق، مما يسمح للسائل أو الغاز بالمرور من خلاله.

موضع إيقاف التشغيل: عندما يكون الصمام مغلقًا، سيكون المقبض عموديًا على الأنبوب، مما يمنع التدفق. تدور الكرة 90 درجة لإغلاق مسار التدفق.

نصائح: تعد الصمامات الكروية واحدة من أكثر أنواع الصمامات سهولة في التعرف عليها. يوفر موضع المقبض إشارة بصرية فورية. هذه الآلية البسيطة تجعلها مثالية للتطبيقات التي تتطلب إيقاف التشغيل السريع أو التحكم في التدفق. ويشيع استخدامه في الصناعات التي تتراوح بين معالجة المياه والمعالجة الكيميائية بسبب موثوقيته وسهولة استخدامه.

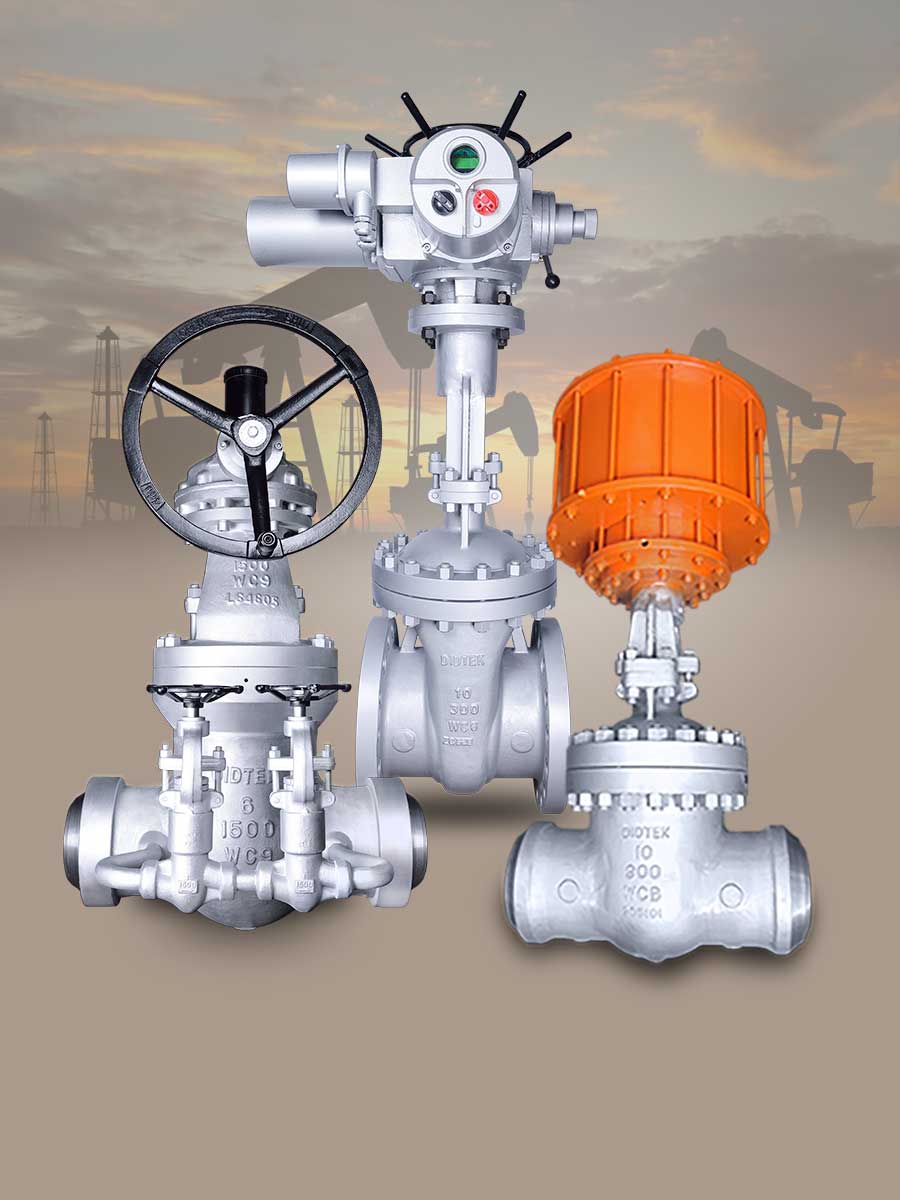

2.2 صمامات البوابة والكرة الأرضية

طريقة تحديد الهوية:

● اتجاه الدوران: عادةً ما تحتوي صمامات البوابة والكرة الأرضية على عجلة يدوية للتشغيل اليدوي. لإغلاق هذه الصمامات، أدر العجلة اليدوية في اتجاه عقارب الساعة. لفتحها، قم بتدوير العجلة اليدوية عكس اتجاه عقارب الساعة. تحقق دائمًا من الاتجاه الصحيح عن طريق التحقق من مؤشرات الاتجاه المحفورة على جسم الصمام أو المقبض.

● الجذع الصاعد: تتميز العديد من صمامات البوابة والكرة الأرضية بساق مرتفع. عندما يكون الصمام مفتوحًا، سيمتد الجذع من جسم الصمام، مما يوفر إشارة مرئية واضحة إلى أن الصمام مفتوح. عند إغلاقه، يتراجع الجذع مرة أخرى إلى جسم الصمام.

● الجذع غير الصاعد: تتميز بعض الصمامات، مثل بعض الصمامات البوابية والكرة الأرضية، بسيقان غير مرتفعة. في هذه الحالات، لا يمكنك تقييم حالة الصمام بصريًا عن طريق فحص الجذع. بدلاً من ذلك، قم بتدوير عجلة اليد يدوياً. إذا كان يدور بحرية عكس اتجاه عقارب الساعة ثم توقف، فمن المحتمل أن يكون الصمام مفتوحًا. إذا قاوم الحركة وتوقف بعد الدوران في اتجاه عقارب الساعة، يكون الصمام مغلقًا.

ملحوظة: تحقق دائمًا من جسم الصمام بحثًا عن أي علامات إضافية تشير إلى الاتجاه الصحيح لفتح وإغلاق الصمام. قد تحتوي بعض الصمامات على آليات دوران عكسي، لذا يعد التأكيد من دليل الصمام أو وضع العلامات أمرًا بالغ الأهمية.

2.3 صمامات الفراشة

في الموضع: سيكون مقبض صمام الفراشة موازيًا للأنبوب عندما يكون مفتوحًا بالكامل، مما يسمح للسائل بالمرور بحرية. يتماشى القرص الداخلي مع اتجاه التدفق، مما يسمح بتدفق السائل أو الغاز عبر الصمام.

وضعية إيقاف التشغيل: عندما يكون الصمام مغلقًا، سيكون المقبض عموديًا على الأنبوب. يمنع هذا الوضع التدفق، حيث يدور القرص الداخلي بشكل عمودي على مسار التدفق.

قابلية التعديل: تم تصميم بعض صمامات الفراشة لتنظيم التدفق، وليس فقط بمثابة مفاتيح تشغيل/إيقاف. يمكن وضع المقبض بين الأوضاع المفتوحة والمغلقة بالكامل لخنق معدل التدفق. عند توفر هذه الميزة، ابحث عن المؤشرات الموجودة على الصمام التي تحدد حدود التحكم في التدفق.

نصائح: عند فحص صمام الفراشة، من المهم ملاحظة موضع المقبض أولاً، ولكن أيضًا الاستماع أو ملاحظة تدفق السائل الذي يمر عبر النظام. يسمح الصمام المفتوح تمامًا بالتدفق غير المقيد، في حين أن صمام الاختناق قد لا يحجب السائل بالكامل ولكنه قد يقلل التدفق بشكل كبير.

2.4 الصمامات المشغلة

طريقة تحديد الهوية:

● مؤشرات الموضع: يتم التحكم في الصمامات المشغلة من خلال مصدر طاقة خارجي، مثل الطاقة الكهربائية أو الهوائية أو الهيدروليكية. غالبًا ما تحتوي هذه الصمامات على مؤشرات موضعية ميكانيكية أو إلكترونية تعرض بشكل مرئي ما إذا كان الصمام مفتوحًا أم مغلقًا. يمكن أن تتضمن هذه المؤشرات قراءات رقمية أو أضواء أو أعلام ميكانيكية.

● ردود فعل نظام التحكم: توفر الأنظمة الآلية، مثل تلك التي تستخدم PLC (وحدات التحكم المنطقية القابلة للبرمجة) أو SCADA (التحكم الإشرافي والحصول على البيانات)، تعليقات في الوقت الفعلي حول موضع الصمامات المشغلة. تعتبر هذه الأنظمة مفيدة بشكل خاص في صناعات مثل النفط والغاز، حيث غالبًا ما يتم التحكم في الصمامات ومراقبتها عن بعد.

نصائح: بالنسبة للصمامات المشغلة أو الآلية، غالبًا ما يكون من الأفضل الاعتماد على تعليقات النظام والمؤشرات الرقمية بدلاً من الفحوصات اليدوية. وهذا يضمن الدقة، خاصة في الأنظمة المعقدة حيث قد يكون التعامل اليدوي غير عملي.

2.5 صمامات الفحص وصمامات تخفيض الضغط

صمامات الفحص : تعتبر صمامات الفحص فريدة من نوعها لأنها لا تتطلب تشغيلاً يدويًا لفتحها أو إغلاقها. يتم التحكم فيها تلقائيًا عن طريق تدفق السوائل. عندما يتدفق السائل في الاتجاه الصحيح، يكون الصمام مفتوحًا. إذا حاول السائل التدفق في الاتجاه المعاكس، يغلق الصمام، مما يمنع التدفق العكسي. تحتوي هذه الصمامات عادةً على أسهم اتجاهية للإشارة إلى اتجاه التثبيت الصحيح.

صمامات تخفيض الضغط: للتحقق من وظيفة صمام تخفيض الضغط، استخدم مقياس الضغط لقياس الضغط قبل الصمام وبعده. إذا كان الضغط السفلي يطابق القيمة المتوقعة، فمن المحتمل أن يكون الصمام مفتوحًا ويعمل بشكل صحيح. إذا كان الضغط أعلى من المتوقع، فقد يكون الصمام معطلاً أو مغلقًا.

3. الطرق الشائعة لتحديد حالة الصمام

3.1 الفحص البصري

موضع المقبض: الطريقة الأكثر وضوحًا لتحديد ما إذا كان الصمام مفتوحًا أم مغلقًا هي فحص موضع المقبض. إذا كان المقبض موازيًا للأنبوب، يكون الصمام مفتوحًا. إذا كان عموديًا على الأنبوب، يكون الصمام مغلقًا.

علامات اتجاه التدفق: تحتوي العديد من الصمامات على أسهم أو ملصقات اتجاهية تشير إلى اتجاه التدفق الصحيح. يمكن أن يكون هذا إشارة مرئية مفيدة، خاصة بالنسبة للصمامات التي لا تتبع الاتجاه النموذجي لمقبض الفتح/الإغلاق (على سبيل المثال، صمامات عدم الرجوع).

نصائح: قبل محاولة التعامل مع الصمام، افحص مقبضه بصريًا وابحث عن أي مؤشرات أو علامات اتجاهية. يمكن لهذا الفحص البصري السريع توفير الوقت ومنع التعديلات غير الضرورية.

3.2 التأكيد اليدوي

تدوير العجلة اليدوية: بالنسبة للصمامات اليدوية، يعد تدوير العجلة اليدوية أو المقبض طريقة فعالة للتأكد من حالتها. إذا كان الصمام يدور بسلاسة عكس اتجاه عقارب الساعة ولم تكن هناك مقاومة، فمن المحتمل أن يكون الصمام مفتوحًا. إذا قاوم الدوران أو أصبح متصلبًا، فقد يتم إغلاق الصمام.

الفحص اليدوي للسيقان غير الصاعدة: بالنسبة للصمامات ذات السيقان غير الصاعدة (مثل بعض صمامات البوابة والكرة الأرضية)، تحقق يدويًا من المقاومة. أدر العجلة اليدوية إلى أقصى حد لها وتأكد من توقفها عند الوضع المتوقع للفتح الكامل أو الإغلاق الكامل.

3.3 التغذية المرتدة للتدفق أو الضغط

مراقبة التدفق: في الأنظمة قيد التشغيل، يمكنك التحقق من التدفق الثابت لتحديد ما إذا كان الصمام مفتوحًا. عادةً ما يشير نقص التدفق أو الانخفاض المفاجئ في معدل التدفق إلى أن الصمام مغلق.

اختبار الضغط: للحصول على تشخيص أكثر دقة، يمكن أن يؤكد اختبار الضغط حالة الصمام. استخدم مقاييس الضغط لمراقبة ضغط المنبع والمصب. غالبًا ما يؤدي الصمام المغلق إلى تراكم الضغط على الجانب العلوي، بينما يحافظ الصمام المفتوح على مستويات ضغط أكثر اتساقًا.

4. الاستنتاج

من خلال تقييم أوضاع مقبض الصمام، واستخدام التدفق والضغط المرتد، وفهم المؤشرات الخاصة بالصمام، يمكنك تحديد حالة الأنواع المختلفة من الصمامات بشكل فعال. تساعد الفحوصات المنتظمة والتحديد الصحيح لمواضع الصمامات على ضمان سلامة وكفاءة أنظمة السوائل، ومنع التسربات، أو مشاكل الضغط، أو تلف المعدات. تحقق دائمًا من حالة الصمام قبل إجراء أي صيانة أو تعديلات لضمان التشغيل الآمن والدقيق. للحصول على حلول صمامات موثوقة، تقدم [[Didtek Valve Group Co., Ltd.]] صمامات عالية الجودة مصممة لتحقيق الكفاءة والسلامة في مختلف الصناعات.

التعليمات

س: كيف يمكنني معرفة ما إذا كان الصمام مفتوحًا أم مغلقًا؟

ج: لتحديد ما إذا كان الصمام مفتوحًا أم مغلقًا، تحقق من موضع المقبض. إذا كان المقبض موازيًا للأنبوب، يكون الصمام مفتوحًا. إذا كان عموديًا، يكون الصمام مغلقًا. تعمل هذه الطريقة مع معظم أنواع الصمامات، بما في ذلك الصمامات الكروية والفراشية.

س: لماذا من المهم التحقق من حالة الصمام؟

ج: يضمن فحص حالة الصمام التدفق السليم للسوائل ويمنع التسربات أو مشاكل الضغط أو تلف النظام. إنه ضروري للحفاظ على السلامة والكفاءة في أي نظام للتحكم في السوائل.

س: كيف يمكنني التحقق من موضع صمام البوابة؟

ج: بالنسبة لصمامات البوابة، أدر العجلة اليدوية. قم بتدويره في اتجاه عقارب الساعة للإغلاق وعكس اتجاه عقارب الساعة للفتح. تحقق من وجود مقاومة للتأكد مما إذا كان الصمام مفتوحًا أم مغلقًا بالكامل.

س: ماذا أفعل إذا كان مقبض الصمام عالقًا؟

ج: إذا كان مقبض الصمام عالقًا، فتجنب الضغط عليه. حاول تشحيم المقبض أو فحص الصمام يدويًا. إذا استمر عدم التحرك، فاتصل بأحد المتخصصين للحصول على المساعدة.

س: كيف تظهر الصمامات الآلية حالتها؟

ج: تستخدم الصمامات الآلية عادةً مؤشرات إلكترونية أو ميكانيكية لإظهار ما إذا كانت مفتوحة أم مغلقة. يتم دمج هذه المؤشرات في أنظمة التحكم مثل PLC أو SCADA لمراقبة الحالة في الوقت الفعلي.
