كيف تؤثر معايير ASME B16.34 على تصميم الصمامات المبردة

تلعب الصمامات المبردة دورًا حاسمًا في التحكم الآمن في السوائل ذات درجات الحرارة المنخفضة للغاية مثل النيتروجين السائل والأكسجين السائل والغاز الطبيعي المسال (LNG). يجب أن تعمل هذه الصمامات بشكل موثوق في ظل الظروف القاسية، بما في ذلك درجات الحرارة المنخفضة جدًا والضغط المرتفع والتدوير الحراري. من أجل ضمان السلامة والموثوقية والاتساق عبر التطبيقات، تم تصميم الصمامات المبردة وتصنيعها وفقًا لمعايير صارمة. ومن بين هذه المعايير، يعد ASME B16.34 واحدًا من أكثر المعايير تأثيرًا في تحديد متطلبات التصميم والبناء والاختبار والأداء للصمامات المستخدمة في تطبيقات الضغط العالي والتطبيقات المبردة.

يعد فهم كيفية تأثير ASME B16.34 على تصميم الصمامات المبردة أمرًا ضروريًا للمهندسين ومشغلي المصانع وفرق المشتريات. تستكشف هذه المقالة نطاق ASME B16.34، ومتطلباتها المحددة للخدمة المبردة، واعتبارات المواد والبناء، وبروتوكولات الاختبار، والتأثير العام على السلامة والموثوقية التشغيلية.

فهم معايير ASME B16.34

ASME B16.34، الذي يحمل عنوان 'الصمامات - ذات الحواف، والملولبة، ونهاية اللحام' هو معيار معترف به على نطاق واسع تم تطويره من قبل الجمعية الأمريكية للمهندسين الميكانيكيين. يوفر متطلبات التصميم والمواد والبناء والاختبار ووضع العلامات على الصمامات المستخدمة في أنظمة الأنابيب.

يغطي المعيار مجموعة من أنواع الصمامات بما في ذلك:

• صمامات البوابة

• صمامات الكرة الأرضية

• الصمامات الكروية

• فحص الصمامات

في حين أن ASME B16.34 كان مخصصًا في الأصل للتطبيقات العامة ذات الضغط العالي ودرجات الحرارة المرتفعة، فقد أصبح ذا صلة بشكل خاص بالصمامات المبردة، لأن هذه الصمامات يجب أن تحافظ على السلامة الهيكلية، وأداء الختم، والسلامة التشغيلية في ظل الظروف القاسية.

تشمل العناصر الأساسية التي يغطيها ASME B16.34 ما يلي:

• مواصفات المواد لأجسام الصمامات والديكورات ومكونات الختم

• تقييمات درجة حرارة الضغط

• منهجيات التصميم لقوة الصمام والمتانة

• متطلبات اتصال النهاية ذات الحواف، والملولبة، والملحومة

• إجراءات الاختبار والتفتيش لضمان الجودة والموثوقية

اختيار المواد بما يتوافق مع ASME B16.34

يجب أن تحافظ الصمامات المبردة على القوة الميكانيكية والليونة عند درجات حرارة منخفضة للغاية. يؤثر ASME B16.34 على اختيار المواد بعدة طرق:

1. مواد الجسم

يوفر المعيار إرشادات حول المواد المناسبة لخدمة الضغط العالي. بالنسبة للتطبيقات المبردة، يتم استخدام مواد مثل الفولاذ المقاوم للصدأ الأوستنيتي (304، 316) وسبائك النيكل (Inconel، Monel) بشكل شائع. تحافظ هذه المواد على صلابتها عند درجات الحرارة المبردة، مما يقلل من خطر الكسر الهش.

2. تقليم المواد

يجب أن تتحمل أجزاء الصمام، بما في ذلك الكرة أو البوابة أو القرص، الفتح والإغلاق المتكرر دون تشوه. يتطلب ASME B16.34 أن تكون الديكورات متوافقة مع مادة الجسم ومقاومة للتآكل والتآكل والتقصف المبرد.

3. مواد الختم

تعتبر الأختام والحشيات ضرورية لعملية منع التسرب. يؤكد المعيار على اختيار المواد المناسبة لدرجة حرارة التشغيل والضغط. بالنسبة للخدمة المبردة، يتم استخدام البوليمرات مثل PTFE أو PCTFE أو المقاعد المعدنية إلى المعدن بشكل شائع لأن اللدائن القياسية تصبح هشة عند درجات حرارة منخفضة.

اعتبارات التصميم بموجب ASME B16.34

يضمن معيار ASME B16.34 أن الصمامات المبردة مصممة مع مراعاة السلامة والأداء. تشمل عناصر التصميم الرئيسية المتأثرة بالمعيار ما يلي:

1. تقييمات درجة الحرارة والضغط

يوفر ASME B16.34 مخططات لدرجة حرارة الضغط لمختلف المواد. ترشد هذه المخططات المهندسين إلى اختيار مواد الصمامات وأحجامها التي يمكنها تحمل ضغوط التشغيل المتوقعة في درجات الحرارة المبردة. وهذا يضمن عدم فشل الصمامات بسبب الضغط الزائد أو الإجهاد الحراري.

2. سمك الجدار والسلامة الهيكلية

تحدد هذه المواصفة الحد الأدنى لسماكة الجدار لأجسام الصمامات وأغطية الأغطية للتعامل مع الضغط الداخلي بأمان. تتضمن تصميمات الصمامات المبردة هذه المتطلبات مع مراعاة الانكماش والتمدد الحراري، مما قد يولد ضغطًا إضافيًا.

3. تصميم غطاء المحرك الممتد

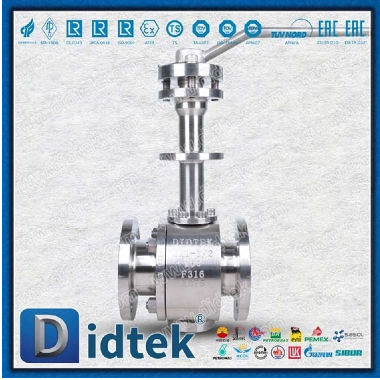

غالبًا ما تتميز الصمامات المبردة بأغطية ممتدة، مما يسمح لمكونات الجذع والمشغل بالبقاء في درجات حرارة أعلى، بعيدًا عن السائل شديد البرودة. يدعم ASME B16.34 تعديلات التصميم هذه طالما أن الصمام يحافظ على السلامة الهيكلية ويلبي تقييمات درجة حرارة الضغط.

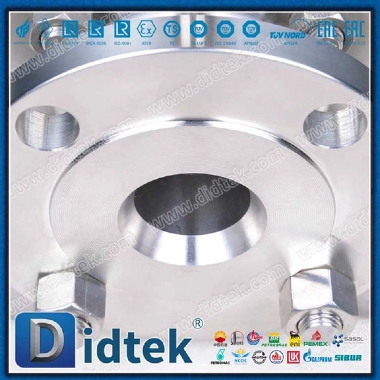

4. الأطراف ذات الحواف، والملولبة، والملحومة

يحدد المعيار الأبعاد والتفاوتات ومتطلبات القوة لأطراف الصمامات. وهذا يضمن التوافق مع أنظمة الأنابيب ويحافظ على الختم الموثوق به في ظل الظروف المبردة. كما يمنع التصميم المناسب للحافة واللحام التسرب والفشل الميكانيكي بسبب الانكماش الحراري.

متطلبات الاختبار والتفتيش

يتطلب ASME B16.34 إجراء اختبارات وفحص صارم للتحقق من أداء الصمامات المبردة كما هو متوقع. تشمل هذه الإجراءات ما يلي:

1. الاختبار الهيدروستاتيكي والهوائي

يجب أن يتم اختبار الضغط على الصمامات للتأكد من قدرتها على تحمل أقصى ضغط تشغيل دون تسرب. يستخدم الاختبار الهيدروستاتيكي الماء أو سائل آخر غير قابل للضغط، بينما يستخدم الاختبار الهوائي الهواء أو الغاز عند ضغوط محددة. تتحقق هذه الاختبارات من قوة الجسم وضيق المقعد وسلامة الصمام بشكل عام.

2. اختبار درجات الحرارة المنخفضة

بالنسبة للخدمة المبردة، قد تخضع الصمامات لاختبار درجة حرارة منخفضة للتأكد من أداء المواد، وموثوقية الختم، ووظيفة المشغل في درجات حرارة منخفضة للغاية. وهذا أمر بالغ الأهمية لأن اختبارات درجة حرارة الغرفة القياسية لا تأخذ في الاعتبار التقصف المبرد أو انكماش الختم.

3. فحص الأبعاد والبصرية

يتطلب ASME B16.34 أيضًا عمليات فحص للتأكد من دقة الأبعاد وتشطيب السطح وغياب العيوب مثل الشقوق أو المسامية أو الشوائب في المادة. وهذا يضمن الاتساق والجودة في إنتاج الصمامات.

4. وضع العلامات والتوثيق

يجب أن يتم وضع علامة واضحة على الصمامات مع درجة المادة ومعدل الضغط ومعلومات التصنيع. يضمن التوثيق الصحيح إمكانية التتبع والامتثال، وهو أمر بالغ الأهمية لعمليات تدقيق السلامة والصيانة وعمليات التفتيش التنظيمية.

الآثار التشغيلية والسلامة

من خلال التأثير على تصميم الصمام واختيار المواد وبروتوكولات الاختبار، يضمن ASME B16.34 أن توفر الصمامات المبردة أمانًا عاليًا وأداء تشغيليًا. بعض الفوائد الرئيسية تشمل ما يلي:

• منع التسرب : تقلل المواد المناسبة وأنظمة الغلق من مخاطر التسربات، وهو أمر بالغ الأهمية بالنسبة للسوائل المبردة الخطرة.

• الموثوقية الهيكلية : الامتثال لسمك الجدار ومعدلات الضغط يمنع حدوث عطل ميكانيكي تحت الضغط الشديد ودرجة الحرارة.

• السلامة في سيناريوهات الطوارئ : يؤدي الإغلاق الموثوق أثناء الضغط الزائد أو تغيرات التدفق السريع إلى تقليل مخاطر وقوع حوادث أو تلف المعدات.

• الامتثال التنظيمي : يضمن اتباع معايير ASME الالتزام بلوائح الصناعة، مما يقلل من المخاطر القانونية والتشغيلية.

تطبيقات الصمامات المبردة المتوافقة مع ASME B16.34

تُستخدم الصمامات المبردة المصممة وفقًا لـ ASME B16.34 في مجموعة واسعة من الصناعات:

• محطات الغاز الطبيعي المسال : التحكم في تدفق وتخزين الغاز الطبيعي المسال تحت ظروف الضغط العالي ودرجات الحرارة المنخفضة.

• التطبيقات الطبية والمخبرية : التعامل مع النيتروجين السائل لأغراض الحفظ بالتبريد والأبحاث.

• الصناعة الكيميائية والبتروكيماوية : نقل ومعالجة المواد الكيميائية ذات درجات الحرارة المنخفضة بشكل آمن.

• صناعة الأغذية والمشروبات : استخدام LN2 للتجميد السريع أو حفظ البضائع القابلة للتلف.

• تطبيقات الفضاء الجوي والغاز الصناعي : ضمان التشغيل الموثوق لأنظمة الأكسجين السائل أو النيتروجين أو الأرجون في ظل الظروف القاسية.

أفضل الممارسات للامتثال والاختيار

عند اختيار الصمامات المبردة للنيتروجين السائل أو السوائل المبردة الأخرى، فإن الالتزام بـ ASME B16.34 يجب أن يوجه القرارات. تشمل أفضل الممارسات ما يلي:

• التحقق من شهادات المواد : تأكد من أن مواد الهيكل والتشذيب والختم تلبي متطلبات ASME للخدمة المبردة.

• التحقق من تقييمات الضغط ودرجة الحرارة : حدد الصمامات التي تحافظ على السلامة عند ضغط التشغيل المتوقع ودرجة الحرارة المبردة.

• فحص سجلات الاختبار : تأكد من أن الصمامات خضعت للاختبار الهيدروستاتيكي والهوائي ودرجات الحرارة المنخفضة وفقًا لمعايير ASME.

• اختر تصميمات غطاء المحرك الممتد عند الحاجة : بالنسبة لدرجات الحرارة المنخفضة للغاية، تأكد من بقاء السيقان والمحركات خارج المنطقة الباردة لتجنب تلف الصقيع.

• ضع في اعتبارك احتياجات التشغيل الآلي : في حالة الدمج مع المحركات الهوائية أو الكهربائية، تأكد من توافق عزم الدوران وسرعة التشغيل مع التشغيل في درجات الحرارة المنخفضة.

يضمن اتباع هذه الممارسات أداء الصمامات المبردة بشكل موثوق، والحفاظ على السلامة، وتقليل المخاطر التشغيلية.

خاتمة

تلعب معايير ASME B16.34 دورًا حاسمًا في تصميم وتصنيع الصمامات المبردة. من خلال تحديد متطلبات المواد والبناء وتقييمات درجة حرارة الضغط والاختبار، يضمن المعيار أن الصمامات يمكنها التعامل بأمان وموثوق مع السوائل ذات درجات الحرارة المنخفضة للغاية مثل النيتروجين السائل.

يعتمد المصممون والمهندسون على ASME B16.34 لتوجيه اختيار المواد والتصميم الهيكلي وحلول الختم وبروتوكولات الاختبار. إن الامتثال للمعيار لا يضمن الكفاءة التشغيلية والسلامة فحسب، بل يدعم أيضًا الامتثال التنظيمي ويقلل من مخاطر الأعطال الكارثية.

بالنسبة للصناعات التي تعتمد على السوائل المبردة - بدءًا من الإعدادات الطبية والمختبرية وحتى محطات الغاز الطبيعي المسال ومصانع المعالجة الكيميائية - توفر الصمامات المتوافقة مع ASME B16.34 راحة البال والأداء والموثوقية على المدى الطويل. ومن خلال دمج هذه المعايير في اختيار الصمامات واستراتيجيات الصيانة، يمكن للمشغلين تحسين السلامة والكفاءة التشغيلية في البيئات المبردة الصعبة.
