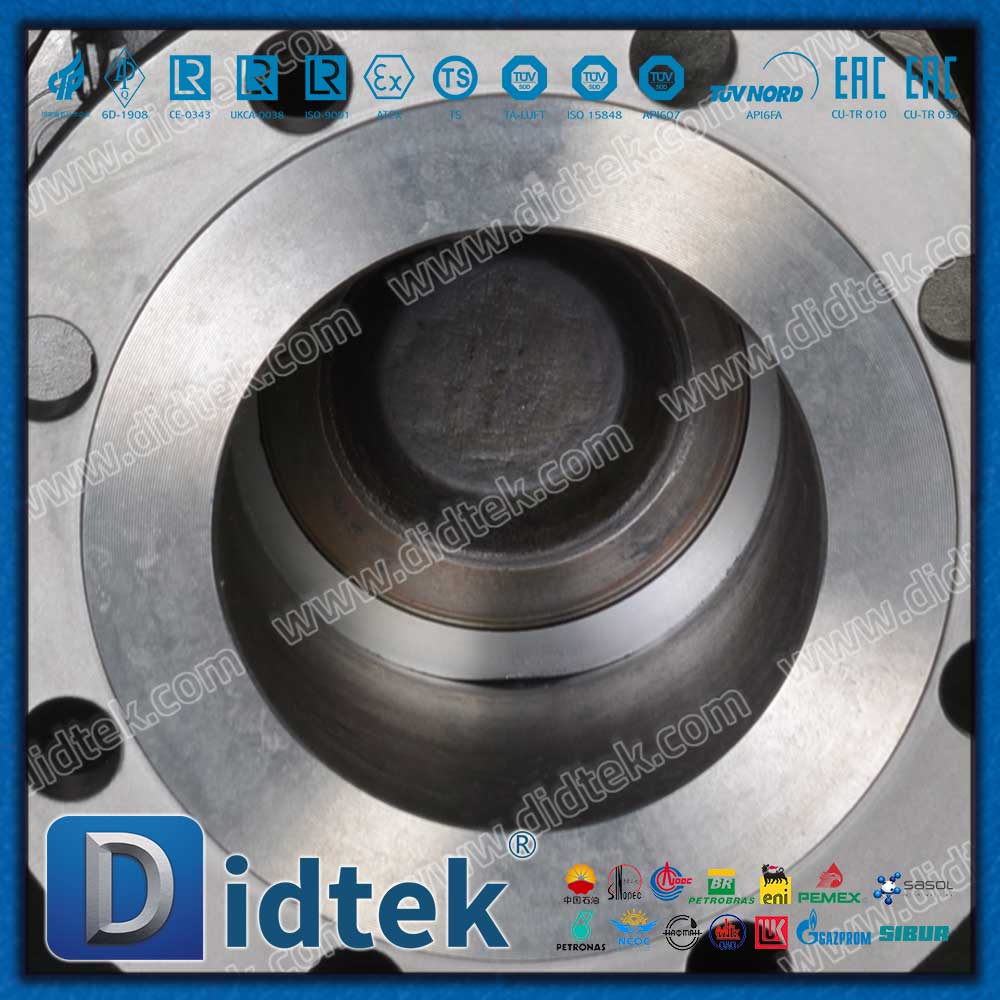

يعمل صمام الفحص تلقائيًا باستخدام فرق الضغط بين الجانبين العلوي والسفلي لنظام الأنابيب. عندما يكون الضغط المنبع مرتفعًا بدرجة كافية للتغلب على القوة التي تجعل الصمام مغلقًا، يتحرك عنصر الإغلاق بعيدًا عن المقعد ويسمح للسائل بالتدفق للأمام. عندما يتباطأ التدفق الأمامي أو يتوقف أو يبدأ في الرجوع إلى الخلف، يُغلق الصمام لمنع التدفق الخلفي.
يشرح مبدأ التشغيل البسيط هذا وظيفة صمام عدم الرجوع الأساسية : السماح بالتدفق في اتجاه واحد مع تقييد التدفق تلقائيًا في الاتجاه المعاكس.
على عكس صمامات البوابة أو الكرة الأرضية أو الكرة، لا يتطلب صمام عدم الرجوع عادةً عجلة يدوية أو علبة تروس أو مشغل هوائي أو مشغل كهربائي. يوفر السائل نفسه القوة اللازمة لفتح وإغلاق الصمام.
ومع ذلك، فإن فهم كيفية عمل صمام عدم الرجوع يتطلب أكثر من مجرد القول بأنه 'يسمح بالتدفق في اتجاه واحد'. يؤثر فرق الضغط، وضغط التشقق، وحركة القرص، وسرعة التدفق، وسلوك التدفق العكسي، واتجاه الصمام، وسرعة الإغلاق على كيفية أداء صمام عدم الرجوع في نظام الأنابيب الحقيقي.
للحصول على نظرة عامة أوسع حول أنواع الصمامات والمصطلحات والتطبيقات، راجع دليلنا الكامل لفحص الصمامات ومبادئ عمل الصمامات أحادية الاتجاه.
يحتوي صمام الفحص على وظيفة أساسية واحدة:
فهو يسمح للسائل بالتحرك في الاتجاه المقصود ويمنع تلقائيًا التدفق العكسي الكبير.
في نظام الأنابيب الصناعية، يمكن أن يخلق التدفق العكسي العديد من المشاكل، بما في ذلك:
عكس دوران المضخات
أضرار الضواغط
فقدان ضغط العملية
التلوث بين تيارات العملية
استنزاف الظهر من الأنابيب المرتفعة
الحركة غير المرغوب فيها للسوائل المخزنة
يرتفع الضغط أثناء عكس التدفق
الأضرار التي لحقت المعدات المنبع
ولهذا السبب غالبًا ما يتم تركيب صمامات الفحص أسفل المضخات والضواغط ومعدات المعالجة وأنظمة التخزين والمواقع الأخرى التي يجب التحكم في التدفق العكسي فيها.
يعمل الصمام وفقًا لضغط النظام وحركة السوائل بدلاً من أمر المشغل.
بالنسبة للمشاريع الصناعية التي تتطلب مواد وفئات ضغط وأحجام وهياكل صمامات مختلفة، تتضمن مجموعة صمامات الفحص من DIDTEK حلولاً للتدفق أحادي الاتجاه ومنع التدفق العكسي في أنابيب المعالجة.
يمكن تقسيم دورة العمل إلى أربع مراحل:
يظل الصمام مغلقًا عندما لا يكون هناك ضغط أمامي كافٍ.
يزيد الضغط المنبع ويفتح الصمام.
يتدفق السائل عبر الصمام المفتوح في الاتجاه المقصود.
ومع انخفاض التدفق أو عكسه، يعود عنصر الإغلاق إلى المقعد.
إن فهم هذه المراحل الأربع يجعل تصور مبدأ التشغيل أسهل بكثير.
عندما لا يكون هناك تدفق، فإن القرص أو اللوحة أو الكرة أو المكبس أو أي عنصر إغلاق آخر يقع عادةً على مقعد الصمام أو بالقرب منه.
القوة التي تبقيه مغلقًا قد تأتي من:
جاذبية
ربيع
الضغط المصب
وزن عنصر الإغلاق
مزيج من هذه القوى
في هذه المرحلة، لم يولد الضغط المنبع قوة كافية لفتح الصمام.
ولذلك فإن الفرق بين الضغط المنبع والمصب أمر بالغ الأهمية.
عندما تبدأ المضخة في العمل أو يزداد ضغط العملية، يتطور الضغط على الجانب العلوي للصمام.
إذا أصبح الضغط عند المنبع أكبر بدرجة كافية من الضغط عند المصب، فإن الضغط التفاضلي الناتج يخلق قوة على عنصر الإغلاق.
وبمجرد أن تتجاوز هذه القوة القوى التي تبقي الصمام مغلقًا، يبدأ القرص أو الكرة أو اللوحة في التحرك بعيدًا عن المقعد.
يرتبط هذا الحد الأدنى من الضغط التفاضلي عادة بضغط الصمام تكسير .
لا يعني تكسير الضغط أن الصمام مفتوح بالكامل. إنه فرق الضغط التقريبي الذي يبدأ عنده عنصر الإغلاق في الفتح لأول مرة.
مع زيادة التدفق، تعمل قوة السائل على تحريك عنصر الإغلاق بعيدًا عن المقعد.
تعتمد الحركة الدقيقة على تصميم الصمام.
على سبيل المثال:
يقوم صمام فحص التأرجح بتدوير قرص مفصلي.
يقوم صمام فحص الرفع برفع القرص الموجه أو المكبس.
يقوم صمام فحص الكرة بتحريك عنصر الإغلاق الكروي بعيدًا عن مقعده.
يقوم صمام اللوحة المزدوجة بتدوير لوحتين مدعومتين بنابض.
يقوم صمام الفحص المحوري بتحريك القرص المحمل بنابض على طول اتجاه التدفق.
في ظل ظروف التشغيل المناسبة، يصل الصمام إلى وضع مفتوح مستقر يسمح بمرور السائل مع انخفاض مقبول في الضغط.
عندما تتوقف المضخة، تتغير حالة المصب، أو يبدأ التدفق الأمامي في الانخفاض، تنخفض أيضًا القوة التي تجعل الصمام مفتوحًا.
ثم يبدأ عنصر الإغلاق في التحرك نحو المقعد.
اعتمادًا على التصميم، قد تأتي قوة الإغلاق من:
جاذبية
قوة الربيع
الضغط الخلفي
عكس زخم السوائل
مزيج من هذه القوى
بمجرد ملامسة عنصر الإغلاق للمقعد، يقوم الصمام بتقييد التدفق في الاتجاه المعاكس.
كلما حدث هذا الإغلاق بشكل أسرع وأكثر ملاءمة، قل احتمال حدوث التدفق العكسي قبل إغلاق الصمام.
فرق الضغط هو المبدأ المركزي وراء كيفية عمل صمام الفحص.
العلاقة المبسطة المفيدة هي:
ΔP = P₁ − P₂
أين:
P₁ = الضغط المنبع
P₂ = ضغط المصب
ΔP = فرق الضغط عبر الصمام
يعتمد سلوك الفتح والإغلاق الفعلي أيضًا على هندسة الصمام، وقوة الزنبرك، ووزن عنصر الإغلاق، والاحتكاك، واتجاه التثبيت، وسرعة السائل.
إذا أنتج الضغط المنبع قوة كافية للتغلب على قوى الإغلاق، يفتح الصمام.
ثم يتدفق السائل من أعلى النهر إلى أسفله.
مع انخفاض الضغط التفاضلي، قد لا يوفر السائل قوة كافية لإبقاء الصمام مفتوحًا بالكامل.
يبدأ عنصر الإغلاق في التحرك نحو المقعد.
إذا كان حجم الصمام كبيرًا أو كانت سرعة التدفق منخفضة جدًا، فقد يعمل القرص في وضع مفتوح جزئيًا أو غير مستقر.
هذا يمكن أن يسبب:
رفرفة
الثرثرة
الاتصال المتكرر بالمقعد
زيادة التآكل
ضوضاء
عمر صمام أقصر
وهذا هو أحد أسباب عدم اختيار صمامات الفحص فقط من خلال مطابقة قطر الأنبوب الاسمي.
إذا تجاوز ضغط المصب الضغط المنبع، ينعكس فرق الضغط.
وهذا يخلق قوة تدفع عنصر الإغلاق نحو المقعد وتساعد على إبقاء الصمام مغلقًا.
وبالتالي فإن صمام الفحص يعزل الجانب العلوي من ظروف التدفق العكسي.
ضغط التكسير هو الحد الأدنى من الضغط التفاضلي المطلوب لبدء فتح صمام الفحص.
إنه مهم بشكل خاص في التصميمات المحملة بنابض لأن الوسط المتدفق يجب أن يولد قوة كافية للتغلب على التحميل المسبق للنابض وقوى الإغلاق الأخرى.
يمكن للصمام ذو ضغط التكسير المفرط أن يخلق مقاومة غير ضرورية في الأنظمة ذات الضغط التفاضلي المحدود المتوفر.
قد يستجيب الصمام ذو مقاومة الإغلاق المنخفضة جدًا بشكل مختلف عندما يصبح التدفق غير مستقر.
ولذلك يعتمد ضغط التكسير الصحيح على عوامل مثل:
ضغط النظام المتاح
معدل التدفق المطلوب
خصائص المضخة
اتجاه الصمام
كثافة السوائل
تصميم الربيع
مطلوب الرد الختامي
لا ينبغي الخلط بين ضغط التكسير وانخفاض الضغط عبر صمام يعمل بكامل طاقته.
مبدأ عمل الصمام أحادي الاتجاه هو نفس المبدأ الأساسي الذي يستخدمه صمام الفحص: الضغط التفاضلي يسمح بالتدفق الأمامي ويقيد التدفق العكسي.
لا يحتاج الصمام إلى تحديد اتجاه السائل إلكترونيًا أو استقبال إشارة من نظام التحكم.
وبدلا من ذلك، تنتج ظروف السوائل الاستجابة الميكانيكية.
تسلسل التشغيل المبسط هو:
حالة الأنابيب | حالة الضغط | تحقق من استجابة الصمام |
|---|---|---|
لا يوجد تدفق | عدم كفاية الضغط التفاضلي الأمامي | مغلق |
تبدأ المضخة | يزداد الضغط المنبع | يبدأ في الفتح |
التدفق الطبيعي إلى الأمام | الضغط المنبع يتجاوز الضغط المصب | يفتح |
يتناقص التدفق | قوة الافتتاح تنخفض | يبدأ في الإغلاق |
يتوقف التدفق | قوة أمامية ضئيلة أو معدومة | يعود نحو المقعد |
يتطور الضغط العكسي | يتجاوز ضغط المصب المنبع | مغلق ضد التدفق العكسي |
هذه العملية ذاتية التشغيل هي ما يجعل صمامات الفحص مفيدة في المضخات والضواغط وخطوط المعالجة وأنظمة التبريد ومحطات معالجة المياه ومحطات الطاقة ومنشآت النفط والغاز.
يوفر صمام عدم الرجوع المتأرجح أحد أوضح الأمثلة على تشغيل صمام عدم الرجوع.
داخل جسم الصمام، يتم توصيل القرص بمفصلة أو ذراع مفصلية.
أثناء التدفق الأمامي:
يعمل ضغط السوائل ضد القرص.
يدور القرص بعيدًا عن المقعد.
يفتح ممر التدفق.
يستمر السائل عبر الصمام.
عندما تنخفض السرعة الأمامية:
تصبح القوة التي تجعل القرص مفتوحًا أصغر.
تبدأ الجاذبية وظروف الضغط المتغيرة بتحريك القرص نحو المقعد.
يمكن أن يؤدي الضغط العكسي إلى تسريع حركة الإغلاق النهائية.
يتصل القرص بالمقعد ويمنع التدفق العكسي.
يمكن أن يوفر مسار التدفق المفتوح نسبيًا هذا مقاومة منخفضة عندما يكون الصمام مفتوحًا بالكامل.
ومع ذلك، يجب أن يدور القرص لمسافة معينة قبل الوصول إلى المقعد. في أنظمة الأنابيب حيث ينعكس التدفق بسرعة، قد يسمح التصميم المتأرجح التقليدي بتطور السرعة العكسية قبل الإغلاق الكامل.
لهذا السبب، يجب على المهندسين الذين يختارون صمام فحص التأرجح أن يأخذوا في الاعتبار سرعة التدفق والظروف العابرة بالإضافة إلى حجم الأنبوب وفئة الضغط والمواد.
يعد إيقاف تشغيل المضخة أحد أهم الشروط لفهم تشغيل صمام الفحص.
لنفترض أن هناك مضخة تنقل المياه عبر خط أنابيب.
أثناء تشغيل المضخة، فإنها تولد ضغطًا كافيًا عند المنبع لإبقاء صمام الفحص مفتوحًا.
عندما تتوقف المضخة:
يبدأ ضغط تفريغ المضخة في الانخفاض.
تنخفض سرعة السوائل إلى الأمام.
تتناقص القوة التي تجعل صمام الفحص مفتوحًا.
يبدأ عنصر الإغلاق في التحرك نحو المقعد.
قد يبدأ ضغط المصب في دفع السائل إلى الخلف.
يتم إغلاق صمام الفحص للحد من التدفق العكسي عبر المضخة.
بدون صمام فحص فعال، قد يتدفق السائل للخلف عبر المضخة المتوقفة.
اعتمادًا على النظام، قد يتسبب التدفق العكسي في دوران المضخة بشكل عكسي، أو فقدان ضغط الخط، أو تلف المعدات، أو تعطيل العملية.
يحدث التدفق العكسي عندما يبدأ السائل في التحرك عكس الاتجاه المقصود.
يمنع صمام الفحص ذلك عن طريق إنشاء حاجز ميكانيكي تلقائي.
أثناء التدفق الأمامي الطبيعي، يظل الصمام مفتوحًا لأن الضغط المنبع وزخم السائل يبقيان عنصر الإغلاق بعيدًا عن المقعد.
ومع اختفاء تلك القوى، يبدأ الصمام في الإغلاق.
إذا انعكس الضغط بعد ذلك، فإن الضغط السفلي يدفع عنصر الإغلاق نحو المقعد بدلاً من فتحه بالقوة.
ولذلك يستخدم الصمام حالة الضغط العكسي غير المرغوب فيها للمساعدة في الحفاظ على الإغلاق.
ومع ذلك، فإن صمام عدم الرجوع لا يمنع بالضرورة كل كمية مجهرية من الحركة العكسية.
يمكن أن يحدث بعض التدفق العكسي خلال الفترة ما بين تباطؤ التدفق الأمامي والإغلاق الكامل للصمام.
يعتمد المبلغ على عوامل منها:
نوع الصمام
سفر الإغلاق
كتلة القرص أو اللوحة
قوة الربيع
سرعة السوائل
معدل تباطؤ النظام
هندسة خطوط الأنابيب
خصائص المضخة
يصبح هذا السلوك الديناميكي ذا أهمية خاصة عند تقييم المطرقة المائية.
يمكن أن يساهم صمام الفحص في المطرقة المائية إذا تم إغلاقه بعد تطور سرعة عكسية كبيرة.
المطرقة المائية هي حدث ضغط عابر ناتج عن التغير السريع في سرعة السائل.
في نظام صمام الفحص، قد يبدو التسلسل كما يلي:
يبدأ التدفق الأمامي في الانخفاض.
يظل الصمام مفتوحًا بينما يتباطأ السائل.
يبدأ السائل في التحرك للخلف.
يتسارع القرص أو اللوحة نحو المقعد.
يغلق الصمام بسرعة.
توقفت سرعة التدفق العكسي فجأة.
تنتقل موجة الضغط عبر نظام الأنابيب.
يوصف الحدث الناتج عادةً بأنه إغلاق صمام الفحص.
لا تكمن المشكلة في أن الصمام ينغلق "بسرعة كبيرة".
في العديد من الأنظمة، القضية الأكثر أهمية هي أنها تغلق بعد فوات الأوان ، بعد أن تطورت بالفعل سرعة عكسية كبيرة.
عندما يتوقف هذا السائل المتحرك فجأة، يمكن أن يصبح ارتفاع الضغط شديدًا.
يمكن أن تؤدي العديد من ظروف النظام إلى زيادة خطر انغلاق صمام الفحص وارتفاع الضغط.
يمكن أن تؤدي رحلة المضخة الناتجة عن انقطاع التيار الكهربائي إلى تباطؤ سريع في التدفق.
يجب أن يستجيب صمام الفحص بشكل مناسب للمعدل الذي تختفي عنده السرعة الأمامية.
تحتوي أنظمة الأنابيب الطويلة على كتلة سائلة متحركة أكثر وقد تنتج تأثيرات عابرة كبيرة عندما يتغير التدفق بسرعة.
السرعة الأعلى تعني عمومًا زخمًا أكبر للسوائل.
إن إيقاف تلك الكتلة المتحركة أو عكسها يمكن أن يؤدي إلى تأثيرات ضغط عابرة أقوى.
قد يظل عنصر الإغلاق ذو الكتلة العالية أو السفر الطويل مفتوحًا أثناء تطور التدفق العكسي.
يمكن أن تتطلب صمامات فحص التأرجح التقليدية اهتمامًا خاصًا في أنظمة الرجوع السريع لهذا السبب.
قد لا يصل صمام الفحص الكبير الحجم إلى وضع مفتوح بالكامل ومستقر أثناء التدفق الطبيعي.
يمكن أن يرفرف القرص أو يظل مفتوحًا جزئيًا، مما يؤثر على سلوك التآكل والإغلاق.
لا يوجد تصميم واحد لصمام فحص يمنع المطرقة المائية في كل نظام أنابيب.
يبدأ الحد من المخاطر بفهم السلوك العابر للنظام.
تشمل الأساليب المحتملة ما يلي:
اختيار صمام ذو خصائص إغلاق مناسبة
تجنب الحجم الزائد للصمام غير الضروري
الحفاظ على سرعة التشغيل الكافية
استخدام الإغلاق بمساعدة الزنبرك عند الاقتضاء
مع الأخذ في الاعتبار تصميمات اللوحة المزدوجة أو القرص المائل أو التدفق المحوري لتغييرات التدفق السريعة
التحكم في سلوك تشغيل وإيقاف المضخة
تركيب معدات التحكم في زيادة التيار عند الحاجة
إجراء تحليل عابر أو مفاجئ للأنظمة الحرجة
ويعتمد الحل الصحيح على خط الأنابيب، ومنحنى المضخة، وخصائص السوائل، وخصائص الصمام، وتسلسل التشغيل، وهندسة النظام.
على الرغم من أن مبدأ التشغيل يظل كما هو، إلا أن الغرض من الصمام قد يختلف حسب التطبيق.
يساعد صمام الفحص على منع عودة السائل عبر المضخة المتوقفة.
هذا هو واحد من التطبيقات الصناعية الأكثر شيوعا.
في أنظمة الضاغط، يمنع الصمام الغاز من التدفق مرة أخرى نحو الضاغط.
ونظرًا لأن الغازات قابلة للضغط ويمكن أن تحدث تغييرات في النظام بسرعة، فقد تكون الاستجابة للإغلاق ذات أهمية خاصة.
عندما يتم تفريغ عدة مضخات في رأس مشترك، يساعد صمام عدم الرجوع الموجود على كل خط تفريغ على منع مضخة التشغيل من دفع السائل إلى الخلف من خلال مضخة غير متصلة بالإنترنت.
تحافظ صمامات الفحص على اتجاه التدفق المقصود بين المضخات والخزانات ومعدات المعالجة وأنظمة التوزيع.
فهي تساعد في الحفاظ على اتجاه الدورة الدموية وحماية المضخات عند بدء تشغيل المعدات أو إيقافها.
يمكن أن تمنع صمامات الفحص التدفق العكسي الناتج عن تغير ظروف الضغط أو إيقاف تشغيل المضخة أو تشغيل الضاغط أو اضطرابات العملية.
يمكن لصمامات الفحص المختارة بشكل مناسب أن تمنع الحركة العكسية عبر خطوط البخار والمكثفات.
يجب أن تتوافق مواد الصمامات والتوجيه والضغط ودرجة الحرارة وخصائص الإغلاق مع الخدمة المحددة.
يؤثر موقع صمام الفحص على تشغيله.
تشمل المواقف الشائعة ما يلي:
أسفل المضخات
المصب من الضواغط
في اتصالات الفرع
بين مناطق الضغط المختلفة
في قطارات المعدات الموازية
حيث قد تسبب الجاذبية استنزافًا للخلف
في منافذ معدات العمليات المختارة
يجب أن يشير السهم الموجود على جسم الصمام إلى الاتجاه المقصود للتدفق الأمامي.
يجب أن يتبع اتجاه التثبيت أيضًا متطلبات تصميم الصمام المحدد.
لا يعمل كل صمام فحص بشكل صحيح في كل اتجاه أفقي أو رأسي.
على سبيل المثال، قد تتصرف آلية الإغلاق المعتمدة على الجاذبية بشكل مختلف في الأنابيب الرأسية عن الصمام المدعم بالزنبرك.
تحقق دائمًا من تعليمات التثبيت الخاصة بالشركة المصنعة قبل التشغيل.
سرعة التدفق لها تأثير كبير على أداء صمام الفحص.
من الأخطاء الشائعة اختيار صمام عدم الرجوع فقط وفقًا لحجم الخط الاسمي.
لنفترض أنه تم تركيب صمام كبير في خط أنابيب حيث يكون معدل التدفق الفعلي منخفضًا نسبيًا.
قد لا يولد السائل قوة كافية لتثبيت عنصر الإغلاق في وضع مفتوح بالكامل وثابت.
وبدلاً من ذلك، قد يعمل الصمام مفتوحًا جزئيًا.
يمكن أن يؤدي هذا إلى:
حركة القرص غير مستقرة
الثرثرة
المفصلي أو ارتداء الدليل
تلف المقعد
ضوضاء
زيادة فقدان الضغط
فشل الصمام المبكر
وبالتالي فإن الاختيار الصحيح لصمام عدم الرجوع يتطلب مراعاة معدل تدفق التشغيل وسرعته، وليس فقط قطر الأنبوب.
يخلق كل صمام فحص بعض المقاومة للتدفق.
يعتمد انخفاض الضغط على عوامل مثل:
هيكل الصمام
مسار التدفق الداخلي
موضع القرص
معدل التدفق
كثافة السوائل
حجم الصمام
درجة الافتتاح
يمكن لصمام عدم الرجوع المتأرجح ذو مسار التدفق المفتوح نسبيًا أن ينتج ملفًا مختلفًا لفقد الضغط من صمام عدم الرجوع للرفع حيث يجب أن يغير السائل اتجاهه عبر الجسم.
يمكن أن يؤدي انخفاض الضغط المنخفض إلى تقليل متطلبات طاقة الضخ، لكن فقدان الضغط ليس سوى معيار اختيار واحد.
قد لا يكون الصمام ذو المقاومة المنخفضة جدًا ولكن أداء الإغلاق الديناميكي الضعيف مناسبًا لنظام ذو انعكاس سريع للتدفق.
ولذلك يحتاج المهندسون إلى تحقيق التوازن بين الكفاءة الهيدروليكية واستجابة الإغلاق وحماية النظام.
يمكن أن يحدث فشل صمام الفحص إما في الاتجاه المفتوح أو المغلق.
إذا لم يتمكن عنصر الإغلاق من العودة إلى المقعد، فقد يحدث تدفق عكسي.
تشمل الأسباب المحتملة ما يلي:
حطام
تآكل داخلي
مكونات المفصلة المكسورة
الينابيع التالفة
الودائع
تآكل
التثبيت غير صحيح
إذا لم يكن من الممكن فتح عنصر الإغلاق، فيمكن تقليل التدفق الأمامي الطبيعي أو حظره بالكامل.
تشمل الأسباب المحتملة ما يلي:
عدم كفاية الضغط التفاضلي
قوة الربيع المفرطة
الودائع
الضرر الميكانيكي
تآكل
التوجه غير الصحيح
يمكن أن يشير الفتح والإغلاق المتكرر غير المستقر إلى:
سرعة التدفق غير كافية
اختيار الصمام المتضخم
ظروف التشغيل المتغيرة للغاية
اضطراب التدفق
موقع التثبيت غير مناسب
يمكن أن تؤدي الثرثرة إلى إتلاف المقاعد والمفصلات والأدلة والينابيع والمكونات الداخلية الأخرى بمرور الوقت.
قد يسمح الصمام المغلق بالتسرب العكسي المفرط في حالة تلف أسطح الختم أو تلوثها.
تؤثر حالة المقعد والضغط التفاضلي وتصميم الصمام ومعايير قبول التسرب على أداء الختم.
إن أفضل صمام فحص ليس مجرد الصمام الذي يتمتع بأعلى معدل ضغط أو أكبر ممر للتدفق.
للتشغيل الموثوق، قم بتقييم:
يعتبر:
السائل أو الغاز
كثافة
اللزوجة
التآكل
محتوى المواد الصلبة
نظافة
يحدد:
معدل التدفق الطبيعي
الحد الأدنى لمعدل التدفق
الحد الأقصى لمعدل التدفق
السرعة المتوقعة
استقرار التدفق
يقيم:
ضغط التشغيل العادي
أقصى ضغط التصميم
الضغط الخلفي المصب
الضغط التفاضلي المتاح
الضغط العابر المتوقع
يجب أن تظل مواد الجسم والزخرفة والزنبرك والمقعد ومواد الختم مناسبة طوال نطاق درجة حرارة التشغيل.
تأكد مما إذا كان الصمام معتمدًا للاتجاهات الأفقية أو الرأسية لأعلى أو الرأسية للأسفل أو الاتجاهات الأخرى.
بالنسبة للمضخات والضواغط والأنابيب الحرجة، فكر في مدى سرعة تباطؤ التدفق أو عكسه.
قد يتصرف الصمام الذي يعمل بشكل جيد أثناء التشغيل في الحالة المستقرة بشكل مختلف أثناء إيقاف التشغيل.
يعتبر:
ذات حواف
رقاقة
بعقب اللحام
لحام المقبس
اتصالات مترابطة
قم أيضًا بتقييم إمكانية الوصول ومتطلبات الفحص وفترات الصيانة المتوقعة.
لا ينبغي التعامل مع صمام الفحص كبديل لصمام العزل التقليدي.
عادةً ما يتم تحريك صمام البوابة، أو الصمام الكروي، أو صمام الفراشة، أو الصمام الكروي بشكل متعمد من خلال:
عجلة يدوية
رافعة
علبة التروس
مشغل هوائي
المحرك الهيدروليكي
مشغل كهربائي
يستجيب صمام الفحص تلقائيًا لظروف السوائل.
وهذا يعني أن المشغل لا يتحكم بشكل مباشر في وقت الفتح أو الإغلاق الدقيق أثناء التشغيل العادي.
يعتمد سلوكها على التفاعل بين آلية الصمام ونظام الأنابيب.
هذا التمييز مهم بشكل خاص عند تحليل الأحداث العابرة.
يتم فتح صمام عدم الرجوع عندما يؤدي الضغط المنبع الكافي إلى حدوث ضغط تفاضلي أمامي عبر الصمام. عندما ينخفض التدفق الأمامي أو ينعكس، فإن الجاذبية أو قوة الزنبرك أو الضغط الخلفي أو مزيج من هذه القوى تحرك عنصر الإغلاق نحو المقعد وتمنع التدفق العكسي.
يسمح صمام الفحص بتدفق السائل في اتجاه واحد مقصود بينما يحد تلقائيًا من التدفق في الاتجاه المعاكس. والغرض الرئيسي منه هو حماية التدفق العكسي للمضخات والضواغط ومعدات العمليات وخطوط الأنابيب ومكونات النظام الأخرى.
وظيفة صمام الفحص الأساسية هي المنع التلقائي للتدفق العكسي. اعتمادًا على النظام، يمكن أن يؤدي ذلك إلى حماية المعدات، ومنع التصريف الخلفي، والحفاظ على الفصل بين مناطق الضغط، وتقليل مخاطر الدوران العكسي من خلال المضخات أو الضواغط.
لا، صمام الفحص التقليدي يتم تشغيله ذاتيًا. يستخدم الضغط التفاضلي أو قوة السوائل أو الجاذبية أو قوة الزنبرك أو الضغط الخلفي للفتح والإغلاق.
يبدأ الصمام في الفتح عندما يكون الضغط التفاضلي من المنبع إلى المصب كافيًا للتغلب على القوى التي تجعل عنصر الإغلاق مغلقًا. عادة ما ترتبط عتبة الفتح الأولية هذه بضغط التكسير.
تم تصميم صمام الفحص الذي يعمل بشكل صحيح لتقييد التدفق العكسي بمجرد إغلاقه. ومع ذلك، يمكن أن تحدث بعض حركة السوائل العكسية ديناميكيًا قبل الإغلاق الكامل، ويعتمد تسرب المقعد المسموح به على تصميم الصمام ومتطلبات الاختبار المعمول بها.
يمكن أن يساهم صمام الفحص في المطرقة المائية إذا تطورت سرعة عكسية كبيرة قبل إغلاق الصمام. عندما يصل عنصر الإغلاق إلى المقعد ويوقف السائل العكسي فجأة، يمكن توليد موجة ضغط من خلال نظام الأنابيب.
يمكن أن تحدث الثرثرة عندما لا يكون هناك تدفق كافٍ أو غير مستقر لإبقاء عنصر الإغلاق في وضع مفتوح ثابت. يعد الحجم الكبير أو السرعة المنخفضة أو الاضطراب أو ظروف التشغيل المتغيرة بسرعة من العوامل الشائعة.
إذًا، كيف يعمل صمام الفحص في نظام الأنابيب؟
المبدأ الأساسي هو الضغط التفاضلي.
عندما يكون الضغط المنبع وقوة التدفق الأمامي كافيين، يفتح الصمام تلقائيًا. عندما ينخفض فرق الضغط، أو يتوقف التدفق، أو يؤدي الضغط السفلي إلى عكس التدفق، يتحرك عنصر الإغلاق نحو المقعد ويغلق مسار التدفق العكسي.
توفر هذه الدورة التلقائية الأساسية وظيفة صمام الفحص للتدفق أحادي الاتجاه وحماية التدفق العكسي.
ومع ذلك، في الأنظمة الصناعية الحقيقية، يعتمد أداء الصمام على ما هو أكثر بكثير من مبدأ الفتح والإغلاق الأساسي. ضغط التكسير، وسرعة التدفق، وحجم الصمام، وحركة الإغلاق، وقوة الزنبرك، واتجاه التثبيت، وسرعة التدفق العكسي، وعابري النظام، كلها تؤثر على مدى فعالية عمل الصمام.
بالنسبة لتطبيقات المضخات والضاغط والمياه والطاقة والمواد الكيميائية والنفط والغاز، يجب أن يأخذ اختيار صمام الفحص في الاعتبار تدفق الحالة المستقرة وما يحدث عندما يبدأ النظام أو يتوقف أو يتغير فجأة في ظروف التشغيل.
إن فهم هذه الديناميكيات يساعد المهندسين على اختيار صمام لا يمنع التدفق العكسي فحسب، بل يعمل أيضًا بشكل موثوق، ويقلل من فقدان الضغط غير الضروري، ويقلل من خطر إتلاف الصمامات ومطرقة الماء.
