مانع التدفق العكسي مقابل صمام الفحص: الاختلافات الرئيسية

هل تعلم أن تدفق المياه العكسي يسبب فشلاً كارثيًا في النظام؟ يعد الخلط بين مانع التدفق العكسي والصمام الاتجاهي القياسي بمثابة مقامرة محفوفة بالمخاطر. باعتباري مهندسًا للتحكم في السوائل، كثيرًا ما أرى أن هذا الخطأ المحدد يؤدي إلى تلوث شديد للمياه، وغرامات بلدية باهظة، وتلف المعدات بشكل لا يمكن إصلاحه. وفي هذا الدليل، نقوم بتحليل الاختلافات الأساسية بينهما. سوف تكتشف بالضبط كيفية تحديد المكون الصحيح لشبكة الأنابيب الخاصة بك.

الوجبات السريعة الرئيسية

قبل الغوص في التفاصيل الميكانيكية، يجب علينا وضع القواعد الأساسية لمنع التدفق العكسي. يحافظ كلا الجهازين على حركة السوائل في اتجاه واحد. ومع ذلك، تظل هندستها وتطبيقاتها ومكانتها القانونية مختلفة إلى حد كبير. لتوضيح هذه الفروق في لمحة، راجع جدول المقارنة الأساسي أدناه.

فهم الأساسيات: ما هو صمام الفحص؟

الصمام الاتجاهي القياسي هو مكون ميكانيكي يتم تركيبه مباشرة داخل خط الأنابيب. فهو يسمح بتدفق السائل أو الغاز أو البخار للأمام ولكنه يغلق تلقائيًا لمنع أي حركة للخلف. تعتمد العملية بشكل كامل على ضغط السائل بدلاً من التشغيل الخارجي.

عندما يتجاوز ضغط السائل المنبع الحد الأدنى من ضغط التكسير، ترتفع اللوحة الداخلية. يمر السائل بسلاسة. إذا توقف التدفق، فإن الضغط المتدفق مع قوة الزنبرك يثبت عضو الإغلاق بإحكام. يعمل هذا التفاعل الفوري على حماية المضخات الحساسة عند المنبع من المطرقة المائية المدمرة.

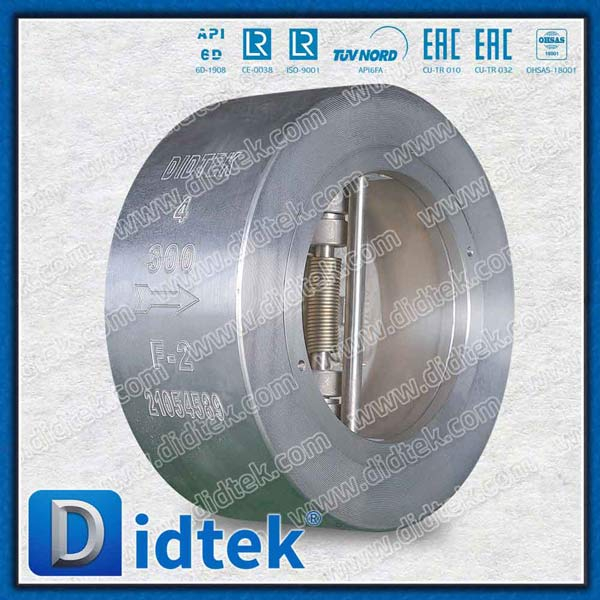

تعد المساحة والوزن من العوامل الحاسمة في شبكات الأنابيب الصناعية الكثيفة. توفر تصميمات الرقاقات مساحة مدمجة يفضلها المهندسون بشدة. على سبيل المثال، يتوافق الصمام ذو اللوحة المزدوجة المصنوع من الرقاقة الفولاذية المطروقة بشكل صارم مع معايير التصميم API 594 ويتميز بعدم اختراق الجسم. هذا الاختيار الهندسي المحدد يزيل مسارات التسرب المحتملة إلى الغلاف الجوي. تم تصنيع هذه المكونات من مواد متينة للغاية مثل الفولاذ المطروق F2، وهي تتعامل مع البيئات الصناعية القاسية ذات الضغط العالي بشكل لا تشوبه شائبة.

فهم الأساسيات: ما هو مانع التدفق العكسي؟

تعمل مجموعة الاحتواء كجهاز عالي التنظيم لسلامة الحياة. فهو يمنع على وجه التحديد المياه الملوثة أو القذرة من التسلل إلى إمدادات الشرب العامة النظيفة. لفهم كيفية عمل ذلك، يجب عليك فهم اثنين من المخاطر الجسدية.

تخيل حدوث انقطاع مفاجئ في مصدر المياه الرئيسي في أحد شوارع المدينة المزدحمة. يؤدي هذا الحدث إلى خلق فراغ ضغط سلبي في الأنابيب البلدية. يقوم الفراغ حرفيًا بامتصاص المياه القذرة من منشأة خاصة وإعادتها إلى الشبكة العامة. نحن نسمي هذا بالسحب الخلفي. يحدث الضغط الخلفي عندما يتجاوز ضغط المصب في نظام الأنابيب الخاصة ضغط العرض الوارد. تعمل المضخات المعززة أو التمدد الحراري في الغلايات التجارية على دفع المياه القذرة إلى الخلف عكس التدفق الطبيعي.

تعمل مجموعة الاحتواء الحقيقية على إيقاف كلا الخطرين. يشتمل على صمامات إغلاق على كلا الطرفين لعزل الصيانة. تسمح محابس الاختبار القياسية للمهنيين المعتمدين بإرفاق أجهزة القياس والتحقق من ثبات الضغط الداخلي. تقوم النماذج عالية المخاطر، مثل مجموعة منطقة الضغط المنخفض، بتفريغ المياه الملوثة فعليًا من النظام في حالة فشل عمليات الفحص الداخلي.

اتجاهات الصناعة في منع التدفق العكسي

يتطور مشهد التحكم في السوائل بسرعة. تسلط التحليلات الأخيرة للصناعة الضوء على تحول هائل نحو إدارة أكثر ذكاءً للمياه. يزيد تقادم البنية التحتية البلدية على مستوى العالم من خطر انخفاض الضغط وأحداث السحب العكسي. وتقوم سلطات المياه المحلية الآن بفرض قواعد امتثال أكثر صرامة. إنهم يتخلون بنشاط عن بنود الجد المتساهلة ويطالبون بإجراء تعديلات فورية على مجمعات الاحتواء عالية المخاطر في المرافق التجارية.

نرى أيضًا دمج إنترنت الأشياء مع الصمامات الميكانيكية التقليدية. يتبنى مديرو المرافق بشكل متزايد أنظمة مراقبة ذكية لاكتشاف فروق الضغط في الوقت الفعلي. يعمل هذا التكامل الرقمي على تحويل عقلية الصناعة من الإصلاحات التفاعلية إلى الوقاية الاستباقية من التلوث. يعد البقاء في صدارة هذه المنحنيات التنظيمية مطلبًا أساسيًا لتخفيف المخاطر في الهندسة الحديثة.

الاختلافات الرئيسية في التصميم والتطبيق

كيف يمكنك تحديد المكون الذي يناسب نظامك؟ إن التنقل بين معضلة صمام عدم الرجوع مقابل مانع التدفق العكسي يعود في النهاية إلى تحليل الغرض، وتعقيد التصميم، وآليات الحماية من الفشل، والتفويضات القانونية.

الغرض ومستوى الحماية

يكمن الاختلاف الأكثر أهمية في ما يحميه الجهاز. تقوم بتركيب صمام قياسي أحادي الاتجاه لحماية الممتلكات والآلات. يمنع الماء من الاندفاع مرة أخرى إلى أسفل أنبوب المضخة وحرق المحرك. وعلى العكس من ذلك، فإن مجموعة الاحتواء تحمي حياة الإنسان. إنه يضمن أن المواد الكيميائية السامة الصادرة عن وعاء الخلط الصناعي لا يمكن أن تدخل إلى إمدادات المياه في المدينة.

تعقيد التصميم والتكرار

يمثل الصمام القياسي قطعة فريدة من الأجهزة. ويتكون من جسم ومقعد وعضو إغلاق مثل القرص. وفي الوقت نفسه، تعمل وحدة الاحتواء كنظام متكامل. حتى الوحدة الأساسية القابلة للاختبار تحتوي على آليتي فحص مستقلتين موضوعتين على التوالي. تعمل صمامات العزل شديدة التحمل على تثبيت المجموعة، وتتضمن على الأقل أربعة محبس اختبار. يضمن هذا التصميم متعدد الأجزاء التكرار. إذا تحلل أحد السدادات الداخلية، فإن المكونات المتبقية تعمل على تأمين إمدادات المياه.

آليات الفشل الآمن

في الهندسة الميكانيكية، يحدد نظام الأمان من الفشل ما يحدث أثناء حدوث أي عطل. إذا كان الحطام يدعم الصمام القياسي مفتوحًا، فإنه ببساطة يفقد قدرته على إيقاف التدفق العكسي. قد لا يدرك مشغل النظام هذا الفشل حتى تتعرض المعدات النهائية للضرر. تشتمل مجموعات الاحتواء على أنظمة أمان مدمجة ضد الأعطال. في حالة انخفاض الضغط الداخلي أو تعطل الآلية، يتم فتح صمام التنفيس تلقائيًا. فهو يقوم بتصريف المياه في مصرف مخصص، لتنبيه مديري المنشأة بصريًا بضرورة إجراء صيانة فورية.

الاختبار والسعر ومتطلبات المساحة

تتعامل فرق الصيانة عمومًا مع الصمامات الاتجاهية القياسية على أنها أجهزة تثبيت ونسيان. لا يوجد شرط قانوني يجبرك على اختبارها. تعمل وحدات الاحتواء تحت رقابة تنظيمية صارمة. تتطلب البلديات إجراء اختبارات فورية عند التركيب وسنويًا بعد ذلك. يجب على الفنيين المرخصين إجراء هذه التقييمات باستخدام أجهزة قياس الضغط التفاضلي المعايرة.

تظل الصمامات القياسية غير مكلفة نسبيًا وتتميز بمساحة تركيب بسيطة. يمكنك بسهولة تثبيتها عموديًا أو أفقيًا داخل ممرات خطوط الأنابيب الضيقة. مجموعات الاحتواء ضخمة الحجم وتتطلب استثمارات رأسمالية كبيرة. تفرض قوانين السباكة تصاريح تركيب صارمة، مما يتطلب منك تركيبها على ارتفاع محدد فوق الأرض لضمان الوصول إلى الاختبار.

استكشاف الاختلافات: DCVA وآليات الفحص المزدوج

عند البحث عن حلول التحكم في السوائل، كثيرًا ما يواجه المهندسون مصطلحات تبدو متطابقة ولكنها تشير إلى أجهزة مختلفة وظيفيًا. يعد فهم الفرق الدقيق بين مانع التدفق العكسي لصمام الفحص المزدوج وآلية الاتجاه القياسية أمرًا بالغ الأهمية للحفاظ على الامتثال للتعليمات البرمجية.

مجموعة صمام الفحص المزدوج

إن مجموعة صمامات الفحص المزدوج هي جهاز معترف به قانونًا وقابل للاختبار. وهو يتألف من آليتين محملتين بنابض تعملان بشكل مستقل وموجودتين داخل جسم قوي واحد. يقوم صمامان إغلاق محكمان بتركيب المجموعة بأكملها، والتي تتضمن أيضًا أربعة محبس اختبار للوصول إلى التشخيص.

عادةً ما يحدد المهندسون هذا التجميع للتطبيقات التجارية ذات المخاطر المنخفضة إلى المتوسطة. إنه يفتقر إلى صمام تنفيس الغلاف الجوي، لذلك لا يقوم بتفريغ الماء فعليًا عند الفشل. تسمح رموز السباكة بذلك فقط في السيناريوهات التي قد يتسبب فيها حدث التدفق العكسي في حدوث إزعاج وليس خطرًا صحيًا شديدًا. تشمل التركيبات الشائعة شبكات رشاشات الحريق التجارية.

صمام الفحص المزدوج

يحتوي صمام الفحص المزدوج أيضًا على آليتين داخليتين أحاديتي الاتجاه موضوعتين على التوالي. هذا هو المكان الذي تنتهي فيه أوجه التشابه الوظيفية. يفتقر هذا الجهاز تمامًا إلى محابس الاختبار الخارجية وصمامات العزل.

ولأن الفنيين لا يستطيعون اختباره باستخدام مقياس الضغط في الميدان، فقد تم تصنيفه على أنه جهاز غير قابل للاختبار. تمنع البلديات صراحة الأجهزة غير القابلة للاختبار من حماية إمدادات المياه العامة ضد المخاطر التجارية. هذه مخصصة بشكل صارم للتطبيقات السكنية منخفضة المخاطر مثل الحماية المضمنة لمرشحات المياه الموجودة تحت الحوض.

دليل التطبيق: متى يجب استخدام أي صمام؟

يتطلب اختيار المكون الصحيح تقييمًا صارمًا لمعلمات النظام. إن الإفراط في هندسة نظام الحلقة المغلقة يهدر رأس المال الثمين. إن نشر صمام بسيط أحادي الاتجاه حيث يتم تفويض وحدة الاحتواء قانونيًا يؤدي إلى مسؤولية كارثية.

متى تختار صمام الاتجاه

حدد هذه الأنظمة للأنظمة الصناعية ذات الحلقة المغلقة والتحكم العام في السوائل حيث يكون التلوث المتبادل مع إمدادات مياه الشرب البلدية مستحيلًا ماديًا. تشمل التطبيقات الرئيسية ما يلي:

• لمنع التدفق العكسي للصمام: الحفاظ على التدفق الاتجاهي في الماء البارد أو حلقات التسخين.
• محطات الضخ: يتم تركيبها على جانب التفريغ للمضخات لمنع المطرقة المائية وعكس دوران المكره.
• مياه الصرف الصحي والصرف الصحي: التأكد من عدم عودة النفايات المطرودة إلى شبكة الصرف الصحي للمبنى.
• المعالجة الكيميائية: منع الخلط المتطاير للمواد الكيميائية التفاعلية المختلفة داخل خطوط الأنابيب متعددة التغذية.

متى تختار مجموعة الاحتواء

يجب عليك تركيب مجموعة احتواء عند أي اتصال فعلي أو محتمل بين نظام المياه العام ومصدر السوائل غير الصالحة للشرب. تتطلب السيناريوهات عالية المخاطر حماية صارمة:

• الري وتنسيق الحدائق: توضع رؤوس الرشاشات في التربة الملوثة بالأسمدة. يمكن أن يؤدي انخفاض الضغط إلى سحب هذا الملاط السام بسهولة إلى مصدر الشرب.
• الغلايات التجارية: تستخدم هذه الأنظمة المياه المعالجة كيميائيًا لمنع تكون القشور. التجميع المناسب يعزل هذه المياه السامة عن الشبكة العامة.
• المرافق الطبية: تتطلب الأحواض والأوتوكلاف حماية صارمة لعزل المخاطر البيولوجية الشديدة.
• خزانات الخلط الصناعية: يجب على منشآت التصنيع التي تستخدم مياه المدينة لتخفيف المواد الكيميائية تركيب وحدات احتواء عالية الخطورة مباشرة عند عداد المياه الرئيسي.

تقييم وسائط النظام واختيار المواد

تؤثر الخصائص الفيزيائية والكيميائية للسائل المتدفق عبر خط الأنابيب بشكل كبير على عملية الاختيار. توافق المواد غير قابل للتفاوض لضمان الموثوقية على المدى الطويل.

عند التعامل مع مياه الشرب الصالحة للشرب، يجب أن تتوافق المواد مع معايير الصحة والسلامة الصارمة مثل قانون مياه الشرب الآمنة. يفرض هذا القانون مكونات خالية من الرصاص. عادةً ما يتم صب أجسام الصمامات لهذه التطبيقات من النحاس الخالي من الرصاص أو من الدرجات الصحية المعتمدة من الفولاذ المقاوم للصدأ.

تتطلب خطوط الأنابيب الصناعية التي تتعامل مع الأحماض العدوانية أو المذيبات القاسية تعدينًا عالي المرونة. سوف يتآكل الحديد الزهر القياسي بسرعة في هذه البيئات القاسية. يجب على المهندسين تحديد المكونات المشكلة من الفولاذ المقاوم للصدأ 316 أو السبائك المزدوجة. كما يساعد استخدام التصميمات التي تتميز ببطانات PTFE Teflon الواقية على مقاومة الهجمات الكيميائية المستمرة.

يؤثر وجود المواد الصلبة العالقة بشكل كبير على الأداء. من المعروف أن مجموعات الاحتواء حساسة للحطام. يمكن بسهولة أن تتعطل نوابضها الدقيقة وأسطحها المطاطية الضيقة بسبب الجسيمات. إذا كانت الوسائط تحتوي على حمأة أو ملاط ​​ثقيل، فإن الصمامات الصناعية القياسية تكون أكثر ملاءمة. تسمح هندستها الداخلية بالمرور السلس للجزيئات الأكبر حجمًا دون انسداد.

الصيانة والاختبار والامتثال التنظيمي

إن المشهد التنظيمي الذي يحكم منع التدفق العكسي صارم. تتبع المكونات الميكانيكية القياسية أفضل الممارسات الهندسية العامة. تخضع وحدات الاحتواء للسلطة القضائية الصارمة لقوانين الصحة العامة.

في أمريكا الشمالية، تنظم منظمات مثل الجمعية الأمريكية لأعمال المياه ومؤسسة التحكم في التوصيلات المتقاطعة والأبحاث الهيدروليكية معايير التصميم. تطبق السلطات القضائية المحلية هذه القواعد من خلال قانون السباكة الموحد. يجب على مديري المنشأة التحقق من أن أي جهاز مثبت يحمل الشهادات المناسبة لمستوى المخاطر المحدد الخاص بهم.

يتدهور إجهاد النوابض الميكانيكية والأختام المطاطية بمرور الوقت. تتطلب مجموعات الاحتواء هذه إجراء اختبارات سنوية. يقوم فني معتمد بإجراء هذا التقييم باستخدام مقياس الضغط التفاضلي المعاير. يقومون بقياس فرق الضغط الدقيق عبر الآليات الداخلية. إذا فشلت الآلية في الحفاظ على عتبة الضغط القانونية، فيجب على الفني استبدال اللدائن البالية وإعادة اختبار الوحدة.

التعليمات

هل يمكنني استخدام صمام فحص بدلاً من مانع التدفق العكسي؟

لا، لا يمكنك استخدام صمام قياسي أحادي الاتجاه كبديل إذا كان خط الأنابيب الخاص بك متصلاً بمصدر مياه الشرب الصالحة للشرب. تتطلب قوانين السباكة قانونيًا وجود مجموعة احتواء معتمدة لحماية الصحة العامة. تفتقر الصمامات القياسية إلى آليات الحماية من الفشل والينابيع المستقلة مزدوجة الفعل اللازمة لضمان السلامة.

هل مانع التدفق العكسي عبارة عن صمامين فقط؟

لا، مجموعة الاحتواء أكثر تقدمًا بشكل ملحوظ. في حين أنه يحتوي على آليتين محملتين داخليًا تعملان بشكل متسلسل، فإنه يشتمل أيضًا على محبس اختبار متخصصة وصمامات عزل للخدمة الشاقة. هذه المكونات المحددة مطلوبة قانونًا لتسهيل اختبار الأداء السنوي الإلزامي. تتميز الطرازات المتقدمة أيضًا بصمامات تخفيف هيدروليكية للتفريغ في حالات الطوارئ.

ما هو الفرق بين مانع التدفق العكسي لصمام الفحص المزدوج وصمام الفحص المزدوج؟

يكمن الاختلاف الأساسي في مستويات قابلية الاختبار ومخاطر التطبيق. مجموعة صمامات الفحص المزدوج عبارة عن وحدة قابلة للاختبار ومجهزة بصمامات عزل ومحابس اختبار. وهو مصمم للتطبيقات التجارية منخفضة المخاطر حيث يكون التحقق السنوي إلزاميًا قانونيًا. صمام الفحص المزدوج هو جهاز غير قابل للاختبار يستخدم للتطبيقات السكنية منخفضة المخاطر. ولا يمكن اختباره في الميدان.

هل تعمل صمامات الفحص القياسية على تقليل ضغط الماء بقدر ما تعمل موانع التدفق العكسي؟

تتسبب المكونات القياسية في انخفاض الضغط بشكل ملحوظ. تم تصميم آلية التأرجح أو الرفع البسيطة لتحقيق أقصى قدر من الكفاءة الهيدروليكية. تتميز مجموعة الاحتواء الكاملة بمسار تدفق داخلي معقد للغاية وتستخدم نوابض للخدمة الشاقة. يؤدي هذا بطبيعته إلى فقدان ضغط أعلى بكثير يجب على المهندسين أخذه في الاعتبار أثناء تصميم النظام.

أين يجب تركيب مانع التدفق العكسي في النظام الصناعي؟

عادةً ما يتم تثبيت أجهزة السلامة هذه في موقعين مهمين. يتم تركيب الاحتواء مباشرة بعد عداد المياه البلدي لحماية الشبكة العامة. يتم تركيب العزل عند نقطة الاستخدام المحددة داخل المنشأة، مثل خط المياه التركيبي للغلاية التجارية. يجب أن تمتثل المواقع المحددة لقوانين السباكة المحلية فيما يتعلق بتصاريح الصيانة.

كم مرة يجب اختبار موانع التدفق العكسي؟

تنص قوانين السباكة البلدية قانونًا على أن تخضع جميع مجموعات الاحتواء القابلة للاختبار للفحص عند التثبيت الأولي ومرة ​​واحدة على الأقل كل 12 شهرًا بعد ذلك. يجب على فني مرخص ومعتمد إجراء هذا الاختبار السنوي للتأكد من أن الأختام الداخلية والينابيع تعمل بشكل صحيح تحت الضغط.

ما الذي يسبب فشل مانع التدفق العكسي؟

ينبع الفشل عادةً من تراكم الحطام، أو تآكل الأختام المطاطية، أو النوابض الميكانيكية المتعبة. يمكن أن تستقر الرمال أو الصدأ أو قشور الأنابيب بسهولة بين أسطح الغلق الداخلية، مما يمنع الصمام من الإغلاق تمامًا. تعد الصيانة الدورية وتركيب مصافي المياه أمرًا بالغ الأهمية لإطالة عمر هذه المكونات الحساسة.
