600LB صمام كروي مزور مقابل مصبوب: فوائد لخطوط أنابيب الضغط العالي

تتطلب خطوط الأنابيب ذات الضغط العالي موثوقية مطلقة في كل نقطة اتصال. تعمل هذه الأنظمة في الفئة 600، وغالبًا ما تتعامل مع ضغوط تصل إلى 1480 رطل لكل بوصة مربعة في درجات الحرارة المحيطة. في هذه المستويات القصوى، تحتاج إلى التحكم في السوائل بدون تسامح. وتهدد حالات الفشل الكارثية بحدوث كوارث بيئية هائلة وتهدد سلامة الإنسان. يواجه المهندسون وفرق المشتريات معضلة مستمرة أثناء تخطيط المشروع. يجب عليهم الموازنة بين تكلفة الشراء الأولية المنخفضة للمنتجات المصبوبة والسلامة الهيكلية على المدى الطويل. إن اتخاذ الاختيار الخاطئ يعرض بسهولة شبكة خطوط الأنابيب بأكملها للخطر. سوف نقوم بإنشاء إطار عمل قائم على الأدلة للاختيار بين طرق التصنيع المصبوبة والمزورة. سوف تتعلم كيفية تقييم احتياجات البنية التحتية الحيوية بشكل فعال. سنركز بشكل صارم على تخفيف المخاطر، والامتثال للصناعة، والسلامة التشغيلية. يساعدك هذا الدليل على التنقل بين القرارات المعدنية المعقدة لمشروعك القادم.

الوجبات السريعة الرئيسية

• المسامية هي الخط الفاصل: تحمل الصمامات المصبوبة مخاطر كامنة تتمثل في المسامية الدقيقة وتجويفات الانكماش؛ تعمل الصمامات المطروقة على التخلص من هذه العناصر من خلال الضغط الحراري الميكانيكي.

• قوة إنتاجية يمكن التنبؤ بها: يوفر الصمام الكروي المشكل بوزن 600 رطل بنية حبيبية شديدة المحاذاة، مما يوفر مقاومة فائقة للتعب ضد نبض خط أنابيب الضغط العالي ومطرقة الماء.

• التقييس: بالنسبة لتطبيقات الضغط العالي ذات التجويف الكبير، فإن تحديد صمام مرتكز الدوران من الفئة 600 في جسم مزور يضمن التزامًا أكثر صرامة بمعايير API 6D.

الواقع الهندسي لظروف خطوط الأنابيب من الفئة 600

تدفع تقييمات ASME Class 600 الأنظمة الميكانيكية إلى حدودها المطلقة. تتعرض الصمامات لضغط هائل بشكل مستمر في ظل هذه الظروف. قد تظل العيوب الدقيقة كامنة في أنظمة الفئة 150 أو 300 ذات التصنيف الأقل. ومع ذلك، فإنها تصبح نقاط فشل نشطة عند تعرضها لـ 1,480 رطل لكل بوصة مربعة. لا يمكنك تحمل التشوهات الهيكلية عند إدارة الوسائط عالية الضغط المتقلبة. إن خطر تمزق حدود الضغط المفاجئ مرتفع للغاية.

يقدم نبض خطوط الأنابيب تحديًا هندسيًا هائلاً آخر للمشغلين. يوميًا يتحمل الصمام الكروي عالي الضغط التحميل الدوري من المعدات الأولية تولد المضخات الترددية والضواغط شديدة التحمل اهتزازات ميكانيكية شديدة بشكل مستمر. تتطلب هذه البيئة الديناميكية قوة تعب استثنائية من مادة جسمك. وبدون ذلك، سيؤدي الغلاف في نهاية المطاف إلى ظهور شقوق صغيرة خطيرة. مع مرور الوقت، تنتشر هذه الشقوق إلى الخارج وتسبب أعطالًا مفاجئة. .

يجب علينا أيضًا أن ننظر عن كثب إلى ميكانيكا المقاعد الداخلية. تفشل تصميمات الكرة العائمة بسرعة في ظل معدلات الضغط الشديدة هذه. تصبح غير فعالة وتعاني من تآكل المقعد بشكل لا رجعة فيه. يجبر ضغط الخط الكرة العائمة بقوة على المقعد السفلي. بدلاً من ذلك، يمتص يقوم بنقل الحمل الميكانيكي من خلال عمود مرتكز الدوران السفلي والساق العلوي. تعمل هذه الآلية الدقيقة على حماية المقاعد الناعمة من قوى السحق. فهو يجعل سلامة الغلاف الخارجي حاجزك النهائي ضد سيناريوهات الانفجار. صمام مرتكز الدوران من الفئة 600 ضغط الخط هذا مباشرة.

الغوص العميق في المعادن: الصب مقابل التزوير

يجب علينا أن نفهم عمليات التصنيع الأساسية لاتخاذ خيارات مستنيرة. تحدد طرق التصنيع البنية الجزيئية الداخلية لمعداتك. يحدد هذا الهيكل في النهاية كيفية استجابة المعدن للضغط.

دعونا نفحص خصائص الفولاذ المصبوب أولاً. تقوم المسابك بصب الفولاذ السائل المنصهر مباشرة في قوالب رملية مشكلة. هذه العملية لا يمكن التنبؤ بها بطبيعتها على المستوى المجهري. ويظل عرضة للفراغات الغازية والشوائب الرملية ومسامية الانكماش. عندما يبرد المعدن المنصهر، فإنه يتقلص بشكل غير متساو عبر سماكات مختلفة. للتحقق من السلامة الداخلية، يجب على الشركات المصنعة إجراء اختبارات إشعاعية واسعة النطاق (RT). يؤدي عبء الاختبار هذا إلى إبطاء جداول الإنتاج بشكل كبير. كما أنه يؤدي إلى رفض الأجزاء بشكل متكرر ومكلف.

يأخذ التزوير نهجًا مختلفًا جذريًا وأكثر تحكمًا. تقوم المنشآت بتشكيل الكتل الفولاذية الصلبة باستخدام الضغط الحراري والميكانيكي الشديد. إنهم يستخدمون مكابس هيدروليكية ضخمة لإجبار المعدن الساخن على القالب. يوفر هذا الضغط الحراري الميكانيكي مزايا هيكلية متميزة.

1. فهو يضغط المادة الخام بشكل كامل، ويغلق أي مسام دقيقة موجودة.

2. فهو يقوم بمحاذاة تدفق الحبوب المعدنية لتتناسب مع محيط المكون الدقيق.

3. فهو يزيل تماما الفراغات الداخلية الموجودة عادة في المسبوكات.

يتطلب الصمام الكروي الفولاذي المطروق معايير فحص مختلفة تمامًا. ويعتمد على اختبار الموجات فوق الصوتية (UT) بدلاً من الأشعة السينية المكلفة. طريقة UT هذه يمكن التنبؤ بها بدرجة كبيرة وأسرع في التنفيذ. ونادرا ما يكشف عن العيوب الداخلية المخفية لأن العملية نفسها تمنعها.

مقارنة معالجة المواد

الفوائد الملموسة للصمام الكروي المطروق سعة 600 رطل

تعمل محاذاة تدفق الحبوب بمثابة تغيير كبير في قواعد اللعبة الهيكلية. يوفر ما يصل إلى 20% تأثيرًا أعلى وقوة شد. وهذا ينطبق حتى على المسبوكات التي لها نفس التركيب الكيميائي. يتعامل الصمام الكروي المشكل بوزن 600 رطل مع طفرات الضغط المفاجئة بأمان. يمتص تأثيرات المطرقة المائية دون التسبب في كسور هشة. إنه يمتد بدلاً من أن يتحطم في ظل ظروف التحميل الزائد الشديدة.

يمثل توحيد سمك الجدار ميزة تشغيلية هائلة أخرى للمهندسين. توفر آلات الحدادة أبعادًا فيزيائية دقيقة وقابلة للتكرار بدرجة كبيرة في كل مرة. إنها تضمن مخرجات تصنيع متسقة عبر طلبات المشاريع الكبيرة. وهذا يزيل البقع الرقيقة الموضعية التي تصيب المسابك التقليدية. غالبًا ما تسبب تحولات قلب الجسم المصبوب نقاط الضعف الخطيرة هذه أثناء التبريد.

يجب علينا أيضًا أن نأخذ في الاعتبار الامتثال الصارم للصناعة وإمكانية تتبع المواد. يعمل الصمام المطروق API 6D على تبسيط وثائق مشروعك بشكل كبير. يوفر تقارير اختبار المواد واضحة وموثوقة (MTRs). فهو يضمن الامتثال دون انقطاع لتطبيقات الخدمة القاسية. تتطلب معايير مثل NACE MR0175 وISO 15156 هياكل داخلية نقية. يستهدف التكسير الناجم عن الهيدروجين (HIC) التشوهات الهيكلية بقوة. تمنع السلامة المزورة ذرات الهيدروجين من العثور على تجاويف مجهرية تتراكم بداخلها.

وأخيرا، فإننا ننظر إلى قدرات التصنيع الخالية من العيوب. ينتج الفولاذ المطروق تشطيبًا سطحيًا فائقًا بشكل طبيعي. إنه يعمل بشكل أفضل خلال مراحل المعالجة الآلية النهائية. يضمن هذا التشطيب الأصلي تفاوتات أكثر إحكامًا للأختام الداخلية الديناميكية. فهو يقلل بشكل كبير من مخاطر الانبعاثات الهاربة على مدى العمر التشغيلي. أنت تحافظ على ختم بيئي أكثر إحكامًا وأمانًا لعقود من الزمن.

إطار القرار: المخاطر مقابل نقاط التحول في التكلفة

لا تحتاج دائمًا إلى تزوير لكل اتصال خط أنابيب. يجب على المهندسين تطبيق إطار قرار منطقي لتحسين الميزانيات. نوصي بتحديد خيارات الصب لخطوط المرافق القياسية. إنها تعمل بشكل مثالي مع دوائر مياه التبريد منخفضة المخاطر. تعمل الخطوط الالتفافية الثانوية أيضًا بأمان باستخدام مواد الصب. تستوعب المسبوكات الأشكال الهندسية الضخمة والمخصصة بشكل جيد للغاية. عند تحديد مشاريع التجويف الكبيرة للغاية، تصبح تكاليف الحدادة باهظة هندسيًا. يجب عليك قبول الصب للأنظمة مقاس 36 بوصة أو أكبر.

ومع ذلك، فإنك تواجه مواقف يصبح فيها التزوير إلزاميًا تمامًا. يجب عليك التخلص من المتغيرات الهيكلية في البنية التحتية الحيوية بالكامل. ننصح بشدة باستخدام المواد المزورة للتطبيقات التالية:

• صمامات كتلة الخط الرئيسي، وعزل محطات الضاغط، وأنظمة مصائد الخنازير.

• بيئات الوسائط السامة أو المميتة أو شديدة الاشتعال. ويشمل ذلك الغاز الطبيعي عالي الضغط وخطوط الخام عالي الكبريت.

• التطبيقات التي تتطلب تنفيذ المشروع بسرعة ويمكن التنبؤ به.

غالبًا ما يتجاوز توفر الكتل المزورة فترات الانتظار الطويلة للقوالب المخصصة. فهو يساعد الشركات الهندسية على تجنب معدلات الرفض غير المتوقعة في تجربة الاقتراب من الموت. قد يؤدي فشل إجراء أشعة سينية واحدة على الجسم المصبوب إلى تأخير المشروعات لأسابيع. يضمن التزوير أن يظل جدول الإنتاج الخاص بك سليمًا.

اعتبارات المواصفات والتنفيذ

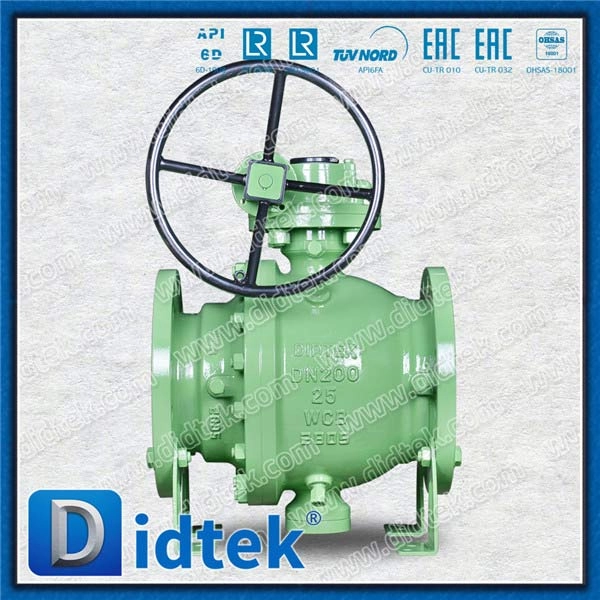

تولد عملية الضغط العالي قيمًا هائلة لعزم الدوران الداخلي حتمًا. يدفع الضغط التفاضلي الكرة بقوة على أسطح الجلوس في اتجاه مجرى النهر. يعد تحديد الصمام الكروي الدقيق للتروس الدودية أمرًا ضروريًا للغاية هنا. يمنع إصابة المشغل الشديدة أثناء التشغيل اليدوي في إعدادات الفئة 600. تصبح الرافعات الجذعية العارية مستحيلة ماديًا للتحول بأمان عند هذه الضغوط. تضمن وحدة التروس دورانًا سلسًا وتحكمًا عاليًا للساق. يمنع إجراءات الفتح السريع التي تسبب طرقًا مدمرًا للسوائل.

يتطلب بناء الجسم مراجعة دقيقة خلال مرحلة المواصفات. يجب عليك الاختيار بين بنيات التصميم المكونة من قطعتين وثلاث قطع. تسمح الأجسام المطروقة المكونة من ثلاث قطع بإجراءات صيانة مضمنة أسهل بكثير. إنها تدعم مهام المعالجة الداخلية الأكثر تعقيدًا أثناء التصنيع. يجب عليك أيضًا تقييم تكوينات الجسم الملحومة مقابل تكوينات الجسم المثبتة بمسامير. تعمل الأجسام المطروقة الملحومة بالكامل على القضاء على مسارات تسرب الحافة الجوية تمامًا. ويظل هذا ضروريًا في سيناريوهات خطوط الأنابيب المدفونة حيث يكون الوصول إلى الصيانة صفرًا.

تتطلب التوصيلات النهائية رقابة صارمة على المعادن من فريقك. يتطلب تحويل نهايات الصمامات المطروقة إلى تعدين خطوط الأنابيب مراجعة صارمة. أنت بحاجة إلى تقييم دقيق لجميع الاستعدادات نهاية اللحام. يجب أن تتطابق زوايا شطف الأنابيب مع أطراف الصمام بشكل مثالي. تضمن مطابقة الكربون المكافئ (CE) اللحامات الميدانية القوية والموثوقة. فهو يملي متطلبات المعالجة الحرارية قبل التسخين وبعد اللحام. يؤدي التغاضي عن هذه الخطوة إلى لحامات هشة وفشل خطي كارثي.

خاتمة

• تختفي مدخرات الشراء الأولية لجسم الزهر بسرعة. تؤدي حالات فشل الاختبار ومعدلات الرفض المرتفعة والمخاطر التشغيلية إلى محو تلك الهوامش في البيئات عالية الضغط.

• بالنسبة للبنية الأساسية للخط الرئيسي من الفئة 600، توفر الحلول الفولاذية المطروقة القياسية أمانًا لا مثيل له. أنها توفر السلامة الهيكلية التي يمكن التحقق منها والاستعداد الكامل للامتثال.

• إنها تضمن الموثوقية طويلة المدى التي تتطلبها معايير سلامة خطوط الأنابيب الحديثة.

• قم دائمًا بتفويض عمليات فحص UT الشاملة قبل بدء تركيب خطوط الأنابيب.

• قم بمواءمة اختيار المواد الخاصة بك بدقة مع متطلبات خدمة NACE الحامضة إن أمكن.

التعليمات

س: لماذا تقتصر الصمامات المطروقة عمومًا على نطاقات أحجام محددة؟

ج: يتطلب الحدادة مكابس هيدروليكية ضخمة. فوق أقطار معينة، عادة 24 بوصة أو أكثر، تصبح القيود المادية شديدة. تصل تكاليف الأدوات الخاصة بمكابس الحدادة العملاقة إلى مستويات باهظة. ولذلك، تظل الأجسام المصبوبة أو الملحومة بالألواح هي الخيار الوحيد المجدي اقتصاديًا لشبكات الأنابيب الضخمة.

س: هل يتطلب الصمام الكروي الفولاذي المطروق NDT مختلفًا عن الصمام المصبوب؟

ج: نعم، إنه كذلك. تعتمد المسبوكات بشكل كبير على اختبارات التصوير الشعاعي (الأشعة السينية) للعثور على العيوب الحجمية مثل الفراغات الداخلية. تستخدم المطروقات في المقام الأول اختبار الموجات فوق الصوتية (UT). يكتشف UT العيوب الخطية أو التصفيح الداخلي. تعمل عملية الحدادة بشكل طبيعي على إزالة الفراغات الحجمية، مما يجعل الأشعة السينية باهظة الثمن غير ضرورية إلى حد كبير.

س: هل يمكن للصمام المصبوب أن يلبي معايير API 6D لخطوط الأنابيب ذات الضغط العالي؟

ج: نعم، يمكن للصمامات المصبوبة الحصول على شهادة API 6D. ومع ذلك، فإنهم يواجهون متطلبات صارمة للفحص غير المدمر (NDE). غالبًا ما يؤدي اجتياز هذه الاختبارات الصارمة إلى ارتفاع معدلات الرفض وإعادة العمل في المسبك. يؤدي هذا إلى تأخيرات كبيرة في الجدول الزمني ومخاطر لا يمكن السيطرة عليها لمقاولي EPC.

س: كيف تؤثر فئة الضغط على اختيار مشغل الترس الدودي؟

ج: يزداد احتكاك المقعد بشكل كبير مع الضغط الداخلي. يتطلب صمام الفئة 600 عزمًا تشغيليًا أعلى بكثير من صمام الفئة 150 الذي له نفس الحجم تمامًا. لذلك، يصبح مشغل الترس الدودي إلزاميًا بشكل صارم. فهو يضمن فتحًا وإغلاقًا آمنًا ومحكمًا، مما يمنع حدوث آثار مطرقة مائية خطيرة.
