API 594 وAPI 602 فحص الصمامات: المعايير والاختيار

يمكن أن يؤدي فشل الصمامات غير المخطط له إلى إغلاق المصانع على نطاق واسع. كلفت هذه الأحداث الكارثية المنشآت الملايين من خسائر الإنتاج والغرامات البيئية. إن اختيار معيار التصنيع الخاطئ يهدد سلامة خطوط الأنابيب ويعطل العمليات اليومية. يجب على مديري المشتريات والمهندسين الميدانيين فهم الاختلافات الهندسية الصارمة بين مواصفات الصناعة لاتخاذ قرارات شراء مستنيرة.

ما هو صمام الاختيار API 594؟ فهم المعيار

يعد معيار معهد البترول الأمريكي 594 أحد المواصفات المعترف بها عالميًا والتي تحدد التصميم والمواد والأبعاد المباشرة ومتطلبات الاختبار لصمامات محددة غير رجعية. تم تصميم هذه الوحدات في المقام الأول لمنع التدفق العكسي مع تقليل البصمة المادية، وهي عنصر أساسي في شبكات الأنابيب الحديثة. على عكس تصميمات فحص التأرجح التقليدية التي تتطلب أجسامًا ثقيلة ممدودة، تتناسب متغيرات API 594 بشكل مضغوط بين حواف الأنابيب. يقلل هذا التكوين بشكل كبير من الوزن الهيكلي ومساحة التثبيت المطلوبة.

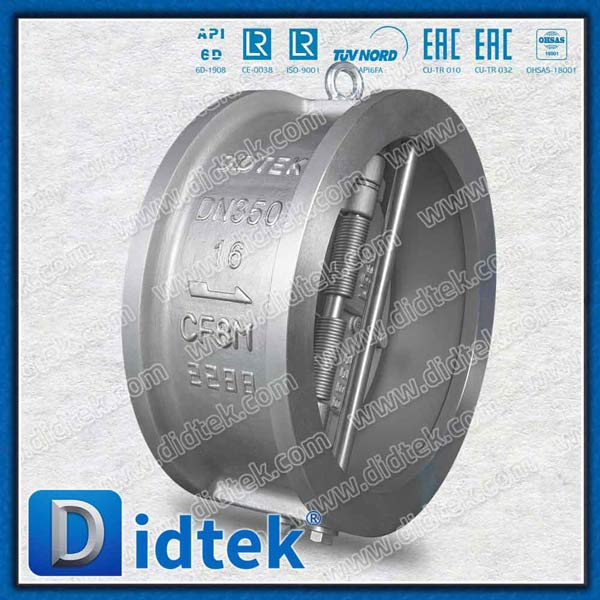

صعود تصميم اللوحة المزدوجة

من بين التكوينات المختلفة التي يغطيها هذا المعيار، أصبح تصور طاقم صيانة معلقًا على سقالات على ارتفاع خمسين قدمًا فوق أرضية المصفاة. إن مناورة فحص التأرجح التقليدي الضخم في تلك البيئة يمثل كابوسًا لوجستيًا. في المقابل، يستخدم تصميم اللوحة المزدوجة على شكل رقاقة قرصين نصف دائريين محملين بنابض. تطوى هذه الصفائح معًا أثناء التدفق الأمامي وتغلق عند انخفاض سرعة السائل. صمام عدم الرجوع ذو اللوحة المزدوجة API 594 هو الخيار السائد في المنشآت الصناعية المعاصرة.

تمتد الفوائد إلى ما هو أبعد من مجرد تقليل الوزن. على وجه التحديد، يوفر هذا التكوين انخفاضًا أقل في الضغط بشكل كبير ويظهر خصائص حاسمة غير قابلة للصدم. وهذا يحمي المضخات في اتجاه مجرى النهر من الصدمات الهيدروليكية. للامتثال للوائح البيئية الصارمة، تحدد المنشآت الحديثة في كثير من الأحيان تصميمات الفولاذ المطروق F2 بدون احتجاز أو تصميمات الفولاذ المصبوب SS CF8M. تعمل هذه التصميمات غير القابلة للاحتجاز على إزالة الثقوب الخارجية في جسم الصمام، مما يؤدي تمامًا إلى إزالة مسارات التسرب الجوي المحتملة.

المكونات الأساسية والميكانيكا

تم تحسين تشريح هذا الصمام من أجل الاستجابة السريعة والموثوقة. تشتمل المكونات الأساسية على جسم أسطواني، وألواح مزدوجة، ودبوس مفصلي مركزي، ودبوس توقف لمنع الحركة الزائدة، وزنبركات الالتواء عالية الشد. ومع تباطؤ التدفق الأمامي، يبدأ شد الزنبرك في الإغلاق قبل أن يتمكن السائل من الانعكاس تمامًا. تعتبر هذه الآلية الاستباقية فعالة بشكل استثنائي في تخفيف المطرقة المائية. المطرقة المائية عبارة عن موجة صدمات هيدروليكية مدمرة قادرة على تمزق وصلات الأنابيب وإتلاف الأجهزة الحساسة.

استكشاف معيار API 602 لفحص الصمامات

في حين أن المعيار السابق يعالج الأحجام الواسعة وتصميمات الرقاقات، فإن API 602 يخدم مجالًا هندسيًا مختلفًا تمامًا. إنها المواصفات النهائية للصمامات المدمجة شديدة التحمل، ويتم تطبيقها بشكل صارم على أنظمة الأنابيب صغيرة التجويف. عادةً، يشمل ذلك حجم الأنبوب الاسمي 4 وأصغر.

خصائص التصميم والقوة المزورة

إذا مررت عبر أي منطقة حقن كيميائي كثيفة، فسوف تكتشف بلا شك هذه الوحدات القوية التي تحرس الخطوط الالتفافية. التحمل يتميز صمام عدم الرجوع API 602 ببنيته الفولاذية شديدة تقوم عملية الحدادة بتشكيل المعدن تحت قوى ضغط موضعية شديدة. يؤدي هذا إلى محاذاة بنية الحبوب والقضاء على الفراغات الداخلية أو المسامية التي توجد غالبًا في بدائل المصبوب. وبالتالي، فإن المواد مثل ASTM A105 أو F316 تتميز بقوة شد استثنائية، مما يجعلها مرنة للغاية ضد التعب الحراري والصدمات الميكانيكية. .

وبموجب هذا المعيار، تنقسم الصمامات بشكل عام إلى ثلاث فئات وظيفية. تستخدم أنواع المكبس آلية انزلاقية ممتازة لتخفيف نبضات التدفق الشديدة. تتميز أنواع الكرات بعنصر كروي فعال للغاية بالنسبة للسوائل عالية اللزوجة. أخيرًا، تستخدم الأنواع المتأرجحة قرصًا تقليديًا، مناسبًا للخطوط منخفضة السرعة حيث يكون تقليل انخفاض الضغط هو الاهتمام الأساسي.

اتجاهات الصناعة: التحول نحو المطروقات عالية السبائك

ويكشف تحليل التحولات الأخيرة في قطاعي البتروكيماويات والقطاعات البحرية عن اتجاه صناعي واضح نحو تحديد مواد عالية السبائك للبنية التحتية الصغيرة. مع دخول استخراج النفط والغاز إلى بيئات أعمق وأكثر سخونة وأكثر تآكلًا، يتم استبدال الفولاذ الكربوني القياسي بشكل متكرر. تتطلب حقول كبريتيد الهيدروجين العالية حدودًا لا يمكن اختراقها. يعتمد مقاولو المشتريات الهندسية بشكل متزايد على معيار API 602 الصارم لضمان تصنيع السبائك الغريبة مثل الفولاذ المقاوم للصدأ المزدوج وInconel بشكل لا تشوبه شائبة. هذا الاتجاه مدفوع بشكل كبير بالمبادرات العالمية لتحقيق صفر انبعاثات هاربة في تطبيقات الوسائط القاتلة.

API 594 مقابل API 602: شرح الاختلافات الأساسية

ولمساعدة مديري المشاريع وفرق المشتريات في تقييم هذين الخيارين، يعد فهم الاختلافات الهندسية الأساسية بينهما أمرًا حيويًا. نادرا ما يأتي القرار حسب التفضيل. تمليها بدقة معلمات النظام.

نطاق الحجم والبصمة المكانية

الفرق الأكثر إلحاحا هو الحجم. تم تصميم API 594 لتحقيق إنتاجية هائلة، وتغطي مجموعة واسعة من الأحجام التي تمتد إلى ما هو أبعد من الأنابيب القياسية. على العكس من ذلك، API 602 مخصص حصريًا للشبكات ذات التجويف الصغير. إذا كان المشروع يتطلب خط أنابيب بقطر كبير، فإن معيار الرقاقة هو الاختيار التلقائي.

مواد التصنيع: المصبوب مقابل المزورة

ونظرًا لأن تصنيع مكونات كبيرة جدًا أمر باهظ التكلفة ومعقد تقنيًا، فإن الصمامات ذات القطر الكبير تستخدم عادةً الفولاذ المصبوب. ومع ذلك، فإن ظروف الضغط العالي المتأصلة في الأنابيب ذات التجويف الصغير تتطلب الكثافة الهيكلية التي لا يمكن أن يحققها إلا الفولاذ المطروق. على الرغم من وجود صمامات API 594 المزورة لتطبيقات محددة للخدمة الشديدة، إلا أن الصب يظل طريقة التصنيع الأساسية للأحجام الأكبر.

التثبيت والأبعاد وجها لوجه

تم تصميم صمامات الرقاقة ببراعة لتنزلق بدقة بين حواف الأنابيب الموجودة، مما يتطلب الحد الأدنى من الدعم الهيكلي. الصمامات المطروقة ذات التجويف الصغير، على الرغم من حجمها الإجمالي الصغير، غالبًا ما تتميز بـ NPT الملولبة، أو لحام المقبس، أو نهايات ذات حواف متكاملة. بالنسبة لحجم الأنابيب الاسمي، فإنها تمتلك أبعادًا أطول وجهًا لوجه لاستيعاب الأغطية الثقيلة المثبتة بمسامير أو الملحومة.

تقييمات ضغط فك التشفير: من الفئة 600 إلى الفئة 2500

ويجب أن يلتزم كلا المعيارين بمعايير ASME B16.34، التي تحدد تصنيفات صارمة لدرجة حرارة الضغط بناءً على مواد البناء. يعد اختيار فئة الضغط الصحيحة بمثابة تفويض أمان غير قابل للتفاوض ويؤثر بشكل مباشر على سلامة المصنع.

تطبيقات للضغوط المتوسطة إلى العالية

يشير تعيين الفئة 600 إلى الحد الأقصى لضغط العمل المسموح به. في درجات الحرارة المحيطة، يمكن لصمام فحص الفولاذ الكربوني فئة 600 أن يتحمل عادةً ضغوطًا تصل إلى 1480 رطل لكل بوصة مربعة تقريبًا. تعمل هذه الوحدات بمثابة قوة عمل لقطاعات المصب والمصب. ستجدها في كثير من الأحيان مثبتة في أنظمة تغذية الغلايات، ومرافق معالجة الزيت ذات الضغط المتوسط، وخطوط النقل المتوسطة. إنها توفر التوازن الأمثل لسمك الجدار وفعالية التكلفة.

البيئات القاسية والخدمة الشديدة

علاوة على ذلك، عندما تتجاوز المعلمات التشغيلية الحدود المعدنية، يصبح تم تصنيفها للتعامل مع الضغوط المتطايرة التي تقترب من 6170 رطل لكل بوصة مربعة في درجات الحرارة المحيطة، وتتميز هذه الوحدات بجدران سميكة بشكل استثنائي. إنها تستخدم مسامير شديدة التحمل ومواد جلوس متخصصة مصممة لمقاومة التشوه الشديد. ولا غنى عنها على المنصات البحرية، وفي أنظمة حقن البخار عالي الضغط، وداخل وحدات معالجة المواد الكيميائية شديدة الخدمة حيث قد يؤدي الإنتاج الهيكلي إلى انفجارات كارثية. صمام عدم الرجوع فئة 2500 إلزاميًا.

دليل الاختيار: كيفية الاختيار بين المعايير

يعد اختيار صمام عدم الرجوع الصحيح قرارًا هندسيًا صارمًا يعتمد على ديناميكيات الموائع والتوافر المكاني وبروتوكولات السلامة. يجب على المهندسين الميدانيين اتباع نهج منظم لضمان الأداء الأمثل.

تقييم حجم خط الأنابيب وحدود المساحة

المرشح الأساسي هو حجم الأنبوب الاسمي. كقاعدة عامة هندسية، بالنسبة لخطوط الأنابيب الأكبر من حجم الأنبوب الاسمي 4، يكون تصميم الرقاقة هو المعيار الافتراضي. بالإضافة إلى ذلك، إذا كانت منطقة التثبيت بها قيود مكانية شديدة مثل غرفة المضخة المزدحمة، فإن البعد المدمج وجهًا لوجه يكون مفيدًا للغاية. بالنسبة للخطوط ذات حجم الأنبوب الاسمي 2 أو أصغر، فمن المؤكد تقريبًا أن معيار التجويف الصغير المزور مطلوب.

تقييم وسائل الإعلام، والضغط، ودرجة الحرارة

تتطلب السوائل شديدة التآكل أو المركبات العضوية المتطايرة أو الضغوط الشديدة وجود جسم كثيف غير مسامي للصمام المطروق. يمنع هذا الهيكل تغلغل الوسائط الداخلية ويقاوم زحف درجات الحرارة العالية. تحدد طبيعة السائل بشكل مباشر تصنيف المواد ومعايير البناء المطلوبة.

تحليل خصائص التدفق وانخفاض الضغط

يجب على المهندسين أن يحسبوا بعناية قطرات الضغط المقبولة عبر نظام الأنابيب. تعمل اللوحات المزدوجة المصممة بشكل ديناميكي هوائي على تقليل مقاومة التدفق، مما يقلل بشكل كبير من استهلاك طاقة المضخة بمرور الوقت. بالإضافة إلى ذلك، إذا كان النظام عرضة لانعكاسات التدفق السريع أسفل المضخات الترددية، فإن الإغلاق بمساعدة الزنبرك يكون متفوقًا إلى حد كبير في إيقاف موجات الصدمة الهيدروليكية قبل أن تتشكل بالكامل.

أهمية مراقبة الجودة والشهادات في مشاريع EPC

يمكن أن يؤدي شراء الأجهزة التي تفشل أثناء التشغيل إلى تأخير المشروع بملايين الدولارات، وغرامات بيئية، ومخاطر شديدة على السلامة. ولذلك، فإن مراقبة الجودة التي تم التحقق منها أمر بالغ الأهمية لمقاولي المشتريات الهندسية والبناء.

تلبية المعايير العالمية والأهداف البيئية

أحد الاتجاهات البارزة في الصناعة هو الدفع القوي نحو الامتثال البيئي والاجتماعي والحوكمة. تتطلب المشاريع الحديثة صفر انبعاثات هاربة. ونتيجة لذلك، يحدد المهندسون بشكل متزايد تصميمات غير قابلة للاحتجاز تمنع تمامًا اختراقات الجسم الخارجية. يجب أن تخضع المنتجات لاختبارات تكميلية صارمة مثل API 598 للتأكد من سلامة الغلاف وقدرة الجلوس في ظل ارتفاع الضغط الهيدروستاتيكي والهوائي الشديد.

التحقق من بيانات اعتماد الشركة المصنعة

يعد الحصول على مصادر من الشركات المصنعة ذات السمعة الطيبة والتي تم فحصها بدقة أمرًا بالغ الأهمية. يجب أن تبحث فرق المشتريات عن شهادة ISO 9001، والامتثال لـ CE PED للأسواق الأوروبية، وشعار API الرسمي. تضمن مراجعة شهادات تصنيع الصمامات التي تم التحقق منها أن المنتج الذي تم تسليمه يلتزم بشكل صارم بالتركيبة المعدنية المطلوبة، والتفاوتات الدقيقة في التصنيع، وبروتوكولات الاختبار الموثقة.

الصيانة واستكشاف الأخطاء وإصلاحها والتكلفة الإجمالية للملكية

لا يمثل سعر الشراء الأولي سوى جزء صغير من التكلفة الإجمالية لملكية الصمام. تؤثر متطلبات الصيانة طويلة المدى واستبدال الأجزاء ووقت التوقف المحتمل بشكل كبير على الميزانيات التشغيلية.

الحفاظ على تصميمات الرقاقات والألواح المزدوجة

هذه الوحدات بشكل عام منخفضة الصيانة بسبب الهيكل الداخلي المبسط الذي يفتقر إلى الأجزاء المتحركة الخارجية. ومع ذلك، يجب على فرق الصيانة مراقبة نوابض الالتواء الداخلية بشكل مستمر بحثًا عن التعب، خاصة في التدفقات شديدة الاضطراب حيث تحدث رفرفة الصفائح. الينابيع المتدهورة تؤخر الإغلاق، مما يعيد ظهور خطر المطرقة المائية. يؤدي استخدام التكوينات غير القابلة للاحتجاز إلى خفض التكلفة الإجمالية للملكية بشكل كبير عن طريق التخلص من الحاجة إلى استبدال سدادات أو حشوات الختم الخارجية بشكل دوري.

صيانة الصمامات المطروقة ذات التجويف الصغير

تدور الصيانة الروتينية للوحدات المزورة ذات التجويف الصغير عادةً حول مفصل غطاء المحرك وتآكل المقعد الداخلي. في التطبيقات ذات درجات الحرارة المرتفعة، قد تتعرض أسطح الجلوس للتآكل بمرور الوقت. بالنسبة لأنواع غطاء المحرك المثبت بمسامير، يؤدي التدوير الحراري إلى استرخاء الحشية، مما يتطلب إعادة تدوير البراغي بشكل مجدول أثناء عمليات إعادة تدوير المصنع. في أنظمة السوائل القاتلة، يختار المهندسون في كثير من الأحيان أشكالًا مختلفة من غطاء المحرك الملحوم. على الرغم من أنها غير قابلة للإصلاح في الخط، إلا أنها تضمن عدم حدوث أي تسرب على مدار عمرها الافتراضي، مما يقلل بشكل كبير من تكاليف الصيانة في البيئات الخطرة.

خاتمة

يتطلب شراء الصمامات الصناعية المناسبة فهمًا عميقًا للمتطلبات التشغيلية في الخطوط الأمامية. يعتبر معيار API 594 هو المعيار الأعلى لخطوط الأنابيب ذات القطر الكبير، حيث يوفر إمكانات لا مثيل لها لتوفير المساحة، ووزنًا منخفضًا، ومنعًا فائقًا للطرق المائي من خلال تصميم اللوحة المزدوجة المحملة بنابض. وفي المقابل، يوفر معيار API 602 السلامة الهيكلية القوية اللازمة لاحتواء الضغوط العالية والوسائط الخطرة بأمان في أنظمة الأنابيب الصغيرة التجويف. ومن خلال التقييم الدقيق لفئات الضغط وديناميكيات الموائع والقيود المكانية، يمكن للمهندسين ضمان سلامة خطوط الأنابيب على المدى الطويل وكفاءة المصنع المثلى.

الأسئلة الشائعة الأسئلة المتداولة

ما الفرق بين صمامات الفحص API 594 وAPI 6D؟

يركز API 594 في المقام الأول على التصميم والأبعاد وتقييمات درجة حرارة الضغط للصمامات الرقاقة والعروة والحواف المستخدمة بشكل عام في المصافي والمصانع الكيميائية. ويرتبط بشكل كبير بتصميمات اللوحة المزدوجة الموفرة للمساحة. API 6D، من ناحية أخرى، هي المواصفات المصممة خصيصًا لخطوط أنابيب نقل النفط والغاز لمسافات طويلة. غالبًا ما تتطلب صمامات API 6D تصميمًا كامل التجويف للسماح بعمليات التنظيف والفحص لخطوط الأنابيب. لا يتم عادةً تغطية متطلبات التخليص المحددة هذه بواسطة API 594.

هل يمكن تركيب صمام فحص مزدوج اللوحة عموديًا؟

نعم، يمكن تركيبها في خطوط الأنابيب العمودية، لكن اتجاه التدفق يعد عاملاً هندسيًا بالغ الأهمية. يعد التثبيت في خطوط عمودية مع تدفق تصاعدي أمرًا قياسيًا وفعالًا للغاية. ومع ذلك، إذا كان الخط العمودي يتميز بالتدفق نحو الأسفل، فستكون هناك حاجة إلى تعديلات خاصة. يجب على الشركة المصنعة استخدام نوابض أثقل ومعايرتها خصيصًا لضمان إمكانية إغلاق الألواح بشكل آمن ضد قوة الجاذبية ووزن السائل.

ماذا يعني الاحتجاز في تصميم الصمام؟

في التكوينات القياسية، يتم إدخال دبوس المفصلة ودبوس التوقف من خلال فتحات تم حفرها بالكامل من خلال جسم الصمام، والتي يتم بعد ذلك إغلاقها بسدادات ملولبة. ويعني التصميم الذي لا يحتوي على احتجاز أنه لا توجد ثقوب محفورة عبر حدود الضغط الخارجية. يتم تأمين المسامير الداخلية باستخدام حامل داخلي أو حلقة احتجاز. يعد هذا التصميم أمرًا بالغ الأهمية للتطبيقات السامة أو عالية الضغط لأنه يزيل تمامًا مسار التسرب المحتمل إلى الغلاف الجوي، وبالتالي يمنع الانبعاثات الهاربة.

هل صمام الفحص من الفئة 2500 مزور دائمًا؟

في أحجام الأنابيب الاسمية الأصغر التي يحكمها API 602، يتم تصنيعها بشكل حصري تقريبًا من الفولاذ المطروق لضمان الكثافة والقوة المطلوبة للتعامل مع الضغوط القصوى. ومع ذلك، في الأحجام الأكبر التي يحكمها API 594، يمكن تصنيع صمامات الفئة 2500 من الفولاذ المصبوب. طالما أن عملية الصب يتم التحكم فيها بشكل صارم وأن سمك الجدار وتصنيف المواد والاختبارات غير المدمرة تلبي المتطلبات الصارمة لـ ASME B16.34، فإن الصمامات المصبوبة قادرة تمامًا على التعامل بأمان مع الضغوط القصوى.

ما هو المعيار الأفضل لمنع المطرقة المائية؟

يعد تصميم اللوحة المزدوجة بموجب API 594 متفوقًا بطبيعته في منع المطرقة المائية مقارنة بفحوصات التأرجح القياسية. تحدث المطرقة المائية عندما يؤدي التدفق العكسي إلى إغلاق القرص، مما يؤدي إلى حدوث موجة صادمة مدمرة. نظرًا لأن تصميم اللوحة المزدوجة يستخدم نوابض التواء قوية، فإن الألواح تضطر إلى إغلاق انخفاض سرعة التدفق الأمامي الفوري إلى الصفر. يضمن هذا الإغلاق بمساعدة الزنبرك إغلاق الخط تمامًا قبل حدوث أي تدفق عكسي، وبالتالي تخفيف الظروف التي تسبب الصدمة الهيدروليكية.

هل يمكن استخدام صمامات API 594 وAPI 602 بالتبادل؟

لا، فهي تخدم أغراضًا هندسية مختلفة تمامًا. تم تصميم API 594 لخطوط الأنابيب الأكبر حجمًا حيث يكون توفير المساحة ومنع المطرقة المائية من الأولويات. API 602 مخصص فقط لأنظمة الأنابيب ذات التجويف الصغير التي تتطلب جدرانًا سميكة مطروقة لتحمل الضغط الشديد والصدمات الحرارية. قد يؤدي تبادلها إلى استحالة التثبيت بسبب عدم تطابق الحجم أو الفشل الهيكلي الكارثي.

ما هي متطلبات الاختبار لصمامات الفحص API 594 وAPI 602؟

يتطلب كلا المعيارين اختبارات صارمة لضمان السلامة التشغيلية. يتبع المصنعون عادةً معيار الاختبار API 598، الذي يفرض اختبارات الغلاف الهيدروستاتيكي عالي الضغط للتحقق من سلامة الجسم واختبارات المقعد الهوائي منخفض الضغط لضمان عدم التسرب. قد تخضع الصمامات المخصصة للخدمة الشديدة أيضًا لاختبارات غير مدمرة إضافية مثل التصوير الشعاعي أو فحص اختراق الصبغة للتأكد من عدم وجود عيوب معدنية مجهرية.
