API 6D DIB-1 DIB-2 صمام الكرة: كيفية اختيار النفط والغاز

يتطلب تحديد صمامات عزل خطوط الأنابيب تحقيق التوازن بين متطلبات السلامة الصارمة والواقع التشغيلي لإدارة ضغط التجويف. يجب عليك التحكم بدقة في سوائل الضغط العالي لحماية الموظفين والبنية التحتية. تعتمد موثوقية النظام بشكل كبير على اختيار تكوينات الجلوس الصحيحة لظروف الأنابيب الخاصة بك. يؤدي سوء فهم الاختلافات الهيكلية الدقيقة بين تكوينات DIB-1 وDIB-2 في كثير من الأحيان إلى الإفراط في المواصفات، أو الارتباط الحراري، أو فشل المقعد الحرج في ظل سيناريوهات الضغط العالي. غالبًا ما يخطئ المهندسون في ضبط ميكانيكا الجلوس مع مخاطر التمدد الحراري للسوائل. وهذا الارتباك يعرض سلامة النظام والامتثال التنظيمي للخطر. نحن نقدم تحليلًا فنيًا لكيفية تقييم وسط خط الأنابيب، واتجاه التدفق، ومتطلبات تخفيف الضغط. سوف تتعلم كيفية تقييم المعلمات الحرارية بدقة وتعيينها مباشرة إلى هياكل الصمامات المادية. سيساعدك هذا الدليل على اختيار الصمام الكروي DIB-1 DIB-2 الصحيح لتطبيقك المحدد. تابع القراءة لإتقان هذه الفروق المهمة بين صمامات النفط والغاز.

الوجبات السريعة الرئيسية

• DIB-1 (ثنائي الاتجاه): يستخدم مقعدين بتأثير المكبس المزدوج (DPE). يوفر عزلًا مزدوجًا حقيقيًا من كلا الاتجاهين ولكنه يحبس ضغط التجويف بطبيعته، مما يتطلب نظامًا خارجيًا لتخفيف الضغط للوسائط السائلة.

• DIB-2 (أحادي الاتجاه): يستخدم مقعدًا واحدًا بتأثير المكبس الفردي (SPE) ومقعد DPE واحدًا. يوفر عزلًا مزدوجًا في اتجاه واحد مع السماح بتخفيف ضغط التجويف الداخلي تلقائيًا باتجاه خط الأنابيب العلوي.

• محرك القرار: يعتمد الاختيار تمامًا على ما إذا كان وسط العملية يخضع للتمدد الحراري وما إذا كان التدفق أحادي الاتجاه تمامًا أو ثنائي الاتجاه.

إنشاء خط الأساس: DBB مقابل ميكانيكا صمامات النزيف ذات العزل المزدوج

غالبًا ما تخلط فرق المشتريات بين أنظمة Double Block and Bleed (DBB) وهندسة العزلة المزدوجة وBleed (DIB). إنهم يستخدمون المصطلحات عن طريق الخطأ بالتبادل في أوامر الشراء والمواصفات الفنية. يحددها API 6D بشكل واضح بناءً على إمكانيات الجلوس بدلاً من الأهداف التشغيلية العامة. يفصل المعيار بوضوح بين هاتين الفئتين لمنع التطبيقات الخاطئة الخطيرة في هذا المجال. يعد فهم خط الأساس التأسيسي هذا أمرًا بالغ الأهمية لعمليات خطوط الأنابيب الآمنة.

تستخدم صمامات DBB القياسية مقعدين بتأثير المكبس الفردي (SPE). أنها تمنع الضغط من كلا الطرفين في وقت واحد. ومع ذلك، لا يمكنها توفير عزل مزدوج عن مصدر ضغط واحد في حالة فشل المقعد العلوي. إذا تجاوز ضغط الخط الختم الأولي للمنبع، يدخل السائل إلى تجويف الجسم. سيقوم مقعد SPE في اتجاه مجرى النهر بتهوية ضغط التجويف الزائد بشكل طبيعي في اتجاه مجرى النهر. آلية التنفيس هذه تعني أنك تفقد العزلة الكاملة. لا يمكنك الاعتماد على صمام DBB القياسي للصيانة النهائية إذا ظل جانب واحد فقط من خط الأنابيب مضغوطًا.

على العكس من ذلك، يوفر صمام النزف ذو العزل المزدوج ختمًا زائدًا ضد الضغط القادم من اتجاه واحد. يثبت هذا التكرار الميكانيكي أنه حاسم للغاية لمهام العزل المتعددة الحاسمة. أنت في حاجة إليها لإجراءات معايرة أجهزة القياس الحساسة. فهو يضمن الوصول الآمن للصيانة دون إجبارك على إغلاق شبكة خطوط الأنابيب بالكامل. إذا تعطل المقعد الأساسي أو تسرب، فسيتم تعشيق المقعد الثانوي على الفور. إنه يحافظ على الضغط بأمان داخل جسم الصمام. وهذا يضمن بقاء أطقم الصيانة محمية بشكل كامل أثناء تدخلات خطوط الأنابيب المحلية.

الفئات الهيكلية: DIB-1 مقابل DIB-2 وتكوينات المقاعد

يتطلب تحديد بنية صمام المقعد SPE DPE النظر عن كثب إلى ميكانيكا الختم الداخلي. يكمن الاختلاف الأساسي بالكامل في تأثير المكبس لحلقات المقعد. نقوم بتصنيف هذه الصمامات من خلال تحليل كيفية تفاعل مقاعدها مع تراكم ضغط التجويف. يجب أن تفهم كيف يعمل الضغط التفاضلي على هندسة المقعد لدفعه نحو الكرة أو بعيدًا عنها.

خذ بعين الاعتبار تكوين DIB-1. ويستخدم إعداد DPE بواسطة DPE.

• الآلية: تم تصميم كلا المقعدين ليتم دفعهما ضد الكرة عن طريق ضغط الخط وضغط التجويف. تستخدم هندسة المقعد الضغط من كلا الجانبين للحفاظ على الختم المحكم باستمرار. توفر النوابض التحميل الأولي، بينما يوفر ضغط السائل قوة الختم الرئيسية.

• النتيجة: يمكنك تحقيق التكرار الميكانيكي الحقيقي من أي اتجاه. إن عكس التدفق لا يؤثر على قدرة العزل المزدوج. يقوم الصمام بمنع التدفق بشكل فعال بغض النظر عن اتجاه المنبع.

• القيد: ليس للسوائل المحتبسة في تجويف الجسم طريق داخلي للهروب. تعمل مقاعد DPE على منع الضغط من الخروج من التجويف المركزي. وهذا يخلق مخاطر شديدة للضغط الزائد إذا تمدد السائل المحصور بسبب تغيرات درجة الحرارة المحيطة.

بعد ذلك، قم بتقييم تكوين DIB-2. وهو يعتمد على SPE الهجين من خلال إعداد DPE.

• الآلية: يعمل المقعد العلوي كمكون SPE. يتم دفعها بعيدًا عن الكرة إذا تجاوز ضغط التجويف الداخلي ضغط الخط. وعلى العكس من ذلك، يعمل المقعد السفلي كمكون DPE. يحافظ على الختم بإحكام على الكرة بغض النظر عن ارتفاع ضغط التجويف.

• النتيجة: يوفر عزلًا مزدوجًا قويًا في اتجاه التدفق الأساسي. في نفس الوقت، يعمل كصمام أوتوماتيكي ذاتي التفريغ. ينزف ضغط التجويف الزائد مرة أخرى إلى خط المنبع بأمان دون الحاجة إلى أجهزة تنفيس خارجية.

يجب عليك تعيين هذه الحقائق الميكانيكية مباشرة لظروف خطوط الأنابيب المحددة الخاصة بك. لا تحدد تكوين DIB-1 لمجرد أنه يبدو أكثر قوة على الورق. فهو يقدم تحديات مميزة لإدارة التجويف يجب عليك معالجتها.

أبعاد التقييم الأساسية لخطوط أنابيب النفط والغاز

إن اختيار التكوين الصحيح للصمام يذهب إلى ما هو أبعد من مطابقة فئات الضغط الأساسية. يجب عليك إجراء تقييم منهجي لحالة السوائل واتجاه التدفق وقواعد الامتثال لسلامة الصيانة التي تحكم منشأتك.

دعونا نتفحص حالة السوائل ومخاطر التمدد الحراري أولاً. تظل الوسائط السائلة مثل النفط الخام وسوائل الغاز الطبيعي والمياه عرضة بدرجة كبيرة للتمدد الحراري. عندما ترتفع درجات الحرارة المحيطة، تتوسع السوائل المحتبسة بسرعة داخل جسم الصمام. يتطلب تكوين DIB-1 صمام تخفيف الضغط الخارجي (PRV) لهذه الخدمات. وإلا فإن السائل المتوسع سوف يشوه المقاعد بشكل دائم أو يمزق جسم الصمام. يُفضل DIB-2 بشكل عام لخطوط الأنابيب السائلة. إنه يسمح بإغاثة داخلية آمنة في خط المنبع بشكل طبيعي. تتصرف وسائط الغاز بشكل مختلف. يعمل الغاز الطبيعي والنيتروجين كسوائل شديدة الانضغاط. أنها تشكل خطر التمدد الحراري أقل بكثير في الأماكن الضيقة. تستوعب السوائل القابلة للضغط تغيرات الحجم بأمان. هذه الخاصية تجعل من DIB-1 خيارًا قابلاً للتطبيق للغاية لأنظمة الغاز حيث يتم فرض العزل المزدوج المطلق ثنائي الاتجاه من خلال بروتوكولات سلامة الموقع.

تحدد اتجاه التدفق اتجاه مقعدك بالكامل. تتطلب خطوط الأنابيب ثنائية الاتجاه بشكل صارم إعدادات DIB-1. يجب أن يوفر كلا الطرفين عزلًا مزدوجًا موثوقًا به بغض النظر عن طريقة تدفق المنتج. خطوط التدفق المخصصة لها متطلبات مختلفة. بالنسبة للتدفق أحادي الاتجاه تمامًا، يمثل DIB-2 الخيار الأمثل. تقوم بتثبيته مع توجيه مقعد SPE مباشرة نحو الجانب العلوي عالي الضغط. يدير هذا الإعداد عملية تخفيف التجويف بشكل طبيعي وآمن.

تقييم متطلبات العزل للصيانة النهائية بعناية. تتطلب المعدات مثل مصائد الخنازير وألواح القياس بروتوكولات عزل صارمة. تضمن تكوينات DIB أقصى قدر من الأمان أثناء نوافذ الصيانة. إذا تسرب المقعد الأساسي أثناء العمليات، فإن المقعد الثانوي يحتفظ بالضغط. يحمي هذا الحاجز الثانوي بشكل فعال الموظفين الذين يعملون في أقسام المصب منخفضة الضغط.

ملف تعريف مخاطر التمدد الحراري

قم بمراجعة خصائص السوائل هذه بعناية قبل الانتهاء من المواصفات الفنية الخاصة بك. إن مطابقة التكوين مع حالة السوائل يمنع وقوع الكوارث التشغيلية.

حقائق التنفيذ: إدارة المخاطر والنزاهة الهيكلية

يكشف التنفيذ الميداني عن العواقب الواقعية للخيارات الهندسية النظرية. يجب عليك إدارة الضغط الزائد للتجويف والأحمال الهيكلية بشكل استباقي للحفاظ على سلامة النظام على مدار عقود من الخدمة.

يمثل مصيدة الضغط الزائد التجويف خطرًا شديدًا على السلامة في خطوط السوائل. يعد تنفيذ DIB-1 بدون صمام تخفيف التجويف الخارجي ذي الحجم المناسب والمزود بالأنابيب أمرًا خطيرًا. سوف تتوسع الوسائط السائلة المحاصرة داخل تجويف DIB-1 بسبب الإشعاع الشمسي أو حرارة العملية القريبة. هذا التمدد الحراري يخلق قوى هيدروستاتيكية داخلية هائلة. هذه القوى غير المنضبطة يمكن أن تسبب تمزقًا سريعًا في الجسم. وبدلاً من ذلك، يمكنهم تثبيت الكرة بالكامل على المقاعد الناعمة. هذا الارتباط الحراري يجعل تشغيل المحرك مستحيلاً. تفقد السيطرة الكاملة على نقطة العزل عند حدوث الارتباط الحراري.

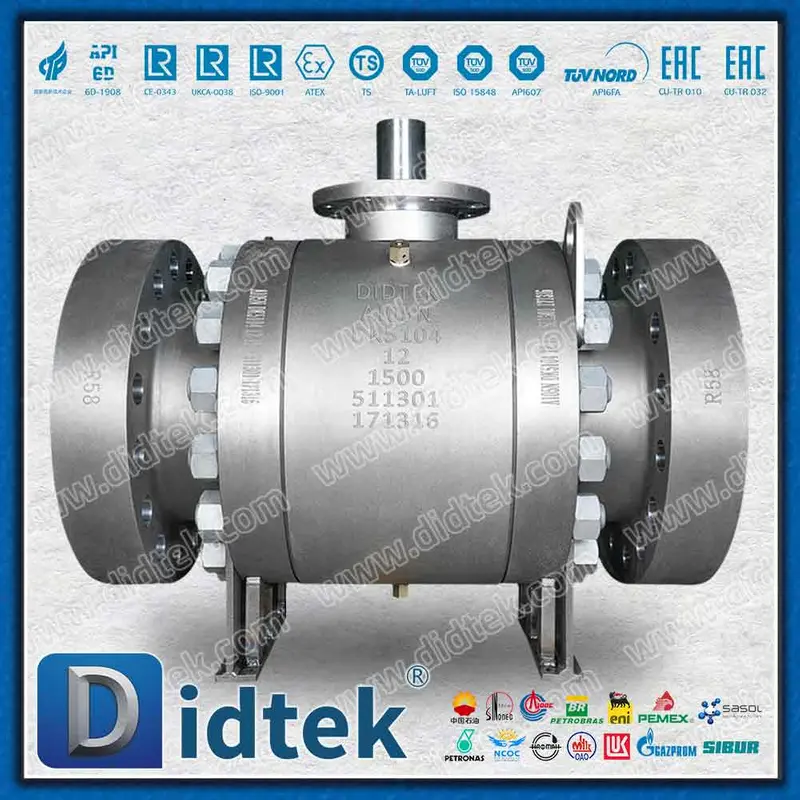

الاعتبارات الهيكلية في ظل ارتفاع Delta-P لها نفس القدر من الأهمية خلال مرحلة المواصفات. يؤدي الضغط التفاضلي العالي إلى فرض أحمال دفع هائلة على حلقات الكرة والمقعد. تأكد من أن الشركة المصنعة تستخدم تصميمًا قويًا للصمام الكروي للوحة الدعم . يجب أن تتميز بتركيب مرتكز الدوران وألواح تحمل للخدمة الشاقة. تمتص هذه الألواح المحملة أحمال الدفع الهائلة المطبقة على مقاعد DPE. يقومون بنقل القوة الميكانيكية إلى جسم الصمام بأمان. وبدون هذا الدعم الهيكلي القوي، سوف تتشوه الأجزاء الداخلية للصمام فعليًا تحت الضغط العالي. يؤدي التشوه إلى فشل فوري وكارثي في ​​الختم.

لا يمكن التغاضي عن الاختبار والتحقق أثناء الشراء. الاعتماد فقط على اختبارات الضغط الهيدروستاتيكي القياسية غير كافٍ لصمامات العزل الحرجة. تأكد من قيام الشركة المصنعة بإجراء اختبار API 6D Annex C. كان المتخصصون في الصناعة يعرفون هذا سابقًا باسم اختبار الملحق H. ويجب عليهم إجراء هذه الاختبارات الصارمة خصيصًا لتكوينات DIB-1 أو DIB-2. يتحقق هذا البروتوكول المحدد من صحة قدرات الختم الزائدة بدقة. إنه يثبت أن المقعد الثانوي يمكنه حمل الحد الأقصى من الضغط المقدر بشكل مستقل قبل التسليم إلى الموقع.

منطق القائمة المختصرة: الانتهاء من مواصفات صمام API 6D الخاص بك

يمكننا اختزال عملية الاختيار المعقدة في إطار منطقي متميز. اتبع هذه الخطوات المتسلسلة لضمان الحصول على مواصفات دقيقة وآمنة.

1. الخطوة 1: تحديد وسيط العملية: تحديد ما إذا كان خط الأنابيب الخاص بك يتعامل مع السائل أو الغاز. في حالة التعامل مع السائل، استخدم الخيار الافتراضي DIB-2. يجب عليك فقط الانحراف عن هذا الإعداد الافتراضي إذا كان التدفق ثنائي الاتجاه مطلوبًا بشكل صارم من خلال تصميم النظام.

2. الخطوة 2: تحديد إمكانية عكس التدفق: قم بتحليل النموذج الهيدروليكي لسيناريوهات التدفق العكسي المحتملة. إذا حدث تدفق ثنائي الاتجاه بشكل متكرر في خط سائل، فحدد DIB-1. يجب عليك تضمين صمام تنفيس خارجي إلزامي مصمم هندسيًا. قم بتوصيل هذا الإغاثة بأمان إلى خط المنبع أو قم بتوجيهه إلى نظام التوهج.

3. الخطوة 3: التحقق من اتجاه الأنابيب: تعتبر صمامات DIB-2 مكونات اتجاهية للغاية. تأكد من أن رسوماتك متساوية القياس تشير بوضوح إلى الجانب العلوي من الضغط العالي. يجب توجيه مقعد SPE بشكل صحيح أثناء التثبيت الميداني. يؤدي التثبيت العكسي إلى إبطال وظيفة الإغاثة الداخلية تمامًا.

4. الخطوة 4: تدقيق قدرات الشركة المصنعة: يؤثر اختيار البائع على الموثوقية التشغيلية على المدى الطويل. تأكد من أن البائع لديه خبرة ميدانية مثبتة. يجب أن يكون لديهم سجل حافل يمكن إثباته في تصنيع صمام API 6D المحدد . التحقق من قدرتهم على تلبية فئة الضغط المطلوبة، وبروتوكولات اختبار NDT الصارمة، ومتطلبات المعادن المحددة.

مصفوفة اختيار التكوين

قم بتطبيق هذه المصفوفات مباشرة على مواصفات فئة الأنابيب الخاصة بك لتوحيد نهج الشراء الخاص بك.

خاتمة

الاختيار بين DIB-1 وDIB-2 لا يتعلق باختيار صمام "أفضل" عالميًا. يتعلق الأمر بالكامل بمطابقة التكوين الدقيق للمقعد مع الحقائق الديناميكية الحرارية لخط الأنابيب وملف التدفق. يمكنك تحقيق أقصى قدر من الأمان من خلال مواءمة التصميم الميكانيكي مباشرةً مع سلوك السوائل المتوقع.

إعطاء الأولوية لـ DIB-2 للخطوط السائلة أحادية الاتجاه. يعمل هذا النهج المستهدف على تخفيف الضغط الزائد للتجويف بشكل عضوي دون الحاجة إلى معدات إضافية. احتياطي DIB-1 حصريًا للأنظمة ثنائية الاتجاه الهامة أو تطبيقات الغاز. تأكد من إمكانية إدارة الإغاثة الخارجية وتوجيهها بأمان عند استخدام تكوينات DIB-1 لأي ​​خدمات سائلة.

الخطوة التالية: استشر فريق هندسة العمليات الخاص بك اليوم. قم بتعيين سيناريوهات الضغط الدقيقة واتجاهات التدفق للتثبيت المستهدف. قم بتأمين هذه المعلمات الديناميكية الحرارية قبل الانتهاء من مواصفات الشراء. تمنع هذه المحاذاة الاستباقية إجراء تعديلات ميدانية مكلفة لاحقًا.

التعليمات

س: ما هو الفرق بين API 6D DBB والصمام الكروي DIB؟

ج: يعمل صمام DBB على منع الضغط من كلا الطرفين في وقت واحد ولكن لا يمكنه توفير حاجزين من اتجاه واحد. يوفر عزلًا الصمام الكروي DIB مزدوجًا عن مصدر ضغط واحد، مما يوفر ختمًا زائدًا في حالة فشل المقعد الأول.

س: هل يمكن استخدام صمام DIB-2 في خط أنابيب ثنائي الاتجاه؟

ج: من الناحية الفنية نعم، ولكنه سيوفر فقط عزلًا *مزدوجًا* في اتجاه واحد (الاتجاه المواجه لمقعد DPE). وفي الاتجاه العكسي، يعمل كصمام عزل فردي قياسي. إذا كان العزل المزدوج مطلوبًا من كلا الاتجاهين، فمن الضروري تكوين DIB-1.

س: لماذا يعد صمام التنفيس الخارجي إلزاميًا لصمامات DIB-1 في الخدمة السائلة؟

ج: نظرًا لأن كلا مقعدي DPE محكم الغلق من كلا الجانبين، فإن أي سائل محصور في تجويف الصمام لا يمكن أن يهرب. إذا ارتفعت درجة الحرارة المحيطة أو درجة حرارة العملية، يتوسع السائل، مما يخلق ضغطًا داخليًا هائلاً يمكن أن يؤدي إلى قفل الصمام أو التسبب في فشل فادح في الغلاف.
