API 6D Ball Valve: التطبيقات القياسية والاختبارية والنفط والغاز

يظل تحديد الصمام المناسب لخطوط الأنابيب المتوسطة والطويلة بمثابة عملية موازنة عالية المخاطر. يجب على فرق المشتريات التنقل بين الامتثال التنظيمي والسلامة التشغيلية وموثوقية دورة الحياة. يؤثر كل قرار هندسي على شبكة الطاقة بأكملها. يحدد معيار API 6D المتطلبات الصارمة لصمامات خطوط الأنابيب والأنابيب. ويظل منفصلاً بشكل واضح عن صمامات العملية القياسية. يمكن أن يؤدي اختيار المواصفات الخاطئة إلى فشل كارثي في ​​الضغط أو توقف عمليات الخنازير في أعماق الأرض.

نحن نزود مهندسي المشتريات ومديري المشاريع بإطار عمل قائم على الأدلة لاتخاذ قرارات واثقة. سوف تتعلم كيفية تقييم وتحديد ومصدر صمام الكرة API 6D لتطبيقات النفط والغاز الهامة. سوف نستكشف بروتوكولات الاختبار الصارمة، وضرورات التصميم الهيكلي، ومعايير تقييم البائعين الصارمة. وهذا يضمن أن مشروع خط الأنابيب التالي الخاص بك يعمل بأمان، ويحافظ على الامتثال التنظيمي، ويتجنب التوقف التشغيلي الباهظ التكلفة.

الوجبات السريعة الرئيسية

• الخصوصية القياسية: تم تصميم API 6D حصريًا لتطبيقات خطوط الأنابيب، مع إعطاء الأولوية للسلامة الهيكلية تحت ضغوط خطوط الأنابيب، وقابلية التحميل، والعزل الموثوق.

• متطلبات التصميم: يعد الصمام الكروي API 6D هو المعيار الصناعي لتطبيقات الضغط العالي ذات القطر الكبير، مما يوفر عزم دوران تشغيل أقل وختم قوي.

• الاختبار الإلزامي: يتطلب الامتثال اختبارات هيدروستاتيكية وهوائية صارمة، بما في ذلك بروتوكولات تخفيف التجويف المحددة وتسرب المقعد (DBB/DIB).

• ملاءمة التطبيق: يعتمد الاختيار بين تصميمات الجسم الملحومة بالكامل والمثبتة بمسامير بشكل صارم على بيئة التثبيت (على سبيل المثال، مدفونة مقابل فوق الأرض).

• تقييم البائع: تعتبر مونوجرامات واجهة برمجة التطبيقات (API) التي تم التحقق منها وتقارير اختبار المواد (MTRs) والدعم الهندسي الموضح معايير قائمة مختصرة غير قابلة للتفاوض.

إزالة الغموض عن معيار API 6D لعزل خطوط الأنابيب

غالبًا ما يؤدي خلط صمامات العملية (API 608) مع صمامات خطوط الأنابيب (API 6D) إلى حدوث أعطال هيكلية في تطبيقات منتصف الطريق. يفترض العديد من المشترين بشكل خاطئ أن بإمكانهم استبدال هذه المعايير لتوفير المال. لا يمكنهم ذلك. تخدم صمامات العملية بيئات تشغيلية مختلفة تمامًا عن شبكات خطوط الأنابيب الواسعة.

يركز API 6D بشكل كبير على ضغوط خطوط الأنابيب الخارجية الناتجة عن حركة التربة والتمدد الحراري. وهو يملي تصميمات كاملة التجويف لتسهيل التنظيف والتفتيش الداخلي. كما أنها تفرض آليات محددة لتخفيف ضغط التجويف لمنع حدوث انفجارات من السوائل المحتبسة. تعمل صمامات API 608 عادةً في المصافي تحت ضغط هيكلي منخفض. أنها لا تتطلب التوافق الصارم مع الخنازير التي تظهر في خطوط منتصف الطريق. إن فهم هذا التمييز الفني المهم يمنع وقوع أخطاء مكلفة في مجال المشتريات.

يعمل صمام عزل خط الأنابيب بمثابة الأمان النهائي لسلامة خط الأنابيب. يعتمد المشغلون عليه في حظر الخط الرئيسي وإيقاف التشغيل في حالات الطوارئ (ESD). يتطلب تقسيم خطوط الأنابيب لمسافات طويلة موثوقية الختم المطلقة. إذا تمزق قسم من الأنابيب على بعد أميال، فيجب أن تغلق وحدة العزل بسرعة. يجب أن يتم إغلاقه بشكل مثالي لمنع إطلاق كميات كبيرة من الهيدروكربون في البيئة.

لقد وضعنا خط الأساس للامتثال لدينا من خلال تنسيق ISO 14313. يعكس API 6D هذا المعيار الدولي بشكل وثيق. ويضمن هذا التوافق الهيكلي القبول العالمي لمشاريع النفط والغاز الدولية. يمكن لمديري المشاريع نشر هذه الوحدات عبر ولايات قضائية تنظيمية مختلفة في جميع أنحاء العالم دون إعادة تصميم استراتيجية الأنابيب الخاصة بهم بالكامل.

تكوينات التصميم الأساسية: اختيار الصمام الكروي المناسب API 6D

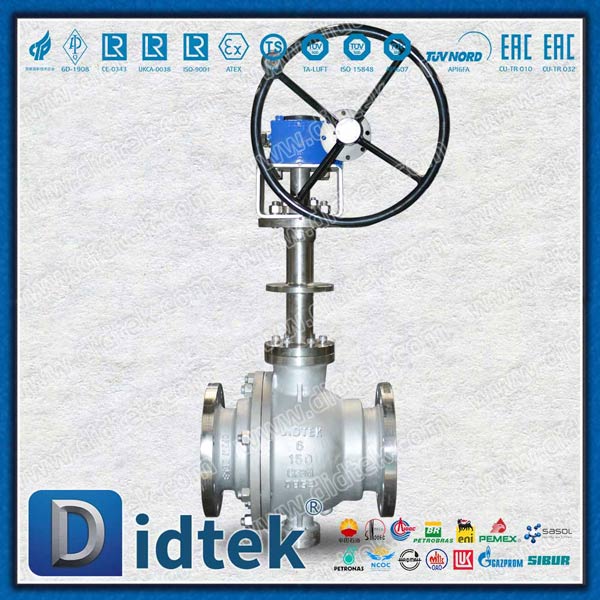

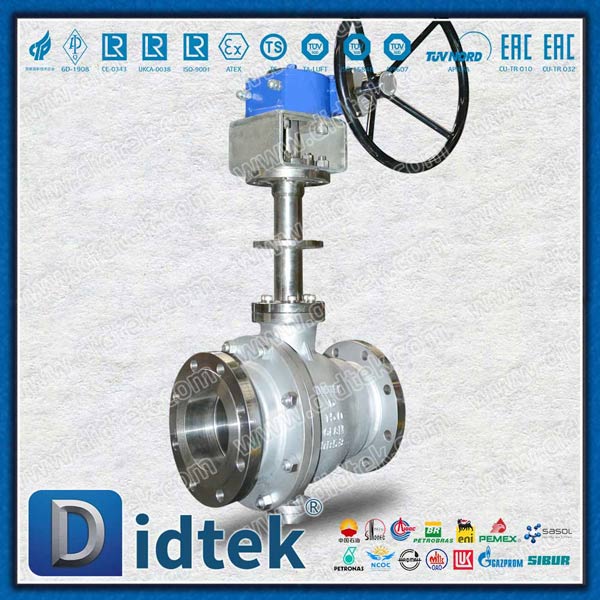

يجب على المهندسين أولاً الاختيار بين التصميمات العائمة والمرتكزة. يعتبر إلزاميًا الصمام الكروي API 6D لخطوط الأنابيب ذات الضغط العالي. ستشاهد عادةً هذا المتطلب بدءًا من الفئة 600 وفي الأنظمة ذات القطر الكبير. التصميمات العائمة تدفع الكرة مباشرة إلى المقعد السفلي لإنشاء ختم. وهذا يتطلب عزمًا تشغيليًا هائلاً عند الضغوط العالية ويدمر المقاعد الناعمة بسرعة. تعمل تصميمات مرتكز الدوران على تثبيت الكرة ميكانيكيًا في الأعلى والأسفل. إنهم يتعاملون مع ضغط الخط المكثف عبر محامل مرتكز الدوران بدلاً من المقعد. يؤدي هذا إلى تقليل الاحتكاك بشكل كبير، وإطالة عمر المقعد، ويسمح للمشغلين باستخدام مشغلات أصغر حجمًا وأكثر كفاءة.

تملي بيئة التثبيت بشكل صارم اختيار تصميم جسمك. يجب عليك الاختيار بشكل مناسب بين التكوينات المثبتة بمسامير والملحومة بالكامل لتجنب مشاكل التشغيل في المستقبل.

تعمل تصميمات الجسم المثبتة بمسامير أو المقسمة بشكل أفضل مع التركيبات الموجودة فوق الأرض. وكثيرا ما تستخدمها المتشعبات وألواح القياس ومحطات الضخ. يمكن لفرق الصيانة إجراء الإصلاحات في الخط بسهولة. يقومون بفك الجسم، واستبدال المقاعد البالية أو الأختام التالفة، واستئناف العمليات دون قطع الأنبوب.

تظل الأجسام الملحومة بالكامل ضرورة هيكلية للمنشآت المدفونة والتطبيقات تحت سطح البحر. إنها تقضي على مسارات التسرب المحتملة من مفاصل الجسم تمامًا. تواجه خطوط الأنابيب تحت الأرض تغيرات شديدة في التربة، والرطوبة الشديدة، والعناصر المسببة للتآكل. لا تتطلب الوحدة الملحومة بالكامل أي صيانة تحت الأرض. ومع ذلك، فإنه يتطلب دقة تصنيع أولية أعلى بكثير لأن الإصلاحات الداخلية مستحيلة بعد التجميع النهائي.

الجدول 1: تحليل تكوين الجسم الملحوم مقابل الهيكل الملحوم بالكامل

يؤثر حجم التجويف بشكل مباشر على القدرة على التحمل. تتطلب خطوط الأنابيب لمسافات طويلة فحصًا داخليًا وتنظيفًا متكررًا للحفاظ على كفاءة التدفق. تسمح التصميمات ذات الفتح الكامل (التجويف الكامل) بالمرور دون عائق لأدوات التنظيف الذكية وخنازير الفحص. تصميمات التجويف المنخفض تحبس هذه الأدوات وتوقف تدفق خط الأنابيب تمامًا. يجب عليك تحديد أبعاد التجويف بالكامل للحفاظ على عمليات صيانة سلسة وفعالة من حيث التكلفة.

أنظمة اختبار API 6D: التحقق من سلامة الصمامات

يجب على المشترين أن ينظروا إلى ما هو أبعد من رسومات التصميم الأولية. يجب عليك فحص وثائق اختبار قبول المصنع (FAT) بدقة. يعتمد عامل الثقة كليًا على نتائج الاختبار التي يمكن التحقق منها. يضمن نظام FAT القوي قدرة المعدات على تحمل الظروف الميدانية القاسية قبل أن تغادر منشأة التصنيع.

يفرض الامتثال بروتوكولات اختبار هيدروستاتيكي صارمة. عادةً ما يتم إجراء اختبارات الغلاف الهيدروستاتيكي بمعدل 1.5 مرة من الحد الأقصى لضغط التصميم. يتم اختبار المقعد بمعدل 1.1 مرة من الضغط التصميمي. يقوم المفتشون بمراقبة أوقات الانتظار المقبولة بدقة خلال هذه المراحل. إنهم يراقبون أي انخفاض في الضغط يشير إلى تسرب هيكلي مجهري أو عيب في الصب.

تربك إمكانات Double Block and Bleed (DBB) وDouble Isolation and Bleed (DIB) العديد من مهندسي المشتريات. عليك أن تفهم الفرق الوظيفي. DBB يعني أن المقاعد توفر مانعًا للضغط من طرفي الوحدة في وقت واحد. يمكنك نزيف تجويف الجسم بين المقاعد للتحقق من وجود تسربات. يخطو بنك دبي الإسلامي خطوة أخرى إلى الأمام فيما يتعلق بعزل السلامة الحرجة. يتميز DIB-1 بمقعدين ثنائي الاتجاه. يتميز DIB-2 بمقعد ثنائي الاتجاه ومقعد واحد أحادي الاتجاه. تتيح هذه الميزات المتقدمة للمشغلين تصريف التجويف بأمان والتحقق من سلامة المقعد الداخلي المطلق بينما يظل خط الأنابيب تحت ضغط التشغيل الكامل.

يمثل اختبار تخفيف التجويف أحد متطلبات السلامة غير القابلة للتفاوض. تتوسع الهيدروكربونات السائلة المحتبسة بسرعة تحت التغيرات الحرارية، مثل التعرض لأشعة الشمس المباشرة. ويسبب هذا التوسع تراكمًا كارثيًا ومتفجّرًا للضغط داخل تجويف الجسم المغلق. تعمل المقاعد ذاتية التنفيس على تنفيس هذا الضغط الزائد وإعادته إلى خط الأنابيب تلقائيًا، مما يمنع القشرة من الكسر.

تسلسل بروتوكول اختبار قبول المصنع القياسي (FAT):

1. الفحص البصري والأبعاد: التحقق من حجم التجويف والأبعاد وجهاً لوجه والسلامة الهيكلية الشاملة مقابل الرسومات الفنية.

2. اختبار الغلاف الهيدروستاتيكي: يتم ضغط الجسم المُجمَّع بالماء حتى 1.5 مرة من ضغط التصميم للتأكد من قوة الغلاف القصوى واكتشاف عيوب الصب.

3. اختبار المقعد الهيدروستاتيكي: الضغط على كل مقعد إلى 1.1x ضغط التصميم لضمان عدم التسرب في ظل أقصى ظروف التشغيل المتوقعة.

4. اختبار الهواء منخفض الضغط: ضخ هواء منخفض الضغط (عادةً 80 رطل لكل بوصة مربعة) لاكتشاف التسربات الدقيقة التي يمكن أن تفوتها السوائل الهيدروستاتيكية الكثيفة بسهولة.

5. التحقق من تخفيف التجويف: الضغط بشكل مصطنع على تجويف الجسم المركزي للتأكد من أن آليات تنفيس المقعد الأوتوماتيكية تعمل بشكل صحيح.

تطبيقات خطوط أنابيب النفط والغاز وحقائق التنفيذ

تعتمد خطوط النقل لمسافات طويلة بشكل كبير على هذه الوحدات كصمامات كتلة رئيسية موثوقة. يظل التشغيل المتسق أمرًا بالغ الأهمية على مدى مئات الأميال. يستخدم المشغلون مشغلات تعمل بالغاز أو الزيت أو الكهرباء أو الهواء اعتمادًا على مصادر الطاقة البعيدة المتاحة. كما أنها تتطلب آليات آمنة من الفشل. إذا انقطعت الطاقة عن بعد أثناء عاصفة، فيجب على المشغل نقل عضو الإغلاق إلى موضع آمن محدد مسبقًا تلقائيًا لحماية النظام.

تشكل خطوط أنابيب الغاز الطبيعي المدفونة مخاطر شديدة على التنفيذ. تواجه المنشآت الموجودة تحت الأرض تآكلًا خارجيًا مستمرًا، وضغطًا شديدًا على التربة، وغيابًا تامًا للوصول إلى الصيانة. تعمل الأجسام الملحومة بالكامل على تخفيف هذه المخاطر بشكل مثالي. يقوم المصنعون بتثبيت سيقان ممتدة متخصصة حتى يتمكن المشغلون من تشغيلها من فوق الأرض بأمان. تمنع الطلاءات المتقدمة المضادة للتآكل، مثل الإيبوكسي شديد التحمل، التدهور الخارجي على مدى عمر طويل يمتد لعقود.

تستخدم محطات الضخ والضغط تصميمات ذات دورة عالية. تتطلب هذه المرافق المزدحمة فتحًا وإغلاقًا سريعًا لتنظيم مناطق الضغط. يعد عدم التسرب المطلق أمرًا بالغ الأهمية لسلامة المنشأة هنا. يؤدي تسرب الختم في محطة الضاغط عالي الضغط إلى حدوث مخاطر انفجارية شديدة للعاملين في الموقع. تتطلب متطلبات الدورة العالية مواد مقاعد متخصصة مثل PEEK ومحامل مرتكز الدوران الصلبة لمنع التآكل المبكر.

تفرض البيئات القاسية اختيارًا عدوانيًا ومتخصصًا للمواد. تتطلب تطبيقات الغاز الحامض الامتثال الصارم لـ NACE MR0175. تمنع هذه المواصفة القياسية التشقق الناتج عن إجهاد الكبريتيد القاتل في الفولاذ الكربوني وسبائك الفولاذ عند تعرضه لكبريتيد الهيدروجين. تتطلب بيئات القطب الشمالي فولاذًا كربونيًا منخفض الحرارة. إن اختيار الصمام الكروي لخطوط الأنابيب لشبكات الغاز الطبيعي ذات درجات الحرارة المنخفضة للغاية يضمن عدم حدوث كسر هش في ظل الصدمات الحرارية الشديدة أو الظروف المحيطة المتجمدة.

تقييم البائع: كيفية وضع قائمة مختصرة لمصنعي صمامات API 6D

يؤدي التحقق من API Monogram إلى حماية مشروعك من المكونات المزيفة والفشل الميداني الكارثي. اطلب من المشترين التحقق بدقة من حالة الشهادة النشطة للشركة المصنعة. يمكنك التحقق من ذلك مباشرة عبر قائمة API المركبة الرسمية عبر الإنترنت. إن الشهادة المنقوصة أو الاحتيالية تعرض عمليتك لمخاطر قانونية ومادية هائلة. يعد شراء الصمامات الكروية API 6D من مصادر الميزانية التي لم يتم التحقق منها بمثابة مقامرة خطيرة لا يمكنك تحمل تكاليفها.

تضمن إمكانية تتبع المواد السلامة المعدنية من المسبك إلى التثبيت النهائي. يجب عليك طلب EN 10204 3.1 أو 3.2 تقارير اختبار المواد (MTRs) لجميع الأجزاء المحتوية على الضغط. تثبت هذه الوثائق التركيب الكيميائي الدقيق والخواص الميكانيكية للفولاذ المستخدم. بدون شهادة 3.1 أو 3.2 صالحة، لا يمكنك ضمان أن يحافظ الجسم على ضغط خط الأنابيب المقدر.

تفصل المهل الزمنية وإمكانات إدارة المشروع بين البائعين المتميزين والبائعين العاديين. قم بتقييم البائعين بناءً على وصولهم إلى المواد الخام، وإمكانيات الصياغة، وقدرة الاختبار الداخلي. غالبًا ما يؤدي الاعتماد على مختبرات اختبار تابعة لجهات خارجية إلى تأخيرات شديدة وغير متوقعة في التسليم. يجب عليك تحليل دقة التسليم التاريخية للمورد بالنسبة لأوامر التجويف الكبير والضغط العالي. تتسبب عمليات التسليم المتأخرة في فشل الجدول الزمني المتتالي في مشاريع بناء خطوط الأنابيب. يستطيع البائع الذي يتمتع بدعم هندسي داخلي قوي تكييف التصميمات بسرعة إذا تغيرت تضاريس خط الأنابيب أو مواصفات السوائل في منتصف المشروع.

خاتمة

يتطلب عزل خطوط الأنابيب توافقًا تامًا بين معايير الصناعة الصارمة، واختبارات المصنع الصارمة، والحقائق التشغيلية القاسية. إن نشر المعدات المناسبة يمنع الكوارث البيئية ويضمن تدفقًا مستمرًا ومربحًا للمواد الهيدروكربونية.

• حدد أنماط الجسم الدقيقة بناءً على تضاريس التثبيت. استخدم تصميمات مثبتة بمسامير فوق الأرض لسهولة الصيانة وتصميمات ملحومة بالكامل لخطوط الأنابيب المدفونة.

• قم بمطابقة تكوينات المقاعد المتقدمة مثل DBB أو DIB مع متطلباتك الخاصة للتعامل مع السوائل وعزلها.

• اطلب وثائق FAT الشاملة، بما في ذلك الاختبارات الهيدروستاتيكية واختبارات تخفيف التجويف، قبل قبول التسليم.

• تحقق من جميع أحرف API وتقارير اختبار المواد بشكل مستقل لضمان السلامة المعدنية.

شجع المشترين الفنيين على الرجوع إلى مواصفات المشروع مع إمكانات البائع التي تم التحقق منها بشكل استباقي. اطلب رسومات فنية مفصلة وبروتوكولات اختبار لطلب عرض الأسعار التالي الخاص بك. دائمًا ما تثبت المواصفات الاستباقية أنها أكثر أمانًا وفعالية من الإصلاح التفاعلي لخطوط الأنابيب.

التعليمات

س: ما الفرق بين صمام API 6D وصمام API 6A؟

ج: يحدد API 6D الصمامات لتطبيقات خطوط الأنابيب المتوسطة، مع التركيز بشكل كبير على قابلية التوصيل والضغوط الهيكلية المضمنة والنقل لمسافات طويلة. يحكم API 6A معدات رأس البئر ومعدات المنبع. إنهم يتعاملون مع سوائل الاستخراج الخام عالية الضغط مباشرة في موقع الحفر. لا يمكنك استبدالها بسبب اختلاف معدلات الضغط والمتطلبات الهيكلية بشكل كبير.

س: لماذا يعد تخفيف ضغط التجويف أمرًا بالغ الأهمية في الصمام الكروي لخط الأنابيب؟

ج: تتوسع الهيدروكربونات السائلة المحتبسة بشكل كبير عند تسخينها بواسطة الشمس أو التغيرات المفاجئة في درجات الحرارة المحيطة. يخلق هذا التمدد الحراري ضغطًا هائلاً وغير منضبط داخل تجويف الجسم المغلق. بدون آليات تنفيس تلقائية لتنفيس هذا السائل مرة أخرى إلى الخط، فإن الضغط المحبوس سوف يمزق الهيكل أو يسحق المقاعد.

س: هل يمكن استخدام الصمام الكروي API 6D للاختناق؟

ج: لا، فهي مصممة بشكل صارم لتطبيقات عزل التشغيل/الإيقاف فقط. إن استخدامها للتحكم في التدفق أو الاختناق يعرض المقاعد الداخلية الناعمة لتدفق السوائل عالي السرعة. يؤدي هذا إلى تآكل سريع للمقعد، مما يؤدي إلى تدمير قدرتها تمامًا على توفير ختم آمن مانع للتسرب عند إغلاقه بالكامل.

س: ماذا يعني "قابل للخنزير" في سياق API 6D؟

ج: "قابل للخنزير" يعني أن التجويف الداخلي يسمح لأدوات فحص وتنظيف خطوط الأنابيب الداخلية، المعروفة عالميًا باسم "الخنازير"، بالمرور بحرية. يجب أن يكون التجويف مفتوحًا بالكامل، ويتوافق تمامًا مع القطر الداخلي لخط الأنابيب المتصل لمنع أداة الفحص من التعثر أثناء النقل.

س: هل جميع الصمامات الكروية API 6D مقاومة للحريق؟

ج: ليس افتراضيا. ويظل التصميم المقاوم للحريق مطلبًا أساسيًا إضافيًا للتعامل مع السوائل القابلة للاشتعال. يجب عليك تحديد الامتثال الصارم لـ API 607 ​​أو API 6FA. تضمن هذه المعايير أن المقاعد الداخلية توفر ختمًا ثانويًا مقبولًا من المعدن إلى المعدن إذا دمرت الحرارة الشديدة المقاعد الناعمة الأساسية أثناء الحريق.
