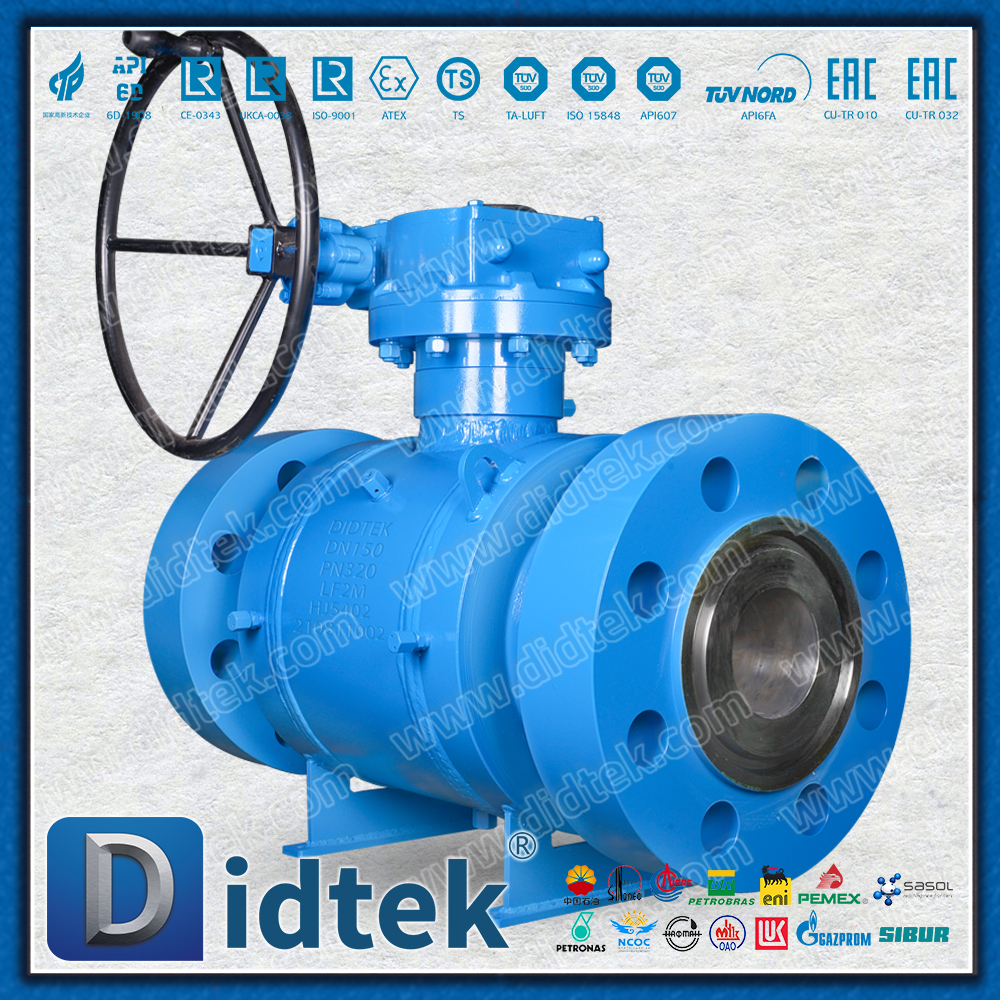

صمام كروي مبرد للغاز الطبيعي المسال وخدمة درجات الحرارة المنخفضة

تحمل إدارة السوائل المبردة مخاطر تشغيلية كبيرة عبر المنشآت الصناعية. تكافح الأنظمة باستمرار الانكماش الحراري السريع والانبعاثات الهاربة الخطيرة. أنت أيضًا تواجه مخاطر أمنية شديدة بسبب الغازات المتوسعة المحاصرة. يتطلب تحديد مصادر مكونات الغاز الطبيعي المسال (LNG) أو أنظمة الغاز الصناعي دقة شديدة. يجب عليك تجاوز مواصفات الصمامات القياسية إلى الديناميكا الحرارية المتخصصة. وسوف يفشل النهج التقليدي في ظل هذه الظروف العقابية.

يعد هذا الدليل بمثابة أداة تقييم فني شاملة. يمكن لفرق المشتريات والهندسة استخدامها لبناء أنظمة قوية لمعالجة السوائل. سوف تتعلم كيفية تحديد البنية الدقيقة المطلوبة للنجاح. نحن نضمن تشغيلًا مستقرًا وخاليًا من التسرب في درجات حرارة تصل إلى -196 درجة مئوية. سوف نستكشف التفويضات الهيكلية، والمحاذاة الدقيقة للمواد، وأطر الاختبار الصارمة. يمكنك بعد ذلك بثقة نشر البنية التحتية المصممة لتحقيق أقصى قدر من الأمان والموثوقية.

الوجبات السريعة الرئيسية

• يعتمد التصميم الفعال للصمام المبرد على مهام هيكلية محددة، مثل الأغطية الممتدة وآليات تخفيف التجويف، لمنع تجميد التعبئة والضغط الزائد الكارثي.

• يتطلب تقييم الصمام الكروي ذو درجة الحرارة المنخفضة محاذاة مواد المقعد (على سبيل المثال، PCTFE، من المعدن إلى المعدن) مع وسائط محددة (الغاز الطبيعي المسال، أو النيتروجين السائل، أو الهيدروجين) وفئات الضغط (حتى الفئة 1500).

• يجب التحقق من مصداقية البائع من خلال اختبارات قبول المصنع الصارمة والقابلة للتحقق، وفي المقام الأول اختبار تسرب الهيليوم المبرد وفقًا لمعايير BS 6364 أو API.

• زوايا التثبيت المناسبة وبروتوكولات الصيانة الصارمة غير قابلة للتفاوض للتخفيف من الصدمة الحرارية وضمان السلامة التشغيلية على المدى الطويل.

الحقائق الهندسية للصمام الكروي ذو درجة الحرارة المنخفضة

تتطلب خطوط الأنابيب الصناعية آليات تحكم قوية للتعامل مع التحولات الحرارية الشديدة. تفشل الصمامات الصناعية القياسية بسرعة في البيئات المتجمدة. التقصف المادي يسبب انهيارات هيكلية كارثية. يؤدي الانكماش الحراري الشديد إلى تقليص المكونات المعدنية بشكل غير متساو عبر المجموعة. تؤدي هذه التغيرات الجسدية إلى تسرب خطير للسوائل. كما أنها تؤدي إلى توقف تشغيلي كبير عبر البنية التحتية الحيوية. يؤدي تحديد المناسب لدرجة الحرارة المنخفضة الصمام الكروي إلى حل هذه الأعطال الحرجة.

فيزياء علم التبريد

تصل درجة حرارة السوائل مثل الغاز الطبيعي المسال إلى -162 درجة مئوية تقريبًا. أنها تسبب تغييرات حجمية جذرية في مكونات الصمام القياسية. أنت بحاجة إلى تفاوتات دقيقة في الأبعاد للتعامل مع هذا الانكماش المستمر للمواد. يجب أن نعتمد على المعادن المتخصصة لتحقيق السلامة الهيكلية. يتعامل الفولاذ المقاوم للصدأ الأوستنيتي مع هذه التغيرات في درجات الحرارة القصوى بشكل جيد للغاية. إنها تحافظ على متانة تأثيرها دون أن تنكسر تحت الضغط. يتحطم الفولاذ الكربوني ببساطة مثل الزجاج في ظل ظروف مماثلة. يجب على المهندسين مراعاة هذه الديناميكيات الحرارية أثناء تصميم النظام.

معايير النجاح

ويضمن النشر الناجح عدم وجود انبعاثات هاربة أثناء التشغيل. أنت بحاجة إلى عزم دوران يمكن التنبؤ به في ظل الظروف شديدة البرودة. لا يستطيع المشغلون تحمل تكاليف الآليات العالقة أثناء مراحل النقل الحرجة. يجب أن يتوافق كل مكون بشكل كامل مع تفويضات سلامة المنشأة. يمنع الأداء الموثوق حدوث أعطال كارثية في البيئات الخطرة. يجب أن توفر المعدات التي اخترتها عزلًا ثابتًا وخاليًا من التسرب لسنوات.

تصميم الصمامات المبردة: ترجمة الميزات إلى نتائج تشغيلية

لا يمكنك التنازل عن البنية الداخلية عند التعامل مع السوائل المتجمدة. يفرض التصميم الفعال للصمام المبرد عدة عناصر هيكلية غير قابلة للتفاوض. تترجم كل ميزة مباشرة إلى نتيجة تشغيلية حاسمة. يؤدي تخطي متطلبات التصميم هذه إلى حدوث عطل ميكانيكي فوري. ويجب علينا أن ندرس هذه الآليات الأساسية الأربع عن كثب.

1. هيكل غطاء المحرك الممتد: يعمل هذا المكون على إطالة الغطاء الرأسي فوق خط السائل.

2. تخفيف ضغط التجويف: تستخدم هذه الميزة مقاعد ذاتية التنفيس لإدارة الضغط الداخلي.

3. آليات مقاومة للحريق ومكافحة الكهرباء الساكنة: تقوم هذه الأنظمة بتأريض المكونات الداخلية بشكل آمن.

4. التعبئة الجذعية المحملة مباشرة: تستخدم طريقة الختم هذه طاقة زنبركية ديناميكية للضغط المستمر.

هيكل غطاء المحرك الممتد

يحافظ غطاء المحرك الممتد على تعبئة الجذع بعيدًا عن السائل المبرد. إنه يخلق عمود غاز راكد داخل السكن الرأسي. تعمل طبقة البخار هذه على عزل صندوق التعبئة بشكل فعال. يمنع الرطوبة المحيطة من التجمد حول الجذع المتحرك. يؤدي تراكم الجليد إلى تدمير الأختام القياسية بسرعة. يحافظ الهيكل الممتد على سلامة الختم الديناميكي على المدى الطويل. يتمتع المشغلون بالتشغيل السلس دون ربط أو التصاق.

تخفيف ضغط التجويف (مقاعد ذاتية التنفيس)

يشكل الغاز السائل المحتجز خطر انفجار هائل. تتوسع السوائل المبردة بسرعة عند التحول إلى الحالة الغازية. يتمدد الغاز الطبيعي المسال أكثر من 600 مرة من حجمه السائل عند التسخين. سيؤدي هذا الانفجار الحجمي إلى تمزيق جسم الصمام المغلق القياسي. تمنع المقاعد ذاتية التفريغ حدوث الضغط الزائد الكارثي هذا تمامًا. إنها تنثني قليلاً لتنفيس الضغط الزائد مرة أخرى في خط أنابيب المنبع. يحمي هذا الإجراء السلامة الهيكلية للنظام المحيط.

آليات الحماية من الحرائق ومكافحة الكهرباء الساكنة

يولد احتكاك السوائل كهرباء ساكنة كبيرة أثناء عمليات النقل. تضمن الآلية المضادة للكهرباء الساكنة التأريض المستمر للساق والكرة. وهذا يمنع توليد الشرارة القاتلة في بيئات الغاز الطبيعي المسال المتفجرة. أنت تقضي على خطر الاشتعال العرضي تمامًا. علاوة على ذلك، تحافظ التصميمات المقاومة للحريق على قدرات الإغلاق الأساسية أثناء الحرائق الخارجية. يتم تنشيط أختام الجرافيت الثانوية في حالة ذوبان مقاعد البوليمر الأولية. يحد هذا الاحتواء من إمدادات الوقود إلى النار النشطة.

التعبئة الجذعية المحملة مباشرة

يؤدي التدوير الحراري إلى تدهور وانكماش مواد التعبئة التقليدية. تعوض التعبئة الجذعية المحملة بشكل مباشر هذا التآكل المستمر تلقائيًا. تطبق نوابض بيلفيل ضغطًا هبوطيًا ثابتًا على حلقات الختم. تحافظ هذه الآلية على الختم الديناميكي دون تعديل يدوي مستمر. توفر فرق الصيانة ساعات لا حصر لها من عملية إعادة الدوران اليدوية. يتجنب المصنع الانبعاثات الهاربة الخطيرة أثناء التغيرات الجذرية في درجات الحرارة.

الجدول: الميزات المعمارية والنتائج التشغيلية

سيناريوهات التطبيق: الغاز الطبيعي المسال مقابل فصل الهواء مقابل الهيدروجين

تمثل سوائل التجميد المختلفة تحديات كيميائية وحرارية فريدة من نوعها. يجب عليك مطابقة المعدات خصيصًا للوسائط المتدفقة. يؤدي النهج المعمم إلى التلوث أو الفشل السريع للمكونات.

اختيار الصمام الكروي للغاز الطبيعي المسال (المحطات الطرفية والتسييل)

تتطلب بيئات الغاز الطبيعي المسال متانة فائقة وامتثالًا صارمًا. يتطلب تحديد الصمام الكروي للغاز الطبيعي المسال التركيز على قدرات الضغط العالي. تتطلب المرافق غالبًا تصنيفات ضغط من الفئة 150 إلى الفئة 1500. تتطلب خطوط الأنابيب هذه إحكامًا قويًا ثنائي الاتجاه لتحميل الأذرع. تعتبر الشهادات البحرية والنهائية إلزامية تمامًا للنشر. يجب أن تتحمل المعدات التآكل الساحلي القاسي إلى جانب درجات الحرارة المتجمدة الداخلية.

وحدات فصل الهواء (النيتروجين السائل/الأكسجين)

تقوم وحدات فصل الهواء بمعالجة النيتروجين السائل والأكسجين السائل بشكل روتيني. تتطلب أنظمة الأكسجين السائل بروتوكولات صارمة لتنظيف الأكسجين قبل التثبيت. يجب على المصانع إزالة الشحوم من كل مكون داخلي بشكل مثالي. حتى بقايا الهيدروكربون المجهرية سوف تسبب احتراقًا تلقائيًا عند ملامستها. تعطي هذه الوحدات الأولوية للمواد فائقة النقاء. إنهم يطالبون بتسامح مطلق مع عدم التسرب لمنع التلوث المتبادل. يضمن التصنيع الدقيق السلامة الكاملة في هذه البيئات المتقلبة.

أنظمة الهيدروجين السائل

يعمل الهيدروجين السائل عند درجات حرارة منخفضة بشكل لا يصدق تصل إلى -253 درجة مئوية. يتطلب اختيارات معدنية متخصصة للغاية من أجل السلامة. تخترق جزيئات الهيدروجين المعادن القياسية بسهولة. يسبب هذا التخلل تقصفًا شديدًا للهيدروجين بمرور الوقت. يجب على المهندسين استخدام تقنيات الختم المتقدمة التي تتجاوز معايير الغاز الطبيعي المسال القياسية. تصبح السبائك الفريدة والبوليمرات المتخصصة إلزامية لهذه التطبيقات. يجب عليك تأمين بيانات اختبار صارمة قبل السماح بعمليات نشر الهيدروجين.

تقييم ووضع قائمة مختصرة للصمامات الكروية المبردة

تحتاج فرق المشتريات إلى طريقة منهجية لتقييم البائعين. يتطلب اختيار الصمامات الكروية المبردة الموثوقة التحقق من المواد الصارمة. يجب عليك أيضًا تحليل التكوينات الميكانيكية وخصائص التدفق بعناية.

بروتوكولات اختيار المواد

يجب أن تتحمل مواد الجسم الانخفاضات الحادة في درجات الحرارة دون أن تتحطم. يوفر الفولاذ المقاوم للصدأ الأوستنيتي صلابة التأثير اللازمة. يجب عليك تحديد درجات مثل 304/304L أو 316/316L باستمرار. تعمل هذه السبائك بشكل لا تشوبه شائبة في ظروف التجميد. تحدد مواد المقعد قدرات العزل لديك. يعمل PCTFE (المعروف باسم Kel-F) بمثابة البوليمر المبرد القياسي. يحافظ على الاستقرار الميكانيكي بشكل أفضل من PTFE التقليدي. تعمل التصميمات المتخصصة ذات المقاعد المعدنية بشكل أفضل مع التطبيقات الكاشطة أو عالية الدورة. إنها مقاومة للتآكل الناتج عن بلورات الجليد المجهرية أو الحطام.

الإدخال العلوي مقابل الإدخال الجانبي مقابل التكوينات المكونة من ثلاث قطع

يحدد التكوين الميكانيكي استراتيجية الصيانة طويلة المدى لديك. تُفضل تصميمات الإدخال العلوي للصيانة المضمنة. يمكن للفنيين الوصول إلى المكونات الداخلية دون إزالة الغلاف من الأنبوب. غالبًا ما تكون هذه الميزة مطلوبة في تشغيل أنابيب الغاز الطبيعي المسال الملحومة. الإزالة مستحيلة في هذه المنشآت الدائمة. توفر التكوينات ذات الدخول الجانبي أو المكونة من ثلاث قطع بدائل فعالة من حيث التكلفة. إنها تعمل بشكل مثالي للتطبيقات الانزلاقية أو الطرفية التي يسهل الوصول إليها. يمكنك فكها بسرعة أثناء عمليات إيقاف تشغيل المصنع المجدولة.

خصائص الحجم والتدفق

يجب على المهندسين تقييم قيم السيرة الذاتية خلال مرحلة التصميم الأولية. الحجم المناسب يقلل من انخفاض الضغط عبر خطوط النقل الحرجة. يوفر تصميم التجويف الكامل تدفقًا غير مقيد لتحقيق أقصى قدر من الكفاءة. يمنع اضطراب السوائل وانخفاض الضغط الموضعي. توفر تصميمات التجويف المنخفضة المساحة وتكاليف المواد. ومع ذلك، فإنها تفرض قيودًا طفيفة على التدفق في النظام. يجب عليك الموازنة بين متطلبات التدفق والقيود المكانية على انزلاق الأنابيب.

الرسم البياني: مقارنة التكوين

مخاطر الامتثال والاختبار والتنفيذ

سوف يجتاز المكون الذي تم تصنيعه بشكل سيئ الاختبارات المحيطة ولكنه يفشل في الميدان. يجب أن تطلب دليلاً تجريبيًا على الأداء شديد البرودة. إن الاعتماد على ادعاءات الشركة المصنعة الأساسية يدعو إلى مخاطر تنفيذ كارثية.

معايير الاختبار الحاسمة (دليل الموثوقية)

يفصل الاختبار بين المعدات المقبولة والمسؤوليات الخطيرة. يجب عليك الإصرار على الامتثال للمعايير BS 6364 أو MSS SP-134 أو ISO 21011. تحدد هذه الأطر بروتوكولات اختبار صارمة لتطبيقات التجميد. اطلب وثائق يمكن التحقق منها لاختبار تسرب الهيليوم المبرد. يقوم المصنعون بغمر المعدات في النيتروجين السائل لهذا الإجراء. ثم يستخدمون غاز الهيليوم للكشف عن مسارات الهروب المجهرية. لا تقبل اختبارات الماء أو الهواء المحيط كبدائل. يجب أن يثبت الصمام الكروي المبرد سلامته في ظل درجات حرارة التشغيل الفعلية.

اعتبارات التنفيذ والمخاطر

التثبيت غير السليم يدمر حتى المعدات عالية الجودة. تمثل زوايا التثبيت نقطة فشل حرجة. يجب تثبيت الأغطية الممتدة عموديًا. يمكنك أحيانًا العمل ضمن زاوية قصوى صارمة، تتراوح عادة من 15 إلى 45 درجة. تجاوز هذه الزاوية يسمح للسائل المتجمد بالوصول إلى صندوق التعبئة. ينهار عمود الغاز العازل على الفور. تمثل الصدمة الحرارية خطرًا كبيرًا آخر أثناء التشغيل. تؤدي إجراءات التبريد غير الصحيحة إلى تشوه شديد في المقعد. يجب على المشغلين إدخال سوائل التجميد تدريجيًا لتطبيع درجات الحرارة الداخلية بأمان.

قائمة مراجعة تقييم البائع

قم بحماية منشأتك من خلال فحص شركاء التصنيع بلا رحمة. استخدم قائمة المراجعة هذه أثناء مرحلة الشراء:

• تقييم المهل الزمنية الواقعية لصب السبائك المتخصصة.

• توافر الطلب على الرسومات التفصيلية الأبعاد لتكامل الانزلاق.

• التحقق من إمكانية التتبع الكامل للمواد من خلال MTRs المعتمدة (تقارير اختبار المواد).

• قم بمراجعة سجلات المسار المثبتة في بيئات الغاز الطبيعي المسال عالية المخاطر.

• تأكيد قدرات اختبار تسرب الهيليوم داخل الشركة.

خاتمة

يتطلب تحديد أنظمة التحكم في السوائل المتجمدة تحقيق التوازن بين الفيزياء الحرارية وعلوم المواد. يجب عليك المطالبة بالامتثال الصارم للمواد وبيانات الاختبار التي يمكن التحقق منها. لا يمكن للحلول القياسية أن تنجو من التحولات الحجمية للغازات المسالة. اعتمد قراراتك النهائية على قدرة البائع على إثبات الامتثال للمعايير. تأكد من التطابق التام لمواد المقعد مع الوسائط المحددة الخاصة بك. قم بإعطاء الأولوية للسلامة الهيكلية لغطاء المحرك الممتد وتصميمات تخفيف التجاويف.

يجب أن تتضمن خطواتك التالية تعاونًا تقنيًا استباقيًا. شجع فرق الشراء لديك على التشاور مباشرة مع مهندسي التطبيقات. اطلب الرسومات الفنية التفصيلية في وقت مبكر من مرحلة التخطيط. أرسل طلبات عروض أسعار دقيقة تتضمن تفاصيل مصفوفات الضغط ودرجة الحرارة الدقيقة. إن اتخاذ هذه الإجراءات يضمن بيئة صناعية آمنة وموثوقة وخالية من التسرب.

التعليمات

س: ما الفرق بين الصمام الكروي القياسي والصمام الكروي المبرد؟

ج: تتضمن الاختلافات الأساسية علم المعادن المتخصص والسمات الهيكلية الفريدة. تتطلب تطبيقات التجميد الفولاذ المقاوم للصدأ الأوستنيتي بدلاً من الفولاذ الكربوني القياسي لمنع التقصف. علاوة على ذلك، أنت بحاجة إلى غطاء محرك ممتد لحماية التعبئة. مطلوب أيضًا ميزات تخفيف التجويف الإلزامية لمنع الانفجارات الداخلية من تمدد الغازات.

س: لماذا يعد تخفيف ضغط التجويف أمرًا إلزاميًا في الصمام الكروي للغاز الطبيعي المسال؟

ج: يتمدد الغاز المسال المحتبس بشكل ملحوظ عند تسخينه. يتوسع الغاز الطبيعي المسال أكثر من 600 مرة من حجمه السائل خلال هذه المرحلة من التغيير. وبدون آلية تخفيف ذاتية، فإن هذا الارتفاع الهائل في الضغط سيؤدي حتمًا إلى تمزق جسم الصمام والتسبب في حادث سلامة كارثي.

س: هل يمكن تركيب الصمامات الكروية المبردة أفقياً؟

ج: بشكل عام، لا. يجب أن يكون غطاء المحرك الممتد في وضع مستقيم. يحبس هذا الوضع الرأسي البخار بشكل فعال، مما يؤدي إلى إنشاء عمود غاز عازل. تثبيته أفقيًا يسمح لسائل التجميد بالوصول إلى الجذع. يؤدي هذا إلى تجميد ختم التعبئة على الفور وتدمير الآلية.

س: ما هي مادة المقعد القياسية لتطبيقات -196 درجة مئوية؟

ج: PCTFE، المعروف باسم Kel-F، هو بمثابة معيار الصناعة. أنها تمتلك بنية جزيئية فريدة من نوعها. وهذا يسمح لها بالحفاظ على الاستقرار الميكانيكي الاستثنائي وخصائص الختم الموثوقة حتى في درجات الحرارة المنخفضة للغاية.
