صمام كروي DBB: شرح تصميم الكتلة المزدوجة والتسييل

في العمليات الحيوية للأنابيب والبنية التحتية لخطوط الأنابيب، لا يكون العزل المطلق قابلاً للتفاوض من أجل سلامة المشغل والامتثال البيئي. يعتمد مشغلو المحطات بشكل كبير على عمليات الإغلاق الآمنة لعزل السوائل الخطرة أثناء الصيانة الروتينية. عادةً ما تشتمل إعدادات الصمامات المتعددة القديمة على صمامين مضمنين مفصولين بقطعة بكرة مركزية ومصرف. تستهلك هذه الإعدادات مساحة زائدة. إنها تزيد من وزن النظام وتقدم مسارات تسرب محتملة متعددة عبر الوصلات ذات الحواف.

يقوم ذو الجسم الواحد الصمام الكروي dbb بدمج هذه البنية بأكملها في وحدة هندسية واحدة. إنه يوفر عزلًا يمكن التحقق منه مع تحسين المساحة وتقليل تكاليف الصيانة بشكل كبير. يتجاوز هذا الدليل التعريفات الأساسية. سنركز بشكل صارم على الحقائق الهندسية ومعايير الامتثال لـ API 6D وأطر التقييم. سوف تتعلم كيفية تحديد هذه الوحدات المتخصصة للغاية للتطبيقات الصناعية عالية المخاطر.

الوجبات السريعة الرئيسية

• يوفر الحقيقي dbb الصمام الكروي عزلًا ضد الضغط من طرفي الصمام في وقت واحد، مما يسمح بتهوية التجويف المركزي.

• يؤدي دمج صمامين جماعيين وصمام تصريف واحد في وحدة واحدة إلى تقليل البصمة بنسبة تصل إلى 60% ويقلل بشكل كبير من مخاطر الانبعاثات الهاربة.

• يتطلب تحديد DBB تمييزًا واضحًا عن تصميمات العزل المزدوج والتسييل (DIB)، والتي تخضع بشكل صارم لتعريفات API 6D.

• يجب أن يأخذ التنفيذ في الاعتبار تمدد التجويف الحراري، مما يتطلب آليات مصممة لتخفيف الضغط لمنع قفل الصمام أو فشله.

الحالة الهندسية للصمام الكروي DBB

تتطلب تكوينات الحظر والتسييل التقليدية تشفيه مكونات منفصلة متعددة معًا. يجب على المهندسين ربط صمام الكتلة الأساسي، وقطعة البكرة مع صنبور تصريف، وصمام الكتلة الثانوي على التوالي. هذا النهج يزيد بشكل كبير من الوزن الإجمالي الإجمالي. في بيئات المنصات البحرية، يؤثر كل كيلوغرام إضافي على حدود الهندسة الإنشائية. تعمل الإعدادات التقليدية أيضًا على توسيع البصمة المادية. أنها تضاعف عدد الاتصالات المشتركة. تزيد كل وصلة ذات حواف إضافية من الاحتمالية الإحصائية لتسربات الانبعاثات الهاربة.

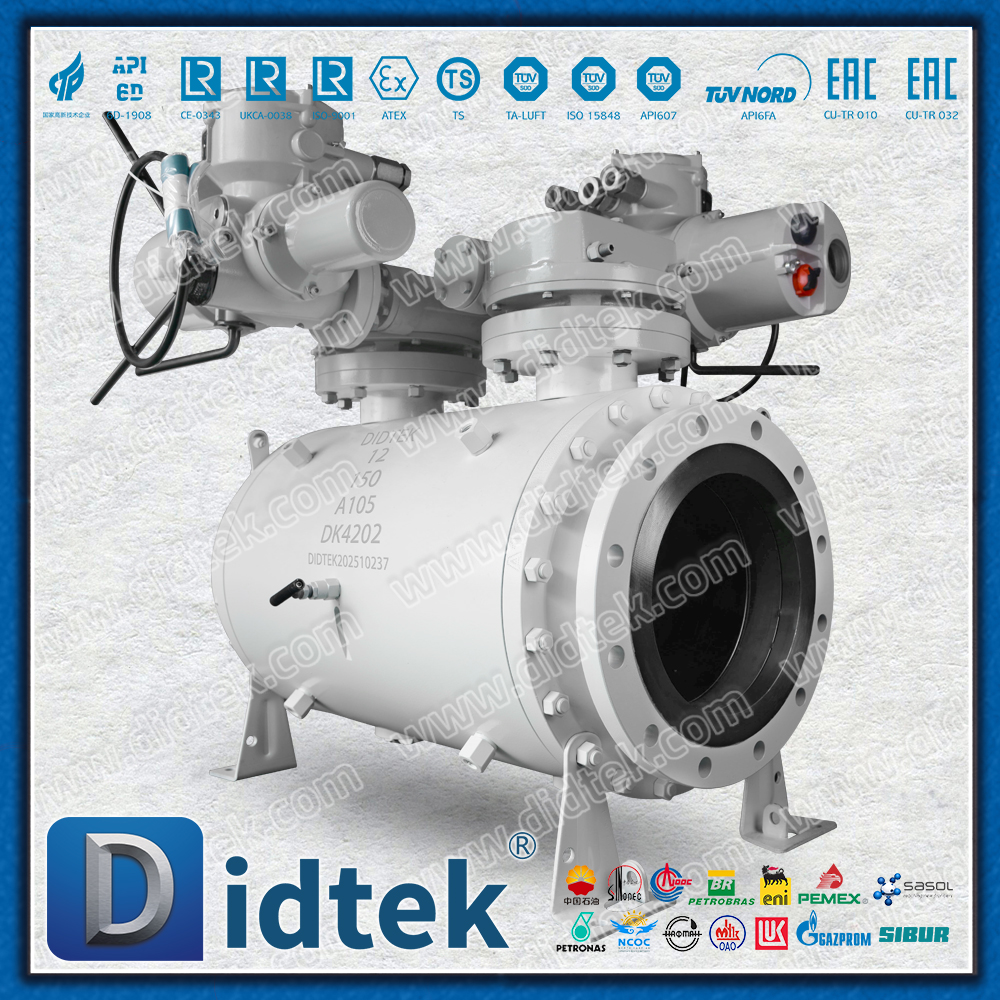

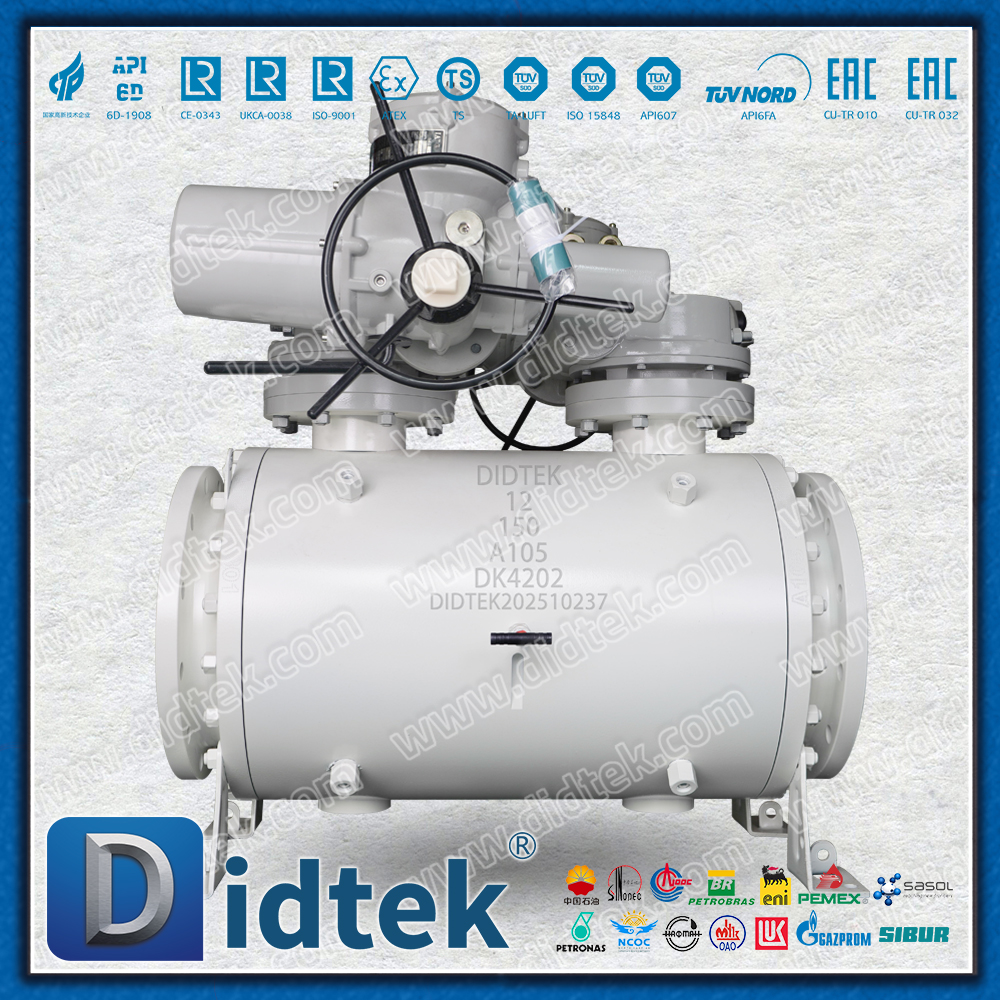

تعمل الكتلة المزدوجة ذات الجسم الواحد والصمام الكروي النازف على حل هذه العيوب المتأصلة. يستخدم هذا التصميم كرة واحدة، أو في بعض الأحيان كرات مزدوجة موجودة داخل جسم واحد مصبوب أو مصبوب. يشتمل على سطحين مستقلين للجلوس. يعمل هذا النهج المعياري على التخلص من قطعة التخزين المؤقت المتوسطة الضخمة تمامًا.

تعتمد آلية العمل على ميكانيكا الموائع الدقيقة وهندسة المقاعد. تعمل المقاعد العلوية والسفلية على منع ضغط الخط بشكل مستقل. عندما ينغلق الصمام، فإنه يحبس كمية من السائل في تجويف الجسم الداخلي بين هذه المقاعد. يقوم المشغلون بعد ذلك بتصريف أو تنفيس ضغط التجويف المحبوس عبر صمام نزف مخصص يتم إدخاله مباشرة في جسم الصمام.

يوفر فتح هذا المصرف المركزي دليلاً تجريبيًا يمكن التحقق منه على سلامة المقعد. وهذا يشكل قاعدة الثقة والأدلة النهائية للفنيين الميدانيين. إذا توقف السائل عن التصريف بعد نزيف التجويف الأولي، يكون العزل ناجحًا. يمكن لطاقم الصيانة فتح خط الأنابيب بأمان. إذا استمر السائل في التدفق بشكل مستمر من المصرف، فإن أحد أسطح الجلوس يتجاوز ضغط الخط. يعرف المشغلون على الفور فشل العزلة.

التوافق مع API 6D: DBB مقابل صمام العزل المزدوج (DIB)

يمثل سوء تصنيف تصميمات DBB وDIB خطرًا كبيرًا في مجال الشراء. يخلط المشترون بشكل روتيني بين هذه الاختصارات. يجب عليك مواءمة المواصفات بشكل مثالي مع تعريفات API 6D القياسية لضمان السلامة التشغيلية.

وفقًا لـ API 6D، يوفر تكوين DBB الحقيقي مانعًا للضغط من طرفي الصمام في وقت واحد. يستخدم هذا التصميم عادةً مقاعد ذات تأثير مكبس واحد (SPE). هذه مقاعد ذاتية الراحة. إذا تسبب التمدد الحراري في تجاوز ضغط التجويف لضغط الخط، فإن مقعد SPE ينثني. يقوم بتهوية الضغط الزائد بأمان مرة أخرى في خط الأنابيب العلوي أو السفلي.

وعلى العكس من ذلك، يوفر صمام العزل المزدوج (DIB) مانعًا للضغط من أحد الاتجاهين أو كليهما باستخدام سطحي جلوس. تستخدم تصميمات DIB مقاعد ذات تأثير مزدوج المكبس (DPE). تضغط هذه المقاعد بقوة أكبر على الكرة مع ارتفاع ضغط التجويف. إنهم لا يريحون أنفسهم.

يقوم المهندسون أيضًا بتصنيف صمامات DIB إلى مجموعتين فرعيتين. يتميز DIB-1 بمقاعد DPE ثنائية الاتجاه على كلا الجانبين. يتميز DIB-2 بمقعد SPE أحادي الاتجاه ومقعد DPE ثنائي الاتجاه.

استخدم منطق القرار الواضح هنا. حدد تصميمات DIB عندما يكون الختم ثنائي الاتجاه وعزل التجويف الإيجابي مطلوبين بشكل صارم دون تخفيف التجويف التلقائي. حدد DBB لعزل خطوط الأنابيب القياسية ثنائية الاتجاه. يوفر DBB حماية متأصلة من الضغط الزائد.

الجدول: تعريفات عزل API 6D وخصائص المقعد

أبعاد التقييم الأساسية لصمامات DBB

يتطلب اختيار الوحدة الصحيحة تحليل العديد من العوامل المعدنية والأبعاد. يجب عليك تقييم طريقة البناء بعناية.

يقوم المصنعون بإنتاج أجسام الصمامات من خلال الصب أو التزوير. يمكن أن تقدم الأجسام المصبوبة فوائد تصنيع أولية كبيرة. إنها تسمح بهندسة داخلية معقدة وتزن بشكل عام أقل. ومع ذلك، توفر الأجسام المطروقة سلامة هيكلية فائقة. تعمل عملية الحدادة على محاذاة هيكل الحبوب المعدنية وتزيل المسامية الداخلية. وهذا يجعل الأجسام المطروقة هي المعيار الإلزامي لبيئات الضغط العالي/درجة الحرارة المرتفعة (HPHT). وهي مطلوبة أيضًا لتطبيقات الغاز الحامض التي تحكمها معايير NACE MR0175.

تحدد مواد الجلوس والديكور الداخلي الحدود التشغيلية للوحدة. يحدد المهندسون المتغيرات ذات المقاعد الناعمة باستخدام مواد مثل PTFE أو النايلون أو PEEK للحصول على خدمات نظيفة ومنخفضة الحرارة. تتشوه المقاعد الناعمة قليلاً عندما تصطدم بالكرة، مما يضمن إغلاقًا محكمًا تمامًا للفقاعات (FCI 70-2 Class VI).

ومع ذلك، فإن المقاعد الناعمة تتحلل بسرعة في البيئات الكاشطة. بالنسبة للخدمة القاسية، أو الوسائط الكاشطة، أو الخطوط ذات درجة الحرارة العالية، يجب عليك تحديد مقاعد من المعدن إلى المعدن. يقوم المصنعون بتغطية الكرة والمقاعد بسبائك صلبة. يوفر كربيد التنجستن والستالايت المطبقان عبر رش وقود الأكسجين عالي السرعة (HVOF) مقاومة استثنائية للتآكل. تضمن المقاعد المعدنية عادة معدلات تسرب من الفئة الخامسة، والتي تسمح بمعدل تسرب صغير ومحدد عند أقصى ضغط.

تملي قيود الأبعاد أيضًا خيارات التصميم. قم بتقييم ما إذا كانت الوحدة المعيارية تلبي أبعاد ASME B16.10 القياسية وجهًا لوجه. إذا كانت الوحدة مطابقة لهذه الأبعاد، فيمكن لفرق الصيانة استبدال الصمامات القديمة القياسية ذات الكتلة الفردية مباشرةً. وهذا يسمح بترقية المنشأة دون قطع أو لحام أنابيب العملية الحالية.

حقائق التنفيذ والمخاطر الهندسية

يقدم النشر الميداني العديد من المخاطر الهندسية. يجب عليك توقع هذه التحديات والتخفيف منها أثناء مرحلة المواصفات.

الخطر 1: الضغط الزائد في التجويف

يمكن أن يتوسع السائل المحبوس داخل تجويف الصمام المغلق بسرعة بسبب التغيرات الحرارية المحيطة. على سبيل المثال، يؤدي التعرض المباشر لأشعة الشمس على خط أنابيب مغلق فوق الأرض إلى تسخين السائل المحبوس. ونظرًا لأن السوائل غير قابلة للضغط، فإن هذا التمدد الحراري يسبب ارتفاعًا في الضغط. يمكن أن يتجاوز ارتفاع ضغط التجويف قوة الخضوع لجسم الصمام، مما يتسبب في تمزق كارثي. تأكد من أن صمام DBB محدد بمقاعد SPE ذاتية التنفيس. إذا كان يجب عليك استخدام تكوينات DIB، فيجب عليك تركيب صمام تخفيف تجويف خارجي يتم توصيله بالجسم المركزي.

الخطر 2: الانبعاثات الهاربة وتآكل التغليف

في حين أن تصميم الجسم الواحد يقلل من مسارات التسرب ذات الحواف، إلا أن التعبئة الجذعية الديناميكية تظل نقطة ضعف خطيرة. في كل مرة يدور فيها الصمام، يرتدي الاحتكاك حلقات التعبئة من الجرافيت أو PTFE. وبمجرد أن تتحلل العبوة، تتسرب الغازات الخطرة إلى الغلاف الجوي. تحديد أنظمة التعبئة المحملة مباشرة. استخدم نوابض بيلفيل للحفاظ على قوة هبوطية ثابتة على غدة التعبئة. اطلب دائمًا تكوينات تعبئة منخفضة الانبعاثات معتمدة وفقًا لمعايير ISO 15848-1 أو API 622 لتلبية المعايير البيئية الحديثة.

الخطر 3: الاختبار والتشغيل

يتطلب التشغيل الميداني التحقق الدقيق. إن الاعتماد فقط على اختبارات قبول المصنع (FAT) للشركة المصنعة يشكل مخاطر تشغيلية شديدة. يمكن أن يؤدي الشحن والمناولة إلى تغيير محاذاة المقعد. يجب أن يؤدي اختبار المقعد الهيدروستاتيكي والهوائي المناسب إلى عزل التجويف في الموقع. يجب على الفنيين التحقق فعليًا من وظيفة النزيف المركزي قبل تركيب الخط النهائي. يؤدي الفشل في التحقق من صحة التجويف في الموقع إلى الإضرار بفرضية السلامة بأكملها.

منطق القائمة المختصرة: كيفية تحديد صمام DBB الصحيح

اتبع تسلسل الشراء المنظم للتخلص من المنتجات غير المتوافقة. تخطي كتالوجات البائعين المعممة وفرض معايير هندسية صارمة.

1. تحديد معلمات العملية: توثيق التركيب الدقيق لوسائط السوائل. لاحظ الحد الأقصى لضغط التشغيل ونطاق درجة الحرارة ومعدل التدفق. حدد أي مواد صلبة عالقة أو عناصر مسببة للتآكل مثل كبريتيد الهيدروجين.

2. تحديد حدود المساحة والوزن: احسب حد الوزن المسموح به لنظام دعم الأنابيب. تقييم التخليص المتاح. استخدم هذه الحسابات للاختيار بين التصميم المعياري المدمج والإعداد القياسي ذي الصمام المزدوج.

3. التحقق من الشهادات: قائمة مختصرة فقط بالموردين الذين يوفرون إمكانية تتبع المواد بالكامل. اطلب شهادات المواد EN 10204 3.1 أو 3.2. تأكد من أن الشركة المصنعة تحمل حرف API 6D صالحًا. قم بتأكيد شهادات الحماية من الحرائق وفقًا لـ API 607 ​​أو API 6FA لضمان الأداء أثناء حريق المنشأة.

4. طلب بيانات تجريبية: اطلب من الشركات المصنعة الحصول على بيانات تاريخية عن دورة الحياة. ضمانات فئة تسرب المقعد عند الطلب خاصة بالزخرفة ومواد الجلوس التي اخترتها. اطلب دراسات حالة توضح طول العمر في تطبيقات مماثلة.

خاتمة

يعد الانتقال إلى بنية حديثة للكتلة المزدوجة والتسييل طريقة مجربة لتشديد بروتوكولات السلامة الصناعية. فهو يقلل من أثر البنية التحتية الخاصة بك مع تبسيط عملية التحقق من العزل بشكل كبير لأطقم الصيانة. يمكنك التخلص من الوصلات ذات الحواف غير الضرورية، مما يقلل من مخاطر الانبعاثات البيئية.

ومع ذلك، يتطلب النشر الناجح التزامًا صارمًا بتعريفات API 6D القياسية. يجب عليك إدارة ضغط التجويف بشكل صريح لمنع حدوث فشل كارثي. يجب عليك تصميم اختيار المواد بعناية للتعامل مع سائل العملية والظروف البيئية المحددة.

الإجراء التالي: قم بتجميع معلمات تشغيل خط الأنابيب الخاص بك. استشر مباشرة مع مهندس صمامات متخصص لتحديد متطلبات الضغط المحددة لديك. وسوف يساعدونك في اتخاذ القرار النهائي بين تكوينات DBB وDIB لترقية منشأتك التالية.

التعليمات

س: ما هو الفرق بين الكتلة المفردة والتسييل (SBB) وصمام DBB؟

ج: يوفر صمام SBB العزل من اتجاه واحد فقط مع إمكانية النزيف. نستخدم عادةً تصميمات SBB في التطبيقات الأقل أهمية وذات الضغط المنخفض. تعمل وحدة DBB على منع الضغط من كلا الاتجاهين في وقت واحد. وهذا يسمح لأطقم الصيانة بالعمل بأمان على جانبي خط الأنابيب منخفض الضغط.

س: كيف يمكنك اختبار الكتلة المزدوجة والصمام الكروي النازف بحثًا عن التسريبات؟

ج: أغلق الصمام بالكامل. تطبيق ضغط التشغيل القياسي على خط الأنابيب. افتح مصرف الجسم المركزي بأمان. إذا تم تصريف التجويف ثم توقف، فهذا يعني أن المقاعد الداخلية ثابتة بشكل صحيح. يشير التدفق المستمر إلى تسرب المقعد.

س: هل يقوم صمام DBB تلقائيًا بتخفيف ضغط التجويف؟

ج: نعم. وفقًا لتعريف API 6D، تستخدم وحدة DBB القياسية مقاعد ذات تأثير مكبس واحد (SPE). تعمل هذه المقاعد على تخفيف الضغط الزائد للتجويف الحراري وإعادته إلى خط الأنابيب. في حالة استخدام مقاعد ذات تأثير المكبس المزدوج (DPE)، يتم تصنيف الوحدة على أنها DIB، وتتطلب آلية تنفيس خارجية.
