الصمامات الكروية الآمنة ضد الحرائق: متطلبات API 607 ​​وAPI 6FA

يمكن أن يؤدي تحديد معيار اختبار الحريق الخاطئ إلى فشل عمليات تدقيق السلامة، أو التزامات التأمين الشديدة، أو مخاطر المصنع الكارثية. يواجه المهندسون وفرق المشتريات ضغوطًا هائلة لاختيار أجهزة الأنابيب المتوافقة ضمن مواعيد نهائية صارمة. تنشأ نقطة مشتركة من الارتباك من التداخل والاختلافات الدقيقة بين API 607 ​​وAPI 6FA والمطالبات التسويقية العامة 'الآمنة ضد الحرائق' الموجودة في كتالوجات البائعين. إن الاعتماد على أوصاف غامضة للمنتج بدلاً من نتائج الاختبارات الصارمة والمعتمدة يعرض سلامة المنشأة للخطر بشكل مباشر. يوفر هذا الدليل إطارًا واضحًا قائمًا على الأدلة لتقييم وتحديد وتحديد مصادر الصمامات الكروية المعتمدة المقاومة للحريق . سوف تتعلم كيفية فك تشفير معايير الاختبار المعقدة، واكتشاف ادعاءات البائع المضللة، ومطابقة بيانات اعتماد الصمام الصحيحة مع ظروف العملية المحددة الخاصة بك. متسلحًا بهذه المعرفة، يستطيع فريقك التعامل مع عملية الشراء بثقة مع ضمان أقصى قدر من السلامة التشغيلية.

الوجبات السريعة الرئيسية

• "التصميم الآمن ضد الحرائق" لا يعادل "شهادة الحماية من الحرائق". ويعتبر اختبار الشهود المستقلين من جهة خارجية إلزاميًا للامتثال.

• API 607 ​​هو المعيار للصمامات ذات المقاعد الناعمة ربع دورة، مما يجعله المعيار الافتراضي لمعظم تطبيقات التكرير والبتروكيماويات.

• تم تصميم API 6FA لصمامات API 6A و6D، والتي يتم تطبيقها غالبًا على الصمامات المعدنية أو تطبيقات المنبع/رؤوس البئر.

• يجب أن يتحقق المشتري دائمًا من مؤهلات القياس الخاصة بالشركة المصنعة؛ إن الاختبار على حجم/فئة ضغط صمام واحد يؤهل فقط نطاقًا محددًا من الصمامات ذات الصلة.

ما الذي يشكل تصميمًا حقيقيًا آمنًا ضد الحرائق؟

يجب علينا أن نميز بين الصمامات الصناعية القياسية وتلك المصممة خصيصًا لمنع تغذية الحرائق. عندما يجتاح حريق منشأة خط أنابيب، ترتفع درجات الحرارة المحيطة خلال دقائق. تذوب الأختام الناعمة العادية بسرعة تحت هذا الضغط الحراري الشديد. يؤدي هذا الفشل الكارثي إلى إطلاق وسائط عملية قابلة للاشتعال مباشرة في البيئة. إنه يغذي الجحيم ويصعد الخطر بشكل كبير. يعتمد التصميم الحقيقي الآمن ضد الحرائق على عمليات تكرار ميكانيكية قوية ومصممة بعناية. تضمن عمليات التكرار هذه الاحتواء حتى عندما تتبخر المكونات المرنة الأولية تمامًا.

تشمل المتطلبات الميكانيكية الأساسية ما يلي:

• الختم الثانوي من المعدن إلى المعدن: تتكون المقاعد الناعمة الأساسية من مواد مثل PTFE أو PEEK. تتحلل هذه المواد البلاستيكية بسرعة تحت الحرارة الشديدة. ومع احتراق المقعد الناعم، يدفع ضغط خط الأنابيب الكرة إلى أسفل. تضغط الكرة بقوة على الشفة المعدنية المصنعة بدقة على جسم الصمام. يؤدي هذا الإجراء إلى إنشاء ختم ثانوي مهم من المعدن إلى المعدن. إنه يحافظ على الإغلاق الموثوق به ويوقف تدفق السوائل الخطرة.

• منع التسرب الخارجي: إن احتواء الوسائط الداخلية لا يمثل سوى نصف المعركة. يجب عليك أيضًا منع التسربات الجوية الخارجية من خلال جذع الصمام ومفاصل الجسم. يستخدم المهندسون عبوات الجرافيت ذات درجة الحرارة العالية داخل منطقة الجذع. كما يقومون أيضًا بنشر جوانات الجسم المتخصصة بين أجزاء غلاف الصمام. تتفوق الحشيات الحلزونية المصنوعة من الفولاذ المقاوم للصدأ والجرافيت في هذا التطبيق. إنها تحافظ على سلامة هيكلية صارمة وتحتوي على وسائط تحت التمدد الحراري والانكماش الهائل.

• الأجهزة المضادة للكهرباء الساكنة: تولد السوائل المتدفقة بشكل روتيني كهرباء ساكنة غير مرئية داخل خط الأنابيب. تتطلب خطوط الوسائط المتطايرة آليات تأريض قوية لمنع اشتعال الشرارة الساكنة. تتميز الأجهزة المضادة للكهرباء الساكنة عادةً بدبابيس معدنية محملة بنابض. تعمل هذه المسامير على تثبيت الكرة الدوارة وينبع الصمام مباشرة من جسم الصمام الثابت. تعمل هذه الاستمرارية الكهربائية المستمرة على تبديد تراكم الكهرباء الساكنة الخطيرة في أرضية نظام الأنابيب بأمان.

أفضل الممارسات: تحقق دائمًا من أبعاد الشفة المعدنية الثانوية أثناء اختبار قبول المصنع. سوف تفشل الشفة سيئة الصنع في الغلق بشكل صحيح بمجرد اختفاء المقعد الأساسي.

خطأ شائع: لا تفترض أن تعبئة الجرافيت القياسية تساوي تلقائيًا السلامة من الحرائق. يجب أن تعمل التعبئة جنبًا إلى جنب مع الشفة المعدنية الثانوية لتحقيق الاحتواء الكامل.

API 607 ​​مقابل API 6FA: التنقل في معايير الاختبار

تحدد متطلبات المنشأة معيار الاختبار الدقيق الخاص بك. يجب عليك تقييم كل من ولايات الامتثال وملاءمة التطبيق. غالبًا ما يواجه المهندسون صعوبة في الاختيار بين API 607 ​​وAPI 6FA. ويوضح تفكيك المعلمات المحددة لكل معيار عملية اتخاذ القرار.

مواصفات الصمام الكروي API 607

يستهدف معيار API 607 ​​على وجه التحديد الصمامات ربع الدوران التي تتميز بآليات جلوس ناعمة غير معدنية. يتضمن الاختبار الصارم حرقًا مستمرًا لمدة 30 دقيقة. تتراوح درجات حرارة اللهب بقوة من 750 درجة مئوية إلى 1000 درجة مئوية. بعد ذلك، يقوم الفنيون بإخضاع الصمام المتوهج للتبريد القسري بالمياه. وهذا يحاكي الصدمة الحرارية المفاجئة الناتجة عن تدخل خرطوم الحريق. يتطلب النجاح الالتزام الصارم بحدود التسرب عبر المقعد أثناء مرحلة الحرق. كما أنه يحد بشكل صارم من التسرب الخارجي بعد التبريد. يسيطر الصمام الكروي API 607 ​​على البيئات البتروكيماوية النهائية. وتعتمد المصافي عليها في عزل الطوارئ بشكل موثوق.

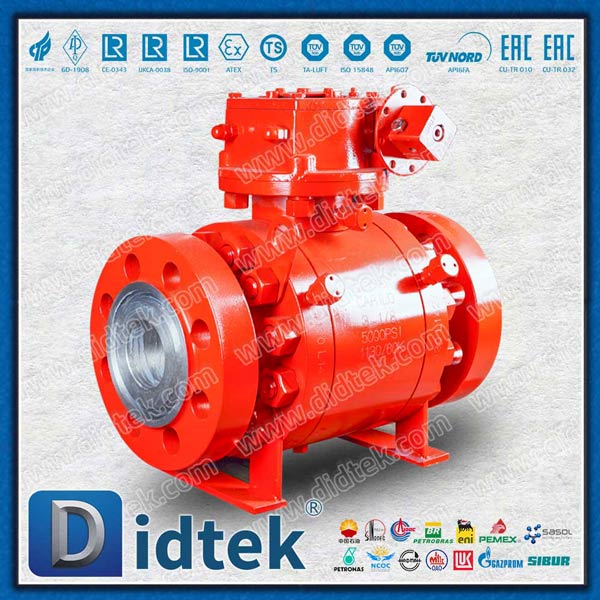

مواصفات الصمام الكروي API 6FA

على العكس من ذلك، يستهدف معيار API 6FA في المقام الأول صمامات API 6A وAPI 6D. غالبًا ما تكون هذه تصميمات ذات مقاعد معدنية أو تكوينات متخصصة في المنبع. يتطابق التعرض الحراري بشكل وثيق مع بروتوكول 607. ومع ذلك، فإنه يختلف قليلاً في بروتوكولات التبريد الهامة. كما تختلف ضغوط الاختبار ومتطلبات الاختبار التشغيلي بعد الحرق بشكل كبير. عند الحصول على صمام كروي API 6FA ، فإنك تتماشى بشكل وثيق مع متطلبات الاستخراج القوية والمنبع. تعتمد رؤوس الآبار وخطوط أنابيب النفط الخام الثقيل على هذه الشهادة المحددة.

التكافؤ عبر المعايير

غالبًا ما ترجع فرق المشتريات العالمية إلى ISO 10497 من أجل التكافؤ الدولي. ويعمل هذا المعيار الدولي بمثابة جسر حاسم. إنه يتماشى بشكل وثيق مع بروتوكولات API. يؤدي استخدام ISO 10497 إلى تبسيط جهود التوريد عبر الحدود. فهو يسمح للمنشآت بالحفاظ على خطوط أساس موحدة للسلامة عبر مواقع دولية متعددة.

مخطط المقارنة القياسي: API 607 ​​مقابل API 6FA

كيفية تحديد الصمام الكروي المناسب الآمن ضد الحريق لعمليتك

تظل مواءمة المعيار المختار مع البيئة التشغيلية لديك أمرًا بالغ الأهمية. يجب عليك مطابقة الحل الهندسي مع الظروف الميدانية الدقيقة. المواصفات غير الصحيحة تعرض حلقة الأمان بأكملها للخطر.

المنبع مقابل المصب

الإعداد الافتراضي هو API 607 ​​لمرافق المصنع وعمليات التكرير النهائية. تستخدم مناطق المصب المحددة هذه بشكل كبير مكونات ربع دورة ذات مقاعد ناعمة. توفر المقاعد الناعمة إغلاقًا يوميًا ممتازًا محكمًا للفقاعات. وعلى العكس من ذلك، حدد API 6FA لتطبيقات خطوط الأنابيب ورؤوس الآبار القاسية. تتطلب البيئات الأولية بنية الخدمة الثقيلة الموجودة في تصميمات API 6D. تحتوي الوسائط غالبًا على رمال كاشطة أو خام عالي الضغط.

حدود مادة المقعد

تحدد مادة المقعد التي اخترتها بشكل مباشر مسار الشهادة الضروري. تتطلب المقاعد الناعمة اختبار API 607 ​​لأنها تذوب عمدًا أثناء الحريق. يثبت الاختبار الجسدي أن الشفة المعدنية الثانوية المهندسة تعمل بشكل صحيح تحت الإكراه. تتصرف المقاعد المعدنية بشكل مختلف تمامًا أثناء سيناريو الحريق. أنها لا تذوب أو تتبخر. وبالتالي، فإن الصمامات ذات المقاعد المعدنية تتبع عادةً بروتوكولات API 6FA. إنهم يعتمدون على الختم المعدني الأساسي الذي يحافظ على سلامته على الرغم من التمدد الحراري الهائل.

فئة الضغط والتحجيم (قابلية التوسع)

إن فهم قواعد قياس واجهة برمجة التطبيقات (API) يمنع أخطاء الشراء الكارثية. يجب عليك التحقق من مؤهلات الشركة المصنعة للقياس بعناية.

1. التعرف على الافتراضات الشفافة: غالبًا ما يفترض المشترون خطأً أن إحدى الشهادات تغطي كتالوج البائع بالكامل. وهذا مفهوم خاطئ خطير.

2. فهم حدود الاختبار الأساسي: اختبار صمام واحد من الفئة 300 مقاس 2 بوصة لا يوافق بشكل أعمى على جميع الأحجام. إنه يؤهل فقط مجموعة محددة للغاية من الصمامات ذات الصلة.

3. التحقق من الأحجام المتجاورة: تنص قواعد قياس واجهة برمجة التطبيقات (API) على أن النموذج الأولي الذي تم اختباره يؤهل فقط الصمامات بحجم أصغر بدرجة واحدة وحجمين أكبر.

4. التحقق من حدود فئة الضغط: تؤهل الشهادة عمومًا فئة الضغط التي تم اختبارها وفئة أعلى منها. ونادرا ما يؤهل فئات الضغط المنخفض.

5. اطلب وثائق محددة: تأكد دائمًا من أن الحجم الدقيق وفئة الضغط التي تنوي شراءها تقع ضمن نطاق القياس المؤهل.

تقييم مطالبات الشركة المصنعة وتخفيف مخاطر المشتريات

يجب علينا تدقيق البائعين بعناية وبشكل منهجي. يتطلب تجنب المنتجات غير المتوافقة اتباع نهج متشكك وقائم على الأدلة بشكل كبير. يحتوي السوق الصناعي على كل من الشركات المصنعة المتميزة والمشغلين ذوي الميزانية المحدودة.

"مصمم لـ" مقابل "معتمد"

تزعم العديد من كتالوجات البائعين أن الصمام "مصمم" لإطلاق معايير آمنة. هذه العبارة ليس لها أي وزن قانوني. إنه يمثل مجرد زغب تسويقي مصمم لزيادة المبيعات. يتطلب الامتثال الحقيقي الكلمة المحددة "معتمد". ويجب عليك رفض المطالبات التسويقية الغامضة على الفور. اطلب وثائقًا صعبة لا يمكن إنكارها. يعد التمييز القانوني والأمني ​​بين هاتين العبارتين أمرًا بالغ الأهمية. لم يواجه الصمام "المصمم من أجل" أبدًا جحيمًا تصل درجة حرارته إلى 1000 درجة مئوية.

شهادة الطرف الثالث

الشهادة الذاتية من قبل الشركة المصنعة ليست كافية أبدًا. أنت بحاجة إلى دليل ملموس من السلطات المستقلة والمعترف بها. ابحث عن الطوابع والتوقيعات الرسمية من الهيئات المحترمة. توفر منظمات مثل DNV أو Lloyd"s Register أو TÜV التحقق اللازم. يقف مفتشوهم جسديًا ويشاهدون اختبار الحرق يتكشف. إنهم يضمنون أن الإجراء يتبع بروتوكول API الصارم دون انحرافات. إن توقيعهم يحول مطالبة الشركة المصنعة إلى حقيقة مثبتة وجديرة بالثقة.

MTRs وتتبع الحرارة

إن الحصول على شهادة صالحة وحده لا يكفي. يجب أن يتطابق الصمام الفعلي الذي تم تسليمه إلى موقعك مع النموذج الأولي الذي تم اختباره تمامًا. وهذا يعني التحقق بدقة من تقارير اختبار المواد (MTRs) عند الوصول. ضمان إمكانية تتبع الحرارة بشكل صارم لكل مكون رئيسي يحافظ على الضغط. يجب أن تتوافق الخصائص المعدنية وجودة الصب وأبعاد التصميم بشكل مثالي مع موضوع الاختبار الأصلي. حتى التغيير الطفيف في مادة صب الجسم ينفي ضمان السلامة من الحرائق.

أفضل الممارسات: قم دائمًا بمقارنة أرقام الحرارة المختومة على جسم الصمام مع مستندات MTR المتوفرة.

خطأ شائع: لا تقبل أبدًا شهادة امتثال عامة بدلاً من تقرير شاهد فعلي من طرف ثالث.

اعتبارات التنفيذ وحقائق الصيانة

يمثل الشراء مجرد الخطوة الأولى في دورة الحياة. تكشف الدروس التمهيدية المستندة إلى الخبرة عما يحدث فعليًا بعد التثبيت. يجب على فرق الصيانة الالتزام بالمعايير المعتمدة بجدية.

ديناميكيات عزم الدوران والتشغيل

يعمل الصمام الكروي المعتمد الآمن ضد الحرائق بشكل مختلف عن الصمام القياسي. تخلق تعبئة الجرافيت المتخصصة احتكاكًا ميكانيكيًا كبيرًا. يزيد هذا الاحتكاك بشكل حاد من عزم الدوران التشغيلي الأساسي لساق الصمام. عند تحديد حجم المحركات الهوائية أو الكهربائية الآلية، يجب أن تأخذ في الاعتبار متطلبات عزم الدوران المتزايدة. الفشل في القيام بذلك يؤدي إلى تشغيل ضعيف. قد يتوقف الصمام في منتصف السكتة الدماغية أثناء إيقاف التشغيل الطارئ الحرج.

بروتوكولات ما بعد الحريق

يجب أن تظل إجراءات التشغيل القياسية قاسية فيما يتعلق بالمعدات المكشوفة. في حالة حدوث حريق موضعي، لا يمكنك إنقاذ الصمامات المكشوفة. وحتى لو بدت سليمة من الناحية الهيكلية، فإن الإجهاد الحراري الشديد يغير من معادنها الداخلية. الحرارة الشديدة تفسد مزاج الينابيع وتشوه مسامير الجسم. يجب عليك إزالتها وعزلها واستبدالها بالكامل. لا تحاول أبدًا إعادة بناء أو إعادة استخدام الصمام المعرض للحريق في نظام الضغط.

مخاطر الصيانة الروتينية

تمثل عمليات التحول في المصانع خطرًا خفيًا وكبيرًا. يقوم الفنيون أحيانًا باستبدال عبوات غير OEM أو حلقات O عامة لتوفير الوقت. يؤدي هذا الإجراء إلى إبطال شهادة السلامة من الحرائق بشكل قانوني على الفور. يجب عليك التفويض باستخدام قطع غيار OEM الدقيقة. أي انحراف عن التصميم الأصلي الذي تم اختباره يبطل ضمان السلامة. يمكن أن تتسبب حلقة الجرافيت الأرخص قليلاً في حدوث تسرب خارجي كارثي أثناء حالة الطوارئ الحقيقية.

خاتمة

يتطلب تحديد أصول السلامة المهمة هذه عناية منهجية وعميقة. يجب عليك محاذاة وسائط العملية الخاصة بك، ومواد المقعد، ومعايير واجهة برمجة التطبيقات (API) بدقة. الأخطاء في عملية المواصفات هذه تعرض المرافق والموظفين والمجتمعات المحلية لمخاطر غير مقبولة. تعتمد السلامة الحقيقية على حقائق تم التحقق منها، وليس على افتراضات تسويقية.

عند تقييم البائعين المحتملين، ابدأ دائمًا بالأدلة القوية. نوصي بطلب عينة MTR للمنتج المقصود على الفور. اطلب شهادة اختبار API الحالية التي تتوافق مع الحجم المحدد وفئة الضغط. أخيرًا، اطلب تقرير شاهد الطرف الثالث المقابل. تشكل هذه المستندات الثلاث المهمة دفاعك النهائي ضد عمليات الشراء غير المتوافقة. إنها تضمن بقاء منشأتك آمنة في ظل أقسى الظروف التي يمكن تخيلها.

التعليمات

س: هل يمكن استخدام الصمام الكروي API 607 ​​في تطبيق API 6FA؟

ج: بشكل عام، لا. في حين أن التعرضات الحرارية متشابهة، فإن النطاق الهيكلي والأداء يختلف. يستهدف API 607 ​​الصمامات ذات المقاعد الناعمة ربع الدوران، بينما يستهدف API 6FA معدات API 6A و6D. يتطلب أي استبدال توقيعًا هندسيًا صارمًا والتحقق من التوافق المتبادل.

س: هل الصمام الكروي المثبت على مرتكز الدوران آمن للحرائق بطبيعته؟

ج: لا. يوفر تصميم مرتكز الدوران أداءً ممتازًا للضغط العالي ولكنه لا يضمن السلامة من الحرائق. بدون الشفة المعدنية الثانوية الهندسية، وأختام الجرافيت المتخصصة، والأجهزة المضادة للكهرباء الساكنة، سوف يفشل صمام مرتكز الدوران القياسي أثناء الحريق. تتطلب السلامة الحقيقية من الحرائق هندسة وشهادة متعمدة.

س: هل اختبارات السلامة من الحرائق اتجاهية؟

ج: نعم، الاختبار القياسي هو اتجاهي. عادةً ما يتم اختبار الصمامات في الاتجاه الأكثر خطورة أو التدفق الطبيعي. بالنسبة للتطبيقات ثنائية الاتجاه، يجب أن يجتاز الصمام اختبار الحريق في كلا الاتجاهين. تحقق دائمًا من أن الشهادة تغطي متطلبات التوجيه المحددة الخاصة بك.

س: هل يؤدي تغيير مادة الحلقة O إلى إبطال شهادة API 607؟

ج: نعم. حتى التغييرات البسيطة في القطع تؤثر على صلاحية الشهادة. يوافق اختبار السلامة من الحرائق على مجموعة محددة جدًا من المواد. يؤدي استبدال الحلقة O أو تعديل مادة التغليف إلى تغيير التصميم الذي تم اختباره بشكل أساسي. يؤدي هذا إلى إبطال الشهادة الأصلية ويتطلب إعادة الاختبار.
