كيف يعمل صمام الكرة؟ البناء والتشغيل والتطبيقات

يضمن التحكم الموثوق في السوائل سلامة النظام والسلامة في مكان العمل. كما أنه يدفع بشكل كبير كفاءة العمليات عبر التطبيقات الصناعية. تتسبب آليات الإغلاق غير الموثوقة بشكل روتيني في حدوث تسربات خطيرة. إنها تؤدي إلى انخفاض مفاجئ في الضغط وغالبًا ما تؤدي إلى توقف تشغيلي مكلف. أنت بحاجة إلى حل يمكن الاعتماد عليه بدرجة كبيرة للحفاظ على عمليات سلسة. يعتمد خبراء الصناعة بشكل كبير على آليات ربع الدورة المحددة هذه لإجراء عمليات إغلاق محكمة. نحن نعتبرها المعيار الذهبي المطلق لإدارة التدفق القوية عبر مختلف القطاعات. إن الانتقال من مفاهيم المكونات الأساسية إلى التقييم العميق يساعد الجميع. يمكن للمهندسين وفرق المشتريات تقييم احتياجات الامتثال الخاصة بهم بشكل صحيح. سوف تكتشف بالضبط كيف تعمل هذه المكونات الأساسية يوميًا. سوف نستكشف بنائها الداخلي وتطبيقاتها الأكثر أهمية. سوف تتعلم كيفية مطابقة التصميمات الهيكلية المحددة مع متطلبات النظام الأكثر تطلبًا. يوفر هذا الدليل رؤى قابلة للتنفيذ لتحسين بنية خطوط الأنابيب لديك اليوم.

الوجبات السريعة الرئيسية

• الميكانيكا: تستخدم الصمامات الكروية كرة مجوفة ومحورية (الكرة) للتحكم في تدفق السوائل، ولا تتطلب سوى دوران بمقدار 90 درجة للفتح أو الإغلاق بالكامل.

• الميزة الأساسية: أنها توفر ختمًا محكمًا للفقاعات مع الحد الأدنى من انخفاض الضغط، مما يجعلها مثالية لتطبيقات الإغلاق المهمة بدلاً من تعديل التدفق الدقيق.

• التحقق من الحالة: يمكن للمشغل معرفة ما إذا كان الصمام الكروي مفتوحًا أم مغلقًا على الفور من خلال مراقبة محاذاة المقبض بالنسبة للأنبوب.

• متغيرات الاختيار: يتطلب اختيار الصمام المناسب تقييم حجم المنفذ، ومواد المقعد، وأنماط التثبيت (العائم مقابل مرتكز الدوران) مقابل معلمات درجة الحرارة والضغط المحددة.

الميكانيكا الأساسية: كيف تعمل الصمامات الكروية؟

لإتقان تصميم خطوط الأنابيب الصناعية، يجب عليك أولاً فهم المبادئ الأساسية للتحكم في التدفق. عندما يسأل المشغلون عن كيفية عمل الصمامات الكروية ، فإنهم يبحثون عن تفسير ميكانيكي بسيط. يعمل الصمام باستخدام آلية دورانية فعالة للغاية. توجد كرة مجوفة داخل جسم الصمام. نحن نسمي هذا المكون الكرة الدوارة. يمر التجويف المركزي مباشرة من خلاله. يمكنك فتح مسار التدفق عن طريق محاذاة هذا التجويف المجوف مع خط الأنابيب المتصل. تتدفق الوسائط عبر المركز بحرية. يمكنك منع التدفق عن طريق تدوير الكرة بزاوية 90 درجة بالضبط. يقوم الجانب الصلب من الكرة بسد مسار السائل على الفور.

توفر هذه الآلية ربع السنوية البسيطة نتائج تشغيلية محددة. وهو يحدد سبب اختيار المنشآت لهذه المكونات بدلاً من البدائل متعددة المنعطفات.

• التشغيل ربع دورة: يمكن للمشغلين تشغيل الآلية بسرعة. يمكنك عزل السوائل الخطرة على الفور أثناء سيناريوهات إيقاف التشغيل في حالات الطوارئ. هذه السرعة تمنع وقوع حوادث كارثية في المنشأة.

• التدفق المباشر: يخلق التجويف المحاذي مسارًا خاليًا من العوائق تمامًا. فهو يقلل بشكل كبير من اضطراب السوائل الداخلية. يزيل هذا التصميم احتكاك السوائل ويحسن كفاءة النظام بشكل عام.

يظل مبدأ التشغيل الأساسي ثابتًا تمامًا عبر استراتيجيات الأتمتة المختلفة. توفر الرافعات اليدوية تحكمًا بشريًا بسيطًا في خطوط الأنابيب التي يمكن الوصول إليها. تستخدم المحركات الهوائية الهواء المضغوط لتدوير الجذع في البيئات الخطرة. تستخدم المحركات الكهربائية أنظمة آلية للتحكم الدقيق عن بعد. بغض النظر عن طريقة التشغيل المختارة، لا يزال المجال الداخلي يعتمد على دوران بسيط بمقدار 90 درجة.

التشريح والبناء: ما الذي يحرك وظيفة الصمام الكروي؟

لا يمكنك تحديد أجهزة خط الأنابيب دون تقييم مكوناتها الفردية. يكشف فحص هذا التشريح الداخلي بالضبط ما الذي يحرك وظيفة الصمام الكروي تحت الضغط الشديد.

يعمل جسم الصمام كوعاء الضغط الأساسي. يحتوي على السائل الداخلي ويقاوم القوى الهيكلية الهائلة. يؤثر اختيار المواد بشكل مباشر على المتانة والسلامة على المدى الطويل. يختار المهندسون الفولاذ الكربوني للبيئات الصناعية ذات الضغط العالي. وهي تحدد الفولاذ المقاوم للصدأ لمكافحة المواد الكيميائية المسببة للتآكل القاسية. تستخدم أنظمة السباكة التجارية في كثير من الأحيان مواد النحاس أو PVC لتوزيع المياه القياسية.

تعمل الكرة الدوارة كعنصر أساسي للتحكم في التدفق. يجب على الشركات المصنعة أن تقوم بتصنيع هذا المجال وفقًا للتفاوتات الصارمة. يحدد تشطيب السطح طول عمر الختم الداخلي. كرة مصقولة للغاية تمنع تآكل الاحتكاك المبكر. الخدوش على سطح الكرة ستؤدي في النهاية إلى إضعاف ختم السائل المحكم.

تعمل المقاعد بمثابة حلقات الختم الحيوية داخل الهيكل. يضغطون بقوة على الكرة الدوارة. تستخدم معظم التطبيقات العامة مواد ناعمة مثل PTFE أو PEEK. توفر المقاعد الناعمة إمكانيات إغلاق ممتازة ضد الفقاعات. ومع ذلك، فإنها تمثل مخاطر تشغيلية واضحة. تظل المقاعد الناعمة معرضة بشدة للوسائط الكاشطة. يمكن للجسيمات الصلبة أن تمزق المواد الناعمة بسهولة. غالبًا ما تتطلب التطبيقات ذات درجات الحرارة المرتفعة مقاعد معدنية متينة بدلاً من ذلك.

تقوم مجموعة الجذع والتعبئة بتوصيل المحرك الخارجي بالكرة الداخلية. ينقل هذا العمود قوة الدوران. يجب عليك دائمًا الإصرار على تصميمات جذعية مقاومة للانفجار. يتم تحميل جذع مقاوم للانفجار من داخل جسم الصمام. يدفع ضغط خط الأنابيب الداخلي الجذع فعليًا إلى أعلى إلى كتف الاحتفاظ. يعمل هذا التصميم كميزة أمان غير قابلة للتفاوض. يمنع الجذع من الخروج للخارج تحت طفرات الضغط الشديد.

الجدول 1: مواد الإسكان المشتركة ونقاط قوة التطبيق

تصور الحالة: هل الصمام الكروي مفتوح أم مغلق؟

يظل التحقق البصري بروتوكولًا مهمًا للسلامة في البيئات الصناعية الحديثة. يجب على أطقم الصيانة تحديد حالة تدفق السوائل على الفور. نظرة بسيطة يمكن أن تمنع تفريغ السوائل العرضي أثناء الصيانة الروتينية. يحتاج الفنيون في كثير من الأحيان إلى تحديد ما إذا كانت حالة الصمام الكروي مفتوحًا أم مغلقًا موجودة حاليًا على الخط.

توفر قواعد المؤشر اليدوية تأكيدًا مرئيًا مضمونًا. يتم ربط المقبض الخارجي مباشرة بما يتماشى مع التجويف الداخلي المجوف. عندما يكون المقبض موازيًا تمامًا للأنبوب، يكون الصمام مفتوحًا. يتدفق السائل بحرية عبر النظام. عندما يدير المشغل المقبض بشكل عمودي على الأنبوب، يكون الصمام مغلقًا. يشير هذا الاتجاه عبر الأنابيب بصريًا إلى مسار سائل مسدود.

تتطلب خطوط الأنابيب غير المزودة بالموظفين أو البعيدة استراتيجيات تحقق مختلفة تمامًا. لا يمكن للمشغلين السير في خط الأنابيب لفحص المقابض يدويًا. تقوم المرافق بحل هذه المشكلة عن طريق تنفيذ التحقق الآلي من النظام. يقوم المهندسون بتثبيت مفاتيح الحد ومؤشرات الموضع المتطورة مباشرة على المشغل. تكتشف هذه الأجهزة الإلكترونية الموقع الفعلي الدقيق للساق. يقومون بتغذية القياس عن بعد في الوقت الحقيقي إلى نظام التحكم المركزي SCADA. يمكن لمشغلي غرفة التحكم التحقق على الفور من حالة التدفق على لوحات المعلومات الرقمية الخاصة بهم دون إجراء عمليات تفتيش ميدانية فعلية.

التكوينات الرئيسية: مطابقة التصميم لمتطلبات النظام

لا يوجد تصميم واحد يناسب كل التطبيقات الصناعية بشكل مثالي. يتطلب تحديد صمام كروي ربع دورة موثوق به مطابقة التكوينات الهيكلية بعناية لمتطلبات النظام الخاص بك.

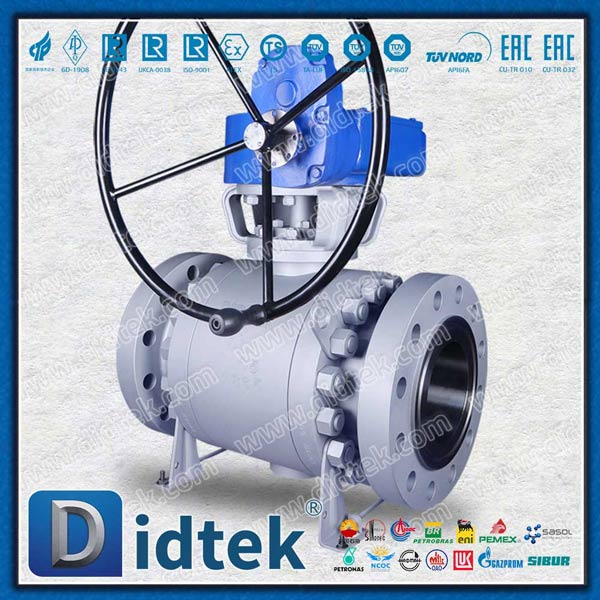

تؤثر قرارات حجم المنفذ بشكل كبير على كفاءة النظام والوزن الإجمالي. يجب عليك تقييم قطر التجويف بالنسبة لأنبوب التوصيل. تتميز تصميمات المنافذ الكاملة بقطر تجويف مماثل لخط الأنابيب. أنها توفر تقييد التدفق صفر. يعد هذا التكوين مثاليًا لخطوط الأنابيب التي تتطلب عمليات "التنظيف" الروتينية للتنظيف أو الفحص. ومع ذلك، تظل نماذج المنافذ الكاملة أكبر حجمًا وتتطلب دعمًا هيكليًا أثقل. تتميز نماذج المنافذ القياسية أو المصغرة بحجم تجويف أصغر من الأنبوب. أنها توفر بديلاً فعالاً من حيث التكلفة. يجب عليك تحديد منافذ منخفضة للتطبيقات التي يظل فيها انخفاض الضغط الطفيف مقبولاً.

تملي الأساليب الهيكلية كيفية تعامل المكونات الداخلية مع ضغط الخط. يجب عليك الاختيار بين التكوينات العائمة والمثبتة بناءً على النطاق التشغيلي.

• تصميم الكرة العائمة: الكرة الداخلية ليست مثبتة بشكل صارم على الجذع. يدفع ضغط خط المنبع الكرة فعليًا مقابل مقعد المصب. هذا الإجراء الميكانيكي يخلق الختم. نوصي بالتصميمات العائمة في المقام الأول لأنظمة الضغط المنخفض إلى المتوسط.

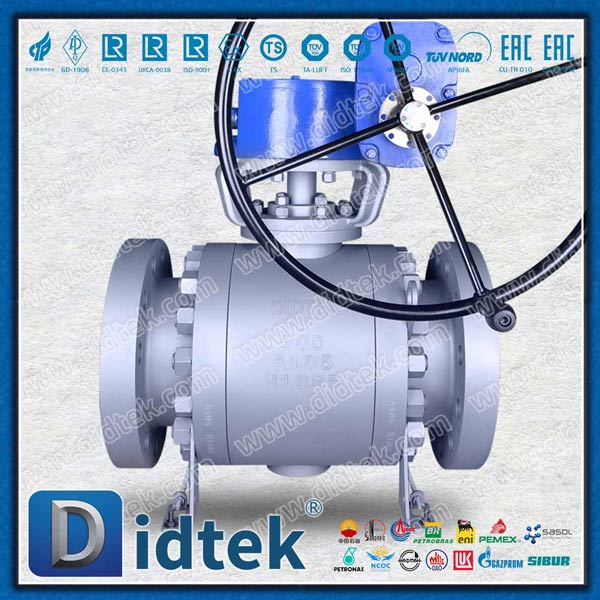

• تصميم مثبت على مرتكز الدوران: تولد الأنابيب ذات القطر الكبير وسيناريوهات الضغط العالي قوى دفع هائلة. من شأن التصميم العائم أن يسحق المقعد الناعم في اتجاه مجرى النهر في ظل هذه الظروف. تعمل تصميمات مرتكز الدوران على تثبيت الكرة بشكل آمن في الأعلى والأسفل. يدفع ضغط الخط المقاعد العائمة نحو الكرة الثابتة بدلاً من ذلك. يمنع هذا التصميم عزم الدوران المفرط للتشغيل ويزيل الضرر الشديد للمقعد.

مخاطر التنفيذ ومعايير الاختيار

إن فهم كيفية عمل الصمام الكروي يعني أيضًا التعرف على حدوده الميكانيكية. يتطلب التنفيذ السليم الالتزام الصارم بالقيود الهندسية المعمول بها.

يجب أن تعرف بدقة متى لا تستخدم هذا الجهاز المحدد. يمثل الاختناق خطأ التطبيق الأكثر شيوعًا. يجب ألا تستخدم أبدًا آلية ربع دورة قياسية لتعديل التدفق الدقيق. يؤدي ترك الكرة مفتوحة جزئيًا إلى تعريض المقاعد الناعمة الرقيقة لتدفق السوائل عالي السرعة. هذه السرعة الموضعية تسبب التجويف الشديد والتآكل السريع. تتحلل مادة المقعد بسرعة. يؤدي سوء الاستخدام هذا مباشرة إلى فشل تشغيلي سابق لأوانه. علاوة على ذلك، يجب عليك تجنب استخدامها للملاط أو الجسيمات الثقيلة. تنحصر الجزيئات الصلبة بسهولة داخل تجويف الجسم الداخلي خلف الكرة. في نهاية المطاف، سوف يستحوذ الحطام المتراكم على الحركة الدورانية بالكامل.

يقوم المهندسون بتقييم أبعاد متعددة قبل الموافقة على المواصفات النهائية. اتبع معايير التقييم المحددة هذه لضمان موثوقية النظام:

1. تحليل تصنيف الضغط ودرجة الحرارة (PT): تفقد مواد الختم الناعمة قوتها الميكانيكية مع ارتفاع درجات الحرارة. يجب أن تتعلم قراءة مخططات PT الخاصة بالشركة المصنعة بعناية. قد يتعامل أحد المكونات مع الضغط العالي في درجة حرارة الغرفة ولكنه يفشل بشكل كارثي عند 300 درجة فهرنهايت. قم دائمًا بتعيين المعلمات التشغيلية المتطرفة الخاصة بك مقابل منحنى PT الرسمي.

2. شهادة الامتثال للصناعة: يجب عليك التحقق من السلامة الهيكلية من خلال المعايير المعترف بها. تتطلب التطبيقات الصناعية القياسية عادةً التوافق مع ASME B16.34. يتطلب قطاع النفط والغاز شهادات API 608 أو API 6D أكثر صرامة. تضمن هذه الشهادات بروتوكولات اختبار صارمة وجودة معدنية مثبتة.

3. تحديد حجم عزم دوران المحرك: يجب عليك حساب عزم الدوران الانفصالي الدقيق المطلوب لتحويل الجذع تحت أقصى ضغط تفاضلي. سيتوقف مشغل آلي صغير الحجم أثناء إيقاف التشغيل في حالات الطوارئ. قم دائمًا بتطبيق عامل أمان كبير على حسابات عزم الدوران الخاصة بك.

خاتمة

توفر آلية ربع دورة حلاً موثوقًا به بشكل استثنائي لعزل السوائل الصناعية. في حين أن الآليات الأساسية تبدو بسيطة بشكل رائع، إلا أن التنفيذ الناجح يظل معقدًا. يتطلب تحديد البناء الداخلي الصحيح دراسة متأنية لضغط النظام، والوسائط المتدفقة، ودرجات الحرارة المحيطة القصوى. يجب عليك مطابقة مواد الجسم وأحجام المنافذ وهياكل التثبيت مع بيئة التشغيل الفريدة الخاصة بك. سيؤدي تجاهل تقييمات PT أو استخدام المقاعد الناعمة للملاط الكاشطة إلى الإضرار بسلامة خط الأنابيب لديك.

اتخذ خطوات استباقية لتأمين بنية التحكم في السوائل في منشأتك. قم بمراجعة أنظمة خطوط الأنابيب الحالية لديك لتحديد آليات الاختناق المطبقة بشكل غير صحيح. استشر مهندس عمليات مؤهل للتحقق من حجم المنفذ وحسابات عزم دوران المحرك. قم بمراجعة أوراق مواصفات الشركة المصنعة التفصيلية على الفور لبدء قائمة مختصرة من البائعين المعتمدين بشكل صحيح لترقية منشأتك التالية.

التعليمات

س: هل يمكنك استخدام صمام كروي للتحكم في التدفق (الاختناق)؟

ج: بشكل عام، لا. لقد تم تصميمها بشكل صارم لتشغيل/إيقاف الخدمة. يؤدي الاختناق إلى تعريض المكونات الداخلية لتدفق السوائل عالي السرعة. يؤدي ذلك إلى إتلاف المقاعد الناعمة وإضعاف الختم المحكم للفقاعات. توجد استثناءات لنماذج V-port المتخصصة المصممة خصيصًا للتعديل.

س: لماذا يتسرب الصمام الكروي عند إغلاقه؟

ج: عادة ما يكون سبب التسربات هو المقاعد ذات النقاط الكبيرة الناتجة عن الحطام الصلب الموجود في الخط. كما أنها تنتج أيضًا عن التدهور الحراري لأختام PTFE بسبب عمليات ارتفاع درجة الحرارة. في الأنظمة الآلية، غالبًا ما يؤدي فشل عزم دوران المحرك غير الكافي في إكمال الدوران الكامل بزاوية 90 درجة إلى حدوث تسرب بسيط.

س: ما الفرق بين الصمام الكروي وصمام البوابة؟

ج: توفر الصمامات الكروية عملية ربع دورة سريعة للغاية بزاوية 90 درجة وختم محكم ممتاز. تتطلب صمامات البوابة دورات يدوية متعددة، مما يؤدي إلى تشغيل أبطأ بكثير. ومع ذلك، غالبًا ما تكون صمامات البوابة أرخص بالنسبة للتطبيقات ذات القطر الكبير والدورة المنخفضة حيث لا تتطلب سرعة التشغيل في حالات الطوارئ.
