صمام كروي هوائي مقابل كهربائي: دليل الاختيار

تحمل أتمتة الصمامات مخاطر عالية بشكل لا يصدق عبر البيئات الصناعية الحديثة. يؤدي اختيار نوع المشغل الخاطئ في كثير من الأحيان إلى فشل سابق لأوانه، أو توقف غير متوقع، أو مخاطر شديدة على السلامة في خطوط العمليات الحرجة. لا يستطيع المهندسون التخمين عند تحديد هذه المكونات الحيوية.

يقوم كل من النظامين الهوائي والكهربائي في النهاية بإدارة الصمام للتحكم في تدفق السوائل. ومع ذلك، فإن تصميماتها الميكانيكية الأساسية تملي احتياجات مختلفة تمامًا للبنية التحتية، ودورات الصيانة، والحدود التشغيلية. غالبًا ما يؤدي تحديد مصدر طاقة غير مناسب إلى إجبار المصانع على إجراء تعديلات هيكلية باهظة الثمن لاحقًا.

يشرح هذا الدليل الشامل الحقائق التقنية لكلا الخيارين الأساسيين. وسوف نستكشف مزاياها الهيكلية المحددة، والقيود البيئية، ومخاطر التنفيذ الخفية. سوف تحصل على الإطار الدقيق اللازم لوضع اللمسات الأخيرة على مواصفات الشراء الخاصة بك بثقة تامة.

الوجبات السريعة الرئيسية

• توفر الصمامات الكروية الهوائية سرعات دورة سريعة، وتكاليف أولية أقل لكل وحدة، وسلامة متأصلة في البيئات الخطرة، ولكنها تتطلب بنية تحتية موثوقة للهواء المضغوط.

• توفر الصمامات الكروية التي يتم تشغيلها كهربائيًا تعديلًا دقيقًا واستهلاكًا أقل للطاقة بمرور الوقت، مما يجعلها مثالية للمواقع النائية التي لا تحتوي على مصدر هواء.

• غالبًا ما ينقسم العامل الحاسم إلى ثلاثة متغيرات: توفر الأداة المساعدة، وسرعة التشغيل المطلوبة، ومتطلبات الحالة الآمنة الافتراضية.

تحديد خط الأساس: متى يجب الترقية إلى صمام كروي مُشغل

تخلق الصمامات اليدوية اختناقات هائلة في العمليات القابلة للتطوير. إنها تسبب خطأً بشريًا عندما تتطلب العمليات تحكمًا دقيقًا في السوائل. الوحدات التي يتم تشغيلها يدويًا لا يمكنها ببساطة الاستجابة بسرعة كافية أثناء أحداث الطوارئ. تؤدي الترقية إلى صمام كروي مُشغل إلى حل هذه التأخيرات التشغيلية على الفور.

ترتبط الأنظمة المشغلة مباشرة بوحدات التحكم المنطقية القابلة للبرمجة (PLCs) وشبكات التحكم الموزعة. يسمح هذا التكامل السلس بالتسلسل الآلي، وإيقاف التشغيل الفوري في حالات الطوارئ، والمراقبة الشاملة عن بعد. يمكن لمشغلي المحطة التحكم في العشرات من الوصلات الحيوية من خلال واجهة مركزية واحدة. وهذا يلغي حاجة الموظفين للوصول فعليًا إلى المناطق الخطرة أو النائية.

بمجرد أن تقرر أتمتة خط ما، ينقسم الاختيار الهندسي إلى مصدرين أساسيين للطاقة. يجب عليك الاختيار بين الهواء المضغوط والتيار الكهربائي. يغير كل مصدر للطاقة متطلبات التثبيت لديك بشكل جذري. يجب عليك مواءمة هذا الاختيار مع المرافق النباتية الموجودة لديك. إن تركيب بنية تحتية جديدة للمرافق العامة خصيصًا لعدد قليل من الصمامات نادرًا ما يبرر النفقات الرأسمالية.

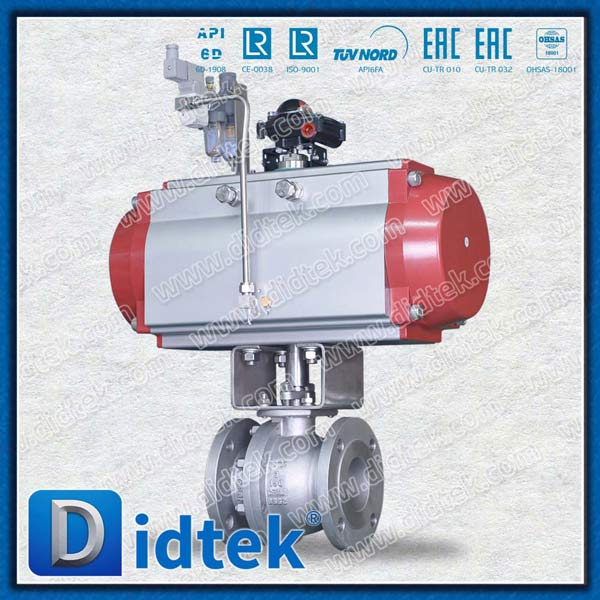

هندسة الصمامات الكروية الهوائية: نقاط القوة والقيود والملاءمة الأفضل

يعتمد الواقع التشغيلي للصمام الكروي الهوائي بشكل كبير على هواء النبات المضغوط. يعمل ضغط الهواء مباشرة على المكبس الداخلي أو الحجاب الحاجز لتوليد عزم دوران عالي. تهيمن هذه الوحدات على قطاعات الصناعات الثقيلة لعدة أسباب أساسية.

المزايا الأساسية

• سرعة لا مثيل لها: توفر دورات فتح وإغلاق سريعة بشكل استثنائي. تعمل العديد من الوحدات بشكل كامل في أقل من ثانية واحدة.

• أمان بسيط من الفشل: توفر تصميمات الإرجاع الزنبركي عملية آمنة ومضمونة ميكانيكيًا. إذا فشل ضغط الهواء في المصنع، فإن النوابض الداخلية الثقيلة تدفع الصمام على الفور إلى وضع مفتوح أو مغلق محدد.

• الامتثال للمخاطر: الميكانيكا التي تعمل بالهواء خالية من الشرر بطبيعتها. وهذا يجعلها الخيار الافتراضي للبيئات ذات التصنيف ATEX أو شديدة الاشتعال.

• تكلفة أولية أقل: يظل سعر الأجهزة بشكل عام أقل مقارنة بالنماذج الإلكترونية المكافئة. أنها تحتوي على مكونات داخلية أقل تعقيدا.

مخاطر التنفيذ والقيود

على الرغم من بساطتها القاسية، فإن الوحدات الجوية تحمل تبعيات بيئية صارمة. إنها تتطلب مصدر هواء نظيف وجاف ومضغوط باستمرار. تؤدي نوعية الهواء الرديئة إلى تدهور الأختام الداخلية بسرعة. إذا كانت منشأتك تفتقر إلى شبكة ضواغط صناعية موجودة، فإن تركيب واحدة فقط لأتمتة الصمامات يصبح باهظ التكلفة.

علاوة على ذلك، يظل الهواء المضغوط أداة مكلفة للغاية من حيث توليده وصيانته. حتى التسريبات البسيطة في النظام تؤدي إلى تضخيم نفقات التشغيل على المدى الطويل بشكل كبير. يجب عليك مراقبة شركات الطيران والجهات التنظيمية بشكل مستمر لضمان الأداء الأمثل.

أفضل الممارسات للوحدات التي تعمل بالهواء

قم دائمًا بتركيب وحدات تشحيم منظم الفلتر (FRL) عالية الجودة في أعلى المشغل. الالتزام الصارم بمعايير الهواء الخاصة بالأجهزة لمنع تراكم الرطوبة الداخلية. من الأخطاء الشائعة إهمال ترشيح الخطوط الجوية، مما يؤدي مباشرة إلى فشل الختم المبكر ووقت التوقف المكلف غير المخطط له.

الصمامات الكروية المشغلة بالكهرباء: نقاط القوة والقيود والملاءمة الأفضل

يعمل النظام الكهربائي بشكل مختلف تمامًا. يستخدم محركًا كهربائيًا ومجموعة تروس لتدوير ساق الصمام ميكانيكيًا. غالبًا ما يطلق محترفو الصناعة على هذا الإعداد اسم الصمام الكروي المزود بمحرك . أنها توفر فوائد تشغيلية متميزة لتطبيقات محددة.

المزايا الأساسية

• استقلال البنية التحتية: فهي تتطلب فقط أسلاك طاقة محلية، تعمل على التيارات القياسية AC أو DC. وهذا يجعلها مثالية للتركيبات عن بعد التي تفتقر إلى شبكة ضاغط موجودة.

• التحكم الدقيق: يتفوقون في تعديل التدفق بدلاً من تنفيذ إجراءات تشغيل/إيقاف بسيطة. إنها تقبل بسهولة إشارات التحكم القياسية 4-20 مللي أمبير لتحقيق تحديد المواقع بدقة.

• كفاءة عالية في استخدام الطاقة: تستهلك الوحدة الطاقة فقط أثناء تحريك الجذع بشكل نشط. وينتج عن ذلك انخفاض كبير في نفقات المرافق على المدى الطويل مقارنة بالحفاظ على ضغط هوائي ثابت.

مخاطر التنفيذ والقيود

تعمل هذه الصمامات الكروية الكهربائية بشكل أبطأ ميكانيكيًا حسب التصميم. يقوم المهندسون عن عمد بإبطاء نسبة التروس لمنع التآكل المفرط للتروس وتأثيرات المطرقة المائية الخطيرة. إذا كانت العملية الخاصة بك تتطلب إيقاف التشغيل لمدة أقل من ثانية، فمن المحتمل أن تفشل الوحدة التي تعمل بمحرك في متطلبات التوقيت الخاصة بك.

إن تحقيق حالة آمنة من الفشل الحقيقي يؤدي أيضًا إلى تعقيد كبير. نظرًا لأنها تفتقر إلى النوابض الميكانيكية، يجب عليك الاعتماد على البطاريات الاحتياطية الداخلية أو المكثفات الفائقة. تؤدي هذه المكونات إلى تضخيم تكلفة الوحدة الأولية وتعقيدات الصيانة المستمرة بشكل كبير. بالإضافة إلى ذلك، فإنها تظهر حساسية بيئية عالية. يجب عليك تحديد مبيتات باهظة الثمن ومتخصصة وفقًا لـ NEMA أو IP لمنع دخول الرطوبة ومنع حدوث شرارة داخلية في المناطق الخطرة.

الأخطاء الشائعة في المواصفات الإلكترونية

من الأخطاء المتكررة تركيب وحدات إلكترونية قياسية في الخارج بدون سخانات مضادة للتكثيف. تتسبب التقلبات في درجات الحرارة في حدوث تكثيف داخلي، مما يؤدي بسرعة إلى قصور في لوحات التحكم الداخلية. حدد دائمًا السخانات الداخلية للتركيبات الخارجية أو ذات الرطوبة العالية.

مصفوفة القرار وجهاً لوجه: تقييم الأبعاد الحاسمة

عند مقارنة كلتا التقنيتين جنبًا إلى جنب، يجب على فرق المشتريات النظر إلى ما هو أبعد من أمر الشراء الأولي. دعونا نقيم أبعاد الأداء الحاسمة التي تملي النجاح على المدى الطويل.

تكلفة الأجهزة المقدمة مقابل مصاريف المرافق خلال دورة الحياة

عادةً ما تقدم المحركات التي تعمل بالهواء أجهزة أولية رخيصة ولكنها تتطلب توليد مرافق مستمرة باهظ الثمن. تسحب الضواغط كميات هائلة من الكهرباء. على العكس من ذلك، تتطلب المحركات الإلكترونية استثمارات باهظة الثمن في الأجهزة مقدمًا ولكنها تعمل برسوم مرافق رخيصة بشكل لا يصدق. يجب عليك موازنة ميزانيتك الرأسمالية المباشرة مع ميزانية الصيانة التشغيلية طويلة المدى.

حدود دورة العمل

يمكن للوحدات التي تعمل بالهواء أن تعمل بشكل مستمر دون التعرض لخطر ارتفاع درجة الحرارة. إنهم يتعاملون بسهولة مع دورات العمل بنسبة 100% في العمليات النشطة للغاية. ومع ذلك، تمتلك المحركات الإلكترونية حدودًا محددة لدورة العمل. تحمل المحركات الصناعية الشائعة معدلات دورة عمل تبلغ 25% أو 75%. إذا تجاوزت هذه الحدود، فسوف ترتفع درجة حرارة ملفات المحرك الداخلية وتحترق تمامًا.

نسبة عزم الدوران إلى الحجم

يولد ضغط الهواء قوة هائلة داخل غرفة فيزيائية صغيرة نسبيًا. وهذا يمنح الوحدات التي تعمل بالهواء نسبة عزم دوران عالية إلى الحجم. إنها تتلاءم بسلاسة مع تكوينات الأنابيب الضيقة حيث لا تستطيع الأغطية الكهربائية الضخمة إزالة العوائق المحيطة فعليًا.

مؤشر الموقف والقياس عن بعد

غالبًا ما تتميز الوحدات الإلكترونية بحلقات ردود فعل مدمجة ومحددات موضعية ومفاتيح حدودية خارج الصندوق. إنهم ينقلون موقعهم الدقيق بسلاسة إلى PLC. تتطلب الوحدات التي تعمل بالهواء مكونات إضافية منفصلة، ​​مثل صناديق المفاتيح الخارجية وأجهزة استشعار القرب، لتحقيق نفس المستوى من القياس الرقمي عن بعد.

مصفوفة مقارنة الأداء

حقائق التنفيذ: دروس من الميدان

نادراً ما تعكس البيئات الصناعية في العالم الحقيقي مختبرات الاختبار الخاضعة للرقابة. نلاحظ أوضاع فشل مميزة عندما تدخل المعدات إلى خطوط الإنتاج الفعلية. إن فهم هذه الحقائق الميدانية يمنع فشل النظام الكارثي.

نوعية الهواء في النبات تملي بشكل مباشر الموثوقية الميكانيكية. تقوم الضواغط الصناعية القياسية في كثير من الأحيان بدفع الرطوبة أو زيت الضاغط أو قشور الأنابيب المجهرية إلى خطوط الهواء. عندما يصل هذا الحطام إلى المشغل، فإنه يسجل جدران الأسطوانة الداخلية. في البيئات الباردة، تتجمد الرطوبة المحتبسة ببساطة. يؤدي هذا إلى قفل المشغل بالكامل في مكانه. يجب عليك الحفاظ على معايير تنقية الهواء الصارمة التي تتوافق مع إرشادات ISA لضمان التشغيل الموثوق.

وعلى العكس من ذلك، فإن انخفاض الجهد الكهربائي يصيب التركيبات الإلكترونية البعيدة. غالبًا ما تقوم المرافق بتشغيل تمديدات أسلاك طويلة إلى صهاريج تخزين بعيدة أو مشعبات خارجية. تعاني مقاييس الأسلاك القياسية من تدهور كبير في الجهد على مسافات طويلة. يترك هذا الانخفاض المحرك بدون طاقة كهربائية كافية لتوليد عزم الدوران المقدر. يتوقف المحرك في نهاية المطاف في منتصف الدورة، ويفشل في تثبيت الكرة الداخلية بالكامل. يجب على المهندسين حساب أحجام مقاييس الأسلاك بعناية مقابل أطوال التشغيل.

تمثل المطرقة المائية خطرًا ميدانيًا خطيرًا آخر. يحمل السائل المتحرك طاقة حركية هائلة. ويمكن لسرعة الإغلاق الفائقة السرعة للوحدة التي تعمل بالهواء أن توقف هذا التدفق فجأة، مما يؤدي إلى إرسال موجات صدمية مدمرة إلى الخلف عبر نظام الأنابيب. وبمرور الوقت، تؤدي هذه الموجات الصدمية إلى تمزق وصلات الأنابيب وإتلاف أجهزة الاستشعار الحساسة عند المنبع. تعمل الوحدة التي تعمل بمحرك بشكل طبيعي على تخفيف هذا الخطر الدقيق. يضمن تقليل التروس البطيء تقييد التدفق التدريجي، مما يسمح بتبدد الطاقة الحركية بأمان.

إطار عمل القائمة المختصرة خطوة بخطوة

يتطلب اختيار التكنولوجيا الصحيحة عملية إزالة منطقية. اتبع هذا الإطار خطوة بخطوة لتضييق نطاق مواصفات أجهزتك بدقة.

1. الخطوة 1: تدقيق المرافق المتاحة. قم بتقييم موقع التثبيت الخاص بك على الفور. إذا ظل هواء النبات الجاف الموثوق به غير متاح تمامًا، فاستخدم الحل الإلكتروني افتراضيًا. نادرًا ما يكون تثبيت شبكة ضاغط جديدة للخدمة الشاقة مبررًا إلا إذا كنت تخطط لأتمتة العشرات من المكونات القريبة في وقت واحد.

2. الخطوة الثانية: تحديد المخاطر البيئية. استشر تصنيفات سلامة منشأتك. إذا كانت البيئة تحتوي على غازات متفجرة، أو غبار قابل للاحتراق، أو وسائط شديدة الاشتعال، فإن الوحدة التي تعمل بالهواء تصبح المسار الأكثر توافقًا ومنطقيًا. غالبًا ما يكون تحقيق تصنيفات ATEX اللازمة للمعدات الإلكترونية باهظ التكلفة.

3. الخطوة 3: تحديد مدى خطورة الفشل. قم بتحليل ما يجب أن يحدث أثناء انقطاع التيار الكهربائي الكامل عن المنشأة. إذا كان الخط يجب أن يفشل في وضع مغلق تمامًا لمنع تسرب المواد الكيميائية، فإن أنظمة الهواء أحادية الفعل تكون متفوقة من الناحية الهيكلية. توفر النوابض الفولاذية الثقيلة موثوقية أعمق من البطاريات الاحتياطية المهينة.

4. الخطوة 4: تقييم التعديل مقابل احتياجات التشغيل/الإيقاف. تحديد دقة العملية المطلوبة. إذا كنت تحتاج فقط إلى عزل بسيط مفتوح/مغلق، فإن أنظمة الهواء تعمل بشكل مثالي. ومع ذلك، من أجل التحكم الدقيق في التدفق المستمر والتفاعل مع إشارات 4-20 مللي أمبير، يجب أن تزن الخيارات الآلية بقوة.

الإجراء التالي: قم بتوثيق حجم الأنبوب الدقيق ونوع الوسائط وضغط الخط ودرجة حرارة التشغيل. سيؤدي تجهيز هذه المعلمات الدقيقة إلى تبسيط استشارة البائع القادمة بشكل كبير.

خاتمة

ولم تثبت أي من التقنيتين تفوقهما عالميًا في جميع السيناريوهات الصناعية. ويظل الاختيار الأمثل يعتمد بشكل صارم على بيئة التطبيق المحددة لديك والبنية التحتية المتاحة. قم بإعطاء الأولوية لسلامة النظام بشكل عام، والامتثال البيئي، وتوافر المرافق المحلية فوق مجرد مقارنة تكاليف الأجهزة الأولية.

تتفوق الأنظمة التي تعمل بالهواء في العمليات الحرجة عالية السرعة والخطرة والآمنة من الفشل، بشرط أن تمتلك جودة هواء ممتازة. تهيمن الأنظمة التي تعمل بمحركات على المواقع النائية، ومهام التعديل الدقيقة، والبيئات التي لا توجد فيها مرافق الهواء.

إذا كنت مستعدًا لتحديد صمام كروي كهربائي أو وحدة عالية الأداء تعمل بالهواء لمشروعك القادم، فلا تضع اللمسات النهائية على مخططاتك وحدك. اتصل بفريق الدعم الهندسي الخاص بنا وأخبره بمعلمات التطبيق الدقيقة الخاصة بك لضمان الحصول على استشارة مثالية بشأن الحجم والاختيار.

التعليمات

س: هل يمكن أن يعمل الصمام الكروي الكهربائي بدون طاقة؟

ج: نعم، ولكن فقط يدويًا أو من خلال وسائل الأمان المتخصصة. تتميز معظم المحركات الإلكترونية الصناعية بوجود عجلة يدوية للتجاوز تسمح للمشغلين بإدارة الصمام أثناء انقطاع التيار الكهربائي. للعمل الآلي بدون طاقة رئيسية، يجب أن تكون الوحدة مجهزة ببطاريات احتياطية داخلية أو مكثفات فائقة، مما يضيف تكلفة كبيرة ويتطلب استبدالًا روتينيًا.

س: ما هو العمر الافتراضي النموذجي للمشغل الهوائي مقارنة بالمشغل الكهربائي؟

ج: توفر المحركات التي تعمل بالهواء عادةً عمرًا افتراضيًا أعلى للدورة، وغالبًا ما يتجاوز مليون دورة قبل أن تتطلب عمليات استبدال بسيطة للحلقة الدائرية والختم. تواجه المحركات الإلكترونية في نهاية المطاف تآكلًا في التروس وتدهورًا في فرشاة المحرك، مما يتطلب بشكل عام إصلاحات ميكانيكية أكثر كثافة في وقت أقرب، خاصة إذا تم حجمها بشكل غير صحيح أو تم دفعها إلى ما بعد دورات العمل الخاصة بها.

س: كيف يمكنني الاختيار بين المشغلات الهوائية مزدوجة المفعول ومشغلات الهواء النابضية؟

ج: اختر إرجاع الزنبرك (أحادي الفعل) إذا كان بروتوكول السلامة الخاص بك يتطلب فتح الصمام أو إغلاقه تلقائيًا أثناء انقطاع إمداد الهواء. اختر الفعل المزدوج إذا كنت تريد تقليل استهلاك الهواء ولا تحتاج إلى ضمان أمان ميكانيكي نهائي، حيث تتطلب الوحدات مزدوجة الفعل ضغط الهواء لكل من ضربات الفتح والإغلاق.

س: هل الصمامات الكروية الآلية مناسبة للتركيب الخارجي؟

ج: نعم، بشرط تحديدها بشكل صحيح. يجب عليك تحديد الوحدات الموجودة في حاويات ذات تصنيف NEMA 4 أو NEMA 4X أو IP67 لمنع دخول المطر والغبار. والأهم من ذلك، يجب أن تشتمل الوحدات الخارجية على سخانات داخلية مضادة للتكثيف لمنع انخفاض درجات الحرارة من خلق الرطوبة التي تدمر لوحات الدوائر الداخلية.
