الصمام الكروي ذو المنفذ الكامل من الفولاذ الكربوني المتوافق مع NACE

عادةً ما يتم تحديد الصمام الكروي ذو المنفذ الكامل المصنوع من الفولاذ الكربوني والمتوافق مع NACE لخطوط أنابيب النفط والغاز وأنظمة الغاز الحامض ومنشآت البتروكيماويات وتطبيقات العمليات الصعبة الأخرى. ومع ذلك، تصف هذه المتطلبات الثلاثة جوانب مختلفة للصمام:

• يشير الفولاذ الكربوني بشكل أساسي إلى مادة جسم الصمام.

• يصف المنفذ الكامل التجويف الداخلي ومسار التدفق.

• يتعلق امتثال NACE باختيار المواد ومتطلبات الأداء للخدمة الحامضة.

يعد الجمع بين هذه المتطلبات بشكل صحيح أمرًا مهمًا لتحقيق إيقاف موثوق، وفقدان منخفض للضغط، وتشغيل آمن، وعمر خدمة طويل في الغاز الحامض وتطبيقات الضغط العالي الأخرى.

ما هو صمام الكرة ذو المنفذ الكامل من الصلب الكربوني؟

يستخدم الصمام الكروي عنصر إغلاق كروي مع تجويف من خلال مركزه. عندما يتم محاذاة التجويف مع خط الأنابيب، يكون الصمام مفتوحًا. عندما تدور الكرة 90 درجة، فإن الجانب الصلب يحجب مسار التدفق.

للحصول على شرح أكثر تفصيلاً لبناء وتشغيل الصمام الكروي، راجع مقال DIDTEK ما هو الصمام الكروي؟

يجمع الصمام الكروي ذو المنفذ الكامل من الفولاذ الكربوني ما يلي :

1. جسم صمام من الفولاذ الكربوني للقوة الميكانيكية ومقاومة الضغط.

2. منفذ كامل أو ممر كامل التجويف يتطابق بشكل وثيق مع خط الأنابيب المتصل.

3. ترتيب الكرة والمقعد مصمم للإغلاق المحكم.

4. مواد التشذيب والختم المختارة لوسط العملية.

5. متطلبات المواد المتعلقة بـ NACE عند استخدام الصمام في خدمة الغاز الحامض.

يجب أن تتضمن المواصفات الكاملة للصمام الجسم والكرة والساق والمقاعد والتعبئة والوصلات الطرفية والمشغل. لا يمكن تأكيد الامتثال لـ NACE من خلال مادة الجسم وحدها.

لماذا تختار تصميم المنفذ الكامل؟

يحتوي الصمام الكروي ذو المنفذ الكامل على فتحة داخلية بنفس حجم خط الأنابيب تقريبًا. يؤدي هذا إلى إنشاء ممر تدفق غير مقيد نسبيًا عندما يكون الصمام مفتوحًا بالكامل.

تقييد التدفق السفلي

نظرًا لعدم تقليل التجويف بشكل كبير، يمكن أن يساعد صمام المنفذ الكامل في تقليل فقدان الضغط عبر الصمام. وهذا مفيد في خطوط الأنابيب حيث يكون الحفاظ على كفاءة التدفق أمرًا مهمًا.

تنظيف خطوط الأنابيب أسهل

غالبًا ما يتم تفضيل تصميمات المنافذ الكاملة في خطوط الأنابيب التي تتطلب عمليات التنظيف أو الفحص أو التقطيع. يوفر التجويف المستمر ممرًا أكثر ملاءمة لأدوات خطوط الأنابيب المتوافقة.

انخفاض الاضطراب

يمكن لهيكل المنفذ الكامل أن يقلل من التغيرات المفاجئة في اتجاه التدفق وقد يساعد في الحد من الاضطراب مقارنة بالتصميم ذو التجويف المنخفض بشكل كبير.

مناسبة لعزل خطوط الأنابيب

تُستخدم الصمامات الكروية ذات المنفذ الكامل بشكل أساسي لعزل التشغيل والإيقاف بدلاً من الاختناق المستمر. يتم اختيارهم عادة من أجل:

• خطوط أنابيب نقل النفط والغاز

• أنظمة تجميع الغاز

• خطوط الغاز الحامض

• خطوط معالجة البتروكيماويات

• معالجة الغاز الطبيعي

• أنظمة التخزين والتحميل

• محطات صمامات كتلة خطوط الأنابيب

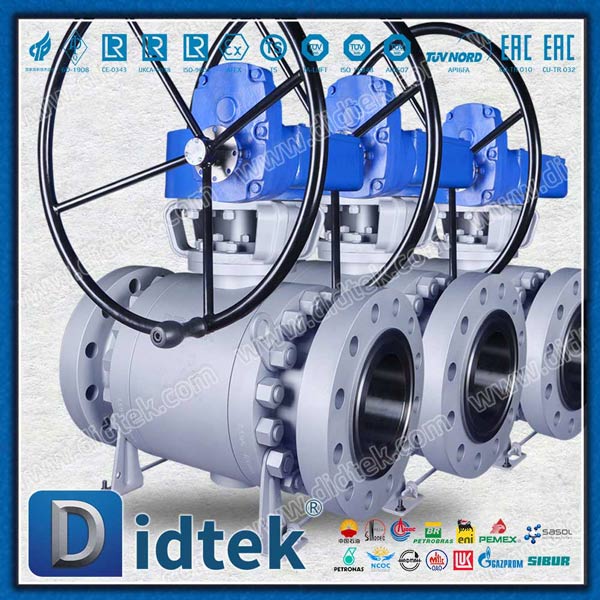

الصمام الكروي ذو المنفذ الكامل من DIDTEK عبارة عن تصميم دخول جانبي مُثبت على مرتكز الدوران. تصف صفحة المنتج بنية المنفذ الكاملة، وانخفاض الضغط المنخفض، وأداء الإغلاق العالي، والملاءمة للنفط والغاز والتطبيقات الثقيلة الأخرى.

لماذا يهم الامتثال NACE

قد يحتوي الغاز الحامض على كبريتيد الهيدروجين، مما قد يشكل مخاطر جسيمة على المكونات المعدنية. اعتمادًا على الضغط ودرجة الحرارة ومحتوى الماء والظروف الكيميائية، قد تتعرض المواد لآليات مثل التشقق الناتج عن إجهاد الكبريتيد أو الضرر المرتبط بالهيدروجين.

لذلك يجب اختيار الصمام الكروي NACE وفقًا لظروف الخدمة الحامضية الفعلية ومعايير المشروع المعمول بها.

قد يتضمن الاختيار المتعلق بـ NACE ما يلي:

• مادة جسم الصمام

• مادة الكرة والساق

• تقليم صلابة

• المعالجة الحرارية

• إجراءات اللحام والإصلاح

• إمكانية تتبع المواد

• اختبار الخدمة الحامضة

• اختبار الضغط والتسرب

• التوثيق والشهادة

إن امتثال NACE ليس هو نفسه شهادة API 6D أو شهادة الحماية من الحرائق. يتناول كل معيار متطلبات فنية مختلفة.

يجب على المشتري تأكيد ما إذا كان المشروع يتطلب NACE MR0175/ISO 15156 أو NACE MR0103 أو مواصفات أخرى خاصة بالشركة.

الصمامات الكروية المصنوعة من الصلب الكربوني لخدمة الغاز الحامض

يستخدم الفولاذ الكربوني بشكل متكرر في صمامات خطوط الأنابيب الصناعية لأنه يوفر قوة ميكانيكية جيدة وهو عمومًا أكثر اقتصادا من العديد من الفولاذ المقاوم للصدأ أو السبائك القائمة على النيكل.

يمكن اختيار صمام كروي من الصلب الكربوني للتطبيقات التي تتطلب:

• قوة ميكانيكية عالية

• عزل خطوط الأنابيب

• أحجام اسمية كبيرة

• عملية الضغط العالي

• تشغيل علبة التروس أو المحرك

• وظيفة الحظر والتسييل

• البناء الآمن للحريق

• حماية مضادة للكهرباء الساكنة

منتج الفولاذ الكربوني المشار إليه من DIDTEK هو صمام كروي مثبت على مرتكز الدوران ذو تجويف منخفض DN80 مع علبة تروس. تسرد الصفحة ميزات مثل أداء الإغلاق العالي، والكتلة والنزيف، وتخفيف ضغط التجويف الذاتي، والتصميم الآمن للحريق، وبناء الجذع المقاوم للانفجار، والتصميم المضاد للكهرباء الساكنة.

بالنسبة للمشروع الذي يتطلب صمام كروي كامل المنفذ من الفولاذ الكربوني ، يجب على المشتري التأكد من أن التكوين النهائي يتضمن:

• درجة الجسم من الفولاذ الكربوني

• فتحة المنفذ كاملة

• فئة الضغط المطلوبة

• مواد مبللة متوافقة مع NACE

• مقاعد مناسبة والتعبئة الجذعية

• الاتصال النهائي المطلوب

• وثائق الخدمة الحامضة

إن الهيكل المصنوع من الفولاذ الكربوني وحده لا يجعل الصمام مناسبًا لخدمة الغاز الحامض تلقائيًا.

ميزات التصميم الرئيسية

البناء المثبت على مرتكز الدوران

تستخدم الصمامات الكروية المثبتة على مرتكز الدوران دعامات ميكانيكية لتثبيت الكرة في موضعها. وهذا يمكن أن يقلل من عزم دوران التشغيل ويحسن الاستقرار، خاصة في الأحجام الكبيرة وتطبيقات الضغط العالي.

يتم استخدامها بشكل شائع حيث يجب أن يعمل الصمام بشكل موثوق خلال الدورات المتكررة أو عندما يلزم وجود علبة تروس أو مشغل.

إغلاق محكم

تتطلب أنظمة الغاز الحامض احتواءً موثوقًا به. يجب أن يعمل تصميم المقعد، وتشطيب سطح الكرة، وختم الجذع، ومفاصل الجسم معًا لتحقيق أداء التسرب المطلوب.

يجب تحديد فئة الإغلاق المطلوبة في ورقة بيانات الصمام وتأكيدها من خلال إجراء الاختبار المناسب.

وظيفة الكتلة والتسييل

يمكن أن يساعد ترتيب الحظر والتسييل في عزل الخط وتحرير الضغط من تجويف الصمام. وهذا مفيد أثناء الصيانة والفحص وعزل النظام.

يجب تأكيد التكوين الدقيق للكتلة والتسييل لتصميم الصمام المحدد.

تخفيف ضغط التجويف الذاتي

يمكن أن تؤدي التغيرات في درجة الحرارة أو وسائط العملية المحاصرة إلى تراكم الضغط داخل تجويف الصمام. يمكن أن يساعد تصميم المقعد ذاتي التنفيس في إدارة هذا الضغط في ظل ظروف التشغيل المحددة.

مكافحة الانفجار الجذعية

يساعد الجذع المضاد للانفجار على منع خروج الجذع من جسم الصمام عند وجود ضغط داخلي. وهذه ميزة أمان مهمة لخدمة الغاز والهيدروكربون عالي الضغط.

تصميم مضاد للكهرباء الساكنة

قد تسبب الكهرباء الساكنة خطر الاشتعال عندما يتعامل الصمام مع الغازات القابلة للاشتعال أو الهيدروكربونات. يوفر التصميم المضاد للكهرباء الساكنة الاستمرارية الكهربائية بين جسم الكرة والساق والصمام.

تشغيل علبة التروس أو المحرك

قد تتطلب الصمامات الكروية الكبيرة أو ذات الضغط العالي علبة تروس أو مشغل هوائي أو مشغل هيدروليكي أو مشغل كهربائي بسبب عزم دوران التشغيل.

يجب اختيار المشغل وفقا لما يلي:

• عزم دوران الصمام

• الضغط ودرجة الحرارة

• تردد التشغيل

• متطلبات فتح الفشل أو إغلاق الفشل

• متطلبات الاغلاق في حالات الطوارئ

• تصنيف المناطق الخطرة

• الطاقة المتاحة أو الهواء الصك

متطلبات NACE وAPI والحماية من الحرائق

قد تكون هناك حاجة إلى صمام كروي كامل المنفذ من الفولاذ الكربوني للامتثال للعديد من المعايير في نفس الوقت. لا ينبغي التعامل مع هذه المعايير على أنها قابلة للتبديل.

متطلبات NACE

تركز متطلبات NACE على ملاءمة المواد للخدمة الحامضة. قد تحدد المواصفات المطبقة درجات المواد وحدود الصلابة والمعالجة الحرارية والاختبار والتوثيق.

يجب ذكر المتطلبات الدقيقة في مواصفات الشراء بدلاً من ذكرها فقط باسم "صمام NACE."

API 6D

يرتبط API 6D عادةً بصمامات خطوط الأنابيب ويغطي المتطلبات المتعلقة بالتصميم والتصنيع والاختبار والتوثيق.

قد يتم تصميم الصمام الكروي لخط الأنابيب وفقًا لـ API 6D بينما يتطلب أيضًا امتثال NACE منفصل وآمن للحريق.

API 607 ​​وAPI 6FA

تتحقق شهادة الحماية من الحرائق من أداء الصمام بعد التعرض للحريق وفقًا لمعايير الاختبار المعمول بها.

للحصول على مقارنة عملية، اقرأ مقالة DIDTEK حول الصمامات الكروية المقاومة للحريق: متطلبات API 607 ​​وAPI 6FA.

يجب تحديد API 607 ​​وAPI 6FA وفقًا لنوع الصمام ومتطلبات التطبيق والمشروع. لا ينبغي التعامل تلقائيًا مع عبارة مثل "تصميم مقاوم للحريق" كدليل على الأداء المعتمد المقاوم للحريق.

مرجع صمام الكرة NACE

توفر DIDTEK صمامًا كرويًا NACE مزودًا بحلية NACE ومصفوفة من النيكل ومقاعد من الجرافيت وتصميم كرة عائمة من الكروم F316.

تسرد صفحة المنتج API 6D وBS 5351 وASME B16.34 وAPI 607 ​​وAPI 598 من بين مراجع التصميم والسلامة من الحرائق والاختبار. ومع ذلك، يجب دائمًا التحقق من متطلبات NACE النهائية مقابل ورقة بيانات المشروع والشهادات المطلوبة.

المنفذ الكامل مقابل الصمامات الكروية ذات المنفذ المنخفض

يعتمد الاختيار الصحيح على تصميم خط الأنابيب. قد يكون صمام المنفذ المنخفض مناسبًا عندما لا يكون فقدان الضغط والتخزير أمرًا بالغ الأهمية. غالبًا ما يُفضل صمام المنفذ الكامل عندما تكون سعة التدفق أو تنظيف خطوط الأنابيب أو الحد الأدنى من القيود أمرًا مهمًا.

كيفية تحديد الصمام الصحيح

قبل طلب صمام كروي كامل المنفذ من الفولاذ الكربوني يتوافق مع NACE، قم بتقديم المعلومات التالية:

1. الحجم الاسمي
   حدد حجم خط الأنابيب وما إذا كانت فتحة المنفذ الكاملة مطلوبة أم لا.

2. فئة الضغط
   تشمل ضغط التشغيل العادي وضغط التصميم وفئة الضغط المطلوبة ASME.

3. درجة حرارة التشغيل
   حدد درجات الحرارة العادية والحد الأدنى والحد الأقصى.

4. وسط المعالجة
   حدد الغاز أو السائل، بما في ذلك تركيز كبريتيد الهيدروجين ومحتوى الماء والملوثات.

5. مادة الجسم
   حدد درجة الفولاذ الكربوني المطلوبة ومعايير المادة.

6. متطلبات NACE
   حدد NACE المطبقة أو مواصفات الخدمة الحامضة الخاصة بالمشروع.

7. مواد المقعد والختم
   تأكد من التوافق مع ظروف الوسط ودرجة الحرارة والضغط وتخفيف الضغط.

8. هيكل الصمام
   حدد البناء العائم أو المثبت على مرتكز الدوران وفقًا للحجم والضغط وعزم دوران التشغيل.

9. نهاية الاتصال
   حدد ذات حواف أو ملحومة بعقب أو RTJ أو نوع اتصال آخر.

10. متطلبات الحماية من الحرائق
    حدد ما إذا كان API 607 ​​أو API 6FA أو أي معيار آخر آمن ضد الحرائق مطلوبًا.

11. ترتيب المحرك
    تأكد من التشغيل اليدوي أو علبة التروس أو الهواء أو الهيدروليكي أو الكهربائي.

12. التفتيش والتوثيق
    اطلب شهادات المواد ووثائق NACE وتقارير اختبار الضغط وشهادات الحماية من الحرائق وسجلات المشروع الأخرى.

تشتمل من DIDTEK فئة منتجات الصمامات الكروية على تكوينات عائمة، ومثبتة على مرتكز الدوران، ومدخل علوي، وملحومة بالكامل، والغاز الطبيعي المسال، وثلاثية الاتجاهات وغيرها من تكوينات الصمامات الكروية لتطبيقات الغاز والبترول والمواد الكيميائية والطاقة الهيدروجينية.

الأسئلة المتداولة

ما هو صمام الكرة ذو المنفذ الكامل من الفولاذ الكربوني؟

إنه صمام كروي بجسم من الفولاذ الكربوني وتجويف داخلي بنفس حجم خط الأنابيب المتصل تقريبًا. يساعد التصميم على تقليل تقييد التدفق وغالبًا ما يستخدم لعزل خطوط الأنابيب.

هل يتوافق صمام الفولاذ الكربوني تلقائيًا مع متطلبات NACE؟

لا. يعتمد امتثال NACE على المواد الكاملة ومواصفات التصنيع، بما في ذلك الهيكل والزخرفة والصلابة والمعالجة الحرارية والمقاعد والاختبار والوثائق المطلوبة.

ما هو صمام خدمة الغاز الحامض؟

تم تصميم صمام خدمة الغاز الحامض وتحديده للأنظمة التي تحتوي على كبريتيد الهيدروجين أو ظروف الخدمة الحامضة الأخرى. يجب اختيار مواد الصمام لتقليل مخاطر تلف الخدمة الحامضة في ظل ظروف التشغيل الفعلية.

لماذا نستخدم صمام كروي كامل المنفذ في خط الأنابيب؟

يمكن لتصميم المنفذ الكامل أن يقلل من فقدان الضغط ويوفر مسار تدفق أكثر استمرارًا. وقد يكون أيضًا مفضلاً لعمليات التقطيع والتنظيف والفحص المتوافقة.

هل الصمام الكروي مرتكز الدوران مناسب لخدمة NACE؟

يمكن استخدام الصمام الكروي المثبت على مرتكز الدوران في خدمة NACE عندما تتوافق متطلبات المواد الكاملة والتشذيب والختم والاختبار مع مواصفات الخدمة الحامضة المطبقة.

ما هي المعلومات التي يجب تضمينها في استفسار صمام الكرة NACE؟

يجب أن يشمل الاستفسار الحجم، وفئة الضغط، ودرجة الحرارة، والتركيب المتوسط، وتركيز كبريتيد الهيدروجين، والمحتوى المائي، ومتطلبات المنفذ الكاملة أو المخفضة، ومواد الجسم والزخرفة، ومعيار NACE المطبق، ومتطلبات التوصيل النهائي والمشغل.

خاتمة

يجب اختيار الصمام الكروي ذو المنفذ الكامل المصنوع من الفولاذ الكربوني والمتوافق مع NACE كتجميع هندسي كامل. يوفر الفولاذ الكربوني قوة الجسم المطلوبة، ويساعد البناء الكامل للمنفذ على تقليل تقييد التدفق، وتتناول متطلبات NACE مدى ملاءمة الصمام لخدمة الغاز الحامض.

للحصول على مواصفات موثوقة، تأكد من تجويف الصمام، ومواد الجسم والكسوة، والمقعد ومواد التعبئة، وفئة الضغط، ومتطلبات السلامة من الحرائق، وترتيب المشغل، ووثائق الخدمة الحامضة.

من خلال التصميم الصحيح والتحقق الخاص بالمشروع، يمكن أن يوفر الصمام الكروي ذو المنفذ الكامل المصنوع من الصلب الكربوني عزلًا يمكن الاعتماد عليه لخطوط الأنابيب ومنشآت النفط والغاز ومصانع البتروكيماويات وأنظمة الغاز الحامض.
