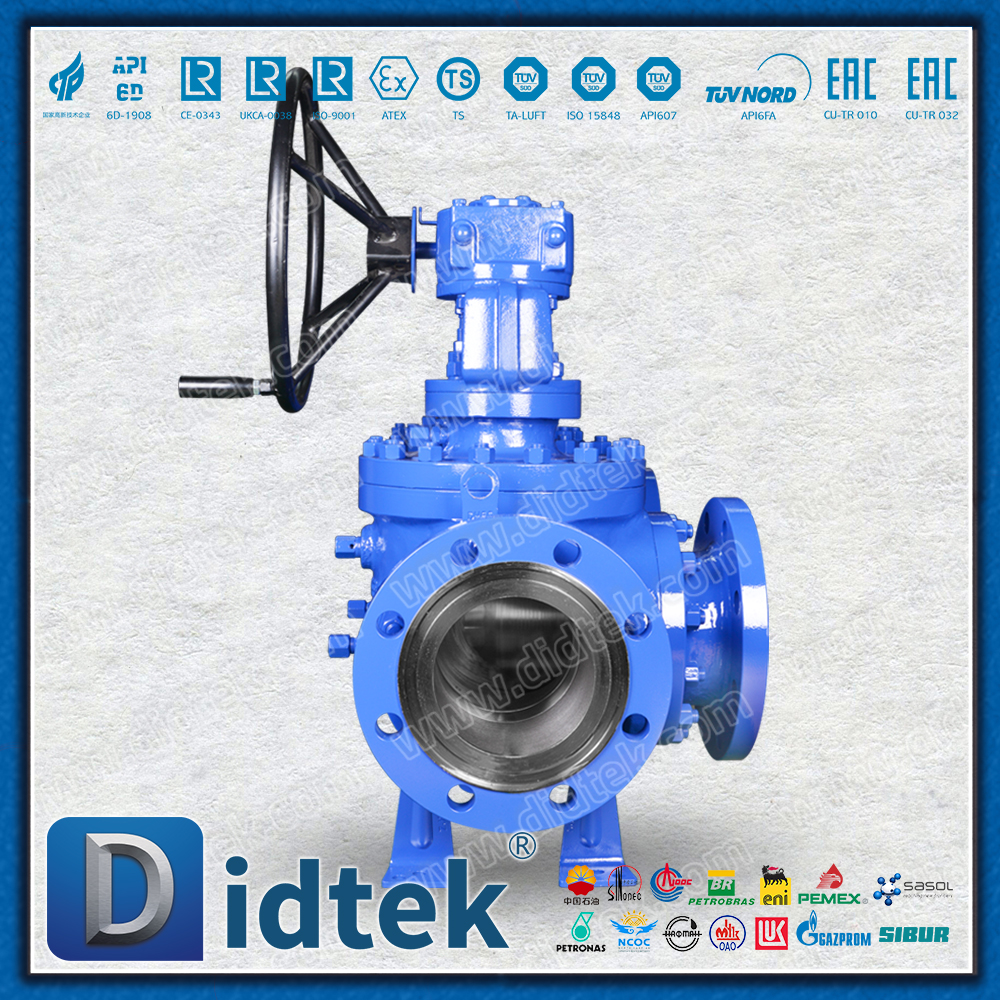

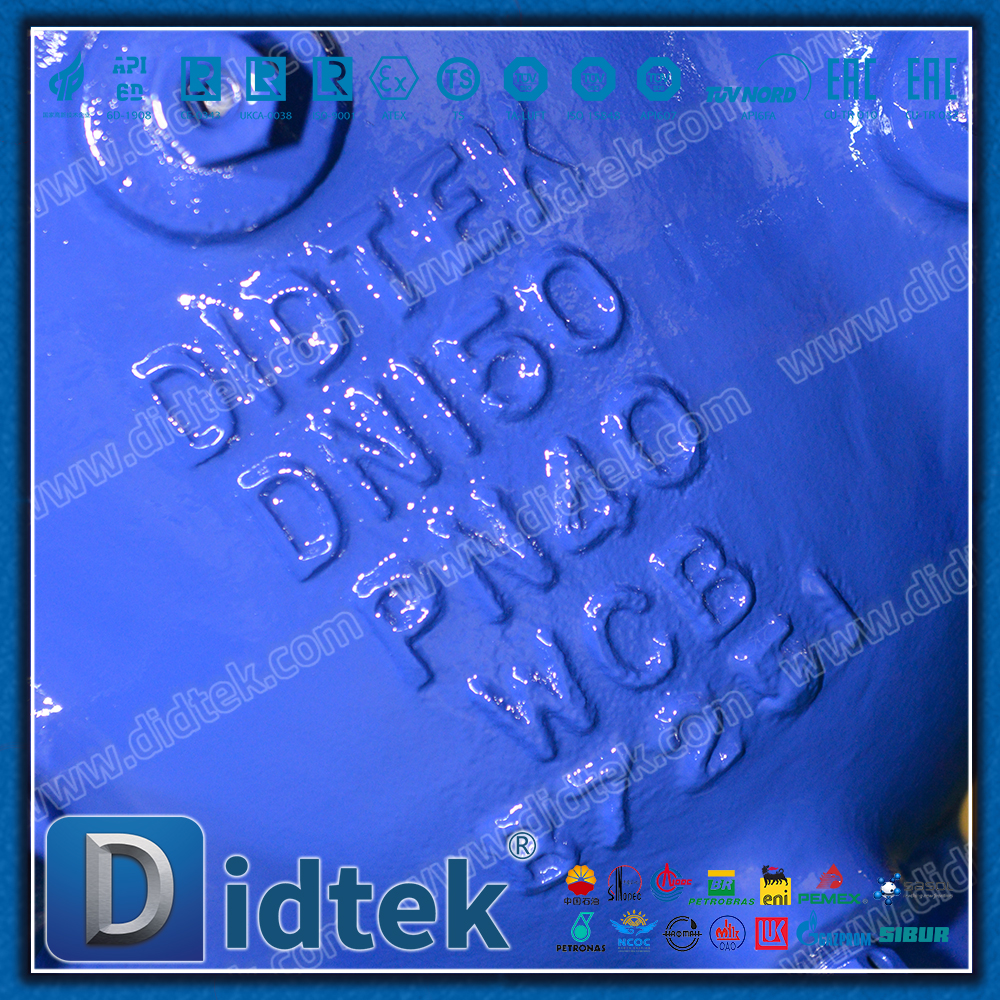

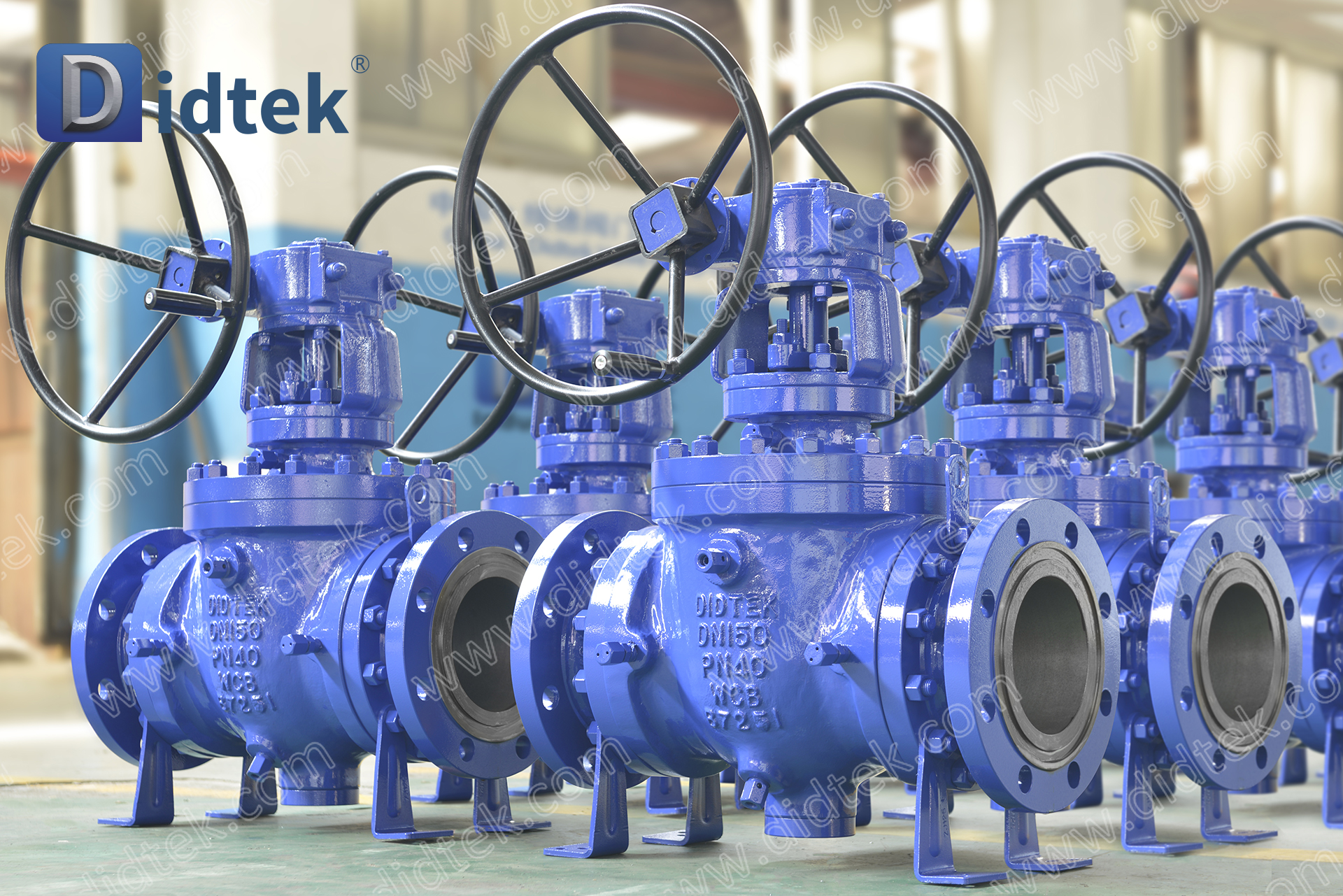

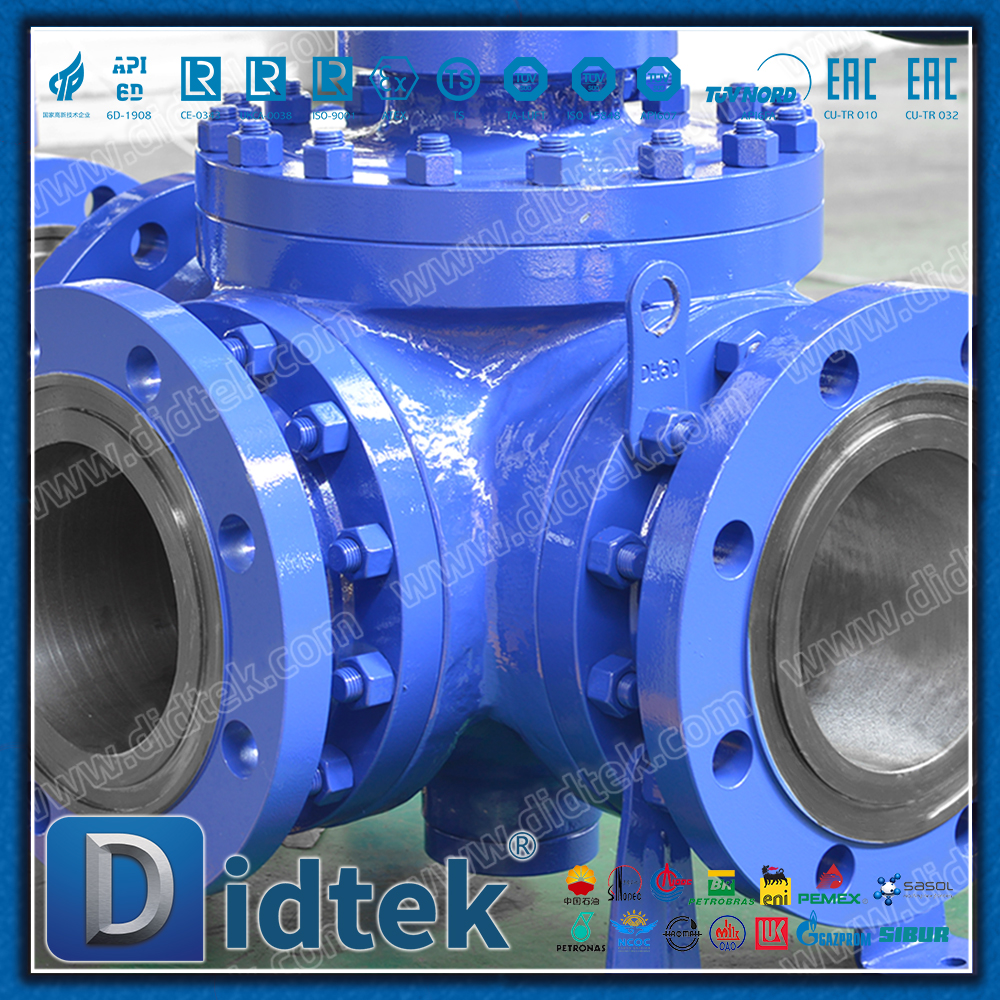

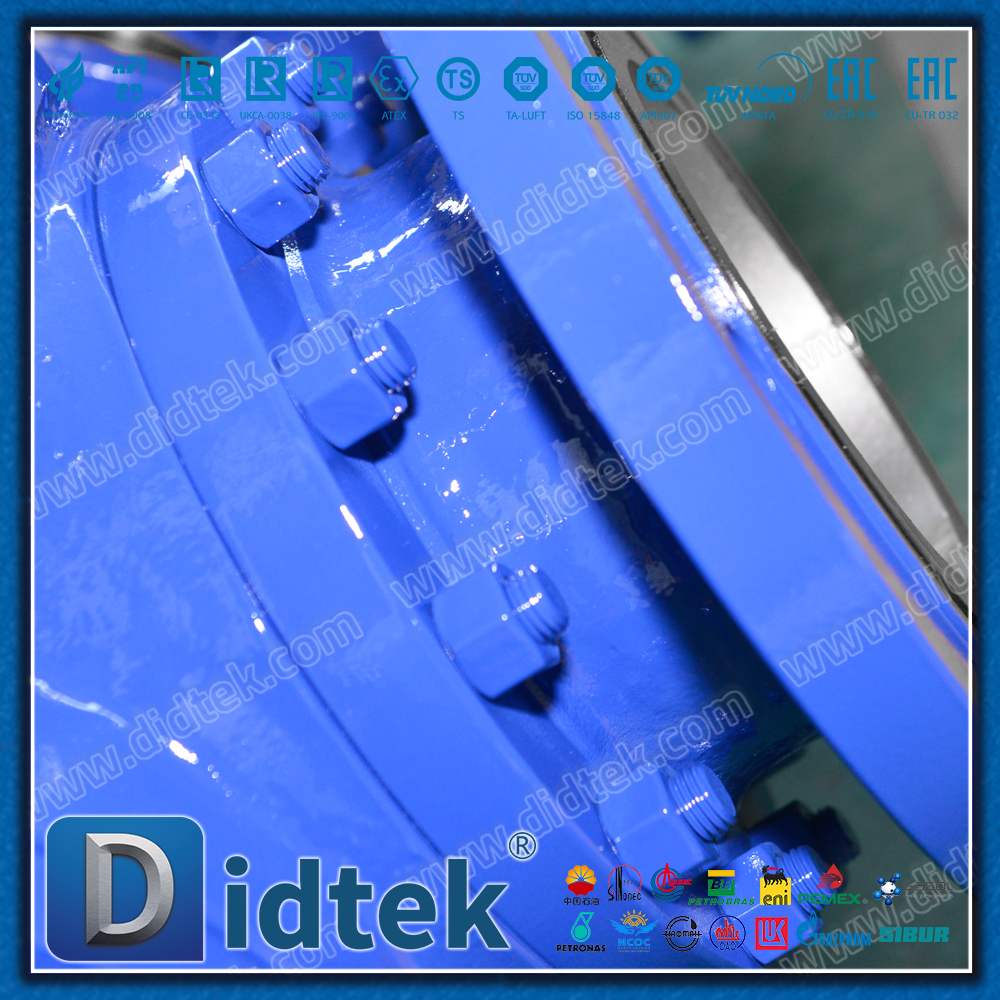

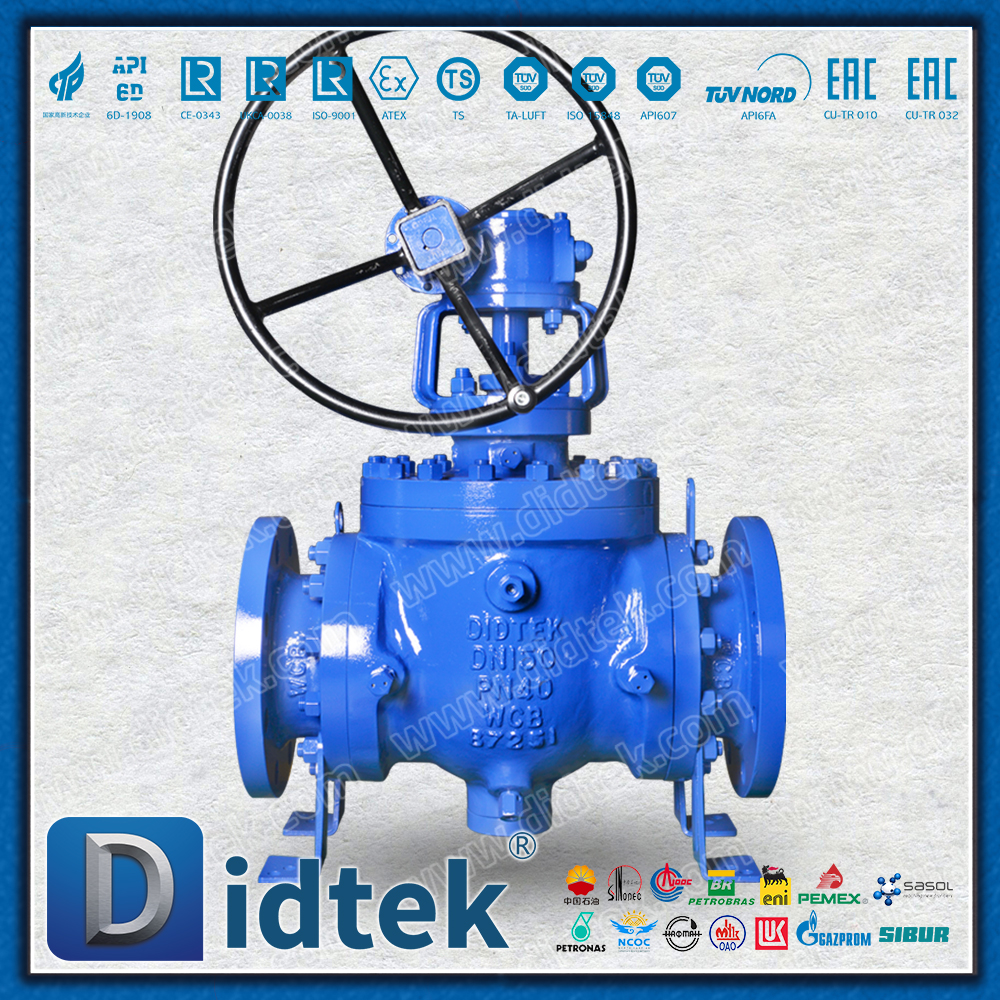

صمام كروي ثلاثي الاتجاه من Didtek WCB ذو واجهة كاملة من النوع L

نظرة عامة على المنتج

الصمام الكروي ثلاثي الاتجاهات هو نوع من الصمامات التي تتحكم في اتجاه أو تقارب السوائل من خلال الحركة الدورانية للكرة مع القناة. على عكس الصمام الكروي ثنائي الاتجاه الشائع (الذي يمكنه تحقيق تشغيل/إيقاف بسيط فقط)، فإن الصمام الكروي ثلاثي الاتجاه لديه ثلاثة منافذ للقنوات ويمكنه تحقيق وظائف تبديل مسار التدفق الأكثر تعقيدًا والتوزيع والدمج.

صمام كروي ثلاثي الاتجاه من Didtek WCB ذو واجهة كاملة من النوع L

الميزات الأساسية

صمام واحد متعدد الاستخدامات: يمكن للصمام الكروي ثلاثي الاتجاهات أن يحل محل مجموعة الصمامات الثنائية المتعددة وتركيبات الأنابيب، مما يبسط تصميم خطوط الأنابيب ويوفر مساحة التثبيت.

مسار تدفق مرن: من خلال تشغيل المقبض لتدوير الكرة، من السهل التبديل بين أوضاع مسار التدفق المتعددة.

أداء إغلاق جيد: تمامًا مثل الصمام الكروي ثنائي الاتجاه، فهو يتمتع بأداء إغلاق ممتاز عندما يكون في الوضع المغلق.

مقاومة التدفق المنخفض: عندما يكون الصمام مفتوحًا بالكامل، تكون مقاومة الوسط المتدفق عبر قناة الصمام الكروي صغيرة جدًا.

تشغيل سهل: فقط قم بتدوير 90 درجة (ربع دورة) لتبديل مسار التدفق، وتكون العملية سريعة.

الأنواع الرئيسية وأوضاع القناة

يكمن الاختلاف الأساسي للصمامات الكروية ثلاثية الاتجاه في شكل القنوات الموجودة داخل قلب الكرة، والتي تنقسم بشكل أساسي إلى نوعين:

صمام كروي ثلاثي الاتجاه من النوع T

القناة الأساسية: على شكل حرف T.

الميزات الوظيفية: يمكنها تحقيق التحويل والتقارب وتبديل مسار التدفق.

وضع العمل الرئيسي

التحويل: توزيع السائل من مدخل واحد إلى مخرجين.

التقارب: دمج السوائل من مدخلين في مخرج واحد.

التبديل: تغيير اتجاه تدفق السائل.

سيناريو التطبيق: إنه مناسب للأنظمة التي تتطلب توزيع الوسائط على خطوط أنابيب مختلفة أو تقارب قنوات الوسائط المتعددة.

صمام كروي ثلاثي الاتجاه من النوع L

القناة الأساسية: على شكل حرف 'L'.

الميزات الوظيفية: يمكن توصيل منفذين فقط في نفس الوقت، ويستخدمان للتبديل ثنائي الاتجاه.

وضع العمل الرئيسي

يمكن توصيل قناتين فقط، بينما يتم إغلاق القناة الثالثة في وقت واحد.

يتم استخدامه عادةً للتبديل بين خطي أنابيب لمصادر أو وجهات مختلفة.

سيناريو التطبيق: إنه مناسب للأنظمة التي تتطلب الاستخدام المتناوب لوسائطين أو النقل المتناوب للوسائط في اتجاهين مختلفين. لا يمكن تحقيق الاتصال المتزامن لجميع المسارات الثلاثة.

مجالات التطبيق الرئيسية

تُستخدم الصمامات الكروية ثلاثية الاتجاه على نطاق واسع في: نظرًا لقدرتها المرنة على التحكم في الاتجاه

الصناعات الكيميائية والبترولية: تستخدم لتبديل العمليات وتوزيع الوسائط في المعدات مثل أوعية التفاعل والمبادلات الحرارية وخطوط التعبئة.

صناعة الأدوية والأغذية: تلبي متطلبات التعقيم والنظافة، وتستخدم في أنظمة CIP/SIP (التنظيف/التعقيم داخل الخط) وأنظمة توزيع المواد.

HVAC (التدفئة والتهوية وتكييف الهواء): يستخدم لتبديل أنظمة التبادل الحراري وخطوط أنابيب برج التبريد.

معالجة المياه وحماية البيئة: تستخدم في الغسيل العكسي وأخذ عينات السوائل وغيرها من العمليات.

خطوط الأنابيب الصناعية العامة: أي حالة يكون فيها من الضروري تغيير اتجاه تدفق الوسط أو توزيع الوسط.

ملخص

يعد الصمام الكروي ثلاثي الاتجاهات مكونًا عالي الكفاءة ومتعدد الوظائف للتحكم في خط الأنابيب. يعتمد اختيار النوع T أو النوع L بشكل كامل على متطلبات العملية المحددة:

إذا كان من الضروري توصيل ثلاثة منافذ في وقت واحد أو إجراء التحويل/التقارب، فيجب تحديد النوع T.

إذا كان من الضروري فقط التبديل بين مسارين، فيجب اختيار المسار على شكل حرف L.

نظرًا لهيكله المدمج، والتشغيل المريح والوظائف القوية، فإن الصمام الكروي ثلاثي الاتجاهات يلعب دورًا حاسمًا في التحكم في السوائل الصناعية الحديثة.
