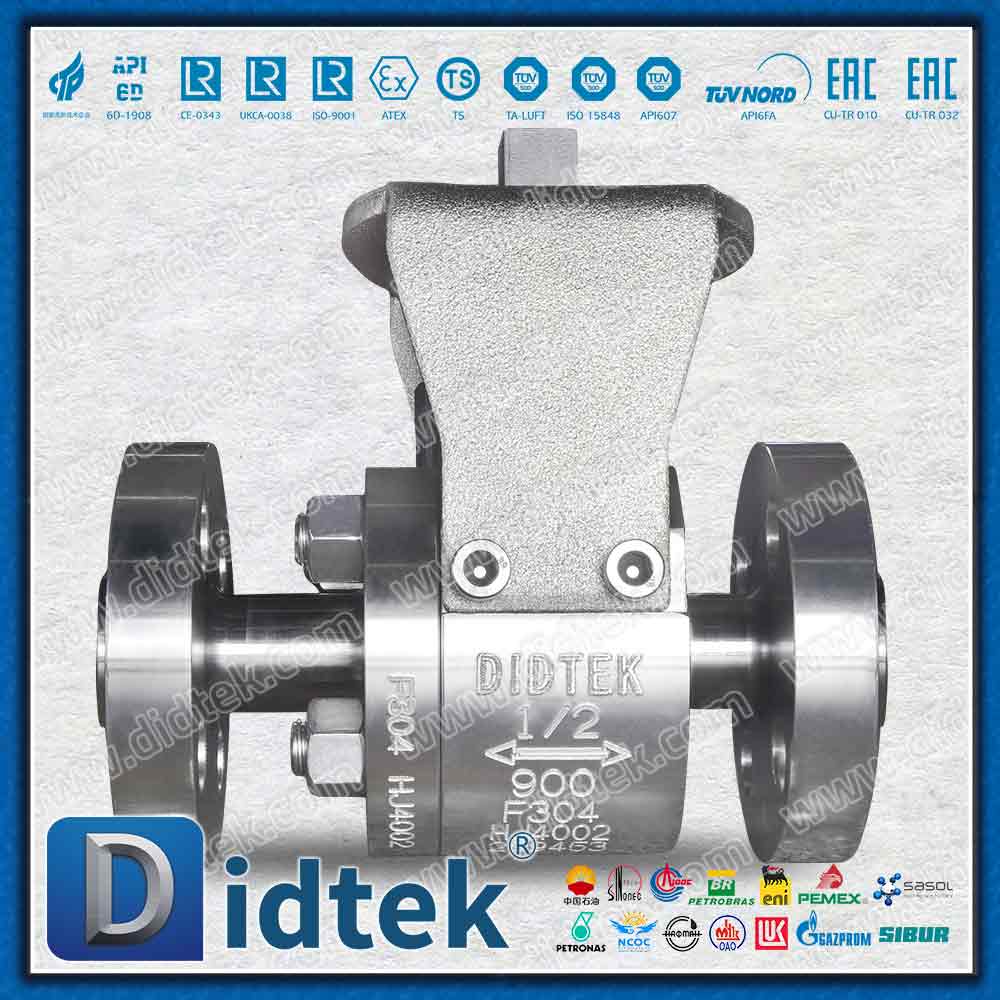

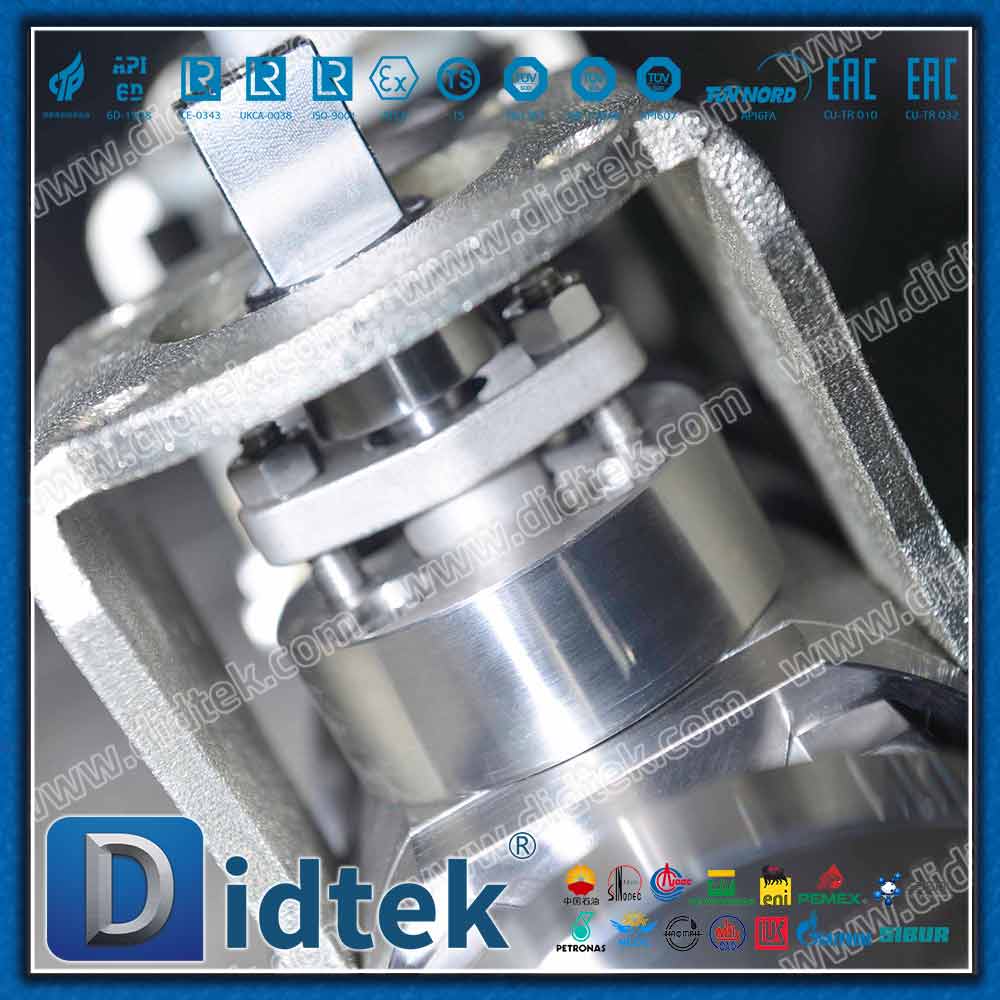

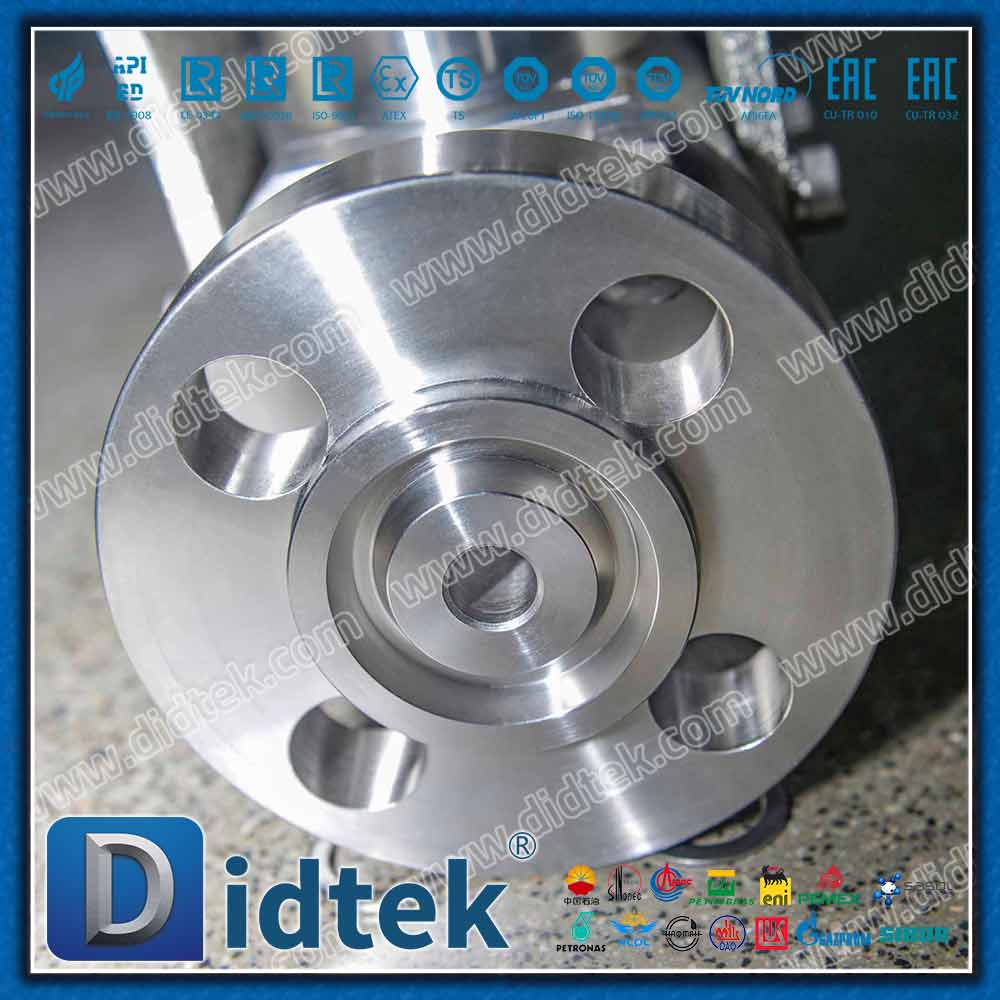

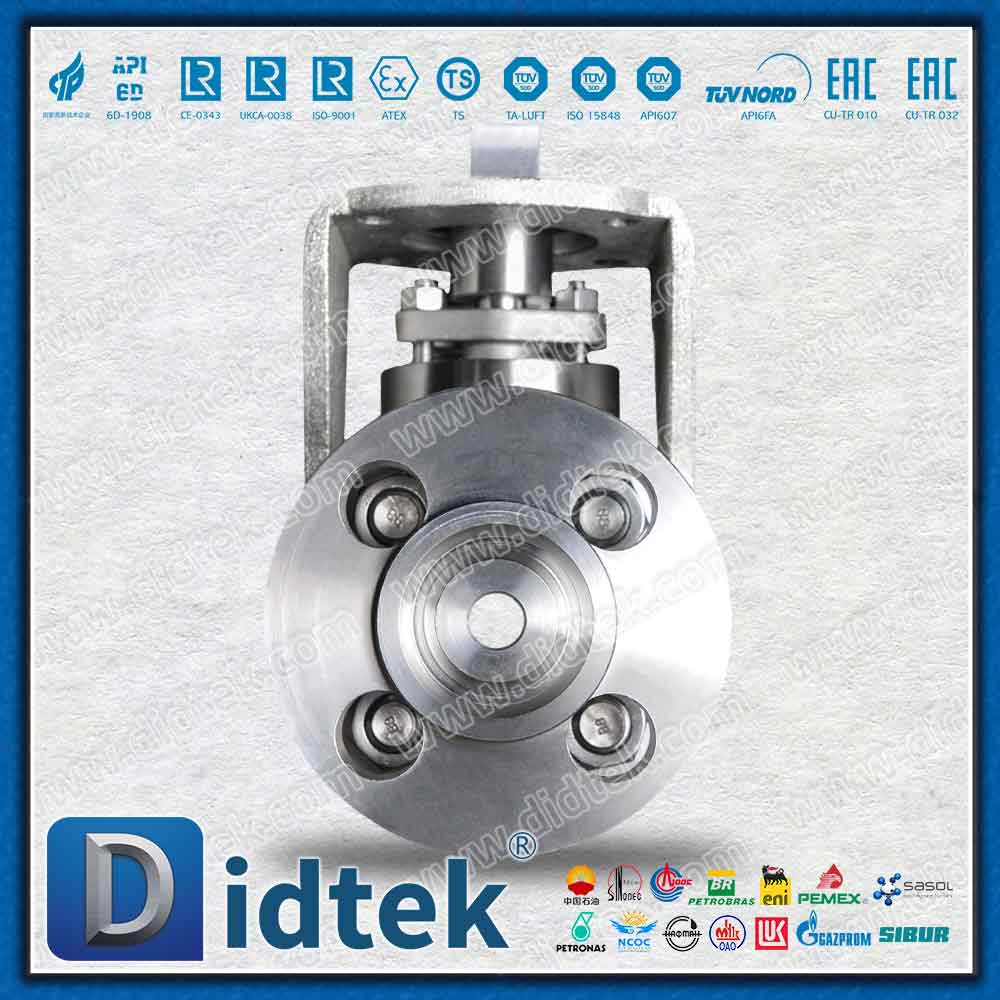

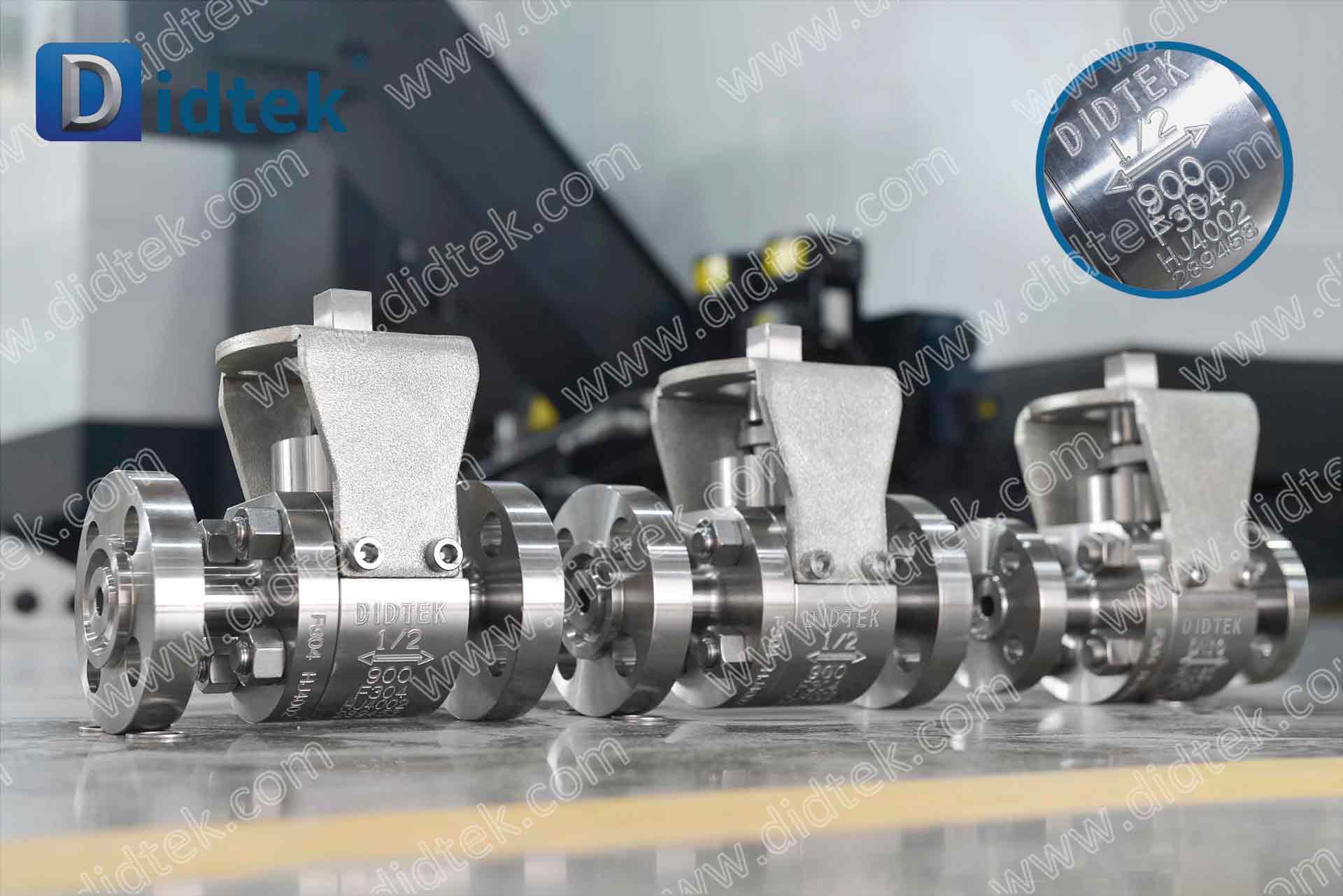

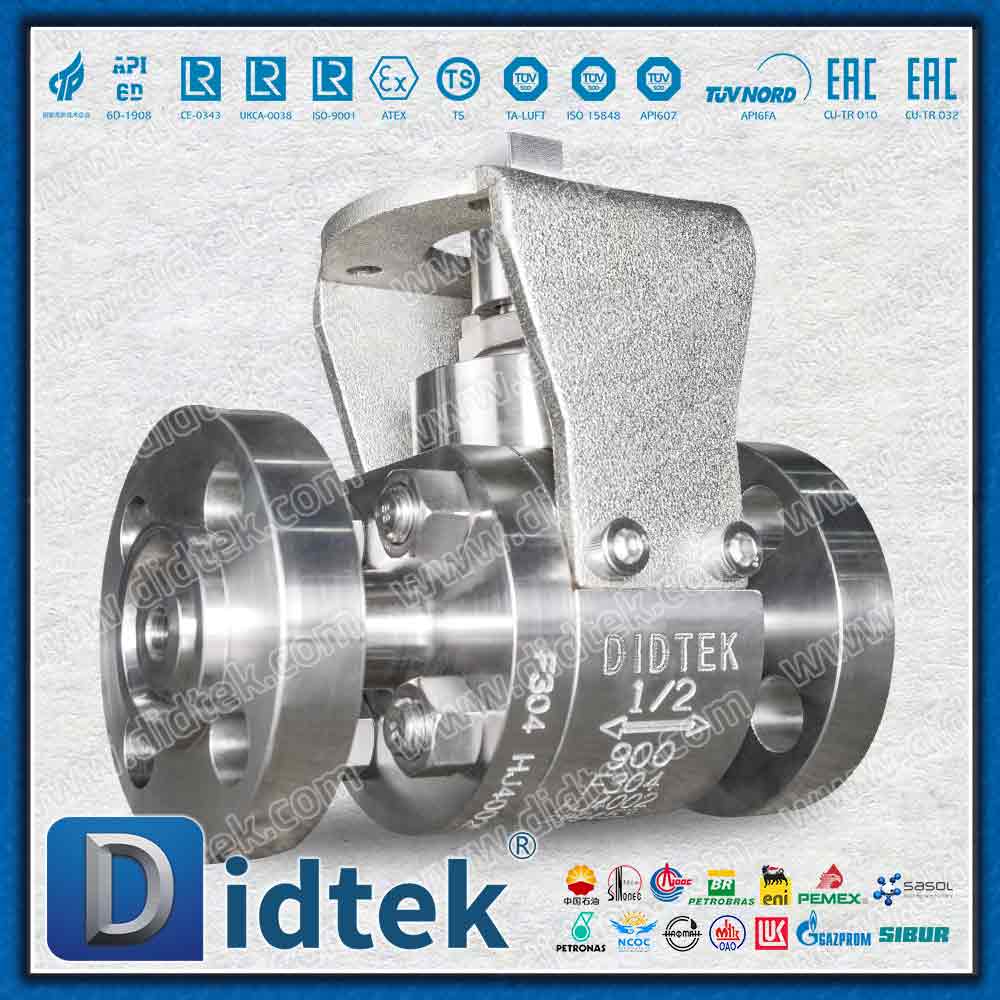

صمام الكرة الهوائية فئة V للتسرب للهيدروجين

تفاصيل المنتج

يمثل الصمام الكروي من الفئة V للتسرب الهوائي للهيدروجين حلاً عزلًا حاسمًا تم تصميمه خصيصًا لتلبية المتطلبات الصارمة لمرافق إنتاج وتخزين ونقل الهيدروجين. يتطلب التعامل مع الهيدروجين دقة استثنائية نظرًا لصغر حجم الجزيء بشكل لا يصدق وانتشاره العالي. عند فحص هذا الصمام، سيلاحظ المهندسون على الفور السطح الأرضي الدقيق والناعم تمامًا للمقعد الناعم من المعدن إلى المعدن أو المقعد الناعم المقوى. تضمن عملية اللف الدقيقة هذه وجود حاجز لا يمكن اختراقه، مما يحقق سلامة FCI 70-2 من الفئة V - مما يعني عدم التسرب تقريبًا حتى في ظل فروق الضغط الشديدة.

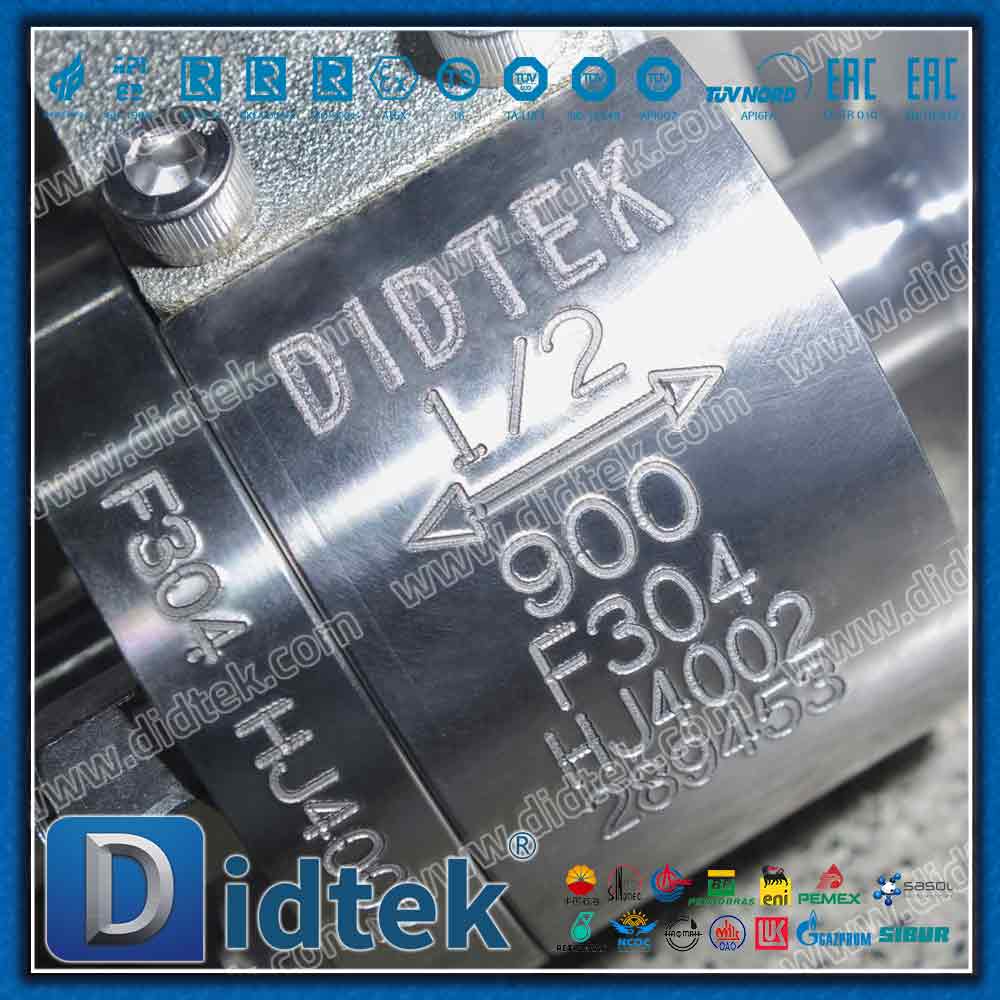

غالبًا ما تتضمن أنظمة تشغيل الهيدروجين تقلبات حادة في درجات الحرارة بسبب تأثير جول طومسون أثناء التخفيض السريع للضغط. تم تحسين هذا الصمام هيكليًا لمكافحة التجمد الخارجي والصدمات الحرارية الداخلية، مما يضمن تشغيلًا سلسًا وخاليًا من التشويش عبر نطاق واسع من درجات الحرارة من -26 درجة مئوية إلى 300 درجة مئوية. يوفر الملمس الثقيل والصلب للهيكل المصنوع من الفولاذ المقاوم للصدأ F304 ضمانًا ملموسًا فوريًا لقدراته على الاحتفاظ بالضغط.

علاوة على ذلك، تحمل خطوط أنابيب الهيدروجين في كثير من الأحيان جسيمات مجهرية يمكنها تسجيل مقاعد الصمامات القياسية بمرور الوقت. من خلال استخدام السبائك المعدنية عالية الصلابة أو المواد اللينة المقواة بشكل خاص، فإن آلية الختم الداخلية تقاوم بشكل فعال تآكل الجسيمات. ويترجم هذا إلى عمر تشغيلي طويل، والحفاظ على نظافة النظام التي لا تشوبها شائبة، وحماية المعدات الحساسة في المراحل النهائية مثل المحللات الكهربائية وضواغط خلايا الوقود دون الحاجة إلى تدخلات صيانة مستمرة.

معلمات المنتج

وصف التصميم والتميز الهندسي

• عمر الغلق والغلق المحكم من الفئة V: تضمن واجهة الكرة والمقعد الملفوفة بدقة ختمًا فائقًا يلبي أو يتجاوز معايير FCI 70-2 Class V، وهو أمر بالغ الأهمية لمنع تراكم الهيدروجين الخطير. من خلال استخدام البوليمرات المتقدمة مثل PEEK وDevlon، يقاوم الصمام بشكل فعال تخفيف الضغط المضاد للانفجار (AED) أثناء انخفاض الضغط الفوري، مما يضمن سلامة الختم طويلة الأمد على مدى عشرات الآلاف من الدورات عالية التردد.

• السلامة الهيكلية والمواد المضادة للتقصف بالهيدروجين: مصنوعة من الفولاذ المقاوم للصدأ المتخصص (على سبيل المثال، F304 أو S31603 مع محتوى نيكل يتم التحكم فيه بشكل صارم)، ويتجنب التصميم المشكل للجسم المنفصل تركيزات الضغط النموذجية للمفاصل الملحومة. وهذا يزيل بشكل أساسي خطر التشقق الناتج عن الهيدروجين (HIC) في البيئات الصعبة ذات الضغط العالي.

• التحكم في الانبعاثات الهاربة وسلامة النظام: تم تصميم الأختام الجذعية بدقة لتلبية معايير ISO 15848-1 Class AH أو API 641. يتم ضبط نظام التعبئة بالتحميل المباشر ديناميكيًا لمنع أي تسرب دقيق للهيدروجين في الغلاف الجوي، مما يضمن محيطًا آمنًا حول منشأتك.

• تشغيل هوائي عالي السرعة: مزود بمشغل الجريدة والترس أو مشغل سكوتش نير عالي الاستجابة، يوفر الصمام أوقات استجابة موثوقة بمدى مللي ثانية. يوفر التشغيل الميكانيكي الواضح إمكانات الإغلاق الفوري في حالات الطوارئ (ESD) عند اكتشاف حالات شاذة في العملية.

• التفريغ الساكن والحماية من الانفجار: تضمن الأجهزة المدمجة المضادة للكهرباء الساكنة التوصيل الكهربائي المستمر بين الكرة والساق والجسم. إلى جانب تصميم جذعي مقاوم للانفجار، يعمل هذا على تحييد خطر الشرر الداخلي وتراكم الغاز في مناطق الهيدروجين شديدة الاشتعال.

حدود

الامتثال العالمي والضمان التجاري

تتطلب فرق المشتريات اليقين المطلق عند تحديد مصادر المكونات لشبكات الغاز المتطايرة. تخضع كل وحدة لبروتوكول اختبار الكمية الصارم بنسبة 100% قبل التسليم، بما يتماشى بدقة مع معايير الفحص API 598. ويدعم هذا الالتزام ضمان شامل يمتد لمدة 18 شهرًا بعد الشحن و12 شهرًا بعد التثبيت، مما يوفر راحة بال مالية وتشغيلية كبيرة.

لضمان وصول الهيكل الفولاذي الثقيل إلى حالته الأصلية، يتم تعبئة كل صمام بشكل آمن في علبة من الخشب الرقائقي المقوى، مما يحمي الأسطح المصنعة بدقة من الرطوبة وتأثيرات النقل. علاوة على ذلك، فإن المجموعة الشاملة من الشهادات - بما في ذلك API 6D، وCE/PED، وISO 15848 للانبعاثات الهاربة، وAPI 607 ​​للسلامة من الحرائق - تضمن أن هذه الصمامات تلبي متطلبات الدخول الصارمة ومتطلبات السلامة لمشاريع الهيدروجين الأخضر والبتروكيماويات العالمية.

التطبيق والوظيفة

يتم استخدام صمام الكرة الهوائية من الفئة V للهيدروجين على نطاق واسع في البيئات الصعبة نظرًا لخصائصه المادية الفائقة وقدرات الاستجابة السريعة. يعمل تكامله على حل تحديات التحكم في التدفق الحرجة عبر مختلف القطاعات المتخصصة للغاية:

• محطات التزود بالوقود الهيدروجيني (HRS): يتطلب التوزيع السريع للهيدروجين في المركبات صمامات قادرة على التعامل مع ارتفاع الضغط المفاجئ والانخفاض الحراري السريع. يوفر هذا الصمام عزلًا فوريًا عالي الضغط للموزعات وخزانات التخزين المتسلسلة، مما يضمن سلامة المستخدم ويمنع فقدان الغاز المكلف أثناء العمليات اليومية.

• محللات الهيدروجين الأخضر الكهربائية: أثناء التحليل الكهربائي للماء، يعد الحفاظ على التحكم الدقيق في العملية أمرًا بالغ الأهمية. يستجيب المحرك الهوائي بالمللي ثانية، وينظم التدفق بدقة لتحسين إنتاج الهيدروجين مع عزل النظام على الفور أثناء عمليات الإغلاق الطارئة لحماية الأغشية الحساسة.

• خطوط أنابيب الهيدروجين: لعزل الخطوط الرئيسية، يتحمل البناء المتين ذو الجسم المنفصل الضغط الميكانيكي الهائل للنقل لمسافات طويلة. يضمن أداء عدم التسرب بقاء المجتمعات والبيئات المحيطة بخط الأنابيب آمنة تمامًا من تراكم الغاز القابل للاشتعال.

• المصافي الكيميائية: في البيئات القاسية مثل وحدات التكسير الهيدروجيني وتخليق الأمونيا، تضمن مقاومة الصمام للسوائل المسببة للتآكل، جنبًا إلى جنب مع خصائصه العميقة المضادة للتقصف للهيدروجين، التشغيل الآمن دون انقطاع حتى في ظل ركوب الدراجات الثقيلة المستمرة.
