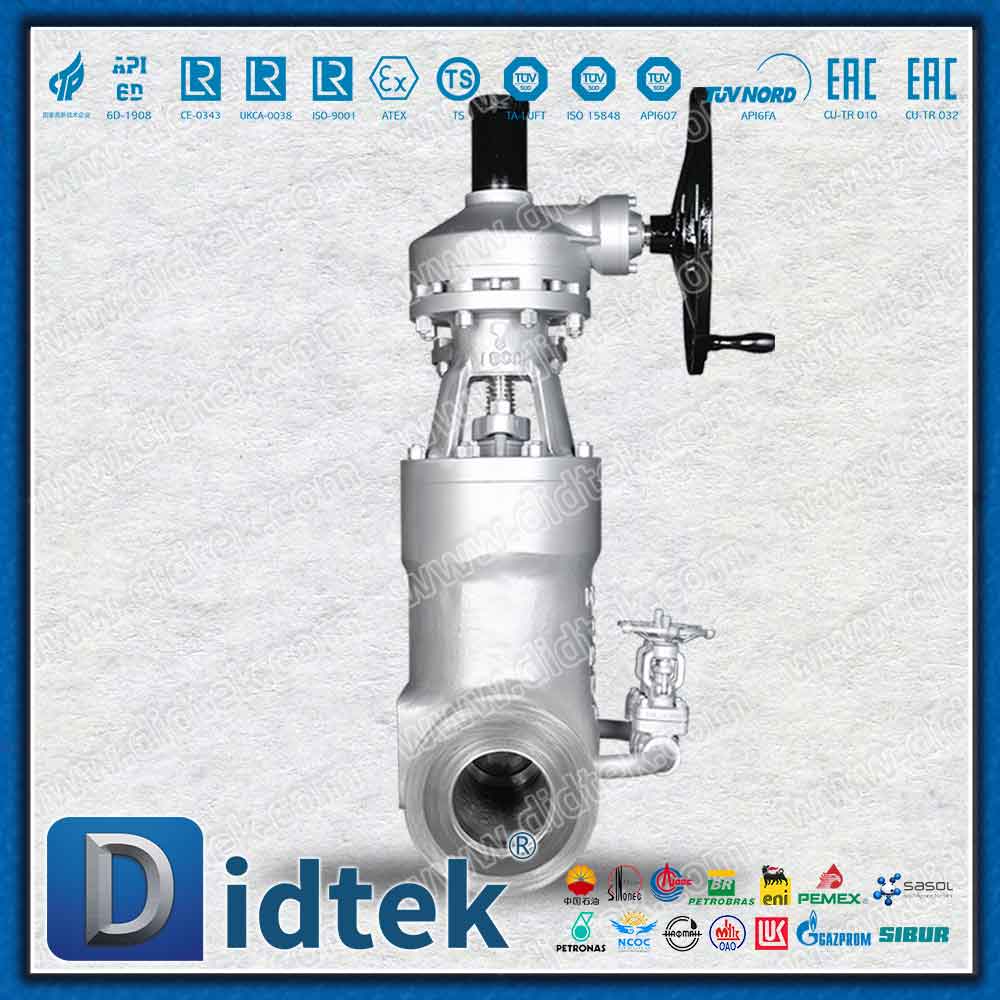

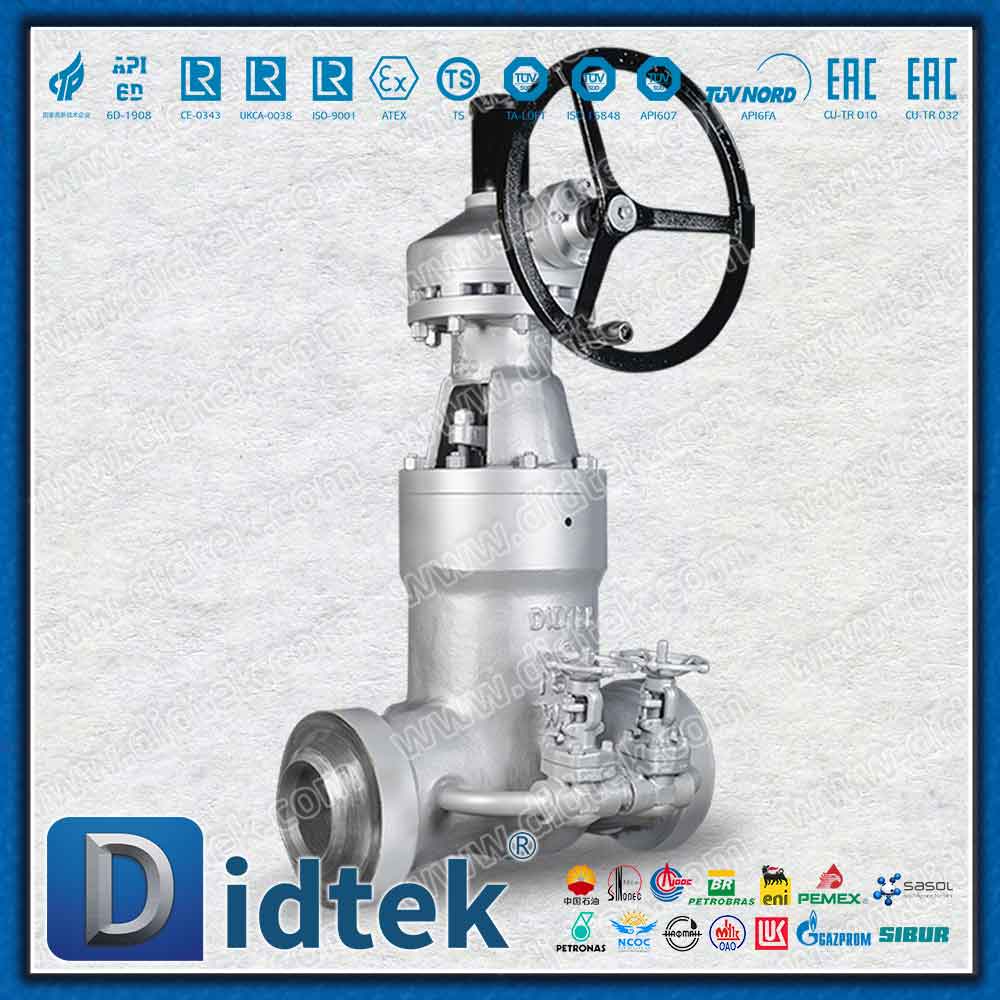

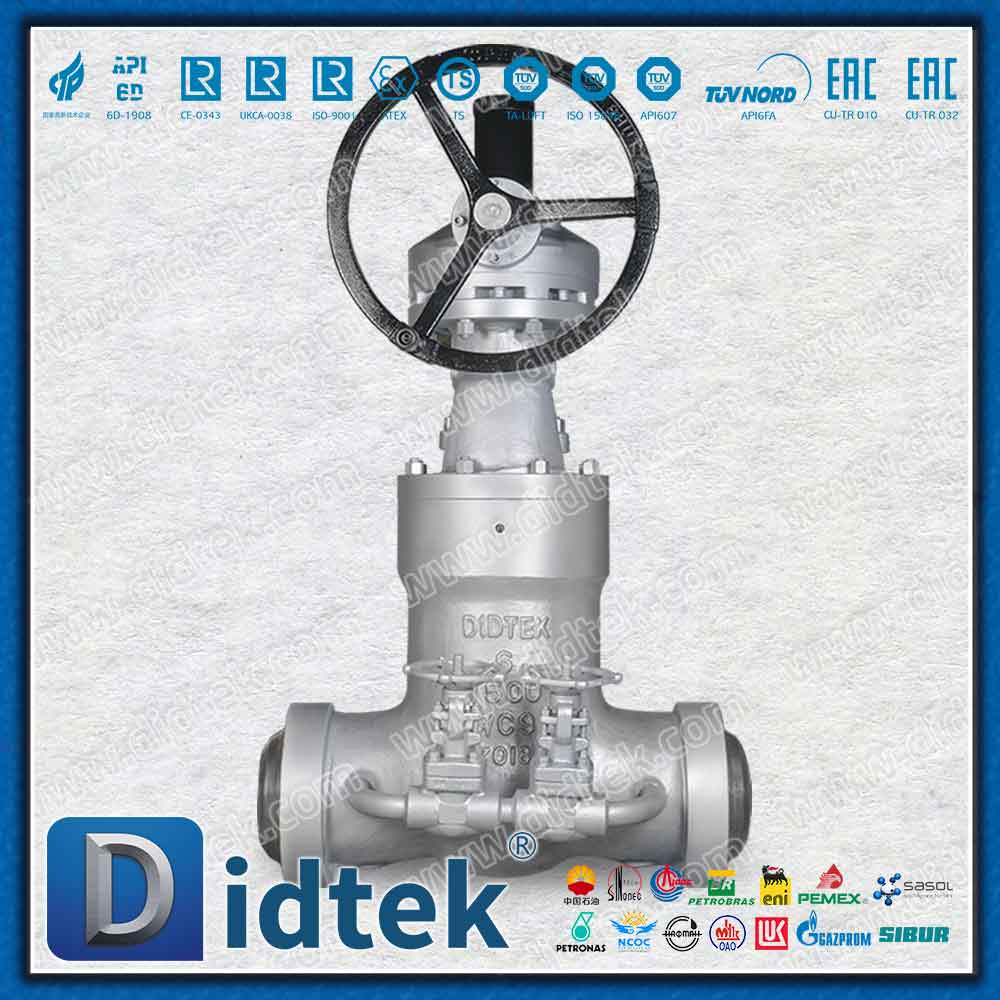

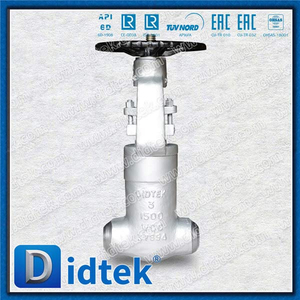

WC9 PSB 1500LB بواسطة صمام بوابة المرور للبخار

تفاصيل المنتج

يعمل صمام البوابة الجانبية WC9 PSB 1500LB كمكون عزل ممتاز وشديد التحمل مصمم خصيصًا لتطبيقات البخار ذات الضغط العالي ودرجة الحرارة العالية (HPHT) في منشآت توليد الطاقة والبتروكيماويات. تم تشكيله وصبه من الفولاذ الهيكلي ASTM A217 WC9 المصنوع من سبائك الكروم والمولي، ويتميز جسم الصمام بتركيبة معدنية كثيفة وثقيلة تقاوم بطبيعتها الزحف والقياس الحراري. وهذا يسمح للوحدة بالحفاظ على السلامة الهيكلية المطلقة والتشغيل الآمن في درجات حرارة مستمرة قصوى تصل إلى 593 درجة مئوية.

يكمن جوهر أدائها في بنية غطاء المحرك المحكم الغلق بالضغط (PSB) المتقدمة. على عكس الأغطية التقليدية المثبتة بمسامير والتي تكون عرضة للاستسلام تحت الضغط الشديد، يستخدم هذا التصميم ضغط البخار الداخلي لإحكام الختم بشكل فعال. ومع زيادة ضغط الخط، فإنه يدفع غطاء المحرك نحو حشية الختم شبه المنحرفة المتخصصة من الجرافيت. نحن ندمج حلقة حماية مضادة للقذف من الفولاذ المقاوم للصدأ في هذا التجميع، مما يضمن الختم المطلق وعدم التسرب حتى أثناء ركوب الدراجات الحرارية المتطايرة وارتفاع الضغط الشديد الشائع في تصنيفات الفئة 1500.

علاوة على ذلك، يعمل نظام معادلة الالتفافية المتكامل على إحداث تحول جوهري في السلامة التشغيلية. قبل فتح البوابة الرئيسية، يسمح الصمام الالتفافي الإضافي الصغير بتدفق متحكم فيه للبخار لتدفئة الخط السفلي ومساواة الضغط التفاضلي. يمكن للمشغلين سماع الهسهسة التي يتم التحكم فيها لموازنة الضغط، مما يقلل بشكل كبير من عزم دوران التشغيل المطلوب على الجذع الرئيسي ويمنع الارتباط الحراري تمامًا. لتلبية متطلبات التشغيل الآلي المتنوعة للمنشأة، تتميز الأعمال العلوية بشفة تركيب ISO قياسية، مما يوفر توافقًا مثاليًا مع التروس المخروطية اليدوية، بالإضافة إلى المحركات الكهربائية أو الهوائية، ومؤشرات موضع الصمام الاختيارية.

معلمات المنتج

وصف التصميم

• سبيكة WC9 عالية الحرارة: توفر تركيبة سبيكة 2.25% Cr - 1% Mo قوة شد فائقة ومقاومة للتآكل ضد تطبيقات البخار شديدة الحرارة، مما يمنع تدهور المواد على مدار عقود من الاستخدام.

• تقنية المعالجة الصلبة المتقدمة: لمكافحة التآكل الشديد وتأثيرات سحب الأسلاك الناتجة عن البخار عالي السرعة، يتم تغطية الإسفين وحلقات المقعد بشكل كبير بسبائك ستيليت 6 القائمة على الكوبالت. بالإضافة إلى ذلك، فإن المقعد الخلفي العلوي مقوى بـ Stellite 21. يعمل هذا النهج المزدوج من السبائك على تحسين خصائص مقاومة الغليان بشكل كبير وإطالة العمر التشغيلي للزخرفة الداخلية تحت ضغوط تفاضلية شديدة.

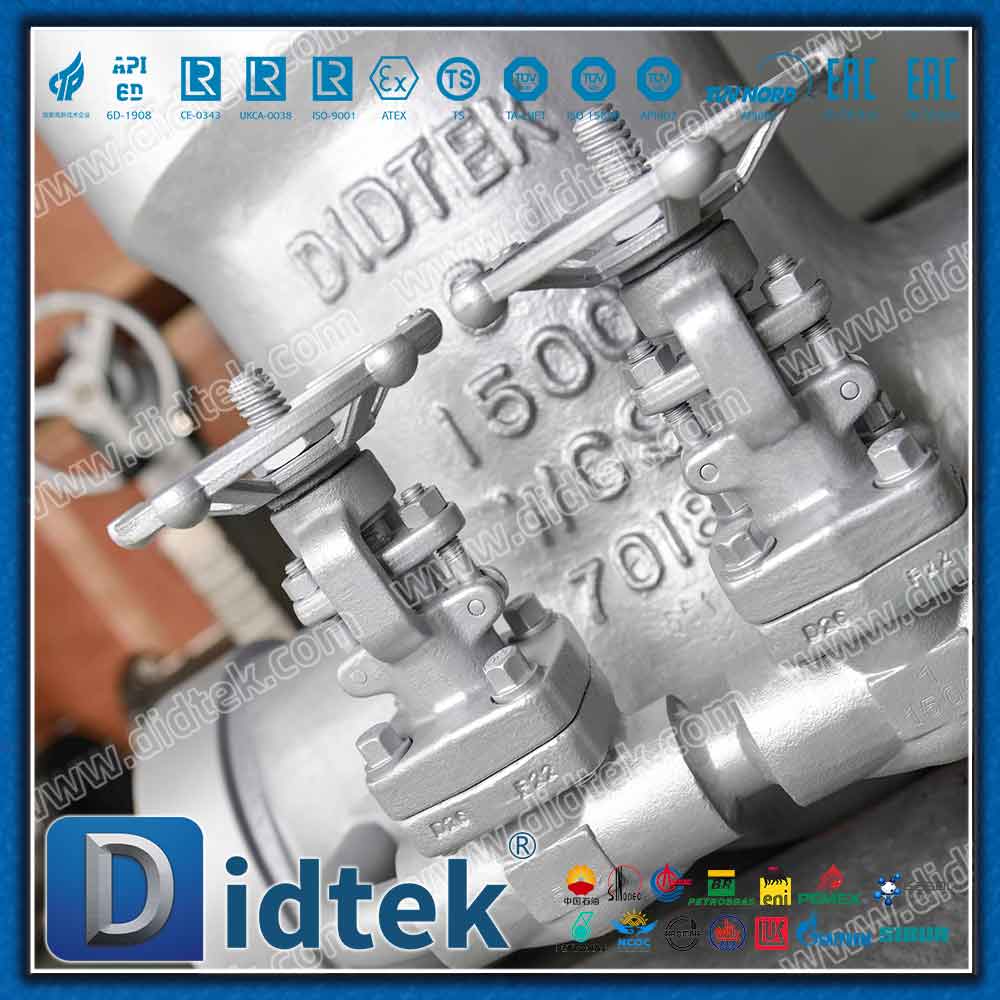

• نظام معادلة الالتفافية: يضمن صمام الالتفافية المساعد الصغير التسخين المتحكم لشبكة الأنابيب النهائية. يؤدي هذا إلى مساواة الضغط التفاضلي، مما يضمن التشغيل الآمن والمتوقع والسلس بشكل استثنائي للصمام الرئيسي دون الضغط الميكانيكي المفرط على المشغل أو المحرك.

• سلامة غطاء محرك السيارة بختم الضغط: تصميم الحشية ذاتية التعزيز يعني أنه كلما ارتفع ضغط الخط، كلما كان ختم غطاء المحرك أكثر إحكامًا - وهو مثالي لإدارة تدفق البخار المتطاير بأمان دون إعادة الدوران المستمر التي تتطلبها الوصلات ذات الحواف التقليدية.

• تحسينات السلامة المخصصة: إدراكًا للحقائق المعقدة لبيئات HPHT، يدعم الهيكل الداخلي التعديلات الهامة مثل فتحة تهوية إسفينية لتخفيف ضغط التجويف المحصور، وأنابيب الحماية من الضغط الزائد، ومفاتيح الحد الدقيقة لمنع قفل التمدد الحراري بشكل شامل.

حدود

مراقبة الجودة والخدمات اللوجستية العالمية

تتطلب المشتريات الصناعية اليقين المطلق في إمكانية تتبع المواد والموثوقية الوظيفية. ينص بروتوكول الإنتاج الخاص بنا على أن تخضع 100% من الصمامات لاختبارات هيدروستاتيكية وهوائية صارمة قبل الإرسال، بما يتوافق بشكل صارم مع معايير API 598. تكون كل وحدة مصحوبة بشهادة اختبار مطحنة شاملة (MTC) وتقارير تفصيلية لتتبع الجودة، مما يمنح مهندسي المصانع الثقة الكاملة في الخصائص المعدنية والميكانيكية لأصولهم.

وإدراكًا للوزن المادي والطبيعة الحرجة لهذه الصمامات شديدة التحمل، تم تصميم معايير التغليف الخاصة بنا من أجل النقل العالمي الفائق. يتم أولاً تغليف كل صمام بطبقة واقية وملفوفة بإحكام بغشاء بلاستيكي مضاد للصدأ لمنع الأكسدة من الرطوبة الجوية. يتم بعد ذلك تأمين الوحدة داخل علبة من الخشب الرقائقي عالي التحمل وصالحة للإبحار، ومحصنة لامتصاص الصدمات والاهتزازات أثناء الشحن البحري لمسافات طويلة، مما يضمن وصول المعدات إلى منشأتك في حالة أصلية وجاهزة للتركيب.

التطبيق والوظيفة

تُستخدم صمامات WC9 PSB 1500LB By Pass Gate للبخار على نطاق واسع في البيئات الصعبة حيث لا يكون فشل المواد خيارًا. إن خصائص السبائك المتخصصة وميكانيكا ختم الضغط تجعلها حل العزل المفضل للقطاعات الهامة التالية:

• محطات الطاقة الحرارية: ضرورية لخطوط عزل البخار الرئيسية، وأنظمة تجاوز التوربينات، ورؤوس السخانات الفائقة. تتعامل الصمامات مع الصدمة الحرارية الشديدة والضغوط العالية المستمرة اللازمة لتشغيل التوربينات الضخمة، مما يضمن تسلسل التشغيل والإيقاف الآمن دون إجهاد هيكلي.

• تكرير البتروكيماويات: يتم نشره بكثافة في وحدات التكسير الهيدروجيني والتكسير بالبخار ذات درجات الحرارة العالية. تقاوم الزخرفة ذات الوجه الصلب الستلايت الطبيعة المسببة للتآكل والتآكل لتدفقات الهيدروكربون والبخار المختلطة، مما يقلل من وقت توقف الصيانة في وحدات المعالجة المستمرة.

• شبكات البخار الصناعية: ضرورية لتوزيع البخار عالي الضغط وعزل الغلايات. يسمح نظام الالتفافية المتكامل للمشغلين بإدخال البخار بأمان إلى شبكات الأنابيب الباردة، مما يمنع حدوث مطرقة مائية كارثية ويطيل عمر البنية التحتية للأنابيب بأكملها.
