ما هو الصمام العائم من نوع التوازن وكيف يعمل؟

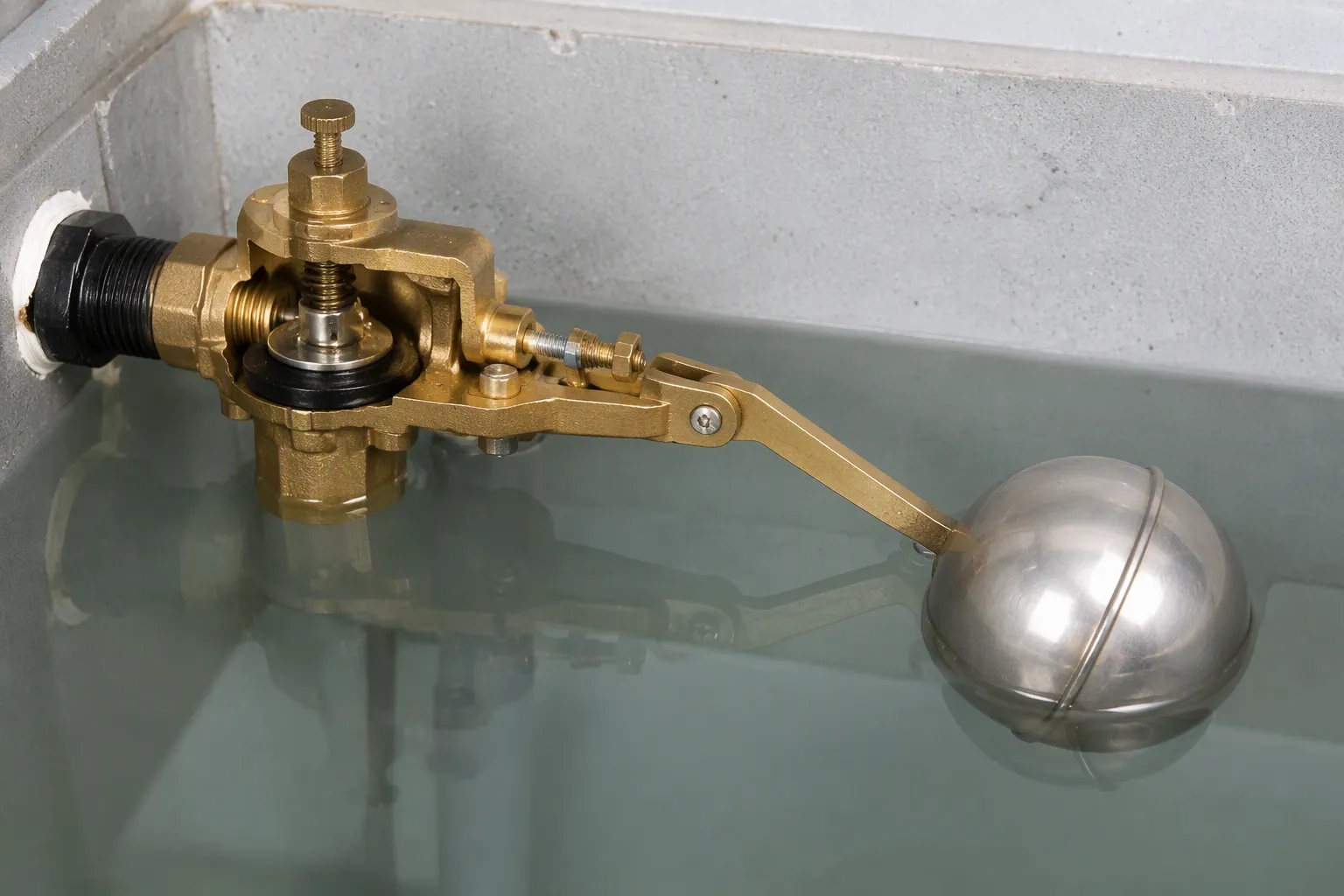

صمام التعويم من نوع التوازن هو وحدة تحكم ميكانيكية. يستخدم هذا الصمام العائم من النوع المتوازن عوامة ورافعة للاحتفاظ بالمياه عند علامة محددة. الطفو هو الذي يحرك العوامة، وليس الإلكترونيات. عندما ينخفض ​​الماء إلى ما دون النقطة، يفتح العوامة الصمام؛ عندما يصل الماء إليه، يغلق العوامة. يختلف صمام العوامة المتوازن عن الصمام العائم القياسي من خلال موازنة الضغط. ويسمح هذا التوازن بالتحكم الدقيق والتشغيل الهادئ. تخدم الصمامات العائمة من هذا النوع خزانات المياه النظيفة. وصل الطلب العالمي على الصمامات الكروية العائمة إلى 2.1 مليار دولار أمريكي في عام 2024 وقد يصل إلى 3.5 مليار دولار أمريكي بحلول عام 2033. كيف تحافظ على مستوى ثابت للمياه؟ مبدأ الضغط المتوازن هو المفتاح.

الوجبات السريعة الرئيسية

• يتحكم صمام تعويم التوازن في مستوى الماء باستخدام عوامة ورافعة، بدون كهرباء.

• إنه يوازن الضغط مع الصمام الطيار والحجاب الحاجز، لذلك فهو دقيق وهادئ.

• يقوم هذا الصمام بإيقاف المطرقة المائية ويقطع التآكل، مما يجعله موثوقًا للأنظمة عالية التدفق.

• إنه يعمل بشكل جيد في خزانات المياه النظيفة والخزانات وأنظمة سقي الماشية.

• يحتاج هذا التصميم إلى القليل من الصيانة ويحافظ على مستويات المياه ثابتة لسنوات.

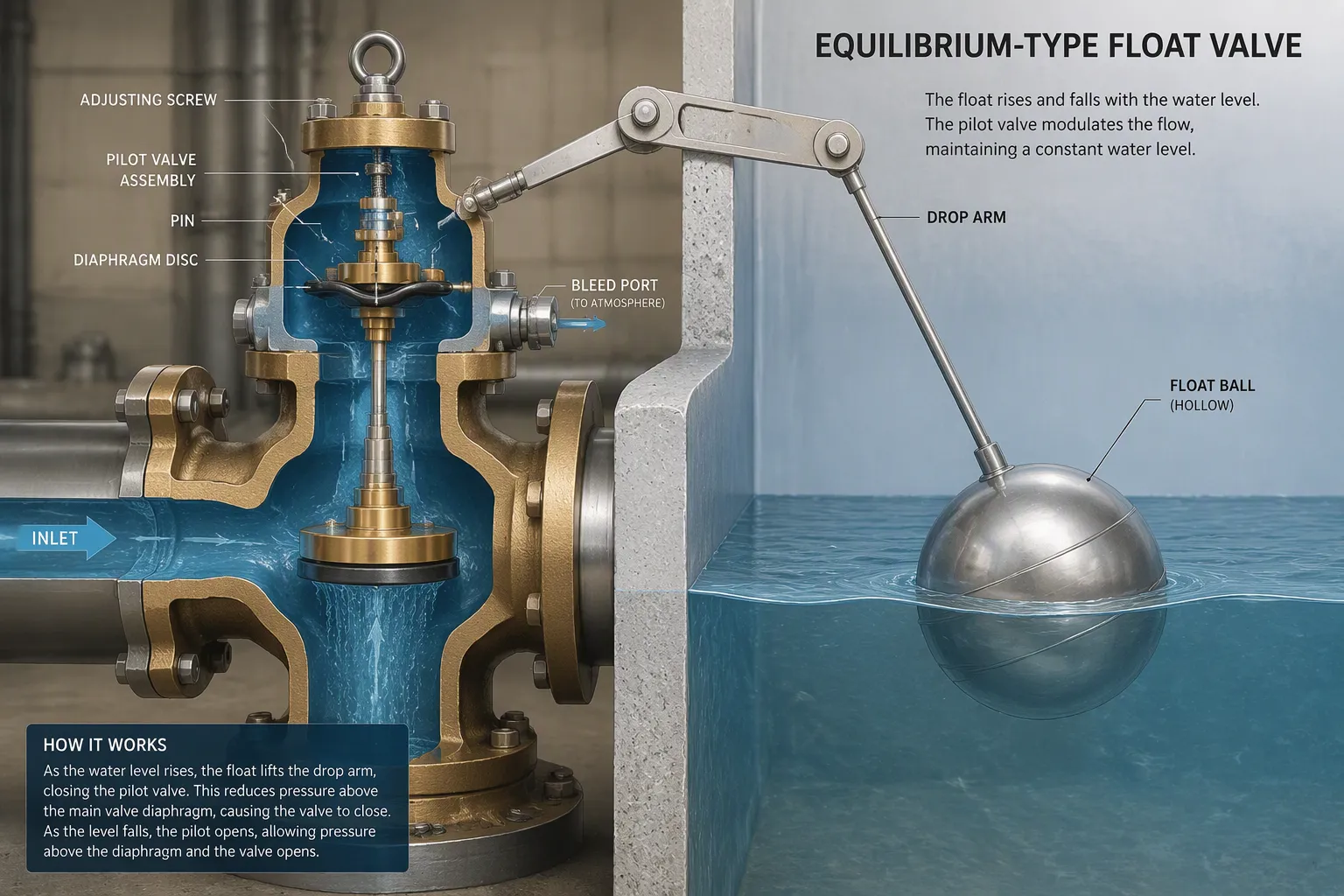

الأجزاء الرئيسية للصمام العائم من نوع التوازن

تعويم، رافعة، وإسقاط الذراع

تكتشف الكرة العائمة والرافعة التغيرات في السطح الخالي من السوائل. توضع كرة معدنية أو بلاستيكية مجوفة على الماء. ترتفع الكرة وتنخفض مع المستوى. هذه الحركة تدير الرافعة. يتصل بجسم الصمام. الطفو هو الذي يحرك الحركة وليس الكهرباء.

يضع ذراع الإسقاط العوامة في الخزان. يحافظ هذا الرابط المحوري على الكرة بعيدًا عن الجدران وتدفق المياه الواردة. تعمل الذراع المسقطة على مضاعفة حركة الكرة. يؤدي الانخفاض البسيط في مستوى السائل إلى حدوث حركة أكبر عند نهاية الصمام. يجب أن يتحرك ذراع الإسقاط والرافعة بحرية. الاحتكاك يؤخر التصحيح ويسبب تنظيمًا غير متساوٍ. يستخدم المصنعون مواد مقاومة للتآكل. غالبًا ما تعمل خزانات المياه النظيفة لسنوات عديدة.

صمام الطيار والحجاب الحاجز

يعمل الصمام الطيار والحجاب الحاجز معًا. إنهم يتحكمون في الصمام الرئيسي. الطيار عبارة عن صمام صغير. يتحرك باستخدام الرافعة العائمة. الحجاب الحاجز عبارة عن قرص مرن داخل جسم الصمام. يستخدم صمام تعويم توازن الدبوس المتحرك دبوسًا تجريبيًا صغيرًا. يقوم هذا الدبوس بإطلاق الماء من حجرة الحجاب الحاجز.

عندما تسقط العوامة، يفتح الطيار منفذ التسييل. يهرب الماء. تنثني آلية الحجاب الحاجز المستشعر للضغط إلى الأعلى. يقوم الحجاب الحاجز برفع الصمام الرئيسي عن مقعده. يصب الماء من خلال صمام المدخل في الخزان. يفتح هذا الصمام العائم ممرات كبيرة بقوة قليلة جدًا. تستخدم الصمامات العائمة من هذا النوع الطيار. الطيار يقلل من الجهد اللازم.

عندما يرتفع الماء إلى النقطة المحددة، يقوم الطيار بإغلاق منفذ التصريف. يتراكم ضغط الماء فوق الحجاب الحاجز. هذا الضغط يدفع الحجاب الحاجز إلى الأسفل. هذا الإجراء يجلس على الصمام الرئيسي. مكبس التوازن داخل الصمام يعادل القوى. صمام التعويم من النوع المتوازن يكتسب اسمه من هذا التصميم المتوازن.

يقلل التصميم من الضغط الميكانيكي والضوضاء. يمكن للصمامات العائمة التحكم في أنظمة التدفق العالي دون عوامات كبيرة الحجم. يبقى عزم الدوران على الرافعة منخفضًا. يحتاج الطيار إلى حركة صغيرة فقط. تعمل معظم الصمامات العائمة بهدوء. يظل فرق الضغط عبر الصمام الرئيسي صغيرًا. تعمل هذه الصمامات العائمة معًا. إنهم يحملون الدبابة عند علامة ثابتة.

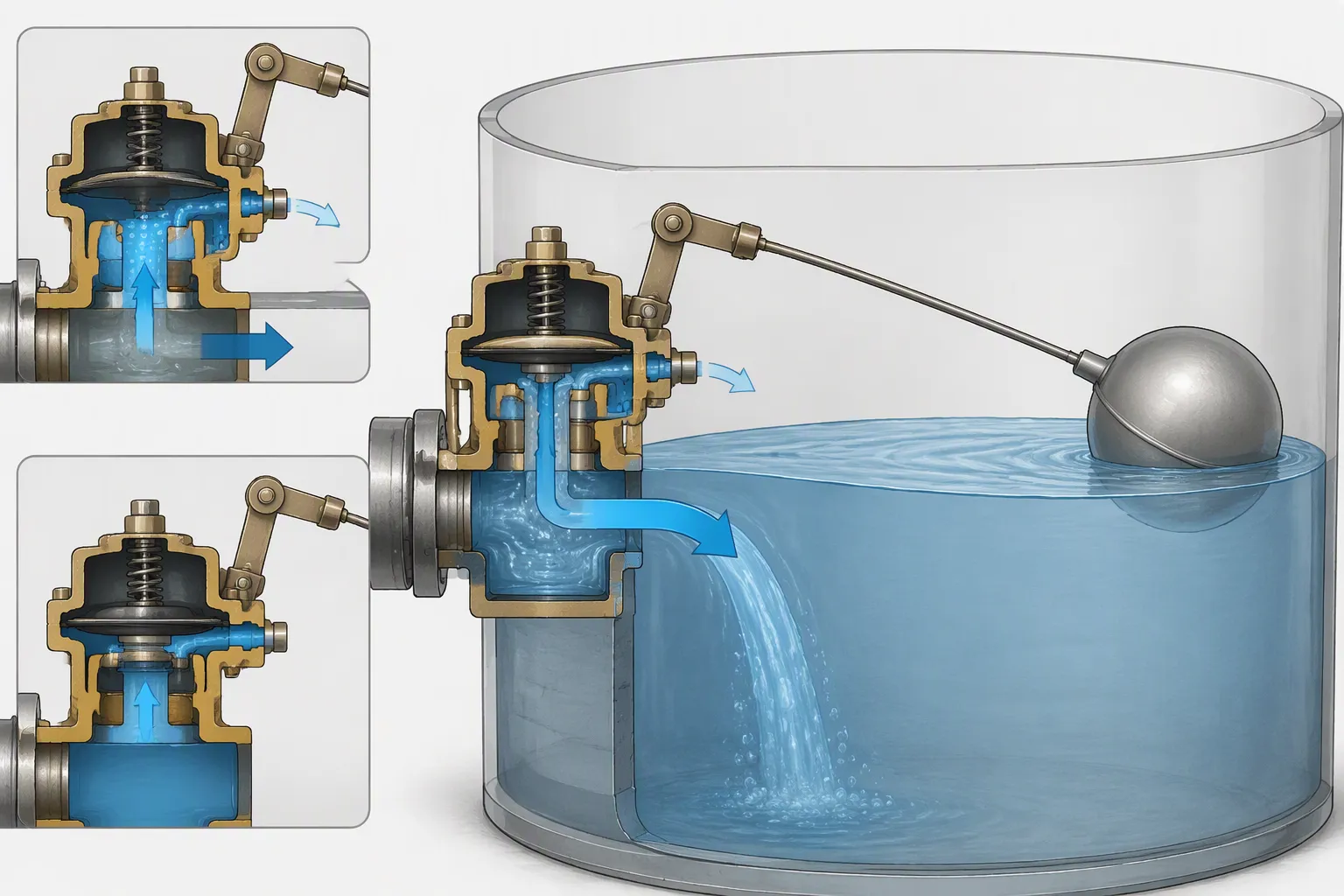

كيف يعمل صمام تعويم التوازن

يقوم بنفس الصمام العائم من نوع التوازن الخطوات البسيطة في كل مرة يتغير فيها مستوى الماء . فهو يتحكم في تدفق السائل بسلسلة من تغيرات الضغط، وليس بالقوة الميكانيكية. أولاً، ينخفض ​​سطح الماء. الكرة العائمة تنخفض معها. يميل ذراع الرافعة إلى الأسفل. تفتح هذه الحركة المنفذ التجريبي الصغير. يخرج ضغط الماء من حجرة الحجاب الحاجز ويدخل إلى الخزان. ومع زوال هذا الضغط، يقوم جانب المدخل بدفع الحجاب الحاجز إلى أعلى. يرفع الصمام الرئيسي مقعده. ثم يدخل الحد الأقصى لتدفق المياه . يبدأ الخزان بالملء.

تعمل العديد من الصمامات العائمة بهذه الطريقة. صمام تعويم التوازن يجعل العملية أكثر دقة. الآن فكر في العكس. عندما يمتلئ الخزان، ترتفع العوامة وترفع ذراع الرافعة. يقوم الذراع بدفع غسالة صغيرة أو دبوس على فتحة الطيار. هذا يختمه تماما. يحبس الختم ضغط الماء أعلى الحجاب الحاجز. جانب المخرج مفتوح لضغط الهواء العادي، وبالتالي فإن ضغط المدخل يكون أقوى. هذا الخلل في التوازن يدفع الحجاب الحاجز إلى الأسفل. يؤدي هذا إلى تثبيت الصمام الرئيسي بإحكام ويوقف التدفق. فرق الضغط هو الذي يقوم بالعمل الشاق، وليس القوة البدنية.

عملية خطوة بخطوة

1. وينخفض ​​مستوى الماء . تسقط الكرة العائمة مع السطح.

2. يقوم ذراع الإسقاط بإدارة الرافعة وفتح الصمام الطيار.

3. يخرج الماء من حجرة الحجاب الحاجز، وبالتالي ينخفض ​​الضغط على الجزء العلوي.

4. يدفع الداخل ضغط الماء الحجاب الحاجز إلى الأعلى ويرفع الصمام الرئيسي.

5. يمتلئ الخزان مرة أخرى من خلال مقعد الصمام العريض.

ويعمل النظام أيضًا في الاتجاه المعاكس. عندما يصل الماء إلى النقطة المحددة، فإن الطفو يدفع الطفو إلى الأعلى. الرافعة تغلق الثقب التجريبي. يبني ضغط المدخل على سطح الحجاب الحاجز الأكبر. إنها تتغلب على القوة الموجودة أدناه. يغلق الصمام الرئيسي بالكامل. رد الفعل التلقائي هذا هو عبارة عن حلقة ردود فعل سلبية . يقوم النظام دائمًا بتصحيح الخطأ الخاص به من المستوى المستهدف . أي تغيير في ارتفاع الخزان يسبب استجابة فورية.

عمل الضغط المتوازن

جوهر هذا التصميم هو توازن القوة. عندما يكون الصمام مغلقًا، فإن قوة الزنبرك التي تضغط لأسفل تساوي ضغط الماء المتوازن الذي يدفع لأعلى. إذا تغير مستوى الخزان، تتغير القوى، ويستجيب الصمام بشكل متناسب. إذا انخفض مستوى الماء بضع بوصات، فإن الصمام يفتح قليلاً فقط. قطرة أكبر تفتحه بالكامل، مما يسمح لتدفق المياه الواردة باللحاق به. تحافظ هذه الاستجابة التناسبية على ثبات الخزان وتوقف الدوران السريع.

يقوم مكبس التوازن داخل الصمام بموازنة القوى من كلا الجانبين. إنه يمنع خط المدخل الثقيل من إغلاق الصمام. هذا التصميم المتوازن يجعل حركة الإغلاق أكثر ليونة. يتراكم ضغط الماء ببطء بدلاً من قطع الآلية، لذلك يتجنب الصمام المطرقة المائية. الأنبوب لا يهز. النظام لا حشرجة الموت. تُحدث العديد من الصمامات العائمة صوتًا عاليًا عند إغلاقها، لكن النوع المتوازن يُغلق بدفعة خفيفة.

ويعني التوازن أيضًا أن العوامة تقوم بنفس عمل الضوء بغض النظر عن ضغط المدخل. كل نوع من الصمامات العائمة يجب أن يحرك رافعة، لكن هذا الصمام يفتح فقط دبوسًا طيارًا صغيرًا. الطيار يعتني بالقوات الكبيرة. يمكن للمشغلين ضبط نقطة الضبط بسهولة، ويحافظ الصمام على مستوى ثابت لسنوات من الخدمة. يحافظ هذا الترتيب المتوازن على الماء عند علامة ثابتة واحدة ويعطي أداءً سلسًا وهادئًا.

نوع التوازن مقابل صمام التعويم القياسي

اختلافات التصميم والأداء

الرافعة المالية المباشرة تقود التصميم القياسي . رافعة تتصل بالكرة العائمة. تضغط هذه الرافعة على الصمام المغلق في مواجهة التدفق الوارد. يجب أن يتغلب العوامة الكبيرة على ضغط الخط على مقعد الصمام. يؤدي هذا الإعداد إلى إنشاء عزم دوران عالي على المحور ويتسبب أيضًا في توقف مفاجئ. عندما تصل المياه إلى النقطة المحددة، غالبًا ما تغلق الوحدات القياسية.

يعمل تصميم التوازن بشكل مختلف. يقوم صمام طيار صغير وحجاب حاجز بتحريك الصمام الرئيسي. العوامة تقوم برحلات الطيار فقط. ينخفض ​​​​عزم التشغيل كثيرًا. يمكن أن يظل العوامة صغيرًا حتى عندما يتعامل الصمام الرئيسي مع تدفق كبير. يستخدم هذا النوع من الكرة ذات الغشاء خط الإمداد للعمل الثقيل. يوازن التصميم ضغط الماء عبر الصمام الرئيسي. يقوم جانب المدخل بدفع الحجاب الحاجز للأعلى. الضغط على الجانب الآخر يوازن القوى. تستجيب الصمامات العائمة بهذا التصميم بسلاسة للتغييرات الصغيرة. إنهم يمسكون بالدبابة عند نقطة ثابتة دون قعقعة.

عندما يكون الصمام العائم المتوازن هو الخيار الأفضل

يجب على المشغلين اختيار هذا التصميم للخزانات الكبيرة أو معدلات التعبئة العالية. الوحدات القياسية تجعل العوامة تحارب خط الإمداد بأكمله. أنبوب كبير يمكن أن يجعل هذه المهمة مستحيلة. نوع التوازن يتجنب القتال. فهو يفتح المنفذ التجريبي، ولا يتحرك الصمام الرئيسي إلا بعد استقرار ضغط الماء. هذه الميزة تناسب الخزانات وخزانات المياه النقية وأنظمة سقي الماشية. غالبًا ما تعمل هذه الأنظمة دون إشراف. صمام تعويم موثوق يوقف الفائض ويحافظ على مستوى ثابت.

تعمل الصمامات العائمة المتوازنة أيضًا على حماية الأنابيب. الصمامات العائمة القياسية تغلق بسرعة. يؤدي الإغلاق السريع إلى إرسال موجة صدمة تسمى المطرقة المائية. مع مرور الوقت، يمكن أن تؤدي هذه الزيادة إلى إرخاء المفاصل أو إيذاء الصمام. يُغلق التصميم المتوازن ببطء مع إعادة ملء حجرة الحجاب الحاجز. تعمل هذه الصمامات العائمة بهدوء وتحتاج إلى صيانة أقل. تساعد حركة الطفو الصغيرة على بقاء الرافعة ومقعد الطيار لفترة أطول. سطح الماء الثابت يحمي المضخات من ركوب الدراجات القصيرة. بالنسبة للخزانات عالية التدفق، يظل النوع المتوازن هو الخيار الأكثر أمانًا.

الاستخدامات والفوائد الشائعة لصمامات تعويم التوازن

التطبيقات النموذجية

تعمل صمامات تعويم التوازن بشكل جيد للمياه النظيفة. يتم استخدامها في خزانات المياه النقية والخزانات وأنظمة سقي الماشية. يمكن لهذه الصمامات الاحتفاظ بمستوى محدد من الماء بدون كهرباء. صمام التعبئة يفتح ويغلق من تلقاء نفسه. تقوم عدة منافذ تفريغ بنشر المياه الواردة حول الخزان. يمنع هذا التصميم الخزانات من الفيضان أو الامتلاء أكثر من اللازم.

يعد الإعداد الميكانيكي رائعًا للأماكن النائية. لا يحتاج الصمام إلى أسلاك أو أجهزة استشعار. عندما ينخفض ​​مستوى الماء، تغرق العوامة ويفتح الطيار. يتدفق الماء حتى يصل الطفو إلى الارتفاع المحدد. تتفاعل هذه الصمامات العائمة مع كل تغيير. تسرب صغير يؤدي إلى تصحيح صغير. سحب كبير يفتح الصمام بالكامل. تبقى خزانات المياه في المستوى الذي تحتاجه.

مزايا التحكم في مستوى الماء

أكبر فائدة هي التحكم في مستوى الماء. يفتح الصمام فقط بقدر الحاجة. قطرة صغيرة في الماء تجعله مفتوحًا قليلاً. انخفاض أكبر يجعله مفتوحًا أكثر. يحافظ مكبس التوازن على الضغط متساويًا عبر الصمام الرئيسي. يتراكم ضغط الماء ببطء على الحجاب الحاجز. ثم يُغلق الصمام بدفعة ناعمة. لا يسمع العمال أي ضجيج من الأنابيب.

تستخدم معظم الصمامات العائمة القوة المباشرة. يستخدم نوع التوازن طيارًا بدلاً من ذلك. هذا التصميم المتوازن يحمي النظام أيضًا. يبقى ضغط الماء متوازنًا على جانبي الحجاب الحاجز. يقوم ذراع التعويم بتحريك دبوس طيار صغير فقط. ارتفاع ضغط المدخل لا يجعل الصمام أكثر صعوبة في التحرك. تتعامل هذه الصمامات مع أنظمة التدفق العالي بشكل جيد. إنهم يركضون بهدوء لسنوات عديدة. نادرا ما تبلى الآلية. العوامة تقوم بعمل خفيف. يمكن للطاقم ضبط نقطة التحديد بسرعة. يحتفظ الصمام بعد ذلك بمستوى الماء الطبيعي حتى التغيير التالي.

ينخفض ​​مستوى الماء مرة أخرى، وتتكرر الدورة. يعود الصمام إلى نفس الوضع الثابت في كل مرة. وهذا يجعل الصمام خيارًا قويًا لخزانات المياه النظيفة. إغلاقها السلس يوقف المطرقة المائية. الأنابيب والمفاصل تدوم لفترة أطول بسبب ذلك. تعمل الاستجابة الثابتة أيضًا على حماية المضخات من ركوب الدراجات القصيرة. المستوى الثابت يعني تشغيل وتوقف المضخة بشكل أقل.

صمام التعويم من نوع التوازن هو جهاز ميكانيكي. إنه يحمل الماء عند مستوى محدد باستخدام عوامة ورافعة وضغط متوازن. الطفو يحرك العوامة. يفتح العوامة صمامًا تجريبيًا صغيرًا. يقوم هذا الطيار بتحريك الحجاب الحاجز. يفتح الحجاب الحاجز أو يغلق الصمام الرئيسي. يحافظ هذا التصميم على ثبات مستوى الماء ويوازن ضغط الماء. يقلل من المطرقة المائية ويعمل بهدوء. تتناسب الصمامات العائمة المتوازنة مع خزانات المياه النقية والخزانات وأنظمة سقي الماشية. لا تحتاج هذه الصمامات العائمة إلى الكهرباء ونادرًا ما تتآكل. للتحكم في المياه النظيفة، تظل خيارًا يمكن الاعتماد عليه ومنخفض الصيانة.

التعليمات

لماذا تستخدم الصمامات العائمة صمامًا تجريبيًا؟

تستخدم صمامات تعويم التوازن صمامًا تجريبيًا . يفتح الطيار منفذ نزيف صغير. ثم يؤدي ضغط الماء إلى رفع الحجاب الحاجز. العوامة تتحرك فقط دبوس صغير. تستخدم الصمامات العائمة القياسية الرافعة المالية المباشرة بدلاً من ذلك. يخفض الطيار عزم الدوران التشغيلي كثيرًا.

هل تغلق الصمامات العائمة ببطء؟

نعم. تمتلئ غرفة الحجاب الحاجز شيئًا فشيئًا. يتراكم الضغط على الجزء العلوي من الحجاب الحاجز. مقاعد الصمام الرئيسي بدفعة ناعمة. هذا العمل البطيء يوقف المطرقة المائية. غالبًا ما تغلق الصمامات العائمة القياسية. تغلق الصمامات العائمة المتوازنة بهدوء وتحمي الأنابيب.

ماذا يحدث تحت ضغط الدخول العالي؟

الضغط العالي لا يجعل الصمام أكثر صعوبة في التحرك. مكبس التوازن يجعل القوى متساوية عبر الصمام الرئيسي. تتعامل هذه الصمامات العائمة مع التدفق العالي دون إجهاد. لا تزال العوامة تتحرك فقط بواسطة دبوس طيار صغير. يحافظ الصمام على مستوى ثابت من الماء.

أين تعمل الصمامات العائمة بشكل أفضل؟

يقوم المشغلون بتثبيت هذه الصمامات في خزانات المياه النظيفة، والخزانات، وأنظمة سقي الماشية. صمام تعبئة التوازن لا يحتاج إلى كهرباء. يفتح ويغلق من تلقاء نفسه. هذا التصميم يحمل نقطة التحديد لسنوات عديدة. عملية هادئة توقف الفائض.
