الصمام الكروي للهندسة البحرية: تطبيقات بناء السفن المعتمدة من DNV

يؤدي فشل المكونات في البحر إلى حدوث اضطرابات تشغيلية هائلة على الفور. يؤدي وجود جزء واحد معطل على منصة بحرية إلى تكاليف هائلة لرسو السفن الجافة. أنت أيضًا تخاطر بمواجهة مسؤوليات بيئية شديدة. لهذه الأسباب، فإن الصمام الكروي للهندسة البحرية ليس مجرد سلعة أساسية. إنه بمثابة أصل بالغ الأهمية للسلامة والتحكم في التدفق. يجب عليك فحصه بدقة قبل أي تثبيت. نرى هذه الضرورة يوميًا عبر البيئات البحرية الصعبة. أنت بحاجة إلى مواءمة بنية الصمامات المحددة بشكل صارم مع أطر الامتثال لمعايير الصناعة. تظل الشهادات الصادرة عن هيئات مثل DNV أو ABS أو LR ضرورية للغاية. إنها تضمن قابلية التشغيل على المدى الطويل عبر بناء السفن والمشاريع البحرية المعقدة. في هذا الدليل، سوف نستكشف كيفية تقييم هذه المكونات المتخصصة. سوف تكتشف التحولات المادية الرئيسية وهندسة التصميم الأمثل. سوف تتعلم أيضًا لماذا تمنع بروتوكولات الاختبار الصارمة حدوث حالات فشل كارثية في المحيط المفتوح.

الوجبات السريعة الرئيسية

• تفشل الصمامات الصناعية القياسية في البيئات البحرية بسبب التآكل الجلفاني، وضغط الاهتزاز العالي، وجزيئات مياه البحر الكاشطة؛ المعادن المتخصصة غير قابلة للتفاوض.

• يوفر الصمام المعتمد من DNV تخفيفًا موثوقًا للمخاطر، مما يضمن اجتياز المكون لموافقة النوع الصارمة للضغط ودرجة الحرارة واختبار السلامة من الحرائق.

• يجب أن يتوافق اختيار الصمام بشكل وثيق مع التطبيق — بدءًا من التصميمات العائمة المدمجة لخطوط التبريد القياسية وحتى تصميمات مرتكز الدوران القوية لاستخراج الجانب العلوي عالي الضغط.

المخاطر التشغيلية: لماذا تكسر البيئات البحرية الصمامات القياسية

يجب علينا معالجة الأثر المالي الحقيقي مباشرة. تستنزف الصيانة غير المخطط لها ميزانيات المشاريع البحرية بسرعة. يؤدي توقف السفن إلى إيقاف توليد الإيرادات تمامًا. يكلف الالتحام الجاف لسفينة ضخمة عشرات الآلاف يوميًا. ستفقد أيضًا عقود الإيجار المربحة للغاية أثناء التأخير غير المتوقع. يؤدي فشل الصمام المبكر إلى حدوث هذه التأثيرات المالية الدقيقة بشكل مباشر. لا يمكنك تحمل تكاليف استبدال المكونات بأمان في منتصف المحيط. ستفقد ساعات تشغيل حرجة أثناء الإصلاحات البحرية الطارئة.

البيئات البحرية تدمر المعدات الصناعية القياسية بلا هوادة. أنت تواجه تهديدات بيئية مستمرة يوميًا. يكشف المحيط عن الهندسة الضعيفة على الفور. خذ بعين الاعتبار المخاطر الهيكلية التالية:

• يؤدي تآكل المياه المالحة إلى تآكل الفولاذ الكربوني القياسي بسرعة.

• يؤدي تكسير التآكل الناتج عن الكلوريد (SCC) إلى إضعاف السبائك الأساسية بصمت.

• يضيف الاهتزاز الهيدروديناميكي ضغطًا ميكانيكيًا شديدًا على خطوط الأنابيب.

• تعمل جزيئات مياه البحر الكاشطة على تآكل الأسطح الداخلية المانعة للتسرب بشكل مستمر.

يجب عليك وضع معايير نجاح صارمة للمشتريات. تعطي الإستراتيجية الناجحة الأولوية لعزل التسرب الصفري. ويتطلب دورات صيانة ممتدة بين فترات الحوض الجاف المجدولة. كما يتطلب أيضًا مصدرًا ماديًا يمكن التحقق منه. أنت بحاجة إلى إثبات موثق للأصل المادي. نحن نعتمد على هذه المعايير لضمان السلامة البحرية. أنت تحمي الطاقم والنظام البيئي البحري المحيط في وقت واحد.

الامتثال لفك التشفير: قيمة الصمام المعتمد من DNV

الامتثال يحدد السلامة في الهندسة البحرية الحديثة. توفر الموافقة على نوع DNV ثقة وموثوقية هائلتين. يقوم المقيمون باختبار المكون بما يتجاوز الوظيفة الأساسية. أنها تفرض اختبار الضغط الدوري الصارم. إنهم يراقبون الانبعاثات الهاربة بدقة أثناء التشغيل الكامل. إنهم يفرضون معايير صارمة للسلامة من الحرائق على مستوى العالم. يقوم المقيمون بتقييم الصمامات وفقًا لبروتوكولات API 607 ​​أو ISO 10497. يجب أن يمنع المكون التسرب أثناء حرائق المواد الهيدروكربونية الشديدة.

يخلط العديد من المهندسين بين شهادات التصنيع العامة. يختلف الحصول على شهادة ISO 9001 بشكل أساسي. الشهادة العامة تتحقق فقط من عمليات إدارة المنشأة. يثبت الصمام المحدد المعتمد من DNV القدرة على التحمل الفعلي للمنتج. يُظهر التصميم أنه ينجو من الظروف البحرية القاسية. تعمل موافقات نوع DNV أو ABS أو LR على التحقق من صحة سلسلة الصمامات الدقيقة. أنها تثبت أن العنصر المادي يعمل على النحو المنشود.

هذا التمييز مهم للغاية لنجاح المشروع. يؤدي تحديد المكونات المعتمدة إلى تبسيط استراتيجية تخفيف المخاطر لديك. إنه يبسط عملية تصنيف السفن المعقدة بشكل كبير. فهو يسرع عمليات تدقيق التأمين الإلزامي بشكل كبير. وأخيرًا، فهو يضمن تسليمًا أكثر سلاسة لمالكي السفن الحذرين. إنهم يطالبون بإثبات مطلق للموثوقية قبل قبول السفينة.

إطار التقييم الفني الأساسي للمحددات البحرية

يجب على المهندسين تقييم المعادن بعناية. غالبًا ما يواجه الفولاذ المقاوم للصدأ القياسي 316 أو 316L صعوبة في الخارج. تعمل مياه البحر الخام على تحلل هذه السبائك الأساسية بمرور الوقت. يتشكل التآكل بسرعة على الأسطح الفولاذية القياسية. يجب عليك الانتقال إلى مواد أقوى ومتخصصة على الفور. يوفر الألومنيوم البرونزي مقاومة ممتازة لمياه البحر. يمنع التلوث الحيوي البحري العدواني بشكل طبيعي. يشكل طبقة أكسيد واقية تحت الماء. يتفوق الفولاذ المقاوم للصدأ دوبلكس (2205) وسوبر دوبلكس (2507) في أماكن أخرى. إنهم يتعاملون مع مياه الصابورة المعالجة بشكل لا تشوبه شائبة. أنها مقاومة تأليب التآكل في البيئات شديدة الملوحة.

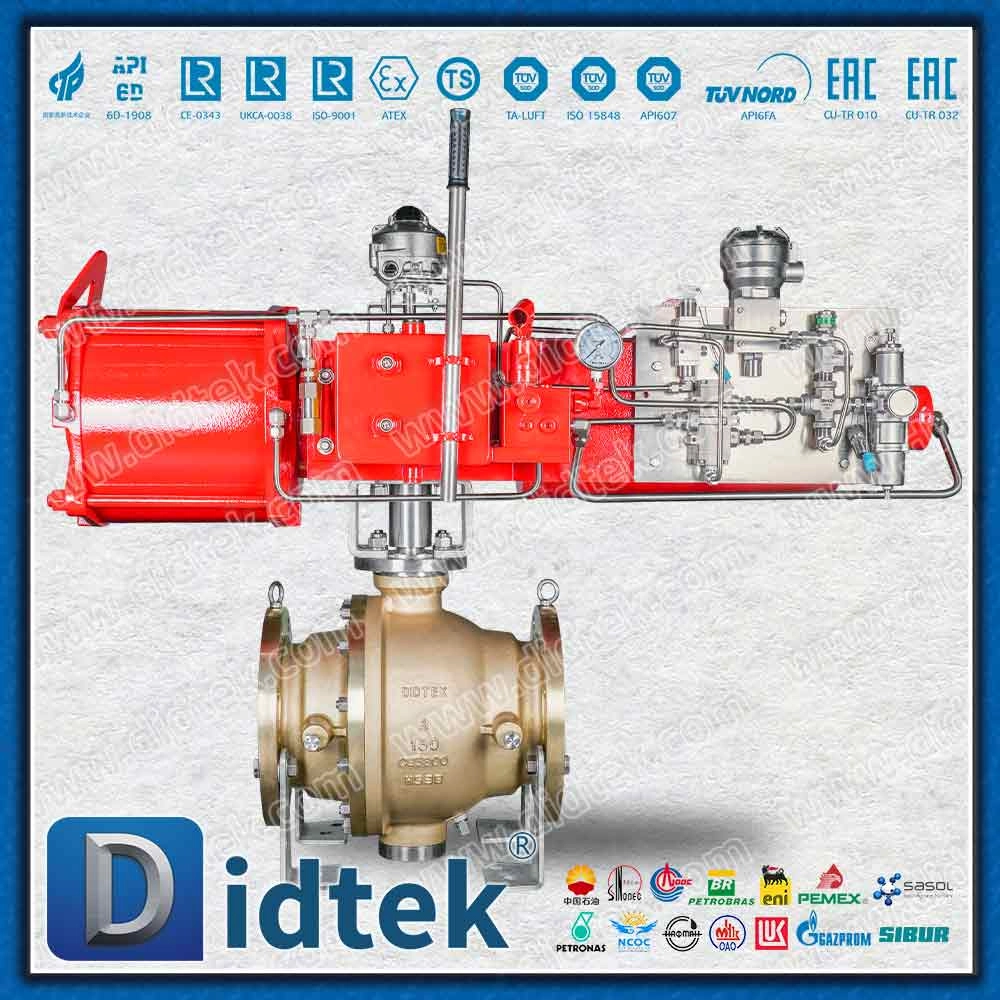

تلعب الهندسة المعمارية دورًا كبيرًا في الأداء. تعمل تصميمات الكرة العائمة بشكل جيد مع أنظمة الضغط المنخفض. يدفع الضغط المنبع الكرة إلى المقعد السفلي. يمكنك استخدامها بشكل أساسي في خطوط تبريد المحرك ذات التجويف الصغير. تتطلب تطبيقات الضغط العالي نهجًا هيكليًا مختلفًا تمامًا. يوفر صمام مرتكز الدوران البحري ثباتًا آمنًا للقطر الكبير. إنه يؤمن الكرة في الأعلى والأسفل. يمنع الكرة من التحرك باتجاه مجرى النهر تحت القوة. إنه يقلل بشكل كبير من عزم الدوران التشغيلي تحت أحمال خطوط الأنابيب الثقيلة.

تتطلب خيارات الختم اهتمامًا هندسيًا متساويًا. تستخدم المقاعد الناعمة مواد مثل PTFE أو PEEK. إنهم يديرون التعامل مع المواد الكيميائية وينظفون السوائل جيدًا. ومع ذلك، فإن التدفقات البحرية الكاشطة تدمر المقاعد الناعمة بسرعة. تتطلب مياه البحر المثقلة بالجسيمات حلولاً أكثر صرامة. تنجو المقاعد المعدنية من المعدن من هذه الظروف القاسية والتآكل. إنها تستخدم طلاءات كربيد التنجستن لتحقيق أقصى قدر من المتانة.

يسلط مخطط مقارنة تصميم الصمامات البحرية أدناه الضوء على الاختلافات المعمارية الرئيسية.

التطبيقات الحاسمة: من بناء السفن إلى الطاقة البحرية

تتطلب القطاعات البحرية المختلفة أنظمة تحكم متميزة تمامًا في السوائل. نقوم بتصنيف هذه المتطلبات إلى ثلاثة مجالات أساسية.

1. بناء السفن التجارية: تقوم الأنظمة هنا بإدارة كميات هائلة من المياه يوميًا. تعتمد أنظمة معالجة مياه الصابورة (BWTS) على صمامات موثوقة. أنها تمنع نقل الأنواع المائية الغازية على مستوى العالم. تتطلب هذه الأنظمة عزلًا دقيقًا للتدفق باستمرار. تتطلب خطوط تبريد المحرك تدفقًا مستمرًا دون انقطاع. يسحبون مياه البحر الخام مباشرة من خلال الهيكل. تتعامل خطوط الوقود البحري مع السوائل السميكة المسببة للتآكل. تتعامل أنظمة الغسيل مع منتجات العادم الثانوية العدوانية والحمضية بأمان. إنها تتطلب مكونات داخلية شديدة المقاومة للتآكل.

2. الأنظمة البحرية وأنظمة FPSO: يؤدي استخراج الجانب العلوي إلى ضغوط ودرجات حرارة شديدة. أنت بحاجة إلى صمام كروي بحري متخصص للغاية هنا. تقوم هذه المكونات بإدارة الهيدروكربونات المتطايرة بشكل آمن. ينظم المخصص صمام FPSO وحدات ضغط الغاز الخطرة. كما أنه يتحكم في أنابيب المياه الحلقية الهامة. يجب أن يتم تفعيل أنظمة السلامة هذه على الفور أثناء حالات الطوارئ.

3. التكامل تحت سطح البحر: تمثل عمليات قاع المحيط تحديات فريدة تمامًا. تمارس الأعماق القصوى قوى ساحقة على المعدات. يتطلب الصمام تحت سطح البحر قفزة هندسية هائلة. يجب أن يجتاز اختبار الضغط العالي الصارم تحت الماء. يضع المهندسون الوحدة داخل غرف مضغوطة للتحقق من صحتها. إنها تحتاج إلى واجهات تشغيل ROV (المركبة التي يتم تشغيلها عن بعد). لا يستطيع الغواصون الوصول إلى أعماق المحيط القصوى هذه بأمان. يجب أن يتحمل مقاومة الضغط الخارجي الشديد باستمرار. دخول الماء يدمر المكونات الميكانيكية الداخلية على الفور.

حقائق التنفيذ ومتطلبات الاختبار

يعتمد التنفيذ الناجح بشكل كبير على الأدلة الموثقة. يجب عليك الإصرار على شهادة المواد EN 10204 3.1 أو 3.2. وهذا يضمن إمكانية التتبع المطلق من المسبك. اطلب نتائج الاختبارات غير المدمرة (NDT) الشاملة. ويجب على المفتشين إجراء فحوصات بالموجات فوق الصوتية والشعاعية. تكشف هذه الاختبارات عن المسامية المخفية داخل صب المعدن. يجب أن تتم بروتوكولات اختبار قبول المصنع (FAT) قبل الشحن. وهذا يتحقق من حدود الأداء في ظل ظروف المختبر الخاضعة للرقابة. يحاكي المهندسون الزيادات الفعلية في الضغط البحري أثناء FAT.

تحدد ميزات التصميم الذكي طول عمر النظام بشكل كبير. أنها تقلل من ساعات الإصلاح اليدوي في الخارج. ابحث عن السيقان المضادة للانفجار لتعزيز السلامة التشغيلية. إنها تمنع الانفجارات الكارثية في ظل ارتفاع الضغط المفاجئ. تسمح وسادات التثبيت ISO 5211 بمبادلة المشغل بسهولة لا تصدق. يمكنك ترقية المحركات الهوائية أو الكهربائية بسرعة. تتيح التصميمات ذات الإدخال العلوي إجراء صيانة سريعة في الخط. يمكنك إصلاح المكونات الداخلية مباشرة. يمكنك تجنب إزالة الجسم الثقيل من الأنبوب بالكامل.

تتطلب القائمة المختصرة للموردين معايير واضحة وموضوعية. قم بتوجيه فريق المشتريات الخاص بك بعناية أثناء الاختيار. قم بتقييم قدرات المعالجة الداخلية المباشرة الخاصة بهم أولاً. اطلب مهلة زمنية شفافة لصب السبائك المخصصة. تأكد من أنهم يحتفظون بسجل حافل. يجب عليهم اجتياز عمليات تدقيق مجتمع التصنيف باستمرار. وهذا يفصل الشركات المصنعة الموثوقة عن تجار السلع الأساسية.

خاتمة

يؤدي تحديد صمام الكرة البحرية إلى تقليل المخاطر التشغيلية بشكل أساسي. إنه يحمي سفينتك من التوقف الكارثي. يضمن الاختيار الصحيح السلامة على المدى الطويل عبر البيئات الصعبة. يجب عليك مطابقة معادن محددة مع ملفات تعريف السوائل الدقيقة. يجب عليك أيضًا المطالبة بشهادات شفافة وموثوقة.

اتخذ هذه الخطوات التالية القابلة للتنفيذ اليوم:

• قم بمراجعة معدلات فشل الصمام الحالية لديك لتحديد نقاط الضعف النظامية.

• قم بالإشارة إلى جميع فئات الضغط المطلوبة قبل إصدار أوامر الشراء.

• تعامل مباشرة مع الموردين الذين يقدمون وثائق شفافة للموافقة على نوع DNV.

• قم بتحديث أوراق المواصفات الداخلية الخاصة بك لفرض إمكانية تتبع المواد بشكل صحيح.

التعليمات

س: ما الفرق بين اعتماد نوع DNV وشهادة المواد القياسية؟

ج: موافقة نوع DNV تؤكد صحة عملية التصميم والتصنيع الكاملة للاستخدام البحري. إنه يثبت أن المنتج النهائي يتحمل الضغط الشديد والنار والاهتزاز. تتحقق شهادة المواد القياسية فقط من التركيب الكيميائي للمعدن على مستوى المسبك. ولا يضمن ذلك أن المكون المجمع سيعمل بشكل موثوق تحت الماء.

س: متى يجب علي تحديد صمام مرتكز الدوران البحري فوق الصمام الكروي العائم؟

ج: يجب عليك تحديد تصميم مرتكز الدوران للحجم وعتبات الضغط التي تتجاوز الحدود القياسية. عادة، ينتقل المهندسون إلى تصميمات مرتكز الدوران للأحجام التي تزيد عن 4 بوصات. كما أنهم يستخدمونها أيضًا في تصنيفات الضغط من الفئة 300+. عند هذه المستويات، يصبح عزم الدوران التشغيلي مشكلة رئيسية تتعلق بالسلامة والتشغيل.

س: هل يمكن استخدام الصمام الكروي البحري في التطبيقات تحت سطح البحر؟

ج: لا. تتطلب البيئات تحت سطح البحر موانع ضغط خارجية مختلفة تمامًا. يجب عليهم منع دخول المياه تحت أعماق المحيطات الهائلة. تحتاج المكونات تحت سطح البحر أيضًا إلى واجهات متوافقة مع ROV للتشغيل عن بعد. تدير الصمامات البحرية العلوية الضغط الداخلي بشكل جيد ولكنها ليست جاهزة تلقائيًا تحت سطح البحر.
