Q347F-25C
DIDTEK
TRBV-CTBV-017
| توافر الحالة: | |
|---|---|
| الكمية: | |

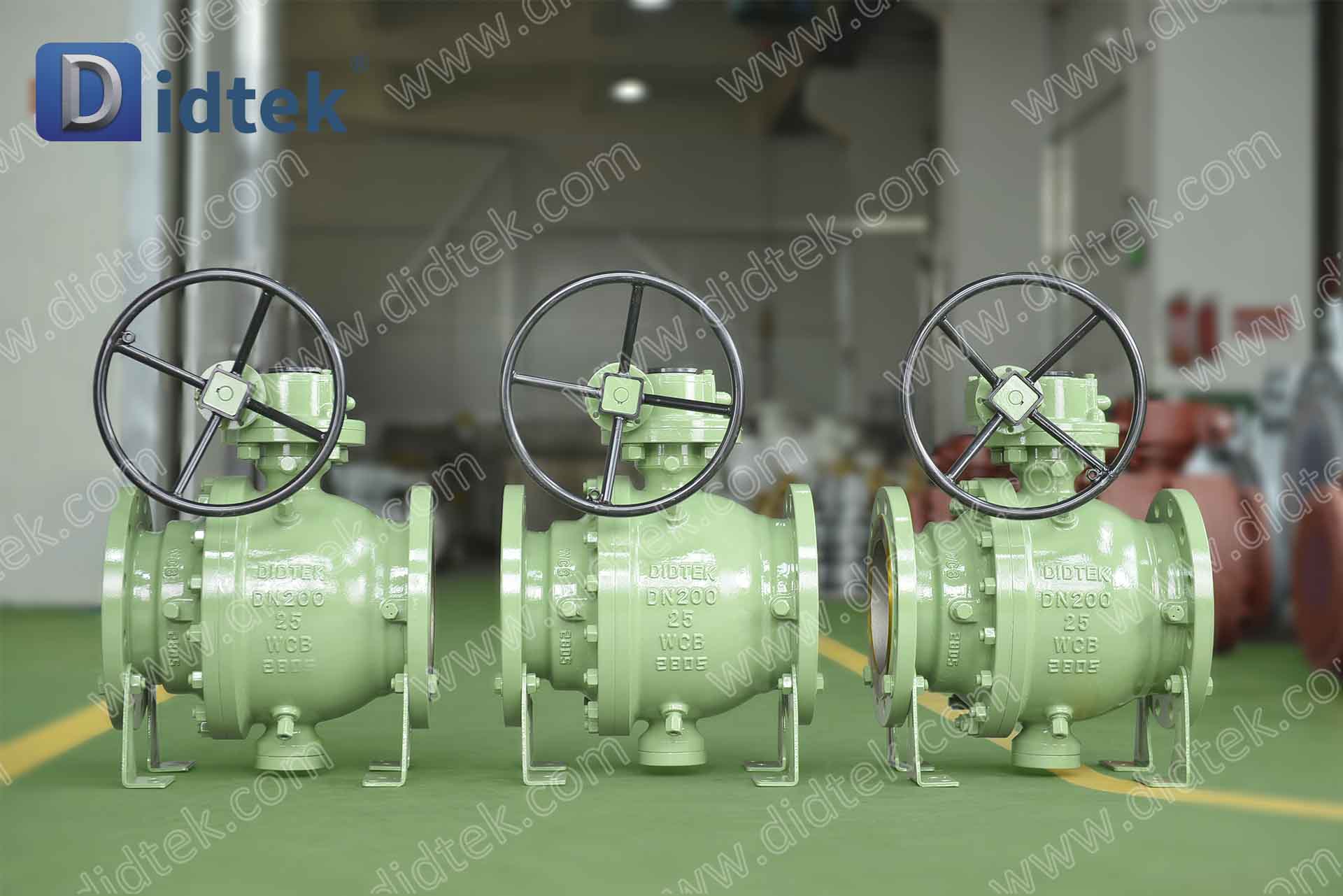

تم تصميمه للمطالبة بعزل السوائل والتحكم فيها عبر شبكات خطوط الأنابيب المعقدة، يوفر الصمام الكروي المقسم ذي الحواف WCB سلامة هيكلية استثنائية في ظل ظروف الضغط الشديد. تم تشكيل جسم الصمام من الفولاذ الكربوني المصبوب WCB (ASTM A216) المتميز، ويتميز ببناء ذو جدران سميكة مع طلاء مضاد للتآكل عالي التحمل من الدرجة الصناعية. إن تمرير يدك على طول الجزء الخارجي يكشف عن حاجز وقائي كثيف تم تطبيقه خصيصًا لمقاومة التدهور البيئي القاسي، ورذاذ الملح، والجسيمات الكاشطة التي توجد عادة في التركيبات الخارجية.
يُحدث تكوين الجسم المنقسم ذو المدخل الجانبي تحولًا جذريًا في بروتوكولات الصيانة. يمكن لمشغلي المحطة إجراء عمليات فحص داخلية سريعة في الموقع واستبدال المكونات الأساسية دون الحاجة إلى تفكيك البنية التحتية لخطوط الأنابيب المحيطة بالكامل. يؤدي اختيار التصميم المحدد هذا إلى تقليل وقت التوقف عن العمل بشكل كبير ويقلل من تكاليف دورة الحياة طويلة المدى لمنشآت إدارة السوائل واسعة النطاق.
يوجد في وسط آلية التحكم في السوائل كرة مثبتة على مرتكز الدوران ومُشكَّلة بدقة. يقوم نظام التثبيت هذا بتوزيع ضغط خط الأنابيب بالتساوي عبر هيكل الصمام، مما يمنع الكرة من الضغط على المقعد السفلي. ونتيجة لذلك، يتمتع المشغلون بحركة ميكانيكية سلسة ومنخفضة المقاومة بشكل ملحوظ عند تشغيل علبة التروس للخدمة الشاقة. تسمح ردود الفعل اللمسية لآلية التروس بإجراء تعديلات ربع دورة دقيقة بأقل جهد بدني، مما يمنع ارتفاع الضغط المفاجئ أو تأثيرات المطرقة المائية التي قد تؤدي إلى كسر الأنابيب القديمة. علاوة على ذلك، توفر الحافة القياسية ISO 5211 المثبتة بالأعلى نقطة اتصال عالمية مباشرة للمحركات الهوائية أو الكهربائية الآلية، مما يسهل التكامل المباشر في الشبكات الصناعية الذكية التي يتم التحكم فيها عن بعد.
تم تصنيع هذا الصمام الكروي مرتكز الدوران وفقًا لتفاوتات الأبعاد الدقيقة، وهو يدمج مواد جلوس متقدمة ونواة مثبتة بشكل صارم لضمان عدم التسرب ثنائي الاتجاه على مدار آلاف الدورات التشغيلية. تحدد المواصفات الفنية التالية قدرات الأداء في سيناريوهات الضغط العالي الشديدة.
| نطاق الحجم | DN200 |
| نطاق الضغط | PN25 |
| مادة | WCB |
| تقليم | المقعد الناعم: PTFE، RPTFE، NYLON، PPL، PEEK، إلخ. |
| نطاق درجة الحرارة | -196 درجة مئوية ~ 600 درجة مئوية |
| التصميم حسب | API6D، BS5351، أسم B16.34 |
| وجها لوجه | أسم B16.10، API6D |
| الشفاه النهاية | أسم B16.5، أسم B16.47 |
| بعقب الملحومة ينتهي | أسم B16.25 |
| السلامة من الحرائق | AP1607، API6A |
| التفتيش والاختبار | أبي 598، أبي6D |
| تشغيل | دودة العتاد |
| نوع الجسم | انقسام الجسم |
| ختم | PTFE، Rptfe، ديفلون، نظرة خاطفة، الأقمار الصناعية، المعادن |
| متوسطة مناسبة | الماء والغاز الطبيعي والنفط وبعض السوائل المسببة للتآكل |
في بيئات نقل السوائل شديدة التقلب، لا يعد الفشل الميكانيكي خيارًا. تم تجهيز هذه الصمامات الكروية المرتكزة بمجموعة شاملة من آليات الحماية المصممة للحفاظ على الأمن التشغيلي المطلق. يعمل نظام تخفيف الضغط ذاتي التجويف على تنفيس التمدد الحراري الداخلي الزائد تلقائيًا، مما يمنع التشوه الهيكلي. فيما يلي تكوينات السلامة الأساسية المدمجة في كل وحدة:
الهيكل: تكوين الجسم من قطعتين أو 3 قطع لتحقيق الاستقرار الهيكلي تحت ضغط خط الأنابيب.
آلية إغلاق عالية الإغلاق: تحقق تشغيل عزم دوران منخفض مع الحفاظ على حاجز تسرب محكم ضد الوسط.
وظيفة الحظر والتسييل: تسمح بالعزل المتزامن لكل من التدفق العلوي والسفلي، مما يعزز السلامة التشغيلية أثناء الصيانة.
تخفيف ضغط التجويف الذاتي: يقوم تلقائيًا بإدارة التمدد الحراري للسوائل المحتبسة لحماية جسم الصمام من الضغط الزائد الداخلي.
تصميم آمن ضد الحرائق: متوافق مع معايير الصناعة الصارمة لمنع تغذية الوقود الكارثي أثناء حرائق المنشأة.
هيكل ساق مقاوم للنفخ: يضمن السلامة الميكانيكية عن طريق منع إخراج الجذع عن طريق ضغط خط الأنابيب الداخلي.
تصميم مضاد للكهرباء الساكنة: يزيل مخاطر الشرارة الخطيرة من خلال الحفاظ على الاستمرارية الكهربائية المستمرة بين الكرة والساق والجسم في تطبيقات الوسائط المتطايرة.
جهاز القفل: (لتشغيل مقبض الرافعة) يمنع التعديلات غير المصرح بها أو العرضية على حالة التدفق.
تركيب المشغل وفقًا لمعايير ISO 5211: شفة علوية موحدة للاستعداد الفوري للتشغيل الآلي وتكامل جهاز التحكم عن بعد.
حقن الشحوم في حالات الطوارئ: (اختياري) يوفر نقطة حقن ثانوية لمانع التسرب لاستعادة الختم المؤقت في حالة تلف المقاعد الناعمة الأساسية بسبب الحطام.
تصميم PN: يمكن أن يكون متاحًا بناءً على متطلبات خطوط الأنابيب المحددة وتقييمات الضغط.
لضمان الامتثال الهندسي والموثوقية المطلقة، يخضع كل صمام لاختبار صارم بنسبة 100% للضغط والتسرب وفقًا لمعايير API 598 قبل مغادرة منشأة التصنيع. يقترن هذا بالاختبار غير المدمر (NDT) للتحقق من كثافة الصب الداخلية. نحن نتفهم الطبيعة الحرجة للجداول الزمنية للمشروع، ولهذا السبب نحافظ على دورة إنتاج فعالة، ونؤمن فترة تسليم تتراوح من 15 إلى 60 يومًا اعتمادًا على حجم المشروع واحتياجات التخصيص المحددة (مثل أبعاد الحافة غير القياسية أو الطلاءات المتخصصة المضادة للتآكل). بالنسبة للنقل الدولي، يتم تثبيت كل وحدة بشكل آمن ومغلفة في أغلفة سميكة من الخشب الرقائقي خالية من التبخير. يكشف فتح الصندوق عن أن الحواف المجهزة حديثًا محمية بشكل كبير ضد الرطوبة والهواء المالح والأضرار الناجمة عن الصدمات، مما يضمن وصول المعدات في حالة أصلية وجاهزة للتركيب.
| ماركة | ديديك |
| بناء | كرة مرتكز الدوران |
| مادة | الكربون الصلب، الفولاذ المقاوم للصدأ، سبائك الصلب، CI، DI الخ. |
| يكتب | صمام الكرة |
| امتحان | تم اختبار الكمية بنسبة 100% قبل التسليم |
| يضمن | 18 شهرًا بعد الشحن و12 شهرًا بعد التثبيت |
| توصيل | 15 - 60 يوما |
| عينة | العينة متاحة بواسطة صمام Didtek |
| لون | طلب العميل |
| التعبئة | حالة الخشب الرقائقي |
| موك | 1 مجموعة |
| شهادة | API6D، CE، UKCA، ISO9001، TS، EAC، ISO15848، TA-LUFT، API607، API6FA إلخ. |
| مكان المنشأ | تشجيانغ، الصين (البر الرئيسي) |
| تفاصيل التسليم | يتم الشحن خلال 15-30 يومًا بعد الدفع |
| Port | شنغهاي أو نينغبو |
| شروط الدفع | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |
يتم استخدام الصمام الكروي المجزأ للجسم ذو الحواف ذات المرتكز WCB من Didtek مع علبة التروس بشكل استراتيجي عبر القطاعات الصناعية الثقيلة، وقد تم اختياره خصيصًا لخصائصه المادية الفائقة وقدرات عزل السوائل الموثوقة. يضمن الهيكل الفولاذي الكربوني WCB للخدمة الشاقة استقرارًا تشغيليًا طويل الأمد حتى عند تعرضه لدرجات حرارة خارجية متقلبة ووسائط داخلية كاشطة.
حيوي لخطوط أنابيب نقل النفط والغاز لمسافات طويلة، ومحطات الضاغط، وشبكات توزيع الغاز في المدينة. يتعامل التصميم المرتكز على مرتكز الدوران بسهولة مع الضغوط الهائلة في خطوط الأنابيب مع منع التسرب الداخلي، مما يضمن النقل الآمن والمستمر للهيدروكربونات دون التعرض لخطر التلوث البيئي.
يتم نشرها على نطاق واسع في دوائر مياه التبريد الصناعية، وأنظمة إمدادات المياه البلدية، ومحطات الضخ واسعة النطاق. تعمل خيارات الزخرفة المتنوعة المضادة للتآكل (مثل المقاعد الناعمة PTFE أو PEEK) على حماية الآليات الداخلية من التعرض المستمر للرطوبة، مما يقلل بشكل كبير من تكرار الصيانة ويطيل العمر التشغيلي لشبكة المياه.
جزء لا يتجزأ من أنظمة توليد الطاقة في المصنع، وخطوط تشحيم الآلات الثقيلة، والتحكم في السوائل غير المسببة للتآكل. يتيح التشغيل الدقيق لعلبة التروس لمهندسي المصانع تنظيم معدلات التدفق بدقة وأمان، مما يخفف من مخاطر انخفاض الضغط المفاجئ الذي قد يتسبب في تعطيل النظام أو تلف المعدات.
يوفر عزلًا آمنًا للسوائل في المحطات البحرية الكيميائية السائبة ومزارع صهاريج التخزين الواسعة. تعد الميزات المدمجة الآمنة ضد الحرائق والمضادة للكهرباء الساكنة أمرًا بالغ الأهمية في هذه البيئات المتقلبة، حيث تعمل بشكل فعال على منع الأعطال الكارثية واشتعال الشرارة أثناء حالات الطوارئ أو عمليات النقل الكيميائي الروتينية.
