Q447F-150LBN0625
DIDTEK
TRBV-FTBV-049
| توافر الحالة: | |
|---|---|
| الكمية: | |

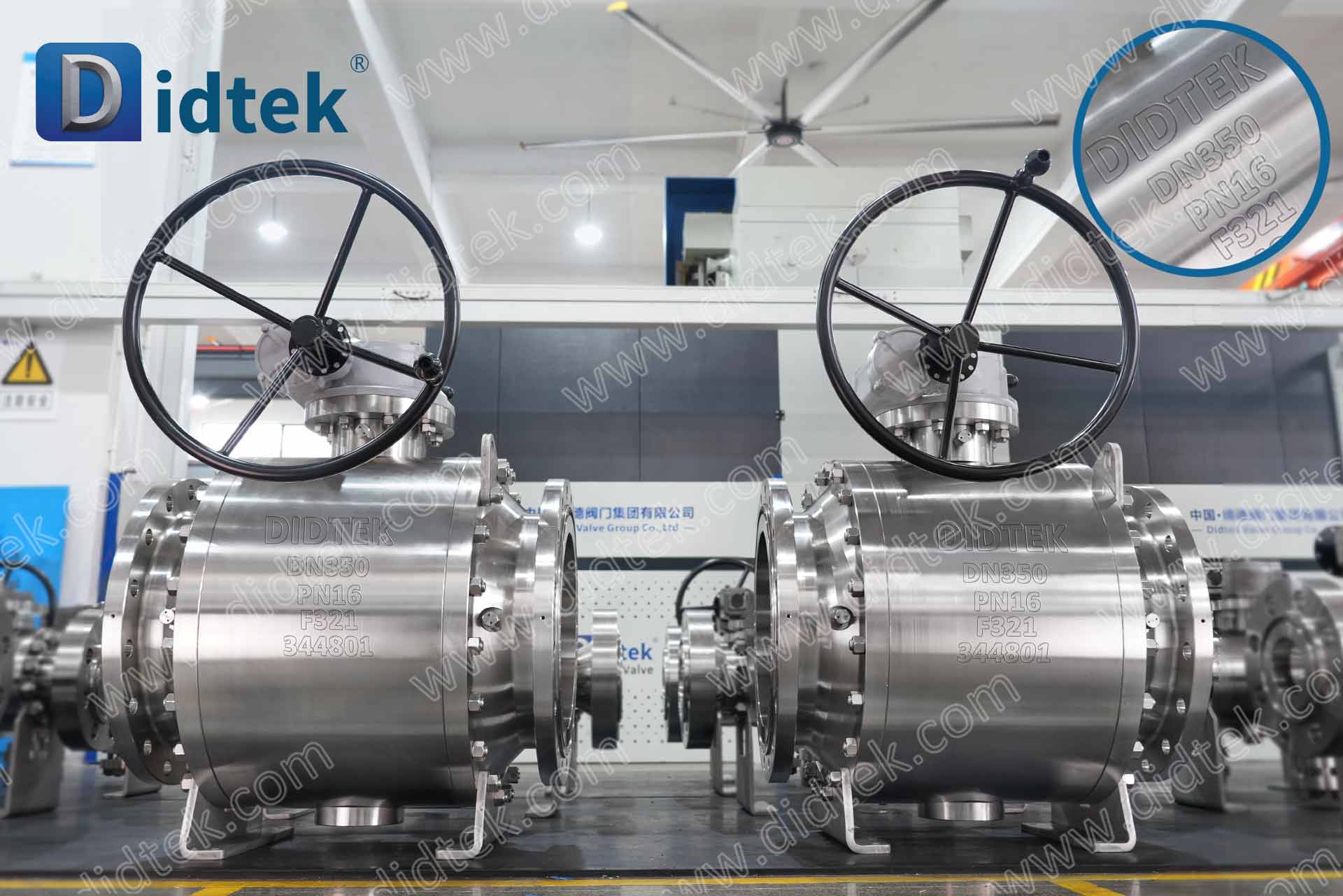

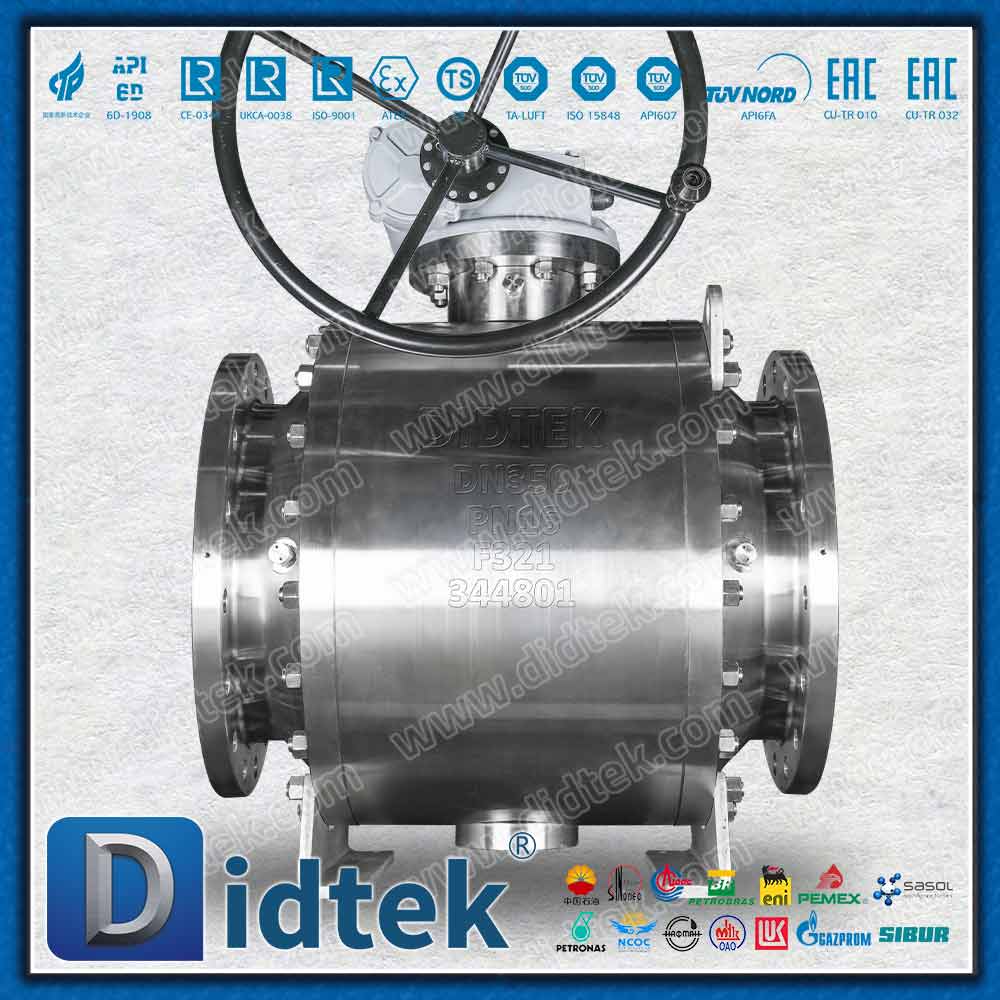

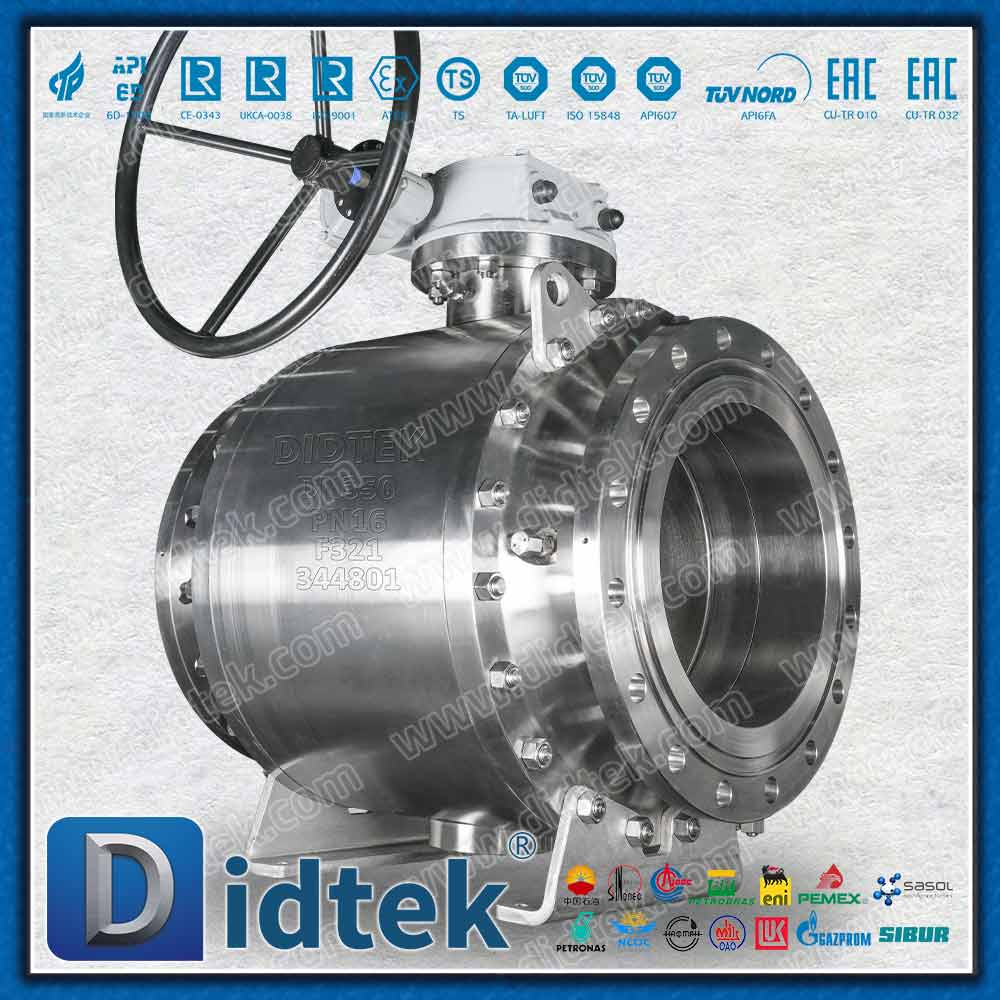

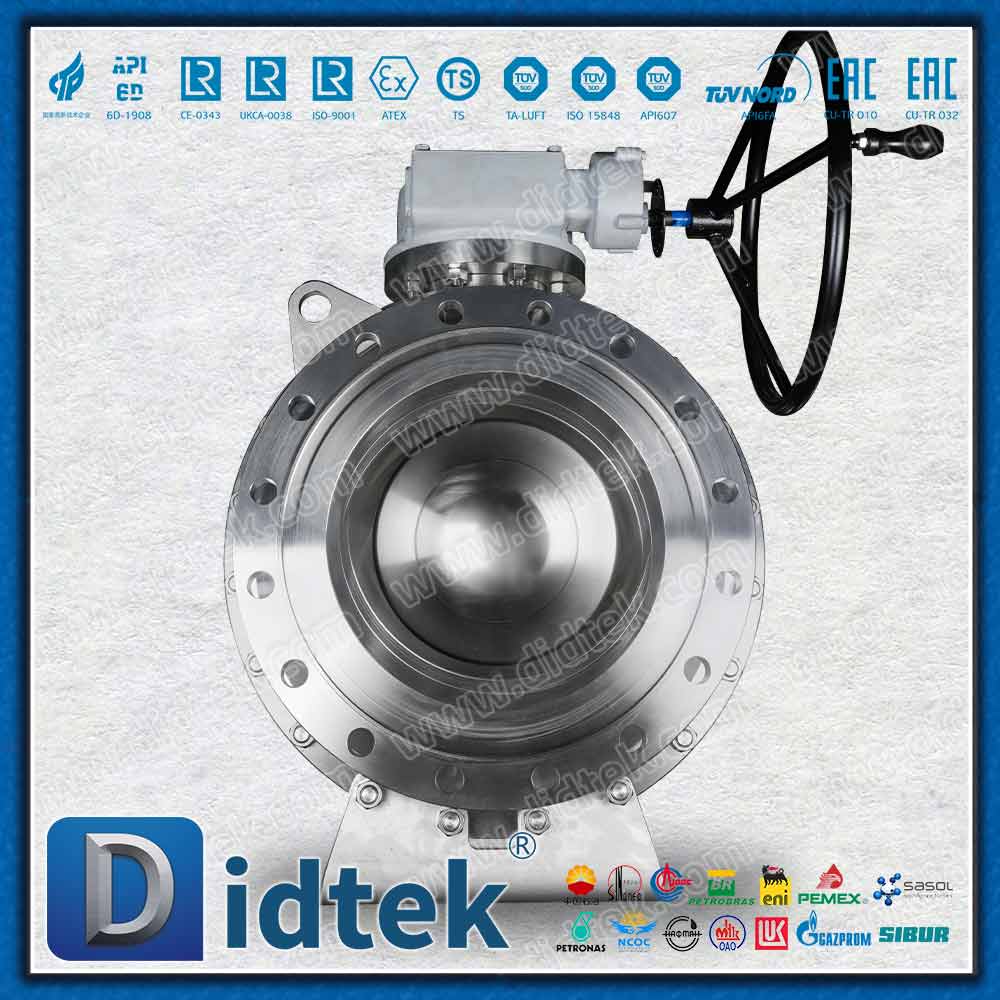

يمثل الصمام الكروي SS321 Trunnion مع اختبار الفراغ حلاً متخصصًا للغاية للتحكم في التدفق مصممًا لبيئات التشغيل القاسية حيث يكون الاستقرار الاستثنائي في درجات الحرارة العالية وضيق التسرب المطلق غير قابلين للتفاوض. مصنوع من الفولاذ المقاوم للصدأ الأوستنيتي الممتاز المثبت بالتيتانيوم - على وجه التحديد ASTM A182 F321 (المشكل) أو A351 CF8C (المصبوب) - تم تصميم هذا الصمام للخدمة الشاقة لمنع التآكل بين الحبيبات تمامًا، خاصة ضمن نطاق ترسيب كربيد الكروم الحرج. تتجلى براعة التصنيع الفيزيائية في الهيكل المعدني الكثيف والخالي من المسامية والذي تم تحقيقه من خلال تقنيات التشكيل المتقدمة، مما يوفر قوة شد فائقة ولمسة نهائية مصقولة وناعمة للسطح.
لتلبية المتطلبات الصارمة لخدمة التفريغ والتطبيقات فائقة النقاء، تخضع كل وحدة لاختبار شامل لتسرب التفريغ قبل التجميع. وباستخدام قياس الطيف الكتلي الدقيق للهيليوم، يتحقق الفنيون من أن معدل التسرب الجزئي يظل أقل بدقة من -6 عتبة 10 مليبار لتر/ ثانية. تضمن هذه العملية التشخيصية الصارمة السلامة المطلقة لأختام الجذع، ومفاصل الجسم المنقسمة، وواجهات المقاعد، مما يزيل بشكل فعال أي خطر لدخول الغلاف الجوي. علاوة على ذلك، تخضع جميع المكونات الداخلية للتنظيف وإزالة الشحوم بالموجات فوق الصوتية الدقيقة، مما يترك تجويفًا داخليًا نقيًا وخاليًا من الملوثات ويمنحك ملمسًا ناعمًا بشكل استثنائي ويضمن الاستعداد الفوري للتعامل مع السوائل الحساسة.
| اسم المعلمة | هيكل |
|---|---|
| نطاق الحجم | DN350 |
| نطاق الضغط | PN16 |
| مادة | F321 |
| ختم | مقعد ناعم: نظرة خاطفة |
| نطاق درجة الحرارة | -26 درجة مئوية ~ 200 درجة مئوية |
| التصميم حسب | API 6D |
| وجها لوجه | أسم B16.10 |
| الشفاه النهاية | غوست 33259 |
| نوع الاتصال النهائي | الترددات اللاسلكية |
| السلامة من الحرائق | API 6FA |
| التفتيش والاختبار | أبي 598 |

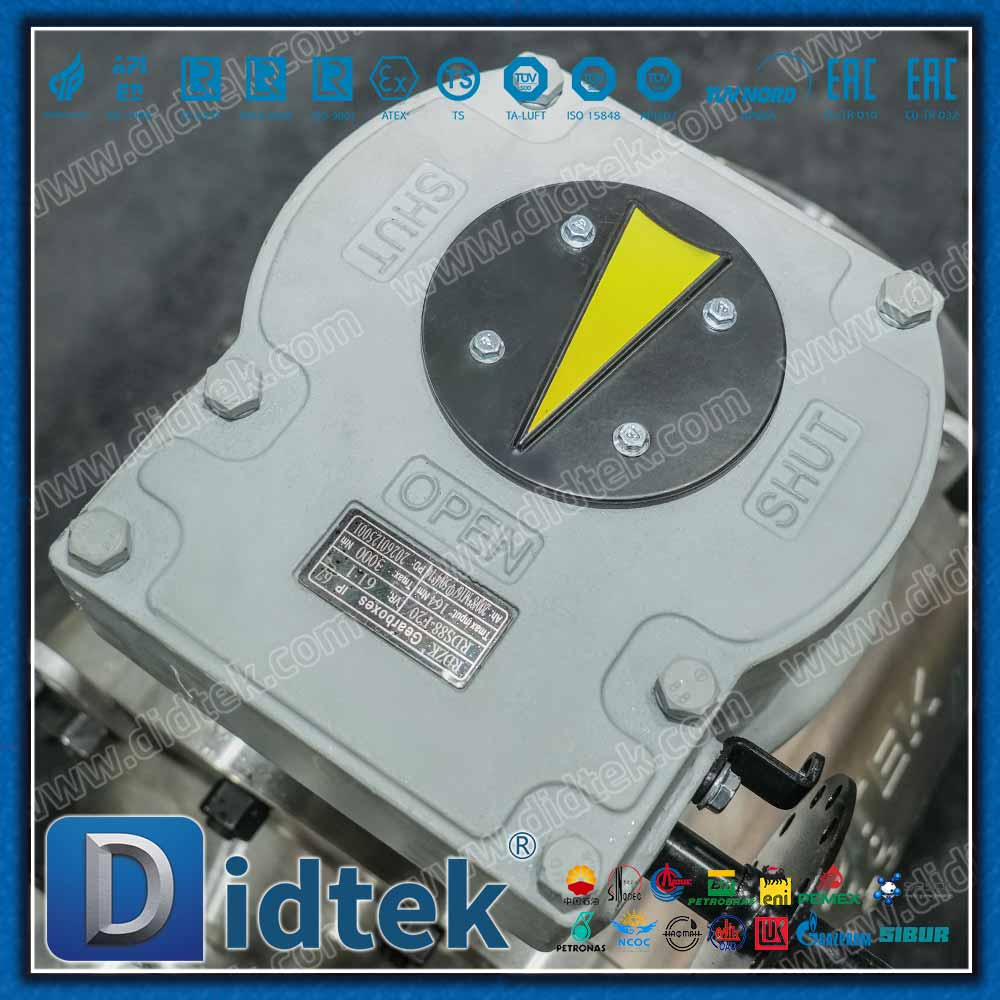

| تشغيل | دودة العتاد |
| نوع الجسم | انقسام الجسم |
| نوع الصمام | صمام الكرة مرتكز الدوران |
| متوسطة مناسبة | الماء والبخار والزيت وبعض السوائل المسببة للتآكل |
الاستقرار في درجات الحرارة العالية (SS321): تضمن الإضافة الإستراتيجية للتيتانيوم أن يحافظ الصمام على سلامته الهيكلية، وخصائصه الميكانيكية، ومقاومته للتآكل عند درجات حرارة مرتفعة (تصل إلى 200 درجة مئوية) حيث قد تتعرض السبائك القياسية 304 أو 316 لتدهور المواد أو فشلها.
ضمان سلامة التفريغ: يتحقق اختبار التفريغ المتخصص من أن الصمام يحافظ باستمرار على مستوى تفريغ يصل إلى 10 -6 مليبار · لتر/ثانية أو أفضل. يمنع هذا التشخيص الدقيق أي هواء محيط أو رطوبة أو ملوثات جسيمية من التسرب إلى بيئة العملية الخاضعة للرقابة.
تصميم مرتكز الدوران منخفض الاحتكاك: يمتص التكوين الكروي القوي المثبت على مرتكز الدوران دفع ضغط الخط، مما يقلل بشكل كبير من عزم الدوران التشغيلي ويقلل من تآكل المقاعد المخصصة من فئة التفريغ. وهذا يضمن تشغيل الترس الدودي بسلاسة ويمكن التنبؤ به حتى بعد فترات طويلة من عدم النشاط الثابت.
ختم عالي الأداء: مجهز بمقاعد ناعمة فاخرة من PEEK وحلول مرنة مخصصة (مثل الحلقات الدائرية وأختام الشفاه من Viton أو Kalrez أو PTFE). يتم تنظيف جميع مكونات الختم على وجه التحديد، وإزالة الشحوم منها، وتجميعها في بيئات خاضعة للرقابة من أجل خدمة التفريغ أو الخدمة عالية النقاء.
بنية أمان متقدمة: متكاملة مع تصميم جذعي مضاد للانفجار، وأجهزة مضادة للكهرباء الساكنة، والالتزام الصارم بمعايير API 6FA للسلامة من الحرائق. يدعم الصمام أيضًا وظيفة Double Block and Bleed (DBB)، مما يضمن السلامة المطلقة للنظام أثناء التقلبات التشغيلية الشديدة.
بالإضافة إلى مواصفاته الميكانيكية، فإن صمام الكرة مرتكز الدوران SS321 هذا مدعوم بإطار صارم لمراقبة الجودة وسلسلة توريد عالية الاستجابة. تخضع كل وحدة لاختبارات وظيفية واختبارات ضغط صارمة بنسبة 100% قبل الإرسال، بما يتماشى مع معايير ISO 15848 منخفضة الانبعاثات ويحمل شهادات دولية متعددة (CE، UKCA، EAC). لحماية الأسطح التي تم تنظيفها بدقة والجاهزة للتفريغ أثناء النقل، يتم تثبيت كل صمام بشكل آمن داخل علب من الخشب الرقائقي للخدمة الشاقة، مما يضمن وصوله إلى موقع التثبيت في حالة المصنع الأصلية.
| العلامة | ديديك |
|---|---|
| التجارية | كرة مرتكز الدوران |
| نوع | سس |
| المادة | صمام الكرة مزورة |
| ضمان | تم اختبار الكمية بنسبة 100% قبل التسليم |
| التسليم | 18 شهرًا بعد الشحن و12 شهرًا بعد التثبيت |
| عينة | 15 - 60 يوما |
| اللون | العينة متاحة بواسطة صمام Didtek |
| التعبئة | طلب العميل |
| موك | حالة الخشب الرقائقي |
| شهادة | 1 مجموعة |
| مكان | API6D، CE، UKCA، ISO9001، TS، EAC، ISO15848، TA-LUFT، API607، API6FA إلخ. |
| المنشأ | تشجيانغ، الصين (البر الرئيسي) |
| تفاصيل التسليم | يتم الشحن خلال 15-30 يومًا بعد الدفع |
| ميناء | شنغهاي أو نينغبو |
| شروط الدفع | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |
يتم استخدام الصمام الكروي SS321 Trunnion مع اختبار الفراغ على نطاق واسع في البيئات الصعبة وعالية المخاطر نظرًا لخصائصه المادية الفائقة، وضمان عدم التسرب، وبنية الجسم المقسمة القوية. وقد تم تصميمه خصيصًا لحل التحديات المعقدة المتعلقة بالتحكم في السوائل عبر القطاعات الحيوية التالية:
ضروري لأنظمة الوقود والأكسدة المستخدمة في مرافق اختبار محركات الصواريخ ومعدات الدعم الأرضي الهامة. تتعامل مادة F321 مع التحولات الحرارية السريعة، بينما تمنع الأختام التي تم اختبارها بالتفريغ الوقود الدفعي شديد التقلب من الهروب أو التفاعل مع رطوبة الغلاف الجوي.
جزء لا يتجزأ من غرف الترسيب ذات الفراغ العالي وأدوات ترسيب البخار الكيميائي (CVD). تضمن المكونات الداخلية التي تمت إزالة الشحوم منها بدقة والتحقق من قياس طيف كتلة الهيليوم عدم وجود ملوثات دقيقة أو جزيئات هواء تعطل بيئة التصنيع فائقة النقاء.
يُعتمد عليه في التعامل مع الغازات المشعة أو السوائل الخطرة حيث يكون التسرب الصفري إلى الغلاف الجوي أمرًا مطلقًا. يوفر تصميم مرتكز الدوران تشغيلًا مستقرًا حتى في ظل فروق الضغط الكبيرة، مما يؤدي إلى حماية الأفراد والنظام البيئي المحيط.
يتم نشره في العمليات التي تتطلب مقاومة مستمرة لدرجات الحرارة العالية وحماية صارمة ضد تلوث الأكسجين. يقاوم بناء SS321 الوسائط المسببة للتآكل بشكل فعال، مما يضمن الاستقرار التشغيلي على المدى الطويل ويقلل من وقت التوقف عن الصيانة المكلف.
