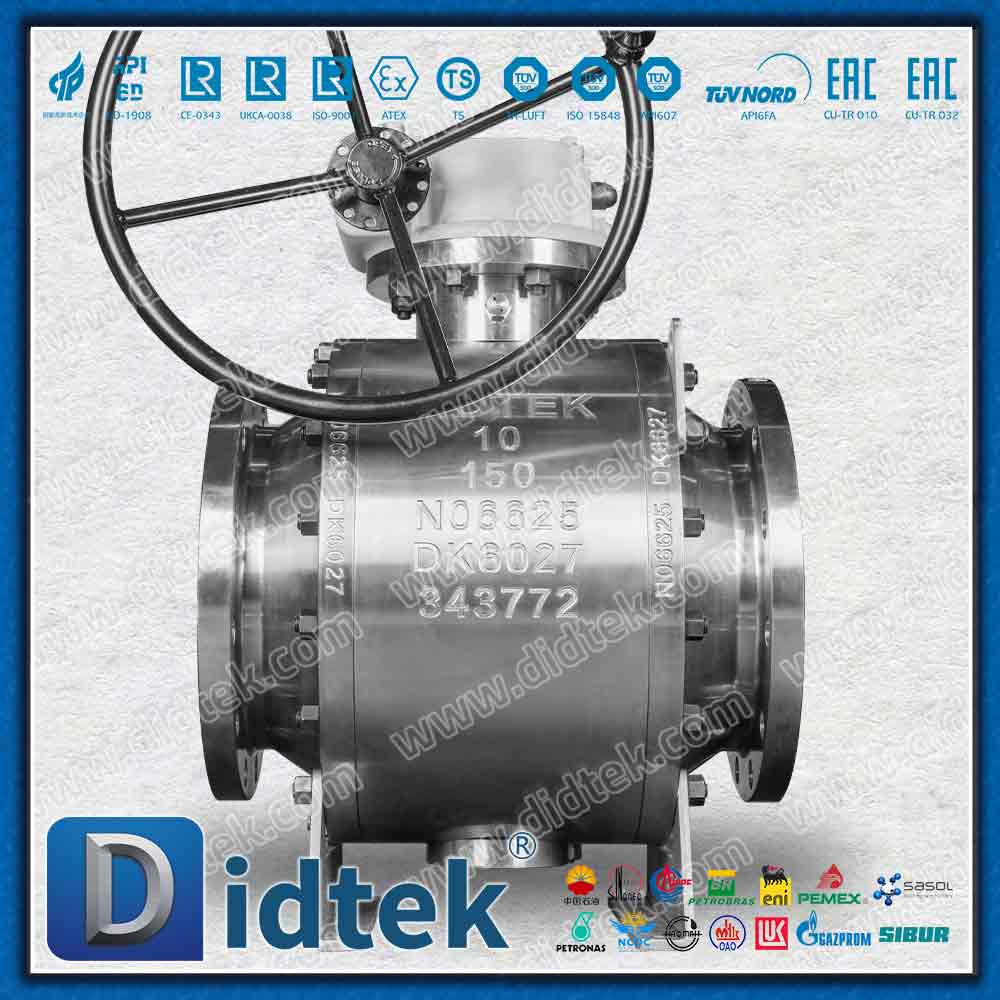

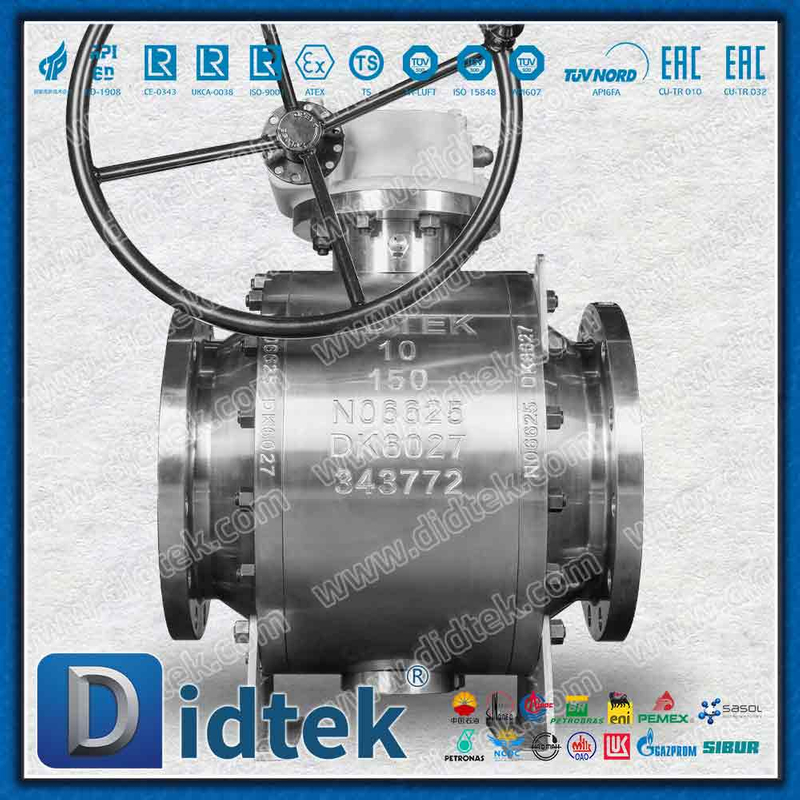

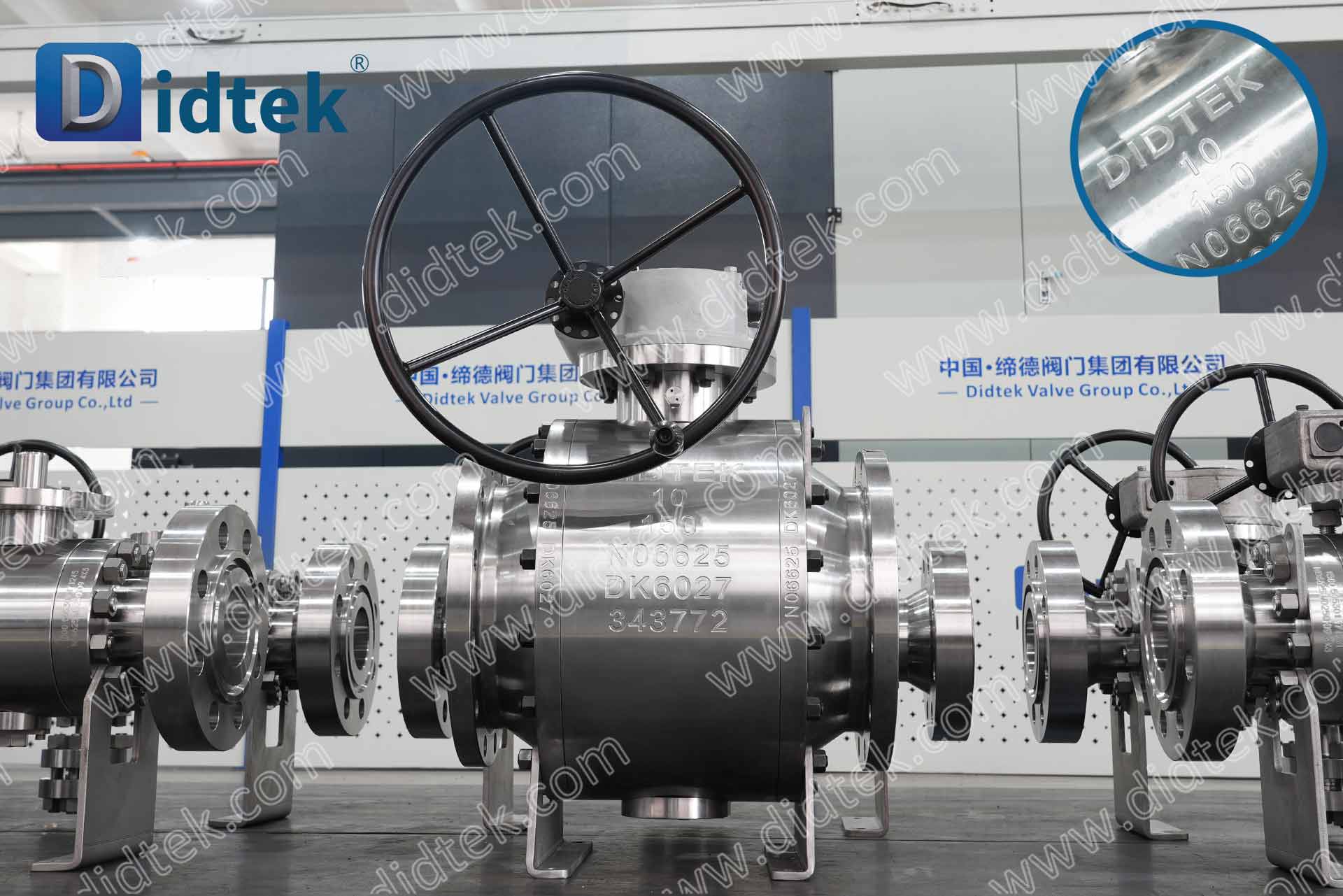

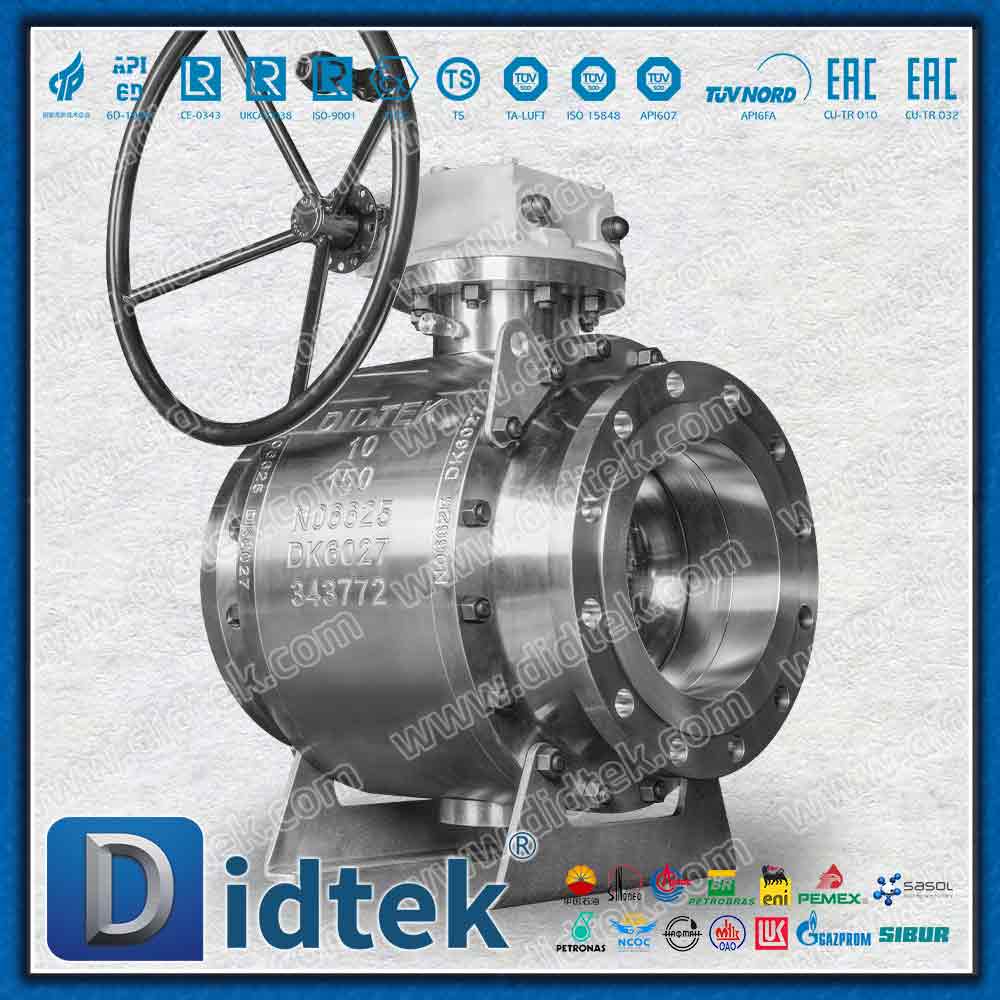

Inconel Alloy625 شفة الختم Elgiloy صمام كروي مرتكز الدوران

معلمات المنتج

وصف التصميم

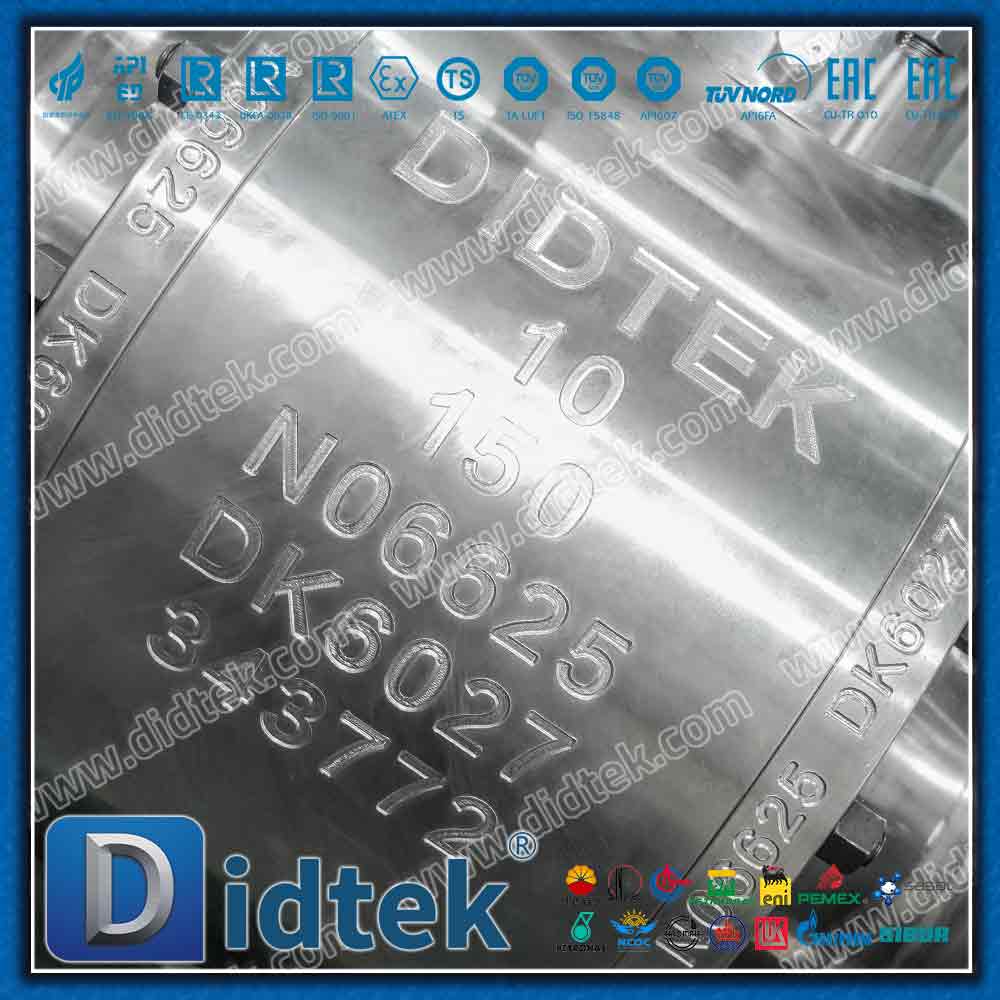

هيكل Inconel Alloy 625: توفر السبائك القائمة على النيكل N06625 مقاومة قوية للتآكل في البيئات الكيميائية والبحرية والعملياتية الصعبة.

ختم الشفة المنشط بزنبرك Elgiloy: يعمل زنبرك Elgiloy على تنشيط سدادة الشفة بشكل مستمر، مما يساعد في الحفاظ على ملامسة الختم أثناء التغيرات في ضغط النظام ودرجة حرارة التشغيل.

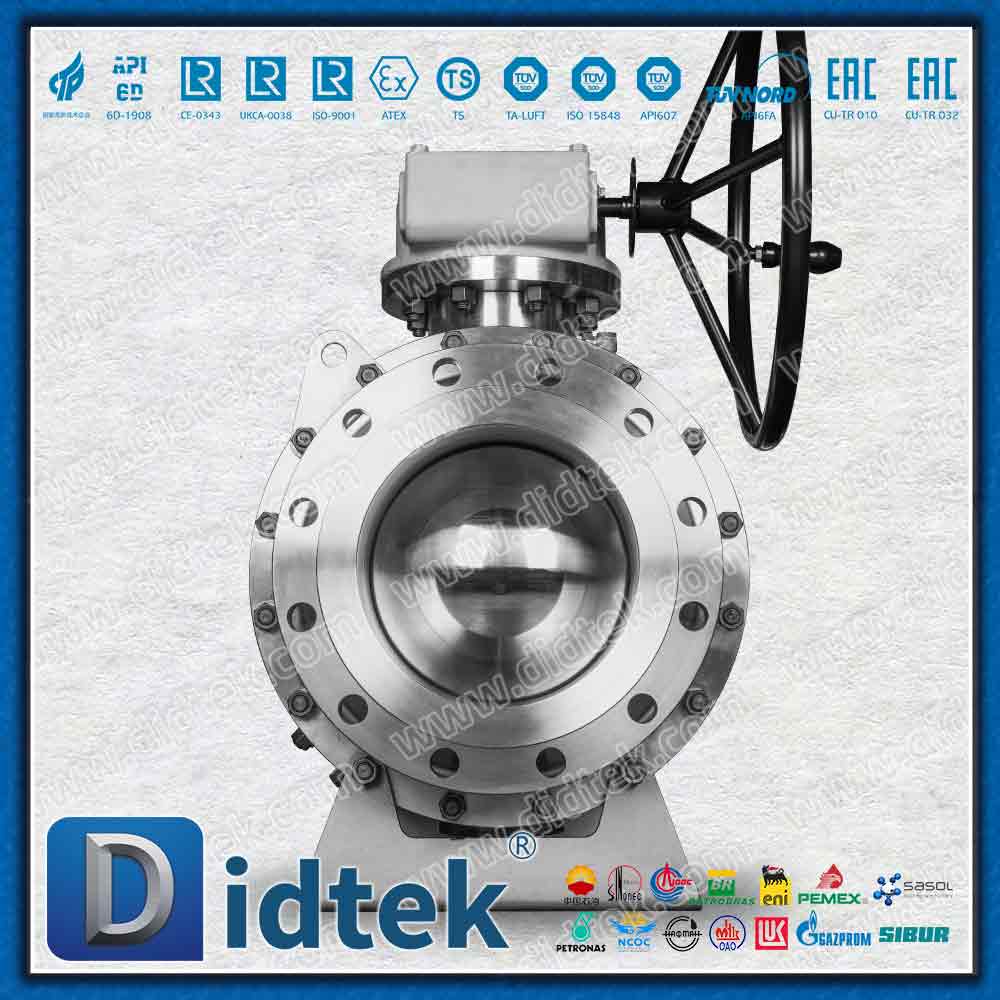

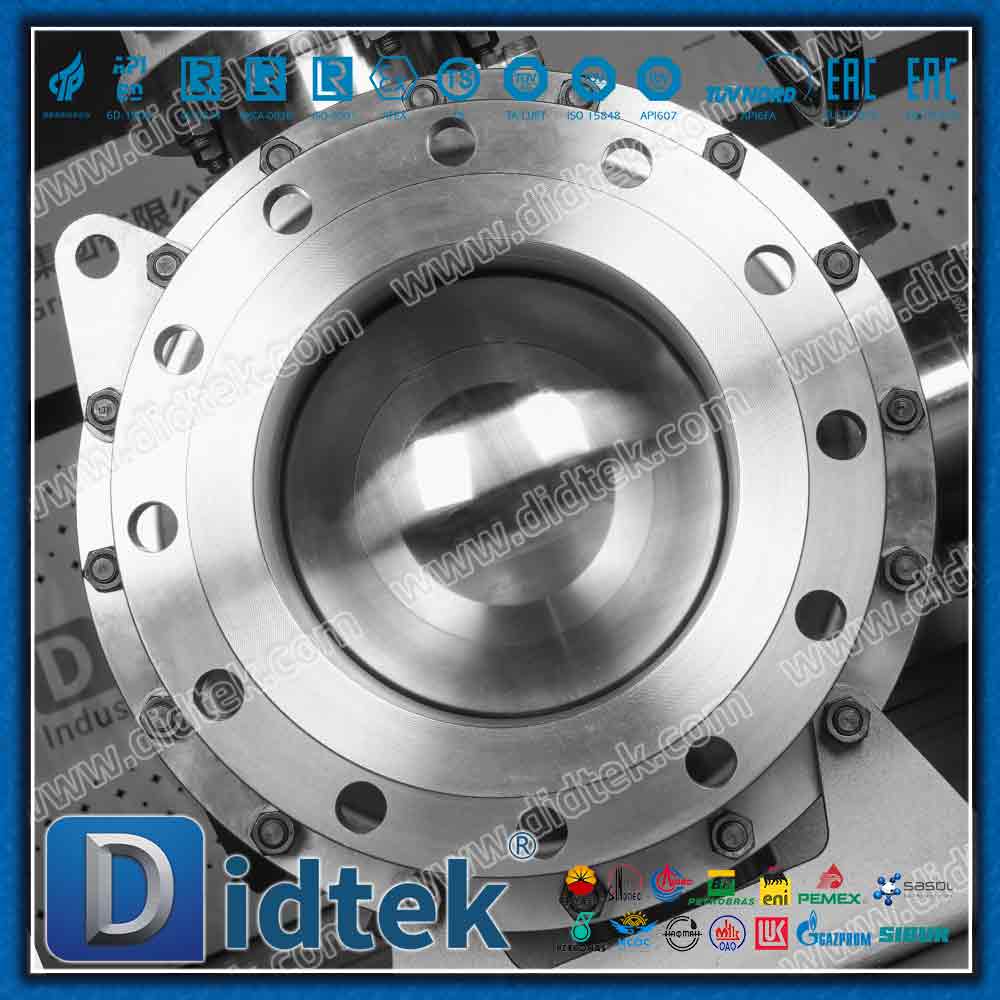

الهيكل المثبت على مرتكز الدوران: يتم دعم الكرة الثابتة ميكانيكيًا لتقليل تحميل المقعد والمساعدة في الحفاظ على التشغيل المستقر وعزم الدوران المتحكم فيه.

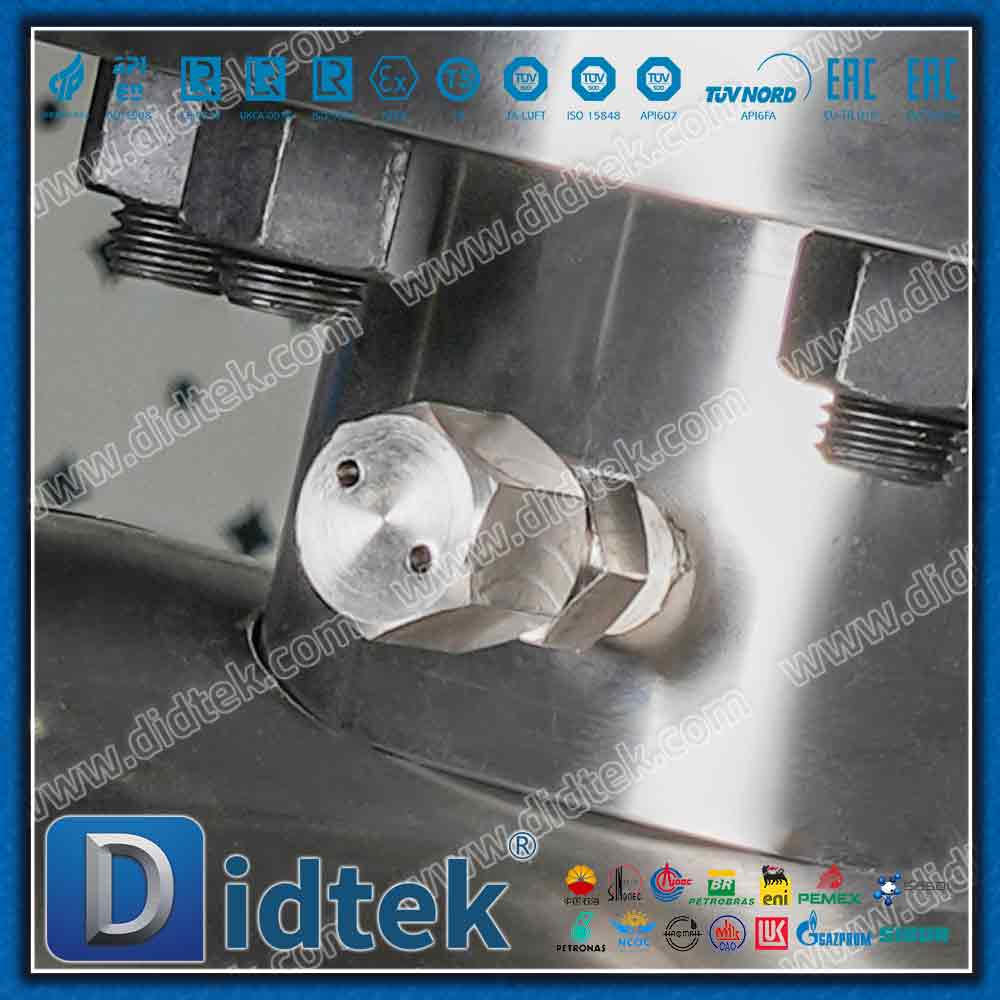

تصميم مزدوج الكتلة والنزيف: يمكن للصمام أن يوفر عزلًا لخط الأنابيب مع تنفيس التجويف أو التصريف لإجراءات الفحص والصيانة.

التشغيل المرن: يتم تزويد الصمام بتشغيل الترس الدودي ويمكن تهيئته لترتيبات تشغيل مختلفة وفقًا لمتطلبات المشروع.

حدود

التطبيق والوظيفة

تم تصميم صمام Inconel Alloy 625 Lip Seal Elgiloy Trunnion Ball Valve لأنظمة خطوط الأنابيب الصناعية الصعبة حيث قد توفر مواد الصمامات التقليدية مقاومة غير كافية للتآكل. إن هيكلها المصنوع من السبائك 625 ونظام الختم المزوّد بزنبرك والتصميم المثبت على مرتكز الدوران يجعلها مناسبة لخدمة العزل التي تتضمن وسائط معالجة مسببة للتآكل أو صعبة.

الأنظمة البحرية والبحرية: توفر السبائك 625 مقاومة قوية للبيئات التي تحتوي على الكلوريد، مما يجعل الصمام مناسبًا لمياه البحر المختارة والمعالجة البحرية وتطبيقات خطوط الأنابيب البحرية.

معالجة الغاز الحامض: يمكن تخصيص بنية سبائك النيكل المقاومة للتآكل لأنظمة معالجة الغاز التي تشتمل على H ₂S وCO ₂، وفقًا لمتطلبات المواد والخدمات الخاصة بالمشروع المحدد.

المعالجة الكيميائية: مناسبة للعزل في خطوط الأنابيب الكيميائية والبتروكيماوية التي تتعامل مع السوائل العدوانية المتوافقة، وسوائل المعالجة والمواد الكيميائية المتخصصة التي تتطلب مقاومة محسنة للتآكل.

خطوط أنابيب النفط والغاز: يوفر الهيكل المثبت على مرتكز الدوران أداءً مستقرًا لإيقاف نقل ومعالجة وأنظمة الأنابيب الطرفية للنفط والغاز.

خدمة العزل الحرجة: إن الجمع بين ختم الشفة المنشط بنابض Elgiloy ومقعد PEEK ووظيفة DBB وبنية Alloy 625 المقاومة للتآكل يدعم العزل الموثوق وإدارة ضغط التجويف المتحكم فيه في أنظمة العمليات الصعبة.
