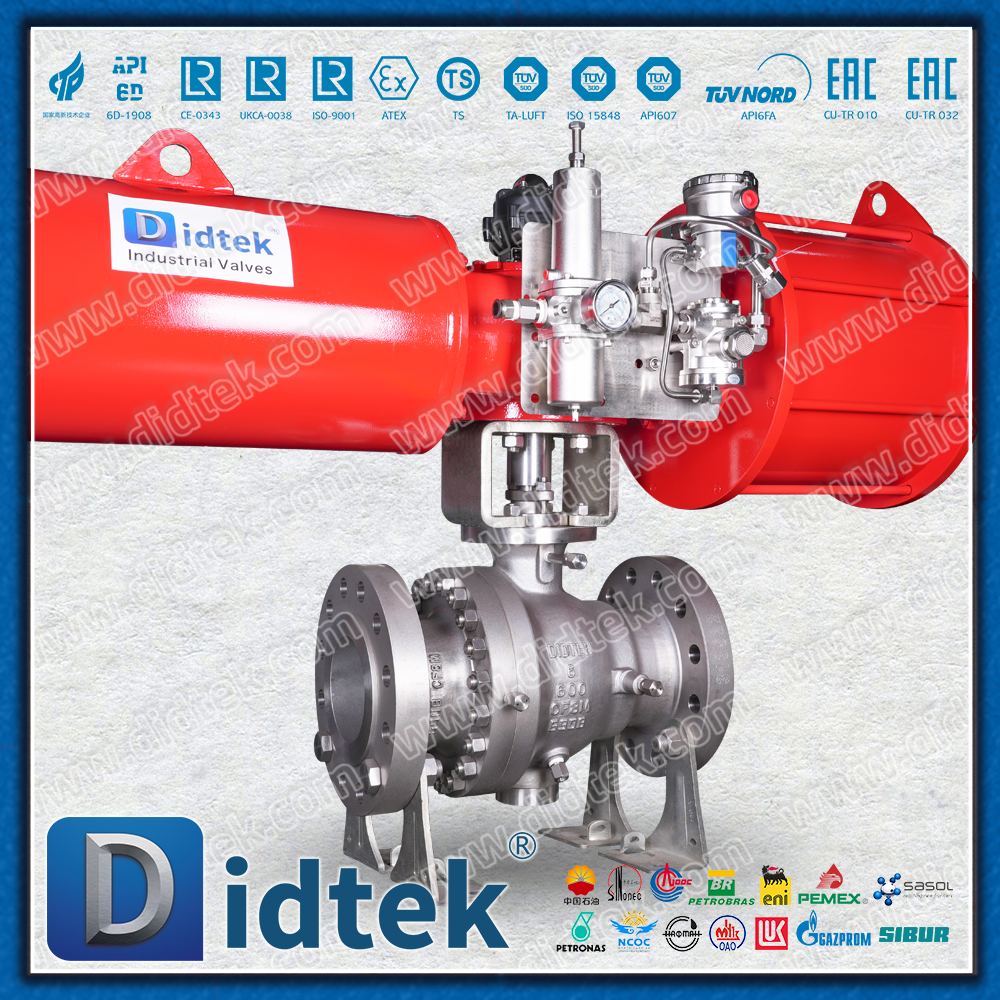

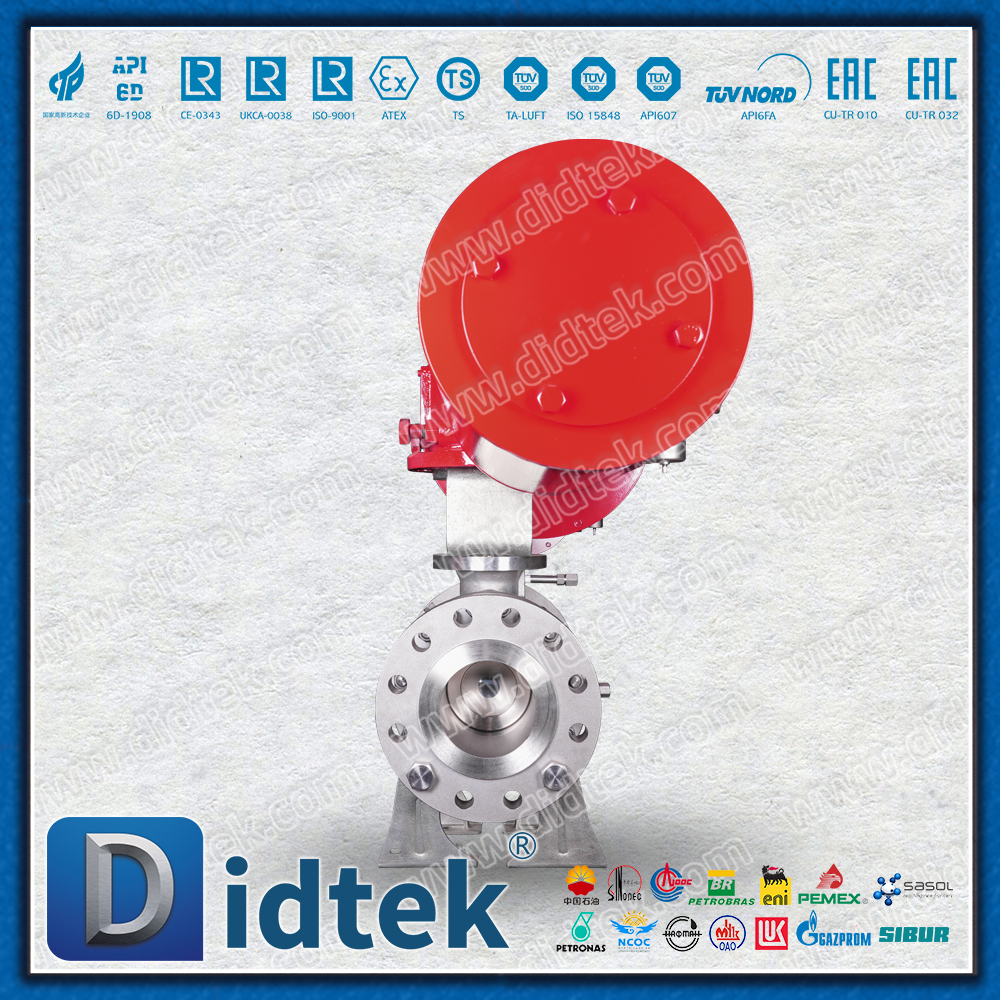

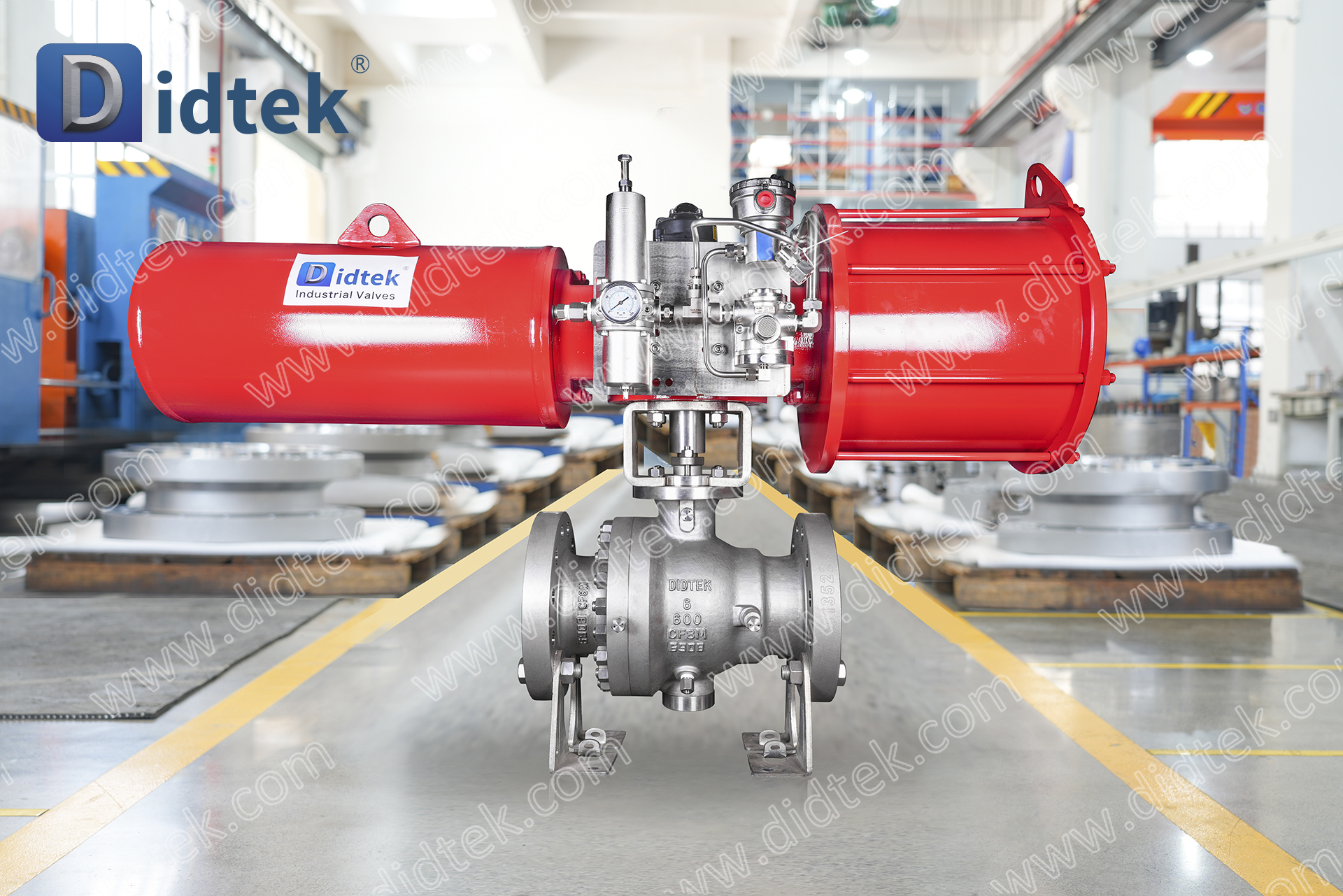

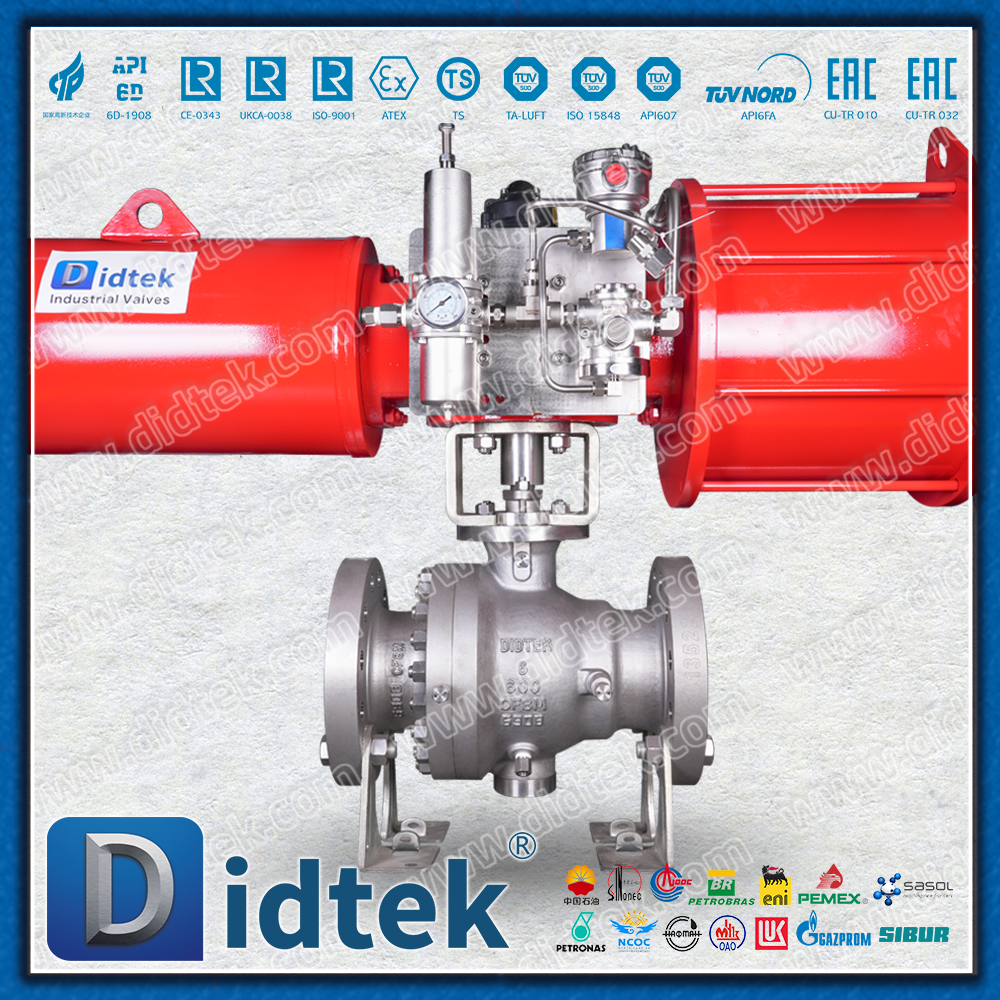

صمام كروي هوائي ذو شفة كاملة من ديدتيك CF8M

نظرة عامة على المنتج

الصمام الكروي الهوائي ذو الحواف CF8M هو صمام صناعي مصمم خصيصًا للتحكم الآلي، وظروف العمل المسببة للتآكل وبيئات الضغط المتوسط ​​والعالي. يمكنه فتح أو قطع السوائل المسببة للتآكل في خطوط الأنابيب بسرعة ودقة عن طريق استقبال الإشارات الهوائية.

صمام كروي هوائي ذو شفة كاملة من ديدتيك CF8M

تحليل المفاهيم الأساسية

لفهم هذا المنتج يمكننا تقسيم اسمه إلى ثلاثة أجزاء:

CF8M - مادة جسم الصمام

هذه هي درجة صب الفولاذ المقاوم للصدأ في معيار ASTM الأمريكي، أي ما يعادل CF8M في المعيار الوطني الصيني. تتوافق مطروقاتها مع الفولاذ المقاوم للصدأ 316.

الميزات الأساسية: نظرًا لوجود الموليبدينوم (Mo)، فإنه يتمتع بمقاومة ممتازة للتآكل، خاصة في مقاومة حفر الكلوريد وتآكل الشقوق، وهو متفوق على الفولاذ المقاوم للصدأ 304 العادي. يمكنه تحمل مجموعة متنوعة من المحاليل الحمضية والقلوية والملحية بشكل جيد للغاية.

الوسط القابل للتطبيق: إنه مناسب للغاية للتعامل مع الوسائط المسببة للتآكل مثل حمض الفوسفوريك، حمض الأسيتيك، حمض النيتريك، المحاليل القلوية، مياه البحر، والمواد الخام الكيميائية المختلفة.

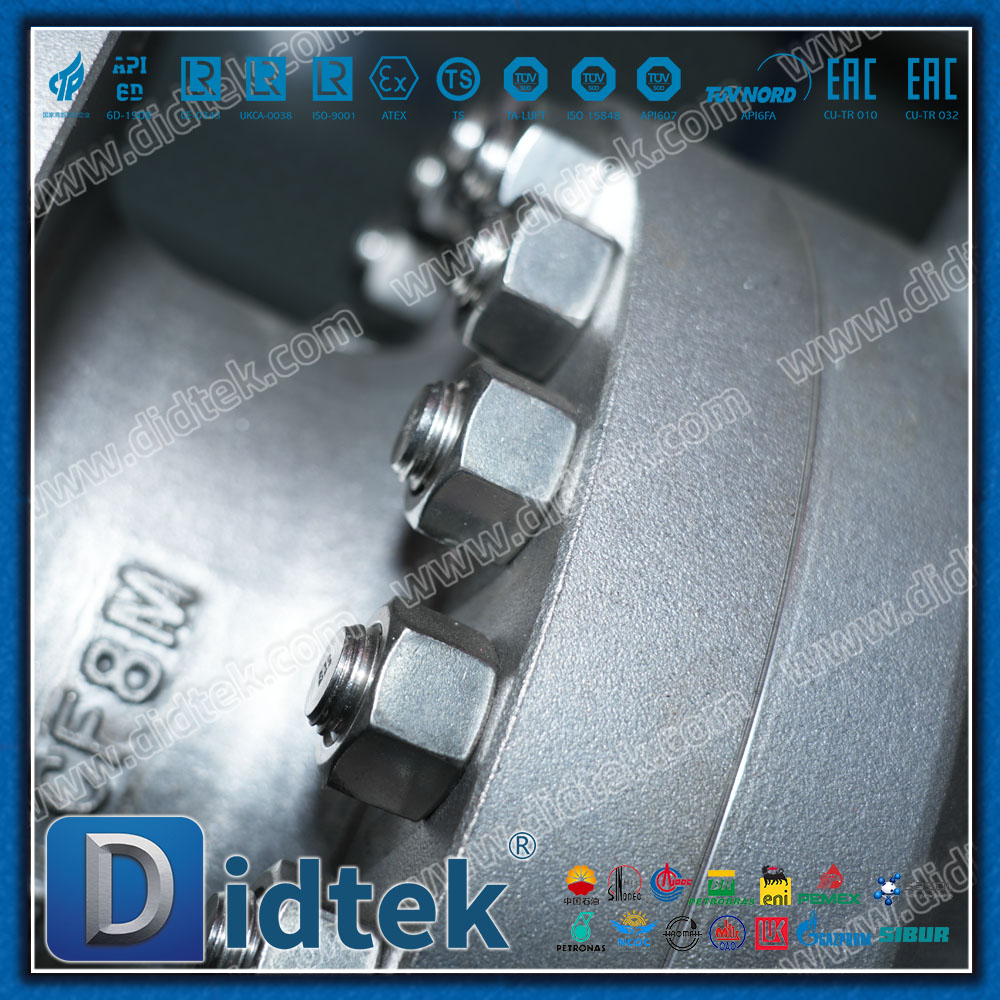

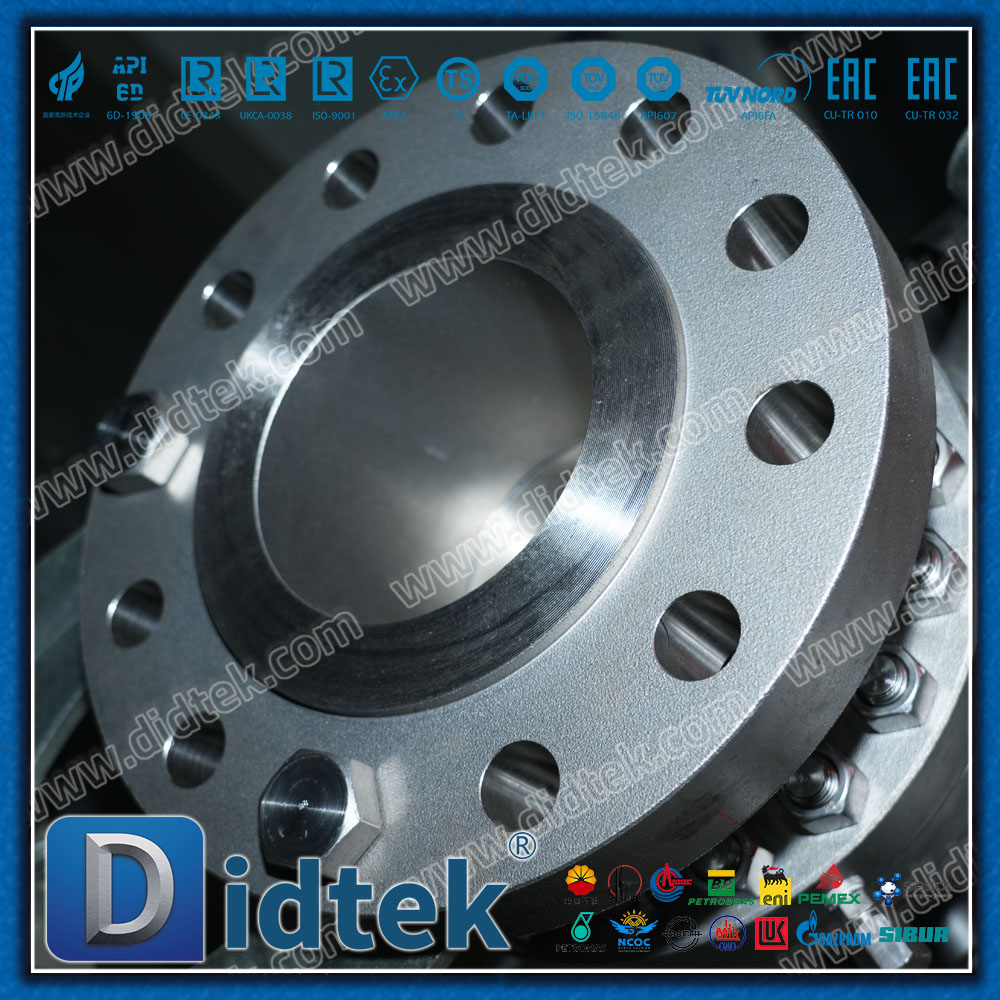

شفة - طريقة الاتصال

إنه يشير إلى الصمام المزود بألواح شفة في كلا الطرفين، والتي يتم توصيلها بالفلنجات الموجودة على نظام خطوط الأنابيب من خلال البراغي.

المزايا: اتصال ثابت، ختم موثوق، قدرة تحمل ضغط قوية، سهل التركيب والتفكيك والصيانة. إنه أحد أشكال الاتصال الأكثر استخدامًا في خطوط الأنابيب الصناعية.

الصمام الكروي الهوائي - وضع القيادة والهيكل

الصمام الكروي: يشير إلى صمام يكون جزء فتحه وإغلاقه عبارة عن كرة، ويمكن فتحه بالكامل أو إغلاقه بالكامل عن طريق الدوران بمقدار 90 درجة.

هوائي: يشير إلى استخدام الهواء المضغوط كمصدر للطاقة لتشغيل مشغل هوائي (المعروف باسم 'رأس هوائي') لفتح وإغلاق الصمام الكروي.

المزايا: إنها تحقق فتحًا وإغلاقًا سريعًا (عادةً خلال ثوانٍ قليلة فقط) وتحكمًا آليًا عن بعد، مما يجعلها خيارًا مثاليًا لخطوط الإنتاج الآلية والتحكم في العمليات.

نظرة عامة على المنتج

الصمام الكروي الهوائي ذو الحواف CF8M هو صمام صناعي مصمم خصيصًا للتحكم الآلي، وظروف العمل المسببة للتآكل وبيئات الضغط المتوسط ​​والعالي. يمكنه فتح أو قطع السوائل المسببة للتآكل في خطوط الأنابيب بسرعة ودقة عن طريق استقبال الإشارات الهوائية.

مبدأ العمل الأساسي

يدخل الهواء المضغوط (عادة من 0.4 إلى 0.8 ميجا باسكال) إلى المحرك الهوائي، ويدفع المكبس الداخلي أو هيكل الجريدة المسننة والترس لتوليد عزم الدوران، مما يدفع ساق الصمام والكرة للدوران بمقدار 90 درجة. عندما تكون فتحة الكرة موازية للأنبوب، يفتح الصمام ويتدفق الوسط من خلاله. عندما تكون فتحة الكرة متعامدة مع الأنبوب، يغلق الصمام ويقطع الوسط.

الميزات والمزايا الرئيسية

مقاومة فائقة للتآكل: مادة CF8M (الفولاذ المقاوم للصدأ 316) تجعلها الخيار المفضل للبيئات المسببة للتآكل مثل الصناعات الكيميائية والبتروكيماوية والبحرية.

استجابة آلية سريعة: تعد مفاتيح التشغيل الهوائية سريعة ومناسبة للغاية للتطبيقات التي تتطلب فتحًا وإغلاقًا متكررًا أو إيقاف التشغيل في حالات الطوارئ.

أداء الختم المتميز: عادة ما يكون مقعد الصمام مصنوعًا من بوليمرات عالية الأداء مثل PTFE (بولي تترافلوروإيثيلين) وPPL، والتي تتمتع بأداء إغلاق جيد ومعامل احتكاك منخفض.

قناة السوائل الملساء: عند تصميمها بمنفذ كامل، تكون مقاومة التدفق صغيرة للغاية، تقريبًا صفر، ولها تأثير ضئيل على فقدان الضغط في خط الأنابيب.

موثوقية عالية والأمن

هيكل مقاوم للحريق: في حالة نشوب حريق، بعد احتراق أجزاء الختم غير المعدنية، يمكن للصمام الكروي تشكيل ختم ثانوي من خلال الاتصال المعدني لمنع كمية كبيرة من التسرب المتوسط ​​(يتوافق مع معايير API 607/API 6FA).

تصميم مضاد للكهرباء الساكنة: تأكد من إمكانية تفريغ الكهرباء الساكنة بين الكرة وساق الصمام وجسم الصمام، وتجنب تراكم الكهرباء الساكنة التي قد تسبب شرارة.

تصميم مضاد للطيران لساق الصمام: حتى في حالة وجود ضغط غير طبيعي في غرفة الصمام أو تلف ختم ساق الصمام، لن يتم دفع ساق الصمام للخارج عن طريق الضغط المتوسط، مما يضمن سلامة المشغل.

سهل الدمج والتثبيت

معايير اتصال الحافة عالمية (مثل GB/T، HG/T، ANSI، DIN، JIS).

يتوافق المحرك مع المعيار الدولي ISO 5211 وهو مصمم على منصة عالية. يمكن تركيبه بسهولة باستخدام مشغلات هوائية أو كهربائية من ماركات مختلفة ويمكن تركيب ملحقات مختلفة.

الصناعات التطبيقية النموذجية

الهندسة الكيميائية والبتروكيماويات: نقل وقطع مختلف الوسائط المسببة للتآكل مثل الأحماض والقلويات والمذيبات.

المستحضرات الصيدلانية والهندسة الحيوية: معالجة الأنابيب مع متطلبات النظافة ومقاومة التآكل.

معالجة المياه وحماية البيئة: الجرعات والتحكم في السوائل في أنظمة معالجة مياه الصرف الصحي وتحلية مياه البحر.

الأغذية والمشروبات: العمليات التي تستوفي معايير النظافة العالية وقد تحتوي على مكونات مسببة للتآكل (مثل الأحماض ومواد التنظيف).

المعادن والطاقة: مياه تغذية الغلايات، وأنظمة التبريد، وإزالة الكبريت من غاز المداخن، وما إلى ذلك.

السفن والهندسة البحرية: أنظمة مختلفة مقاومة للتآكل بمياه البحر.

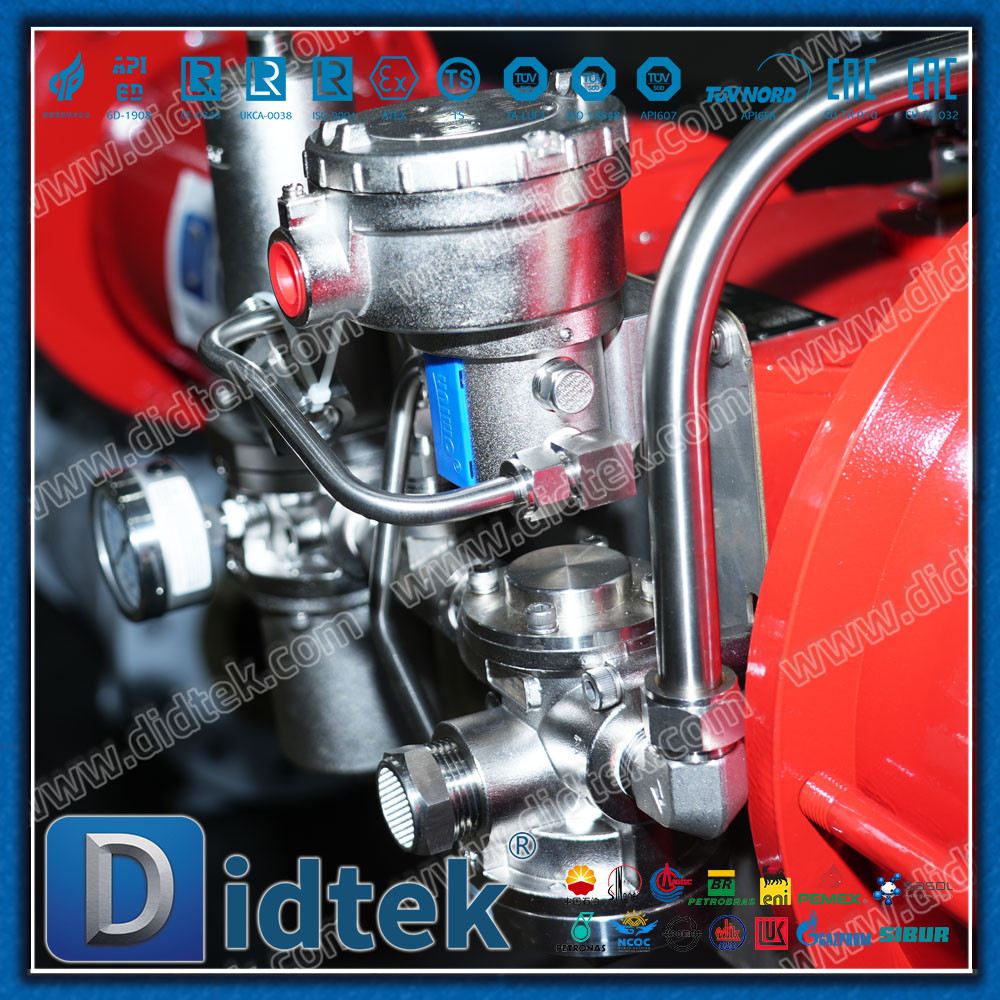

المرفقات شائعة الاستخدام

لتحقيق وظائف أكثر تعقيدًا، عادةً ما يتم تجهيز الملحقات التالية للمشغلات الهوائية:

صمام الملف اللولبي: يتحكم في تشغيل وإيقاف الهواء المضغوط لتحقيق التحكم عن بعد عن طريق الإشارات الكهربائية.

مفتاح الحد: يقوم بإرجاع إشارة الوضع المفتوح أو المغلق للصمام إلى غرفة التحكم المركزية.

مجموعة معالجة مصدر الهواء المكونة من ثلاث قطع: تصفية الهواء المضغوط، وتنظيم الضغط، وتشحيم الهواء بالزيت.

آلية العجلة اليدوية: في حالة فشل مصدر الهواء، يمكن إجراء عملية الطوارئ اليدوية.
