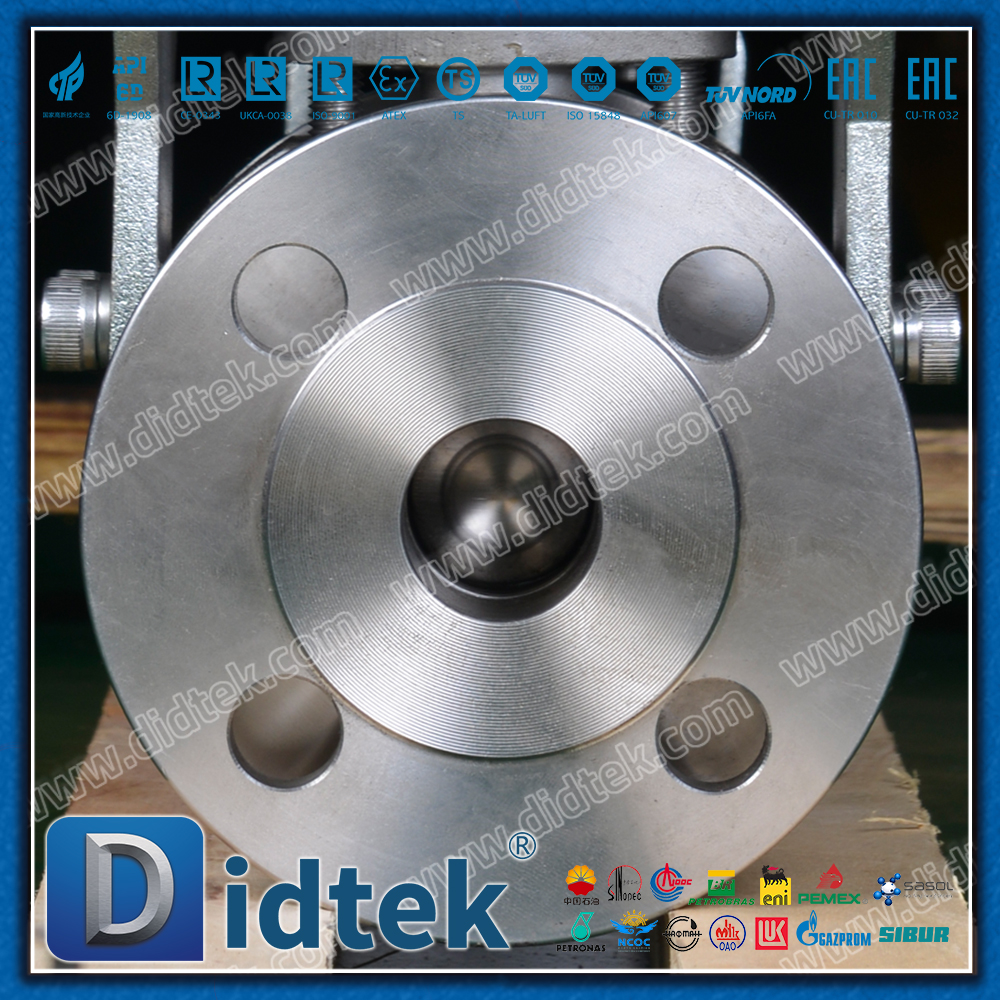

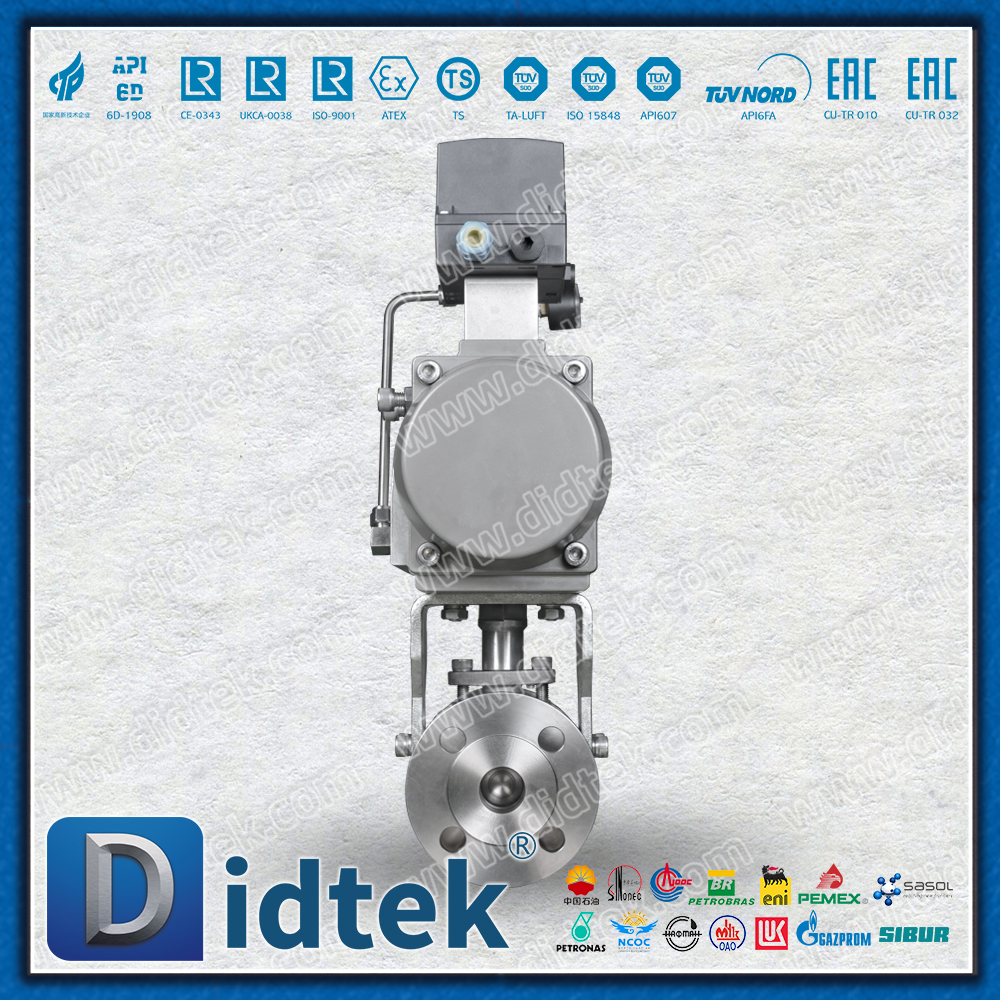

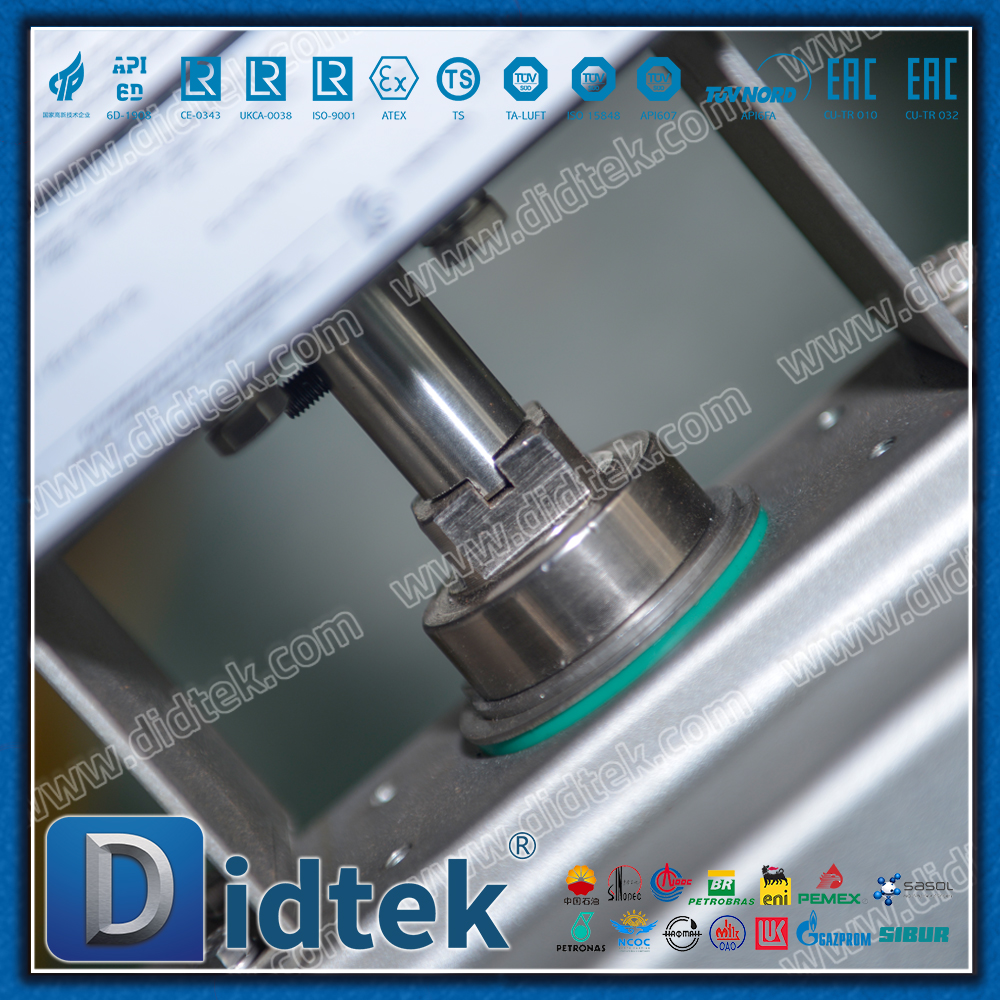

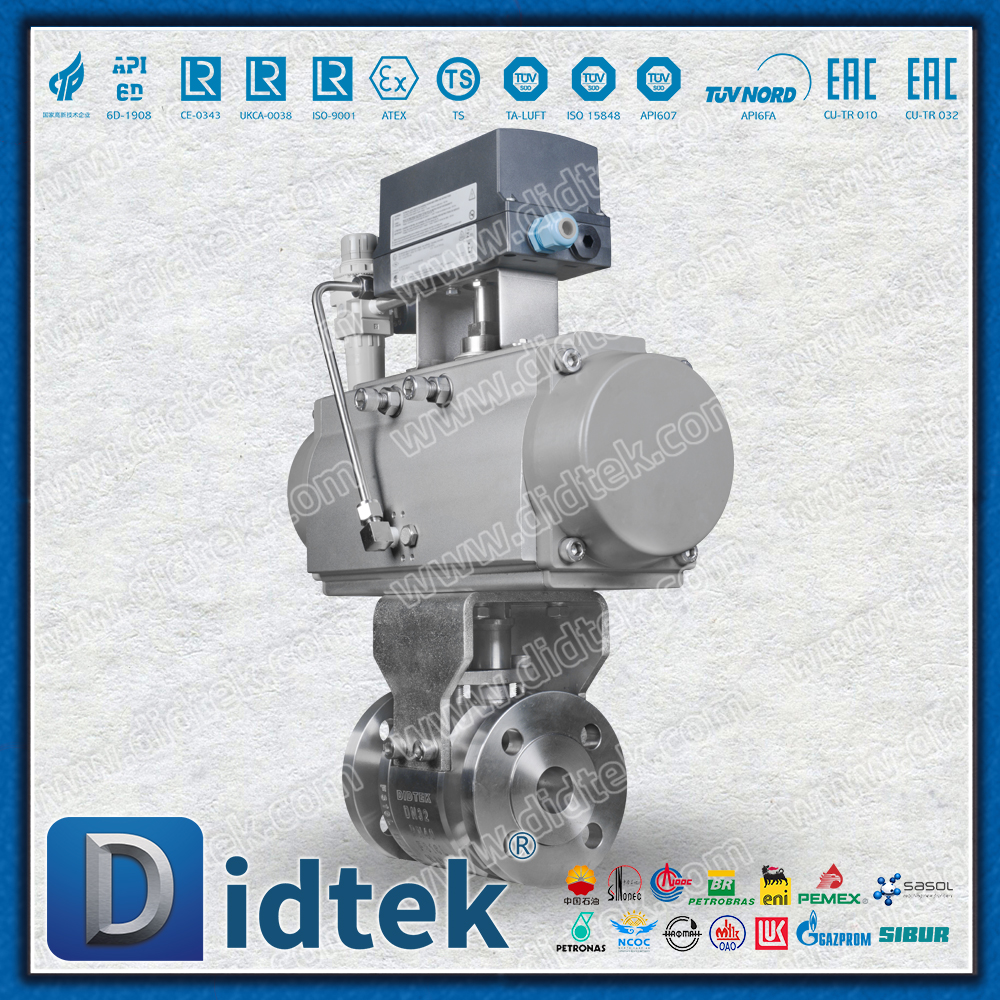

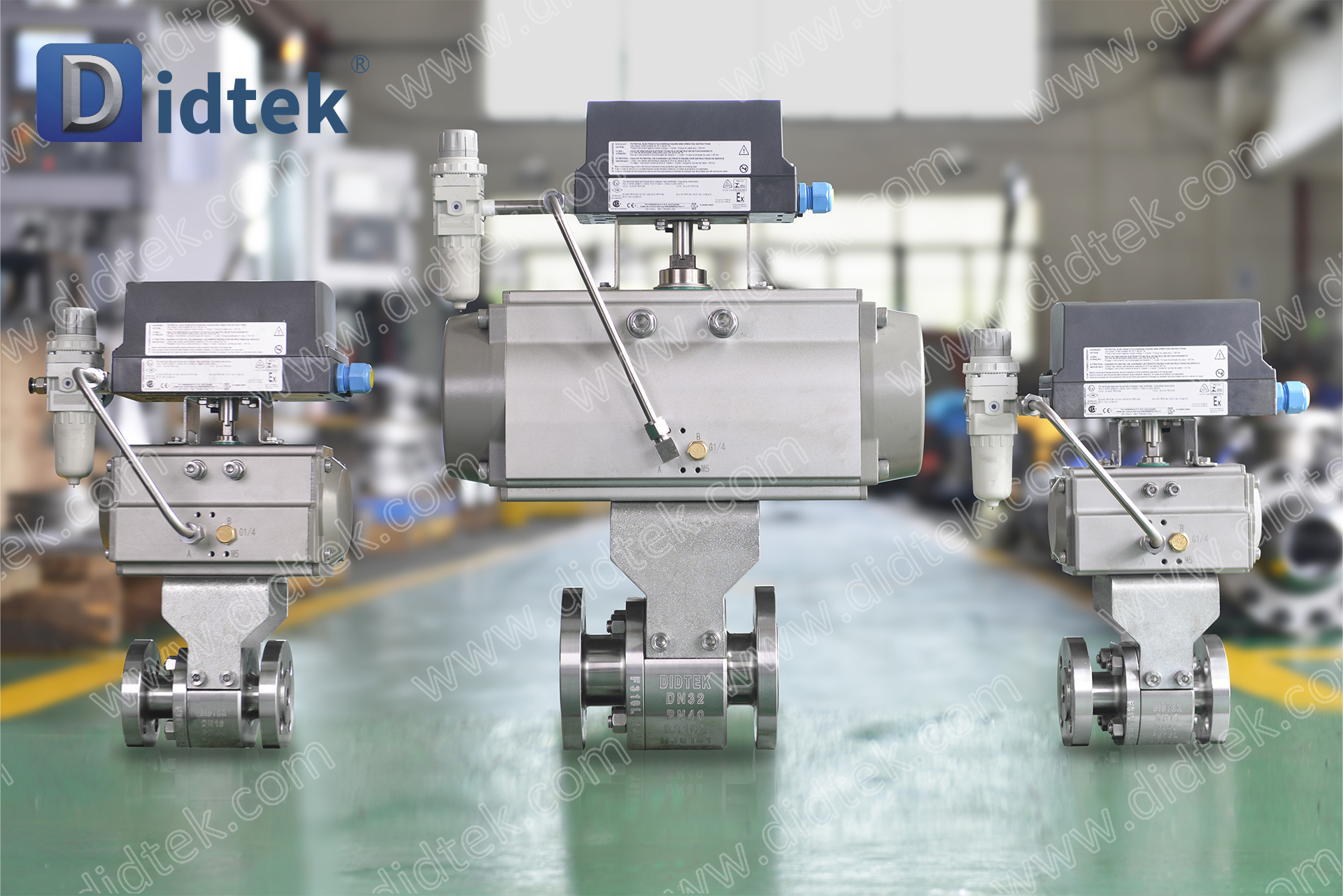

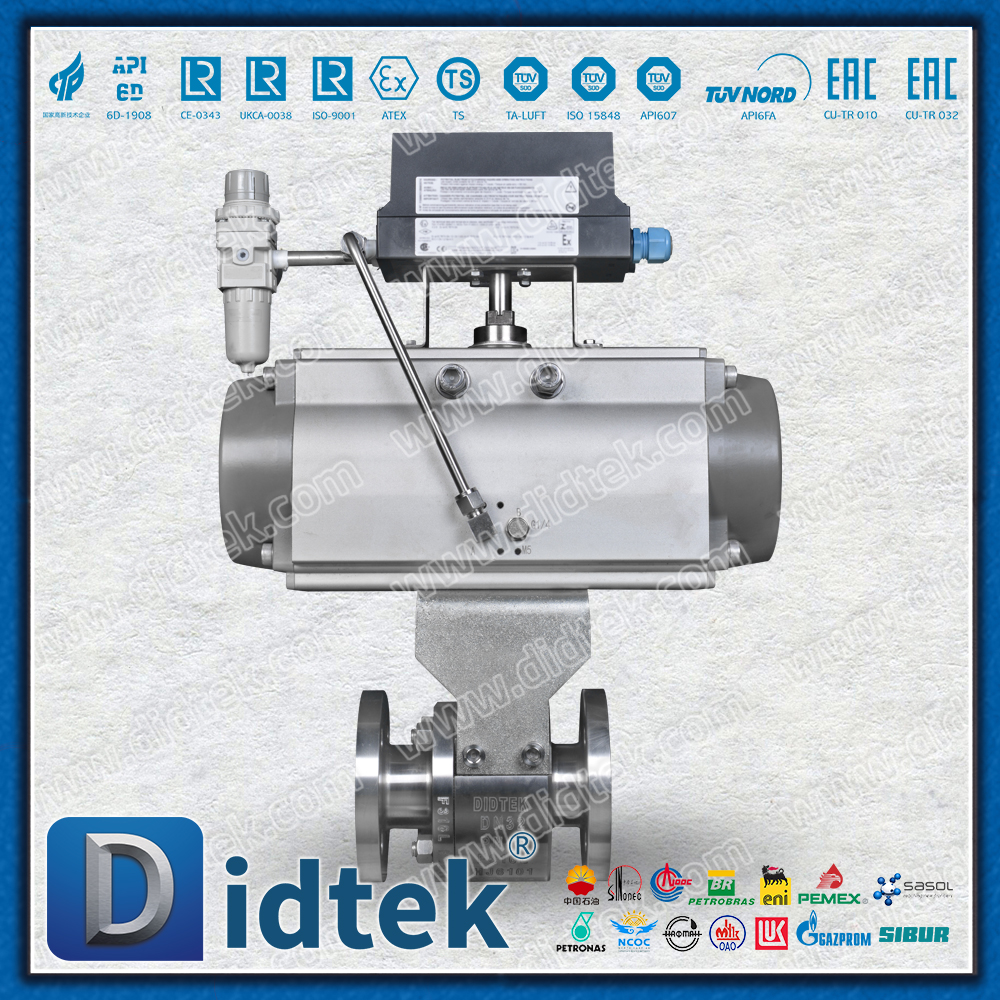

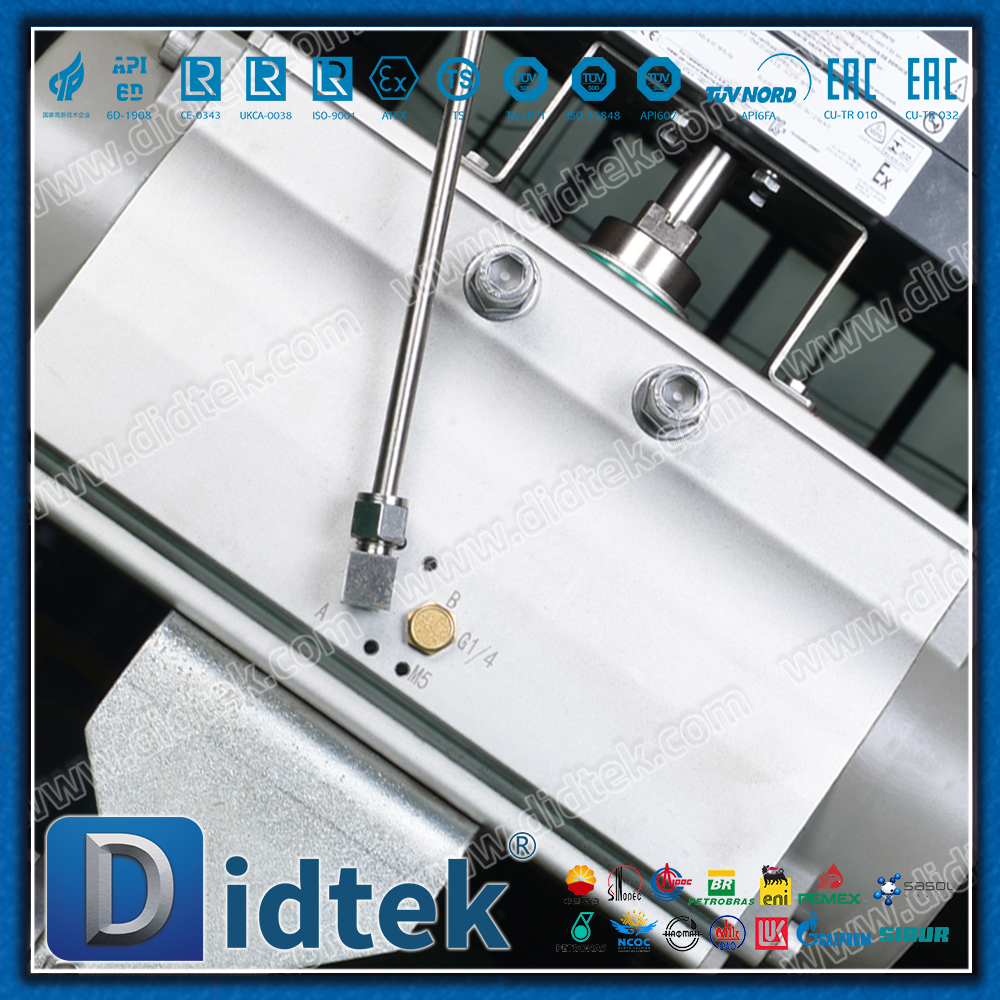

ديدتيك F316L صمام الكرة الهوائية

نظرة عامة على المنتج

يشير 'F316L' عادةً إلى جسم الصمام الذي تكون مادته الرئيسية من الفولاذ المقاوم للصدأ ASTM A182 F316L. تحتوي هذه المادة على الموليبدينوم، وبالتالي فهي تتمتع بمقاومة ممتازة للتآكل ومناسبة بشكل خاص للتعامل مع الوسائط المسببة للتآكل. تستخدم الصمامات الكروية الهوائية الهواء المضغوط كقوة لتشغيل المحركات لتحقيق فتح أو إغلاق أو تعديل سريع للصمام.

ديدتيك F316L صمام الكرة الهوائية

معلمات/أوصاف المشروع النموذجية

مادة جسم الصمام: الفولاذ المقاوم للصدأ F316L (ASTM A182 F316L)

وضع القيادة: هوائي (الهواء المضغوط)

طرق التوصيل: الفلنجة، الرقاقة، اللحام، المشبك (الصف الصحي)، إلخ

الشكل الهيكلي: كرة عائمة أو كرة ثابتة؛ قطعتين أو ثلاث قطع

مادة الختم PTFE (بولي تترافلوروإيثيلين): خيار عام، مقاومة للتآكل. البعض الآخر مثل PPL شائع أيضًا.

تغطية القطر الاسمي واسعة، وتتراوح عادة من DN10 إلى DN100 أو أكبر

تشمل درجات الضغط الشائعة PN16، PN25، PN40، إلخ

تشتمل الوسائط القابلة للتطبيق على الماء والغاز والزيت والسوائل/الغازات الحمضية أو القلوية المسببة للتآكل والبخار وما إلى ذلك

يتراوح ضغط مصدر الغاز عادة من 0.4 إلى 0.8 ميجا باسكال

تختلف درجة الحرارة المطبقة حسب مادة الختم. بالنسبة لأختام PTFE، تتراوح درجة الحرارة تقريبًا من -29 درجة مئوية إلى 200 درجة مئوية

قد تتضمن ميزات التصميم هيكلًا مقاومًا للحريق، وهيكلًا مضادًا للكهرباء الساكنة، وساق الصمام المضاد للنفخ، ومنصة عالية ISO 5211، وما إلى ذلك

الوظائف والميزات

مقاومة قوية للتآكل: يمكن للمادة الأساسية، الفولاذ المقاوم للصدأ F316L، أن تقاوم بشكل فعال تآكل الوسائط المختلفة المسببة للتآكل.

الفتح والإغلاق السريع: يمكن للمحرك الهوائي تحقيق الفتح والإغلاق السريع بزاوية 90 درجة، مما يجعله مناسبًا للتطبيقات التي تتطلب فتحًا وإغلاقًا متكررًا أو قطعًا سريعًا.

الختم الموثوق: باستخدام مواد الختم الناعمة مثل PTFE، من السهل تحقيق عدم التسرب.

التحكم الآلي: يمكن دمجه بسهولة في نظام التحكم الآلي جنبًا إلى جنب مع الملحقات مثل صمامات الملف اللولبي، ومفاتيح الحد، وأجهزة تحديد المواقع.

تصميم السلامة: تم تجهيز العديد من المنتجات بهياكل مقاومة للحريق (والتي يمكنها الحفاظ على درجة معينة من الختم في حالة نشوب حريق) وهياكل مضادة للكهرباء الساكنة (والتي يمكنها تفريغ الكهرباء الساكنة الناتجة عن الاحتكاك بين الكرة وساق الصمام).

الصناعات التطبيقية النموذجية

يستخدم هذا النوع من الصمامات على نطاق واسع في الصناعات التحويلية التي تتطلب مقاومة التآكل والتحكم الآلي:

الهندسة الكيميائية والبتروكيماويات: التعامل مع الوسائط المسببة للتآكل المختلفة مثل الأحماض والقلويات والمذيبات.

المستحضرات الصيدلانية والهندسة الحيوية: خاصة الصمامات الكروية الهوائية الصحية، المستخدمة في البيئات ذات المتطلبات العالية لظروف معقمة وخالية من الغبار.

الأطعمة والمشروبات: تتوافق المواد ومعالجة التلميع مع معايير النظافة.

معالجة المياه وحماية البيئة: تنطبق على أنظمة الجرعات ومعالجة مياه الصرف الصحي وغيرها من الروابط.

نظام الفراغ: يمكن استخدام الصمامات الكروية المصممة خصيصًا للتحكم في التدفق المتوسط ​​في ظل ظروف الفراغ.
