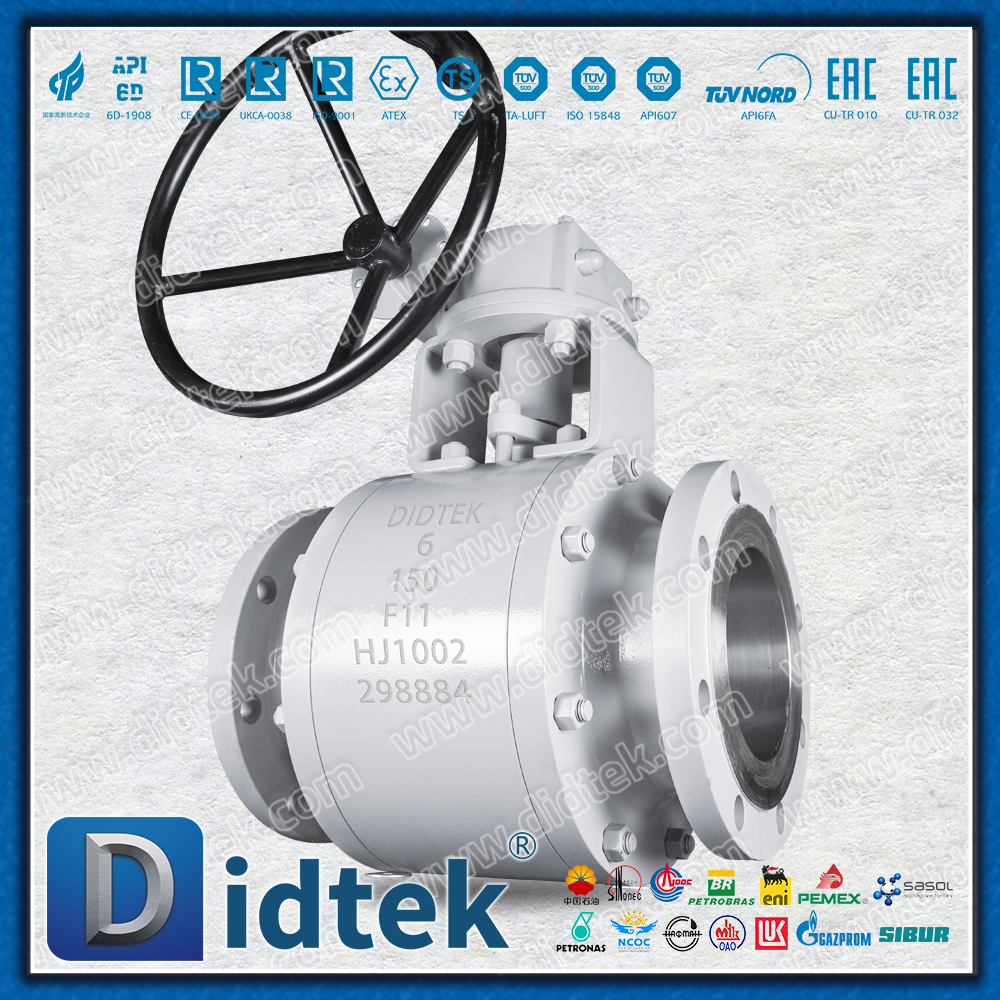

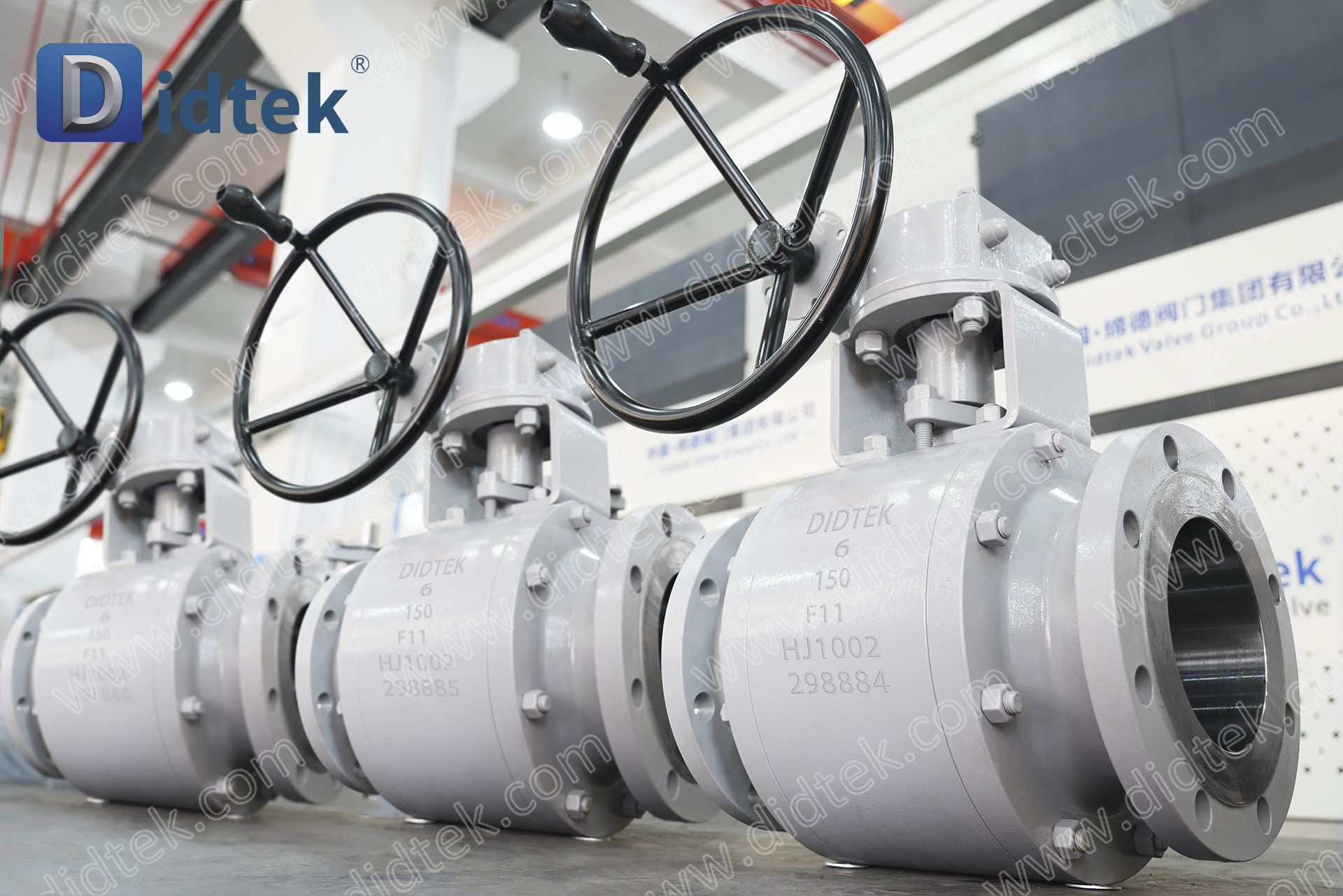

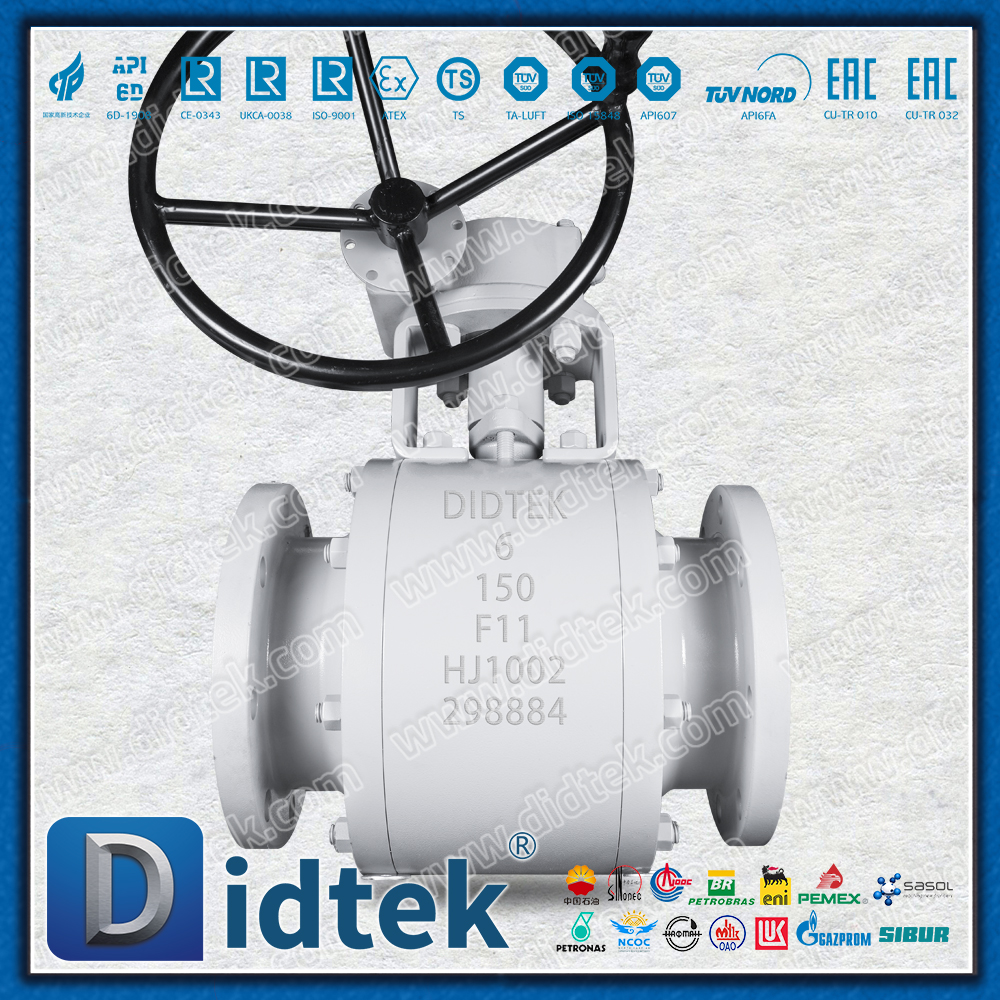

صمام كروي عائم F11 مزود بحفرة كاملة ومختومة بمسمار من Didtek

نظرة عامة على المنتج

هذا صمام كروي صناعي عالي الأداء مصمم خصيصًا لظروف العمل القاسية

صمام كروي عائم F11 مزود بحفرة كاملة ومختومة بمسمار من Didtek

الميزات الأساسية

صمام الكرة العائمة مبدأ العمل: الكرة 'تطفو' داخل تجويف الصمام ويتم حملها بواسطة مقعدين للصمام في الأعلى والأسفل. عندما يتم إغلاق الصمام، تحت ضغط الضغط المتوسط، ستخضع الكرة لإزاحة طفيفة وتضغط بإحكام على مقعد الصمام عند طرف المخرج، وبالتالي تشكيل الختم.

الميزات: هيكل بسيط نسبيًا، وأداء إغلاق جيد، وشكل شائع للصمامات الكروية ذات القطر المتوسط ​​والصغير.

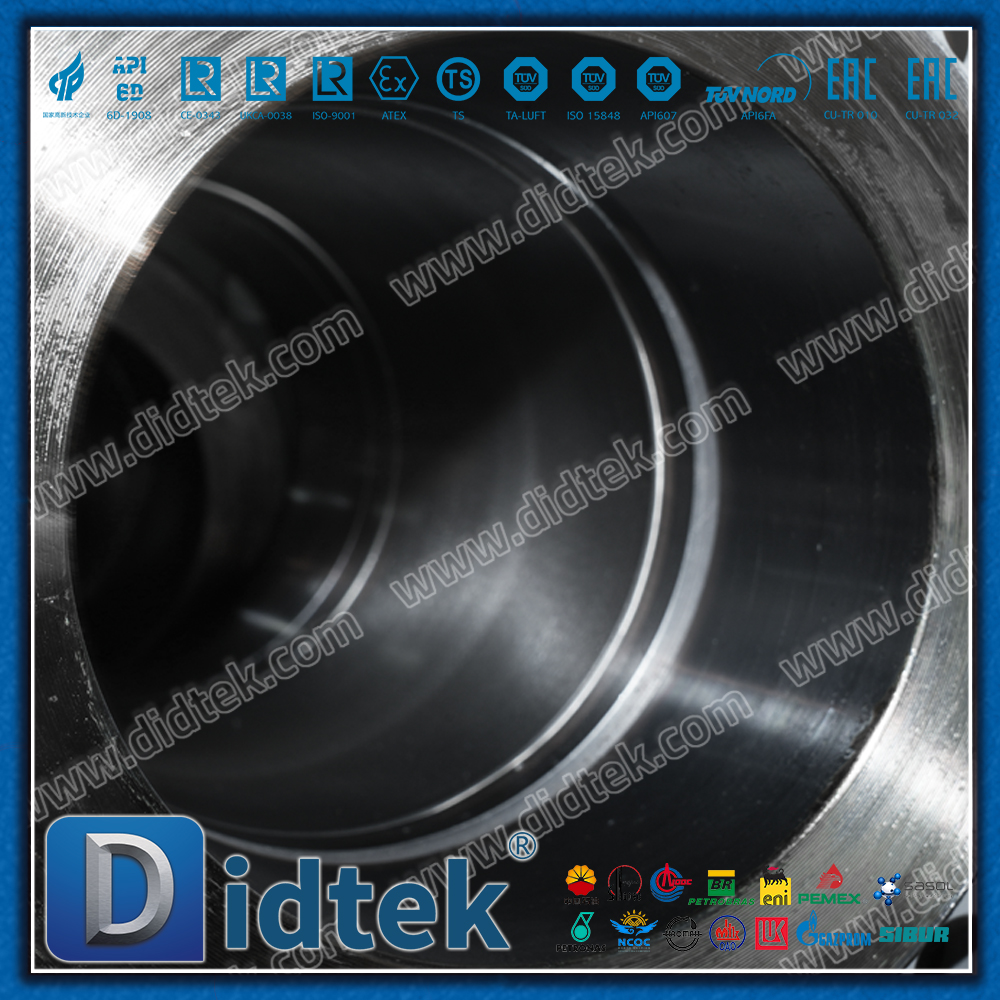

تصميم التجويف الكامل: قطر قناة التدفق داخل الصمام هو في الأساس نفس القطر الاسمي للأنبوب المتصل، مما يشكل قناة تدفق دون عائق.

المزايا: الحد الأدنى من فقدان الضغط. مقاومة منخفضة للسوائل، موفرة للطاقة. سهولة تنظيف خطوط الأنابيب: يسمح لمنظف الأنابيب (PIG) ​​بالمرور، مما يسهل عملية الصيانة.

منطقة عدم تراكم السوائل: تمنع الوسط من التراكم داخل الصمام، وهي مناسبة بشكل خاص للسوائل اللزجة أو الصلبة بسهولة.

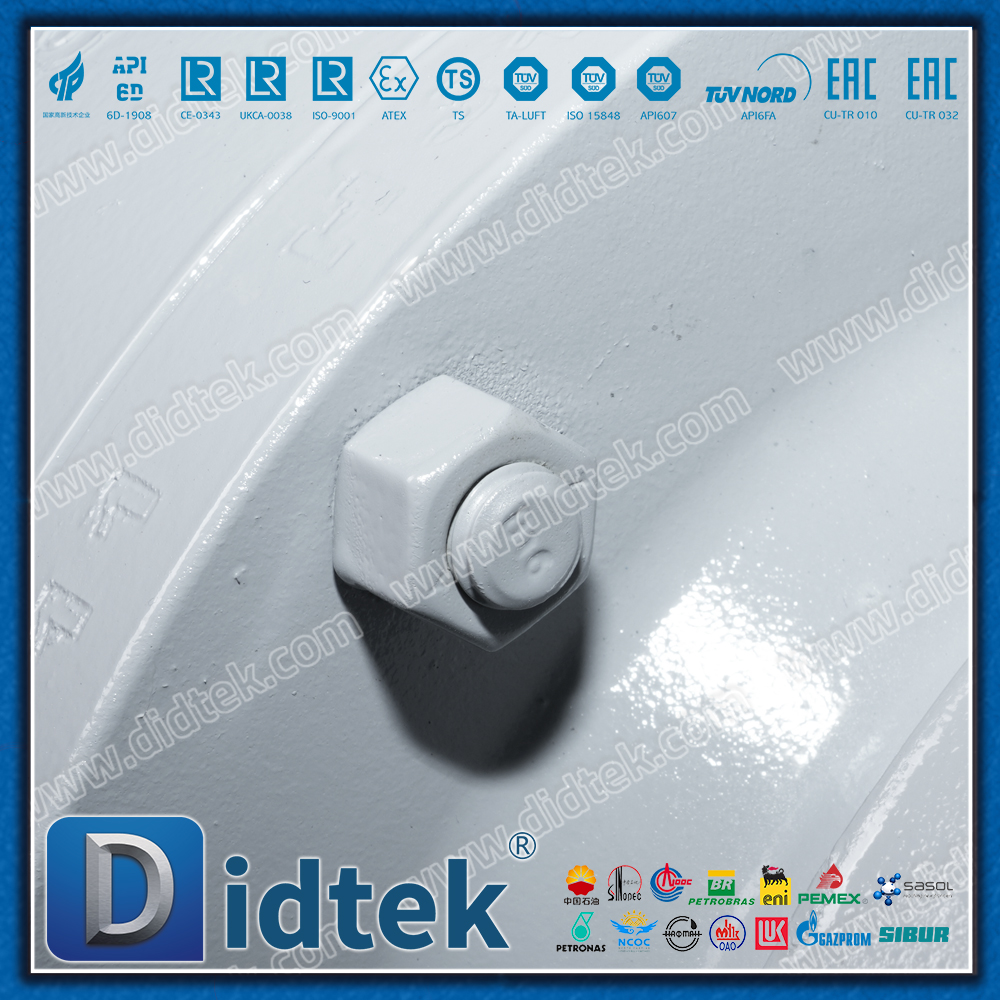

شفة مختومة بالترباس

التصميم: يشير إلى الاتصال بين جسم الصمام وغطاء الصمام باستخدام الشفاه والمسامير، والختم باستخدام الحشيات.

المزايا

الهيكل الصلب: قدرة تحمل الضغط القوية والسلامة العالية.

سهولة الصيانة: التفكيك وإعادة التجميع مريحان، ويمكن استبدال الأجزاء الداخلية بسهولة.

ختم موثوق: إنه يوفر ضمانًا قويًا للختم في موضع الحافة الوسطى.

تزوير

عملية التصنيع: يتم تصنيع المكونات الرئيسية الحاملة للضغط للصمام (جسم الصمام، غطاء الصمام، والكرة) عن طريق عملية الحدادة.

المزايا

خصائص ميكانيكية ممتازة: يمكن للطرق أن يزيل العيوب الداخلية في المسبوكات (مثل المسام وفتحات الرمل)، مما يجعل هيكل المادة أكثر إحكاما، وبالتالي تحقيق قوة أعلى وصلابة أفضل ومقاومة للتعب.

جودة موثوقة: مناسبة لظروف العمل الحرجة ذات الضغط العالي ودرجة الحرارة العالية والمخاطر العالية.

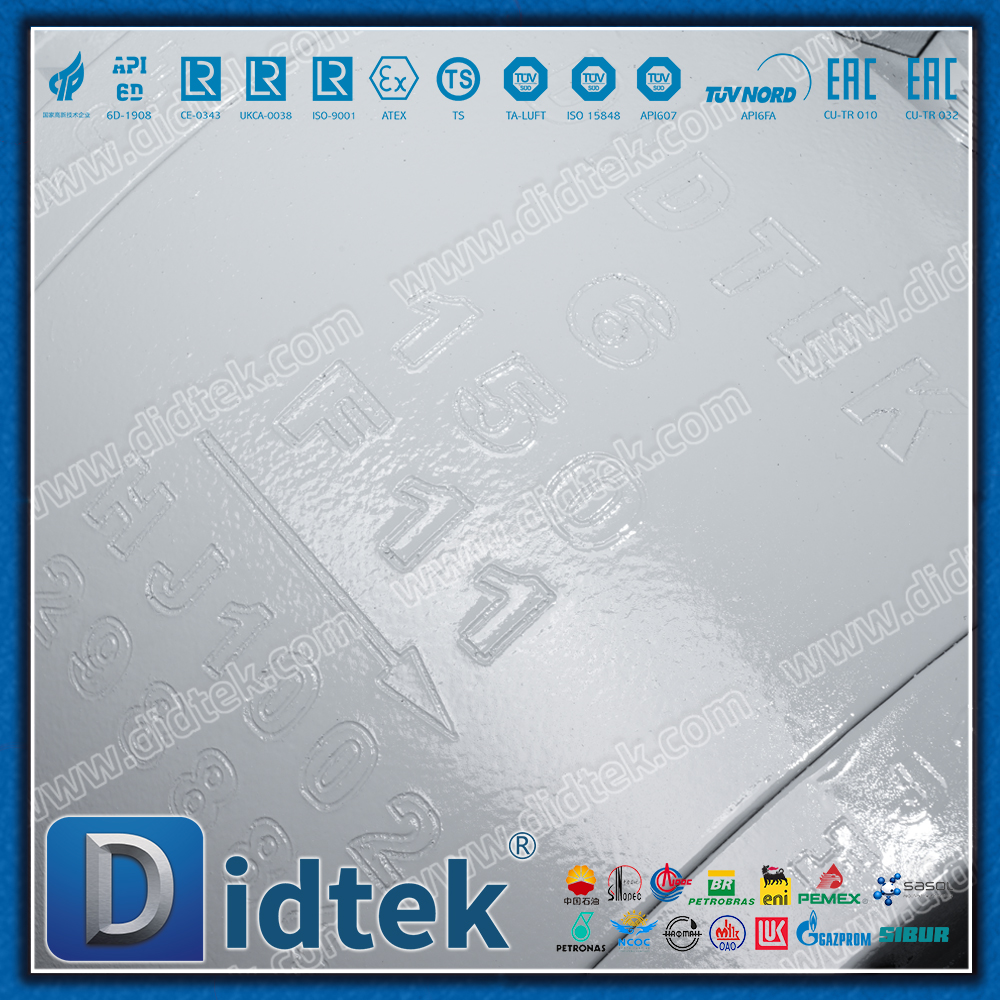

F11

درجة المادة: هذا هو رمز المادة في معيار ASTM A182، الذي يمثل سبائك الصلب المصنوعة من الكروم والموليبدينوم.

ميزات الأداء

مقاومة درجات الحرارة العالية: تحتوي على عناصر الكروم (Cr) والموليبدينوم (Mo)، مما يمكنها من الحفاظ على قوة ميكانيكية جيدة ومقاومة الزحف عند درجات حرارة عالية (عادة تصل إلى حوالي 550 درجة مئوية - 600 درجة مئوية).

مقاومة تآكل الهيدروجين: يمكنها مقاومة تآكل الهيدروجين بشكل فعال في بيئات الهيدروجين ذات درجة الحرارة العالية والضغط العالي والتي توجد عادة في صناعات البتروكيماويات والطاقة.

مستوى التطبيق: إنها المادة الرئيسية للصمامات المتوسطة ودرجة الحرارة العالية والضغط العالي.

ملخص الميزات الأساسية

قوة عالية وموثوقية عالية: يضمن جسم الصمام المطروق والشفة الموجودة في وصلة الترباس السلامة الهيكلية للصمام وسلامته في ظل ظروف الضغط العالي.

أداء السوائل المتميز: يقلل تصميم التجويف الكامل من فقدان الضغط وهو مناسب للأنظمة ذات المتطلبات الصارمة لمعدل التدفق وانخفاض الضغط.

القدرة على التكيف مع ظروف العمل القاسية: تجعل المادة الفولاذية المصنوعة من الكروم والموليبدينوم F11 منها خيارًا مثاليًا لتطبيقات درجات الحرارة المرتفعة والضغط العالي، مع أداء يفوق بكثير أداء الصمامات المصنوعة من الفولاذ الكربوني العادي (WCB) أو الفولاذ المقاوم للصدأ (304/316).

أداء إغلاق ممتاز: يحقق تصميم الكرة العائمة إحكام الإغلاق الذاتي بمساعدة الضغط المتوسط، مما يضمن إحكام الإغلاق.

صيانة مريحة: هيكل الحافة المتصلة بالمسامير يجعل فحص وصيانة واستبدال الأجزاء الداخلية للصمام أمرًا بسيطًا.

مجالات التطبيق النموذجية

تم تصميم هذا الصمام خصيصًا للبيئات الصناعية القاسية التالية:

محطة الطاقة الحرارية: نظام البخار الرئيسي، نظام مياه التغذية، نظام زيت الوقود.

صناعة البتروكيماويات: وحدات تكرير النفط، ووحدات التكسير التحفيزي، والمنتجات النفطية ذات درجة الحرارة العالية، وخطوط أنابيب الغاز المعالجة.

الصناعة الكيميائية للفحم: خطوط أنابيب للوسائط ذات درجة الحرارة العالية والتي تحتوي على الهيدروجين مثل الغاز الاصطناعي والغاز المتحول.

الصناعات الأخرى: أي نظام للتحكم في السوائل الصناعية يحتاج إلى تحمل درجات الحرارة العالية والضغوط العالية.

خاتمة

إن الصمام الكروي العائم F11 ذو الحافة الكاملة والمزود بمسامير هو حل صمام صناعي يمثل الأداء العالي والموثوقية العالية وعمر الخدمة الطويل. إنه يدمج التصميمات والمواد والعمليات الأكثر ملائمة للبيئات القاسية، وهو جهاز لا غنى عنه للتحكم في السوائل في صناعات العمليات الرئيسية مثل الطاقة والبتروكيماويات.

مواصفات التصميم:
