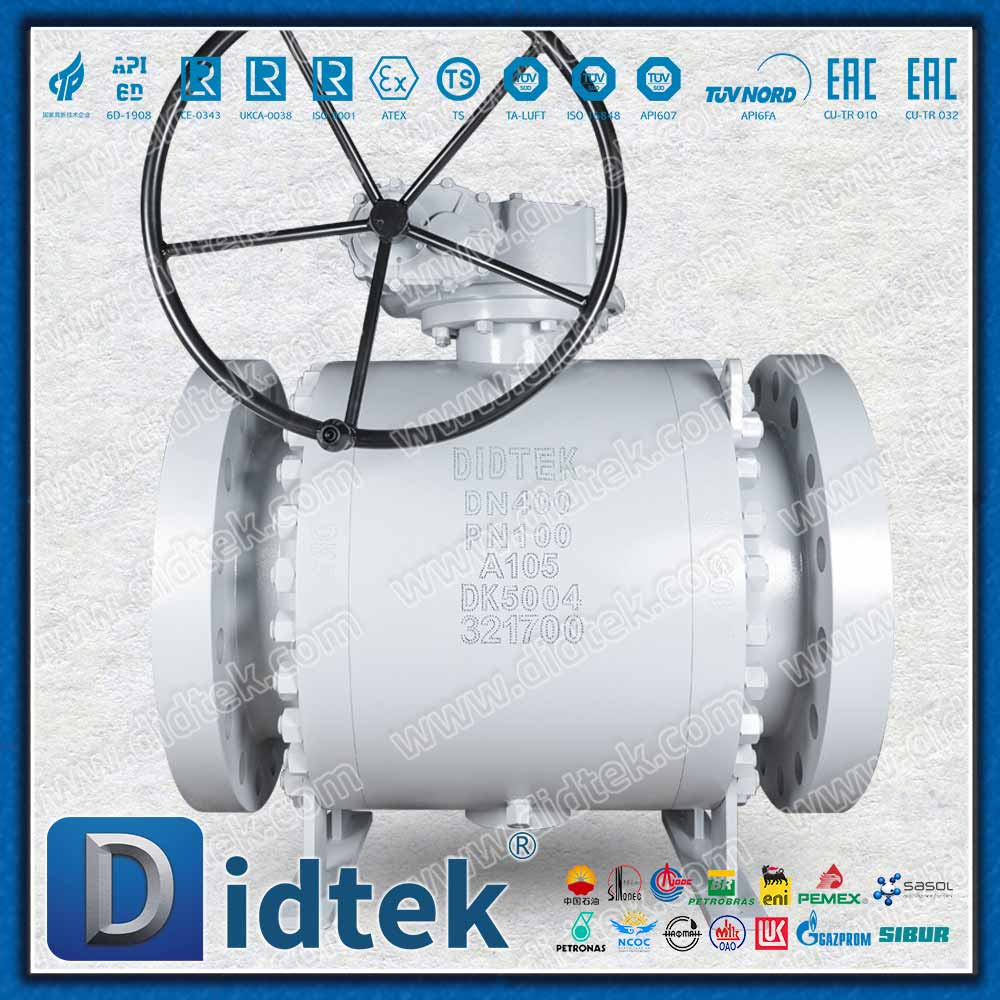

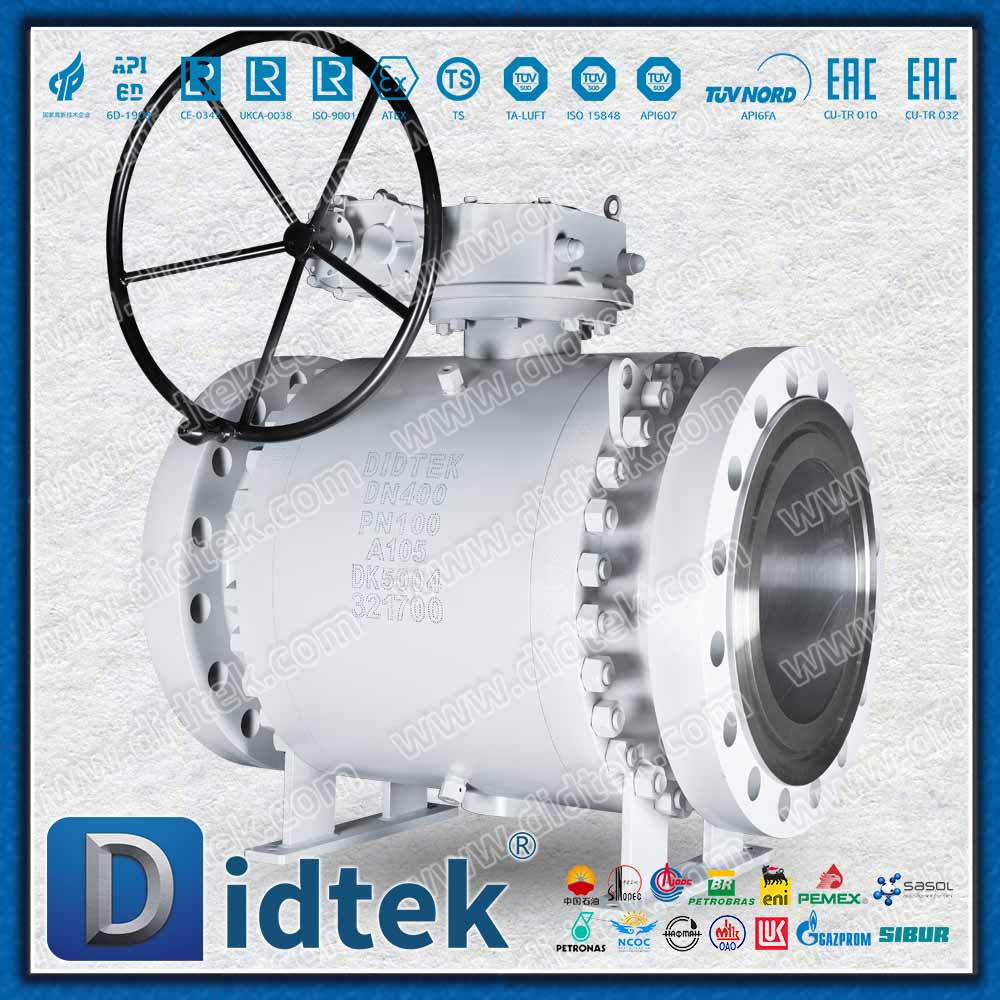

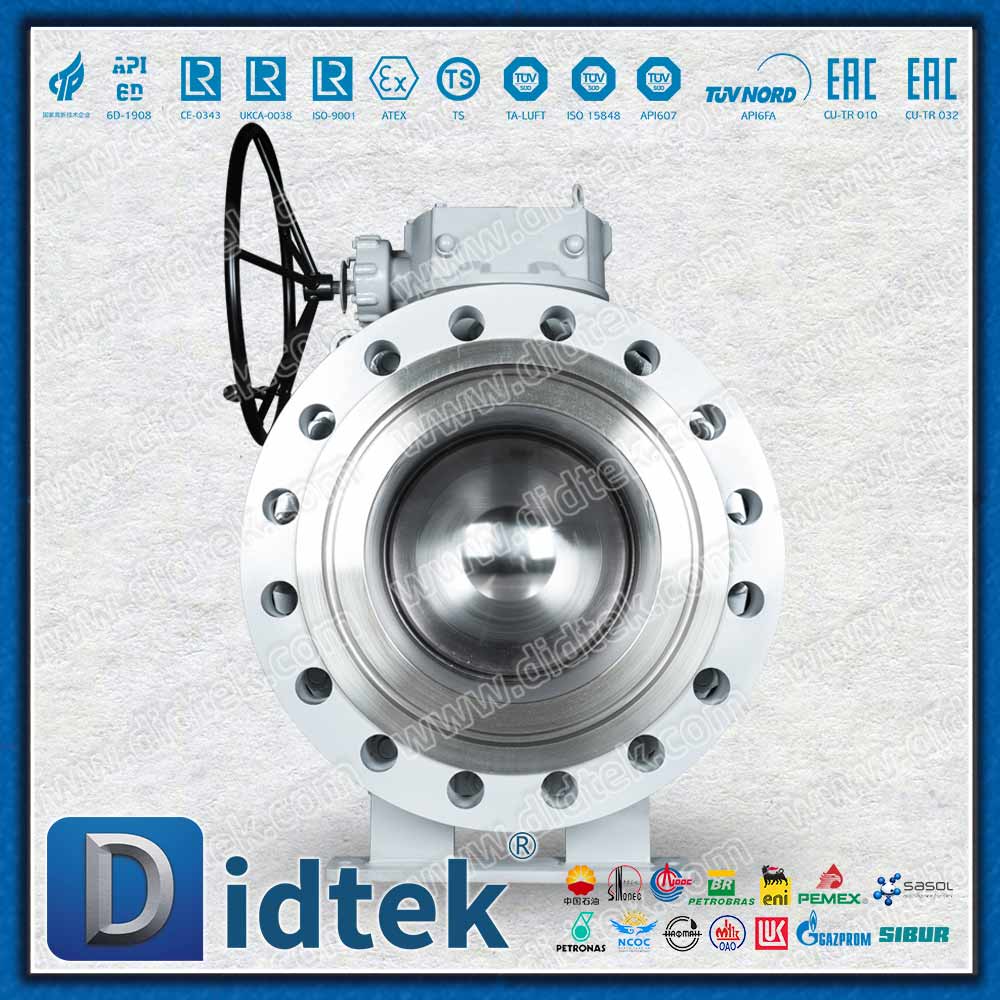

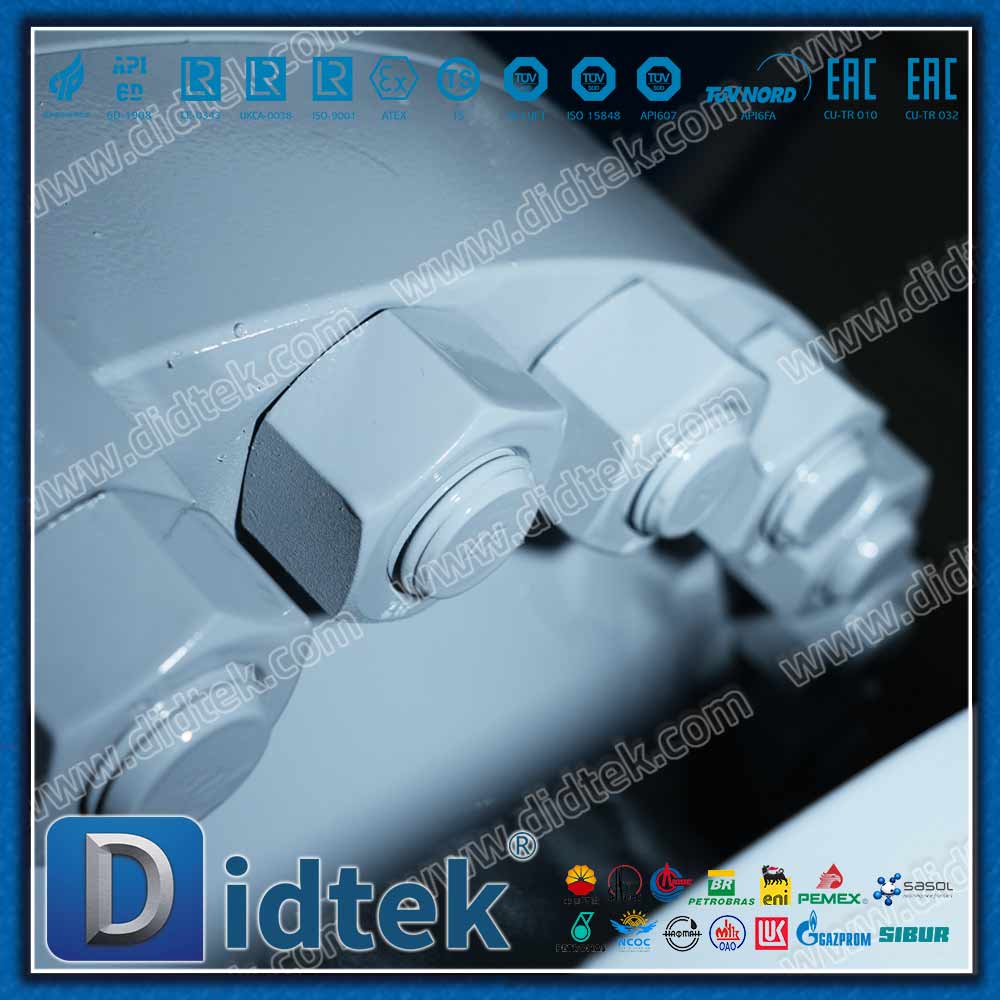

API الكربون الصلب مرتكز الدوران الشركة المصنعة للصمام الكروي

تفاصيل المنتج

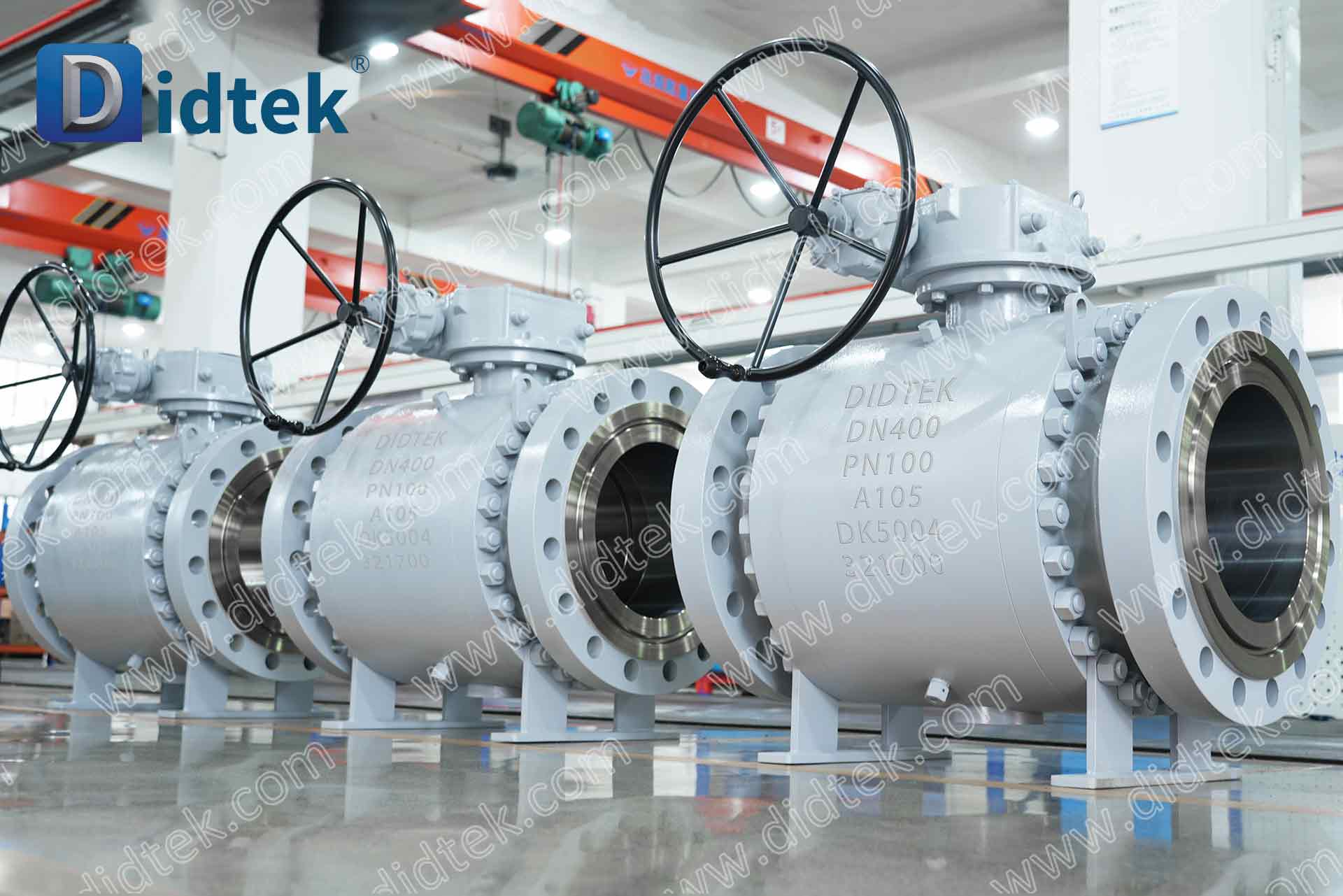

باعتبارنا شركة تصنيع رائدة معتمدة من API 6D، فإننا نقدم صمامات كروية من الصلب الكربوني مصممة بدقة لشبكات خطوط أنابيب النفط والغاز والبتروكيماويات الأكثر تطلبًا. يكشف لمس الجزء الخارجي المعدني البارد والصلب عن الكثافة الاستثنائية للهيكل المصنوع من الفولاذ الكربوني المطروق الممتاز (ASTM A105) أو الفولاذ المصبوب (WCB)، المصمم للحفاظ على الصلابة الهيكلية المطلقة تحت ضغوط خطوط الأنابيب الشديدة. تتميز هذه الصمامات بآلية كروية ثابتة مثبتة بشكل آمن بواسطة محامل مرتكز الدوران للخدمة الشاقة. تمتص هذه البنية المحددة قوة ضغط الخط، مما يمنع الكرة من الضغط على المقعد السفلي، مما يترجم إلى عزم دوران تشغيل منخفض بشكل استثنائي. سوف يلاحظ المشغلون دورانًا سلسًا ومتحكمًا فيه حتى عند عزل التدفقات مقابل الحد الأقصى لفرق الضغط.

بالإضافة إلى التكوينات القياسية، فإن قائمة المواد الشاملة لدينا (BOM) تستوعب ملفات تعريف الوسائط الشديدة والمسببة للتآكل. نحن نقدم تخصيصات داخلية واسعة النطاق، بما في ذلك طلاء النيكل غير الكهربائي (ENP) على الكرة والساق لتعزيز صلابة السطح، أو ترقيات إلى الأجزاء الداخلية المصنوعة من الفولاذ المقاوم للصدأ على الوجهين لمقاومة التآكل الناتج عن إجهاد الكلوريد. يتم إعطاء الأولوية للتنوع الهيكلي بشكل متساوٍ لضمان التكامل الدقيق لخطوط الأنابيب. يمكن لفرق المشتريات تحديد تصميمات المنافذ الكاملة لمسارات التدفق الخالية من العوائق تمامًا أو تكوينات المنافذ المخفضة لتحسين الوزن والتكلفة. بالإضافة إلى ذلك، نحن نقدم وصلات طرفية متعددة، بما في ذلك الوصلات ذات الوجه المرتفع (RF)، والمفاصل من النوع الدائري (RTJ)، واللحام المؤخرة (BW)، مما يضمن التوافق الدقيق مع أنظمة الأنابيب المتنوعة والمعقدة.

معلمات المنتج

وصف التصميم والميزات الهندسية

الامتثال لمعيار API 6D: تم تصنيعه واختباره بدقة وفقًا لمواصفات API 6D وASME B16.34 وAPI 608. يتم تصنيع كل بُعد وفقًا لتفاوتات دقيقة، مما يضمن قابلية التبادل العالمية والسلامة المطلقة أثناء التثبيت والتشغيل لفترة طويلة.

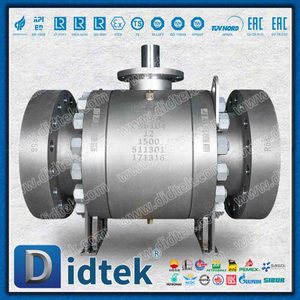

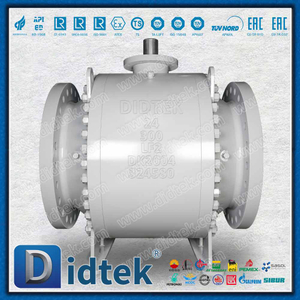

تصميم المقعد المتقدم (DBB وDIB): مجهز بمقاعد مستقلة محملة بنابض توفر إحكامًا متزامنًا للأعلى والأسفل، مما يتيح وظيفة Double Block and Bleed (DBB) الكلاسيكية للتهوية الآمنة للتجويف. لزيادة مستوى سلامة عزل خطوط الأنابيب، نقدم عزلًا مزدوجًا وتسييلًا (DIB-1/DIB-2) وتكوينات مقاعد ذات تأثير المكبس المزدوج (DPE). تقوم تصميمات المقاعد ذاتية التنفيس هذه تلقائيًا بتهوية ضغط التجويف الزائد الناتج عن التمدد الحراري، مما يحمي جسم الصمام من الضغط الزائد الكارثي.

حقن مانع التسرب في حالات الطوارئ: يتميز بتركيبات حقن مانع التسرب الثانوية المصنعة بدقة لكل من الجذع والمقاعد. في حالة حدوث ضرر طفيف أو حطام في حلقات الختم الناعمة الأساسية، يمكن لأطقم الصيانة حقن مركبات مانعة للتسرب متخصصة لاستعادة سلامة الختم على الفور دون إيقاف عمليات خط الأنابيب أو إزالة الصمام من الخط.

السلامة الشاملة والامتثال البيئي: معتمد وفقًا لـ API 607/API 6FA، يستخدم التصميم الآمن للحريق اتصالًا ثانويًا من المعدن إلى المعدن للحفاظ على ختم آمن حتى لو تم تدمير المقاعد الناعمة الأساسية بسبب الحرارة الشديدة. توفر آليات التأريض الداخلية تفريغًا ثابتًا مستمرًا. علاوة على ذلك، تشتمل البنية على جذع مضاد للانفجار - وهو جذع مدرج داخليًا مع كتف محتجز يمنع القذف فعليًا تحت ارتفاع الضغط المفاجئ. بالنسبة لتطبيقات الغاز الحامض، تتوافق المواد بشكل صارم مع معايير NACE MR0175، بينما تم تصميم التجميع بأكمله لتلبية معايير API 641 للانبعاثات المنخفضة، مما يلبي المتطلبات البيئية الحديثة.

حدود

ضمان الجودة والتتبع

تتطلب الموثوقية في البيئات عالية المخاطر مراقبة الجودة بشكل لا هوادة فيه. كما هو مذكور في معاييرنا، تخضع 100% من صمامات مرتكز الدوران لدينا لاختبارات الضغط الهيدروستاتيكي والهوائي الصارمة قبل الإرسال، والتحقق من سلامة الهيكل وإحكام المقعد المطلق. لدعم المشاريع الهندسية الكبرى والامتثال التنظيمي، نقدم حزم وثائق شاملة. يتضمن ذلك تقارير اختبار المواد التفصيلية (MTRs) المتوافقة مع EN 10204 3.1 أو 3.2، وتتبع الخصائص الكيميائية والفيزيائية للفولاذ إلى كمية الحرارة الأصلية. علاوة على ذلك، نقوم بتوفير سجلات كاملة للاختبارات غير المدمرة (NDT) - مثل عمليات فحص الجسيمات بالموجات فوق الصوتية والمغناطيسية على المطروقات الهامة وطبقات اللحام - مما يضمن الشفافية الكاملة وإمكانية التتبع لكل وحدة يتم تسليمها.

التطبيق والوظيفة

تُستخدم الصمامات الكروية المصنوعة من الفولاذ الكربوني على نطاق واسع في البيئات الصعبة نظرًا لخصائصها المادية الفائقة ومرونتها الميكانيكية. إنهم يحلون تحديات التحكم في التدفق الحرجة عبر العديد من القطاعات الرئيسية:

• خطوط أنابيب الغاز الطبيعي: ضرورية لعزل الخطوط الرئيسية ومحطات ضغط الغاز. يمنع التصميم المثبت على مرتكز الدوران انكسار المقعد تحت ضغوط الغاز الهائلة، مما يضمن إيقاف التشغيل الموثوق به عبر شبكات النقل لمسافات طويلة.

• مصافي البترول: تنتشر في مرافق معالجة النفط الخام عالي الضغط ومحطات التخزين. يتعامل جسم A105 المتين، جنبًا إلى جنب مع الزخارف القابلة للتخصيص، بشكل فعال مع الجسيمات الكاشطة والهيدروكربونات عالية الحرارة دون أن تتحلل.

• محطات توليد الطاقة: ضرورية لأنظمة التحكم في مياه التغذية والبخار ذات الضغط العالي. توفر تفاوتات الغلق المحكم والثبات الحراري لمقاعد Devlon الناعمة عزلًا محكمًا للفقاعات، مما يحمي التوربينات والمضخات في اتجاه مجرى النهر.

• البنية التحتية البلدية: مدمجة في شبكات توزيع المياه والتدفئة على نطاق واسع. يضمن البناء عالي التحمل دورة حياة تشغيلية طويلة مع الحد الأدنى من تدخلات الصيانة، مما يقلل من التكلفة الإجمالية للملكية لمشغلي البلديات.

الموارد الهندسية والدعم الفني

نحن ندعم بشكل نشط متخصصي المشتريات ومهندسي خطوط الأنابيب ومتكاملي الأنظمة من خلال توفير مجموعة كاملة من الموارد التقنية لتسهيل التصميم الدقيق للمشروع. لتسريع عمليات التقييم الفني والتحجيم، نقدم أوراق بيانات شاملة الأبعاد تغطي جميع فئات الضغط وتكوينات المنافذ. بالإضافة إلى ذلك، تتوفر أدلة تفصيلية لاختيار المنتج ومخططات عزم الدوران للمساعدة في تحديد حجم المشغل الدقيق (هوائي، أو كهربائي، أو هيدروليكي). من أجل التكامل السلس في برنامج تصميم المصنع الخاص بك، يوفر فريقنا الهندسي رسومات CAD ثنائية الأبعاد ونماذج STEP ثلاثية الأبعاد قابلة للتنزيل عند الطلب، مما يضمن محاذاة كل صمام تمامًا مع مخططات الأنابيب المعقدة قبل الانتهاء من الشراء.
