Q47F-1500LBC
DIDTEK
TRBV-FTBV-046
| توافر الحالة: | |
|---|---|
| الكمية: | |

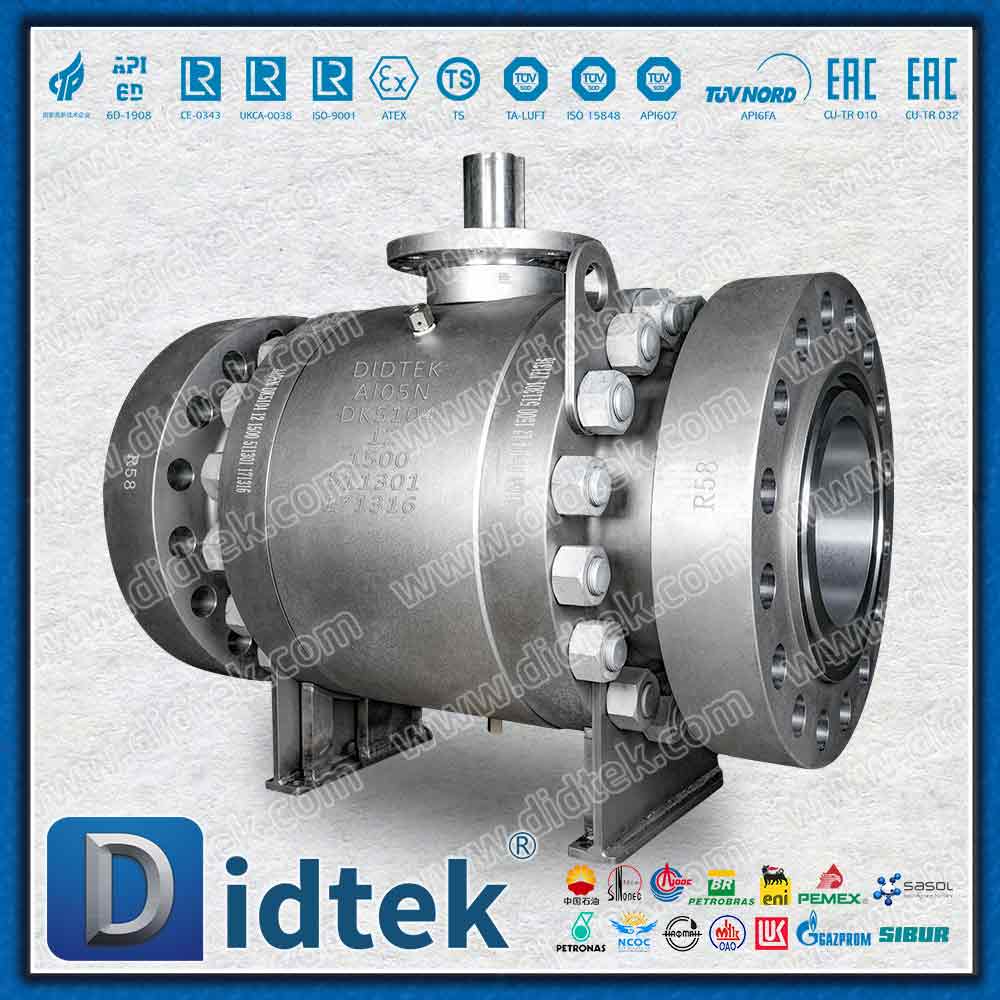

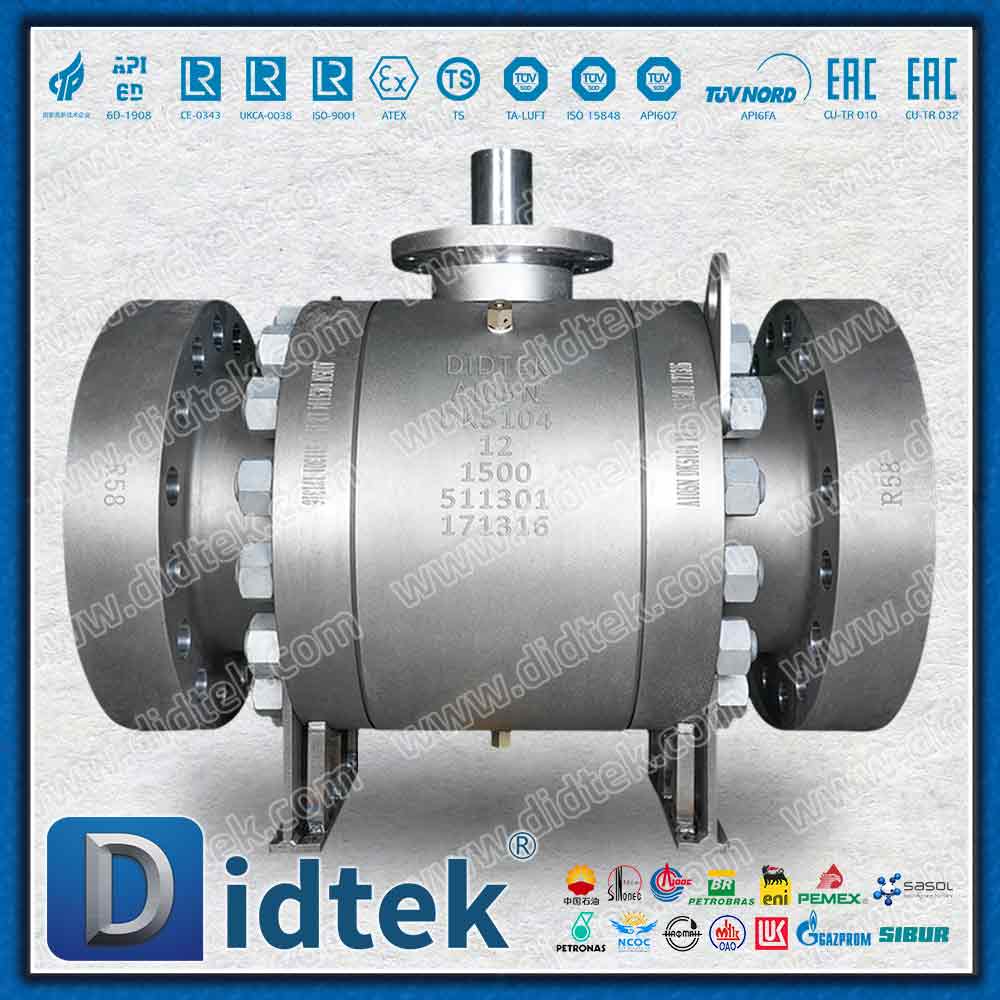

تم تصميم صمام الكرة مرتكز الدوران SPE × SPE ذو الكتلة المزدوجة والتسييل (DBB) لعزل خطوط الأنابيب بشكل موثوق في أنظمة التحكم في السوائل عالية الضغط. يتميز الصمام ببنية قوية مثبتة على مرتكز الدوران وجسم من الفولاذ الكربوني المطروق A105N، ويستخدم الصمام تكوين مقعد SPE (تأثير المكبس المفرد) على كلا الجانبين العلوي والسفلي لتوفير إحكام مستقل ضد ضغط الخط.

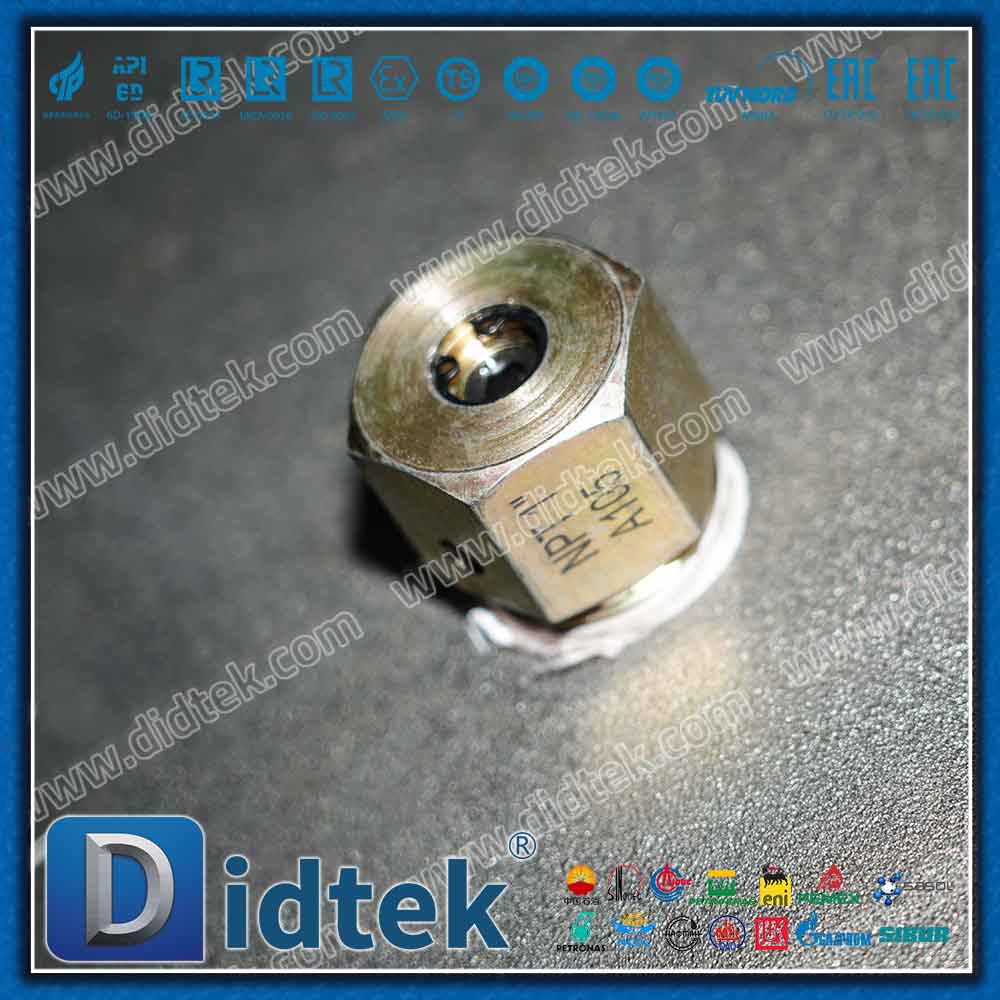

عندما يكون الصمام مغلقًا بالكامل، فإن مقعدي SPE يعزلان الضغط عن طرفي خط الأنابيب. يمكن بعد ذلك تنفيس الوسط المحبوس داخل تجويف جسم الصمام أو تصريفه بأمان من خلال وصلة النزيف. يدعم تصميم Double Block and Bleed التحقق من إغلاق المقعد، وتحرير الضغط، وإجراءات الصيانة الأكثر أمانًا.
يوفر تصميم مقعد SPE أيضًا وظيفة تخفيف ضغط التجويف الأوتوماتيكية . إذا زاد الضغط داخل تجويف الجسم بسبب التمدد الحراري للسائل المحصور، فيمكن للمقعد أن يتحرك بعيدًا عن الكرة ويحرر ضغط التجويف الزائد باتجاه خط الأنابيب. يساعد هذا التصميم المخفف ذاتيًا على تقليل خطر تراكم الضغط الزائد داخل تجويف الصمام.
تم تصميم وفقًا لـ هذا الصمام API 6D ، ويتميز بتصنيف ضغط يبلغ 1500 رطل ، وهيكل مقسم للجسم، ومقاعد DEVLON الناعمة ووصلات ذات حواف RF. يتم دعم الكرة المثبتة على مرتكز الدوران ميكانيكيًا للحفاظ على موضع ثابت تحت الضغط التفاضلي العالي مع المساعدة في التحكم في عزم دوران التشغيل.
يمكن استخدام الصمام في النفط والغاز والمياه والبخار وغيرها من أنظمة خطوط الأنابيب الصناعية المتوافقة ضمن حدود الضغط ودرجة الحرارة والمواد المحددة. إن الجمع بين عزل DBB ومقاعد SPE ذاتية الراحة والبنية المثبتة على مرتكز الدوران يجعلها مناسبة بشكل خاص للتطبيقات التي تتطلب إيقاف تشغيل يمكن الاعتماد عليه وإدارة ضغط التجويف المتحكم فيه.
اسم المعلمة | المعلمة |
|---|---|
نطاق الحجم | 12" |
نطاق الضغط | 1500 رطل |
مادة | A105N |
ختم | المقعد الناعم: ديفلون |
نطاق درجة الحرارة | -29 درجة مئوية ~ 95 درجة مئوية |
معيار التصميم | API 6D |
وجها لوجه | أسم B16.10 |
الشفاه النهاية | أسم B16.5 |
نوع الاتصال النهائي | الترددات اللاسلكية |
السلامة من الحرائق | API 6FA |
التفتيش والاختبار | أبي 598 |
عملية | الجذعية العارية |
نوع الجسم | انقسام الجسم |
نوع الصمام | صمام الكرة مرتكز الدوران |
متوسطة مناسبة | الماء والبخار والزيت وبعض السوائل المسببة للتآكل |
تكوين مقعد SPE × SPE: تستخدم كل من المقاعد العلوية والسفلية تصميم تأثير المكبس الفردي. يدفع ضغط خط الأنابيب كل مقعد نحو الكرة لإنشاء ختم مستقل.
وظيفة الكتلة والنزيف المزدوجة: عندما يكون الصمام مغلقًا بالكامل، يمكن عزل الضغط من كلا اتجاهي خط الأنابيب، بينما يمكن تهوية الوسائط المحاصرة داخل تجويف الجسم أو تصريفها من خلال وصلة النزيف.
تخفيف ضغط التجويف التلقائي: إذا ارتفع ضغط التجويف المحبوس فوق ضغط الخط بسبب التمدد الحراري، يمكن لمقعد SPE التحرك بعيدًا عن الكرة وإطلاق الضغط الزائد مرة أخرى في خط الأنابيب.
تصميم مثبت على مرتكز الدوران: يتم دعم الكرة ميكانيكيًا بواسطة هيكل مرتكز الدوران، مما يساعد في الحفاظ على محاذاة مستقرة وعزم دوران التشغيل المتحكم فيه في ظل ظروف الخدمة ذات الضغط العالي.
ماركة | ديديك |
بناء | كرة مرتكز الدوران |
مادة | الكربون الصلب |
يكتب | صمام الكرة مزورة |
امتحان | تم اختبار الكمية بنسبة 100% قبل التسليم |
يضمن | 18 شهرًا بعد الشحن و12 شهرًا بعد التثبيت |
توصيل | 15 - 60 يوما |
عينة | العينة متاحة بواسطة صمام Didtek |
لون | طلب العميل |
التعبئة | حالة الخشب الرقائقي |
موك | 1 مجموعة |
شهادة | API 6D، CE، UKCA، ISO 9001، TS، EAC، ISO 15848، TA-LUFT، API 607، API 6FA، إلخ. |
مكان المنشأ | تشجيانغ، الصين (البر الرئيسي) |
تفاصيل التسليم | يتم الشحن خلال 15-30 يومًا بعد الدفع |
Port | شنغهاي أو نينغبو |
شروط الدفع | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |
تم تصميم SPE × SPE Double Block and Bleed Trunnion Ball Valve لتطبيقات عزل خطوط الأنابيب ذات الضغط العالي حيث يكون الإغلاق الموثوق وإدارة ضغط التجويف والوصول الآمن للصيانة أمرًا مهمًا. إن هيكلها المصنوع من الفولاذ الكربوني المطروق A105N، وتصنيف الضغط 1500LB وترتيب مقاعد SPE ذاتية التنفيس يجعلها مناسبة لأنظمة الأنابيب الصناعية كثيرة المتطلبات.
نقل النفط والغاز: يستخدم كصمام عزل في خطوط أنابيب نقل النفط والغاز حيث يمكن أن تساعد وظيفة Double Block and Bleed في عزل أجزاء من خط الأنابيب وإدارة الضغط المحصور داخل تجويف جسم الصمام.
المصافي ومصانع البتروكيماويات: مناسبة لمعالجة الهيدروكربونات وخطوط النقل التي تتطلب إغلاق الضغط العالي، وإنشاء صمام مقاوم للحريق وعزل خطوط الأنابيب يمكن الاعتماد عليه.
خدمة خطوط أنابيب السوائل: يعد تصميم مقعد SPE ذاتي التنفيس مفيدًا بشكل خاص حيث قد يتمدد السائل المحصور بسبب التغيرات في درجات الحرارة. يمكن تحرير ضغط التجويف الزائد مرة أخرى نحو خط الأنابيب عندما يتجاوز ضغط التجويف ضغط الخط.
أنظمة المياه والبخار والزيت: تنطبق على أنظمة خطوط الأنابيب التي تتعامل مع الماء والبخار والزيت ضمن حدود توافق الضغط ودرجة الحرارة والمواد المحددة.
عزل الصيانة: مع إغلاق الصمام بالكامل، يمكن تهوية التجويف المركزي أو تصريفه لدعم التحقق من سلامة المقعد وفحص الضغط وإجراءات الصيانة دون الاعتماد فقط على حاجز مانع للتسرب واحد.
